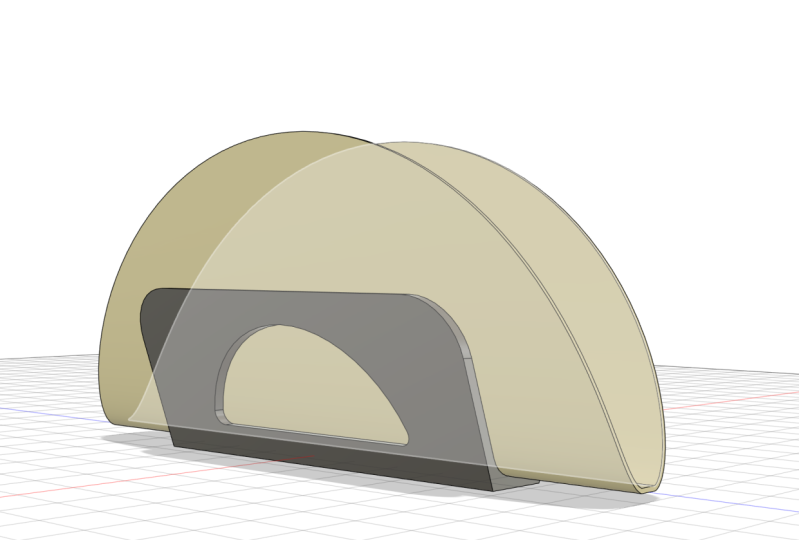

Fusion 360 para impressão 3D curso 9 — design de um suporte para taco

1. 01 Introdução: 2. 02 por que criar um Taco: Olhe para aquele belo taco e stand de tackle. Todos sabemos o problema, certo? É terça-feira de taco. Queremos aproveitar nosso jantar. Nós colocamos nosso ataque ou para baixo em nosso prato e ele inclina sobre e tudo simplesmente sai derramando . Perdemos nossos tomates e somos queijo ralado em nossa carne moída, e é apenas uma bagunça. Então vamos resolver esse problema hoje projetando um suporte de equipamento. Então você pode estar perguntando. Bem, por que você desenhou um taco também? Pode ser três d imprimir um tackle. Bem, você pode. Mas sem a impressora que vou usar, você não vai poder comê-la. Ou pelo menos eu não recomendaria. Hum, a razão pela qual vamos projetar o taco é porque às vezes você vai descobrir que é mais eficiente ir em frente e projetar uma coisa que seu modelo em particular está tentando suportar ou que ele vai incluir ou, Ah, parte diferente com a qual vai interagir. Neste caso, vamos estar segurando um caminho de ataque. Queremos ter certeza que vai funcionar. Então eu abri uma caixa de tackles e peguei meu paquímetro digital e peguei as dimensões e modelei meu taco, que então tornou muito mais fácil entrar e modelar meu suporte de tackle em volta do meu tackle. Agora torna o processo de design mais fácil. E isso torna aimpressão de três D muito mais eficiente, porque o que você vai descobrir é que sempre há problemas no final. E isso torna a impressão de três D muito mais eficiente, porque o que você vai descobrir é que sempre há problemas no final. impressão de três D muito mais eficiente, Nós vamos suas digitais e você vai usá-la e você vai perceber, Oh, eu fiz isso para largar o equipamento não está certo. É, você sabe, é muito estreito em um ponto dessa maneira. Basta ir em frente e projetar a modelagem de tackle ao redor que poupa muitos dos outros problemas que vamos enfrentar. Isso também funciona incrivelmente bem ou é uma boa abordagem. Quando, quando você está fazendo compartimentos, por exemplo, aquela coisa que você vai querer colocar dentro daquele gabinete, um, você sabe, você sabe, normalmente vai ter furos de montagem ou furos de parafuso. E é muito mais fácil ou muito mais eficiente ir em frente e projetá-lo e, em seguida, modelar seu gabinete em torno dele. Então, está bem, chega de explicar. Vamos apenas ir em frente e pular 3. 03 design: E então nós vamos arquivar nenhum projeto, e vamos em frente e salvar nosso suporte de ataque. O chamado “stand “psicopata, e vamos começar com os componentes de novo. Estamos trabalhando com mais de uma parte, então boa idéia começar com componentes, então vamos clicar com o botão direito do mouse em novo componente, e vamos clicar duas vezes para dar um nome a isso. Vamos começar com o taco então vamos em frente e chamar este taco e vamos criar um esboço. Então esboço criar esboço x Y plano, e vamos começar com um retângulo. Eu vou começar na minha origem e dar a isso uma dimensão de 58 que é a altura do meu tackle por 14 que é metade do com Ok. Em seguida, eu vou pegar um ponto de esboço e eu vou colocar que está no fundo aqui, e eu vou explicar por que em um minuto eu vou dar a isso uma dimensão de dois milímetros dessa origem, e eu vou pegar meu ferramenta de jogo, e eu vou colocar este plein começou aqui. Vou colocar uma nota aqui e no meu ponto e clicar na marca de seleção. Ok. Então isso parece bom. Lembre-se, com este avião enfraquecer, pegue isso. Esses pontos finais e mudam se movendo, Teoh, alteram nossa curvatura. Vou fugir porque não quero movê-lo. E também podemos mover este ponto também se quisermos. Mas tudo parece bom. Vou deixar como está. É só um taco. Eu não tenho que ficar muito louco aqui. Vou em frente e escolher esta linha aqui. Vou clicar em X para fazer uma linha de construção. E eu vou ir em frente e espelhar isso sobre o outro lado. Então eu vou para o espelho de esboço do True 123 For Go aqui em nossa caixa de diálogo e clique no meu espelho Alinhar seleção de minuto escolher minha linha de construção e clique em OK, lá vamos nós. Isto é um perfil. Estou à procura de alguém para clicar. Pare, desenhe e vá em frente e extrude isso então eu vou comer para extrusão pegar a parte central e começar a arrastá-la para fora. Agora eu quero que isso seja uma métrica, então eu vou seguir em frente e escolher simétrica para direção. Vai ser um corpo novo. A distância vai ser meus tackles 130 me milímetros. Eu sei disso porque eu medi-o. Mas isto parece muito longo. E isso é porque escolhi simétrico. Então é saber isso para ambos os lados. Então, o que eu preciso fazer é metade disso, 30 dividido por dois cliques. Ok, tudo bem. Aí está o meu taco. E nós vamos em frente e ainda não parece um atacante. Ele ainda precisa de uma espécie de, você sabe, aquela forma de arco. Então vamos em frente e fazer isso agora. Então, vamos criar um dinheiro de forca, e vamos escolher este avião central aqui. Uma coisa boa sobre iniciar seus projetos diretamente nessa origem é que você pode então aproveitar esses planos quando estiver projetando. Então vamos selecionar esse avião e você pode ver que posso ir em frente e expandir meu componente de taco aqui , e eu poderia ligar e desligar corpos. Mas antes de desligar isto para começar a desenhar, vou projectar esta imagem. Então eu vou fazer xixi para Projeto selecionar dentro que um modelo e, em seguida, clique. Ok, agora eu posso ir em frente e desligar os corpos e eu tenho o contorno da minha forma. Então eu vou escolher o arco de três pontos algum arco médico três pontos, escolher este ponto final este e ponto com cuidado que você está realmente escolhendo os pontos finais e chegar até o ponto médio como a protuberância que vamos bater pára pegar. Vou escolher dois perfis. Na verdade, ele primeiro para extrusão escolher dois perfis. Se começar a arrastar isso,vai me dizer que não vejo nada. começar a arrastar isso, Então eu vou ligar corpos de volta e eu posso ver que eu não posso usar isso para cortar fora esta parte do equipamento que eu não preciso. Eu quero cortar ambos os lados, então eu vou para simétrica e ter certeza que diz corte e distância, eu vou para todos e clique, OK, e lá está o nosso equipamento. Este é um tacko sólido, e vamos precisar de descascar este trocadilho de taco pretendido. Então vamos para modificar deve clicar no topo aqui. Oh, ou qualquer parte desta superfície aqui e vai pedir-nos uma espessura. Eu vou fazer isso 0,8 milímetros porque eu queria que eu queria ser duas conchas, certo, certo, meu nazal com este 20,4, então eu vou fazer que duas conchas fazendo este ponto para, hum, dentro ou Lá fora. Vou fazer lá fora. Sim, tenho que responder se ele quiser. Você mudou a verdade, não. Vai estar lá dentro, porque eu tenho medido para o meu lado de fora. Hum, então eu vou adicionar material para D Insight. Ok, isso é bom. Muito bem, aí está o nosso equipamento. Ninguém quer um ótimo taco, então vamos mudar as propriedades aqui. Ninguém quer um ótimo taco, Vamos para a direita? Clique em onde diz tackle no topo do meu componente, vá até os pais. Hum, vamos em frente e sapatos. Então eu fui para baixo para plástico e OPEP, e então eu vou ser verdade, uh, esta cor amarela aqui. Isso parece mais uma casca de taco. Tudo bem, isso parece bom. Então agora estamos prontos para ir em frente e projetar nosso estande 4. 04 esboço: Então eu vou recolher tudo isso, e então nós vamos subir aqui para New Component e com um clique duas vezes aqui e ir frente e digite stand. Então, agora, para criar o stand, vamos seguir em frente e fazer referência a esse tackle. Então eu vou para este tipo de visão de perfil, e vamos em frente e começar com o esboço. Então o esboço cria um esboço. E mais uma vez, vou escolher esta reivindicação do meio aqui para começar a esboçar. Então vamos em frente e fazer isso. E vou começar a desenhar algumas linhas. Então vou começar pela origem. Vou pegar uma linha aqui até aqui, só um ponto aleatório. Suba. E eu vou clicar no meu cheque. Mark pode apenas meio que isso. Ah, esta linha bem aqui. Isso é apenas artistas básicos para reta feita de duas linhas. Agora, a razão pela qual eu sou capaz de ver o equipamento foi você sabe, eu tenho essa luz acesa, então certifique-se se você não vê a sua que a luz está acesa, e se você ainda não vê, você quer ter certeza que O teu corpo está ligado. Então, se você expandir isso e tiver corpos aqui, você sabe, certifique-se que esses dois estão bem. Hum, vamos em frente. Eu vou querer que essa mentira se estenda até, mas seja, você sabe, metade da altura desse problema. Eu não preciso dele para ir até o fim. A metade do caminho devia estar a planear. Então eu vou bater na linha e eu vou construir a linha. Eu vou ter certeza que é horizontal vai dar isso com a menção de, hum, digamos que meu tackle alta é 58 Então eu vou fazer este 58 dividido por dois. Definir essa altura também não torná-lo uma linha de construção clicando, adicionando clicando. Em seguida, vamos fazer esta linha se estender até isso. As linhas de construção vão para esboçar, uh, escolher extensão e apenas pairar sobre este pouco estendido. Perfeito. Ok, agora estamos prontos para entrar e dimensionar para este ângulo aqui. Então trabalhe em D para Dimension. Eu vou escolher esta linha e também a linha abaixo na parte inferior, e eu posso escolher qual lado eu quero responder a essa dimensão. Então eu vou escolher este ângulo aqui, dar-lhe uma dimensão de 70 graus, e isso parece bom. Agora estou pronto para ir em frente e compensar essa linha. Então vamos ter verdadeiro off saco clique neste arrasto para parte negativa. Vamos entrar dois milímetros negativos e tínhamos respondido. Certo, vamos estender essa linha também. Esboço estender. Clique nisso. Isso parece bom. E estamos quase terminando. Vou fechar esta parte aqui. É difícil ver com essa , linha de construção, então vou clicar nessa linha e deletar por enquanto. Não preciso mais dele, então vou ajudar na fila e fechei isso. Ok, agora eu estou pronto para ir em frente e espelhar isso sobre este lado. Então primeiro, vou precisar de uma linha de construção para espelhar. Ele vai criar um clique nele e machado de cabeça. E agora posso ir ao espelho de esboço, escolher cada uma dessas linhas. Isso vai ser 123 para e cinco, uh, escolher o meu Maryland, que vai ser esta linha. E lá vamos nós. Então isso parece bom. Você pode ver que meu perfil está agora sombreado se não estiver sombreado se você não vê-lo, hum, você provavelmente esqueceu de escolher uma dessas linhas quando você estava criando seu espelho. Então vá em frente e refaça essa parte. Então é ligar os corpos, e agora podemos ver se eu clicar na parte de trás do cubo aqui, , podemos ver que há a nossa concha de tacko. E aqui está o nosso perfil de quatro estande. Eu realmente posso mover isso em um pouco porque eu sinto que podemos ir um pouco mais perto. Hum, você sabe, eu não quero dizer que eu estou muito longe de onde o ataque iria balançar, então eu vou apenas mover isso para dentro, e parece que esta distância. Vou ter que definir isso de novo. Então, vamos clicar em D para isso aqui, e eu vou definir isso para dois milímetros. Ok, agora, se eu mover isso em OK, eles devem se mover juntos. Isso é dispensar. Deve permanecer consistente. Eu só vou movê-lo para dentro. Por isso, mal está a tocar no meu equipamento. Sim, isso parece bom. E vai bater Stop sketch 5. 05 Melhore o suporte do Taco: Certo, agora estamos prontos para extrudir isso. Vou comer para a extrusão. Clique no início do perfil, sabe, arrastando isso para fora e é a mesma coisa. , Você sabe, isso deve começar a ser familiar agora, então eu vou de um lado para simétrico e para a distância. Não preciso disto para percorrer toda a distância do taco. Meu não, minha palestra foi de 130 milímetros. Eu vou acertar 1 30 Não, na verdade, eu vou fazer eu vou fazer 80 e 80 milímetros de largura, então eu vou fazer 40. E como é simétrico, vai dobrar isso. Ok, isso parece bom. Até agora, o meu equipamento parece estar, sabe, por isso está bem dentro do meu stand. Hum, então eu vou em frente agora. Não preciso mais do perfil, então vou desligar isso por enquanto. Eu estou indo para a parte do tackle e Tyrell, aquela luz vai mawf. Ok, então agora eu só tenho minha posição aqui, e isso é enfeitar isso um pouco. Podemos imprimir isso, mas é meio sem graça. Podemos imprimir isso, Hum, seria tipo de necessidade se houvesse um pouco de forma de um tackle do lado de fora aqui. Então vamos em frente e fazer isso. Então vamos ao esboço cria captura, e vamos desenhar neste avião aqui, então tenha cuidado aqui. Quero dizer, é difícil contratar seletivamente indo aqui e selecioná-lo neste ângulo, mas nós podemos realmente selecionar através do suporte real. Se eu clicar com o botão esquerdo e segurar, eu recebo algumas opções. E se eu pairar sobre cada um desses, você sabe que o avião ou rosto correspondente vai acender. Neste caso, quero que os aviões trabalhem. Eu vou trabalhar sem problemas, e você pode vê-lo iluminar, e eu vou escolher isso. Ok, agora, eu vou ir em frente e projetar esta forma no meu esboço, ver se eu desligo os corpos. Certifica-te que é fácil quando estás a trabalhar com componentes para ficares confuso,com qual deles estás a trabalhar? Certifica-te que é fácil quando estás a trabalhar com componentes para ficares confuso, Então eu vou derrubar o taco e expandir minha posição aqui, e eu tenho corpos com os quais posso trabalhar. Então debaixo do meu taco estão debaixo do meu estande. Componente . Há um corpo lá. Ok, então, Aiken, título ou o corpo dos pais ou, hum, este corpo aqui. Então, se eu citar isso em um áspero, você vê que não há nada lá, eu perco minha referência. Então eu vou bater P para o projeto clique sobre isso e agora e clique. OK, e não, eu poderia resolver isso fora, e eu tenho o meu esboço. Então vamos em frente e agora criar. Ah, uma espécie de ... Arch aqui são pequenos tackle, perfil de tackle. Então, para fazer isso, vamos começar com uma linha, e eu vou pegar uma linha do ponto central, descer e eu vou pegar um retângulo central. Então nós vamos para o esboço e retângulo central retangular, e eu vou encontrar o meu ponto médio. Então, uma vez que você vê esse triângulo, esse é o seu ponto médio. Arraste isso para fora e eu vou fazer este 20 milímetros de altura por 50 largo hit resposta duas vezes e lá está o nosso retângulo i e eu vou usar este retângulo para criar um arco. Então eu vou para um esboço arco de três pontos e sapatos este ponto neste ponto, ir até o ponto médio e atacar. Ok, isso parece bom. Você pode ver que é clarabóias. Esse perfil é separado. Então eu vou apenas clicar na linha do meio bater X, fazer disso uma linha de construção. Agora eu tenho a coisa toda selecionada apenas pairando sobre ele. Então vamos parar o Sketch e eu vou levar isso, você sabe, primeiro Haiti para extrusão atingiu esse perfil. Comece a extrudi-lo. Vamos em frente e voltar a ligar os corpos. E então agora vamos olhar para a nossa caixa de diálogo. Vou de um lado para a operação simétrica vai ser cortada e se formos à distância tudo, ele vai em frente e cortar todo o caminho através. Então isso parece bom até agora. Então vamos em frente e clique, OK? E nós temos o nosso perfil de enfrentamento que corta o nosso suporte de equipamento. Então, isso realmente serve dois propósitos. Um. Só que vai parecer melhor, sabe, sabe, em vez de apenas esta barraca de terra , também, reduz a quantidade de filamentos onde temos que usar, sabe, por não ter que imprimir agora esta parte do meio e, portanto, também tem sido uma impressão mais rápida . Então, um, tipo de resolver alguns problemas lá 6. 06 adicionar filetes: Ok, então agora podemos ir em frente e começar a colocar alguns filetes. Algo à frente para Philip. Escolha estes quatro cantos aqui, e eu vou em frente e é você para o lado direito da vista Cube. E eu vou apenas arrastar isso, e até que comece a parecer bom, hum, você vai dar um preenchimento de 10. Isso parece bom. Isso também é Philip thes cantos aqui apenas para fazer isso parecer mais como um tackle, algo tinha f agarrar cada um desses cantos e vamos dar um preenchimento. De dois parece bom. Olhe para isso de lado. Hum, sim, isso parece bom. Então vamos clicar, OK? E mais um preenchê-lo. Este é mais para a força estrutural do que, um, você sabe, um pai lamenta e eu bati ter para Philip agarrou o interior. Se sentirmos isso nestes cantos, vai torná-lo um pouco mais durável. Então eu vou meio que ir. Ah, vamos tentar enchê-lo de cinco aqui. Sim, eu gosto disso. Hum, isso parece bom. Alguém, é como, OK, e lá vamos nós. Acredito que era tudo o que precisávamos fazer. Parece uma postura de taco bem sólida. Vamos em frente e ligar nosso corpo de taco aqui. Hum, lá vamos nós. Acho que podemos ir em frente. Vamos mudar a cor deste suporte, tal como fizemos com o equipamento. Então, eu vou escolher o stand indo para o botão direito e ir até os pais e nós pegamos nossos pais, mas uma caixa de diálogo aqui. Vou ao plástico e vou a uma estaca. Eu acho que esta cor verde vai ficar bem com aquele tackle amarelo. Então vamos jogar isso aí. Clique em OK, eu vou voltar aqui, não na parte superior do navegador. E lá vamos nós. Esse é o nosso stand de tacko e tackle. Então vamos comparar com o outro. Parece muito parecida, então,ok, pessoal, espero que tenham gostado disso. Parece muito parecida, então, ok, pessoal, Agora você pode ir em frente e desfrutar do seu equipamento. Bon appetit.
