Fusion 360 para impressão 3D curso 10 — design de um pingente de leme de navio

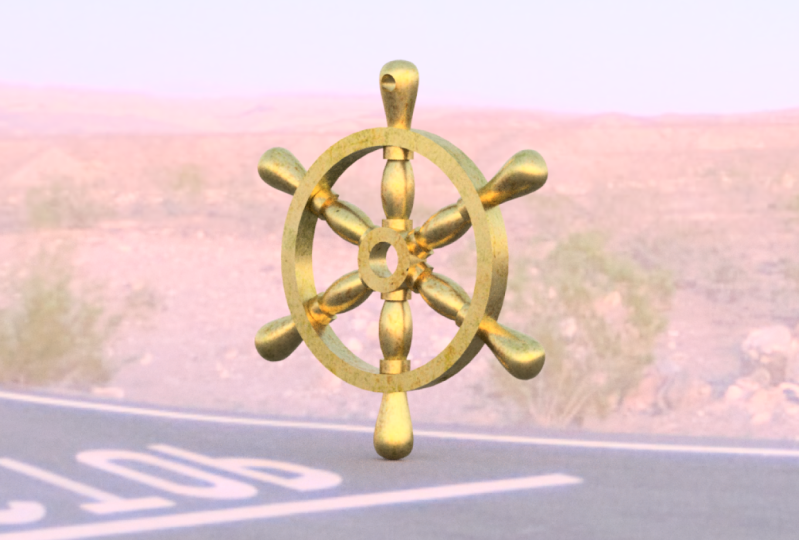

1. 01 Introdução: 2. 02 esboço: Está bem. Em seguida, vamos projetar uma peça de joia. Como você pode ver aqui eu tenho esta nave. Bem, pingente e eu fomos em frente e projetamos com um pequeno buraco aqui em cima para que você possa ir em frente e colocar uma corrente ou uma corda nele e usá-la em volta do pescoço. Hum, então tem muita coisa acontecendo aqui, que vai nos permitir explorar um monte de funções no Fusion 360 Então vamos direto para dentro Tudo bem, vamos começar com o novo design, então arquive um novo design, e então vamos ao esboço cria captura, selecione o plano X Y, e vamos começar aqui com um polígono. Então vamos sair e polígono de esboço verdadeiro polígono circunscrito. E vamos começar este esboço bem na origem. E eu vou apenas clicar, soltar e arrastar para cima, e eu vou dar a isso um raio de três milímetros e acertar chapéu. E eu quero que isso tenha seis lados porque eu queria ser um hexágono. Então eu vou ir em frente e apertar seis e pressionar Enter agora, mesmo que nós fomos em frente e dar-lhe uma dimensão um, notei que eu ainda posso tipo de agarrar isso e expandir isso Faça um menor, maior. E eu realmente não queria fazer isso. Eu também posso pegar uma borda e girá-la. Então vamos trancar isso primeiro dando uma dimensão. Então vamos bater no para mencionar que eu vou escolher o ponto central e, uh, e deitado aqui e sair e dar a isso uma dimensão de três milímetros. Ok, seguida, eu quero que isso seja perfeitamente horizontal. Então vamos pegar uma restrição horizontal da nossa paleta de esboços e escolher essa linha. Está bem? Agora, como você pode ver, um mudou de azul para preto, que significa que está tudo trancado. Então é totalmente constrangido. Não consigo movê-lo. Eu não posso aumentá-lo. Ok, seguida, vamos criar Ah, círculo de diâmetro central. Então vá em frente e bata. Veja, nós vamos começar isso também na origem e sair 25 milímetros e vamos pegar nosso deslocamento, e nós vamos compensar esse círculo dois milímetros. Ok, agora eu vou acertar a linha 4, e eu vou criar uma vida a partir do sensor. Como? 22 milímetros. E eu também vou pegar uma linha de novo. E desta vez. Eu só vou desenhar um perfil aqui para criar um dos raios da roda do navio em diante. Só te mostrar um exemplo. Vai ser basicamente este perfil aqui, e eu vou criar, então vamos criar o perfil, e vamos girar isso para nos dar essa forma. Então, de novo, eu por mentir. E eu só vou tipo de esboço áspero para fora e depois voltar mais tarde para inserir a menção e as restrições. Então, eu só vou subir um pouco, ir um pouco, sair. Saí de novo e não subi. Então essa é uma forma básica que eu estou procurando. Hum, agora podemos introduzir algumas restrições. Então a primeira restrição que Ambon entra é uma restrição fria e linear. A restrição da orelha Colin faz duas linhas. Você é uma linha ou um ponto, você sabe, estar dentro dessa mesma linha, basicamente, e mas a basicamente, melhor maneira de explicar isso só para mostrar a você. Então eu vou em frente e pegar a Columbia constrangida. Vou clicar nesta linha o suficiente. Eu clico nesta linha, ela trará essa linha. E para que ambos não sejam constrangidos. Ok, então vamos em frente e pegar a menção. Então, tinha uma dimensão diferente. E vamos dar a isto a menção de 1,4 milímetros e o mesmo com este. Então, em vez de responder 1.4, vou apenas fazer referência a esta vida. Certo, desse jeito, se eu voltasse e mudasse isso, já que sei que quero que sejam iguais, digamos que eu mude. É um 1.6. O de cima mudaria com ele. Vamos desfazer isso, está bem? E como eu quero que esta linha seja 0,5 milímetros, e vamos em frente e escolher um arco de três pontos. Porque eu quero que isso no escuro entre esses dois pontos. Eu realmente não quero que esta linha esteja lá, então eu vou escolher arco de três pontos, e eu vou colocar o primeiro ponto segundo ponto na protuberância do arco. E eu tomei chá para aparar, e pode aparar isso 3. 03 esde Spline Revolve: Tudo bem. Em seguida, vamos pegar esta ferramenta de avião, e vamos criar esta curva aqui. Então vamos entrar e agarrar às cegas, e vamos em frente. E lembre-se quando eu o que eu disse sobre a explicação para a última vez que você usou que menos é sempre mais assim. Vou construir isto. Esta curva promete 3 pontos da temporada. Vou começar por aqui. Escolha um aqui, saia e volte para dentro. Clique na seleção, marque. Então agora eu posso voltar, sabe? E eu fiz isso um pouco, e então você deixa isso um pouco mais leve. Hum, isso parece que parece bom. Ok, agora eu vou parar de desenhar. É o meu perfil que eu quero. E eu vou escolher a ferramenta giratória. Então, a rotação me permite escolher os perfis que eu quero, e basicamente vai girar esse perfil e eixos para dar a você a forma que você está procurando. Então eu vou criar e escolher Revolved, e eu vou escolher para meus perfis. Eu vou para 123 e para os meus machados. Vou selecionar esta linha aqui. Então pense nisso como este perfil girando sobre essa linha e o que quer que o perfil toque enquanto ele está girando vai me dar essa forma particular. Deixe tudo o resto igual. Você pode mudar o ângulo se quiser, mas eu queria fazer um total de 360 então eu vou clicar, OK, OK, e aí está o meu perfil. Então esse é um dos raios. Agora, como você pode ver, esta tigela que é muito maior do que eu queria ser, mas tudo bem. Eu poderia voltar e mudar isso. Vamos esboçar um clique duplo lá, e eu vou pegar isso e começar a trazê-lo. Agora você pode ver como eu trago. Essa parte está mudando porque não estava totalmente restrita. Então eu vou ir em frente e vamos desfazer essa arma Control Z nosso comando Z para Mac no eu vou colocar uma dimensão lá, então isso vai ser 0.5 e eu tive entrar. Ok, agora eu parabéns por isso e movê-lo para dentro ou para fora. Eu também vejo que outra coisa está fazendo é tentar se mover. Vê aquele eso angular de novo? Vamos restringir isso ainda mais. Eu vou em frente e vamos trazer isso de volta e eu vou pegar outra restrição. Desta vez é pegar a restrição horizontal. Ponha isso aí. E lá vamos nós. Eu com isso aqui em cima. Ok, então agora vamos pegar essa protuberância de volta. Agora, você pode mover isso para frente e para trás e nada mais é afetado. Então eu vou trazer isso aqui. Podemos responder o raio se quisermos. Eu posso acertar D para Dimension e realmente dar este raio. Eu não estou realmente preocupado com isso, porque eu meio que quero fazer isso então, hum, eu acho que isso parece muito bom. Vamos voltar e olhar para ele, então vamos parar o esboço. E isso parece melhor. Ok, agora eu quero pegar isso e fazer seis cópias dele. Então, qual a maneira que eu vou fazer isso como eu vou escolher um padrão circular. Então eu vou modificar, e eu sinto muito. Eu vou criar e ir para padrão circular. Agora, aqui eu tenho essas opções. Então vamos falar sobre o tipo de padrão novamente. um se eu quero Você escolhese eu queroumrosto em particular e nós temos corpos, que tudo isso é um corpo e temos características que me permitem selecionar algo da linha do tempo. E também temos componentes. Eu vou escolher corpos padrão porque eu quero basicamente replicar todo esse corpo. , Mais uma vez, quero ter isto e fazer um total de seis deles. Então vamos em frente e escolhê-lo novamente. Criar padrão padrão de massa destruída padrão circular. E então eu vou escolher isso como meu corpo, e eu vou clicar em eixos e há algumas maneiras de eu fazer isso. Então eu quero isso. Pense nisso como os machados. Você quer que isso gire. Então eu queria passar em torno deste eixo bem aqui meus eixos azuis ou Z, e isso me daria a, hum, a orientação certa lá. E então eu posso mudar a quantidade para dar uma quantidade que eu quero. Isso é pedir total. Então eu quero um total de seis. Hum, não, há outra maneira que eu posso escolher a direção que eu queria gastar um pouco para ir em frente e x isso fora onde são esses machados e eu posso realmente voltar e ligar o meu esboço. E em vez de escolher e eixos para girar, Aiken. Basta escolher o caminho que eu queria tomar para que eu iria em frente e apenas escolher este círculo porque eu queria passar em torno desse círculo. E lá vamos nós faz a mesma coisa, apenas maneiras diferentes de chegar lá. Então é isso que eu quero. Um 16 deles. Então eu vou clicar, ok? E você vai ver aqui se eu expandir as compras, eu tenho seis corpos no total lá agora. 4. 04 extrusões, filetes e corpo de divisão: Ok, então em seguida eu quero criar esta parte dele, uma espécie de roda externa e também este inter wheel aqui. Então vamos em frente e fazer isso. Então eu vou voltar para o meu esboço e adicionei este esboço. Agora, eu vou em frente e colocar um círculo bem aqui, então vamos em frente e desenhar isso para fora. Quero começar pela origem e ir para quatro milímetros. Então, o minuto entrar para tem o diâmetro. E então eu vou ir em frente e compensar isso por um círculo milimétrico em algum lugar. Deslocamento de esboço verdadeiro. Agarre-os. Vou dar um deslocamento de 1,6 milímetros. Agora, esse feitiço de novo que criei não preciso que faça parte do meu esboço, então eu vou apenas clicar duas vezes nele e clicar em X para torná-lo uma linha de construção. Ok, agora eu posso parar de esboçar, e eu vou ficar com corpos cansados por um segundo. Muitos e para extrudido. Eu vou escolher este serviço junto com esta superfície e então também escolher esta superfície aqui, trazer corpos de volta, e eu posso começar a puxar isto como obter a minha forma. Agora eu quero que isto seja isto desde 2,4 milímetros e eu não quero um lado. Eu queria ser simétrico, e eu vou mudar de um corte para juntar-se e tudo parece bom. Então eu vou clicar. Ok, deixe-me remover o esboço por enquanto. E lá temos. Então essa é a parte daquela parte que vemos aqui. Então, a diferença é que eu coloquei alguns champers lá, então vamos em frente e fazer isso. Então eu vou para, hum, modificar campeão para um rápido em cada uma das superfícies e adicionar o campeão para, eu acho que nós vamos 2,4 milímetros. E isso parece bom. Então, se ele não permite que você selecione cada uma dessas superfícies individualmente, apenas o controle de batida. Se você estiver no Windows são o comando de seu próprio Mac para selecionar várias, hum, várias linhas. Ok, então isso parece bom. Vou clicar. Ok, então eu tenho a minha chance de entrar lá. A próxima coisa que eu preciso fazer é, uh vai envolver pensar sobre como isso vai ser impresso. A próxima coisa que eu preciso fazer é, Então vamos dizer que eu quero imprimir este apartamento assim. Lembre-se, a impressora vai precisar que ele vai colocar para baixo o caminho inferior ou primeiro e, em seguida, confiar nas camadas inferiores para suportar a parte superior. Então, quando chegarmos a algo como esta parte aqui, você sabe, isso vai estar flutuando no ar e vai querer que a única maneira de funcionar é se formos em frente e imprimir suportes. Dedo, segure isso. Esse é o andaime que três impressoras D gerará para manter as peças no lugar se não houver nada que o suporte. Eu realmente não gosto de imprimir o que suporta, e eu evitá-lo, você sabe, todo custo se eu puder, então eu vou em frente e os homens mudar isso. Então, é três d imprimíveis, sem suportes. O jeito que eu vou fazer isso é só ir em frente e deixar toda essa área plana. Quero dizer, isto vai ser um pingente. Então esta é a única parte que realmente precisa ter, hum, você sabe, curvas e e esses tipos de formas para ele. Esta parte pode ser plana porque vai ficar no seu peito. De qualquer forma, ninguém vai ver. Então, para fazer isso, eu vou criar um plano de construção que eu vou construir um avião offset. E eu vou começar nesta superfície. Clique ali, e isso me dá um avião bem naquela superfície. E o que eu vou fazer é começar a arrastar isso para cima e você pode ver a mudança de número aqui, também. Diga para onde eu quero que o avião vá. Vou definir uma distância negativa de 1,8 milímetros e acertar. Ok, então aquele avião foi feito 1,8 milímetros a partir desta borda, e eu vou usar esse avião para ir em frente e dividir este corpo em dois. Então eu vou modificar o corpo dividido e novamente prestar atenção na caixa de diálogo que aparece . Ele vai direcioná-lo. Então ele me pergunta, que corpo você quer dividir? Bem, esse é o corpo. E depois perguntar-me-á qual é a minha ferramenta de divisão? E eu vou escolher elegância jogando para e então escolher este como meu, uh, meu avião que eu fiz e clique. Está bem, está bem. Então, como podemos ver, temos dois corpos agora. Vamos nos livrar daquele lugar de construção, e eu posso ir em frente e remover o de baixo. Agora, pegue o topo. Sim, estou mais preocupado com o topo. Não preciso dos fundos. Eu estou realmente apenas indo para clicar sobre ele e escolher remover novamente. Isso é remover isso. Eles são fracos, e isso me deixa apenas com o topo aqui. 5. 05 montagem: Ok, então isso parece bom. , Agora, a última coisa que resta a fazer é ir em frente e colocar um buraco em um desses punhos para que possamos , você sabe, usar como um colar. Então vamos em frente e vamos ao esboço cria captura, e eu vou escolher a parte de trás. Este tem o meu plano de desenho, e eu só vou começar clicando, ver para desenhar um círculo. E eu vou desenhar um círculo em apenas uma área áspera por aqui. Dê-lhe um diâmetro de dois milímetros. Essa resposta e não colocar o círculo. Eu vou seguir em frente e escolher minha barra horizontal restrição vertical, e eu vou clicar no centro do meu círculo e no centro aqui, e isso restringe a esta linha vertical. Então, vou ficar com este escritório. Não preciso da primeira pegada. Já que tenho corpos agora, posso tentar mover isto, e posso movê-lo para cima ou para baixo, mas não consigo movê-lo de lado para lado. Isso é o que isso o restrinja. Então agora eu posso realmente ter certeza na linha aqui, e eu posso apenas olhar esta parte de onde eu vou colocá-lo. Por isso, vou pô-lo aqui mesmo. Tenho a certeza que a área mais larga do que parece boa. Então eu vou parar de esboçar rapidamente meus esboços de volta para que eu pudesse vê-lo. E então eu vou ele para extrusão pegar o perfil, empurrá-lo para dentro, cortar através dele. E então eu tenho que cortar para uma distância. Sou apenas empreendimentos. Tudo clique. OK? E aí está a minha parte. Aí está o nosso pingente. Hum, porque nós podemos ver, hum, você sabe, vamos ver como ele se compara. Mas este que eu fiz anteriormente parece é praticamente o mesmo. Sim, parece que tenho tudo aqui. Hum, agora, dependendo de você saber o que você vai usar para pendurar isso. Você pode querer fazer tudo isso maior, e então se você fizer maior do que você pode ter que voltar e mudar este perfil porque você não quer ficar muito fina nessas paredes aqui. Mas lá vamos nós. É um pingente bonito. É um ótimo presente para alguém. Se você conhece alguém que gosta de velejar, , gosta de barcos. Então vá em frente e imprima um e aproveite Então vá em frente e imprima um e aproveite
