1. 01 Introdução:

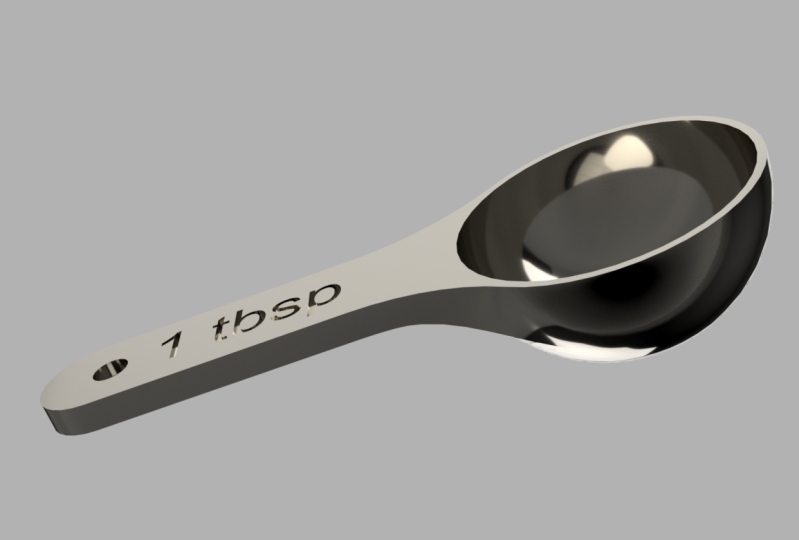

2. 02 a se esboça para criar a: Vamos em frente e projetamos esta colher de sopa que você vê bem aqui. A coisa boa sobre este design é que é um design muito prático, muito útil e também muito personalizável. Digamos que você precisa de uma colher de sopa de um e 5/8. Bem, você pode facilmente apenas, você sabe, vir em design algo que é exatamente essa quantidade e três D impresso. E você sabe que isso vai poupar seu tempo de ir quando você tem que medir algo fora. Sempre pegue uma colher de sopa e volte e pegue os cinco oitos colher de sopa eso
Vamos em frente e pular direto. Vamos em frente e começar com um novo design. Então vamos para arquivar novo esboço de design, criar esboço e plano X Y. Certo, vamos começar com um círculo. Então, a maneira que eu vou abordar isso é eu vou primeiro modelar esta parte de escavação aqui. E depois vamos em frente e modelar a alça para começarmos com o Scoop, o que significa que vamos começar com um círculo. Então vamos em frente e criar um círculo e vamos querer um diâmetro específico aqui, e esse diâmetro vai ser 38,56 milímetros. Certo, uma vez que
respondermos esse diâmetro, vamos em frente e clicar em Parar esboço, porque agora vamos criar outro esboço. Mas desta vez será perpendicular ao nosso primeiro círculo. Então vamos em frente e clique no esboço cria captura. E desta vez vamos selecionar um avião perpendicular a esse círculo. Então escolhemos o plano X Y para começar. Agora vamos em frente e escolheremos este avião XZ. Então o plano vermelho e azul e vamos em frente e projetar o círculo anterior que desenhamos. Então vamos em frente e acertar p para o projeto. Bata aquela linha ali. É bom ver para um círculo. E nós podemos apenas ampliar um pouco e bater ou clicar na linha central e, em seguida, sair para combinar um dos pontos finais aqui e você pode ver que é o mesmo círculo de diâmetro que
começamos com. E vamos seguir em frente e não criar mais mentiras. Então l para linha, começar na linha central e vir direto para o final da circunferência aqui na parte inferior e criar essa linha agora vamos ter chá para guarnição. E vamos nos livrar de algumas falas indesejadas. Por exemplo, este parque de topo que não precisamos e este quarto de arcade que não precisamos que nos deixará com este quarto de arco de um círculo. E o que vamos fazer com isso é usar a ferramenta giratória para girar isso em torno deste eixo aqui. Então vamos em frente e clicar em paradas, pegar e depois ir para esboçar. Sinto muito, Will vai criar o Revolve. Vamos selecionar este perfil nesta linha. Então, se você pode tentar imaginar isso, nós vamos pegar este perfil e pensar sobre estes eixos aqui. Só vamos girar para nos entregar. Qualquer área que este perfil tocar vai criar um sólido a partir disso. Então você vê, esta caixa aqui nos pede nosso perfil. Nós já escolhemos isso, e agora vamos clicar nos eixos aqui, e podemos escolher um dos nossos eixos, , que isso nos mostra ou podemos escolher uma linha específica do nosso esboço para girar que ao redor. Então, neste caso, vamos escolher esta linha, e há aquela revolução com o tipo de hemisfério que nos deixou. Dê, você quer que não seja ninguém, então eu vou clicar. Ok, hum, e vamos em frente e desmarcar o esboço aqui para que possamos ver exatamente o que sobrou aqui. Hum, então isso é perfeito. É um hemisfério de novo. Vamos voltar àquela colher de sopa que estamos a referir-nos. Então essa é basicamente essa parte aqui, mas fechada. Então nós temos este sólido particular e esta parte que temos aqui é realmente o que seria considerado dentro disso. Vamos voltar mais tarde e adicionar um pouco de espessura ao lado de fora. Mas basicamente seria o que esse volume no interior seria. E há uma maneira de verificarmos qual é o volume exato. Então eu vou expandir a opção de corpos aqui e entrar no corpo um clique direito e escolher propriedades. E eu recebo esta caixa que me dá densidade de área de volume de massa, hum, para massa que está mostrando isso. Hum bem, seria para o aço porque nós temos isso selecionado como propriedades. Hum, é apenas uma espécie de padrão agora, mas nós não estamos preocupados com isso. Nós só queremos saber o volume e o valor que estamos procurando que, hum, 15.000 aproximadamente 15.000 milímetros cúbicos Ridge Eagles, 15 mililitros, que equivale a uma colher de sopa. Então isso é bom. Você sabe, verificar isso. É disso que precisamos. A propósito, eu tive que pesquisar tudo isso. Eu não tinha certeza sobre a conversão, mas uma vez que eu descobri isso, e então eu posso trabalhar meu caminho para trás para descobrir o que aquela circunferência eu precisava para obter essa quantidade de volume. Certo, tudo isso só para mostrar que você pode verificar o polegar no volume que você tem, hum, em particular forma. Então vamos clicar, OK?
3. 03 Esboçar o identificador: Agora precisamos desembolsar isso, certo? Lembre-se, nós usamos Shell no último modelo que fizemos, então vamos em frente e ir para modificar shell, Clique neste perfil superior. E novamente, você se lembra dessas escolhas. Eles uma vez E se você quiser descascar o interior ou o exterior Bem, este interior é um volume específico, certo? Se adicionarmos material para dentro, vamos ser retirados desse volume, então não quero que eu quero mostrar para estar lá fora. Então agora eu sei que vai adicionar espessura ao exterior desta forma particular que eu tenho . Então eu vou dar-lhe uma espessura de 1,2 novamente trabalhando com o meu ou com os multiplicadores do meu bico com e novamente, eu estou usando um bocal de 0,4 milímetros. Então eu quero basicamente três conchas desse significado. Para obter essa espessura, o bico vai ter que fazer três viagens ao redor dos filamentos que vão me dar uma escolha de 1,2 milímetros. Hum lá fora. Ah, parede que eu quero. Então é exatamente isso que eu quero. Então eu vou clicar, ok? E isso me deixou com aquele volume no meio que eu queria com o adicionado um shell no lado fora. Hum, então eu tenho o meu furo. Ok, agora eu quero voltar e adicionar esta alça. Então, para fazer isso, eu vou pegar o primeiro esboço. Fizemos algo que expande meus esboços aqui. Lembrem-se, tenho um esboço que me deixa tirar corpos. Então eu tenho um esboço e aquele esboço que eu fiz que era perpendicular a ele. Então eu vou ir em frente e desmarcar este esboço e, em seguida, basta clicar com o botão direito e ir adicioná-lo esboço para o meu primeiro esboço, e isso me traz de volta ao meu círculo. Agora eu vou ser para retângulo e apenas desenhar um retângulo em algum lugar aqui em cima, Eu vou dar isso da menção de 15 por 66 0 e clique. OK, clique. Responda. Agora, se você notar que eu agora pegar meu esboço é este retângulo que eu criei e eu poderia movê-lo para qualquer lugar, certo? Poderia colocar exatamente onde eu queria. E eu posso tentar me alinhar bem aqui para me dar o controle sobre esse tipo de trabalhos. mas não é tão preciso como eu quero ser, então eu vou seguir em frente e usar minhas restrições. Então o que eu vou fazer é ir esta captura e descer dois pontos e colocar um ponto bem no meu centro como E se você se lembra, nós confinamos nossa linha central apenas por meio de um tipo de pairando sobre o centro dessa linha. E temos esse triângulo mostrando que esse é o ponto médio. E bem ali, vou clicar no meu ponto ali e novamente, temos a verificação de que esse é o ponto médio porque o triângulo permanece. Há uma referência. Então eu vou agora usar minha barra horizontal restrição vertical, e eu vou clicar sobre ele e, em seguida, escolher o meu ponto que eu apenas fiz direito no
ponto central e também rápido no centro do meu círculo e que agora irá restringir que retângulo direito a esta origem. Então, quero dizer, “ hit escape”. E agora olha, se eu pegar isso e tentar
movê-lo, é restrição para este slide, então eu não posso movê-lo para cima e para baixo mais. Eu só podia movê-lo para a esquerda, direita, então agora posso tentar posicionar que estou exatamente onde preciso. Ou, na verdade, se eu quiser ser exato, Aiken, digite Dimension. Então eu vou acertar a dimensão for. E eu vou dimensionar entre este ponto na linha central e ir em frente e entrar nele e assim vai dizer, 17 milímetros de distância. Certo, é exatamente
isso que estou procurando. Então eu vou clicar em Parar esboço.
4. 04 a punho de divisão: e trará de volta nossos corpos verificando a lâmpada ligeira. E então, agora, lá vamos nós. Eu tenho o meu sólido aqui de apenas um furo, e aqui está o meu punho. Então, há algumas maneiras. Enfraquecer. , Faça isso agora,a fim de conseguir essa alça feita. Então, Então, a opção óbvia que você pode estar pensando é que vamos apenas bater nele por extrusão. Vá em frente e clique nesta alça extrudida para baixo. Está definido Teoh corte porque está passando por uma forma existente. Então vamos em frente e mudar isso para nos juntarmos, e vamos começar a derrubar isso. Bem, aqui é onde isso não funciona. Então, se quiséssemos algo que tivesse, digamos, cerca de quatro ou cinco milímetros de espessura, parece bom, como podemos ver aqui. Isso é exatamente o que queríamos, mas notei o problema. Se eu começar a trazer isso mais para baixo, digamos que eu queria oito milímetros negativos. Bem, não
está mais conectando com o nosso furo porque está vindo direto agora e está se separando. Então, se eu quisesse que este tipo de seguir este furo, bem, aqui está como eu vou tentar corrigir isso. Então, em vez de fazer uma junção e extrudir isso para baixo. Vou para minha seleção,
minha caixa de diálogo, e vou selecionar esse perfil, pressionar o controle ou manter o controle. E também este perfil aqui. Hum, e então nós vamos em frente e trazer isso para baixo. Agora, você vê, financiar seus oito negativos, você sabe, porque este lado também está indo para baixo com ele. Temos uma seleção que passa por esta peça de furo, e por isso não acontece. Não está se separando nesse ponto. Então, isso é bom. Mas em vez de me juntar, o que vou fazer é verificar um novo corpo. Então eu vou selecionar ninguém e clicar. OK, Agora, você pode ver aqui que porque eu selecionei um novo corpo, se você passar por baixo do navegador, nós temos agora a colher, e nós também temos a alça. Então isso permitiu criar dois corpos separados. E também há um problema, certo? Temos essa seção aqui que não queremos. Bem, a razão, hum, que eu escolhi ninguém para nos dar a opção de ser capaz de cortar isso fora. Ok, e
isso me permite apresentar, hum, algumas operações booleanas para você. Então, a maneira que vamos fazer isso é que vamos agora para modificar combinados. E é meio complicado porque o que realmente queremos fazer é remover o que não
queremos combinar. Mas o recurso combinado, é realmente apenas uma operação booleana. Ele permite que você junte ou corte. Hum, então nós vamos começar a ver exemplos de ambos. Neste caso, o que eu quero fazer é usar esta forma aqui para cortar esta forma aqui. Então usou o corpo dele para cortar este corpo. Assim me deixará com esse corpo dividido,
então eu deveria ter um aqui e outro aqui,
eentão eu vou te mostrar o que quero dizer. Assim me deixará com esse corpo dividido, então eu deveria ter um aqui e outro aqui,
e Então vamos em frente e olhar para a nossa caixa de diálogo aqui até o meu corpo alvo. Esse é o corpo que eu quero cortar. Eu vou escolher este corpo aqui, e quanto ao meu corpo de ferramentas, eu vou escolher a parte de colher aqui, e eu vou de junção a corte, e você pode ver que isso nos dá uma prévia. Então a ferramenta de corte está em rosa, e me mostra que estou cortando este corpo aqui e que vai dividir este corpo em dois corpos separados, que não vai incluir este pedacinho aqui nesta alça. E eu também quero Toe Select manter ferramentas. Porque se eu não fizer
isso, ele vai se livrar do meu furo. Já que essa é a minha ferramenta. Tudo bem, então clique. OK. E pode não parecer óbvio quanto ao que foi feito, mas se olharmos sob nosso navegador, vemos agora que passamos de dois corpos para três. Então temos o nosso furo. Temos a nossa alça, que não está dividida em dois corpos separados para que tenhamos a alça principal e a pequena parte que estávamos tentando nos livrar. Então vamos ligar o corpo um e o corpo para o corpo três. Podemos simplesmente desligá-lo, ou neste caso, eu sei que eu não tenho necessidade de no meu esboço estão no meu projeto mais. Então eu vou clicar com o botão direito e ir para remover, não excluir. Vamos escolher remover, e lá vamos nós
5. 05 aplicar filetes: Ok, então agora estamos parecendo bem. Digamos que queremos ir em frente e colocar um enchê-lo aqui deste lado e deste lado para
meio que conectar esta alça à nossa colher. Nós íamos então modificar preenchê-lo, cara, eu posso escolher esses dois lados e tentar preenchê-lo. Mas olha o que acontece. Está indo para dentro e não para fora. Bem, isso é porque está tratando isso como um corpo separado porque é assim antes que possamos ir em frente e preenchê-lo. Temos que combinar esses dois corpos juntos. Para fazer isso, vamos usar exatamente a mesma ferramenta que vamos para modificar combinado. E em vez de cortar desta vez, vamos juntar-nos, e vamos escolher o meu alvo, nosso corpo alvo como o cabo. Neste caso, realmente não importa. Hum, qual deles? Você nos escolhe, alvo ou ferramenta. Mas vamos em frente e escolher a colher como nosso corpo de ferramenta. E agora certifique-se de ir em frente e desmarcar. Mantenha as ferramentas para a peça combinada, então clicaremos. OK, para que façamos isso. Olha, isso é o que vai acontecer aqui. Então temos corpo, um corpo para clicar. OK, nós perdemos por um e agora nós temos simplesmente corpo. Encarnar dois é uma combinação de corpo um e corpo para isso aqui. Agora, para você. E verifique esta lâmpada. Tudo se foi e agora tudo volta. Então agora vamos tentar o nosso preenchê-lo novamente para f para preenchê-lo. Escolha esta linha nesta linha aqui e agora podemos ver o que acontece quando sentimos que temos aquela ligação aquela ligaçãode
pós-graduação entre o nosso punho na nossa colher. Então vamos em frente bem e dar a isso um fillip de 30 milímetros um raio de 30 milímetros . E isso parece muito bom. Isso vai fazer nosso Scooby muito mais forte e também vai fazer a mesma coisa com o fundo f ou preenchê-lo. Entra. Dê a esta filial de, digamos, 15 raio de 15. Isso parece bom
6. 06 aplicar texto: Tudo bem, então vamos continuar. Digamos que queremos um buraco aqui para pendurar nossa colher. Ah, bem, isso é fácil de fazer. Eu só volto para o primeiro esboço duplo clique para encabeçá-lo, e nós vamos apenas nós vamos criar um círculo neste momento vai tipo de criar algum lugar aqui em qualquer lugar. Dê-lhe um diâmetro de cinco milímetros. E vamos usar isso a restrição vertical horizontal horizontal novamente e vamos clicar nele e
clicar no ponto central do nosso círculo junto com o nosso ponto central do círculo aqui e lá vamos nós. Nós bloqueamos isso, então acerte a fuga e tente mover isso. Em torno de
você vai, você vai ver que é sorte para o ponto central, e nós podemos ir em frente e bater a dimensão for. Dê a isso uma dimensão entre esta linha em nosso círculo e digamos que vamos dar à menção de 10 milímetros dessa borda. Isso parece bom. Vou clicar em paradas pegar. E agora eu posso ir em frente e clicar neste perfil Haiti para extrusão. Comece a extrudir isto. Vou escolher tudo para a minha distância. Tenha-o definido para cortar e clicar. OK,
está em cheque nosso esboço para que possamos apenas ver o modelo. E lá vamos nós. Eu podia ver que o nosso círculo percorre todo o caminho. E vamos em frente e dar um preenchê-lo aqui. Então, tipo de arredondar isso às vezes está aqui para preenchê-lo do que é para ir em frente e construir um narc, você sabe, e então tentar extrudir através. Então tinha f ou preenchê-lo. Clique nos dois lados. As mãos começam a trazer isso. Parece que vou responder 7,5. Isso vai me dar um bom círculo pequeno semicírculo e Mary tem isso. Parece bom. Então, uma coisa eu vou voltar. E a mudança é a espessura desta alça aqui. Estou a repensar isto, e estou a perceber, sabes que mais? Realmente não precisa ser tão grosso. Tão fácil. A maneira de mudá-lo com a fusão é que você pode simplesmente voltar para a sua linha do tempo. Sophie, destaque nestes ícones diferentes aqui, você pode ver que ele vai destacar em nosso modelo as diferentes seções que foram afetadas por Então, se eu destacar, por exemplo, esta extrusão aqui que me mostra que isso faz referência a tudo que eu fiz aqui. Então, se eu quisesse mudar isso poderia apenas voltar e clicar duas vezes sobre isso e mudá-lo. Neste caso, quero mudar a extrusão. E quando eu fiz a espessura desta alça, então isso é se eu destacar isso. Usado para isso que a alça acende alguns clique duplo sobre isso em vez de oito negativos. Vamos fazer com que negativo quatro. Mude isso. Lá vamos nós. Veja como foi fácil mudar essa alça de volta a esse tamanho. Então isso é perfeito. Exatamente o que precisamos. Vamos fazer uma última coisa, que será adicionar um esboço na superfície. Sinto muito, não é um esboço. Eu, uh, tinha um texto para a superfície, mas vamos começar com um esboço. Então vamos para esboçar, criar esboço, clicar na superfície, e vamos em frente e ir para esboçar, ir para texto. Ok. Aviso. Eu tenho todos esses esboços diferentes iluminados um para, um eu não preciso do primeiro 1 eu vou apenas tirar isso, e isso vai mostrar o nosso corpo direito através. Então eu só vou tipo de referência esta linha aqui e começar a esboçar lá. Agora eu vou dar a isso um nome de uma colher de sopa que é T B s p e apenas vai tipo de neste caso, eu não preciso ser extremamente preciso, então eu vou apenas olhar isso para colocar direito no centro. Quero dizer, você pode colocar em alguns guias e fazer isso é preciso é que você quer. Mas para esta aplicação, acho que estamos bem aqui. E você pode experimentar textos diferentes. Nesse caso, ele é definido como Ariel, mas você pode tentar o texto que quiser. Alguns textos funcionam muito melhor do que outros. Quando três d impressão, Eu vou dar-lhe ou torná-lo em negrito porque isso também ajuda que quando três impressão D. Então eu vou clicar,

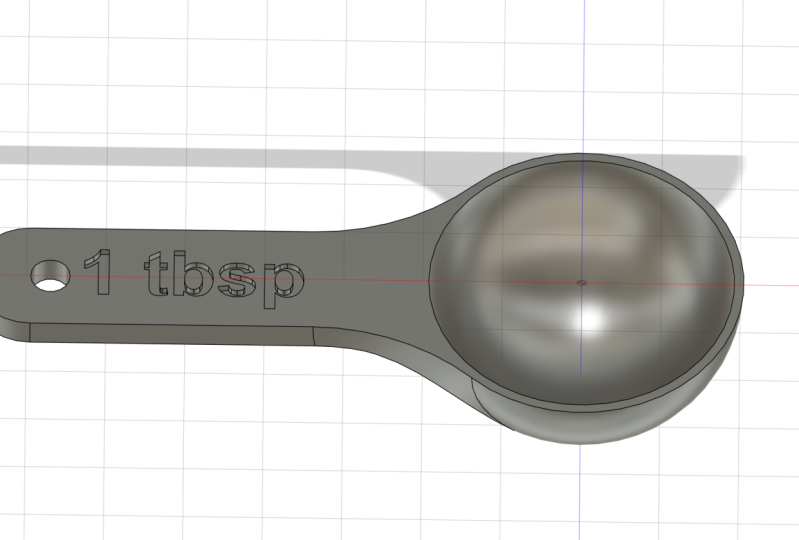

OK, OK, e eu vou ir em frente e escolher apenas selecionar qualquer área do meu texto e para extrusão e dar isso uma extrusão de um clique negativo. OK, certifique-se que definido para cortar, que é deve fazer automaticamente desde que você mencionou um negativo. E lá vamos nós. Aí está a nossa colher de sopa. Temos uma colher de sopa. Temos todo o nosso para enforcá-lo. E é perfeitamente dimensionado para um volume de uma mesa Sport s. Oh, lá está. Vá em frente e faça um. Todos precisam de uma colher de sopa. E você pode voltar a praticar qualquer tamanho que você precisa, então aproveite.
