Fusion 360 para impressão 3D - Curso 4 - Projete uma chave-inglesa

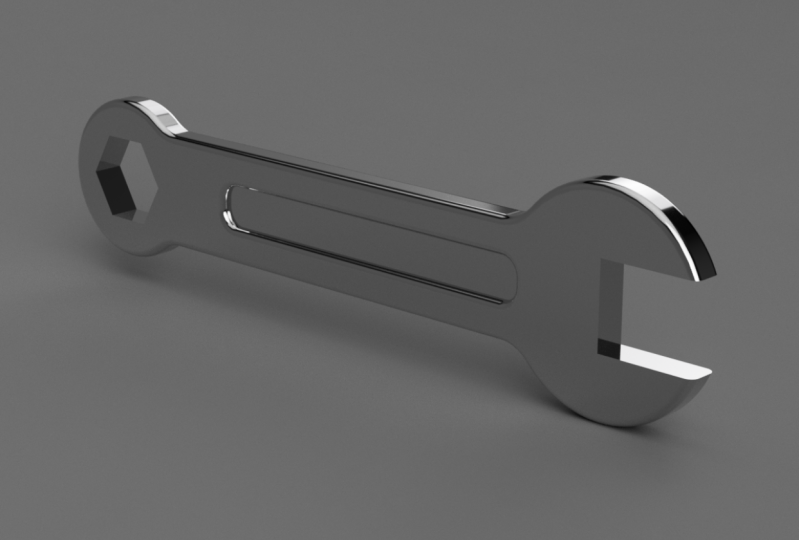

1. 1 Introdução: 2. 2 esboçando o perfil: Tudo bem, vamos em frente e projetar um rancho. Como você pode ver, aqui está o modelo acabado para mostrar como será o produto. Então, vamos entrar. Vou em frente e criar um novo design, então ele vai arquivar o projeto, e vamos em frente e salvá-lo. Então vamos chamar essa chave inglesa e jogá-la direito até o mesmo projeto. Polar. Temos trabalhado com os designs do tutorial. Salvar com um clique. Tudo bem, então agora vamos começar com um esboço. Então vamos para o esboço, criar esboço e escolher o plano X Y. A maneira como eu vou abordar este aqui é que eu vou começar primeiro com a linha. Então vamos clicar em ajuda para uma linha, e eu vou desenhar uma linha horizontal e notar a restrição horizontal que é automaticamente definida, e ela se encaixa nela. Então vamos em frente e grande linha cerca de 80 ou mais milímetros e, em seguida, clique novamente na marca de seleção. Ok, agora vamos dar a ele uma dimensão exata, então vamos atingir dimensão mais profunda e o mencionado isso acima e realmente queremos que seja 80 milímetros, então vá em frente e faça isso. Agora eu quero posicionar esta linha para que o meio desta linha fique bem nesta origem. A maneira de fazer isso é seguir em frente e usar nossas restrições em nossa paleta de esboços. Então vamos pegar essa restrição de ponto médio. Eu vou clicar uma vez nesta linha, você pode clicar em qualquer lugar da linha, e então eu vou clicar no ponto médio aqui em torno da origem aqui e agora ele coloca essa linha perfeitamente no ponto médio dessa origem. Tão grande. Tudo bem, então agora eu vou em frente e vou construir um polígono aqui neste momento. Então vamos esboçar Holly Gagne, polígono circunscrito, e eu vou clicar no ponto aqui, clicar e soltar e mover meu cursor do mouse para fora. E eu vou dar a isso um raio de 5,15 milímetros indo para entrar e ele vai me perguntar quantos lados. Então, neste caso, eu queria ser do lado seis, então é disso que eu preciso. Mas só para mostrar-lhe se eu, por exemplo, Inter ajuda, ele vai se transformar em um ato de Deus. Tudo bem? Condensador três, por exemplo. Um pouco dando um triângulo. Então vamos em frente e fazer isso. Ei, Hexagon, dê seis lados e acerte. Entra agora. Eu realmente queria que esta linha de topo aqui fosse horizontal, então vamos em frente e definir uma restrição horizontal para isso. Então eu vou pegar meu cavalo até cortar restrições verticais, clicar na linha, e lá vamos nós. Está ajustado para horizontal. Agora, neste ponto, eu ainda posso pegar isso e arrastá-lo para cima e aumentá-lo e diminuir de tamanho. E eu não quero que ele seja capaz de fazer isso. Então eu realmente vou bater D para Dimension Click aqui e no centro. E ele clicou na linha superior, arrastou isso para fora e realmente responder meu raio novamente um 5.15 Ok, então agora ele está faltado. E assim não vai eu não acidentalmente torná-lo maior ou menor. Certo, agora vamos bater, ver o círculo de diâmetro central, e eu vou desenhar um círculo do centro do meu polígono. E eu vou arrastar o rato para fora e dar a isto um diâmetro de 20 milímetros nessa resposta . E eu vou arrastar o rato para fora e dar a isto um diâmetro de 20 milímetros nessa resposta Ok, agora vamos passar para este lado 3. 3 esboço: e, em seguida, este lado do ponto, eu vou começar com um retângulo de sensor, e eu vou começar a desenhar isso direito naquele ponto. Clique em mandados liberados, arraste para fora. E para isso, eu vou dar-lhe um com de 12 milímetros em uma alta de 10,3 e tinha entrado duas vezes. Está bem? E eu vou bater, ver o círculo de diâmetro central e eu vou começar um círculo. Eu quero que o círculo comece aqui algo para clicar e soltar e eu quero que o diâmetro da circunferência seja capaz de chegar a este ponto aqui mesmo no meu retângulo que eu criei. Então eu vou fazer referência a isso e clicar de novo e lá está o meu círculo. Então eu comecei um aqui, e eu referi isso como meu diâmetro externo de um círculo. Ok, isso parece ser bom até agora. Está bem. Em seguida, quero pegar essa linha e aplicar um deslocamento a ela. Então eu vou para esboçar, offset, clicar nesta linha e começar a arrastar para cima. Veja como se eu subir neste caso, ele está indo negativo e para baixo há um número positivo, então eu vou ir em frente e responder sete negativo como resposta cabeça offset. Ok, agora, isso me deixa com um monte de geometria aqui que eu quero limpar. Portanto, note que cada um destes perfis no curso podem ser selecionados separadamente. E se eu vou pegar isso e extraí-la, eu realmente não quero lidar com isso. Eu só quero ser capaz de clicar em um perfil e extrudido. Além disso, só vai tornar isto mais fácil de trabalhar. Então vamos em frente e aparar isso um pouco. Então vamos tomar chá, guarnição de pele, e eu vou começar a remover essas bordas que eu não preciso. Então, apenas quanto tempo e eu estou apenas clique onde eu estou clicando para remover essas bordas. Certo, agora você sabe, está começando a parecer mais uma chave inglesa. Então agora há uma coisa que resta a fazer e os esboços que eu quero pegar esta linha aqui e realmente espelhá-lo sobre esta linha para que eu possa ter você sabe, minha metade inferior aqui. Então, para fazer isso, vou ao Sketch Mirror. Vou escolher isto como a minha linha Merrill. Sinto muito é o meu objeto e escolha esta é a minha linha de espelho e clique em OK Tudo bem, agora, eu só vou aparar mais algumas coisas. Não preciso mais desta linha. Trump isso nesta peça aqui e lá se vai o meu esboço. Então era com isso que eu queria acabar. E agora eu estou pronto para ir em frente e extremo isso algo para clicar em Parar esboço. 4. 4 de Extrude e esboço: e vá em frente e clique neste perfil. Clique no para extrusão e eu vou começar a arrastar isso para cima. Eu sei que quero que isto tenha quatro milímetros de espessura, então eu vou rápido para se isto tem um lado, novo corpo e clique. Ok, tudo bem. Agora, eu posso ter alguns filetes para estes lados aqui. Tantos clicam para Philip. Clique aqui. Esta esta borda e esta borda e nós vamos dar este raio de cinco milímetros e clicar. Ok. Ei, isso parece bom. Isso eu não poderia ir em frente e imprimir isso agora e ter uma chave totalmente funcional, mas parece um pouco sem graça, então é ah, dar um pouco de um estilo para ele. Então, hum, a fim de fazer isso, vamos em frente e criar outro esboço. Vamos esboçar criar um esboço agendado em cima desta superfície, e vou começar criando um retângulo de sensor na referência diretamente da origem. E eu vou fazer isso cinco milímetros por 45 milímetros e ter resposta. E aí está o meu retrato falado. Vamos ver se expando o meu sketch. Eu tenho um esboço que seria o meu esboço que eu fiz pela primeira vez na parte inferior. Hum, clique nisso e esse é o meu esboço. E meu esboço para é o esboço que acabei de fazer agora em cima da geometria aqui, ela em cima do modelo. Então, agora quero levar isso para você. Digamos, vamos em frente e extrudido para baixo. Vamos tentar dois milímetros negativos e disse para cortar e clicar. OK, e isso está realmente parecendo um pouco profundo demais. Não é exatamente o que eu queria que ela olhasse que eu queria. Então vamos em frente e mudar isso. Então falou em acertar o Controle Z ou desfazer. Vamos em frente e podemos usar nossa linha do tempo aqui. Então, se eu clicar com o botão direito na última coisa que eu fiz aqui, que foi esta extrusão tem função direita? Clique nisso. Se você tiver alguma coisa selecionada, ela não mostrará recursos adicionados, então às vezes você precisa sair rapidamente em um espaço em branco e voltar e tentar novamente. Então vamos para a frente, e eu vou mudar isso de um negativo para negativo e clique em OK, e lá vamos nós. Isso é um pouco melhor. Hum, tão rápido. Maneira de voltar e mudar seus projetos. Isso é qualquer coisa sobre desenhos paramétricos. É muito fácil voltar e fazer mudanças. Então vamos realmente fazer isso neste nível de captura agora. Então, vamos voltar a esta captura. Eu queria que eu pudesse ir em frente e preenchê-lo estes neste momento. Mas digamos que eu queria fazer isso no nível do esboço. Então eu vou voltar para aquele esboço e Goto adicionou esboço e vou ir Ela é esboçar filetes e eu vou escolher os lados aqui, sanduíches deste lado neste lado cuidado para não escolher a linha bash aqui e a referência onde o retângulo do sensor, porque ele permitirá que você escolha isso. Hum e eu vou apenas ir em frente e começar a selecionar cada um dos lados isto e isto e isto e isto e eu vou dar a isto um preenchimento de dois milímetros. Eu vou bater no Hunter, e eu vou clicar em Parar esboço notar como isso foi automaticamente aplicado ao meu modelo. Então agora eu vou ir em frente e preenchê-lo outra sensação que desta vez no ambiente modelo , então eu vou para modificar e ir para preenchê-lo, e eles escolhem esta borda externa e também esta borda interna aqui e dar a este cara apenas um milímetro. Bem, isso parece bom. Então lá vamos nós. É a nossa chave inglesa. Você pode até voltar mais tarde. Você sabe, colocar um design aqui se você tem um logotipo ou se você quiser colocar suas iniciais ou seu nome se você pode encaixá-lo, hum, então essa é uma opção que resta para você. 5. 5 Fazendo mudanças: Hum, mas isso é Ah, este é este trabalho chave inglesa. Na verdade, eu uso isso para Ah, e danar minhas hélices Quadcopter. Então você sabe disso. Só preciso de algo para entrar lá. Não tem que ser metal. Então eu tenho isso impresso em P L. A. A. e funciona muito bem para apertar e, em seguida, mudar minhas hélices. Então há muitos usos em que você realmente não precisa, você sabe, ficar com chave de aço. Você só precisa de algo para ter algo amarrado o suficiente. Isso funciona muito bem para ele. E essas dimensões que usei eram exatamente o que preciso para minhas hélices. Mas digamos que você queria mudá-lo. Então, vamos voltar. E digamos que você queria fazer isso maior. Ok, uh, vamos em frente e fazer o esboço e em vez de 5.15 tem essa dimensão. Digamos que você queria fazer isso seis milímetros para que possamos apenas ir em frente e mudar cabeça e você pode ver o esboço mudado. Mas a coisa é, uma vez que você clicar no esboço stop, ele irá atualizar automaticamente Sim, esse modelo. Então, novamente, apenas mais um exemplo de voltar ao seu esboço para fazer as alterações para que você possa ir em frente e rapidamente, hum, atualizar seus modelos, para que fique bem. Eu vou ir em frente e realmente apenas desfazer isso porque eu queria em 1,15 Então aperte o controle Z, e estamos de volta ao nosso 5.15 Tudo bem, essa é a chave inglesa. Você pode ir em frente e exportar isso para uma impressora 3 D e você vai descobrir que ele realmente funciona muito bem para nós, senhor. E os aplicativos desfrutam.
