Architecte résidentiel Comment créer un plan d'étage

teacher avatar Thomas Soltren, SketchUp Architect Creator

Regardez ce cours et des milliers d'autres

Bénéficiez d'un accès illimité à tous les cours
Suivez des cours enseignés par des leaders de l'industrie et des professionnels
Explorez divers sujets comme l'illustration, le graphisme, la photographie et bien d'autres

Regardez ce cours et des milliers d'autres

Bénéficiez d'un accès illimité à tous les cours
Suivez des cours enseignés par des leaders de l'industrie et des professionnels
Explorez divers sujets comme l'illustration, le graphisme, la photographie et bien d'autres

Leçons de ce cours

    • 1.

      Promo vid

      0:44

    • 2.

      Pour commencer

      1:16

    • 3.

      Configuration de votre dessin

      1:42

    • 4.

      Style de l'espace de travail

      1:07

    • 5.

      Dessin des murs

      12:09

    • 6.

      Ouvertures de portes et de fenêtres

      4:29

    • 7.

      Créer des blocs de fenêtre

      5:32

    • 8.

      Créer des blocs de porte

      4:57

    • 9.

      Insertion des appareils

      14:58

    • 10.

      Extérieur de dimension

      5:11

    • 11.

      Intérieur de dimension

      5:10

    • 12.

      Étiquettes de pièce

      4:11

    • 13.

      Annotation intérieure

      9:42

    • 14.

      Étiquettes de portes et de fenêtres

      4:18

    • 15.

      Styles de parcelles

      2:34

    • 16.

      Promo vid

      0:44

  • --
  • Niveau débutant
  • Niveau intermédiaire
  • Niveau avancé
  • Tous niveaux

Généré par la communauté

Le niveau est déterminé par l'opinion majoritaire des apprenants qui ont évalué ce cours. La recommandation de l'enseignant est affichée jusqu'à ce qu'au moins 5 réponses d'apprenants soient collectées.

1 579

apprenants

8

projets

À propos de ce cours

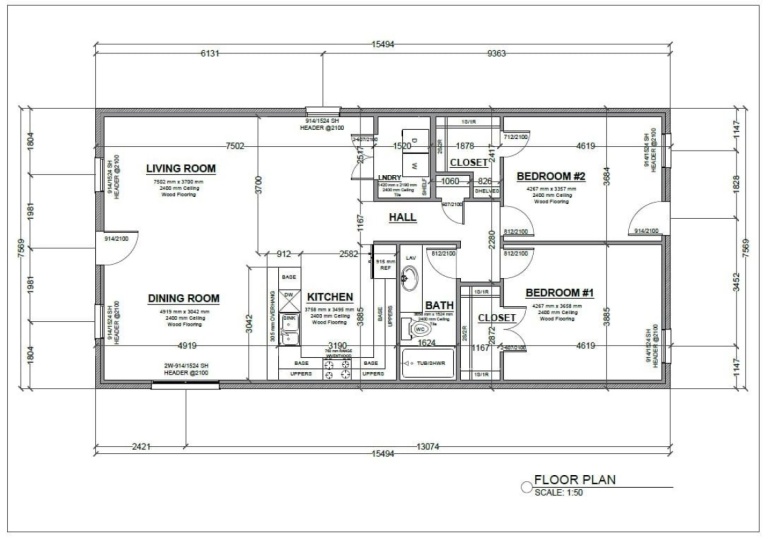

Dans ce cours, vous apprendrez à créer un plan d'étage à partir de zéro. Nous allons passer plus loin créer une maison de bain 1 chambre à coucher. Nous allons créer des dimensions des portes vitrées des murs et ajouter du texte. Une fois terminés, nous allons également nous pencher sur la façon de tracer notre dessin à l'échelle du montage. Si vous avez voulu apprendre à dessiner un plan d'étage en Autocad, ce cours est fait pour vous.

Rencontrez votre enseignant·e

Teacher Profile Image

Thomas Soltren

SketchUp Architect Creator

Enseignant·e

I have been working in the Architectural Field for over 20 years. I have designed Dog houses to multi-million dollar homes and commercial buildings. In the last few years I have focused almost entirely on 3D modeling of Architecture. I believe 3D modeling is the best way to show clients your projects. I love to continue learning and sharing the methods and tips that I have learned throughout my career. In the beginning and end it's all about creating architecture that effectively displays your design ideas and meets or exceeds the criteria of your client.

Voir le profil complet

Level: Intermediate

Notes attribuées au cours

Les attentes sont-elles satisfaites ?
    Dépassées !
  • 0%
  • Oui
  • 0%
  • En partie
  • 0%
  • Pas vraiment
  • 0%

Pourquoi s'inscrire à Skillshare ?

Suivez des cours Skillshare Original primés

Chaque cours comprend de courtes leçons et des travaux pratiques

Votre abonnement soutient les enseignants Skillshare

Apprenez, où que vous soyez

Suivez des cours où que vous soyez avec l'application Skillshare. Suivez-les en streaming ou téléchargez-les pour les regarder dans l'avion, dans le métro ou tout autre endroit où vous aimez apprendre.

Transcription

1. Promo vid: salut et bienvenue au cours d'architecte résidentiel comment créer avant le plan. Dans ce cours, nous allons créer un plan d'étage à partir de zéro. Nous allons créer une maison de deux chambres, une salle de bain avec une cuisine salon et salle à manger. Donc, si vous avez voulu apprendre à dessiner quatre plans mais que vous ne savez pas par où commencer , ce cours est fait pour vous. Je suis Thomas Soul Train et je fais des plans d'étage depuis plus de 20 ans maintenant, et j'ai appris beaucoup de trucs et astuces en cours de route lors de l'utilisation de toutes les capsules. Donc, si vous voulez apprendre à dessiner pour et pendant ce cours aujourd'hui et commençons . 2. Pour commencer: bonjour et bienvenue au cours d'architecte résidentiel sur la façon de créer un plan d'étage. Dans ce cours, je vais vous montrer comment créer un plan d'étage en utilisant auto cad light 2019 et avant que nous commencions, Si vous allez, si vous n'avez pas tous nos cad, vous pouvez aller à auto desk dot com. Et si vous allez à tous les produits et ici, vous verrez tous les produits que Auto desk offre. Et ceux que nous voulons principalement utiliser pour ce cours est auto cad ou auto cat light. Si vous cliquez sur la lumière du bétail auto, vous voyez ici vous pouvez télécharger un essai gratuit ou, si vous voulez l'acheter, vous pouvez le faire aussi bien. Mais pour l'instant, si vous venez d'entrer dans AutoCAD et que vous voulez voir si cela fonctionne pour vous, je vous recommande de télécharger l'essai gratuit. Et encore une fois, vous pouvez faire la version légère Ou, si vous voulez faire la version complète, les deux guerre à peu près la même chose pour ce cours. Ok, alors allons-y et ouvrons. Polecat, hein ? 3. Configurer votre dessin: Alors maintenant ce que je vais faire, c'est aller de l'avant et commencer un nouveau dessin. Et voici juste s'ouvre à un juste un modèle par défaut pour une bordure pour ah, 24 par 36 page. Donc nous sommes dans l'espace papier auto, et je vais juste passer à l'espace modèle. Et avant de commencer à dessiner, je vais créer une couche pour mes murs. Je vais cliquer ici, et je vais juste Teoh, cliquez sur cette icône juste ici pour créer un nouveau calque et allons de l'avant et nommer ces murs et nous allons cliquer sur Laissez-moi cliquer dessus et je vais double-cliquer pour faire ce calque actuel et changeons la couleur de ce calque et je vais aller avec le vert dans nos couleurs d' index et cliquez sur OK, ok . Et une autre chose que je vais faire Teoh, juste que je vais vérifier, c'est les unités que je vais dessiner dans ce plan. Donc je vais aller Teoh mon onglet de format ici et cliquer sur les unités. Et ici, je vois que je suis dans des unités architecturales avec la précision de 1 1/16 de pouce et mes angles sont réglés à des décimales et mes compétences de recherche sont de deux pouces. Et tu l'as changé si je le voulais. Mais je vais juste y aller et le laisser tel qu'il est, et je vais y aller et cliquer. OK, OK. Alors maintenant, je suis prêt à commencer à dessiner. 4. Style de l'espace de travail: Ok, Donc une autre chose avant de commencer est que si vous regardez mon ou un cad, vous remarquerez qu'il n'est pas réglé sur la valeur par défaut que tout le feu de bétail 2019 vient avec . Et c'est parce que je l'ai réglé sur le mode classique AutoCAD. Maintenant, pour le mode classique, il y a plusieurs façons de réinitialiser votre auto cad, si vous le souhaitez. J' ai juste commencé à utiliser Auto cad il y a de nombreuses années, et je me suis vraiment habitué à avoir ce motif classique mis en place. Et si c'est quelque chose qui vous intéresse, il y a de bonnes vidéos sur YouTube sur la façon de réinitialiser votre auto cad à ce mode classique. Je ne vais pas passer par ça si ça vous intéresse. Vous pouvez regarder cette vidéo ici, hum, sur YouTube à ce sujet, mais vous devriez être capable de suivre si vous avez réglé ça, vous ou non. 5. Dessiner des murs: Ok, alors commençons à dessiner nos murs. Je vais faire est de taper pl pour Pauline. Sélectionnez n'importe où sur l'écran et aller Teoh, allez 50 pieds et descendre 24 pieds. Revenez 50 pieds et tapez c pour les vêtements. Maintenant, je vais décaler 4 pouces et on va se décaler à l'intérieur. Et puis je vais à nouveau compenser à cinq pouces pour notre rebord de brique. Donc là, nous avons notre décalage de cinq pouces là-bas. Et maintenant, je vais faire exploser la ligne intérieure que j'ai fait ici pour que je puisse utiliser ça pour compenser mes murs intérieurs. Donc ce que je vais faire maintenant, c'est que je vais commencer à poser mes murs et taper 14 pieds. Réponse et bouleversé. Applications de quatre pouces. Essaie encore ça. 14 pieds. Maintenant, vous êtes tous prêts pour pouces et a été décalé. Cette 15 pieds huit pouces à nouveau décalé Quatre pouces. Et celui-ci, nous allons vous compenser. Euh, SE 4 pieds et il a 4 pouces. Ok, maintenant, tracons une ligne. Je suis désolé. C' est encore une fois décalé. Ici, de ce côté-ci. Je vais encore compenser ce décalage de 12 pieds. Quatre pouces. Et je vais utiliser la commande trim maintenant. Quand tu commences à couper ça. Donc ça va être nos deux chambres. Et je suis un peu juste ça dans une minute. J' essaie juste de commencer ici. Et décalons ce mur de quatre pouces, en fait. Pour ce faire, prolongons cette guerre ici. Et je l'ai fait à nouveau E x pour X, puis j'ai sélectionné ce mur. le bouton droit. Et je vais vous sélectionner ces deux-là pour l'étendre là-bas, et nous allons nous décaler pour un couloir de trois pieds six pouces par ici. Et c'est le contraire. Quatre pouces. Et maintenant, coupez une partie de tout ça, d'accord ? Et c'est nettoyer un peu plus, d' accord ? Et j'ai rendu justice un peu plus sur l'avenir, mais continuons d'aller de l'avant, et je vais aller de l'avant, compenser ce trois pieds six ici. Oh, désolé pour ça. Euh, en fait, voyons, ce que je veux faire, c'est que j'essaie de critiquer le placard ici, donc on va aller à six mètres de ce mur. Allons décaler 4 pouces. Et en fait, je ne veux pas que ce soit cette montre. Allons-y. Trois pieds six ici. Je vais aller me débarrasser de ces décalés de 4 pouces, car ça va être une zone de bain. Hameaux décalés de quatre pouces à nouveau. Ok, donc maintenant je vais couper ça là-bas, avoir sa coupe, et on va couper. C' est bien, et il va nettoyer ça et va réellement utiliser la commande Philip, alors remplissez-le. Uh, et rayon gardera quel type sont pour rayon le gardera à zéro. Et qu'est-ce que les avantages Sélectionnez les lignes BC qu'il a répondu. Répondez encore à cette commande. Et nous y allons maintenant, mais chaque course s'étend. Ok, donc ce que je veux faire, c'est que je vais créer une porte pour ma salle de bain ici. Donc ce que je veux faire, c'est qu' une fois qu'il a tracé la ligne décalée de 4 pouces et mes portes à des fins standard, je vais juste faire toutes mes portes à 2 pieds 8 et bouleverser ça. Et je voulais faire et décaler quatre pouces à nouveau. Je vais aller de l'avant et déplacer ces deux murs à ce point là et aller de l'avant et créer des garnitures qui utilisent la commande trim là-bas. Et, euh, étendons ça à l'autre côté aussi. E x et ce serait la porte de ma chambre ici. Ça va les nettoyer. pourrais soulever ça et tirer cette ligne en arrière. On y va. D' accord. La ligne ici. Et ça va être la zone pour ma cuisine. Donc je vais compenser deux pieds, ce qui est la mort standard pour les armoires. Je vais étendre mon mur jusqu'à ce point, et je veux sortir et faire cette ligne avec ça, donc je vais vous étirer le commandement. Je vais choisir ces murs, et on y va. Effacons ça. Ok, donc ça va commencer à se développer dans notre cuisine. Ce sera notre bain. Ce sera notre placard pour cette chambre. Et ici, nous avons un placard pour cette chambre, et je vais aussi créer un placard pour le hall, qui est aller décalé trois pieds qui reviendra en deux pieds et vous décaler quatre pouces et il va empiéter un peu dans le placard. Mais c'est bon. C' est un grand placard de toute façon, donc ce serait un placard. C' est un placard pour le couloir. Et on a, euh, la porte d'une chambre et ça va aussi être une porte. Et ce que je vais vous faire, Sénateur, cette porte est une ligne forte. Tiens, Teoh, tracez une ligne là-bas et on va décaler un pied quatre dans chaque direction. Donc, ce sera égal à deux pieds huit. Qui est ouais, je veux étendre. Voyez si je pouvais faire ça. On y va. OK, tailler et les histoires que. D' accord. D' accord. Alors continuons. Vous voulez Teoh, Disposez notre cuisine donc ici va faire un four réfrigérateur et l'évier, donc c'est un peu une cuisine en forme de U. Donc, pour un réfrigérateur, nous voulons un minimum de 36 pouces, ce qui fait trois pieds, mais nous voulons lui donner un peu plus d'espace que ce que juste les orteils ont. Donc ce n'est pas complètement serré à trois pieds. Donc je vais aller 3 pieds 2 pouces pour l'espace de mon réfrigérateur et aller de l'avant et couper ça. Et puis cela commencera mes armoires ici. J' ai souvent été deux pieds pour mes armoires sur ce mur et je vais décaler deux pieds. Donne-moi 30 pouces pour ma portée. Dire que deux pieds à nouveau et ce sera là où notre cuisine commence à venir autour de cette façon. Je vais décaler trois pieds. Oui. Allons faire un peu de rognage. Ok, alors décalé. Trois pieds pour notre évier et deux pieds pour un lave-vaisselle. Je vais aller jusqu'aux pieds comme ça. Ouais, on va aller de l'avant et fermer ça. Alors coupez à nouveau. D' accord. Permet de couper une partie de cela aussi bien. Donc, pour les armoires que vous voulez dio incréments de trois pouces est la norme. Donc généralement, ils commencent environ 12 ou 9 à 12 pouces, et ensuite vous pouvez généralement augmenter vos incréments de trois à partir de là. Donc ce que j'ai ici, c'est je vais avoir une portée de 30 pouces ici. Évier de 36 pouces, lave-vaisselle, réfrigérateur de sorte que ce sont essentiellement les principaux composants d'une cuisine, et puis nous aurons sur le bar étendu ici, et, euh, je va probablement en ajouter un autre. Um, voyons que vous allez ajouter deux pieds de plus à cette cuisine ici, allongeons ce qu'il prolonge rapidement. Et amène ça par là. D' accord. D' accord. Donc, gros, juste en étalant la base, euh, disposition de ça, aide cette maison, et nous aurons un surplomb ici pour ça, euh, en gros, juste en étalant la base, euh,disposition de ça, aide cette maison, et nous aurons un surplomb ici pour ça, euh, île, sa péninsule. Et ce sera notre salle à manger, notre salle familiale. Et là, je vais mettre une buanderie. Alors la prochaine chose que je veux faire est d'aller de l'avant et de couper le reste de nos portes. Alors, ici, je m'en vais. Teoh, je pense qu'il y a et faisons, euh, portes de quatre pieds de large donc décalées pour alimenter chaque chemin et laisser ça et voyons ce qu'il y a à une porte pour notre placard ici. Et ce que je vais faire, c'est que je vais le centrer. J' aurais pu juste ici, et je vais aller à la plus petite taille de porte pour nos causes et faire un pied deux pouces chaque sens, donc ça nous donnerait une porte de deux pieds quatre un peu plus petite que l'entrée de nos chambres . Juste parce que c'est un placard n'a pas besoin d'être aussi grand. Et allons de l'avant et coupez le mur ici et allez-y et décalez deux pieds pour un placard. Ici. Donnez-lui un peu plus grande porte. Puisque c'est un placard à figurines et c'est une garniture. Il va tout sélectionner ici, et nous allons juste couper nos murs tout autour. Ok, donc c'est à peu près les murs de notre maison. Donc maintenant, la prochaine chose que nous allons faire est d'ajouter quelques fenêtres. 6. Les portes et les fenêtres: Ok, donc maintenant on va ajouter des ouvertures de portes et de fenêtres à notre plan ici. Donc ce que je vais commencer à faire, c'est juste compenser quelques lignes pour nos portes. Et je vais juste choisir ici, au milieu. Ce sera pour notre porte d'entrée, et on va décaler un pied six pouces pour une porte de 36 pouces. Et allez et supprimez ça. Allons de l'avant et taillons, et je vais aller de l'avant, décalé. Trois pieds six pouces sur le côté peut décaler trois pieds pour une fenêtre. Je vais couper ça et tu sais que je vais encore tracer une ligne. Donc je pourrais juste juste du centre ici dans AM I pour miroir, prendre ces deux juste à partir de ce point central et juste cliquer sur Non pour, euh, créé copie notre original Julie. Je veux dire, alors on va supprimer ça. Donc maintenant, nous avons tous 36 pouces quand j'ai une porte, deux fenêtres ici, et ceci à une fenêtre de cette guerre ici. Et faisons-le. Allons à trois mètres de ce mur, et puis ce sera une autre fenêtre de 36 pouces. Allons l'étendre là et nous allons le faire et couper. Coupez-le. Et maintenant c'est à certains à l'arrière de notre maison. Donc ce que je vais faire ici, c'est ajouter une porte et une fenêtre. Alors allons-y et décalons. Faisons six pouces du mur. Peut aller jusqu'à notre porte. Ne prolonge pas ça, et on va bien tailler toutes ces lignes. Et, euh, tu sais quoi ? Gardez-le juste à ces incréments de trois pieds et ceux-là, et je ne veux pas qu'il soit trop près du bord ici, alors voyons. 23 Ok, c'est bon. On partira, et je vais aller de l'avant et rendre ça symétrique ici, donc je vais le faire, je vais aller chercher ce point central à nouveau. Et allons de l'avant et mettons-le cette fenêtre là et allons-y et découpons ça. Et il y va. Et maintenant, nous avons, euh, une pièce ici avec nos fenêtres. Prends une fenêtre là et ce sera un bain. Donc on n'a pas besoin de fenêtres ici. Nous n'avons besoin de rien. Voici bien pour notre buanderie. Et ça a l'air bien. Alors maintenant ce que je dois faire maintenant que j'ai toutes mes ouvertures. En fait, un de plus. Ajoutons un autre sur ce mur pour notre salle à manger. Alors je vais y aller dans ce siècle. En fait, avant de le faire, je suis décalé A, um, décalé 12 pouces pour mon surplomb de barre. Et puis je vais centrer une fenêtre dans cet espace. Je vais tracer une ligne, sortir et on va faire une double fenêtre ici. Va trois pieds des deux côtés et c'est supprimer qu'il est taillé. Et voilà, nous dio. Donc maintenant j'ai toutes mes ouvertures pour mes fenêtres propres. J' ai donc toutes mes ouvertures pour mes fenêtres et toutes mes ouvertures pour mes portes, sauf une ici. Allons-y. Je vais juste en faire une petite porte, juste une porte de deux pieds. Je vais aller 12 moteurs de chaque côté. Supprimons ça. Et ça. Coupez ça. Ok, donc maintenant nous avons toutes nos ouvertures pour nos portes et nos fenêtres. Alors maintenant, allons de l'avant et commençons à les remplir avec des symboles réels de fenêtre et de porte, et c'est 7. Créer des blocs de fenêtre: Donc, pour dessiner nos fenêtres, ce que je vais faire, c'est créer un bloc de fenêtre. Donc, pour ce faire, je vais aller de l'avant et dessiner ma première fenêtre et aller de l'avant et taper l pour ligne. Et je vais juste dessiner cette fenêtre. Je vais l'aligner sur mon mur, pas sur la pause. Et puis ce que je vais faire avec le frein, c'est que je vais décaler un pouce et sortir de pouce juste pour un rebord de fenêtre et une ligne de paille ici. Sortez de pouce et nous reviendrons ici et il va utiliser la commande Philip pour nettoyer ça. Et je vais tracer la ligne ici, et ce sera notre véritable fenêtre. Et il est décalé d'un pouce. Sept est là, et faisons un peu de coupe. Excusez-moi, j'y vais. Teoh, changez ça en White. Donc ce sera en fait notre verre. Alors et je veux dire, faites ça là. Je vais me débarrasser de cette petite ligne supplémentaire. Il y a chevauchement. J' ai pas vraiment besoin de ça. Et avec le match, utilisez le match. Je suis désolé, m un pour match La propriété va cliquer ici. Cliquez là et l'imagine avec cette couleur bleue. Ok, donc maintenant j'ai créé une fenêtre que je peux utiliser dans tous mes domaines ici. Donc je vais faire pour créer un bloc. Ça ne va pas Teoh ? Um type bloc droit W w uh, marche B l O c k Réponse. Et il va me demander de sélectionner l'objet à partir de lequel je veux créer un bloc. Et on a laissé toutes les lignes utilisables ici pour ma fenêtre, et ils vont faire un clic droit. Et je veux choisir un point de base. Donc je vais aller de l'avant et cliquer dessus pour mon point de base, et puis il va me demander une destination, et je vais Teoh juste laisser ça et cette valeur par défaut plein que j'ai là et cliquer. OK, ok. Donc, il n'a pas créé celui-ci dans un bloc. Mais si je vais insérer maintenant, je devrais avoir ce bloc là-dedans et je ne me souviens pas de ce que je l'ai appelé. Revenons à bloquer comme des objets et OK, je viens de l'appeler un nouveau bloc. Malheureusement, en fait donné un meilleur nom, mais allons-y. Si je vais insérer le bloc et il devrait être ici. Et non, je pense que tu le trouveras. Alors allons ici deux blocs et ça devrait s'appeler Nouveau Bloc. Là, il est ouvert et vous obtenez juste comme, quel que soit le dossier que vous voulez et juste aller cliquer. OK ? Et il y a mon bloc et je clique là, et il me demande de pouvoir aller de l'avant et ajuster en rotation de celui-ci. Je vais laisser cette réponse pour entrer cette commande à nouveau. Ça va ? Et j'ai juste fait le tour où j'avais une fenêtre de 36 pouces et j'ai mis ça dedans et je n'ai pas vraiment vu ça, non ? Va juste entrer. Il y a pour tourner. C' est comme le point final. On y va. Copie ça, Hamlets. Copie ça ici, G o. et donc celui-ci est une double fenêtre. Donc je vais faire, c'est que je vais emprunter ça, et on va juste modifier un peu pour celle-là, et on va faire exploser ce bloc. Ok, maintenant, Teoh, étire-le comme ce point de terminaison Teoh ici et puis ça va être une double fenêtre. Je vais tracer une ligne ici et décaler un pouce de chaque côté. Juste 11. Sachez qu'il s'agit d'un moule ensemble fenêtre. Et une chose à garder à l'esprit, c'est que tu n'as pas vraiment besoin de Teoh. Dessinez la fenêtre. Exactement les moyens mis en place. En gros, vous dessinez un symbole. Il y a un symbole de fenêtre. Donc tant que tu seras juste quand on va la dimensionner, on va dimensionner au centre. Et cela devrait suffire pour une des maisons en cours de construction. Ils pourraient trouver un centre et n'importe quelle ouverture grossière de la marque particulière qu'ils achètent des fenêtres. Si vous avez le centre, vous devriez aller bien quand vous allez arrêter ça. Donc d'accord, donc on l'a. On a sauté dans toutes nos fenêtres. Maintenant passons à autre chose, Teoh faisant les portes. 8. Créer des blocs de porte: D' accord. Maintenant, pour ajouter nos portes, je vais utiliser une fonction similaire. Nous allons créer un bloc et retirer la ligne à 3 mètres, et je vais Teoh 1,5 pouces et il va revenir trois pieds, demander de près, et puis je vais dessiner un cercle et connecté à ce point. Ils sont en fait méchant me réinitialiser cercle, et je voulais me connecter là. Alors maintenant, faisons un peu de coupe, quelques rognures ici et là, nous allons. Donc nous avons notre porte, et je vais changer la couleur de ça. Je ne veux pas être les mêmes que les fenêtres. Je vais utiliser la couleur magenta et allons de l'avant et créer un bloc. Donc, allons au bloc w à nouveau, sans poignée comme ce sont des objets et un clic droit. Et cette fois, donnons-lui un nom approprié et on l'appelait porte, OK. Et encore une fois n'a pas créé celui-ci en bloc. Mais c'est bon. Et je vais te montrer un truc que tu peux utiliser le même bloc pour d'autres portes. Quelque chose à frapper, insérer , euh, bloquer et bon à parcourir. Et je pense qu'on appelle la porte juste là. Andi, en fait, je n'ai pas choisi un point de base. Essayons encore une fois. Um était bloc créatif à nouveau avec le point de base, donc vraiment w bloc choisir le point de base là, Riggio. Et voyons si ça me laissera économiser sur le même. Oui, nous voulons le remplacer. D' accord. Et allons insérer la porte de bloc et oui, nous voulons la redéfinir. Et on y va. Ok, donc maintenant cette porte est que ça va être une porte de 36 pouces, que je n'ai que deux portes de 36 pouces en haut, donc j'ai perdu ma porte. Ok, c'est là. D' accord. Et on y va. Donc ça va parfaitement là, parce que c'est une porte de 36 pouces. Mais, euh, pour ces, je vais devoir juste pour que nous puissions faire cette échelle de type et monsieur, avoir une sélection, sélectionnez point qu'il y a pour la longueur de référence clic d'ici à ici, et puis je vais le traîner vers le bas. Je vais aller de l'avant et près de cette porte car elle balançait une balançoire à l'intérieur de la pièce et allons de l'avant et la porte miroir je vais juste frapper près de ça là-bas. Et ça va se refléter ici aussi. Et cette porte de copie pour placard ici. Et je voulais ouvrir dans l'autre sens. Um, oui, je le veux comme ça et cliquez là et encore, c'est la mauvaise taille. Donc je vais faire cette échelle et faire référence à ce point, faire là et juste l'échelle vers le bas à cette zone. Ok, alors continuons maintenant. Je vais faire la même chose ici, passant par ces portes et nous allons Skillet. C' est comme les deux comme le point qu'il y a pour référence. Cliquez une fois. Réfléchissez, faites glisser nos bouches. Et ce frottis. Mais j'ai simplement laissé ces deux-là voulaient ce procès juste là. D' accord. Et prenons cette porte pour notre placard ici, et on va cliquer sur cette ouverture. Et nous avons encore un ensemble de portes ici, et c'est en fait une double porte. Donc cette copie et nous allons juste il y a un miroir. Et là nous dio donc là nous avons ajouté nos portes dans cette maison 9. Les de Inserting de Inserting: Ok, alors maintenant, allons de l'avant et ajoutons quelques accessoires à notre plan de quatre. Donc la première chose que je vais faire est d'ajouter des étagères à notre cause. Il va décaler un pied et avoir cette auto juste enveloppant autour de là et nous allons nous décaler ici. Mais ici et un pied là-bas et même pour notre pour notre buanderie vont ensemble pour lui-même là-haut et pour un placard. Et ajoutons des armoires de promenade à notre cuisine et nous le ferons. Et c'est bien. Ça doit être une coupe. Bonne coupe que et nous allons couper sont têtus. La marche se passe là-bas, et nous voulons changer la couleur de mes armoires de guerre. Rends-le blanc. Et en fait, pour toutes mes photos, je vais aller avec une couleur blanche allait correspondre aux propriétés, et je vais compenser deux pouces. Donc, pour mes étagères dans le placard, je veux avoir une étagère et une tige donc typiquement vous pouvez montrer une ligne de tableau de bord en dessous. Vous êtes ou offset deux pouces et nous allons montrer une ligne de tiret et cela signifiera notre tige et nous sommes bons et avons cela ici et changer la couleur et le type de ligne Donc 1er 1 pour changer la couleur en Magenta. Et ici, je veux passer à une ligne de tiret. Mais vous ne voyez pas la ligne pointillée ici. Quelque chose à cliquer sur d'autres et nous allons charger. Et nous allons aller Teoh charger quelques types de lignes différents ici. Ou vous pouvez sélectionner de tous si vous voulez juste maintenir enfoncé, déplacer et sélectionner tout, mais je ne vais pas sélectionner tous les, je vais sélectionner Faisons quelques lignes centrales et certains demandé, pas encore Ici il pointillé et sont lignes cachées. Donc on va les charger dans notre dessin, juste vous savez. Ok, maintenant je m'en vais. C' est encore comme ça. Et maintenant, ils apparaissent ici et disons tiret à et la raison pour laquelle je suis si petite parce que mon échelle de type de ligne est un raccourci. Il a mis le pied un. Donc je vais changer ça pour faire 48. Un peu trop. Prenons une échelle de type de ligne. 12. Alex. Mieux. Ça ne devrait pas y aller. J' essayais 48. Oui, je voulais dire 24. C' est LT 24. Ok, essayons ça pour l'instant. Va faire correspondre que cela correspond à plus de propriétés ici. D' accord. Et celui-là, je n'y vais pas. Teoh montre une tige en dessous parce que celui-là va juste dire que c'est juste étagère juste étagère. C' est juste une étagère ici, et ce sont des habitudes de marche aérienne. Et aussi une autre chose quand un changement est plus armoire au-dessus du réfrigérateur pour le réfrigérateur . Je voulais être aligné avec le réfrigérateur. Ok, allons-y et on va régler ça. Et pour mon lave-vaisselle, je vais aller de l'avant sur, euh, allons-y, Teoh couche blanche et on sort juste. Et c'est une sorte de Ah, symbole universel pour un appareil. Donc ça va montrer qu'il y a un lave-vaisselle, sorte d'application là-dessous, et on se débarrasserait de ces lignes supplémentaires dont je n'ai pas vraiment besoin. Et d'accord, donc Ok, encore une chose avant d'importer des photos et de décaler deux pieds pour mon meuble de toilette pour ma salle de bain et de décaler trois pieds pour une baignoire ou une douche et ensuite décaler trois pieds pour l'espace pour placard à eau ou totalement. Et on va changer ces Teoh blanc et on y va. Donc ce sera notre vanité, nos toilettes et sont, euh, baignoire douche. Ok, donc on veut affirmer quelques blocs, pas vrai ? Donc on peut aller à Teoh dans deux endroits différents. Les combats, un très bon blocs et un que je vais mentionner ici est cad Dash blocs dot net. Donc ils ont, ah, beaucoup de blocs que vous pourriez télécharger gratuitement que vous pouvez utiliser dans l'ordre, chat. Donc je suis juste sélectionné un couple ici. Ici, nous avons quelques éviers Bloxham placard d'eau juste une assez bonne variété, et vous pouvez créer certains d'entre eux par vous-même. Ou vous pouvez simplement les télécharger et les importer dans vos dessins. Tout ce que vous avez à faire est de cliquer sur télécharger et vous serez en mesure Teoh, ouvrir ces. Et là, nous avons de la pluie. C' est donc un très bon bloc de podiums point net. Il y a un site web ici et revenons à Vous dessinez. Et j'ai déjà téléchargé certains d'entre eux, donc je vais y aller et regardons d'abord regarder nos armoires d'eau et il va sélectionner un. Juste rien à faire pour une petite maison. Um, donc faisons-le, euh ouais, ça pourrait peut-être marcher, en fait faire quelque chose d'un peu plus gentil. Ce qui va et va choisir la bonté comme celle-ci ici. Ok, donc j'ai juste une copie pour ça, je vais retourner à mon dessin et le coller. Et là, voyez-vous, la balance est joli bureau. Je vais frapper échelle. Et je crois pour ces cad .net. Si j'ai réduit 2,5, je pense que cela met le juste à propos de la taille correcte. Et il se déplace vers ici, et je vais me préparer à déposer ça là. Et avant que je ne fasse ça, je vais décaler trois pieds ici et on sera là, et c'est vous voyez, nous centrons notre baignoire là, donc je vais faire un mètre six, et c'est souvent ça à un centimètre de la mur. Je crois ça. Ok, je vais choisir un point central pour mon évier, et allons de l'avant et choisir un évier. Et je crois que c'est là. Et en fait, c'est pour l'évier de cuisine. Alors passons aux lavabos, et je vais choisir euh, celui-là juste ici. C' est bon. Modifier. Copier. Les mains vont ici et ça colle. Et allez-y. Routes mangent ça. En fait, je suis désolé échelle et on va aller 0,5 Ça va bouger ça, et on va le faire tourner. Et ça se passe plutôt au centre de cette vanité, accord ? Et si vous voyez, la couleur est différente. Si je vais ouvrir le bloc et que j'ai sélectionné tout, euh, ça devrait aller à la couleur blanche. C' est le pronostic sur cette couche zéro. Laisse-moi fermer. Enregistrer les modifications Peut voir qui passe essentiellement par la couche. Si bien, je vois. Essayez de l'ouvrir à nouveau. Essayons encore ça. Euh, ont explosé et il va par couche. Nous voulions juste être blanc, quelque chose de clic enregistrer. Et il devrait y avoir du blanc, peu importe les couches sur. Ok, bien. D' accord. Donc maintenant j'ai besoin d'une baignoire pour ma région ici, et je vais juste créer la mienne ici, et je vais faire une ligne de pipi. Je vais tracer une ligne par ici et elle s'est fermée. Et passons à décaler environ trois pouces. Et, euh, je vais utiliser Philip Command et regarder. Il fait environ trois pouces. Eh bien, je ne vois pas juste donner un peu autour des bords là-bas. Euh, rien de vraiment fantaisiste juste de faire pousser leur photo d'orteil ici. Et je veux dire où le robinet va être quelque chose de bon et juste dessiner. Juste un petit triangle ici pour dire que c'est là que ça devrait être la douche. Et ça va laisser tomber ça là. Riggio. Cela va changer la couleur d'un calque à nouveau. Vous dessinez juste des symboles, pas essayer de dessiner le produit exact. Ça va être là. C' est bon si vous trouvez un produit exact et que vous en avez un fichier chat, vous pouvez le jeter dans, hum, mais ce n'est pas totalement nécessaire. A moins que ce n'est pas une taille standard et que vous montrez un peu de vidange, il y a bien, ok, bien. Maintenant, insérons quelques photos de notre cuisine, qui va être un aérateur de réfrigérateur arrangé dans un évier. Alors allons-y. Teoh sont des gammes ici, et nous allons juste sélectionner quelque chose de assez générique. Hum, on va juste y aller. En fait, allez avec celui-ci ici, copiez, copiez, et c'est bon de le coller dans notre dessin, puis de le mettre à l'échelle 0,5 et c'est ah, un peu trop petit. Donc je vais aller et exploser et aller l'étirer à oups, explosé à l'heure. Voilà, et on va l'étendre là où on doit être. Très bien, donc ce serait notre gamme. Et puis nous allons trouver un réfrigérateur. Et je crois que nous avons ici sous les appareils électroménagers et celui-ci ici, je pense, est bon. Donc il allait sélectionner cela et allons à notre plan et le coller dans, hum, hum, échelle vers le bas 0,5 rotation et encore, c'est ah, assez grand. Donc celui-là est probablement beaucoup plus grand que je ne le pensais, mais, euh, ça se soucie encore une fois. C' est une référence sur leur et leur Riggio hors de travail pour cela. Et voyons, donc nous avons que maintenant besoin de notre évier. Donc je vais aller tracer une ligne ici. J' ai donc un point central pour mon évier, et c'est donné. Teoh chante ici, en fait, éviers de cuisine qui viennent d'être choisis. Celle-là devrait être bonne. C' est à une copie. Quatre plan et il colle. Je dirais de mettre à l'échelle Dam 0.5 et de le déplacer, Teoh là, et il est juste de le pousser dehors. Petit bord. Débarrassez-vous de ces lignes. Et on y va. Alors maintenant, nous avons notre réfrigérateur, notre évier. Nous avons nos appareils de salle de bain. Eso nous avons besoin d'une laveuse et d'une sécheuse, que je vais juste en prendre un d'un autre dessin que j'ai fait ici. Juste quelques symboles très basiques juste pour certaines rondelles de taille standard, sécheuses et collées. Et il va le faire tourner. Et on va juste au centre de Teoh, il tracer une ligne là pour saisir le centre des deux. Ouais, reviens juste à ce mur là-bas. Et une chose que je vais faire ici, c'est que ce mur est un mur de fourrage. Mais quand on a tant de planification sur le mur, on voulait être un peu plus épais, donc je vais étirer ces deux pouces. Donc maintenant, c'est un mur de deux par six, et là nous avons notre sèche-linge. On a l'étagère au-dessus, Tom, et on va dessiner le tableau de bord juste pour montrer qu'il est au-dessus. Et c'est bien aussi. Il n'a pas vécu. Voilà, tu y vas. Et je pense qu'on est bons. Donc nous avons tous nos appareils en ce moment et nous avons nos, hum, portes, fenêtres et tout. Donc une autre chose qui va montrer ici a montré son tableau de bord caché pour que vous sachiez que c'est une ligne forte ici. Donc ce que je fais ici est de montrer que c'est ce que ces armoires de guerre aérienne au-dessus de ces armoires de base aérienne . Et cela montre que vous avez une armoire de base, une armoire de base pour lave-vaisselle, et ceci est en surplomb. Donc, la façon d'étiqueter celui-ci arrive à la partie ing et texte de ce cours . Mais jusqu'à présent, ça a l'air bien. Alors passons à la partie suivante. 10. Extérieur de Dimensioning: Ok, donc la prochaine chose que nous voulons faire est d'ajouter des dimensions à ce dessin. Donc je vais faire est d'aller aux couches, cliquez ici pour donner dans ces couches. Je vais créer un nouveau calque, et on va appeler ça et je vais changer la couleur. On va juste y aller avec ce neuf. Il suffit de cliquer, OK ? Et les bâtons de ça. Et maintenant, nous voulons définir nos styles de dimension. Je vais taper d dims pour notre gestionnaire de style de dimension et voir, j'en ai un qui est déjà créé ici. Mais juste pour te montrer ce que j'ai fait, je vais cliquer sur Modifier. Et ici vous pouvez voir que j'ai, Ah, la couleur de la ligne de cote définit un neuf les couleurs à neuf. Juste le décalage de l'origine. Donc, si vous voulez juste copier ces paramètres que j'ai, vous devriez sortir avec le même style exact que j'ai. Et ici, j'utilise juste ce style de tique architecturale ici. Pour que tu vois, je pourrais le changer. Je n'ai fait que cette tique architecturale, hum, pour les dirigeants, elle montre la flèche des vêtements. Et voici la taille aérodynamique et passons au texto. Donc, il est juste d'utiliser mon texte standard maintenant que j'ai défini. Et si je voulais voir ce que c'est, je vais ici et vous voyez, ça fixe une antenne standard de la hauteur de ses six pouces. Encore une fois, je pourrais les modifier si je veux. Je crois que ceux tels qu'ils sont pour l'instant et voyons prend un homme de ligne est, Ah, beaucoup de avec la ligne de dimension afin que vous puissiez voir les différences là et un placement de texte est au-dessus de la ligne de cote et les ajustements ici. Nous n'avons pas d'échelle globale. C' est juste dit à celui-là, et c'est assez important pour toi. Si tu t'embrouilles avec ça va, Teoh change assez radicalement la taille de tout, donc juste que tu pourrais copier ça. Laisse-le là. Voici une autre chose importante pour les unités primaires. Assurez-vous que vous n'avez pas dit à l'architecture. C' est dans ça que vous travaillez et la précision. Je l'ai juste à un demi-créneau. Je n'ai vraiment pas besoin de faire plus précis que ça pour ce que je fais en ce moment. Maintenant, si je fais quelque chose de plus détaillé, vous savez, un cabinet, euh, exposer les détails. Je devrai peut-être être un peu plus précis que ça. Mais pour ce qu'on fait en ce moment, c'est bien. Ok, donc ces autres que je n'ai pas vraiment besoin de faire quoi que ce soit, alors je vais laisser ça comme ça ISS, et je vais cliquer, OK ? Et assurez-vous juste qu'il est mis à jour, et je vais fermer ça. Maintenant, je vais aller ici et aller à cette couche de dimension, et je vais commencer à dimensionner. Je vais donc cliquer ici pour mes dimensions linéaires. Et ce que je veux faire en premier, c'est que je veux obtenir quelques dimensions globales, donc juste cliquer là, et je vais juste entrer pour revenir dans ces commandes et décaler là. Donc, pour ces dimensions extérieures, ce que je veux vraiment obtenir, c'est , c' les ouvertures des fenêtres et des portes sont vraiment et tous les décalages que le plan peut avoir. Donc, pour l'instant, ce plan est que c'est juste un rectangle, Donc il n'y a pas vraiment d'autres décalages, donc c'est assez facile dans la dimension. Mais, euh, la chose principale que je veux faire est d'obtenir les décalages des murs et les emplacements des fenêtres et des portes. Donc, je veux le centre de ça. Donc je vais avoir une ligne dessinée ici et ça va tracer une ligne. Bon, maintenant, revenons à Dimension ing. Et je pourrais cliquer sur cette dimension continue ici, et elle continuera à partir de la dernière dimension. Et je clique sur Centrepoint là-bas, et continuons à faire le tour de la maison. Mais les extrémités et pointer et essayer de le garder assez uniformément espacé et mesuré au centre de la fenêtre au bord du mur. Et faisons la même chose pour le dos ici et encore, Um, va à l'un, hein ? Flair pour tracer une ligne ici pour le bord de la maison et on va changer le code Alors mordez pour ça. . Revenez à Calque de dimensions. Je pense que je le fais sur les zones dimensionnelles. Déplaçons que Teoh un f change son blanc aussi. Oui, et d'accord, allons faire tes dimensions jusqu'à la suite. Donc maintenant, nous avons dimensionnel complet extérieur demain 11. Intérieur de dimensionnement: Ok, donc maintenant pour l'intérieur, c'est un peu différent. Donc nous voulons faire est de revenir dans notre dimension, euh, outil ici. Et je vais dimensionner de l'extérieur à un seul côté du mur. Et la raison pour laquelle je veux le faire comme ça est parce que quand ah, constructeur ou cadre est en train de poser la maison qu'ils veulent faire une sorte de ah, chaîne de dimension continue. Pour que, euh, ils puissent disposer toutes les balles ou indiquer où tous les murs seront disposés. Donc tu ne l'es pas. Vous allez seulement étiqueter la dimension d'un côté pour que maintenant, je suis sûr que quatre pouces donc la taille nominale du bois est 3,5. Mais quand vous ajoutez de la feuille de roche, c'est en fait 4,5, mais nous ne montrons que quatre pouces. Mais s'ils n'en mesurent qu'un seul côté, ils peuvent les poser tous, et tous vos murs sortiront correctement là où ils sont censés être. Mais si je mesure 4 pouces, alors ça va devenir difficile pour eux de poser le mur parce qu'elle n'est pas là. Donc, c'est soit vous dessinez ce 3.5, puis vous pouvez mesurer un mur ou vous ne cotez que sur un point ou un point central. Les points centraux deviennent un peu plus problématiques, un peu plus difficiles à dimensionner. Mais j'essaie donc de rester cohérent. Quel que soit le style de dimension que vous utilisez ici, vous pouvez voir que je suis allé de l'extérieur à un côté à gauche, à gauche, puis à l'extérieur à nouveau. Donc et ici je pourrais faire la même chose pour ça. Va juste frapper ce mur là et juste le faire juste là-bas et je n'ai pas besoin de continuer a déjà dû mentionner, mais j'essaie de garder, euh, juste une chaîne continue de dimensions autant que possible. Et allons de l'avant et commençons à ce bout de la maison et je mesurerai à l'endroit où commence les armoires de base . Donc ça va être juste ici. Et continuons sur le côté gauche. Du côté gauche vers l'extérieur. Ok, et nous avons presque frappé toutes nos prostituées sont des murs verticaux. Maintenant, faisons ceux qui sont en cours d'exécution horizontale. Donc je vais faire le même style quand ils saisissent une extrémité et nous allons aller de l'avant et mesurer à nouveau ce côté inférieur et la dimension jusqu'à la fin, nous allons juste vouloir faire continuellement ce flux de dimensions. Tant de missions vous là-bas et jusqu'à la fin, continuer le flux ici et nous allons finir ici. Je vais aller de l'avant et, euh, j'ai frappé ça aussi, et ici on peut voir, tu te gênes l'un de l'autre, donc je vais en quelque sorte les déplacer tout seul ici, jeter ces note Un peu de grands points. Je peux déplacer ces dimensions et continuer. Nous devons donc mesurer ce mur. Donc je vais attraper, Ok, l'extérieur. Et encore une fois, nous ne frappons que le fond des murs. D' accord. Et vous pouvez mesurer le centre de cette ouverture de porte si vous voulez, mais beaucoup de fois Builder saura juste en le regardant que, vous savez, vous êtes que Wallace est parfois un peu exagéré à faire ça. Mais si tu veux t'assurer que tout va bien. Tu pourrais les faire dimensionner. Mais, comme, disons dans son placard, c'est un peu de dollars que ça va être au centre. Ça va être au centre. Encore une fois, vous ne pouvez pas mesurer les portes si vous voulez. Vous n'avez pas forcément à la pratique courante. Donc, je pense qu'on a tous nos murs. Je vais Teoh, on a notre cabinet. Ils vont aller de l'avant et réparer ça juste ici et voir une couche que je n'ai pas tout à fait droit Ici nous allons et allons de l'avant et dimensionner l'île et bon. Et c'est une île de trois pieds. Et pour consommer tout leur bien, donc je pense qu'on a tous nos murs. Permettez-moi d'aller de l'avant et de faire avancer cette dimension. D' accord ? Alors maintenant que nous avons sur Teoh ajouter de la technologie 12. Étiquettes de chambre: Ok, donc pour le texte que je vais utiliser est la fonction appelée et le texte, euh, texte multi-lignes. Et je vais aller de l'avant et juste mettre la zone. Et ici, je pourrais changer la taille de mon texte et de mon style de police ou juste avoir déjà un style standard sélectionné. Je pourrais le faire. Donc je vais laisser ça à Ariel. Mais je vais changer la taille de mon texte. Essayons huit et jizzy avec ça ressemble, et ça pourrait être bien. Donc je voulais faire ce type de salon, et on allait de l'avant et juste je bois ça un peu, et je pense que c'est une bonne taille. Et rien qu'on puisse faire n'est comme un point culminant. Ça pourrait le souligner si je veux, et je vais juste le copier. Et je vais juste faire des copies de tous les domaines que je connais. Je vais mettre du texte, et je vais le modifier après et continuer. Ok, donc ça va être notre salle à manger. Ouais, je viens de bouger, ça va être notre cuisine. J' allais aller Teoh, tu le sais. Je vais appeler ça dans le couloir et on dira que c'est une chambre numéro un et plie ton numéro deux. Et on dira juste que c'est, euh, euh, appelé lessive. Et c'est un peu trop grand pour cette pièce. Donc, continuons et changeons la taille du texte. Si je pouvais le déplacer légèrement, euh, allez juste en abrégé. Euh, et une chose que je veux faire, c'est que je vais tracer une ligne dans la, euh, en fait, une chose que j'ai foiré. Je ne veux pas que cela soit sur les couches de dimension. Alors revenons en arrière. Je vais frapper un nouveau calque et on appellera ce texte, et je changerai la couleur en vert, en fait le joueur blanc et je vais entrer et sélectionner tout le texte. Je l'ai juste fait. Je vais déplacer ces deux-là ce nouveau calque de texte, accord ? Et que je comprends bien. Ça s'appelle. C' est juste les maths et mon argent pour changer. Modifiez la taille. Aucune sorte de rentre là-dedans. C' est bien. D' accord. Et nous appellerons cette cause et nous l'avons copiée ici. Ok, donc ce que je vais faire ici, c'est que je vais retourner à celui-là, hein ? Flair et tracez une ligne ici parce que, euh pour ma buanderie. Je ne veux pas que le sol soit le même que le salon. Donc, je vais ajouter un peu plus de texte pour différencier. Le plancher ici et aussi dans la salle de bain. Donc, dans les zones humides, vous voulez typiquement avoir um, tuile par opposition à Teoh serait ou tapis. Donc je vais Teoh, hum ajouter ce texte dans un format plus petit sous nos étiquettes de salle, donc continuons à ajouter une annotation de texte ou de texte. 13. Annotation intérieure: Ok, donc pour l'annotation de texte supplémentaire, je vais utiliser Inditex à nouveau et, euh, la séparation. Laissez-le à six pouces et nous voulons faire est typiquement vous voulez voir une taille de pièce et peut-être la hauteur du plafond ou le type de revêtement de sol. Donc, commençons par la taille de la pièce pour celle-ci, que nous allons dire que c'est 24 h 7 et je vais aller de l'avant et faire une dimension temporaire ici. Je pourrais en fait le garder ici. Allons à Dimension Sherman couche dimensionnelle et tracons une ligne là. Ok, donc c'est bon pour les tiques multilignes ou les tiques multilignes. Et je vais dire que cette pièce est de 24 pieds, 7 pouces sur 13 pieds, 4 pouces. Et, euh, on dira que c'est un plafond, et c'est à peu près ce qu'on va faire dans toute la maison, et on dira que c'est le cas pour et je vais aller de l'avant et centrer ça et ce n'est pas assez grand bâtons. Je vais changer la taille. Il a quatre pouces qui semble un peu plus approprié, et continuons. Je vais copier ce format et nous irons à la salle à manger, et ici nous le voyons 16 par 10 dira donc nous allons aller 16 1 cartes et pieds et tout le reste gardera les mêmes personnes plafond, parquet et pour notre lessive, Qu' est-ce qui se passe ici ? Et nous voyons que c'est, Ah, c'est environ pour un par sept pour donc nous allons juste taper ça ici car c'est pour sept pieds, deux pouces. Um, plafond. Et nous allons juste abréger bon étage et juste pour dire que je suis désolé en fait. C' est là qu'on va le changer. Donc nous allons dire tuile. D' accord, ça continue juste et va vraiment attraper ça. Alors faisons du tapis dans la chambre. Donc encore une fois, je vais montrer qu'il y a une rupture dans le système de plancher et il va copier ça et nous voilà des points. Vous avez juste dimensionné la pièce. Donc, il est 14 par 11 disant 14 pieds zéro pouces sur 11 pieds, et nous allons dire la même Mme Carpet, et c'est copier ceci ici et pour mentionner cette pièce, juste pour s'assurer que nous avons les bonnes dimensions. Donc il est 12 sur 13 8 et si c'est zéro, c'est que tu ne mets pas tes pouces, laisseras ça tel quel. Et le tapis, euh, on ne peut pas supposer qu'il coulera vers la cause. Il pense que c'est plutôt sûr de paraître ça. Et faisons notre cuisine. Nous dirons que la cuisine mesurera tout le chemin jusqu'au bord. Voici 11 6 sur 12 0 Donc c'est à dire 11 pieds six pouces sur 12 pieds. Et, euh, nous laisserons ce parquet aussi pour la salle de bain. On veut des tuiles. Donc je vais copier celui-ci ici et cinq pieds de, euh, euh, 12 pieds dit, laisser nous. Fais ça une fois de plus. Ouais, donc c'est 5 par 12 alors disons juste, 5 pieds sur 12 pieds et c'est l'heure. Ok, donc maintenant la prochaine chose que nous voulons faire est que nous voulons, hum nous voulons ajouter une fumée ou des annotations de texte sont dessinées ici. Donc je vais continuer à utiliser ce texte multi-lignes, et on va y aller, et je vais commencer à étiqueter certains de mes appareils ici. Alors, allons à D. W. sera pour un lave-vaisselle. Copiez ça. Par ici. En fait, on va le mettre là-dedans. Ce sera pour notre évier, notre gamme, notre réfrigérateur et beaucoup de textes que nous pouvons faire. Vous voulez vous assurer que tout est assez clair lorsque vous créez des dessins. Eso le vous savez, les constructeurs ne se demandent pas ce qui est censé aller où. Donc on dira que c'est un porte-à-faux de 12 pouces. Je vais aller de l'avant et faire pivoter le texte et c'est une armoire de base. C' est notre évier. Il s'agit d'une gamme de 30 avec capot d'aération au-dessus et la bonne chose à propos de multi ligne Texas, vous pouvez juste voir la réponse, et il sera en quelque sorte de l'espace sur elle. Je vais changer la taille de ça. Je n'ai pas beaucoup d'espace pour travailler là-bas, alors voyez si nous pouvions le mettre et déplacer ce texte. Et c'est encore un problème, avec la dimension des dimensions. Parfois, c'est juste que c'est dur. Teoh garde tout aligné. Mais j'aime faire mes dimensions d'abord et travailler mon texte autant que possible. Donc on appelle ça. C' est juste les armoires de base et au-dessus il y aura des armoires de marche supérieures vous pouvez abréger supérieure ou supérieure et je vais continuer à ajouter que six ici, et je suis juste copier et glisser et aller faire tourner cela. C' est vraiment traité comme ça. D' accord ? Et c'est un réfrigérateur de 36 pouces. Ok, donc ça a l'air bien. Et continuons à ajouter d'autres étiquettes ici diront que c'est, euh, euh, Laboratoires Lab Inc. Nous allons juste partir avec ce placard à eau et nous étiquetons cette douche de baignoire et un placard. On ne peut pas étiqueter le nombre de cellules qu'on pourrait dire une seule barre oblique. Et tu sais, parfois certaines maisons ou certains plans devront montrer deux tiges pour que je puisse aller de l'avant et que nous disions, c'est deux obus, deux tiges. C' est copier ça dans notre autre placard. Copiez ça ici et ici. Je dirai juste que ce n'est que des coquilles. Et il faudra peut-être déplacer ma dimension ici, accord ? Et on appellera ça un placard à linge et attrapera ça pour ça. On appellera ça juste me montrer là-bas et voir si on a manqué quelque chose. Nous avons tous nos détails intérieurs. Les dimensions sont étiquetées et les dimensions, donc la prochaine chose que nous ferons est la dimension. Nos portes 14. Étiquettes de porte et de fenêtre: D' accord. Donc pour nos portes et fenêtres, quand je vais le faire à nouveau, c'est juste copier ce texte multi-lignes et aller à j'utilise juste un soupir, euh, invitation pour nos portes. Et ça veut juste dire qu'il fait trois pieds sur six pieds, huit pouces. Donc je vais déplacer ça ici, et je vais changer la taille de ce genre de six pouces. Ça pourrait être trop. Allons-y. Cinq font un peu, euh, se démarquent un peu plus. Donc, il y a un autre 3068 à l'arrière par ici. Et nous savons que ce sont 2868 Et 60 jours est une dimension assez typique pour les portes intérieures . Hum, on sait que c'était ça aussi ? Oh, c'était un à quatre. C' est des copies ici. Donc pour celui-là, c'était, euh, c'est une double Doors allaient dire que c'est pour écraser Teoh 68 Donc ça veut dire qu'il y en a aussi. C' est une double porte pour 268 portes là-bas, et, euh, une autre par ici et voyons quoi d'autre ? Je pense qu'on a toutes nos portes intérieures. Donc maintenant, pour les fenêtres, un peu différent où je vais faire, c'est que nous allons tous encore nous allons juste nommer le côté de la fenêtre, ce que je vais dire c'est 3050 fenêtres et elles sont au moins celle-là. On va dire que ce sont des fenêtres à suspension unique. Hum, et les hauteurs de tête, on dira qu'il sera à 6 pieds 8 pour correspondre à nos portes et fenêtres. Donc ça va être la fenêtre typique que nous allons utiliser pour notre maison ici et qu'est-ce qui va tourner ? Ça a l'air un peu mieux. Et pour celui-ci, on sent un double. Tout ce que je vais faire, c'est juste dire que c'est trop large. Dash 3050 simple accroché avec les en-têtes à six pieds huit. Ok, je pense que c'est tout pour nos portes, fenêtres et, euh, l'étiquetage. Donc la prochaine fois que nous voulons Dio, c'est , euh bien, un de plus que le travail que je vais ajouter est juste sont et notre indicateur de plan ici. Donc je vais juste tracer la ligne et un cercle, et vous pourriez trouver un endroit dans une bonne tempête de tout ça. Mais il est facile de simplement créer vous-même et d'utiliser un texte. On appellera ça notre plan quatre et peut-être en changera la taille. Allons à 8 pouces, et j'ai aussi ajouté de l'échelle, et nous n'aurons pas besoin que ça soit si grand. Alors descendez cinq et mettez-le probablement à l'échelle 1/4. quart de pouce équivaut à un pied. Et une fois, je vais à la, euh, juste la partie de complot de ça, euh, moins et je vais vous montrer comment on a réglé cette échelle. Et je pense que c'est bien. Donc la seule chose que je vais faire à ce plan est d'ajouter quelques éclosions juste pour de meilleurs aspects visuels de fort. Donc, cette liste 15. Styles d'un lot: et une dernière chose si vous êtes planifié quand vous allez à votre réglage de parcelle est de ne pas ressembler l'esprit ici. La raison en est que nos paramètres de stylet ne sont pas les mêmes. Donc, je vais voir comment Teoh ajuste votre réglage de stylo. Donc, ici, j'ai un style de parcelle personnalisé que j'ai créé afin que vous créez votre propre style de parcelle . Vous pouvez cliquer ici, ou je peux cliquer ici pour modifier celui que j'ai actuellement, donc je vais vous montrer certains des ajustements que j'ai faits. Donc ici, nous avons la couleur une et vous voyez que la ligne d'attente que j'ai est 0.4 et la couleur que j'utilise est noire. Donc tu peux voir ceux que j'ai changé celui-là. Je n'ai pas changé. C' est juste que les valeurs par défaut vertes à nouveau. Je l'ai changé pour cette ligne de 10,4 millimètres. Attendez. Et là, tu vois ce scion ? J' ai changé à 2,3 bleu 0,15 le magenta Un peu d'un stylo plus doux à 0,2 Et ici vous voyez à nouveau. Donc la couleur neuf, qui est ce que j'utilise sorte de dimensions que vous pouvez voir est que 90.13 et assez doux stylo lumière et 12 est ce que j'utilise pour la hachure, vous voyez, est que 120.1. Et je pense que c'est à propos de ça. Et, euh, nous savons que pour l'éclosion que j'ai faite ici, j'ai utilisé la vraie couleur. Donc la vraie couleur va juste tracer, euh, euh, quelle que soit la couleur que vous avez choisie. Et revenons à ça encore une fois pour tracer le réglage. Et une autre chose que je vais montrer ici : Plot, poids de ligne d'objet. Donc, si j'ai vraiment dessiné quelque chose avec un poids de ligne plus lourd, ça le montrerait si je devais sélectionner. Et si je déclipse l'intrigue avec des styles d'intrigue est fondamentalement va ignorer ce que j'ai fait ici. Alors nous allons avoir un aperçu. Et là, nous voyons qu'il montre toutes les couleurs normales des couches, qui n'est pas ce que je voulais. Alors va s'échapper et allons de l'avant et cliquez sur l'intrigue avec des styles d'intrigue et il va prévisualiser. Et maintenant, nous voyons qu'il vient de tout rendre noir et selon le poids de ligne que je lui ai assigné dans le réglage du stylo. Donc, nous l'avons là. J' espère que vous avez apprécié ce cours sur la création de plans d'étage et je vous verrai la prochaine fois. Merci 16. Promo vid: salut et bienvenue au cours d'architecte résidentiel comment créer avant le plan. Dans ce cours, nous allons créer un plan d'étage à partir de zéro. Nous allons créer une maison de deux chambres, une salle de bain avec une cuisine salon et salle à manger. Donc, si vous avez voulu apprendre à dessiner quatre plans mais que vous ne savez pas par où commencer , ce cours est fait pour vous. Je suis Thomas Soul Train et je fais des plans d'étage depuis plus de 20 ans maintenant, et j'ai appris beaucoup de trucs et astuces en cours de route lors de l'utilisation de toutes les capsules. Donc, si vous voulez apprendre à dessiner pour et pendant ce cours aujourd'hui et commençons .
