Dessin de bijoux techniques : Projection orthopédique

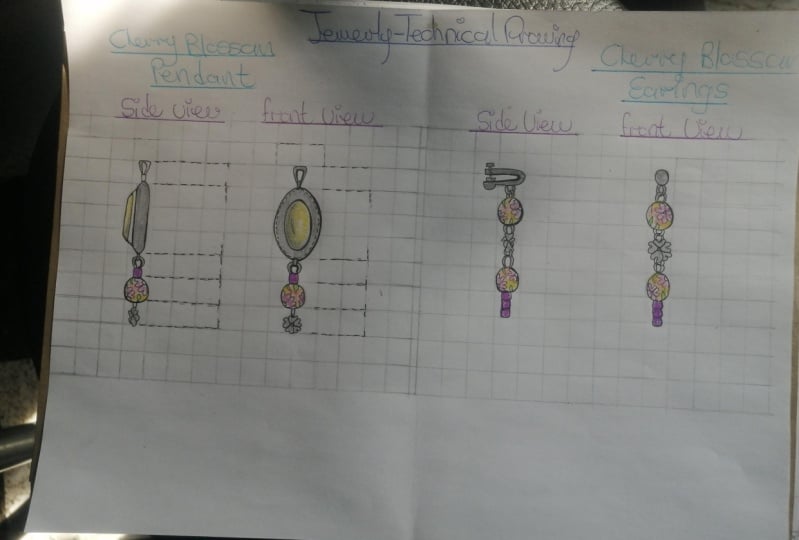

1. Technologie d'introduction: Les dessins techniques sont importants dans la conception de bijoux pour montrer les sites pour plus de détails à l'orfèvre afin de produire une vraie répétition. Je m'appelle Cindy dépense et une créatrice de bijoux, Orfèvre et professeur de design de bijoux. Dans ce cours, je vais commencer par expliquer les bases de la projection orthographique sur un objet simple. Je vais vous montrer des exemples de projections orthographiques sur un pendentif et une paire de boucles d'oreilles. Vous aurez des exercices tout au long de la classe pour pratiquer ce que nous avons appris. Tout ce dont vous avez besoin est un papier, un crayon, la règle. Je serai très heureux si vous partagez vos dessins avec nous dans la section projet. Aucune connaissance préalable n'est requise. Donc si vous êtes intéressé par ce cours, plongons-y. 2. Projection orthographique: Dans cette conférence, je vais vous montrer comment comprendre le troisième angle ou les projections topographiques. Cela signifie pouvoir afficher une vue tridimensionnelle en deux dimensions. Ceci est une vue isométrique de cette forme particulière. Imaginez que nous mettions une boîte en verre autour de cette forme particulière. Cela nous aidera à mieux le visualiser. On a devant les insectes. Elle peut voir à gauche. Nous avons décidé des bugs, qui est dans la droite, et du haut de la boîte. Et bien sûr, le dos et le bas après les dollars. Je vais colorier C'est vue avec une couleur différente. Ainsi, vous pouvez mieux le visualiser. Dans le dessin bidimensionnel. J' ai coloré la vue de face et le fil. Et puis décider Q avec un crayon de couleur bleue et la vue de dessus avec un crayon de couleur verte. La façon dont fonctionne le troisième angle, nous devons le visualiser en deux dimensions. Imaginons donc que le coin de cette boîte en verre est une ligne de charnière. Je vais déplier cette boîte sur la ligne de charnière et la dessiner ici. Nous regardons directement à l'avant de notre cube de verre. Je vais dessiner ce que je vois quand je regarde directement l'objet de chaque phase des bugs. Maintenant, si je projette cela sur la vue de dessus, je vais voir juste un rectangle regardant vers le bas par le haut. N' oublie pas ce bord ici aussi. La clé ici est qu'ils devraient toujours s'aligner aussi. Sur la vue de côté ici, si je déplie ça, je regarde cet angle, ça va ressembler à ça. Et n'oubliez pas ce pas que vous voyez quand vous le regardez de côté, de l'autre côté en imaginant regarder à l'arrière des billets de verre, je vais voir un rectangle. Je ne vais pas voir ce septal parce que tu vas juste voir l'arrière de cet objet. Mais nous pouvons faire dans le dessin technique est d'utiliser ce qu'on appelle une ligne cachée. C' est fait avec des tirets qui devraient s'aligner ici. Directement en dessous. Si je regarde du dessous de ma forme, je vais voir un rectangle. Et comme cette vue arrière, l'étape ici, regarder par le dessous, ne sera pas visible. C' est pour ça que je vais tracer une ligne pointillée qui s'alignera à travers la vue de face. Cette dernière vue est un peu délicate. D' habitude, on ne montre pas ces quelques mauvais. Si nous avons déployé ce dos face vers le bas, ce qui sera réellement vu, c'est que la vue de face va être en fait à l'envers. Je vais colorer, c'est peu avec une couleur et une couleur différentes, la vue de face avec du fil. Et puis décider peu avec crayon de couleur bleue. Et la vue de dessus avec un crayons de couleur verte. La face avant et tapoté vous êtes le must choisir dans les dessins techniques, vous pouvez également utiliser juste l'avant et le haut. Et en fonction de ce que vous devez montrer exactement avec votre dessin. 3. Technologie Ex1: Dans cet exercice, je veux que vous mettiez la vidéo en pause et dessiniez trois vues de la forme suivante que vous pouvez voir sur la droite. Une vue de face et vue de dessus. Et la vue latérale. Voici le résultat des vues. Ça ressemble à ce que tu as fait ? Je serais très heureux si vous partagez vos résultats dans la section projet et n'hésitez pas à en tirer d'autres exemples et à en pratiquer davantage. 4. Pendentif de vue latérale: Dans cette conférence, je vais vous montrer comment je dessine un pendentif à partir de deux points de vue différents. Je commence par la vue de côté. Je commence par dessiner un rectangle montrant l'épaisseur de la tôle. Et puis ajouter une petite ligne horizontale au milieu qui me dit qu'il y a un bord, puis une ligne verticale, qui est une ligne pointillée. Et ça me dit qu'il n'est pas visible du côté que je regarde. Et qu'il doit y avoir un trou à l'intérieur de dépendant. J' ajoute une connexion par le haut. Nous le voyons de la vue latérale comme un petit rectangle, mais c'est en fait un cercle de l'avant. Maintenant, j'ajoute un vaisseau. Et puis quelques Shang. J' ajoute une autre connexion dans le bas de dépendant. Et un troisième qui reliera une perle à la conception. J' utilise des lignes pointillées pour l'extension parce qu'il est à l'intérieur de la perle. 5. Pendentif de vue Front: Je prolonge les lignes pour les différentes parties de dépendance. Afin de dessiner la vue de face, je dessine une feuille de métal carrée pivotée et je place une forme ovale à l'intérieur de celle-ci, qui va être la lunette. Et je dessine une deuxième forme ovale à l'intérieur de la première, qui va être le pavé. Et puis les lignes pointillées pour me montrer où est exactement le trou dans le fond de dépendance. Voici la connexion au-dessus de dépendant, qui est une forme de cercle. Comme je l'ai déjà dit. J' ajoute les autres connexions ainsi que le PR. Comme vous pouvez le voir dans la vue de face, je n'ai pas montré le petit steak qui se trouve à l'intérieur du PR parce que cette information n'est pas vraiment nécessaire puisque nous l'avons vu dans la vue latérale. J' ajoute ensuite le connecteur de cloche qui sera attaché au collier à partir des deux points de vue. 6. Pendentif de mesures: L' étape suivante consiste à noter les mesures. Donc, pour cela, je vais dessiner des lignes pointillées comme extensions pour les pièces pour lesquelles je veux écrire les mesures. Quand nous avons un très petit espace. Ensuite, nous pouvons dessiner les flèches à l'extérieur et écrire les chiffres à l'intérieur si possible. Lorsque l'espace est suffisant, nous dessinons simplement les flèches à l'intérieur des lignes pour écrire les mesures qui sont pertinentes pour la fabrication de la pièce de bijoux. Si vous avez déjà mentionné les côtés dans une vue, vous n'avez pas besoin de le réécrire dans l'autre. Le plus important est de faciliter la production de l'orfèvre ou de l'usine. 7. Pendentif d'ombrage: En ce moment, j'ajoute des ombres à la pièce pour la rendre plus visible. Par exemple, je comprends de cet ombrage que le Cabo Shawn est un vin opaque. Et je comprends que la perle suspendue dans le fond est une perle. Grâce à l'ombrage. plaît, si vous n'avez pas regardé la première étincelle de mon cours de conception de bijoux, je vous recommande fortement de le faire parce que j'ai expliqué l'ombrage et Sketch assez bijoux d'une manière détaillée. Faites attention que pendant l'ombrage de ne pas frapper lignes pointillées ou toute information importante. Et j'ai fini en ajoutant l'ombre coulée dans le côté inférieur droit des bijoux. Cette étape n'est pas obligatoire, mais elle ajoute une touche spéciale et une valeur plus au dessin technique. Surtout pour montrer les courbes et les pierres. J' ajoute un crayon de couleur jaune parce que je veux que mon pendentif soit doré et un peu orange pour les nuances. Et j'utilise un crayon de couleur de peau pour la perle et un bleu clair pour la forme ovale. 8. Technologie Ex2: Dans cet exercice, je veux que vous dessiniez ce pendentif ou tout autre pendentif pour aimer dans trois vues différentes. Et s'il vous plaît partagez-le dans la section projet. 9. Boucle d'oreille à l'avant, de vue: Dans cette conférence, je vais vous montrer comment je vais dessiner un dessin technique d'une paire de boucles d'oreilles. Je commence par dessiner la vue de face. En ce moment, je dessine une longue forme trapézoïdale. Et je dessinerai deux lignes parallèles qui représentent le canal où je vais mettre les pierres. Je vais dessiner trois zones rondes. J' ajoute ensuite trois boucles, qui vont être les connexions qui relient les conclusions des boucles d'oreilles à la sertissure de la plus grande pierre. J' ai choisi apparaître pierre en forme pour ce design spécifique. J' utilise une forme v sujette pour protéger le sommet de la pierre contre les dommages. Je dessine maintenant les facettes de la pierre. Je commence par dessiner deux rectangles, l' un à l'intérieur de l'autre. Et puis connectez les coins de chaque rectangle aux bordures de la pierre. Et ajoutez des formulaires V entre les deux. Et j'ajoute de vraies griffes rondes au fond de ce ton, où il est arrondi. 10. Boucle d'oreille à vue latérale: ce moment, je vais dessiner la vue latérale des boucles d'oreilles. J' étend les lignes de la vue de face à la vue latérale de manière à aligner les lignes. Si vous avez déjà une pierre, assurez-vous de la mesurer et de connaître exactement la longueur, la hauteur et la largeur avant de commencer votre dessin. Je dessine la découverte un peu incurvée. Et puis j'ajoute la statistique qui va entrer dans l'oreille. Je le considère généralement millimètres de long. Et ces deux petites lentilles que j'ai dessinées sont les points où la poussée arrière va empiler lors de la fermeture des boucles d'oreilles, je fais généralement deux parce qu'il est plus sûr que le pushback ne tombe pas. Mais bien sûr, vous ne pouvez dessiner qu'un seul. Maintenant, au ton des gouttes. Je commence par dessiner une vue latérale de la pierre en forme de pair. Et puis j'ajoute le réglage, qui va être la combinaison de cette forme de v broche du haut et les deux griffes du bas connectés dans le même réglage. Et évidemment, je ne verrai qu'un seul message parce que je le regarde d'un côté seulement. 11. Boucle d'oreille de réglage de pierre: Lorsque nous avons des détails très spécifiques indépendants ou toute autre pièce de bijoux, nous devons le montrer pour cela, si le soleil va être caché dedans, alors nous devons faire un dessin pour le métal sans la pierre. Comme dans cet exemple. J' enlève la pierre pour montrer à l'orfèvre ce qu'il y a derrière. J' ai essayé de faire un design spécial. Donc, au cas où la pièce de bijoux éclipse, vous pourriez voir un beau design à l'arrière aussi bien. Je pensais en même temps que je dessinais la tourbe. C' est pour ça que mon journal était un peu désordonné. Si vous obtenez un peu comme une souris ajouté, vous pouvez toujours effacer doucement et redessiner dessus pour obtenir une vue plus claire. Vous pouvez également utiliser un calque Coke si vous voulez faire un dessin très propre. En ce moment, dessiner une vue de côté de la mise en place de la pierre aussi. L' étape suivante consiste à noter les mesures. Donc, pour cela, je vais dessiner des lignes pointillées comme extensions pour la partie pour laquelle je veux écrire les mesures. Lorsque nous avons un très petit espace, alors nous pouvons dessiner les flèches à l'extérieur et écrire les chiffres à l'intérieur si possible. Lorsque l'espace est suffisant, alors nous dessinons juste les flèches à l'intérieur des voies. J' ai essayé d'écrire les mesures qui sont pertinentes pour la fabrication des deux roupies. J' ai choisi cette pierre en forme de lance pour être une émeraude. Ces tons de trois niveaux vont être des diamants. 12. Technologie Ex3: Dans cet exercice, je veux que vous dessiniez cette paire de boucles d' oreilles ou n'importe quelle autre paire de boucles d'oreilles dans trois vues différentes. Et s'il vous plaît partager votre dessin avec nous dans la section projet.
