Diseñar tus propios muebles - Lección 1

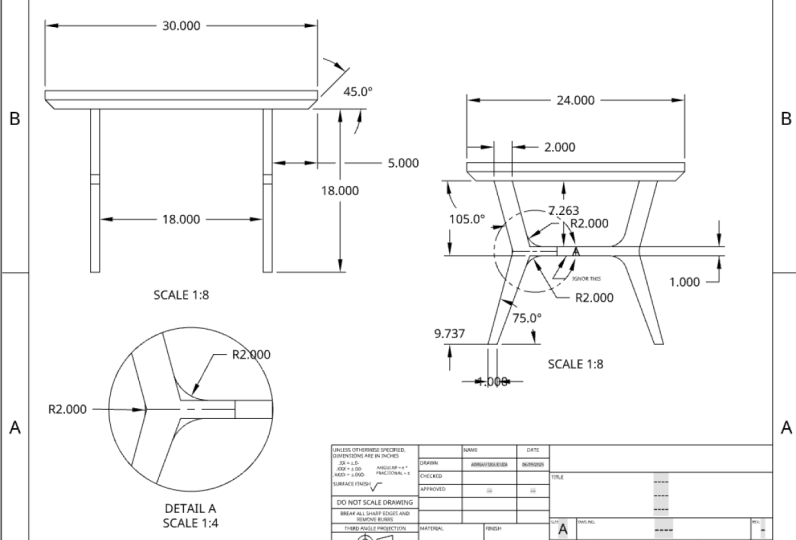

1. Introducción: Hola y bienvenidos de nuevo a mi propia serie de formas. Por lo que en las lecciones anteriores, nos enfocamos en las funcionalidades y herramientas básicas en no conformado para obtener una mejor comprensión de lo básico. Ahora estaremos avanzando hacia proyectos más prácticos. En esta clase, estaremos modelando una mesa de centro de madera y haciendo un dibujo que podría ayudarte realmente a construir la mesa. Como siempre, traté de darte consejos y trucos en el camino y ojalá aprendas cómo puedes usar este software gratuito para diseñar muebles y crear dibujos que te ayuden en el taller. Gracias y diviértete. 2. Tabla de contenidos: De acuerdo, así que antes de empezar, solo quería hacerte saber que esta clase forma parte de una serie de dos partes sobre carpintería. Entonces esta es la primera parte. Esto es construcción de vajilla. Y esta es la mesa estará construyendo en la parte 2. Por lo que en este estaremos explorando las herramientas que podemos aplicar a la carpintería. Y también estaremos haciendo un dibujo 2D para ayudarnos a construir la mesa en el taller. Ahora parte 2, nos estaremos centrando principalmente en cómo modelar diferentes carpinteros. Por lo que estaremos buscando formas fáciles de modelar diferentes tipos de juntas en forma. Ambas clases también siguen mi ancho de clase básico gato más amplio en forma. Entonces si no los has comprobado, realmente deberías revisar al menos la primera parte porque aquí es donde te expliqué qué es exactamente en forma, cómo funciona, los diferentes controles, y qué básicamente es CAD. Si ya sabes todo eso, entonces salta a la derecha en este. Pero si no lo haces, no necesariamente volveré a repasar todas esas cosas en esta clase. Por lo que vale la pena tu tiempo para revisar las anteriores si quieres seguir a lo largo de éste con más facilidad. Así que asegúrate de revisar las clases anteriores si aún no lo has hecho. Y después de éste, asegúrate de revisar la segunda parte donde exploramos únete a y3. Y así ahora podemos ponernos en marcha. 3. Cómo hacer la top de la mesa: Muy bien, bienvenido de nuevo. Entonces esta es una mesa que vamos a estar modelando hoy. Está basado en este diseño que encontré en Internet, aunque simplemente lo bajé. Por lo que es una mesa de centro en lugar de una mesa de comedor. Entonces como de costumbre, empecemos desde un estudio de pinceles frescos. Entonces lo primero que vamos a estar modelando es la mesa. Entonces hagámoslo en el avión de arriba. Entonces hagamos un boceto aquí. Quitémoslo. Y la mesa es tan simple como se pone. Es simplemente un rectángulo. Entonces hagámoslo deuda. Al igual que les mostré las dimensiones o 400 por mil. Y simplemente extrudimos eso como un, Es capaz de aquí arriba. Por lo que un pequeño tramposo ordenado. Digamos que estás haciendo malabares tanto imperial como métrico y decides construir o compraste una mesa de una pulgada de espesor, en lugar de intentar introducir 25 0.4 milímetros de una pulgada, simplemente puedes ir una pulgada aquí, presiona Entra, y ahí vas. Por lo que como se puede ver en forma automáticamente poner 25 0.4. Entonces vamos a usar un poco este truco en esta parte, pero quería mostrarles que está realmente aseado. 4. Bocetos, extruding y espejos de las piernas: Bueno, la siguiente parte aquí serán las piernas. Y como las patas están desfasadas de los extremos, tendrá que construir un nuevo plano aquí, más o menos aquí. Entonces usemos el comando de avión y lo está compensando de esta cara al revés por unos 100. Empecemos con eso. Volveremos y lo cambiaremos si no estamos contentos con ello. Entonces tenemos nuestro nuevo avión aquí. Entonces dibujaremos un boceto. Ahí vas. Entonces si volvemos y echamos un vistazo a las piernas aquí, obviamente son simétricas. Entonces la única parte que tenemos que dibujar es esta parte de aquí. Entonces sigamos adelante y hagamos eso. Entonces empecemos dibujando nuestras líneas y aquí sólo dibujaré la forma general. Y después volveré y añadiré las diferentes restricciones y dimensiones. Um, creo que esa es la forma más fácil de hacerlo. Te da una buena idea de la forma rugosa. Todo es azul sin embargo, así que vamos a tener que trabajar nuestro camino alrededor de las diferentes restricciones y dimensiones. Entonces el primero que voy a poner es éste de aquí. Y recuerdan que ingresé una pulgada aquí para la mesa, pesar de que todo mi documento está en métrica, aún podría volver atrás y cambiar todo el documento a imperial. Pero creo que es agradable hacer malabares con los dos porque tristemente en algunos lugares del mundo, así es como es. Y también algo que realmente no he mencionado es que aquí puedes usar matemáticas en estas cajas. Entonces digamos que mientras diseñaba esto, decidí que quería que esto aquí fuera 1.5 veces el grosor de mi mesa. Para que pueda seguir adelante y escribir 1.5 veces. Entonces el grosor de mi mesa era de una pulgada. Y luego se pone en forma sabe hacer matemáticas básicas, nos salva de hacerlo nosotros mismos. Entonces solo voy a usar todo esto y moverlo así. Siguiente dimensión que quiero es esto de aquí a aquí. Entonces esto, yo quería tener aproximadamente 16. Sí. Entonces esto es feo, pero llegaremos a ello. Siguiente uno. Yo quiero que el ángulo aquí sea 105. Ahí vas. Por lo que obviamente quiero que estos dos sean paralelos. Tan paralela. Lo siguiente que quiero trabajar es esto de aquí. Entonces si recuerdas correctamente de esto, entonces la zona aquí es un poco más delgada que aquí arriba, por lo que hay un ligero cónico ahí. Entonces vamos a llamar a eso. Y volvamos a usar las matemáticas. Por lo que tres cuartos veces una pulgada. Ahí vas. Entonces hay algo aquí que realmente me fastidia. Entonces quiero que esos dos puntos de aquí estén en línea, y usaré la vertical aquí. Entonces eso ayuda. Y luego quiero trabajar el ángulo de esta pierna aquí. Entonces simplemente seleccionaré esta línea aquí e iré así. Sin insumos, 75. Por lo que en ambos casos estoy usando 15 grados de descuento de 90. Y entonces probablemente deberíamos introducir la altura general de esta cosa. Muévete de aquí a aquí. Eso serían aproximadamente 400, entonces se maneja todo este asunto aquí. Entonces quiero que este punto aquí esté en medio de esto aquí. Entonces quiero que el antro esté aquí. Por lo que una manera fácil de hacer esto sería usar la línea de construcción, que ya sabes hacer. Y este punto se convierte en el punto medio, 30 voltios. Entonces. Ahora se puede ver lo que hace aquí. Y quiero, quiero que esta sección sea del mismo grosor que ésta. Entonces esta línea en esta, si son iguales. Por lo que todavía tenemos un poco de azul y todavía podemos hacer eso. Entonces básicamente la pregunta es, ¿cómo queremos dividir nuestras formas? Entonces, simplemente usemos la regla de los tercios. Entonces de aquí para aquí, eso se llama al 400 dividido por 3. Aquí vamos. Y ahora si miramos esto aquí, podemos ver que esta es una parte y luego la camilla media es una parte diferente. Entonces vamos a construir nuestro boceto de la misma manera. Entonces en lugar de que esto vaya hasta aquí y luego usar el espejo, vamos a detenerlo en algún lugar de aquí. Porque así es como se hace en la imagen 40 aquí. Y luego voy a añadir otra sección aquí así. Asegúrate de que esto se mete, ahí tienes. Y ese es nuestro boceto. Vamos a usar el espejo una vez que este se extruya y te mostraré por qué. Entonces podemos cerrarlo ahora. De acuerdo, entonces ahora hemos cerrado nuestro boceto. Parece que sólo esconderé este avión aquí. Y empecemos a extruir. Entonces empecemos a construir nuestras diferentes piernas. Entonces usemos la extrusión aquí y empezaremos con esta cara. Y quiero que vaya al revés. Y volveré a extruir una pulgada. Entonces si uso el Azure, recuerda correctamente el anuncio fusionaría la pierna con la mesa. No quiero eso porque es una parte diferente. Entonces cuando tú, Ahí vas. Por lo que mi segunda parte del menú está aquí. Dejaré eso encendido y luego usaré esta zona aquí para extruir el medio. Entonces una vez más, al revés y es la entrada de una longitud. Sólo usaré esta cara aquí. Y me aseguraré de que estoy usando una parte nueva porque no quiero fusionarme. Ahí vas. Entonces tengo una tercera parte aquí. Llamemos a eso, de acuerdo. Ahora tenemos un cuarto de las piernas. Entonces, empecemos a espejar. Entonces usaremos la extrusión número tres y luego la función de espejo. Y así las entidades a espejo. Aquí vamos. Plano espejo, caso errante será el plano frontal. Y ahora no voy a agregar, así que no quiero una planta nueva, parte nueva quiero agregar. Entonces la parte media, quiero que sea una sola pieza. Por lo que quería fusionarme con la Parte 3. Entonces esto es bueno. De acuerdo, Así que ahora antes de que refleje esta imagen aquí, si volvemos a nuestro diseño original, las esquinas están redondeadas aquí. Entonces lo haré para asegurarme de que esta función se transfiera a la otra. Pues nosotros espejamos. Y así en lugar de hacerlo en el boceto, solo usaré la herramienta de relleno IT. Podría haberlo hecho en el boceto. Ambos están bien. Simplemente me resulta más fácil trabajar con filetes porque entonces tengo una función específica aquí en mi árbol que puedo volver atrás y modificar fácilmente en lugar de tener que volver atrás y modificar todo el boceto. Pero ambos funcionarían. Creo que 4040 se ve bien. Gracias, usemos 40. De acuerdo, entonces ahora puedo seguir adelante y espejear todo esto. Entonces me volveré a casar con eso con el avión delantero. Ahí lo tienes. Entonces tenemos nuestro montaje de piernas y entonces obviamente necesitamos algo al otro lado. Entonces vamos a duplicar eso otra vez. Entonces qué, vamos a espejarlo, esto, esto, y esto. Los tres usando el avión correcto. Ahí vas. No quiero agregar en qué nuevo. Y ahí lo tienes. Por lo que tenemos nuestro montaje de mesa principal. Entonces lo único que nos falta aquí es una camilla. Entonces lo haremos en el siguiente video. 5. Añadir la camilla, un chamfer y un poco de color: Entonces mientras la camilla, vamos a hacer un simple boceto en el plano correcto aquí. Así que bosquejemos aquí. Y lo único que realmente queremos es básicamente un pequeño rectángulo aquí. Entonces solo lo dibujaré en, y ahora usaré el boceto número dos para ayudarnos. Entonces si selecciono estos puntos, esta línea aquí, y uso simétrico. Ahora bien, si voy así, entonces me aseguro de que mi, mi rectángulo aquí está centrado en esta área. Entonces haré lo mismo aquí. Entonces esta Blaine, esta línea, esta métrica de punto una vez más. Entonces ahora tengo un rectángulo que está centrado. Entonces pongamos aquí nuestras dimensiones. Por lo que quiero que esto sea como diez. Y este diez también. Simple. Entonces aceptemos nuestro boceto. Ocultemos este y usemos nuestro boceto. Extrusión. Ahí está. Entonces primera dirección, ciegos sepan que subimos a cara, esta cara aquí. Queremos asegurarnos de que queremos algo nuevo. Y luego para ir al revés, usaremos una segunda posición final. Y luego hasta la cara también. Selecciona esta cara. Entonces estamos haciendo una nueva parte. Tenemos parte número 8 aquí. No estamos sumando, no nos estamos fusionando. Aquí vamos. Y ahí lo tienes. Por lo que nuestra base sólida ahora. Por lo que hemos usado antes una herramienta de chaflón, pero esta vez la vamos a estar usando de una manera ligeramente diferente. Entonces vamos a seleccionar los cuatro bordes inferiores. Y te lo mostraré. Entonces, solo usemos esta vista aquí. Entonces, por defecto, un chafleador es un ángulo de 45 grados, y luego se especifica la distancia. Entonces ella quería más grande, son 10, pero siempre es un ángulo de 45 grados a menos que decidamos especificar nuestra propia distancia y nuestro propio ángulo. Entonces usemos 40 aquí. Entonces eso es 40 estaría aquí y una distancia bastante grande, pero queremos un ángulo más superficial, así que 20. Y así es como se ve. Bueno, sólo aceptemos y veamos cómo se ve. Por lo que como puedes ver, esto agrega un pequeño toque final a nuestra mesa. Y obviamente podríamos jugar con estos diferentes parámetros. Podrías tener un ángulo aún más pequeño, bronceado, o tal vez un 130 más grande. Um, creo que 20 luce bien. Por lo que esta es solo una forma diferente de usar la herramienta de chaflón. Bastante útil, añade un pequeño detalle bonito para un toque final a la mesa. Podríamos haber hecho esta función de manera diferente, pero creo que es mucho más fácil con la herramienta de chaflón. Entonces ahí lo tienes. Mesa de centro agradable, fácil y eficaz. Lo último que podríamos hacer para limpiar nuestro dibujo es quizás agregar apariencia. Entonces si queremos nuestras piernas en el lado más oscuro y nuestra mesa, tal vez en el lado más claro. Sabe. Para que eso no se vea nada mal. Y ahí lo tienes. 6. Plantilla de dibujo y montaje principal: Entonces si planeas construir esa mesa o cualquier otra cosa para el caso, podría ser útil hacer un dibujo como éste. Entonces hagámoslo ahora mismo. Entonces lo primero que vamos a hacer es empezar un nuevo dibujo. Entonces crea un dibujo. Entonces la primera opción que tenemos son las diferentes plantillas. Así que vamos a dar clic aquí y ver qué tiene las plantillas de dibujo en forma. Como puedes ver, tenemos opción de ansi e ISO. Y C es un poco más y norteamericano, e ISO es en su mayoría el resto del mundo. Entonces por ejemplo aquí un cuatro es el formato de hoja. Por lo que podría estar familiarizado con A4 es el más común, 14 son norteamericanos. A sería la hoja 8.5 por 11 que normalidad. Entonces a medida que se mueve hacia abajo a, B, C, y D, la hoja se hace más grande y es al revés en ISO. Por lo que a4 es más pequeño que a3 y a2 y así sucesivamente. Entonces elegiré éste para nuestros propósitos. Entonces vamos a dar click. Está bien. Entonces con esto estamos de acuerdo. Lo primero que vamos a hacer es insertar el ensamblaje principal, la mesa principal. Entonces podemos, lo hice en mi módulo número 4 y voy a incluir las partes de todo el estudio de parte. Entonces, solo usemos eso. Y voy a cambiar mi escala aquí. Entonces lo quiero un poco más grande. Entonces digamos cuando un, eso se ve bien y voy a poner este aquí. Y si sigo moviéndome, automáticamente agregará las diferentes vistas. Entonces mi vista lateral, y si vuelvo a esta y podría ayudarte también. Y solo por ejemplo, podría usar esto aquí para agregar una vista inferior si quisiera. De acuerdo, entonces ahora tenemos nuestras tres vistas principales. El entorno de dibujo aquí funciona un poco como lo hace un boceto. Por lo que puedo usar el mismo atajo D para las dimensiones de entrada. Entonces podría decir así, así. Y la revisión, es decir así. Por lo que con estas dos dimensiones, puedo cortar mi mesa a S1 es mayormente para referencia ya que la altura será impactada por las patas. Y haremos una segunda hoja para las patas solo para la mesa. Podría agregar un par de dimensiones dependiendo de cómo quieras construirlo. Este ángulo podría ser útil para la sierra de mesa, por ejemplo. Y entonces posiblemente aquí. Entonces creo que con estas dos dimensiones, estarías bien hacer este chaflano aquí. Otra cosa que voy a añadir es la colocación de las piernas. Entonces de aquí para aquí, eso es un 100. Y como sé que mi asamblea es todo simétrica, no necesito agregar un 100 aquí. Pero lo que podría ayudarla también es esta dimensión aquí para la camilla principal. Pero personalmente, probablemente instalaría ambas patas y luego medido a distancia en lugar de depender del dibujo aquí, pero aquí está de todos modos, así que esto nos da las dimensiones generales aquí para el montaje. Por lo que a continuación haremos un segundo dibujo para más detalles sobre las piernas aquí. 7. Dibujo detallado de las piernas: Por lo que a partir de esta hoja se sumará la segunda haciendo clic aquí y luego insertando una hoja. Y luego tendremos que insertar una vista. Por lo que por defecto, todavía tengo esta tabla aquí. Entonces entraré en el menú Insertar aquí, elijo mi parte estudio, y luego escojo la pierna aquí. Y entonces la habilidad creo que 13 podría funcionar. Sí. Y no quiero la vista frontal. Yo quiero la vista correcta. Ahí vas. Entonces pondré esto justo aquí. Entonces a partir de esto tú, Vamos a añadir un par de dimensiones. Esto aquí podría ser útil. Y lo mismo que esto. Entonces si recuerdas correctamente, cuando dibujamos esas partes, yo estaba haciendo malabares entre métrico e imperial. Y te voy a mostrar un truco aquí para poder usar pulgadas en su lugar. Entonces esto es de 1.5 pulgadas y este año lo es. Entonces tres cuartos o me vendría bien fraccional aquí. Ahí vamos. Por lo que a pesar de que todo el documento está en métrica, aún podemos insertar algunas pulgadas si es necesario. Por lo que seguiré mi dimensionamiento aquí. Este está en pulgadas otra vez. Entonces si voy a hacer esta forma, necesitaré saber cuál es la dimensión general de mi stock. Entonces si selecciono el aquí estás. Entonces sé que si hago un stock que son 400, pero por, digamos 136, tengo suficiente madera para hacer esta forma aquí. Y otra que sería útil. Es el punto medio aquí. Ahí vamos. Y luego a partir de ahí correctamente, estamos usando ángulos aquí. Para que eso pueda ser útil. Lo mismo aquí, 75, pero luego con los diferentes filetes que tenemos aquí, nos dificulta encontrar la intersección de estos diferentes rincones. Entonces lo que podemos hacer es usar el boceto original que teníamos. Entonces si hago clic en Mostrar Ocultar bocetos y boceto número 2. Entonces vamos a escribir eso. Entonces como pueden ver, ahora tenemos nuestro boceto original antes de agregar los filetes. Entonces tenemos un par de formas en las que podríamos sumar dimensiones. Si por una, creo que aquí tenemos suficiente información para averiguar cómo dibujar esto aquí. Pero si quieres ayudarte a ti mismo, obviamente, nada te detiene de añadir esta dimensión, por ejemplo, o cualquier otra cosa sólo para ayudarte. Ahora, una cosa que estos bosquejan en ello es esta sección de aquí, si recuerdas correctamente, usamos eso para la parte media ahora solo para asegurarnos de que no nos estropeemos e incluirlo en nuestra, en nuestra pierna. Solo agreguemos una nota que diga ignorar esto. Entonces ahora sabemos que tenemos que ignorar esto porque creo que sería bastante fácil simplemente seguir adelante y hacer todo de madera. Pero entonces no necesitarías un enorme trozo de madera para eso. Lo cual sería una especie de desgraciado. Entonces estamos en, estamos agregando una pequeña nota aquí, solo, solo, solo como un recordatorio. Entonces lo siguiente que podríamos hacer es usar este espacio disponible aquí para incluir la parte media. Entonces insertemos otra vista. Haga clic en Insertar aquí, y luego vuelva a un estudio de parte y utilice la parte número tres. Y usaré la vista correcta y la colocaré aquí mismo. Y ya que tanto la pierna como la camilla media usan el mismo grosor y usan la vista frontal también para introducir el grosor. Entonces agregando dimensiones, lo pondré aquí. Y luego aquí, entonces recordamos que esto está en fracaso prerenal son ambos estar en Imperial. Entonces cuando miro esto, esos dos números un poco saltan. De ninguna manera voy a ir a ese tipo de precisión. Termino el taller y funciona bien en la cabina. Pero una cosa que podría hacer es simplemente reducir la precisión aquí, o llamémoslo 133, porque probablemente eso es a lo que apuntaría de todos modos. Aquí, tal vez 135 o 136. Ahí vas. Entonces eso es probablemente un poco más realista en cuanto a lo que puedes lograr. Y aún tenemos una cantidad de espacio disponible aquí y lo voy a usar para algo que nos ayude. Entonces creo que con estas dimensiones aquí, estos ángulos y todo eso, Es bastante fácil construir esta forma rectangular, pero el radio es un poco más difícil de conseguir. Algo que sí sabemos es que nuestro radio es de 40. Entonces lo que podríamos hacer es usar este espacio aquí para hacer un círculo que sea 40. De esta manera cuando imprimimos nuestro dibujo, tendríamos algo que es 40. Podríamos simplemente cortar y luego usarlo como plantilla cuando estamos dibujando. Y ahora tristemente, en forma no nos permite hacer un boceto en el dibujo. Pero lo que podemos hacer es que volví a mi estudio y luego hice un dibujante, que es simplemente un círculo de 40 mils. Pongo un lo puedes poner donde quieras. Sólo lo esconderé aquí. Y luego cuando vuelva a mi dibujo, puedo insertar aquí otra vista y puedo usar el boceto. Entonces en mis partes para unirme antes de tener un boceto y tengo éste. Pero lo realmente importante aquí es que toda nuestra hoja está en 1 tercera escala. Entonces usaré una diferente que usaremos 11 porque eso es lo que quiero para esta vista. Y Ahí vamos. Entonces desde la escala, es diferente para esta vista automáticamente hay una escala 11 aquí y una que aparece. Podríamos poner el diámetro sólo para nosotros. Entonces volviendo atrás, si imprimo esto, pesar de que es 1 tercera escala y realmente no puedo usar esto como plantilla. Creo que d dimensiones aquí son lo suficientemente buenas para que dibujemos esa escala completa. Y luego podríamos cortar esto y luego usarlo para hacer los diferentes radios aquí. Entonces otra cosa que podríamos hacer por esta zona, por el radio. Déjame solo limpiar esto porque vamos a necesitar espacio num de eso un poco, es usar una vista de detalle en su lugar. Trabajos tan detallados como ese, hace un círculo. Entonces simplemente vamos así. Y luego hace una vista detallada o eso. Entonces si volvemos y nos aseguramos de que tengamos uno en una escala. Entonces sí, tal vez tengamos que mover algunas cosas aquí. Pongamos eso en la esquina, luego muevan esto aquí. Y ahí tienes. Entonces como esto es uno a uno, si lo imprimes y lo cortas, entonces tendrías una plantilla perfecta, ya sea de cartón o papel para asegurarte de que tu articulación respete esta forma general. Obviamente, si tuvieras la impresora para ello, podrías escalar esto hacia arriba en una hoja más grande, escala bidireccional 11 y luego simplemente usarla como plantilla. Pero para mí creo que eso es simplemente más simple y más fácil. Entonces a eso voy. 8. Exportar como PDF y revertir: Ahora lo único que faltaba sería exportar eso como PDF para que nosotros imprimiéramos. Así que haga clic aquí y luego exporte. Y entonces podría darle un nombre de archivo. Por lo que es tabla aquí de ella como PDF y exportar. Y luego una vez que lo hayas exportado, obtendrás un documento con ambas hojas como PDF que podrás imprimir o hacer lo que quieras, y ahí lo tienes. Entonces en nuestro caso, este dibujo es para nosotros, es para nosotros el uso. Entonces si sientes que necesitas una dimensión más, como, como esta, a pesar de que sería redundante, que siguen adelante y lo hacen lo que sientas que necesites, Hugh podría, por ejemplo, agregar una nota para asegurarse de que haces dos de esos. Dos. Y necesitas crecimiento solo para ayudarte a levantarte. Por lo que los dibujos pueden ser un poco intimidantes al principio porque hay toneladas de reglas, no escritas, mejores prácticas y todo eso. Pero en realidad, si hay dibujos para ti, A quién le importa, agrega lo que necesites, lo que sientas que podrías necesitar más que menos para que no tengas que volver y sí, diviértete en la práctica. Está bien. Gracias por llegar hasta aquí. Espero que lo hayas disfrutado y que aprendas algo si quieres aprender más, asegúrate de echar un vistazo a la Parte 2 de esta clase, estaremos construyendo esta tabla slash credenza. El foco principal de la clase será en diferentes carpinteros. Entonces tenemos articulaciones nupales, media vuelta, persianas , conejos, todo lo bueno. Así que asegúrate de comprobarlo si te interesa. Y gracias de nuevo por acompañarme.
