Fusion 360 für 3D-Druck – Kurs 6 – Einen Teelöffel entwerfen

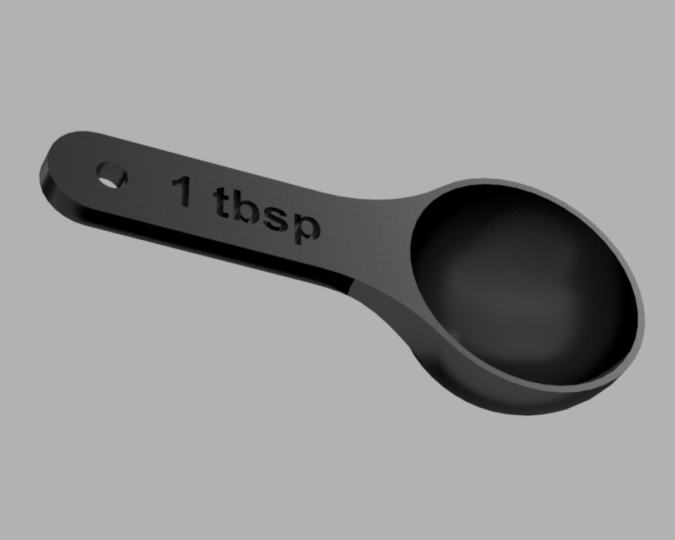

1. 01 Einführung: 2. 02 Revolve zur Erstellung der Schießform: Lassen Sie uns voran und entwerfen Sie diesen Esslöffel, den Sie hier sehen. Das Schöne an diesem Design ist, dass es ein sehr praktisches, sehr nützliches Design und auch sehr anpassbar ist. Nehmen wir an, Sie haben einen Bedarf für einen und 5/8 Esslöffel. Nun, Sie können leicht, wissen Sie, kommen im Design etwas, das genau diese Menge und drei D gedruckt ist. Und du weißt, dass es dir Zeit spart, wenn du etwas ausmessen musst. Nehmen Sie immer den einen Esslöffel und kommen Sie zurück und greifen Sie die fünf Achter Esslöffel eso Lassen Sie uns voran und springen direkt in. Wir gehen weiter und beginnen mit einem neuen Design. Also lassen Sie uns gehen, um neue Entwurfsskizze Datei, erstellen Skizze und X Y Ebene. Okay, wir fangen mit einem Kreis an. Die Art und Weise, wie ich mich dem nähere, ist, dass ich zuerst diesen Schaufelteil hier modellieren werde. Ähm und dann werden wir den Griff modellieren, damit wir mit Scoop beginnen, was bedeutet, dass wir mit einem Kreis beginnen. Also werden wir einen Kreis schaffen, und wir wollen hier einen bestimmten Durchmesser , und der Durchmesser wird 38,56 Millimeter betragen. Okay, sobald wir diesen Durchmesser in beantwortet haben, werden wir fortfahren und auf Skizze stoppen klicken, denn jetzt werden wir dann eine weitere Skizze erstellen. Aber dieses Mal wird senkrecht zu unserem ersten Kreis sein. Also gehen wir weiter und klicken Sie auf Skizze erstellt fangen. Und dieses Mal wählen wir ein Flugzeug aus, das senkrecht zu diesem Kreis ist. Also haben wir die X Y-Ebene gewählt, um mit beginnen. Jetzt gehen wir weiter und wählen dieses X-Z-Flugzeug. Also das rote und blaue Flugzeug und wir gehen voran und projizieren den vorherigen Kreis, den wir gezeichnet haben. Also werden wir voran gehen und p für das Projekt treffen. Schlag die Linie da. Schön, für einen Kreis zu sehen. Und wir können einfach ein wenig hineinzoomen und auf die Mittellinie drücken oder klicken und dann herauskommen um einen der Endpunkte hier zu finden, und Sie können sehen, dass es der gleiche Durchmesser Kreis ist, mit dem wir begonnen haben . Und wir werden weitermachen und nicht mehr Lügen schaffen. Also ich für Linie, beginne in der Mittellinie und komm bis zum Ende des Umfangs hier unten und erstelle die Linie, jetzt werden wir Tee zum Trimmen haben. Und wir werden nur ein paar unerwünschte Zeilen loswerden. Zum Beispiel, diesen Top-Park, den wir nicht brauchen, und diese Viertel-Arkade, die wir nicht brauchen, wird uns mit diesem Viertelbogen eines Kreises verlassen . Und was wir damit machen werden ist, das gedrehte Werkzeug zu benutzen, um das hier drüben um diese Achse zu drehen . Also lassen Sie uns voran und klicken Sie auf Stopps, fangen und dann zur Skizze gehen. Tut mir leid, Will gehen, um Revolve zu erschaffen. Wir werden dieses Profil in dieser Zeile auswählen. Wenn Sie also versuchen, sich das vorzustellen, nehmen wir dieses Profil und denken an diese Achsen hier drüben. Wir drehen es nur um, um uns zu geben. Was auch immer dieses Profil berührt, wird daraus einen festen Körper erzeugen. So sehen Sie, diese Box hier fragt uns unser Profil. Wir haben das bereits gewählt, und jetzt klicken wir hier auf Achsen, und wir können entweder eine unserer Achsen wählen, um, dass sie uns zeigt, oder wir können eine bestimmte Linie aus unserer Skizze wählen, um das zu drehen in der Nähe. In diesem Fall werden wir diese Linie wählen, und es gibt diese Revolution mit der Art Hemisphäre, mit der sie uns hinterlassen hat. Gib, du willst, dass es niemand ist, also klicke ich. Okay, ähm, und lassen Sie uns die Skizze hier deaktivieren, damit wir genau sehen können, was wir hier übrig sind. Ähm, also das ist perfekt. Das ist schon wieder eine Hemisphäre. Gehen wir zurück zu dem, ähm, Esslöffel, auf den wir verweisen. Das ist also im Grunde dieser Teil hier, aber beigefügt. Also haben wir diese besondere solide und dieser Teil, den wir hier haben, ist eigentlich das, was in diesem betrachtet werden würde . Wir gehen später zurück und fügen etwas Dicke nach außen hinzu. Aber es ist im Grunde, was dieses Band auf der Innenseite sein würde. Und es gibt einen Weg, um zu sehen, was genau die Lautstärke ist. Also werde ich gehen und erweitern Sie die Körper-Option hier und gehen Sie in den Körper mit einem Rechtsklick und wählen Sie Eigenschaften. Und ich bekomme diese Box, die mir Flächendichte Masse Volumen gibt, ähm, für Masse, die es zeigt. Nun, es wäre für Stahl, weil wir das als Eigenschaften ausgewählt haben. Ähm, es ist gerade sozusagen der Standardwert, aber wir machen uns keine Sorgen darüber. Wir wollen nur Volumen und Wert wissen, dass wir gewürfelt 15.000 ungefähr 15.000 Millimeter gewürfeltRidge Eagles, 15 Milliliter, was einem Esslöffel entspricht. Also, das ist gut. Sie VergewissernSiesich das. Das ist es, was wir brauchen. Übrigens musste ich all das googeln. Ich war mir bei der Konvertierung nicht wirklich sicher, aber sobald ich das herausgefunden habe, und dann kann ich meinen Weg rückwärts arbeiten, um herauszufinden, welchen Umfang ich brauchte, um diese Menge an Volumen zu erhalten . Also OK, all dies, nur um Ihnen zu zeigen, dass Sie den Daumen auf der Lautstärke überprüfen können, die Sie haben, ähm, in besonderer Form. Also werden wir klicken, OK? 3. 03 Skizze den Griff skizzieren: Jetzt müssen wir das rauskriegen, oder? Denken Sie daran, wir verwendeten Shell auf dem letzten Modell, das wir gemacht, so gehen wir weiter und gehen, um Shell zu ändern, Klicken Sie auf dieses Top-Profil. Und noch einmal, Sie erinnern sich an diese Entscheidungen. Sie einmal Und wenn Sie das Innere oder das Äußere schälen wollen, ist das Innere ein bestimmtes Volumen, ? Wenn wir im Inneren Material hinzufügen sollten, werden wir von diesem Band weggenommen, also will ich nicht, dass ich zeigen will, dass ich draußen sein soll. Also jetzt weiß ich, dass es die Dicke der Außenseite dieser speziellen Form, die ich habe, hinzufügen wird . Also werde ich ihm wieder eine Dicke von 1,2 geben, die mit meinen oder mit den Multiplikatoren meiner Düse mit und wieder verwende ich eine 0,4 Millimeter Düse. Also will ich im Grunde drei Muscheln dieser Bedeutung. Um diese Dicke zu erhalten, muss die Düse drei Fahrten um die pausierenden Filamente machen, was mir einen 1,2 Millimeter Pick geben wird . Ähm, draußen. Ah, eine Wand, die ich will. Das ist genau das, was ich will. Also werde ich klicken, OK? Und das ließ mich mit dem Volumen in der Mitte, das ich wollte, mit der hinzugefügt eine Schale auf der Außenseite. Ähm, also habe ich meine Schaufel. Okay, jetzt möchte ich zurückgehen und diesen Griff hinzufügen. Also, um das zu tun, werde ich eigentlich nur voran gehen und mir die erste Skizze schnappen. Wir haben etwas gemacht, das meine Skizzen hier erweitert. Denk dran, ich habe diese eine Skizze, die mich Leichen herausnehmen lässt. Also habe ich diese eine Skizze und die Skizze, die ich gemacht habe, die senkrecht dazu war. Also werde ich diese Skizze deaktivieren und dann einfach mit der rechten Maustaste klicken und gehen, um sie für meine erste Skizze hinzuzufügen , und das bringt mich zurück zu meinem Kreis. Jetzt werde ich für Rechteck und einfach ein Rechteck irgendwo hier oben zeichnen, ich werde dies der Erwähnung von 15 mal 66 0 geben und klicken. OK, klicken Sie auf. Antwort. Nun, wenn Sie bemerken, dass ich jetzt meine Skizze packe, sind dieses Rechteck, das ich erstellt habe, und ich könnte es überall verschieben , richtig? Es könnte genau dort platziert werden, wo ich wollte. Und ich kann versuchen, mich hier aufzurichten, um mir den Griff auf diese Art von Arbeiten zu geben. aber es ist nicht so präzise, wie ich sein will, also werde ich voran gehen und meine Zwänge nutzen. Also, was ich tun werde, ist, dass ich diesen Fang gehe und zwei Punkte runtergehe und einen Punkt direkt auf mein Zentrum stelle , wie... und wenn du dich daran erinnerst, haben wir unsere Mittellinie beschränkt, indem wir irgendwie über die Mitte dieser Linie schweben. Und wir bekommen das Dreieck, das zeigt, dass der Mittelpunkt ist. Und genau dort, klicke ich auf meinen Punkt und wieder, wir haben die Überprüfung, dass das der Mittelpunkt ist, weil das Dreieck bleibt. Es gibt eine Referenz. Also werde ich jetzt meinen horizontalen Schrägstrich vertikale Einschränkung verwenden, und ich werde darauf klicken und dann meinen Punkt auswählen, den ich gerade im Mittelpunkt des Kreises gemacht und auch schnell auf der Mitte meines Kreises und das wird jetzt einschränken, dass Rechteck rechts zu diesem Ursprung. Also meine ich, traf die Flucht. Und jetzt schauen Sie, wenn ich das packe und versuche, es zu verschieben, ist es eine Einschränkung für diese Folie, also kann ich sie nicht mehr nach oben und unten bewegen. Ich konnte es nur nach links bewegen, rechts, also kann ich jetzt versuchen, zu positionieren, dass ich genau dort bin, wo ich es brauche. Oder tatsächlich, wenn ich genau sein will, Aiken, Aiken, geben Sie Dimension ein. Also werde ich die für Dimension treffen. Und ich werde zwischen diesem Punkt in der Mittellinie bemaßen und voran gehen und ihn eingeben und so sagen, 17 Millimeter Entfernung. Ok , genau das suche ich. Also werde ich auf Skizze stoppen klicken. 4. 04 Griffe: und bringt unseren Körper zurück, indem wir die leichte Glühbirne überprüfen. Und so gehen wir jetzt hin. Ich habe mein solides hier nur eine Schaufel, und hier ist mein Griff. Es gibt also ein paar Möglichkeiten. Schwächung. Um, gehen Sie jetzt, um diesen Griff zu machen. Also, ähm, die offensichtliche Option, die Sie vielleicht denken, ist, dass wir ihn einfach zum Extrudieren schlagen. Gehen Sie voran und klicken Sie auf diesen Griff extrudiert nach unten. Es ist Teoh geschnitten, weil es durch eine bestehende Form geht. Also lasst uns weitermachen und das ändern, um beizutreten, und wir fangen an, das zu senken. Nun, hier ist, wo das nicht funktioniert. Wenn wir also etwas wollten, das etwa vier oder fünf Millimeter dick war ,sieht es gut aus, wie wir hier sehen können. , sieht es gut aus, Das ist genau das, was wir wollen, aber bemerkte das Problem. Wenn ich anfange, dies weiter zu senken, sagen wir, ich wollte negative acht Millimeter. Nun, es verbindet sich nicht mehr mit unserer Schaufel, weil es gerade kommt und sich trennt. Also, wenn ich wollte, dass das dieser Schaufel folgt, nun, so werde ich versuchen, das zu beheben. Also, anstatt eine Verbindung zu machen und dies nach unten zu extrudieren. Ich gehe zu meiner Auswahl, meinem Dialogfeld, und ich werde dieses Profil auswählen, Steuerelement drücken oder die Steuerung halten. Und auch dieses Profil hier. Ähm, und dann fahren wir fort und bringen das runter. Nun, sehen Sie, finanzieren Sie ihre negative Acht, wissen Sie, denn diese Seite geht auch damit nach unten. Wir haben eine Auswahl, die durch diesen Scoop-Teil geht, und das tut es nicht. An diesem Punkt trennt es sich nicht. Also, das ist gut. Aber anstatt mitzumachen, werde ich den neuen Körper überprüfen. Also wähle ich niemanden aus und klicke auf. OK, Jetzt können Sie hier sehen, dass, weil ich neue Körper ausgewählt, wenn Sie unter den Browser gehen, haben wir jetzt die Schaufel, und wir haben auch den Griff. Ähm, so dass es erlaubt, zwei separate Körper zu erstellen. Und es gibt auch ein Problem, oder? Wir haben diesen Abschnitt hier, den wir nicht wollen. Nun, der Grund, dass ich niemanden ausgewählt habe, um uns die Möglichkeit zu geben, das auszuschneiden. Okay, und es erlaubt mir, Ihnen ein paar boolesche Operationen vorzustellen. Die Art und Weise, wie wir das tun werden, ist, dass wir jetzt gehen, um kombiniert zu modifizieren. Und es ist etwas knifflig, denn was wir wirklich tun wollen, ist, das zu entfernen, was wir nicht kombinieren wollen. Aber die kombinierte Funktion, es ist wirklich nur eine boolesche Operation. Es ermöglicht Ihnen, zu verbinden oder zu schneiden. Ähm, also sehen wir Beispiele für beides. In diesem Fall möchte ich diese Form hier verwenden, um diese Form hier zu schneiden. Also benutzte seinen Körper, um diesen Körper zu schneiden. Auf diese Weise wird es mich irgendwie mit dieser Leiche teilen lassen, also sollte ich einen hier und einen hier haben, und ich zeige dir, was ich meine. Auf diese Weise wird es mich irgendwie mit dieser Leiche teilen lassen, also sollte ich einen hier und einen hier haben, Also gehen wir weiter und schauen uns unseren Dialog hier bis zu meinem Zielkörper an. Das ist die Leiche, die ich schneiden möchte. Ich werde diesen Körper hier wählen, und so weit wie mein Werkzeugkörper, werde ich den Schaufelteil hier auswählen, und ich werde von Join zu Schnitt gehen, und du siehst, dass es uns eine Vorschau gibt. Das Schneidwerkzeug ist in Pink, und es zeigt mir, dass ich diesen Körper hier drüben schneide, und er wird diesen Körper in zwei separate Körper aufteilen , die dieses kleine Stück hier in diesem Griff nicht enthalten. Und ich möchte auch Zehenauswahl Keep Tools. Denn wenn ich es nicht tue, wird es meine Schaufel loswerden. Da ist das mein Werkzeug. Alles klar, also klicken Sie. Ok. Und es mag nicht offensichtlich aussehen, was getan wurde, aber wenn wir unter unseren Browser schauen, sehen wir jetzt, dass wir von zwei Körpern zu drei gegangen sind. Also haben wir unsere Schaufel. Wir haben unseren Griff , der nicht in zwei getrennte Körper zerbrochen ist, so dass wir den Hauptgriff und den kleinen Teil haben , den wir loswerden wollten. Lassen Sie uns also Körper eins und Körper auf Körper drei einschalten. Wir können entweder einfach ausschalten, oder in diesem Fall, Ich weiß, ich habe keine Notwendigkeit für in meiner Skizze sind in meinem Design mehr. Also werde ich mit der rechten Maustaste klicken und gehen, um zu entfernen, nicht zu löschen. Wir werden wählen entfernen, und da gehen wir 5. 05 Fillets anwenden: Okay, jetzt sehen wir gut aus. Nehmen wir an, wir wollen weitermachen und es hier auf dieser Seite und auf dieser Seite füllen, um diesen Griff irgendwie mit unserer Schaufel zu verbinden. Wir würden dann gehen, um es zu modifizieren füllen, Mann, ich kann diese beiden Seiten wählen und versuchen, es zu füllen. Aber sieh mal, was passiert. Es geht nach innen und nicht raus. Nun, das liegt daran, dass es das als einen separaten Körper behandelt, weil es so ist, bevor wir es füllen können . Dann müssen wir diese beiden Leichen miteinander verbinden. Um dies zu tun, werden wir genau das gleiche Werkzeug verwenden, das wir gehen, um kombiniert zu modifizieren. Und anstatt dieses Mal zu schneiden, werden wir uns anschließen, und wir werden mein Ziel, unseren Zielkörper als Griff wählen . In diesem Fall es wirklich keine Rolle. Ähm, welche? Sie wählen uns, Ziel oder Werkzeug. Aber wir werden voran gehen und die Schaufel als unseren Werkzeugkörper wählen. Und jetzt stellen Sie sicher, dass Sie fortfahren und deaktivieren. Behalten Sie Werkzeuge für das kombinierte Teil, so klicken Sie auf. Okay, denn wir machen das. Hören Sie, das wird hier passieren. Also haben wir Körper, einen Körper zum Klicken. Okay, wir haben durch den einen verloren und jetzt haben wir einfach Körper. Zwei zu verkörpern ist hier eine Kombination aus Körper eins und Körper. Jetzt für dich. Und überprüfen Sie diese Glühbirne. Alles ist weg und jetzt kommt alles zurück. Also lassen Sie uns versuchen, unsere füllen Sie es wieder so f für füllen Sie es. Wählen Sie diese Linie hier und wir können jetzt sehen, was passiert, wenn wir das Gefühl haben, dass wir diese schöne, ähm, graduate Verbindung zwischen unserem Griff in unserer Schaufel bekommen diese schöne, ähm, . Also gehen wir gut voran und geben diesem eine Fillip von 30 Millimetern einen Radius von 30 Millimetern . Und das sieht ziemlich gut aus. Das wird unser Scooby viel stärker machen und wird auch dasselbe mit dem unteren f tun oder es füllen. Kommen Sie rein. Geben Sie diesem Affiliate von, sagen wir, 15 Radius von 15. Das sieht gut aus 6. 06 Text anwenden: In Ordnung, also lasst uns weitermachen. Sagen wir, wir wollen hier ein Loch, damit wir unseren Löffel aufhängen können. Ah, nun, das ist einfach zu tun. Ich gehe einfach zurück zu dieser ersten Skizze Doppelklick, um es zu führen, und wir werden einfach Wir werden einen Kreis in dieser Zeit schaffen wird irgendwie irgendwo hier irgendwo zu schaffen . Gib ihm einen Durchmesser von fünf Millimetern. Und lassen Sie uns verwenden, dass die horizontale horizontale vertikale Einschränkung wieder und wir werden darauf klicken und auf den Mittelpunkt unseres Kreises zusammen mit unserem Mittelpunkt des Kreises hier und da gehen wir. Wir haben das in so getroffen Flucht und versuchen, das zu bewegen. Um Sie herum gehen, werden Sie sehen, dass es Glück in diesem Mittelpunkt ist, und wir können voran gehen und die für Dimension treffen. Geben Sie diesem eine Dimension zwischen dieser Linie in unserem Kreis und sagen wir, wir geben es auf die Erwähnung von 10 Millimetern von dieser Kante. Das sieht gut aus. Ich klicke auf Stopps fangen. Und jetzt kann ich voran gehen und klicken Sie auf dieses Profil Haiti für Extrude. Beginnen Sie, dies nach unten zu extrudieren. Ich werde alles für meine Distanz wählen. Lassen Sie es ausschneiden und klicken. OK, es ist auf überprüfen Sie unsere Skizze, damit wir nur das Modell sehen können. Und da gehen wir. Ich konnte sehen, dass unser Kreis den ganzen Weg durchgeht. Und lasst uns voran gehen und diesem hier eine Füllung geben. Also irgendwie runden das manchmal ab, um es zu füllen, als es ist, voran zu gehen und einen Narc zu konstruieren , weißt du, und dann zu versuchen, durch zu extrudieren. So hatte f oder füllen Sie es. Klicken Sie auf die beiden Seiten. Hände fangen an, das zu bringen. Äh, sieht so aus, als würde ich 7,5 beantworten. Das wird mir einen schönen Kreis kleinen Halbkreis geben und Mary hat das bekommen. Sieht gut aus. Also eine Sache, die ich tatsächlich zurückgehen werde. Und Veränderung ist die Dicke dieses Griffs hier. Ich überdenke das, und ich weiß irgendwie, dass du was weißt? Es muss wirklich nicht so dick sein. So einfach. Der Weg, es mit Fusion zu ändern, ist, dass Sie einfach zu Ihrer Timeline zurückkehren können. Sophie, markieren Sie diese verschiedenen Symbole hier, Sie können sehen, dass es auf unserem Modell die verschiedenen Abschnitte hervorheben, die von Also , wenn ich hervorheben, zum Beispiel, diese Extrusion hier, dass zeigt mir, dass dies auf dieses Ganze verweist, das ich hier gemacht habe. Wenn ich also ändern wollte, könnte das einfach zurückgehen und doppelklicken und es ändern. In diesem Fall möchte ich diese Extrusion ändern. Und wenn ich die Dicke dieses Griffs gemacht, Also das ist, wenn ich dies hervorheben. Verwendet, dass dieser Griff leuchtet einige Doppelklick auf, dass anstelle von negativen Acht. Machen wir die negativen vier. Ändern Sie das. Da gehen wir. Sehen Sie, wie einfach das geändert wurde, dass Griff rechts zurück zu dieser Größe. Also, das ist perfekt. Genau das, was wir brauchen. Wir machen eine letzte Sache, und das wird sein, eine Skizze auf der Oberfläche hinzuzufügen. Es tut mir leid, keine Skizze. Ich hatte Text an der Oberfläche, aber wir werden mit einer Skizze beginnen. hatte Text an der Oberfläche, Also lassen Sie uns zu Skizze gehen, Skizze erstellen, klicken Sie auf die Oberfläche, und wir gehen weiter und gehen Sie zu skizzieren auf, gehen Sie zum Text. Ok. Beachten Sie. Ich habe all diese verschiedenen Skizzen angezündet, um ... ich brauche nicht die 1. 1, die ich einfach ausziehen werde, und das wird unseren Körper direkt durch zeigen. Also werde ich diese Linie hier referenzieren und anfangen, dort zu skizzieren. Jetzt werde ich diesem einen Namen von einem Esslöffel geben, der T B s p ist und einfach in diesem Fall, ich muss nicht extrem präzise sein, also werde ich nur Augapfel das hier, um es direkt in der Mitte zu bekommen. Ich meine, Sie können ein paar Guides einfügen und machen, dass genau ist, dass Sie es wollen. Aber für diese Anwendung, denke ich, dass wir genau hier gut aussehen. Und Sie können mit verschiedenen Texten experimentieren. In diesem Fall ist es auf Ariel eingestellt, aber Sie können versuchen, welchen Text Sie wollen. Einige Texte funktionieren viel besser als andere. Wenn drei d Druck, Ich werde es geben oder machen es fett, weil das auch hilft, dass, wenn drei D-Druck. Also werde ich klicken, OK, und ich werde voran OK, gehen und wählen Sie einfach einen beliebigen Bereich meines Textes es e für extrudieren und geben diesem eine Extrusion von negativem einen Klick. OK, stellen Sie sicher, dass auf Schnitt gesetzt ist, was automatisch tun sollte, da Sie negative erwähnt haben. Und da gehen wir. Da ist unser Esslöffel. Uh, wir haben es auf einen Esslöffel gesetzt. Wir haben unser Ganze zum Aufhängen. Und es ist perfekt für ein Volumen von einem Tisch Sport s. Oh, da geht's. Geh weiter und mach dir eins. Jeder braucht einen Esslöffel. Und Sie können wieder üben, die Größe zu machen, die Sie brauchen, also genießen.
