1. Einführung: Hi. Willkommen in meiner Skill-Share-Klasse. Hoffentlich haben Sie auf meinen anderen Fähigkeiten teilen Klassen von diesem Punkt gesehen. Aber wenn du nicht hast, ist mein Name Federico Arias. Ich bin Industriedesigner und -berater
und arbeite mit Unternehmen zusammen, um ihre Produktideen auf den Markt zu bringen. Meine Spezialität ist in der visuellen Kommunikation und in dieser Klasse wird alles über eine Technik lernen , die sehr nützlich ist, um zu meistern. Für jeden Industriedesigner da draußen explodierten Explosionsansichten. Ansichten sind eine Technik, die von Industriedesignern,
Maschinenbauingenieuren und sogar Patentanwälten verwendet wird, um alle Teile
und Komponenten eines Produkts zu vermitteln und zu illustrieren und zusammenzusetzen. Sicher, Sie können jede Komponente und jede Katze modellieren, einen Explosionszustand aus der Baugruppe
erstellen und dann eine Konstruktionszeichnung
daraus generieren . Aber das Zeichnen einer Explosionsansicht basierend auf den Prinzipien, die Sie in dieser Klasse lernen, ist viel
effizienter und schneller zu produzieren, vor allem in den frühen Phasen der Produktentwicklung, wenn es oft noch keine Katze in dieser Klasse erstellt gehen Sie über eine Querschnittsansichtsanalyse eines Produkts in zwei Dimensionen. Wie Sie interne Komponenten in Gruppen aufteilen, um sie leichter anzuzeigen. So erhalten Sie die ideale Perspektive für Explosionszeichnungen. Wie komplexe Formen zu nehmen und vereinfachen sie in ihre primitive Form Hüllkurven
, Das macht es einfacher, in eine Perspektive zu übersetzen Sie Komposition. Wie man interne und externe Komponenten anordnet und verfeinert, um die beste visuelle Kommunikation zu gewährleisten. Wie man die Zeichnung mit Farbblockierung,
Schattierung und Hervorhebungen verschönert . Und

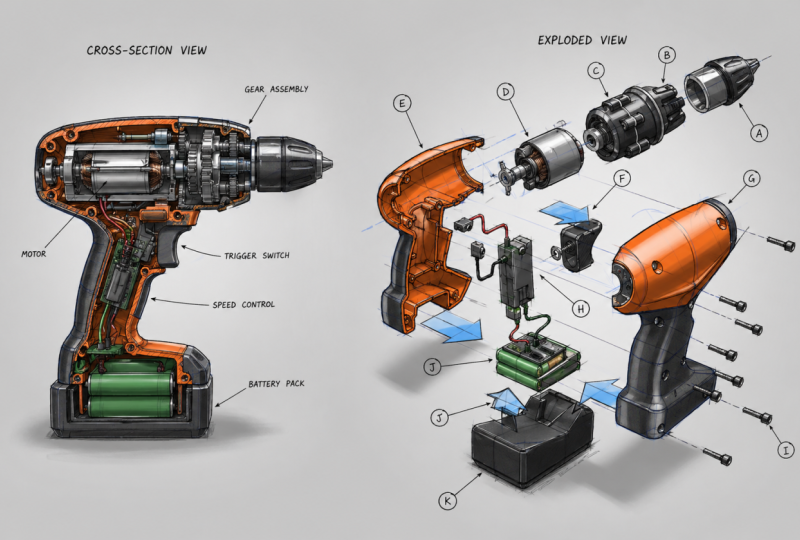

schließlich, schließlich, welche unterstützenden Details zu verwenden, um den Zeichentopf wirklich wie Richtungspfeile zu machen. Komponentenbeschriftung und Funktion Call it's. Hier ist ein Blick darauf, wo Sie bis zum Ende dieser Klasse erreichen können. Sobald Sie mit all den Lektionen fertig sind, hoffe
ich, Ihre Arbeit in der Unterrichtsdiskussion unten zu sehen, damit ich Ihnen Feedback zu
Ihrem Projekt geben und Ihnen hoffentlich helfen kann , sich zu verbessern. Auch, zögern Sie nicht, mir Fragen zu der Klasse in der Diskussion als auch zu stellen. Alles klar, gehen
wir zum nächsten Video über, um loszulegen
2. Querschnittsansicht: Ok. Hi, alle. Herzlich willkommen. Das erste, was wir für diese Übung tun müssen, ist die Auswahl eines Referenzobjekts. Nun, hier, ich werde einen Akku-Bohrer benutzen. Warum verwende ich dieses Objekt? Nun, es hat eine zweiseitige Gehäusekomponente, die der äußere Teil ist. Bestehend aus mehreren Texturen. Sie haben Textur Kunststoff, das ist der orangefarbene Teil und ein Rover über Form, das ist der Griff. Sie haben Aktuacions-Komponenten, die bewegliche Komponenten bestehen aus dem Auslöser, der Batterieverriegelung, dem Spannfutter, wo der Bohrer Ziegen usw. Und Sie haben auch interne elektromechanische Komponenten wie den Motor, das Getriebe am Triggerschalter. Dieses Objekt ist komplex genug, um Ihnen ein sehr überzeugendes Expletiv zu bekommen. Du ziehst aus ihm heraus, aber einfach genug zu tragen, das hat nicht viel zu viele Furze. Wenn Sie zum ersten Mal eine Explosionszeichnung durchführen, empfehle
ich, mit einem bereits vorhandenen Produkt zu arbeiten, damit Sie weiterhin darauf verweisen können. Alles klar, gehen wir. Ok. Das erste, was wir tun werden, ist eine Seitenansicht des Produkts zu zeichnen, um die Proportionen richtig . Halten Sie diesen schön und schnell und rau. Und sobald wir diese schöne, raue Seitenansicht haben. Lass uns weitermachen und es aufräumen und eine abschließendere Arbeit darüber machen oder, wie ich es nenne, deine
Linienarbeit verfeinern und das Liniengewicht richtig bekommen? Okay, sobald Sie eine Seitenansichtszeichnung haben, mit der Sie zufrieden sind und die richtigen Proportionen haben, lassen Sie uns über eine Querschnittsansicht sprechen, die ein entscheidender referentieller Schritt ist, um Ihnen zu helfen, eine korrekte Perspektive explodiert Ansicht aus dieses Produktes. Okay, stellen wir uns einen kubanischen Drei-D-Raum vor, der einen Zugang hat, der ihn mitten in der
Mitte teilt . Stellen wir uns nun ein unsichtbares Flugzeug vor, das die kubanische Hälfte direkt über diesen
Zugang schneidet, und stellen Sie sich dann nur die 1/2 vor, die weiter von Ihnen entfernt ist. Das bleibt. Wissen Sie, was dieser Querschnittsplan tut, ist nicht nur das Objekt in zwei Hälften zu schneiden, sondern auch erlaubt Ihnen, innerhalb des Würfels zu sehen. Die Hälfte davon ist noch übrig. In der Regel beziehen sich auch auf das Gehäuse zu fragen. , Dies ist eine Drei-D-Darstellung dessen,was eine Zwei-D-Schnittansichtsebene für Sie tut, und dies wird die Grundlage unserer nächsten Lektion sein. Okay, um eine Querschnittsansicht dieses Weges zu bekommen, den wir gezeichnet haben. Lassen Sie uns damit beginnen, alle internen Linien loszuwerden, und das wird die Grundlage für alle Lektionen sein, die nach vorne kommen. Okay, und dies sollte die Grundlage für Ihre Querschnittsansicht des Bohrers Zeichnung in der nächsten Lektion erkunden musste die richtigen Materialstärken hinzufügen. Wie man entscheidende Montagemerkmale wie Rippen und Bosse hinzufügt, den Gummi über Form um das Gehäuse herum und wie man alle internen
Komponenten darstellt und gruppiert . Sehen Sie sich auf der nächsten.
3. Interne Component: Lassen Sie uns die Seite Ihrer Skizze nehmen. Wir haben es in der vorherigen Lektion getan. Ich bin bevölkert, um eine echte Querschnittsansicht unseres Bohrerdesigns zu erhalten. Es hilft wirklich, ein Referenzbild eines bestehenden Produkts zu finden und es zu analysieren, um wirklich zu verstehen, welche Komponenten es ausmachen, wie sie zusammenkommen und wie die Innenluft gestaltet wird. Wir verwenden dieses Referenz-Layout in unserer Querschnittsansicht. Vorwärts bewegen. Als erstes zeichnen wir die internen Komponenten dort, wo wir denken, dass sie zur
Farbcodierung passen sollten , und die Trennung dieser Komponenten in kohärente Gruppen wird später mit unserer
Explosionsansicht helfen . Sobald wir alle diese Komponenten getrunken haben, hilft
es wirklich dem Etikett, alle von ihnen als Referenz. Sie sollten am Ende mit einer Zeichnung wie diese, nachdem die Bosse auf der Innenseite
des Gehäuses platzieren würde . Diese helfen, beide Hälften des Bohrers zu verlegen, und auch die Buslöcher erhalten die Schrauben, die das gesamte Produkt zusammenhalten. Als nächstes fügen Sie die Materialwandstärke hinzu. Das sollte durchgängig sein, und dann werden wir Rippen hinzufügen. Dies waren etwas dünnere Wände, die die Bosse an Ort und Stelle stützen. Eine Anzeige Steifigkeit und Struktur des Gehäuses. Und schließlich skizzieren
wir im Überformbereich
, der Gummigriff ist, der oben auf dem Kunststoffgehäuse geformt wird, das Ihr
Ende sein sollte . Ergebnis in den nächsten Lektionen wird diese abgeschlossene Querschnittsansicht nehmen und lernen, wie alle diese Komponenten in Perspektive zu übersetzen. Wird verwendet, um eine echte Explosionsansichten fangen zu lassen. Wir sehen uns dann.
4. Ideale Perspektive: Nun, da wir wissen, wie unser Bohrer im Inneren des Gehäuses aussehen wird und wie die
Bauteilgruppen angelegt werden, müssen
wir eine ideale Perspektive für unsere Explosionssicht wählen. Wir verwenden eine moderate Perspektive oder, mitanderen
Worten, anderen
Worten, eine einfache Zwei-Punkt-Overhead-Ansicht. Diese Art von Perspektive, im
Gegensatz zu einer extrem verkürzten Perspektive, zum Beispiel, erlaubt mehrere Dinge. Erstens ermöglicht
es Ihnen, das Haus und die Komponenten aus einigen verschiedenen Blickwinkeln zu betrachten. Aber am wichtigsten ist, dass es Ihnen ermöglicht, die Komponenten in drei Richtungen oder alle drei X y C
Achsen aller drei Dimensionen zu explodieren oder zu trennen . Sie sollten immer versuchen, Teile in die gleiche Richtung wie die Perspektive zu explodieren, und verwenden Sie sie mindestens zwei Richtungen, um visuelles Interesse hinzuzufügen und Verwirrung zu vermeiden. Okay, das nächste, was wir tun müssen, ist herauszufinden, die primitiven Formhüllen der
Komponentengruppen . Die Luft, die einfachsten geometrischen Formen, die Komponentengruppen sind, passen in. Der Bohrkörper passt in eine rechteckige Box, und das Motorgetriebemodul passt in einen Zylinder. Einrichtung dieser Objekte wird es viel einfacher machen, diese Objekte in die
perspektivische Regel zu bringen , die wir zuvor eingeführt haben, indem wir einfach diese beiden D-Hüllen in
ihren drei D-Formen darstellen . In der nächsten Lektion lernen
wir, wie Sie diese Shapes unterteilen und verfeinern, um mit der Definition unserer endgültigen Komponenten zu beginnen .
5. Unterteilen und verfeinern: Ok. Der nächste Schritt besteht darin, in Ihren primitiven Formhüllen und zwei D zu unterteilen oder Teile einzeln
wegzuschneiden , bis sie Ihrem Objekt ähnlich sind. Ich habe nicht die gleichen Schnitte an deinen Formen in drei D gemacht. Halten Sie die Linien in diesem Stadium rau, und mach dir keine Sorgen, wie es aussieht. Der Perspektive treu zu bleiben, ist das Wichtigste. Wir machen das gleiche mit dem Motormodul hier, was in drei D zu einem ernsthaften von unterteilten Zylindern übersetzt wird. Beginnen Sie mit dem Zeichnen der einzelnen Objekte Drehprofile und zeichnen Sie dann die Ellipsen für jede Zylinderform. Wir befolgen die gleichen Regeln für die restlichen Komponenten. Bleiben Sie ihrem Farbcodierungszehen treu. Helfen Sie uns, auf Kurs zu bleiben. Tun Sie dies für Ihren Triggerschalter, den Batterieanschluss und den Zugauslöser. Als nächstes trennen
wir das Gehäuse und explodierte in seine zwei Hälften und grob unterteilten Form
und drei D. Denken Sie daran, immer Ihre Querschnittsansicht für Details und Proportionen zu referenzieren. Okay, hier ist eine Zusammenfassung des gesamten Prozesses.
6. Commit und Clarify: Jetzt senken wir die A-Passität der vorherigen groben Schicht und beginnen, unsere
Gehäuseform abzuschließen . Denken Sie daran, auf die Wandstärken und Chef und Ersatz achten. Als nächstes werden farbcodierte Komponentengruppen angeordnet, um sicherzustellen, dass alles gut
sichtbar ist . Dann starten wir eine neue Ebene und verpflichten uns zu unserer endgültigen Sprache. Dann ist es Farbblockierung oder Ausfüllen jeder Form mit einer einfarbigen Farbe. - Und vergessen Sie
nicht die Gummi-Überform für den Griffbereich. - Als
nächstes nächstes werden
wir einige Schattierungen machen, um Tiefe und Volumen hinzuzufügen und dann Highlights, um eine
Lichtquelle zu erstellen . - Oh , und schließlich lassen Sie uns ein paar Hot Spots auf den Teilezeilenlücken machen, um sicherzustellen, dass alles springt. Du solltest mit so etwas enden.
7. Letzte Details: Okay, das letzte, was zu tun ist, ist alle Ihre Komponenten zu beschriften. Es hilft wirklich, eine Stückliste oder ein Inventarblatt zur Seite zu haben, nur so dass Sie zeichnen nicht zu überladen. Und das war's. Ehrfürchtig. Du hast es bis zum Ende der Klasse geschafft. In Ordnung, schauen wir uns an, was Sie bisher erschaffen haben. Wir haben gelernt, wie man eine Querschnittsansicht unseres Designs zu tun, dann verfeinert und gruppiert die internen Komponenten hinzugefügt Bosse, Rippen und Materialdicke auf das Gehäuse. mehr über die ideale Perspektive, die Sie für Explosionsansichten verwenden können, erfahren Sie mehr über primitive Formhüllen und wie Sie R zwei D-Komponenten in drei D-Ansichten übersetzen. Wir haben unsere Formen verfeinert und die richtige Komposition erhalten. Und dann haben wir die letzte Zeile Arbeit, Farbe und Details gemacht, um das wirklich explodieren zu lassen. Abbildung anzeigen. Heben Sie sich ab. Ich hoffe aufrichtig, dass Sie einige neue
Techniken gelernt haben , wie Sie Ihre Produktdesign-Ideen nutzen und
Explosionsdarstellungen daraus generieren können. Diese Übung sollte Ihnen auch einen besseren Einblick in die Art und Weise geben, wie die meisten Verbraucherprodukte
entworfen und zusammengebaut werden , was ein großer zusätzlicher Bonus ist. Und wenn Ihnen diese Klasse gefallen hat Bitte vergessen Sie nicht, es zu mögen oder geben Sie mir eine Rezension,
damit ich Ihr ehrliches Feedback für zukünftige Kurse sammeln kann. Sie können auch in meine Lehrerseite fallen, um über alle zukünftigen, natürlich Releases auf dem
Laufenden zu bleiben . Und wenn Sie es noch nicht tun, können
Sie mir auf Social Media auf Instagram folgen genau hier für Projektanfragen, um einen
Blick auf mein Portfolio von Produktdesigns zu werfen oder für eine Zusammenarbeit Anfragen. Bitte gehen Sie hier auf meine Studio-Website. Wieder mal. Vielen Dank, dass Sie zugesehen haben. Und wir sehen uns in der nächsten Klasse. Auf Wiedersehen.
