Autodesk Fusion für Anfänger – 3D-Modellieren eines Musters auf einer gekrümmten Oberfläche

teacher avatar Martin Lennernäs, Autodesk Fusion Enthusiast | Maker

Schau dir diesen Kurs und Tausende anderer Kurse an

Erhalte unbegrenzten Zugang zu allen Kursen
Lerne von Branchenführern, Ikonen und erfahrenen Experten
Wähle aus einer Vielzahl von Themen, wie Illustration, Design, Fotografie, Animation und mehr

Schau dir diesen Kurs und Tausende anderer Kurse an

Erhalte unbegrenzten Zugang zu allen Kursen
Lerne von Branchenführern, Ikonen und erfahrenen Experten
Wähle aus einer Vielzahl von Themen, wie Illustration, Design, Fotografie, Animation und mehr

Einheiten dieses Kurses

    • 1.

      Einführung in Autodesk Fusion-Kurs

      1:42

    • 2.

      Projekt-Aufgabe

      0:50

    • 3.

      Speichere dein Projekt und erstelle eine Komponente

      0:50

    • 4.

      Parameter in Autodesk Fusion einrichten

      2:18

    • 5.

      Eine Konstruktionsebene in Autodesk Fusion erstellen

      0:51

    • 6.

      Skizzieren mit Benutzerparametern in Autodesk Fusion

      1:27

    • 7.

      Loft in Autodesk Fusion

      0:47

    • 8.

      Abschnittsanalyse in Autodesk Fusion

      0:46

    • 9.

      Verwenden des Shell-Befehls in Autodesk Fusion

      1:20

    • 10.

      Eine Bauebene in einem Winkel hinzufügen

      0:48

    • 11.

      Benutzerparameter in Autodesk Fusion ändern

      1:13

    • 12.

      DFX-Datei in Autodesk Fusion einfügen

      0:42

    • 13.

      Deine DFX-Datei in Autodesk Fusion verschieben

      1:13

    • 14.

      Skalieren deiner DFX-Datei in Autodesk Fusion

      1:21

    • 15.

      Erstelle ein kreisförmiges Muster in Autodesk Fusion

      1:05

    • 16.

      Emboss und Deboss in Autodesk Fusion

      1:19

    • 17.

      Kreisförmiges Feature-Muster in Autodesk Fusion

      1:16

    • 18.

      Bearbeite kreisförmige Muster über die Zeitachse in Autodesk Fusion

      1:01

    • 19.

      Ein Aussehen in Autodesk Fusion hinzufügen

      0:50

    • 20.

      Cloud-Renderer in Autodesk Fusion

      1:25

    • 21.

      STL-Datei aus Autodesk Fusion exportieren

      0:44

    • 22.

      Deinen 3D-Druck einrichten und G-Code exportieren

      1:41

    • 23.

      Projektabschluss

      0:33

  • --
  • Anfänger-Niveau
  • Fortgeschrittenes Niveau
  • Fortgeschrittenes Niveau
  • Jedes Niveau

Von der Community generiert

Das Niveau wird anhand der mehrheitlichen Meinung der Teilnehmer:innen bestimmt, die diesen Kurs bewertet haben. Bis das Feedback von mindestens 5 Teilnehmer:innen eingegangen ist, wird die Empfehlung der Kursleiter:innen angezeigt.

68

Teilnehmer:innen

2

Projekte

Über diesen Kurs

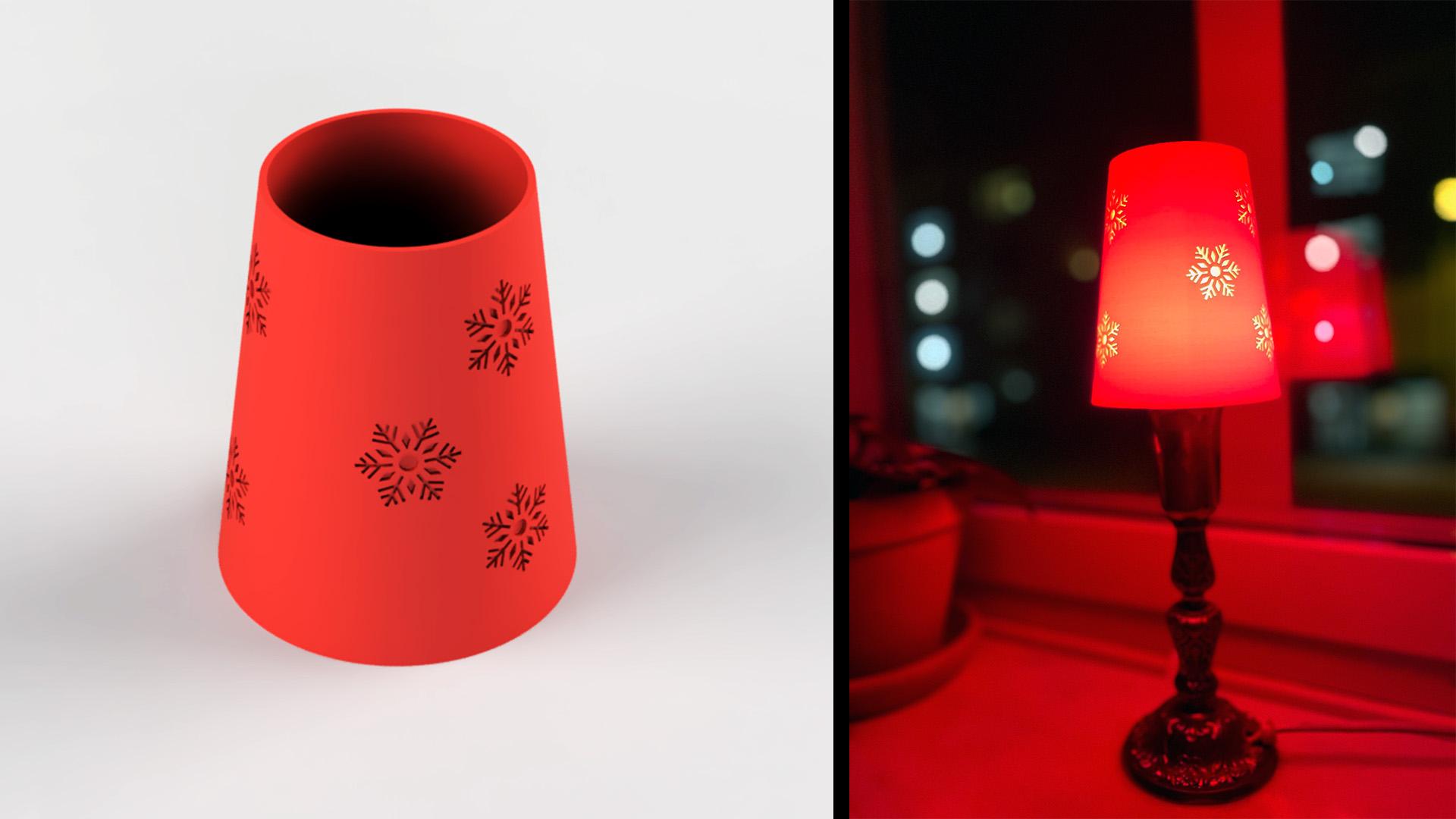

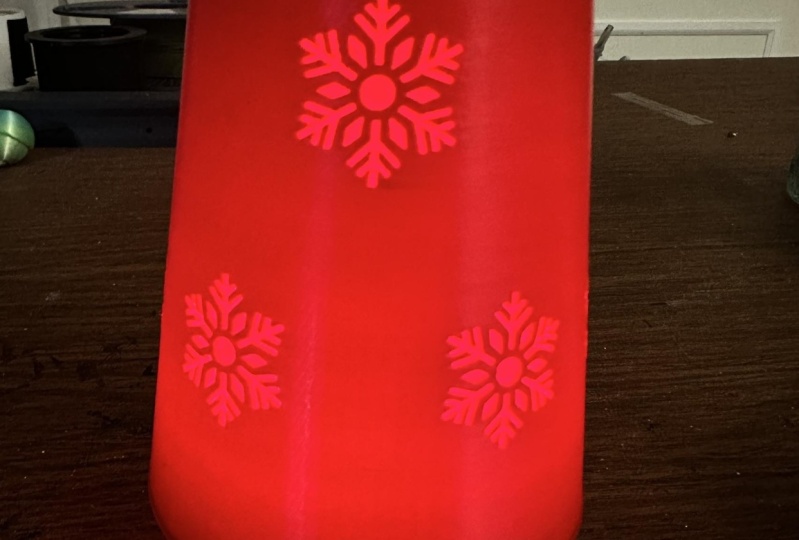

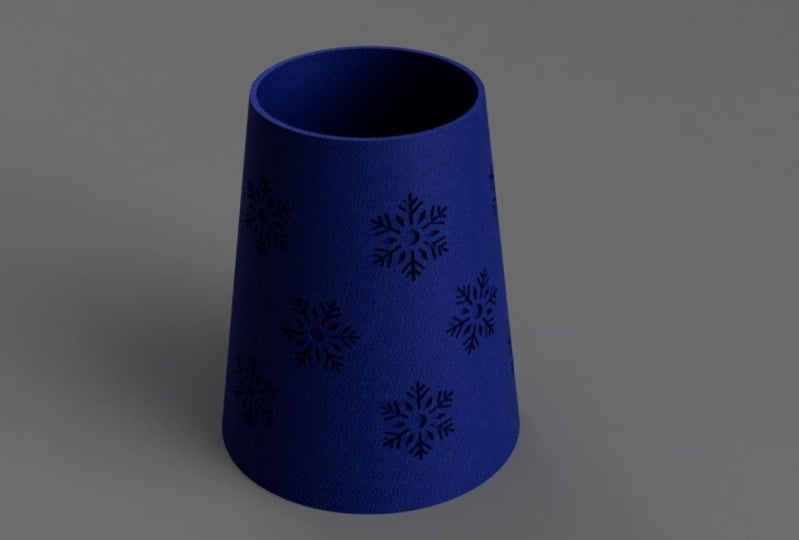

Lass uns einen 3D-gedruckten Lampenschirm mit Autodesk Fusion-Parametern erstellen!

Einige Beispiele für das Lernen, das du in diesem Autodesk Fusion (früher bekannt als Autodesk Fusion 360) lernst, sind:

  • So richten Sie Benutzerparameter ein
  • So erstellen Sie Konstruktionsebenen
  • So loft man
  • So erstellst du kreisförmige Muster (sowohl Skizze als auch Feature)
  • So verwenden Sie Prägungen und Debossungen
  • Einfügen und Skalieren  DFX-Dateien
  • So exportieren Sie STL-Dateien
  • So richtest du G-Code für den 3D-Druck ein

Du solltest diesen Kurs besuchen, wenn du mehr über Autodesk Fusion-Workflows für 3D-Modellierung und 3D-Druck erfahren möchtest.

Dieser Kurs richtet sich an Autodesk Fusion-Anfänger, Macher und CAD-Ingenieure, die sich für 3D-Modellierung und 3D-Druck interessieren. Du kannst diesen Kurs besuchen, auch wenn du kein Autodesk Fusion hast, da du mehr über Autodesk Fusion und 3D-Druck lernen wirst!

Du benötigst Autodesk Fusion auf deinem PC oder Mac, um die CAD-Modellierung zu verfolgen. Ich demonstriere es auf einem PC, aber du kannst es dir auch anschließen, wenn du auf einem Mac arbeitest.

Willkommen beim Projekt!

Triff deine:n Kursleiter:in

Teacher Profile Image

Martin Lennernäs

Autodesk Fusion Enthusiast | Maker

Kursleiter:in

I'll empower you to turn your ideas into reality with expert guidance in 3D printing and Autodesk Fusion, making complex concepts easy and exciting.

Vollständiges Profil ansehen

Skills dieses Kurses

Autodesk Fusion 360 Design Grafikdesign
Level: Beginner

Kursbewertung

Erwartungen erfüllt?
    Voll und ganz!
  • 0%
  • Ja
  • 0%
  • Teils teils
  • 0%
  • Eher nicht
  • 0%

Warum lohnt sich eine Mitgliedschaft bei Skillshare?

Nimm an prämierten Skillshare Original-Kursen teil

Jeder Kurs setzt sich aus kurzen Einheiten und praktischen Übungsprojekten zusammen

Mit deiner Mitgliedschaft unterstützt du die Kursleiter:innen auf Skillshare

Lerne von überall aus

Ob auf dem Weg zur Arbeit, zur Uni oder im Flieger - streame oder lade Kurse herunter mit der Skillshare-App und lerne, wo auch immer du möchtest.

Transkripte

1. Autodesk Fusion-Kurs Einführung: Willkommen zu diesem parametrischen Lampenschirm-Projekt. Für diejenigen unter Ihnen , die mich nicht kennen Ich bin Martin, ein Landschaftsingenieur, ein Profi in der AEC-Branche, ein Universität, C-Lehrer und ein Hersteller In meinem Nebengeschäft viel Ausführung. Ich erstelle auf dieser Plattform physische Artikel aus SEC-Geschäften auf dieser Plattform und poste auch Tutorials auf YouTube. Meine erste Erfahrung mit CAD-Software war ein landschaftstechnisches Projekt vor etwa zehn Jahren. Wir haben wahrscheinlich eine zweidimensionale Bank oder etwas Ähnliches gebaut. Ich habe regelmäßig mit verschiedenen CAD-Softwares gearbeitet , und Autodiskussion, die CAD-Software, über die Sie in diesem Projekt mehr erfahren , ist die CAD-Software, die mich am meisten begeistert Die Möglichkeit, den gesamten Prozess vom Schild bis zur Fertigung in einem Programm abzudecken , ist unglaublich In diesem Projekt kombinieren wir einige grundlegende Techniken der automatischen Diskussion zu einem reibungslosen und einfachen Arbeitsablauf und erstellen so einen parmetrischen Die Arbeit mit Parametern hat viele Vorteile, wie Sie im Laufe des Projekts sehen werden Jeder ist auf einem persönlichen Weg seine Sehnsucht nach Freiheit, Modellierung und Lernen angeht Die Lektionen sind in kurze Abschnitte unterteilt, sodass es für Sie einfach ist, relevante Teile auf Ihrem Computer oder, warum nicht, auf Ihrer Soap zu finden und erneut anzusehen Ihrem Computer oder, warum nicht, auf Ihrer Soap Ich hoffe, wir sehen uns in der nächsten Lektion. Wir werden mehr über Ihren Projektauftrag erfahren. Danke. Okay. 2. Projekt-Aufgabe: Projektaufgabe besteht darin, ein Foto Ihres parametrischen Lampenschirms in das Projektgerät hochzuladen Ihres parametrischen Lampenschirms in das Projektgerät Sie können entweder ein echtes Bild Ihres frei gedruckten Designs hochladen oder warum nicht ein digitales Bild Ihres Autodiscuton-Renderings. Ihr Lampenschirm sollte ein Muster und einen Winkel zwischen Ober- und Unterseite haben und einen Winkel zwischen Ober- und Unterseite Achten Sie darauf, einen Sicherheitsabstand zwischen Ihrem Lampenschirm und Ihrer Lampe einzuhalten, damit Sie keinen Unfall verursachen Ich werde mein Bestes tun, um Feedback zu Ihrer Arbeit zu hinterlassen und freue mich darauf, dass Ihre kreativen Ideen online veröffentlicht In der nächsten Lektion werden wir uns an die erste Regel der automatischen Diskussion halten . Ich danke dir 3. Dein Projekt speichern und eine Komponente erstellen: Gönnen Sie sich einen guten Start und verkaufen Sie Ihr Projekt. Öffnen Sie danach die Zeichenkürzel mit Tastenkombinationen und suchen Sie nach einer neuen Komponente. Die erste Regel bei Diskussionen über Wasser ist, mit Komponenten zu arbeiten Diese bewährte Methode hat viele Vorteile. Einige Beispiele sind die Möglichkeit, Aktionen, die zu derselben Komponente gehören, innerhalb derselben Zeitleiste zu sammeln , Aktionen, die zu derselben Komponente gehören, innerhalb derselben , und die Möglichkeit, Komponenten zu einem fertigen Produkt zusammenzubauen. Geben Sie Ihrer Komponente einen logischen Namen und achten Sie darauf, sie zu aktivieren. Wir haben das Produkt auf großartige Weise gestartet. In der nächsten Lektion erfahren Sie, wie wir einige Benutzerparameter einrichten . Danke. 4. Parameter in Autodesk Fusion einrichten: Wenn ich in der Zeit zurückreisen und eine Sache auf meiner Desk Fusion-Reise ändern könnte , würde ich früher anfangen, mit Parametern zu arbeiten. Wenn Sie mit Parametern noch nicht vertraut sind, vertrauen Sie mir einfach, dass dies sinnvoll sein wird , um mit Ihrem Produkt fortzufahren. Ich möchte ein Design einrichten und in der Lage sein, die Größe des gesamten Designs mit nur wenigen Aktionen zu ändern und dabei das Verhältnis der verschiedenen Produktabmessungen beizubehalten . Die Abmessungen, die ich für mein Produkt verwende stammen von einer gut aussehenden Lampenform, die ich in meinem Loch habe. Sie können andere Abmessungen für Ihr Projekt verwenden. Drücken Sie Plus und beginnen Sie mit Ihrem ersten Parameter. Ich werde diesen Fusionsparameter bottom nennen und ihm eine Abmessung von 100 Millimetern geben. Ich nenne den zweiten Perimeter Top. Der Ausdruck wird unten mal 0,7 sein. Ich nenne meine dritte Perimeterhöhe. Der Wert wird unten mal 1,2 sein. Mein vierter Parameter wird Basisfuß heißen. Dieser Wert ist auf 37 Millimeter festgelegt , da der Lampenschirm sie ausrichten muss. Sie werden sehen, was ich meine, wenn wir in den nächsten Lektionen mit dem Produkt fortfahren Der fünfte Umfang wird Dicke genannt, und ich habe diesen Wert auf 2 Millimeter eingestellt Genau wie der vierte Perimeter hat dieser Perimeter nichts mit den ersten drei Perimetern zu tun Der sechste Parameter heißt Boss . Ich setze das auf Dicke mal 0,7 und bin es gewohnt, hier zu forschen. Ich hätte diese Dicke auch zweimal 0,8 oder 0,6 oder 0,5 angeben können. Das sind unsere Parameter, und es ist okay, wenn Sie verwirrt sind. Du wirst bald sehen, warum wir das gemacht haben. Aber sehen Sie sich zunächst in der nächsten Lektion an, wie wir ein neues Bauspiel eingerichtet haben . Danke. 5. Eine Konstruktionsebene in Autodesk Fusion erstellen: Sie nehmen an einem Kurs über einen frei bedruckten Lampenschirm teil und wir haben noch nicht einmal bei der Skizze des Lampenschirms aufgehört Stattdessen erstellen wir Komponenten, richten Parameter ein und jetzt eine Konstruktionsebene. Sie fragen sich vielleicht, warum. Der Grund dafür ist, dass wir in der Lage sein wollen, den Lampenschirm mit sehr wenigen Aktionen zu erstellen, zu bearbeiten und zu variieren Lampenschirm mit sehr wenigen Aktionen Auf der Konstruktionsebene erstellen wir also eine versetzte Ebene und setzen die Höhe auf die Höhe des Benutzerumfangs Sie haben jetzt zwei verschiedene Konstruktionsebenen in einem Abstand, der der Höhe des Benutzerumfangs entspricht. Lassen Sie uns in der nächsten Lektion einige Skizzen anfertigen. 6. Skizzieren mit Benutzerparametern in Autodesk Fusion: Es ist verlockend, die Sketch-Taste in der oberen linken Ecke zu drücken , aber der Profi-Tipp ist, die Zeichenkürzel mit Tastenkombinationen zu aktivieren die Zeichenkürzel mit Tastenkombinationen Suchen Sie nach Skizze und wählen Sie die Konstruktionsebene für Ihre Skizze Drücken Sie die Tastenkombination C , um den Kreisbefehl zu aktivieren. Die blaue Füllung zeigt an , dass der Kreis aktiviert ist. Halten Sie den Kreis in der Mitte der Leinwand an und stellen Sie als Abmessung den Basisfuß Erstellen Sie einen zweiten Kreis und setzen Sie die Dimension auf unteren Rand oder wie auch immer Sie Ihren benutzerdefinierten Benutzerparameter nennen. Aktivieren Sie die Tastenkombinationen für Skizzen mit Tastenkombinationen und beenden Sie Ihre Skizze. Erstellen Sie eine neue Skizze, wählen Sie diesmal jedoch die obere Konstruktionsebene aus. Sie sehen hier, warum es so praktisch war , in der Mitte der Orgo zu skizzieren Sie können diesen Kreis über die anderen Kreise legen. Ich verwende den Benutzerparameter top für diesen Kreis und verlasse dann eine Skizzierumgebung über die Sketch-Shortcuts. Wir haben jetzt etwa 80% unseres Lampenschirms, und wir können ihn nicht einmal sehen Sehen Sie in der nächsten Lektion, wo wir Ihre Kreise verbinden. Danke. 7. Loft in Autodesk Fusion: Es ist Zeit, die Teile zusammenzusetzen. Und das ist natürlich nicht die einzige Möglichkeit, diese Form zu erstellen, aber ich empfehle diesen Arbeitsablauf, weil er schnell, präzise und, wie wir später sehen werden, einfach zu bearbeiten ist. Ich liebe den Schlitz in deinem ersten und deinem zweiten Profil, um sie zu verbinden. Wir werden es einfach und lehrreich halten und uns an diese neue Körperoperation halten Dieser Körper entsteht innerhalb unserer aktiven Komponente, und das ist völlig in Ordnung Wir haben einen festen Körper , der auf verbundenen Geometrien basiert Schauen wir uns das in der nächsten Lektion genauer an und führen eine Abschnittsanalyse unseres Drei-D-Modells durch. Danke. 8. Abschnittsanalyse in Autodesk Fusion: Sie können die Querschnittsanalyse aktivieren. Wir werden das Drop-down-Menü überprüfen, aber lassen Sie uns bei unseren schnellen Workflows bleiben und zugewiesene Tastenkombinationen mit Tastenkombinationen aktivieren. Sie können Ihre Schnittanalyse flach oder schräg durchführen . Sie können sofort erkennen, dass Ihr Lampenschirm etwas Material von der Innenseite verlieren muss etwas Material von der Innenseite verlieren Das liegt daran, dass wir die Form mit dem Befehl Loft erstellt haben. Wenn wir zum Beispiel einen anderen Wortfluss verwenden würden, der sich auf das Revoltenkommando konzentriert , um unseren Lampenschirm zu kreieren, dann hätten wir diese Situation nicht Das ist aber nicht wirklich ein Problem. Lassen Sie uns das in der nächsten Lektion mit Shell Commander beheben . Danke. 9. Den Shell-Befehl in Autodesk Fusion verwenden: Lassen Sie uns das Innere unseres Lampenschirms loswerden. Sie finden das Shell-Kommando im modifizierten Bereich der Werkzeugleiste, aber ich werde die Zeichenkürzel mit Tastenkombinationen aktivieren und von dort aus weitermachen Verwenden Sie die blaue Option, die für das Modellieren von Festkörpern steht Geben Sie Ihrem Körper eine innere Dicke und drücken Sie auf OK Wir sind noch nicht ganz fertig. Wir sehen deutlich, dass Sie diesen Lampenschirm nicht zusammenbauen können diesen Lampenschirm nicht zusammenbauen da es kein Loch für die Lampe gibt. Erinnerst du dich an Kreise, die wir in einer früheren Lektion gemacht haben? Aktiviere, extrudiere mit der Tastenkombination und finde den Schaltkreis Sie müssen die Sichtbarkeit Ihrer Skizze einschalten wenn Sie sie nicht finden können Sobald Sie auf Extrudieren klicken, könnten Sie versucht sein, einen Abstand hinzuzufügen Wir möchten jedoch, dass der Extrusionsschnitt folgt, wenn wir die Dicke des Designs ändern Daher sollten Sie den Ausdehnungstyp auf Alle ändern, damit Ihr Extrusionsschnitt die Konstruktion durchschneidet , wenn Sie die Dicke ändern Und das ist alles. Sehen Sie sich die nächste Lektion an, in der wir eine weitere Konstruktionsebene hinzufügen. Danke. 10. Eine Bauebene in einem Winkel hinzufügen: Eines der Entwurfsziele ist das Hinzufügen eines Musters auf dem Lampenschirm fügen wir Als Schritt in diesem Prozess fügen wir eine Konstruktionsebene Normalerweise würde ich Abkürzungen für das Design verwenden, aber ich möchte Ihnen zeigen, wo Sie die Tangentenebene finden Sobald Sie Ihr Gesicht ausgewählt haben, die Referenzebene sichtbar Wir belassen es bei Standardeinstellung, da es bereits den richtigen Winkel hat. Wir werden diese Konstruktionsebene für unser kommendes Muster verwenden . Aber lassen Sie uns zunächst so tun, als wollten wir die Größe unseres Designs ändern, aber alle Verhältnisse beibehalten Schauen wir uns die Parameter noch einmal an. Danke. 11. Benutzerparameter in Autodesk Fusion ändern: Zu Beginn des Projekts richten wir Parameter ein. Auf diese Weise können wir die Größe unseres Objekts ändern und die Relationen und das Verhältnis, z. B. den Winkel unseres Entwurfs, beibehalten . Aktivieren Sie Entwurfskürzel mit Tastenkombinationen und ähnlichem, um Parameter zu ändern. Wir sehen, dass unsere Oberseite und unsere Körpergröße mit unserer Unterseite zusammenhängen. Unser Standfuß, der die gesamte Montage des Lampenschirms ausmacht, ist auf 37 Millimeter festgelegt Unsere Dicke ist auf 2 Millimeter festgelegt und wir haben beide Parameter noch nicht verwendet Wenn wir den Boden ändern, passt sich unsere Lampe an. Sie können mit der rechten Maustaste auf die Leinwand klicken und ganz einfach Ihr neuestes Kommando und mehr finden So einfach ist es, mit Parametern zu arbeiten, und die Möglichkeit, Beziehungen und Gleichungen zu erstellen , ist nützlich, wenn Sie Ihr Design iterieren und bearbeiten 12. DFX-Datei in Autodesk Fusion einfügen: Sie können entweder direkt auf Ihrer eckigen Konstruktionsebene skizzieren oder eine Defx-Datei mit einer Skizze einfügen Der Zweck besteht darin, eine Skizze mit demselben Winkel wie unsere Lampenform zu erstellen demselben Winkel wie unsere Lampenform Die DFx-Datei, die ich für dieses Projekt verwendet habe, finden Sie in den Projektressourcen Es, wenn du möchtest. Suchen Sie Ihre Defx-Datei auf Ihrem Computer und wählen Sie Ihr Construction Play Dieses Muster ist zu groß und wir müssen es verschieben. Wir machen das in zwei Schritten. In der nächsten Lektion werden wir diese DFx-Datei entfernen. 13. Deine DFX-Datei in Autodesk Fusion verschieben: Okay. Sie müssen Ihr Verschiebeobjekt , in diesem Fall Skizzenobjekte , auswählen, bevor Sie Ihre Auswahl treffen. Wenn Sie auf diese Weise von rechts nach links ziehen, wird alles ausgewählt, was Sie berühren. Seien Sie hier vorsichtig, damit Sie keine Fehler machen. Sie können Ihre Auswahl im Projektbrowser sehen. Ich habe eines verwendet, um das Schneeflockenmuster zu verschieben, aber eine Skizze, die keinen Namen hat, sodass wir nicht sicher sein können , um was es sich handelt, ist ebenfalls ausgewählt Eine schnelle Lösung besteht darin, Sichtbarkeit der Skizze zu deaktivieren und die Auswahl zu wiederholen Von links nach rechts zu gehen ist etwas anderes als von rechts nach links zu gehen Wenn Sie von links nach rechts gehen, wird alles ausgewählt, was Sie vollständig abdecken. Sie können mit verschiedenen Bewegungsarten wie freiem Zug oder Punkt-zu-Punkt arbeiten . Free Mo ist in diesem Szenario ziemlich gut. Es gibt keinen richtigen oder falschen Ort für deine Schneeflocke. Wir belassen es vorerst hier und sehen in der nächsten Lektion wo Sie feste Dateien skalieren. Danke. 14. Deine DFX-Datei in Autodesk Fusion skalieren: Es gibt keine genaue Größe für unsere Schneeflockenskizze. Daher bevorzuge ich es, in diesem Szenario zu skalieren und nicht zu kalibrieren Sie finden die Skalierung im modifizierten Drop-down-Menü, in dem wir die zuvor besprochenen Shortcut-Pfade haben Ich habe gesehen, wie Leute hier einen gewöhnlichen Sake gemacht haben. Wenn sie versuchen, die Defix-Datei auszuwählen, scheitern sie bei der Auswahl Das liegt daran, dass unsere Defix-Datei eine Skizze ist und wir sie in einer kontextabhängigen Skizzenumgebung ändern Klicken Sie mit der rechten Maustaste auf Ihre Skizze und wählen Sie Skizziermaßstab. Schneiden Sie Ihre Objekte, Ihren Mittelpunkt für die Skalierung, auf und ziehen Sie dann entweder einen Skalierungsfaktor oder geben Sie einen Skalierungsfaktor ein Ich gebe 0,25 ein, was bedeutet, dass ich die Skizze auf eine Größe skaliere , die 25% der Originalgröße entspricht Aktiviere Sketch-Tastenkombinationen mit Tastenkombinationen und beende deine Skizze Als Nächstes erstellen wir ein kreisförmiges Muster. 15. Kreises Muster in Autodesk Fusion erstellen: Wir erstellen mit der Skizze ein kreisförmiges Muster. Daher wechseln wir in den Skizzenmodus bevor wir das Muster erstellen. Ich mache eine Konstruktionslinie, die eine Art Referenz für das kreisförmige Muster haben muss . Eine Konstruktionslinie ist nicht Teil Ihres Entwurfs, und Sie aktivieren Konstruktionslinien mit Tastenkombination X oder über die Skizzenpalette. Wählen Sie Ihre Skizzenobjekte Ihre Mittelpunkte aus und fügen Sie eine Menge hinzu. Wir schauen uns die Arbeitsabläufe an, mit denen Sie diese Auswahl später bearbeiten können, während Sie Ihren Entwurf iterieren Als Nächstes schauen wir uns die Unterschiede zwischen Chef und Chef an und wenden dann ein Designmerkmal auf unseren Lampenschirm an 16. Emboss und Deboss in Autodesk Fusion: Wir verwenden die Bos-Funktion, wenn wir ein Muster auf unserem Lampenschirm erstellen Es ist wichtig, dass Sie für Ihr ausgewähltes Skizzenprofil den richtigen gewünschten Effekt in der ausgewählten Phase verwendet den richtigen gewünschten Effekt für Ihr ausgewähltes Skizzenprofil den richtigen gewünschten Effekt in der ausgewählten Phase Beide Effekte heben das Muster aus der ausgewählten Phase während der Effekt De Both das Muster auf die von Ihnen gewählte Tiefe schneidet. Sie können den Parameter verwenden, den Sie zu Beginn des Projekts eingerichtet haben. Ich nenne diesen Parameter b weil ich das Busmuster auf Min Bind hatte, aber DBs wäre ein besserer Name gewesen, da wir diese Funktion innerhalb des Both-Befehls verwendet haben Wie so oft gibt es eine Reihe von Einstellungen, die Sie erkunden können Wir werden die Ausrichtungsoptionen jedoch unverändert lassen , da wir unsere Entwurfsziele mit unserer Skizze und unserem Konstruktionsspiel erreichen . Sobald Sie das getan haben, sehen Sie, dass Ihr Muster großartig aussieht. Die Idee ist, einen dünnen kostenlosen Stanzdruck für das Muster zu machen . Dadurch erhält Ihr Lampenschirm ein kühles farbiges Licht. 17. Kreisförmiges Feature-Muster in Autodesk Fusion: Es ist wichtig, dass Sie bei der Auswahl des Büstenmusters und eines Protape die Option Feature als Objekttyp auswählen , bevor Sie komplexe Muster bearbeiten oder damit herumspielen Speichern Sie Ihr Projekt, bevor Sie mit erweiterten Berechnungen beginnen. Die Notwendigkeit, dies zu tun, hängt natürlich von Ihrem Projekt, Ihrer Musterkomplexität und Ihrem Computer-Poet ab. Aber diese Angewohnheit hat nicht wirklich einen Nachteil, warum also nicht die Versicherung nutzen Es kann etwas schwierig sein, das Muster zu finden. Es ist oft eine gute Idee, nach dieser farbenfrohen Auswahl zu suchen. Ihre Auswahl wird blau, sobald Sie sie ausgewählt haben, und alle Schneeflocken werden blau, da sie Teil desselben kreisförmigen Skizzenmusters sind Sobald Sie Ihre Achse ausgewählt haben, können Sie Ihre Mengen und Verteilung festlegen Wenn vollständige Verteilung bedeutet , dass sich Ihr Muster um 360 Grad um Ihre Achse herum anfühlt . Und das ist es. Wir haben ein zirkuläres Schuldenmuster. Tolle Arbeit. Schauen wir uns einige Workflows zur Bearbeitung von Zeitleisten in der nächsten Lektion einige Workflows zur Bearbeitung von Zeitleisten an. Danke. 18. Kreisförmige Muster über die Zeitachse in Autodesk Fusion bearbeiten: Ihre Aktionen werden in der Timeline aufgezeichnet. Bearbeitungsoptionen finden Sie, Bearbeitungsoptionen finden Sie wenn Sie mit der rechten Maustaste auf die ausgewählte Aktion klicken. Das kreisförmige Muster ist in der Mitte des Musters leicht zugänglich. Ihr Büstenmotiv, das einem späteren Zeitpunkt in der Timeline aufgezeichnet wird, wird aktualisiert, wenn Sie Ihr Skizzenmuster anhand Ihrer Skizzenpositionierung aktualisieren Ihr Skizzenmuster anhand Ihrer Skizzenpositionierung neu berechnet Sobald Sie auf Fertigkeiten beenden klicken, können Sie sehen, wie Uters Fusion in Boss 19. Ein Aussehen in Autodesk Fusion hinzufügen: Um das Erscheinungsbild mit der Tastenkombination A müssen Sie Ihr Menü wahrscheinlich vergrößern, wenn nichts zu passieren scheint. Suchen Sie nach Ihrem Erscheinungsbild und ziehen Sie es einfach per Drag & Drop auf Ihr Design. Wussten Sie nicht, dass Sie mit der rechten Maustaste klicken und die Farbe, Rauheit, Reflexion hinzufügen erweiterte Einstellungen zugreifen Ich empfehle Ihnen, mit verschiedenen Einstellungen herumzuspielen , und dann sehe ich Sie in der Renderumgebung, sobald Sie bereit sind, Ihre Lampenform zu rendern 20. Cloud-Renderer in Autodesk Fusion: In dieser Lektion werden wir schnell und einfach rendern. Wechseln Sie im Menü oben links zum Render-Arbeitsbereich, klicken Sie mit der rechten Maustaste auf eine beliebige Stelle auf der Leinwand und wählen Sie Szeneneinstellungen aus. Sie können eine Umgebung aus der Umgebungsbibliothek auf Ihre Leinwand ziehen , aber denken Sie daran, die Hintergrundeinstellung auf Umgebung zu ändern die Hintergrundeinstellung auf Umgebung zu Sie können ganz einfach eine Bildgröße festlegen. Wenn Sie mit der Absicht rendern , Ihr Bild auf einer Website zu veröffentlichen, suchen Sie auf dieser Website nach Empfehlungen zur Bildgröße Sie einen Cloud-Renderer erstellen, wird Ihnen die geschätzte Wartezeit Wenn Sie einen Cloud-Renderer erstellen, wird Ihnen die geschätzte Wartezeit für das Rendern angezeigt Ihr Projekt wird in der Rendering-Galerie angezeigt . Sobald Sie bereit sind, können Sie wählen, ob Sie es mit anderen Einstellungen und mit oder ohne transparentem Hintergrund herunterladen anderen Einstellungen und mit oder ohne transparentem Hintergrund Wenn Sie beabsichtigen, Ihr Bild über einem Foto zu platzieren, ist es natürlich praktisch mit einem transparenten Hintergrund herunterzuladen, sodass Sie den Hintergrund nicht in Ihrer Bearbeitungssoftware entfernen müssen . Und das war's für dieses schnelle und einfache Rendern. Sehen Sie sich die nächste Lektion an, wenn wir eine Datei exportieren oder ansehen. 21. STL-Datei aus Autodesk Fusion exportieren: Ich habe gerade mein Projekt gespeichert, sodass meine neuesten Informationen im STL-Dateiexport enthalten sind Denken Sie daran, Ihre Sichtbarkeit für alle Objekte auszuschalten , die Sie nicht exportieren möchten den Export von STL-Dateien ist eine Cloud-Umstellung und somit eine Internetverbindung erforderlich eine Cloud-Umstellung und somit eine Internetverbindung Ihr Export kann einige Minuten dauern , kann aber auch schneller gehen Sie sind bereit, Ihre STL-Datei in Ihren Slicer aufzunehmen , sobald Ihr Export fertig ist 22. Deinen 3D-Druck und G-Code exportieren: Ich habe dafür den PS-Slicer verwendet, aber die Prinzipien gelten für aber die Prinzipien gelten jedes Free Die-Printing-Projekt Beim Import meiner Tel-Datei mit imperialen Einheiten ist die zweite Option nicht relevant, da ich bei meinem kostenlosen Druckprojekt mit Millimetern arbeite Ihr Objekt erscheint auf dem Slicer in derselben Richtung, in der Sie es frei modelliert Pro Organisieren Sie Ihre Ordner, sodass Sie Ihre Tel-Dateien ohne Ablenkungen oder Frustrationen finden ohne Ablenkungen oder Frustrationen wir auf Slice Now klicken, erhalten wir Daten für Sobald wir auf Slice Now klicken, erhalten wir Daten für unsere kostenlosen DI-Druckeinstellungen Dieser Druck dauert 4 Stunden und 37 Minuten, und wir haben Daten für die verschiedenen Teile des Projekts in unserer oberen linken Ecke. Sie können eine Reihe erweiterter Einstellungen vornehmen und einige grundlegende Systemvoreinstellungen verwenden Wenn wir zu einer Ebene mit einer rechten Breite von 0,2 Millimetern, der Qualitätsvoreinstellung, wechseln , stellen wir fest, dass unsere freie Druckzeit um etwa 3 Stunden verlängert wird Es liegt an Ihnen, das richtige Gleichgewicht zwischen Zeit, Kosten, Risiko und Qualität zu finden. Importieren Sie Ihren G-Code in Ihren kostenlosen Drucker und genießen Sie Ihre Arbeit. Wir haben nur noch die Schlussfolgerung übrig. In der nächsten Lektion fassen wir das Projekt zusammen. 23. 23-Projektabschluss: Okay. Gute Arbeit. Sie haben einen armetrischen Lampenschirm mit einem kreisförmigen Muster hergestellt Wenn du etwas Neues lernst, hinterlasse bitte unsere Ansicht, folge meinem Profil oder warum teilst du den Kurs nicht mit deinem Netzwerk Ich hoffe, wir sehen, dass deine Arbeit in den Projektressourcen hochgeladen wird. Vielen Dank für die Teilnahme an diesem Kurs und bis bald bei einem anderen Projekt. Danke.
