Onshape (CAD) - Modélisation de la tôle 3D

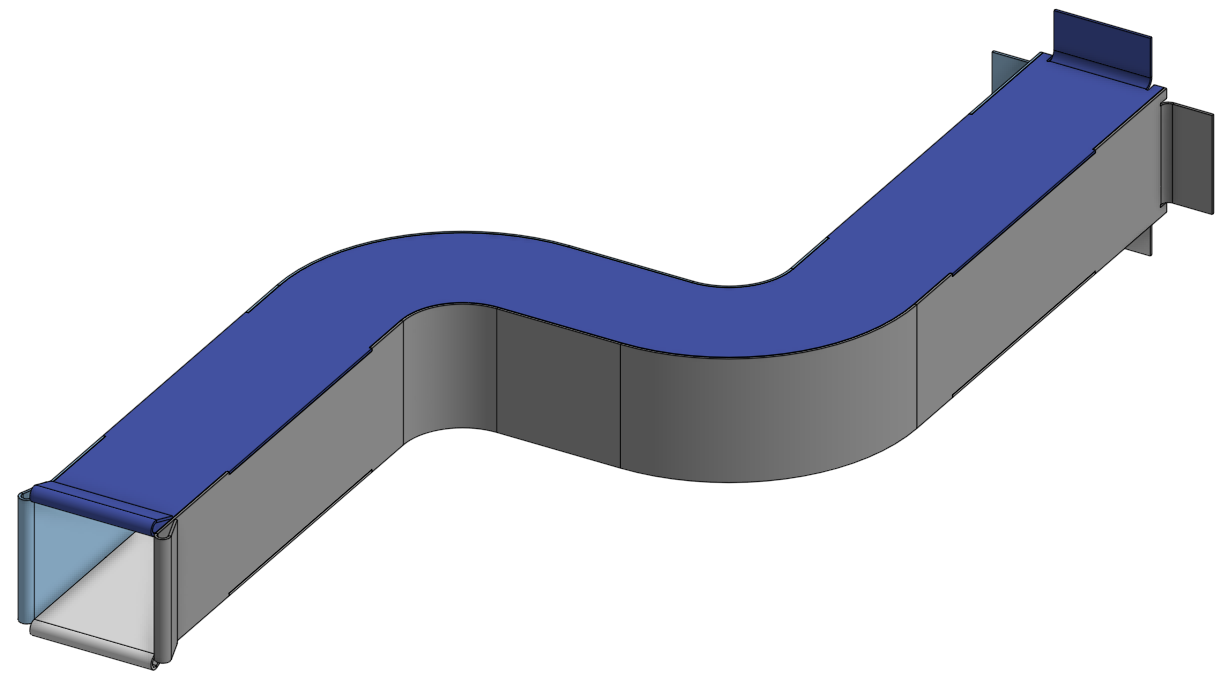

1. Introduction au cours: Bonjour et bienvenue dans le guide complet de Shape. Dans ce cours, nous nous concentrerons sur la modélisation de tôles en trois D. Les modèles de tôlerie en trois D sont essentiels à comprendre. C'est un moyen de concevoir et fabriquer rapidement des composants de triche Je suis Matthew Alexander, le professeur de ce cours. Et je suis un ingénieur en mécanique professionnel avec plus de dix ans d'expérience. Tout au long de mon temps en tant qu'ingénieur, j'ai conçu des centaines de composants. Les principaux aspects de la conception et de la création dans ingénierie reposent sur l' utilisation de la conception assistée par ordinateur, également connue sous le nom de D. La D peut être réalisée à l'aide de nombreux progiciels différents. Where On Shape est l'un d'entre eux. On Shape est un incroyable package pour chats, bourré de fonctionnalités utiles, doté d' un stockage de fichiers intelligent et d'une utilisation extrêmement intuitive Cela ne peut pas être dit pour les autres forfaits pour chats. De plus, On Shape fait l' développements et de mises à jour rapides, mais vous n'avez pas besoin de télécharger correctifs car on Shape fonctionne via votre navigateur Web. Cela signifie également que vous pouvez exécuter Shape sur un ordinateur peu performant si nécessaire. Pour couronner le tout, les étudiants et les amateurs peuvent accéder facilement à On Shape gratuitement Aujourd'hui, ce cours couvre les principales fonctionnalités de la conception de tôles en trois dimensions, mais On Shape propose également une modélisation paramétrique tridimensionnelle standard, la création de dessins techniques et conception d' assemblages pour vous permettre de bien comprendre comment les utiliser sur forme Ce cours est structuré avec plus de 15 conférences vidéo et trois exercices à la fin pour s'entraîner. En tant qu'élément essentiel de votre parcours d'apprentissage, j'espère que vous vous inscrivez et que vous apprécierez ce cours 2. Créer un compte Onshape: Bonjour à tous. Dans cette conférence, nous allons voir comment accéder à on Shape. Pour commencer à l'utiliser réellement, nous ne pouvons jamais accéder à la page principale où vous devriez voir une page ressemblant à ceci. Nous pouvons ensuite accéder à ce bouton de tarification. Nous pourrons ensuite voir tous les différents plans proposés par Shape. Voici les forfaits payants standard vous voudrez peut-être utiliser si vous comptez utiliser Shape à des fins commerciales. Cependant, pour cet aspect pédagogique de ce cours, nous pouvons faire défiler la page vers le bas et nous pouvons voir deux plans différents. Nous avons des étudiants et des éducateurs. Ce cours porte sur l'apprentissage. Vous pensez peut-être que cela convient, mais vous devrez peut-être avoir une adresse e-mail universitaire, collégiale ou scolaire pour vous inscrire à celui-ci. Nous pouvons utiliser le plan Hobbyist and Makers. Ceci n'est pas destiné à un usage commercial. Vos projets seront visibles par le public, mais c'est vraiment un plan utile pour apprendre à les utiliser sur Shape. Une fois sur cette page, nous pouvons cliquer sur ce bouton Commencer. Ensuite, il ne nous reste plus qu'à remplir les informations. J'ai rempli les informations. À titre d'exemple, dans cette case, qui est là pour vous décrire au mieux, j'ai mis Hobbyist and Maker, qui vous conviendraient peut-être Il suffit ensuite de cliquer sur Commencer et de renseigner quelques informations supplémentaires. Ensuite, sur cette page, encore une fois, en remplissant les informations normales dont vous disposez. En cliquant dessus, je ne suis pas un robot recapture, alors nous pouvons créer un compte Ensuite, sur Shape, nous vous enverrons un e-mail et vous devrez accéder à votre compte de messagerie. Et le compte, il suffit d'aller confirmer par e-mail que tout va bien. Je vais juste y aller et le faire. Maintenant, il s'est avéré que mon e-mail est passé par mon courrier indésirable. N'oubliez donc pas que cela pourrait apparaître là-dedans. Ensuite, il vous suffit de cliquer dessus pour activer le bouton de votre compte. Ensuite, il suffit d'ajouter un mot de passe et de répondre à toutes les exigences du pass. Et cliquez sur Commencer. Voilà. Nous avons découvert Shape, et nous avons maintenant un compte sur lequel travailler. Passons à la vidéo suivante, ou à la navigation et aux commandes. 3. Navigation et commandes: Dans cette conférence, nous allons examiner les commandes de navigation et les représentations de visualisation dans un modèle ou un assemblage en trois dimensions. Vous pouvez maintenir le bouton central de la souris enfoncé, puis déplacer le curseur sur la page pour faire pivoter la partie dans l'espace blanc. Et nous pouvons maintenir la touche Ctrl enfoncée, maintenir le bouton central de la souris enfoncé. Et déplacez le curseur sur la page pour déplacer la partie autour de laquelle la partie a la même orientation, mais vous la déplacez. Ensuite, nous pouvons utiliser la molette de défilement avant et arrière pour zoomer. Cela ressemble à la façon dont nous travaillons avec les dessins. Ce que nous pouvons utiliser, c'est le bouton central de la souris pour le maintenir enfoncé et déplacer sur la page pour le déplacer, maintenir le bouton central de la souris enfoncé, puis le déplacer d'un côté à l'autre pour le faire défiler. Ensuite, nous pouvons utiliser la molette de défilement pour zoomer. Notez que lorsque nous effectuons un panoramique sur un dessin, je ne maintenais pas la touche Ctrl enfoncée. Tu n'as pas besoin de faire ça. Maintenant, nous pouvons réellement modifier ces options si vous le souhaitez. Je peux cliquer sur mon nom, sélectionner mon compte et accéder aux préférences. Ensuite, je peux faire défiler l'écran jusqu'au contrôle de la souris. Ce que je viens de vous décrire est la variante Solid Works. Mais vous en avez d'autres que vous pouvez essayer. Je vous recommande de les essayer et de voir lequel vous convient le mieux. Si je fais référence à des commandes de souris à l'avenir, elles seront basées sur la variante Solid Works. Nous pouvons revenir au document et commencer à parler des raccourcis clavier. Vous disposez de certains des raccourcis standard, comme dans d'autres logiciels tels que Control and control Y, qui consiste à annuler et à rétablir Mais nous avons également des raccourcis clavier spécifiques en forme. Par exemple, je peux appuyer sur la touche P, qui masque et affiche tous les plans d'un modèle. Cela peut être très utile. Nous avons également la possibilité d'afficher la vue perpendiculairement à la surface que nous sélectionnons. Une façon de le faire est de sélectionner une surface avec le bouton gauche de la souris, puis de cliquer avec le bouton droit de la souris, puis de sélectionner Afficher les deux surfaces normales. Cependant, il existe un moyen plus rapide de le faire. Si je fais pivoter la pièce, je peux cliquer à nouveau sur cette surface. Ensuite, je vais appuyer sur la touche. Il fait la même chose , mais beaucoup plus rapidement. Et tu vas beaucoup t'en servir. Il vaut donc peut-être la peine de s'en souvenir. Nous avons également un autre raccourci très utile. Je pourrais sélectionner un certain nombre de surfaces, puis appuyer sur la barre d'espace pour toutes les désélectionner. L'alternative serait de les sélectionner tous et de cliquer simplement jusqu'à l'espace blanc. Si vous souhaitez en savoir plus sur d'autres raccourcis , vous pouvez appuyer sur ce point d' interrogation , puis accéder aux raccourcis clavier pour obtenir une liste complète. Si un gars devait en ajouter d'autres, c'est ici que vous pourriez les voir. Certains d'entre eux n'en valent peut-être pas la peine, mais cela dépend probablement des préférences de l'utilisateur. Bien, parlons maintenant de la représentation de la vue. Nous pouvons accéder à cette icône ici et sélectionner la flèche vers le bas. Nous avons différentes représentations, allant des représentations ombrées à la visualisation de la courbure. Jetons-y un coup d'œil. Zoomons un peu. Vous pouvez voir que ce que nous avons est ombré. Nous avons maintenant des sections ombrées sur les surfaces et des lignes noires sur tous les bords. Je peux supprimer ces bords en passant à l'ombrage sans bords. Cela peut sembler un peu plus agréable, mais je pense vraiment que la version ombrée est beaucoup plus facile à utiliser Nous avons ensuite ombré avec des bords cachés qui vous montrent toutes les lignes que vous ne pouvez pas voir, les lignes noires aux endroits où vous ne pouvez pas les voir. Ensuite, vous avez retiré les bords cachés, ce qui ressemble à un cadre métallique. Ensuite, nous avons des arêtes cachées visibles, ce qui est un peu comme avant, mais sous forme de cadre métallique. Ensuite, vous avez le translucide, qui ressemble un peu au verre. Vous avez la visualisation de Kircher, qui n'est pas vraiment quelque chose que j'utilise, mais c'est quelque chose qui a été utilisé par des gens dans le passé Je recommande vraiment d'utiliser l'option ombrée. Je pense vraiment que c'est le plus simple à utiliser et à utiliser. Enfin, dans cette vue de section d' options, je vais simplement appuyer sur la touche pour réactiver ces avions, puis je vais cliquer sur le manipulateur Tria juste pour aligner la vue Ce que je veux faire, c'est que cette fenêtre s' est ouverte pour l'affichage des sections Cela signifie que je dois sélectionner un avion. Je peux sélectionner le bon avion et nous obtenons une section. Maintenant, je vais appuyer sur la touche pour que cette section s'affiche normalement. C'est un outil vraiment utile et vous aurez probablement besoin de l'utiliser dans le cadre de votre carrière personnelle. L'une des choses géniales que vous pouvez faire en pleine forme, c'est de pouvoir en faire une seconde. Je peux découper en deux plans, c'est très utile. Nous avons également cette touche fléchée, qui nous permet de parcourir la section en fonction de l'endroit où nous voulons aller. Nous pouvons mettre un chiffre ici, disons dix par exemple, ou nous pouvons simplement faire glisser cette flèche. Pour échapper à cette vue en coupe , il suffit de toucher la croix. OK, ceci est une introduction aux commandes de navigation et aux représentations des vues. 4. Votre premier modèle de tôle 3D: Dans cette vidéo, vous allez créer votre premier modèle de tôlerie en trois dimensions en une seule forme. Suivez mes instructions. Cliquez sur Sketch, puis sur le plan supérieur. Ensuite, nous allons créer un carré sur ce plan supérieur. Nous pouvons cliquer sur le bouton Dimension ici. Cliquez ensuite sur cette ligne. Puis cliquez sur cette ligne. Ensuite, nous pouvons changer le nombre à 70 millimètres. Nous pouvons ensuite créer une autre dimension entre ces deux lignes, puis modifier cette valeur à 75 millimètres. Ensuite, nous pouvons également dimensionner l' une de ces lignes par rapport au plan médian pour faire tourner certaines lignes. Le noir peut faire 75 millimètres divisés par deux pour obtenir 37,5 et ensuite nous pouvons faire de même ici, ou nous pouvons simplement écrire 35 millimètres comme c'est à mi-chemin entre 70 et quitter le croquis Ensuite, nous pouvons cliquer sur ce bouton ici, modèle en tôle. Ensuite, nous pouvons cliquer sur épaissir. Ensuite, nous pouvons sélectionner notre esquisse, et vous pouvez voir qu'elle est extrudée Ensuite, nous pouvons cliquer sur la coche verte pour démarrer notre première fonctionnalité. Ensuite, nous pouvons cliquer sur l'outil de fonctionnalité ******. Cliquez sur l'un de ces bords en haut ici, sur le côté ici, c'est celui-ci. Ensuite, une nouvelle fenêtre apparaît et nous pouvons modifier certaines de ces valeurs. Nous pouvons simplement changer l' orientation du modèle afin de changer l' angle dans cette case ici, peut-être quelque chose comme 110 degrés et peut-être 80 millimètres de distance. Ensuite, nous pouvons cliquer sur la coche verte. Ensuite, nous pouvons créer un autre ****** en haut et ajouter à ce que nous venons de faire Nous pouvons cliquer sur ce bord. Changeons simplement de point de vue. Et nous voulons changer un peu plus l' angle. Nous pourrions opter pour quelque chose comme 150, peut-être un peu trop, 140 degrés, et cela semble beaucoup mieux. Ensuite, nous pouvons changer la distance à quelque chose comme 50, ou peut-être un peu plus. 65 ans, c'est beaucoup mieux. Ensuite, nous pouvons cliquer sur la coche verte. Ensuite, nous créons un autre ******, et nous le placerons à la fin pour continuer Et vous pouvez voir que le ****** est parti dans la mauvaise direction. Lorsque nous changeons de vue, nous pouvons cliquer sur cette flèche pour changer de direction. Ensuite, nous pouvons changer l'angle. Nous pouvons le changer à 90 degrés, c'est probablement un K en fait, et le faire simplement 5 millimètres ou 10 millimètres de long. Ça a l'air bien mieux. Cliquez sur la coche verte, puis nous recommençons. Un autre ****** Encore une fois, il passe au rouge, ce qui signifie que le ****** se heurte Nous pouvons donc changer de direction, puis nous modifierons cette distance, mais nous garderons l'angle de 90 degrés. Nous opterons probablement pour quelque chose comme 10 millimètres. Ça a l'air plutôt bien. Peut-être 7 millimètres. OK. Et puis la coche verte, elle est en très bon état. Ce sera donc un support de téléphone. Vous pouvez voir que c'est à peu près là, mais nous voulons placer un emplacement pour les câbles. Nous pouvons l'ajouter. Nous pouvons maintenant regarder le motif plat de la pièce en tôle en cliquant sur ce bouton. Ensuite, nous pouvons placer un croquis directement sur le motif plat. Nous allons donc créer un rectangle arrondi, mais nous commençons par le rectangle lui-même. On peut zoomer un peu. Ensuite, nous pouvons placer un rectangle juste évidemment pour qu'il soit évidemment possible de lui donner certaines dimensions également. Nous pouvons utiliser l'outil de dimensionnement et commencer à placer certaines dimensions vers le bas. Peut-être qu' une largeur d'environ 10 millimètres fonctionnera pour nous. Ensuite, nous devons nous assurer que c'est central. Nous pouvons simplement prendre une mesure rapidement, et cela fait 70 millimètres entre ces deux lignes jaunes. Cela signifie que nous savons comment modifier la distance des arêtes d'ici à ici. Ensuite, nous pouvons le réduire à 30, ce qui nous donnera un emplacement centré Ensuite, nous pouvons dimensionner la longueur de la fente. Nous pourrions en mettre environ 150, puis nous pouvons ajouter des coins arrondis. Ce coin est évidemment beaucoup trop grand, mais nous pouvons modifier cette taille. Nous pouvons donc le changer à 5 millimètres, puis nous le ferons également dans les autres coins, comme à l' autre bout également. Enfin, dans ce coin, toutes les lignes sont devenues noires, ce qui signifie que c'est une esquisse complètement terminée. Ensuite, nous pouvons passer à notre fonctionnalité suivante, qui consiste à utiliser l'extrusion, mais retirer le matériau, le retrait a été sélectionné puis nous pouvons appuyer sur la coche verte lorsque nous sommes satisfaits Vous avez alors cette fente dans notre composant en tôle, comme vous pouvez le voir. Voilà. Il y aura un emplacement pour y mettre tous les câbles et c'est un support de téléphone. Vous pouvez créer des formes très simples avec le package de conception de tôles, mais il fonctionne très efficacement. C'est vraiment un bon package pour apprendre. Félicitations pour votre premier modèle de tôlerie Three D. 5. Modélisation de pièces ou modélisation de la tôle: Dans le domaine de la conception technique, il existe deux formes principales de modélisation paramétrique Il s'agit d'une conception en trois parties, qui peut être utilisée la plupart du temps lors de la conception de composants. Mais il existe également la modélisation paramétrique de la tôle qui, comme vous l'avez sûrement remarqué, est utilisée pour concevoir des composants en tôle Le concept de base de la modélisation de la tôle est que ces composants sont fabriqués à l'aide d'une découpeuse laser, d'une emboutisseuse à tôle ou d'une découpeuse au jet d'eau pour découper un profil plat, puis ils sont pliés à l'aide d'une presse Les plis que nous avons dans les composants en tôle ont un rayon de courbure interne minimal et une tolérance de courbure associée à ce matériau explique la longueur supplémentaire requise pour les plis réalisés, requise en raison de la mécanique du pliage des métaux. métalliques haut de gamme, les conduits d' air, les boîtiers d'ordinateurs et bien d'autres encore sont des exemples de pièces que vous modéliseriez à l'aide de tôles affiches métalliques haut de gamme, les conduits d' air, les boîtiers d'ordinateurs et bien d'autres encore sont des exemples de pièces que vous modéliseriez à l'aide de tôles ou de modèles paramétriques . Voici des exemples de composants que j'ai conçus et fabriqués en utilisant cette pratique de modélisation. L'une des principales raisons pour lesquelles vous pourriez concevoir composants en utilisant cette pratique de modélisation est que les composants en tôle sont généralement beaucoup moins coûteux à fabriquer car vous pouvez utiliser des tôles en stock et les machines seront standardisées. temps et les efforts nécessaires à la simulation de fabrication sont limités et les efforts nécessaires à la simulation de fabrication sont par rapport aux méthodes de fabrication traditionnelles telles que le fraisage et le tournage. Pour les amateurs qui apprennent cette pratique de modélisation sera probablement un moyen intelligent de créer des designs et des produits que vous pourrez réellement fabriquer vous-même Les entreprises sont tout aussi intéressées par les avantages en termes de coûts de la conception de tôles. L'apprendre à des fins professionnelles vaudrait la peine. 6. Modèle de tôle (Partie 1) - Sélections: Pour créer un modèle en trois parties avec le jeu d'outils de tôlerie, nous créons un document comme nous le ferions lors de la création d'un modèle tridimensionnel standard en cliquant sur Créer, puis sur Document. Les trois outils de modélisation de pièces en tôle en D se trouvent dans ce menu déroulant où nous avons le modèle de tôle, ******, l'ourlet, la languette, la marque, le coin du joint, le relief de pliage et le modèle de tôle de finition Nous avons également la table en tôle et vue à plat ici sur le côté droit de l'écran. Nous passerons en revue chaque outil comme un guide complet de tous ces outils fonctionnels. Le point de départ est l' outil de fonction du modèle de tôlerie, ce qui explique probablement pourquoi il figure en premier dans la liste. Lorsque nous sélectionnons un modèle de tôle, cette fenêtre contextuelle apparaît dans laquelle nous avons une disposition similaire à celle de nombreux autres outils fonctionnels tels que la rotation et l'extrusion, laquelle nous pouvons créer cet outil fonctionnel dans laquelle nous pouvons créer cet outil fonctionnel de différentes manières Nous pouvons convertir, extruder et épaissir ou nous avons besoin d'une certaine géométrie pour travailler Nous ne pouvons pas terminer cette étape tant que nous n'avons pas ajouté de géométrie. Le texte de notre fonctionnalité dans l' arbre des pièces devient rouge. Cette icône apparaît pour indiquer que la fonctionnalité n'a pas pu être générée. Nous allons supprimer cet outil fonctionnel et réessayer avec la géométrie. Nous allons commencer par l'option de conversion du modèle. J'ai créé un modèle simple qui est un objet rectangulaire avec grands coins arrondis sur les bords inférieurs. Il s'agit d'un modèle paramétrique standard que nous avons créé où nous avons peut-être réalisé par la suite que nous voulions en faire un modèle de tôle Nous pouvons sélectionner le modèle de tôle et choisir l'option de conversion. Nous pouvons sélectionner la partie où vous pouvez voir un contour jaune autour du périmètre de la pièce. Lorsque je survole cette partie pour remplir cette case, nous pouvons ensuite choisir les faces à exclure Par exemple, il se peut que je veuille perdre ce visage et ces deux. Ensuite, je peux sélectionner cette case et choisir les faces que je souhaite considérer comme des courbes sur la forme Si vous avez du mal à sélectionner l'une de ces faces latérales, essayez de faire tourner le modèle et de sélectionner l'autre côté. Nous pouvons choisir de conserver la forme initiale que nous avons utilisée pour créer cet élément de tôlerie et de spécifier le décalage par rapport à celle-ci en saisissant un chiffre dans cette case. Ensuite, nous allons examiner l'option d'extrusion. Encore une fois, j'ai créé un modèle simple avec une esquisse rectangulaire avec un coin arrondi et une surface incurvée. Je peux sélectionner un modèle de tôle, puis sélectionner extruder, et nous pouvons choisir les lignes que nous voulons extruder Par exemple, je peux sélectionner cette ligne et nous pouvons voir une feuille de métal s'extruder vers l'extérieur Nous avons également les arcs caissonnés à extruder sous forme de plis, qui seraient traités comme des plis dans le modèle Il est important de les sélectionner correctement, sinon un motif plat que vous découperiez lors de la fabrication sera erroné. Vous verrez plus loin dans les leçons comment nous pouvons déplier un modèle en tôle. Je vais également sélectionner cette arête comme arête à extruder. Nous pouvons spécifier une longueur d'extrusion de plusieurs manières pouvons spécifier une longueur d'extrusion de Avec aveugle, jusqu'au suivant, jusqu'au visage, jusqu'à une partie et jusqu'au sommet Si je sélectionne aveugle, je peux simplement spécifier une distance ici. Par exemple, 25 millimètres, où cette longueur est alors de 25 millimètres. Nous pourrions ensuite sélectionner une option symétrique, où la longueur totale d'extrusion d'ici à ici est de 25 millimètres, mais l'extrusion est centrée sur l' Ou j'aurais pu sélectionner la deuxième option d'embosition de telle sorte que nous puissions spécifier une direction d'extrusion dans l'autre sens jusqu'à une valeur indépendante, telle que 75 millimètres en utilisant Mais j'ai également la possibilité de sélectionner ces autres options d' extrusion Nous avons également cette flèche dans la fenêtre, qui nous permet d'inverser le sens de l'extrusion Si nous le souhaitions, nous aurions pu sélectionner l'option jusqu'à la suivante. Cela signifie que l'extrusion serait extrudée jusqu'à ce qu'elle rencontre un élément du modèle Dans notre cas, le premier avion. Si je change la direction, aucune extrusion n'est effectuée car il n'y a pas d'objet en trois D avec lequel entrer en contact L'utilisation de l'option Jusqu'au suivant nous donne également une case à cocher sur la distance de décalage. Cela nous permet de fournir un écart entre notre plan et le modèle de tôle selon le montant indiqué dans cette case. Il peut également être utilisé comme un chevauchement plutôt que comme un espace. En collectant sur cette flèche, je pouvais sélectionner jusqu'à la face , puis sélectionner cette surface incurvée. endroit où vous pouvez voir ce bord la tôle est également incurvé, correspondant à cette pièce. J'aurais également pu sélectionner cette surface plane et la tôle traversera directement cette surface incurvée. En sélectionnant jusqu'à une pièce, nous obtenons le même effet qu' avant de rencontrer cette surface incurvée, où je ne trouve aucun moyen de faire en sorte la tôle rencontre cette surface. Dans la révision actuelle de la forme, il apparaît que l' objet doit entièrement englober l' esquisse extrudée à générer Je peux démontrer ce que je veux dire. Si je clique sur la vue arrière, vous pouvez voir que l' esquisse que nous voulons extruder est entièrement délimitée par la surface grise Ce faisant, nous avons réussi à générer la feuille. Si je réduis la hauteur de la surface de telle sorte que seule une partie de l'esquisse soit délimitée par la surface, la tôle ne sera pas générée Nous ne pouvons pas voir la feuille, l'arbre, la fonction est devenue rouge et nous pouvons voir que la pièce référencée est toujours la surface grise. Enfin, nous pouvons sélectionner l'option jusqu'au sommet, qui consiste simplement à extruder jusqu'à un point comme celui-ci Ensuite, nous pouvons examiner l'opération d' épaississement, où nous pouvons commencer par une esquisse fermée et extruder dans le sens de l' Dans cette case, nous pouvons sélectionner toutes les faces ou esquisses à épaissir Dans cette case, nous sélectionnons les arêtes pour créer des courbes. Rappelez-vous qu'il est important de les sélectionner correctement. Si je sélectionne cette face centrale, on voit que la zone est épaissie. La sélection de l'option de propagation tangente permet de sélectionner les faces restantes Cependant, dans la plupart des cas, je recommande de choisir plutôt les faces plates dans cette case supérieure. Ensuite, sélectionnez cette case pour les arêtes ou les cylindres à plier. De cette façon, il capte la magnitude radio et les angles de courbure. Cela vous sera utile plus tard dans les leçons. Nous pouvons également inclure un décalage par rapport à la surface d'origine en sélectionnant en saisissant un nombre positif dans cette case, nous pouvons changer le côté de la surface. La forme est extrudée en actionnant cette flèche. Dans la leçon suivante, nous examinerons ces options générales de matériau et de relief, dont certaines sont fondamentales dans la conception de tôles. 7. Modèle de tôle (Partie 2) - Général, Matériel, Relief: Pour chacune des trois méthodes de création d'un modèle de tôlerie, convertissez, extrudez et épaississez Nous avons différentes sélections à faire ici, mais toutes ont des sections générales communes en matière de matériaux et de reliefs. La section générale vous permet de saisir certains des paramètres les plus importants dans votre modèle. L'épaisseur de votre matériau et votre courbure interne minimale, rayons, le rayon qui sera utilisé par défaut lorsque vous effectuez des plis dans le modèle À ce stade des leçons, j'ai simplement mentionné que vous pouviez mettre n'importe quel chiffre dans ces cases. , vous ne voudriez Cependant, si vous envisagez de fabriquer un composant le matériau soit trop épais pour qu'aucune machine ne puisse le plier, que les rayons de courbure internes par défaut trop petits et que votre pièce se fissure au lieu de se plier Les paramètres standard seront abordés plus tard dans les leçons. Pour l'instant, nous allons ajouter 2 millimètres pour l'épaisseur du matériau. Comme je pense à de l'acier doux pour ce composant, je vais envisager un rayon de courbure interne de deux millimètres De virage. Le radi correspond à une fois les deux épaisseurs du matériau, dans ce cas, parfois noté comme une seule Dans cette section, nous pouvons sélectionner la direction dans laquelle le matériau est épaissi et une case à cocher pour sélectionner la direction considérée comme épaissi et une case à cocher pour étant vers le haut Ce bouton a une valeur limitée, ne s'agit que d'une solution, pas d'une question sur laquelle s'attarder Ensuite, nous avons la section des matériaux, laquelle les paramètres varient fonction des différents matériaux et épaisseurs afin de garantir que notre motif plat est découpé aux bonnes dimensions afin de garantir que la pièce pliée est dimensionnellement correcte la pièce pliée est dimensionnellement Tout cela est dû au fait qu'à l'état plié, ce bord intérieur est plus court qu'il ne l'était avant le pliage, ce bord extérieur est plus long qu'il ne l'était avant le pliage. En effet, le processus de pliage étire l'extérieur du métal et écrase l'intérieur du métal Quelque part entre le bord intérieur et le bord extérieur, bord sera une ligne connue sous le nom de ligne neutre. Cette ligne neutre aura la même longueur qu'avant le pliage. Elle n'a été ni étirée ni écrasée, selon la proportion d'écrasement et d' étirement due aux propriétés du matériau et la quantité d'écrasement et étirement que nous demandons. En raison l'épaisseur et des rayons de courbure que nous demandons , l'emplacement de cette ligne neutre sera déterminé Le facteur K de courbure et le facteur K roulé sont des indicateurs qui caractérisent la position de cette ligne neutre. Peut être calculé en divisant la distance entre le bord intérieur et la ligne neutre par l'épaisseur du matériau. Maintenant, nous ne pouvons pas facilement mesurer où se trouve la ligne neutre. Nous nous appuyons sur l'expérience d'autres personnes qui effectuent des tests pour extraire ces valeurs. Une fois que nous avons saisi ces chiffres sur la forme, nous sommes en mesure de déterminer quantité de matière à ajouter la quantité de matière à ajouter au motif plat pour nous assurer d'obtenir notre composant modélisé Pour l'instant, je vais laisser les paramètres de forme par défaut. Nous parlerons des facteurs du monde réel plus tard dans les leçons. Enfin, nous avons la section de secours pour clarifier les choses. J'utiliserai ce nouveau modèle que j'ai créé à l'aide de l'option de conversion, en sélectionnant cette pièce, en supprimant cette face supérieure, cette petite face et cette face latérale. Sélectionnez ensuite ces quatre surfaces incurvées pour les surfaces à plier. Une option que je n'ai pas abordée dans la leçon précédente concerne la signification la fonction d'inclusion des courbures Cela est clairement démontré ici, où si nous retirons la boîte, la cintreuse coupe le coin de la pièce que nous avons convertie en tôle sans aucun dégagement, y compris les courbures pour le dégagement y compris les courbures pour le La tôle se déplace vers l'extérieur pour éviter qu'elle ne se chevauche Avec ce bloc bleu, nous pouvons modifier l'option d'écart minimal où vous pouvez voir l'effet. Nous pouvons ajouter un espace libre ou un espace dans notre modèle afin de nous assurer que, lorsque nous constatons une variation de la tolérance de notre pièce, il n'y ait pas de conflit gênant entre ces deux plis. Nous pouvons modifier le type de relief des coins et le montant de la taille. La taille peut changer d' échelle en fonction du type sélectionné. Parfois, votre géométrie devient rouge, ce qui signifie qu'il y a un problème. Augmentez la taille ou l'échelle pour que l'entité génère et fournisse un relief adéquat. Nos modèles sont allégés afin d'éviter les caractéristiques de concentration des contraintes qui peuvent provoquer une défaillance prématurée des composants lorsqu'ils sont soumis à une charge. Il se peut également que vous observiez des déchirures pendant la fabrication avec un relief insuffisant De plus, nous avons des reliefs de courbure où vous pouvez voir comment la caractéristique de relief change lorsque nous changeons le type et les valeurs d'échelle Personnellement, je trouve que les options alternatives sont les plus judicieuses dans la majorité des cas, sinon dans toutes les applications, sinon dans toutes les applications, car il s'agit de la géométrie la plus résiliente du point de vue structurel Nous avons également l'option de déchirure, que j'utilise rarement personnellement. 8. Bride: Dans cette leçon, nous verrons comment utiliser l'outil ******. Vous allez beaucoup utiliser celui-ci. Nous pouvons commencer par un simple croquis, l' épaissir avec de l'acier de deux millimètres et des rayons de courbure internes de deux millimètres Par défaut, avec les reliefs o bram À l'échelle de un, nous pouvons sélectionner l'outil ****** dans le menu déroulant Il faut d'abord sélectionner une arête ou une face latérale à transformer en ****** Lorsque je vais sélectionner cette face, nous pouvons choisir un alignement. La différence entre les trois, que vous pouvez voir les mouvements visuels à l' endroit où se trouve le ****** Vous pouvez sélectionner le bouton Aide de cet outil pour accéder à une page personnalisée qui montre la différence entre ces trois options. Il indique l'endroit où les deux surfaces du pli final croisent la feuille dépliée En fin de compte, cette option n'a que très peu d'impact sur la pièce pliée si vos dimensions finales sont correctes. Ensuite, nous devons spécifier un point final. Nous avons un store, qui est une simple dimension de longueur du ****** Ou jusqu'à une entité telle qu'un plan, ou jusqu'à une entité avec un décalage. Encore une fois, nous pouvons utiliser un avion. Par exemple, nous devons sélectionner une option d'angle, qui peut être un angle de pliage. Où se situe l'angle de pliage d'ici à ici. Ou nous pouvons sélectionner l'option d' alignement sur la géométrie. Encore une fois, un plan est un élément que la forme acceptera ici. Ou nous pourrions sélectionner l'angle à partir de la direction, ajouter ou soustraire un angle et inverser la direction de cet angle En actionnant ce bouton. Dans notre modèle, nous avons un rayon qui a déjà été défini. Cela provient de l'option par défaut sélectionnée dans la fonction de modèle de tôlerie. Nous pouvons nous assurer que cette case est cochée pour utiliser ces paramètres par défaut, ou nous pouvons modifier cette valeur En décochant la case et en saisissant un autre nombre, nous pouvons créer un ****** partiel qui donne un tas de valeurs supplémentaires à sélectionner En fait, cette option crée uniquement un ****** sur une partie de l'arête sélectionnée Nous pouvons sélectionner maintenir le bord adjacent pour ne pas perdre de matière ici. Si vous ne sélectionnez pas cette option , ce matériau est replacé dans la section plate. À partir de ce pli, nous pouvons spécifier à quelle distance cette arête se trouve du point final de l'arête ****** sélectionnée Et nous pouvons inverser le côté qui est plié à une seconde limite en utilisant la méthode aveugle comme auparavant, ou en sélectionnant une entité comme avec le rayon de courbure interne. Nous avons hérité nos reliefs de courbure de la fonction du modèle en tôle Si nous avons mis à jour les meilleurs reliefs la fonction de modèle en tôle, nous verrons que cela se reflétera également ici. Nous pouvons utiliser cet outil de fonctionnalité pour un ****** plus complexe en sélectionnant plusieurs arêtes Sélection par chaîne, où chacune de ces arêtes deviendra partielle *******, de chacune des limites spécifiées dans les cases ci-dessous 9. Hem: L'outil de fonctionnalité Hem est le prochain outil que nous allons examiner. Un ourlet est un repliement des bords qui peut rendre les bords plus faciles à manipuler tout en apportant une certaine rigidité à un drap. Nous pouvons commencer par un simple modèle de tôle rectangulaire de deux millimètres d' épaisseur et de 2 millimètres pour rayons de courbure internes avec des facteurs K standard façonnés Espace minimum de 1 millimètre pour la libération. Avec un déverrouillage à angle arrondi de 6,5 millimètres, nous pouvons sélectionner l'outil d'ourlet, où nous pouvons simplement sélectionner un bord avec cette case cochée pour créer un ourlet simple Nous pouvons changer la direction de l'ourlet en actionnant cet interrupteur, ainsi que changer la forme entre ces options Roulé droit et goutte à goutte. Le type que vous utilisez peut dépendre l'outillage dont dispose le fabricant Ce qui est bien, c'est que cela sera facile à régler pour vous. Si nécessaire, choisissez simplement ce que vous préférez dans vos modèles et ajustez-le ultérieurement si nécessaire. Tout d'abord, nous allons commencer par l'option directe. Cette option donne un ourlet ****** parallèle à la feuille d'origine, que nous pouvons aplatir en cochant la case aplatie Maintenant, il n'a pas l'air particulièrement aplati maintenant. Et c'est parce que cet outil de fonction a hérité d'une mesure d'écart minimum de 1 millimètre de l'outil de fonction de modèle de tôle Nous pouvons modifier cela pour qu'il ne soit pas égal à 0,2 millimètre, puis régénérer le modèle pour voir que l'ourlet est maintenant aplati Je vais réintroduire cet écart minimum. Nous pourrions choisir de ne pas aplatir l'ourlet et choisir plutôt un rayon de courbure interne minimal Encore une fois, cela vaut la peine de ne pas descendre en dessous du minimum recommandé qui sera abordé dans une leçon ultérieure. Avec l'ourlet roulé, nous obtenons éventuellement la mesure du rayon intérieur, comme avec l'option droite, mais nous obtenons un nouveau paramètre, savoir le changement d'angle. Cette valeur donne une explication assez claire de ce qu'il fait. Si vous allez trop loin, l'ourlet peut entrer en conflit avec la géométrie, comme en témoignent l' apparition de contours rouges ou l'angle peut ne pas être suffisant Un angle d'ourlet minimum de 108 degrés est requis. Vous pouvez voir ce détail en passant le curseur sur le cadre angulaire. Pour la forme de la larme, nous pouvons sélectionner le rayon intérieur. Nous pouvons également saisir un écart minimum entre l'extrémité de l'ourlet et la section plate de la feuille en laissant cette case décochée et en spécifiant une valeur dans cette case Nous pouvons également hériter d'une valeur d'écart minimale de l'outil de fonction du modèle de tôlerie, que nous avons précédemment définie à 1 millimètre De plus, nous pouvons spécifier une longueur d'ourlet, ce qui a l'apparence visuelle de le raccourcir ou de l'allonger. Nous pouvons spécifier l' alignement de l'ourlet tel qu'il est en place, c'est-à-dire là où la courbure commencerait, au bord sélectionné ou à l'extérieur, c'est-à-dire là où la surface limite de la courbure serait alignée avec l'extrémité du drap plat d'origine Enfin, nous sommes en mesure de modifier un peu les types de détails : nous pouvons choisir entre des types fermés et simples, où l'effet est assez visuel et je dirais que c'est un choix libre lorsque vous concevez vos propres composants. 10. Onglet: L'outil Tab Feature est un outil intelligent et très utile. Je pense que son principal avantage est de rendre les modèles d' assemblage nettement plus rapides que dans de nombreux autres packages Cat standardisés que j'ai utilisés. Nous pouvons montrer comment fonctionne cet outil simple avec ce modèle simple contenant ce modèle bleu d' un simple drap plat avec ******* à chaque extrémité Une deuxième partie est ensuite créée autour du plan supérieur. Chaque pièce a les mêmes dimensions. La partie supérieure est grise car elle est séparée de la partie bleue. Nous pouvons voir qu'il s'agit deux parties indépendantes situées en bas de l'arbre des fonctionnalités. Et nous pouvons les cacher et les montrer indépendamment. Une languette est un élément de matériau que nous pouvons ajouter au modèle à une position parallèle à une surface. Nous pouvons dessiner un profil sur n'importe quel plan parallèle à la surface à laquelle nous voulons ajouter un onglet. Nous voulons ajouter un onglet à ce ******. Et ce ******, nous allons choisir le bon avion. Pour créer un profil d'onglet, nous allons simplement dessiner un profil rectangulaire comme celui-ci et dimensionner les onglets en place sur l'esquisse. Ensuite, nous pouvons sélectionner l'outil de fonctionnalité de l'onglet. Sélectionnez le profil de l'onglet, celui que nous venons de dessiner, ce que nous pouvons faire en sélectionnant l'esquisse dans l'arbre des fonctions ou en cliquant sur les deux profils dans le modèle. Ensuite, nous devons sélectionner les surfaces auxquelles nous voulons ajouter l'onglet deux, nous allons sélectionner ceci ****** et ce ****** Maintenant, si nous masquons la deuxième partie, vous pouvez voir que des onglets ont été ajoutés à la partie facile, mais nous pouvons aller plus loin. C'est là que réside la véritable valeur de l'outil. Nous pouvons ramener la deuxième partie dans l'espace visible, puis ouvrir l' outil de fonctionnalité dans l'arborescence. En double-cliquant, nous pouvons sélectionner les surfaces sur lesquelles nous voulons soustraire de la matière Nous pouvons sélectionner ces deux faces dans la deuxième partie. Nous avons également une valeur de décalage de soustraction, qui ajoute effectivement un espace autour de ces onglets afin qu' ils s'emboîtent masquer les parties 1 et 2 indépendamment vous indique que nous avons gagné du matériel dans la première partie et que nous en avons perdu dans la deuxième partie. Cela nous donne une disposition des fentes et des onglets. disposition des fentes et des onglets permet La disposition des fentes et des onglets permet de placer correctement les composants ensemble, rester ensemble, afin de vous permettre d'effectuer d'autres actions sur le composant dans le monde réel. Vous devrez peut-être percer, souder ou riveter les composants ensemble disposition des fentes et des languettes, vous n'avez pas besoin de vos mains pour maintenir les pièces ensemble, ce qui facilite les processus de pliage des poteaux. Une autre disposition des fentes et des languettes ressemblerait à ceci, la languette étant simplement la hauteur de l'épaisseur du matériau. Un autre arrangement pourrait ressembler à ceci. 11. Faire un joint: L'outil de création de fonctions peut être utile pour combler une lacune dans un modèle de tôlerie. Un modèle que nous pouvons utiliser pour démontrer ses fonctionnalités est ce modèle simple fabriqué à partir d'un simple modèle de pièce paramétrique converti en un modèle de tôle avec un rayon de courbure interne de deux millimètres défini sur les rayons de courbure par défaut Nous avons cet écart entre cette surface et cette surface , que nous aimerions combler et joindre. Je pourrais ajouter ******* dans le modèle pour le relier, ou je pourrais dessiner un croquis reliant les deux segments et créer un nouveau modèle de tôle pour le joindre complètement. Nous pouvons également utiliser l'outil Make Joint Feature. Nous sélectionnons ensuite les deux arêtes que nous souhaitons joindre à celle-ci et à celle-ci. Vous pouvez voir qu'il est rempli dans le matériau. Nous pouvons maintenant laisser la jointure sous la forme d'une caractéristique de déchirure avec une arête dont les deux arêtes sont sur le point de se rencontrer Ou nous pourrions opter pour un joint bout où une surface chevauche l'extrémité de l'autre Vous avez le choix entre deux orientations dans cette liste déroulante. Ou nous pourrions faire en sorte que les deux pièces se rejoignent en ajoutant un pli entre elles. Si vous sélectionnez un pli lorsque laissez cette case cochée, nos rayons de courbure internes de deux millimètres sont hérités de l'outil de fonction du modèle de tôle Décocher la case nous donne une certaine liberté pour ajuster les rayons de courbure, c' est-à-dire l'outil de création de joints. 12. Coin: Lorsque nous créons un modèle de tôlerie comme celui-ci, les reliefs d' angle par défaut sont configurés dans l'outil de fonction du modèle de tôlerie Dans notre cas, j'ai sélectionné Simple. Nous souhaiterons peut-être modifier le relief d'angle par défaut. Nous pourrions le faire en modifiant les reliefs d'angle par défaut ici Mais il existe une autre méthode utilisant l'outil de fonction d'angle. L'utilisation de l' outil de fonction d'angle nous permet également d'avoir différents reliefs d'angle dans chacune de ces quatre positions si nous le souhaitons. Mais si nous devions simplement modifier la fonction du modèle en tôle, tous les reliefs changeraient ensemble et ils seraient tous identiques Il convient de noter que le modèle fonctionnera correctement si vos reliefs d' angle par défaut sont très grands et que vous remplacez ensuite le relief d' angle par un relief plus petit à l' aide de l'outil de fonction d'angle, vous permet de réintégrer efficacement de la matière dans le L'outil de fonction d'angle modifie les reliefs d'angle existants. Ils doivent d'abord exister dans le modèle pour que nous puissions utiliser l'outil. Il s'agit de simples reliefs d' angle du modèle qui peuvent être modifiés Nous pouvons sélectionner l'outil de fonction d' angle, dans lequel nous devons sélectionner une arête ou sommet du coin existant, comme suit Notre modèle change ensuite visuellement, dont le type et la taille peuvent ensuite être modifiés à l'aide de cette liste déroulante où nous obtenons les mêmes reliefs que les options du modèle en tôle Rectangle de taille carrée, à l'échelle, rond, à l'échelle fermée et simple La taille et l'échelle peuvent ensuite être augmentées ou diminuées avec la valeur indiquée dans cette case, qui est soit une longueur en millimètres, soit une valeur d'échelle 1-2 13. Relief de la courbure: Lorsque nous créons un ****** comme celui-ci, nous héritons du système de dépliage standard de notre outil de modélisation en tôle, à savoir cette découpe destinée à empêcher déchirures ou les points de concentration de contrainte dans les composants que Nous souhaiterons peut-être nous écarter des reliefs de courbure hérités. Dans certains cas, nous pouvons le faire au cas par cas. En utilisant l'outil de fonction Bend Relief, nous pouvons sélectionner l'outil. Et puis une partie du relief de courbure, cela pourrait être cette arête ici, par exemple, qui fait apparaître une fenêtre qui nous permet de modifier la profondeur du relief. Je peux modifier cette valeur pour augmenter la longueur de découpe. Nous pouvons changer le type si nous le souhaitons saisissant des paramètres d'échelle sur les types de reliefs mis à l'échelle Si nous le souhaitons, nous pouvons retirer le relief et laisser une larme. Mais je ne le recommande généralement pas pour les composants que vous allez concevoir. Nous avons également une autre case à cocher appelée extend bend relief, où son utilisation peut être mieux expliquée par un nouveau ****** Je peux créer un nouveau ****** sur ce bord qui, lorsque je fais mes sélections, apparaît en rouge dans cette arborescence En effet, lorsque je vous montre le motif plat en sélectionnant ce bouton, ces deux bords se touchent, ces deux bords se touchent, il s'agit d'une pièce découpée au jet d'eau ou découpée au laser, où vous vous retrouvez avec un espace connu sous le nom de Curfwidth Il s'agit de la largeur de l'outil de coupe. Dans notre cas, avec le laser ou le jet d'eau, il faut du relief dans cette zone pour obtenir correctement la fonction ****** Dans le monde réel, cet écart apparaît sous la forme d'un relief cintré. Nous pouvons sélectionner l'outil de déflexion, sélectionner cette arête et cliquer sur Étendre le relief de courbure. Cela enlève le matériel à cet endroit. prolongeant le relief découpé ici jusqu'à ce bord, laissant un espace dans le motif plat. Cette fonction apparaît toujours en rouge dans l'arborescence, mais la fonction de relief de courbure qui suit, illustrée en noir, indique que le modèle est L'essentiel à noter est que le motif plat ne se touche pas à cet endroit et qu'il ne se chevauche pas sur lui-même. Il s'agit de votre première mesure savoir si votre composant peut être fabriqué. 14. Modèle de tôle de finition: Pour certains modèles, nous souhaiterons peut-être effectuer des post-traitements. Une fois que nous avons découpé le motif plat et plié le composant dans le monde réel, certaines fonctionnalités peuvent inclure soudage ou le perçage de trous in situ. Bien que nous puissions découper les trous lors découpe au laser ou au jet d'eau, nous pouvons également le faire sous forme d'assemblage. Comme la fabrication de tôles n'est pas aussi précise que l'usinage classique, nous pouvons éviter les écarts de position des trous Nous souhaiterons peut-être également montrer ces caractéristiques du processus pareux sur le modèle Mais nous ne modifierons pas le composant en tôle à dessiner, nous l'enverrions au fabricant, ce que nous pouvons faire en utilisant l' outil de fonction de modélisation de la tôle de finition. Je dois dire que cet outil de fonctionnalités n'est pas quelque chose que j'ai vu dans d'autres packages de plafonnement auparavant, mais il devrait vraiment l'être. C'est un excellent outil pour la conception de tôles. Nous avons ce modèle en tôle et nous verrons comment le modèle a été construit. Vous souhaitez que toutes les fonctions du modèle de tôlerie réunies dans une section soient prises en sandwich par le modèle de tôlerie au début et par le modèle de tôlerie fini à la fin, avec toutes les caractéristiques que vous ne souhaitez pas voir apparaître sur le motif plat avant le modèle de tôlerie de départ Une fois le modèle de tôle terminé, nous pouvons cliquer avec le bouton droit sur la dernière fonction avant l'élément de finition du modèle de tôle dans l'onglet de l'arborescence et sélectionner Passer à Ici dans le modèle, vous pouvez voir que nous n'avons que les éléments de tôlerie, *******, et le relief des coins avec ce composant gris joliment intégré ce composant bleu via ces fonctionnalités d' onglet des deux côtés Ensuite, nous voulons ajouter ce composant bleu pour symboliser les soudures d'angle présentes sur chaque Je voudrais également ajouter des trous et des rivets dans ce ******, et dans le ******* opposé Je ne veux pas que ces caractéristiques apparaissent sur le motif plat. Vous devez sélectionner l'outil fonctionnel du modèle de tôle fini , qui consiste simplement à sélectionner l'outil, puis à sélectionner la pièce, puis à cliquer sur la coche verte. Si nous passons à cette extrusion, vous pouvez constater que le modèle contient désormais ces extrudés dans chacun des coins représentant des soudures qui, lorsque nous visualisons le motif plat, n'apparaissent pas dans le modèle de tôle Nous pouvons ensuite terminer le deuxième modèle de tôle et ajouter quelques trous que nous avons l' intention de percer en tant qu'assemblage. Si je change le modèle de tôle pour le modèle deux à plat, nous pouvons constater que les trous ne se trouvent pas dans ces ******* Et c'est grâce à l'outil de fonction de finition du modèle de tôle, que j'ai pu supprimer la fonction du modèle de tôle fini et les trous réapparaissent ensuite, confirmant ainsi le rôle de la fonction du modèle de tôle fini fonction du modèle de tôle Pour terminer le modèle, nous pouvons montrer les rivets que nous avons insérés 15. Table à motif plat et en tôle: Où les pièces en tôle sont coupées à plat puis pliées Une information importante que nous devons communiquer au fabricant est le motif plat avec lequel votre composant commence avant d'être plié. Heureusement, on Shape nous fournit ces informations afin que nous puissions facilement créer une vue pour notre fabricant J'ai créé ce modèle simple à partir d'un bloc extrudé à l'aide la fonction de conversion de l'outil de modélisation de tôlerie J'ai également créé ce ****** partiel sur ce bord ici Notez qu'il y a quatre pièces distinctes ici. Nous le voyons en dessous de l'arbre des fonctionnalités et nous pouvons sélectionner chaque pièce individuellement. Il n'y a pas de virages dans ces coins. Cependant, le ****** a un virage. Rayons de courbure internes de deux millimètres par défaut spécifiés dans le modèle de tôlerie Nous pouvons sélectionner ce bouton ici, sur le côté droit de l'écran. Lorsque nous survolons l'outil que nous voyons, Lorsque nous survolons l'outil que nous voyons il est appelé «   table en tôle et bouton de visualisation à plat Une fois sélectionné, notre volet central se divise en deux. Le modèle est déplacé vers la gauche et une vue tabulaire et plate sont présentées ci-dessous Tout d'abord, si je devais créer un nouveau modèle de tôlerie, cela créerait effectivement un autre composant, nous pourrions voir dans ce menu déroulant. Vous pouvez le voir apparaître dans l'onglet leçon ci-dessous où nous avons des détails sur les courbures du modèle Actuellement, il n'y en a qu'une seule dans le modèle que nous pouvons sélectionner dans ce tableau, qui met en évidence les trois géométries fois dans le motif plat et dans le volet central. Je peux également sélectionner les trois géométries et les voir mises en évidence dans le tableau. Je peux ajuster les rayons pour mettre à jour le modèle car notre outil de fonction de modèle de tôlerie contient des reliefs de courbure par défaut Ils en mettent deux à jour en fonction de la nouvelle valeur des rayons de courbure que nous donnons Je peux également cliquer avec le bouton droit sur la ligne et transformer le virage en déchirure. Ce faisant, la ligne se déplace vers le bas dans la section des autres joints. Le trois D se transforme également en un joint déchiré qui ressemble à ceci La conversion en joint déchiré signifie que ces deux pièces ne sont plus connectées Nous comptons jusqu'à cinq pièces. Maintenant que nous avons cinq pièces distinctes dans la vue à plat, nous pouvons inverser ce processus en sélectionnant « plier le menu déroulant des types sur la section des autres joints Pour rétablir le joint de cintrage, nous pouvons également transformer les joints de déchirure en courbures. Par défaut , les rayons de courbure du modèle en tôle seront de 2 millimètres Dans ce cas, je pourrais le faire pour les deux autres articulations, où lorsqu'il ne reste qu'une seule articulation, il ne reste qu'une seule pièce Si je transforme ce dernier joint en pli, vous verrez ce message indiquant que la pièce ne peut pas être dépliée C'est quelque chose qu'il faut garder à l'esprit. Dans ce cas, un fabricant vous fera part de ses commentaires indiquant qu'il ne peut pas plier une telle forme. Cela nécessiterait également un soudage pour le réaliser avec des joints déchirés. Nous pouvons modifier le style lorsque les différences sont explicatives par rapport à l'apparence des trois D. Enfin, nous pouvons créer un dessin à motif plat en cliquant avec le bouton droit sur le motif plat et en sélectionnant le port DWG DXF Ou en créant un dessin façonné, nous pouvons effectuer des sélections de dessins. Je vais changer l' échelle de un à deux, que nous pouvons placer avec le bouton gauche de la souris, nous pouvons appuyer sur la touche d'échappement comme sur la forme, comme par défaut dans l'outil de fonction de vue de projection Cela nous permet de modifier notre modèle plat. Nous pouvons saisir le cercle brun près du texte en cliquant avec le bouton gauche de la souris et en le maintenant enfoncé et le faisant glisser dans un espace blanc pour plus de clarté. Je ne veux pas m'attarder sur les dessins ici. Mais deux autres éléments clés pour les dessins de tôlerie sont les définitions des courbures et les nœuds. Pour placer le composant de pliage dans le dessin, nous pouvons sélectionner l'outil Insérer une fonction de visualisation. Sélectionnez ensuite le bouton Insérer. Sélectionnez-en un ensuite. Placez ensuite une vue avec le bouton gauche de la souris. Ensuite, nous pouvons ajouter une vue latérale projetée en cliquant à nouveau avec le bouton gauche de la souris. Pour les composants en tôle, le matériau que vous utilisez, l'épaisseur de la tôle et les rayons de courbure internes sont autant d' informations essentielles à inclure Voir mes leçons sur les dessins façonnés pour plus de détails. 16. Relief de courbure. Rayons de courbure et facteurs K minimaux: Pour vous assurer que vous concevez des composants qui peuvent être fabriqués. Il y a quelques points qui méritent d'être pris en compte. Le premier est l'épaisseur de la tôle. En question, cependant, la forme vous permettrait de mettre n'importe quel chiffre possible dans cette case. La taille maximale que vous pouvez saisir est limitée en fonction de la taille maximale que vous pouvez couper. Généralement pour environ 10 millimètres. Mais cela dépend du matériau, la taille maximale que vous pouvez plier, qui serait limitée par la force de pression maximale pouvant être générée par une plieuse au-delà d'une certaine épaisseur, peut-être au-delà de 10 millimètres. Vous ne créerez probablement pas avec le plan de travail de conception de tôles, mais plutôt avec la modélisation paramétrique standard en trois D utilisant des extrudes et des rotations, etc. Vous constaterez également que vous n'obtiendrez aucune épaisseur de tôle que vous souhaitez Les tôles sont disponibles en épaisseurs normalisées, le plus souvent fabriquées selon un calibre de fil standard, c'est ce que signifie l' acronyme SWG Vous voudrez peut-être une feuille de 1 millimètre deux millimètres ou d'une feuille d'un 16e de pouce Vous pouvez demander à un fournisseur s'il stocke ces épaisseurs. Je vais trouver l'épaisseur de fil standard la plus proche. J'ai généralement constaté que des épaisseurs de feuille de 1 millimètre et de deux millimètres sont facilement disponibles, moins au Royaume-Uni La taille maximale de la feuille que j'ai pliée est d'environ 5 millimètres. Je suppose que le pliage à ces épaisseurs devrait être possible au-delà de cette limite, et vous voudrez peut-être vérifier la capacité auprès de votre fournisseur Le prochain paramètre de conception à prendre en compte est le rayon intérieur minimal du lit pour éviter les fissures à l' extérieur des courbes Cela varie vraiment entre les sources que vous pouvez trouver sur Internet ou dans les manuels scolaires ou entre les fournisseurs Cela dit, j'ai eu du succès avec de l'acier doux de 1 millimètre et de deux millimètres avec rayons de lit internes 11 fois plus épais, soit des rayons de de 1 millimètre et deux millimètres respectivement Pour l'aluminium de qualité aérospatiale traité thermiquement, rayon de courbure interne de 1 millimètre d'épaisseur de trois pour une feuille d'aluminium de deux millimètres d'épaisseur cinq a été un succès pour moi pour une feuille d'aluminium de deux millimètres d'épaisseur cinq a été un succès Si votre pièce nécessite un rayon de courbure inférieur à celui indiqué dans ce guide, vous pouvez vous renseigner auprès de votre fournisseur pour déterminer la valeur en fonction de son expérience, ou vous pouvez effectuer des essais avec des composants réels sur les matériaux que vous avez l'intention d'utiliser Le paramètre de conception final à prendre en compte est le facteur. Le facteur K peut influencer la longueur du ******* et des ourlets, tout ce qui inclut un pli Cela n'est pas toujours important pour obtenir une forme parfaite Les valeurs par défaut peuvent suffire dans la plupart des cas, mais si vous utilisez des trous sur ******* ou des ourlets qui doivent être alignés avec d'autres composants une fois assemblés, vous aurez peut-être plus besoin corriger votre facteur K. Encore une fois, l'expérience des autres semble varier le meilleur guide que je connaisse étant un facteur K ou non. 0,4 peut bien fonctionner pour les matériaux plus tendres comme l'aluminium non traité thermiquement. 0,43 pour l'aluminium traité thermiquement et 0,45 pour l'acier doux. La réalisation d'essais serait un moyen de déterminer des facteurs plus précis si nécessaire. Une solution consiste à utiliser des facteurs K précis en coupant les fonctions essentielles à l'alignement fois le composant plié. de trous en est un exemple très typique perçage de trous en est un exemple très typique, car l'assemblage de rivets est une pratique courante 17. Introduction au jeu d'exercices: Bonjour à tous. Dans cette conférence je vais vous présenter trois modèles paramagiques en tôle en D fabriqués en une seule forme Voici nos exercices. Vous devriez les créer vous-même afin de consolider votre compréhension de la modélisation de la tôle Nous avons cet exercice comme premier, celui-ci comme deuxième, et enfin, celui-ci comme troisième. Les dessins de ces composants se trouvent dans la section des ressources. Vous devriez avoir une création ces modèles à partir de ces dessins à partir de zéro. Bonne chance. Lors des prochaines conférences, je passerai en revue les solutions de travail avec vous. 18. Exercice 3.1A - Solution: Dans cette vidéo, nous allons passer en revue solution de l'exercice 3.1. N'oubliez pas que les dessins se trouvent dans la section des ressources. Tout d'abord, nous allons créer une esquisse sur le plan supérieur, puis nous allons créer un rectangle puis nous allons le dimensionner. Cette dimension sera de 100 millimètres. Ensuite, nous pouvons placer une dimension de 100 millimètres entre cette ligne et le plan central, puis une largeur totale de 200 millimètres. Enfin, nous allons créer une dimension à partir de cette ligne jusqu'au plan médian, qui sera de 50 millimètres. Ensuite, nous pouvons appuyer sur la coche verte pour terminer l'esquisse. J'espère maintenant que vous vous rendez compte qu'une bonne façon de créer ce modèle utiliser une option de tôlerie. Nous allons créer une extrusion pour commencer. Nous pouvons mettre une profondeur de 50 millimètres, puis nous pouvons passer au modèle en tôle. Ensuite, nous pouvons nous assurer d'avoir cliqué sur l'option de conversion. Ensuite, nous pouvons sélectionner cette partie. Ensuite, nous devons sélectionner les faces à extruder ou exclure la face supérieure comme première Ensuite, nous pouvons choisir de conserver le rayon ou les pièces d'entrée. Nous pouvons maintenir l'épaisseur et rayon de courbure à 2 millimètres comme c'est ce que nous avons indiqué sur le dessin et nous conserverons ces valeurs de relief. Ensuite, nous pouvons toucher le bas pour la tôle, motif plat et la table et nous pouvons voir tous nos types de joints. Ensuite, nous pouvons commencer à modifier certaines de ces articulations H, que nous pouvons identifier comme l'une de ces articulations. C'est un joint que nous voulons y avoir. Il s'agit également d'un joint cintré. Nous voulons y aller. Vous pouvez voir que le relief a été introduit automatiquement. Tous les joints inférieurs sont désormais coudés. Nous voulons que tous ces quatre coins soient arrachés pour le moment, mais nous voulons simplement changer de style Nous pouvons simplement vérifier ces styles pour nous assurer que cette grande longueur chevauche celle de la courte longueur Mais le joint est celui qui fonctionne pour nous. Dans ce cas, nous pouvons simplement contourner les autres articulations pour voir si c'est la bonne. C'est l'un des autres joints de l'écran. Et celui-ci est bien sûr également correct. La longueur longue se chevauche dans la courte longueur. Enfin, celui-ci, qui est également correct, est en bon état, mais il y a évidemment quelques pièces supplémentaires. J'ai besoin de quelques fonctionnalités supplémentaires. Et nous pouvons commencer par créer un nouvel avion et en nous assurant qu'il est au plus haut niveau. La partie supérieure de la pièce en tôle que nous venons de concevoir, 25 millimètres, nous convient parfaitement. Ensuite, nous pouvons créer une esquisse sur ce plan nouvellement formé. Nous allons juste prendre la vue de dessus. Ensuite, nous allons créer un plan, une esquisse sur le premier plan. Nous allons créer un rectangle. Ce sera notre nouveau rôle. Ensuite, nous pouvons accéder à la fonction du modèle de tôlerie , puis sélectionner l'esquisse 2 que nous venons créer à l'aide de l'option d' épaississement Maintenant, nous pouvons voir que l'épaississement est allé dans le mauvais sens Nous pouvons donc changer de direction avec ce bouton et maintenant il est au même niveau que la partie grise Les radios Thickness et Bend conviennent. Nous pouvons donc appuyer sur la coche verte. Nous devons également le mettre dans l'onglet fonctionnalités. Nous allons créer une autre esquisse sur le plan et nous pouvons commencer à dessiner ces dimensions ou caractéristiques approximatives dans l'esquisse. Nous allons simplement créer rapidement quelques croquis et utiliser les traits jaunes pour aligner les onglets sur les différents ******* Cette ligne jaune, par exemple, ici, verticalement. Ensuite, nous pouvons dessiner ce rectangle sur toute la longueur et nous assurer que cela les contraintes géométriques Plutôt que de tout dimensionner avec des nombres, dimensionnez certaines des valeurs que nous devons faire Nous pouvons dimensionner d'ici à ici la longueur de cet onglet en particulier. Et on peut y mettre 50 millimètres. Nous devons nous assurer que c'est essentiel. Nous pouvons saisir cet avantage, et nous pouvons le faire jusqu'au plan central, ce qui fera 25 millimètres. Maintenant, celui-ci a été limité géométriquement, tout comme ces traits jaunes Nous n'avons pas besoin de mettre de chiffres sur cet onglet de droite, mais nous allons dimensionner cet onglet ici. 75 sera bon pour cet onglet en particulier, puis nous pourrons faire en sorte que cette longueur soit de 25 millimètres. Maintenant, cela signifiera également que celui du bas est entièrement limité Deux d'ici à là, nous ajouterons 75 millimètres. La longueur de la languette est alors de 25, comme de l'autre côté. Bien sûr, vous l'avez deviné. Cette fonctionnalité d'onglet est également entièrement limitée, symbolisée par les lignes qui deviennent toutes cochées en noir et vert Nous devons maintenant créer notre fonction d'onglet à l'aide l'outil Sheet Metal Tab, onglet du menu déroulant. Ensuite, nous pouvons sélectionner l'esquisse, nous avons simplement utilisé l'esquisse 3. Ensuite, nous avons défini le champ de soustraction de tous les ******* que nous avons l'intention de supprimer ces trois Et ce quatrième ****** ici aussi. Ensuite, nous pouvons appuyer sur la coche verte. Voilà. Il existe la solution pour l'exercice 3.1 A. 19. Exercice 3.1B - Solution: Bonjour et bienvenue sur la solution de l'exercice 3.1. Nous pouvons commencer en choisissant n'importe quelle face sur le dessin et en partant de là. Il y a vraiment de nombreux points de départ que vous pouvez avoir. Je vais choisir l'une des faces inférieures. Je vais dessiner un rectangle sur le croquis du haut et le mentionner conformément au dessin, 80 km de largeur, 100 mm de profondeur. Ensuite, positionnez-le au centre des trois plans que nous avons. Commencez par le modèle façonné. Je peux juste les réajuster pour qu'elles soient belles et soignées Appuyez sur la coche verte pour accepter ce croquis. Ensuite, je peux passer au modèle de tôle et épaissir ce modèle, épaisseur de deux millimètres et de deux rayons de courbure internes Nous pouvons choisir l' esquisse que nous venons de créer, puis appuyer sur la case verte. ce cas, il s'agit simplement d'ajouter un tas de ******* Nous pouvons en ajouter un ici, distance de 80 millimètres. Remplacez ce paramètre par extérieur afin de ne pas étendre la largeur de cette forme originale, tout est contenu. Vous pouvez voir que si je passe simplement à l'option interne pour étendre réellement la forme, je veux utiliser l'option externe, appuyer sur la coche verte, puis nous ajoutons un autre ****** en haut Maintenant, celui-ci sera légèrement différent et sera à une distance de 50 millimètres. Mais il ne faut pas oublier de changer la forme du pli en haut de l'intérieur vers l'extérieur Je vais juste le changer comme ça. Le ****** semble avoir la même longueur que la forme originale Et je vais appuyer sur la coche verte. Ajoutez un autre ****** en haut. Changez de direction, modifiez la distance à 80. Encore une fois, nous allons changer cela de l'intérieur à l'extérieur. Vous l'avez deviné Encore une fois, ajoutez-en un autre. C'est ainsi que de nombreux modèles de tôlerie sont créés à l'aide de ces options ****** C'est probablement l'une des fonctionnalités les plus courantes. Vous utiliserez à nouveau 50 millimètres en utilisant l'option extérieure , puis vous accepterez la coche verte. Nous en ajoutons un autre. Cela est légèrement différent. Je veux m'assurer que notre ben ****** pointe à nouveau vers le bas, 160 millimètres. Nous pouvons voir qu'en utilisant l'option interne , nous l'alignons là où il devrait être selon le dessin. Si nous utilisons l'option externe, vous obtenez en fait une ligne rouge et la fonctionnalité s'effondrera. Cela ne marcherait pas. Nous pouvons voir que le matériel se retrouverait directement dans certains des autres ******* que nous avons déjà insérés Dans ce cas, nous devons utiliser l' option interne de telle sorte qu'elle soit exécutée côte à côte avec le premier ****** que nous avons introduit OK, maintenant nous pouvons ajouter un dernier *******. Ce sont les deux derniers. Nous pouvons les ajouter ici. Nous devons changer de direction, puis nous assurer que la distance est de 25 millimètres , ce qui est Ensuite, nous pouvons appuyer sur la coche verte. Nous pouvons également en faire un de l' autre côté. Changez de direction de 25 millimètres. En utilisant l'option interne, nous pouvons voir que nous avons un angle de déverrouillage en bas. C'est parce que le corner release est défini par défaut. Il se trouve qu'ils étaient exactement ce dont nous avions besoin au départ. Je peux vérifier le relâchement des angles en accédant au modèle en tôle et en ouvrant la section en relief. Nous pouvons voir que ce que nous voulions correspond en fait à ce que le dessin demandait au départ. Nous pouvons ensuite également y mettre nos trous. Je vais utiliser l'ensemble de la fonctionnalité. Pour utiliser l'ensemble de la fonctionnalité, je dois simplement faire un croquis avec un point indiquant l'endroit où se trouve le point central du trou Je vais y placer ces points centraux. Maintenant, j'ai ajouté deux points, puis nous devons les mentionner. Ce sera à 10 millimètres du haut, à 10 millimètres du bas. Ensuite, nous voulons 10 millimètres sur le côté, car ils peuvent tendre ensemble ces deux points verticalement. Ils se déplacent tous les deux avec cette seule mesure horizontale. Ensuite, nous pouvons placer un trou sur ces points centraux. Changez-le 60-3 0.3 Et ajoutez-en un deuxième ici. Et vous pouvez voir que c'est également passé directement à l'autre ****** C'est un trou traversant. Vous pouvez mettre deux autres trous à riveter Il s'agit d'une taille de trou standard de 3,3. Nous pouvons également les mettre à cet endroit. Encore une fois, deux points, un là et un ici. Il s'agit de les dimensionner, encore une fois à 10 millimètres du bord de ce côté. Il suffit de reculer ce trou pour y dimensionner 10 millimètres également Ensuite, il sera à 13 millimètres de ce bord. J'ai juste besoin de lire ça. D'ici à là, ce sera 13 millimètres. Encore une fois, il suffit de vérifier de l'autre côté que tout va bien et encore 30 millimètres. OK, totalement limité. Nous pouvons donc appuyer sur la case verte et ajouter toutes nos fonctionnalités ici. Et un ici, 3,3 trous traversants. Enfin, un grand trou au milieu de ce composant. Et nous y avons mis un point , comme nous l'avons fait pour les deux autres fonctionnalités complètes. Et nous devons le mentionner encore une fois, thème commun, à 50 millimètres d'ici. Et nous allons simplement vérifier que la largeur est de 50, la première est de 40, vérifier que la seconde est de 50 , avec une coche verte. Ensuite, nous pouvons utiliser l'ensemble de la fonctionnalité au milieu et nous voulons que ce soit 63,3, c'est un peu petit Nous pouvons changer ce chiffre à 60. C'est un trou traversant qui a traversé les deux pièces de matériau qu'ils ont. Il existe la solution pour faire de l'exercice 3.1 B. 20. Exercice 3.1C - Solution: C'est la solution de l'exercice 3.1 C. Il s'agit d'un exercice plus avancé où l'assemblage comprend quatre composants individuels. Mais nous allons le décomposer simplement et passer en revue les parties une par une et nous y arriverons à la fin. Nous pouvons commencer par dessiner une forme en S très basique, qui est l'un des composants latéraux , puis nous pouvons commencer à la dimensionner. La caractéristique principale de la forme, cette dimension de 200 millimètres, cette dimension de 250 millimètres, nous pouvons simplement remanier le croquis puis ajouter une nouvelle dimension ici Ne vous inquiétez pas pour les chiffres réels eux-mêmes. Vous remarquerez que certains de ces chiffres sont légèrement différents de ce que vous voyez sur le dessin, mais c'est parce que les chiffres réels sont légèrement cachés. Je peux ajouter ces autres dimensions en 100,150 millimètres, ce que vous voyez sur le dessin Mais c'est parce qu' ils s'arrêtent et repartent à des endroits du dessin différents de ceux du croquis, ce qui explique pourquoi les chiffres seront légèrement différents. Ne vous inquiétez pas trop pour obtenir les bons numéros dès le premier passage, car ce que nous pouvons faire vers la fin c'est ajuster les numéros afin qu'ils apparaissent correctement. À la toute fin, tant que vous comprenez le principe général de création de ce composant, c'est vraiment ce qui compte. Plutôt que de saisir exactement les chiffres, nous pouvons créer un modèle de tôle à partir de cette esquisse. Et vous vous retrouvez avec un composant qui ressemble à ce que nous pouvons mettre un ****** à une extrémité Nous nous assurons de sélectionner le store intérieur et la distance de 25 millimètres, mais nous devrons l'ajuster à 20 Nous pouvons le faire à des distances aveugles allant de l'extrémité à 5 millimètres, il suffit de le changer en extérieur. La distance de 20 millimètres peut alors que la fin de cette fonction est terminée. Ensuite, nous pouvons ajouter un ourlet à l'autre bout. Par exemple, nous devons simplement nous assurer que les dimensions sont correctes. Nous pouvons avoir une longueur totale de 15 millimètres et tous les autres champs sont corrects dans les grandes lignes. C'est presque la première partie terminée. Nous avons juste besoin d'ajouter quelques onglets supplémentaires. Mais avant cela, il sera également plus facile de mettre cette deuxième face. C'est ce que nous allons faire maintenant. C'est presque une face opposée à l'ensemble des composants. C'est très similaire à ce que nous venons de faire. Nous pouvons ajouter la dimension de 250 200 millimètres , puis le décalage de 25 millimètres Ensuite, nous pouvons ajouter ce plan médian, encore une fois, 100 millimètres et encore une fois, cette dimension ici, qui sera de 50 millimètres. C'est une esquisse totalement limitée. Il suffit de mettre quelques rayons également, donc ce serait 25 millimètres, puis 75 millimètres. OK. Nous pouvons donc extruder cette esquisse ou la transformer en composants de tôle Nous allons sélectionner les différents éléments de la ligne. Ensuite, nous pouvons sélectionner symétrique, sélectionner une profondeur ou 50 millimètres au lieu de 25 Ensuite, nous pouvons appuyer sur la coche verte. Ajoutez à nouveau le ****** à l'extrémité opposée, modifiez l'angle de pliage, modifiez à nouveau les distances de pliage à 5 millimètres pour qu'elles correspondent à l'autre côté Nous l'avons fait d'un côté, nous devons le faire de l'autre, mais nous changeons simplement l'alignement ****** en alignement extérieur Et puis il y a la deuxième distance pour les aveugles. Ensuite, nous pouvons nous concentrer à nouveau sur cet ourlet, à cette fin proche, comme la dernière fois, il suffit de changer la direction à l'aide d'une larme. Modifiez la longueur totale de 15 millimètres et appuyez sur la case verte. Ensuite, nous voulons ajouter la face supérieure et la face inférieure. Nous devons ajouter un nouveau plan à partir duquel nous pouvons faire un croquis. Nous pouvons compenser cela de 25 millimètres l'aide d'une fonction de décalage. Nous pouvons le décaler par rapport au plan supérieur. C'est tout ce que nous avons vraiment besoin de faire. Nous allons le faire à 25 millimètres , puis appuyer sur la coche verte. Ensuite, nous pouvons nous aligner sur le plan supérieur et commencer à créer notre esquisse. Nous allons commencer ici, partir de ces deux points pour monter jusqu'ici, en nous assurant d'avoir une ligne verticale et de l' aligner sur ce point. Nous pouvons utiliser les guides jaunes pour placer notre esquisse à peu près au bon endroit Il est toujours utile de le faire avec soin. Nous pouvons cliquer ici, nous pouvons nous déplacer à nouveau, utiliser les guides pour trouver approximativement le bon emplacement pour tracer les lignes. Ensuite, nous ferons tout cela jusqu'à présent. Cela redescend jusqu'en bas, en veillant à utiliser à nouveau ces lignes jaunes. Lignes très légères. Ensuite, nous pouvons cliquer ici. Pas tout à fait là. Allons-y. Nous pouvons cliquer à nouveau, le ramener complètement vers la gauche en utilisant à nouveau les guides. Ensuite, il ne nous reste plus qu' un seul endroit sur lequel cliquer pour obtenir une esquisse fermée. Il suffit d' ajouter nos rayons, nous devrons ajuster la valeur de ce 25 Nous pouvons voir que c'est en ligne. C'est là que nous voulons que ce soit. Nous pouvons le refaire ici. C'est là que vous pourriez obtenir des fonctionnalités légèrement étranges où vous devrez peut-être ajuster les chiffres en fonction de l' endroit où se trouvent les points de départ et de fin de votre courbe. Nous devons lier cette valeur uniquement, nous pouvons la changer à 24 millimètres, c'est peut-être ce que nous devons faire. Ou 25 dans ce cas. Et il suffit d'aligner les points de départ et de fin de la courbe à zéro. Je viens de le faire, ce chiffre sera de 75 millimètres pour ces rayons plus grands Ensuite, nous recommençons, encore une fois, nous devons simplement nous assurer que la courbe est alignée avec les autres composants, ce qui n'est pas le cas pour le moment. C'est encore une fois parce que ce point est décalé par rapport à l'endroit où il devrait être aligné. Cela corrigera le fait qu'il pourrait être nécessaire de supprimer une contrainte comme celle-ci en rouge ici. Ce que nous pouvons faire simplement en cliquant sur la touche Supprimer. Et lorsque nous le survolons, il s'agit désormais d'une ligne en ligne. Notre profil général semble correct. Nous pouvons appuyer sur la coche verte. Nous pouvons réorienter notre vue, puis créer un modèle de tôle à partir de cette esquisse Nous devons épaissir ce croquis. L'option d'épaississement, il suffit vérifier rapidement et elle semble faire ce que nous voulons épaissit dans le bon sens, ou dans le bon sens, nous voulons qu'il soit au même niveau que les composants latéraux Nous pouvons y ajouter un ******. Nous pouvons modifier l'angle de pliage comme ça, changer la distance à 20 millimètres pour faire correspondre les autres. Ensuite, nous pouvons faire un ****** partiel avec distances de 5 millimètres à chaque extrémité, comme les autres, et appuyer sur la coche verte Il suffit de vérifier les distances de courbure des filles, ****** les distances sont les mêmes, elles sont toutes de 20 millimètres. Encore une fois, nous pouvons nous concentrer sur l' ajout d'un ourlet à cette fin, nous pouvons le faire comme nous l'avons fait auparavant. Nous devons changer de direction, exemple en utilisant une larme. Et nous pouvons constater qu' ils ont tous la bonne longueur totale, 15 millimètres. Ajoutez la coche verte à cela, nous pouvons voir que l'alignement de l'ourlet, celui de l'extérieur, est incorrect. L'option en place est la bonne. Il reste un dernier élément à supprimer. Nous devons à nouveau ajouter un nouvel avion , comme nous l'avons fait auparavant. Et ajoutez un plan décalé, 25 millimètres du plan médian, par exemple. Vous pouvez donc voir que c'est juste au bon endroit. Appuyez sur la coche verte. Ensuite, il s'agit d'une esquisse sur laquelle nous pouvons dessiner, ouvrir une nouvelle esquisse et commencer à établir un profil, comme nous le faisions auparavant. Nous devons nous assurer d' atteindre les bons points. C'est absolument essentiel. Sinon, nous allons nous retrouver avec quelque chose qui ne va pas. Mais n'oubliez pas que vous pouvez toujours les modifier par la suite si vous n'avez pas les bons chiffres. Il est très important de pouvoir modifier un modèle. Vous allez souvent modifier des modèles au lieu de simplement les créer. Même si vous vous trompez, c'est vraiment une bonne pratique pour pouvoir modifier et corriger C'est probablement une meilleure compétence et être capable de créer quelque chose correctement dès le départ, en s'assurant simplement que nous atteignons tous les bons points. Ensuite, nous utilisons à nouveau les guides jaunes juste pour nous assurer que nous sommes exactement dans les bonnes coordonnées x et y, comme ça. Nous allons donc le faire une fois de plus en utilisant ces guides jaunes. Guides jaunes pâles. Et puis le dernier point, juste en bas. Encore une fois, vous avez peut-être vu que c'est devenu légèrement gris. Nous avons donc une esquisse précise. Encore une fois, nous ajouterons nos rayons, en souvenant que nous devrons peut-être ajuster ces chiffres, mais aussi que nous devrons peut-être simplement vérifier que les profils sont corrects Comme vous pouvez le voir, cela ne correspond pas tout à fait ici. Il va falloir corriger ça . Celui-ci est correct. Vous pouvez le voir aligné sur le composant latéral, mais vous pouvez voir que ce point n' aligne pas cette arête juste là. Il suffit d'ajouter un zéro. Une ligne rouge indique qu' il y a trop de contraintes. Nous devons supprimer l'une des contraintes géométriques. Nous pouvons également aligner celle-ci, mais elle indiquera trop contraint pour trouver cette contrainte rouge, appuyez sur contraint pour trouver cette contrainte rouge, la touche de suppression, puis nous souhaiterons peut-être en trouver une autre à supprimer également Possiblement. Parfois, il faut quelques essais et erreurs pour déterminer lequel vous devez supprimer Assurez-vous que vous êtes toujours limité Nous allons juste essayer quelques trucs ici. Parfois, vous pouvez ajouter différents nombres pour obtenir la valeur dont vous avez besoin qui est simplement un produit des courbes et des différentes épaisseurs L'ajout de 26 millimètres nous a permis d'atteindre le bon endroit ou le bon profil dont nous avions besoin. Cela suffira pour ce modèle en particulier. Nous pouvons également ajouter les autres rayons, 75 millimètres pour ces rayons plus grands Nous pouvons vérifier ces lignes en ligne. Parfois encore, comme je l'ai dit, étant donné que vous avez différentes épaisseurs, vous pouvez ajuster les rayons d'un millimètre et vous pouvez obtenir la courbe dont vous avez besoin en fonction de la façon dont vous la limitez Ces deux grands rayons ont l'air plutôt bons. Ils semblent faire ce dont nous avons besoin, en veillant à ce qu'il n'y ait aucun écart entre ces quatre composants. Nous pouvons donc appuyer sur la coche verte. Ensuite, nous pouvons épaissir ce composant en tôle, l' épaissir, faire ce croquis Nous pouvons voir le croquis, il est épaissi dans le bon sens Nous pouvons appuyer à nouveau sur la coche verte. Vous pouvez voir qu'il s'agit de quatre couleurs différentes, ce qui symbolise le fait qu'il s' agit de quatre parties différentes, ce qui est exactement ce que nous recherchons. Nous pouvons constater qu'il n'y a aucune lacune dans ces emplacements. Nous n'avons pas à nous inquiéter à part cet emplacement, que nous devons juste corriger, nous pouvons l' examiner de plus près. C'est celui-ci, en fait, qui ne fonctionne pas vraiment. 74 fonctionne, et c'est à cause de la façon dont nous l'avons limité Cela semble également un peu étrange. Nous pouvons donc y regarder de près, nous pouvons simplement réajuster cela Ensuite, nous devrons peut-être également modifier certaines de ces contraintes pour nous assurer qu' il ne passe pas au rouge et ne se combat pas tout seul. 75 corrige alors cela. Si nous examinons le modèle par la suite, nous pouvons voir s'il semble y lacunes qui ne le sont pas pour le moment. Nous pouvons ajouter notre ******* à cette fin, comme nous l'avons fait pour les trois autres Changez-le pour le modifier, nous avons fait les autres. Changez la distance à 20 millimètres et la direction, ainsi que les distances par rapport à chaque extrémité. Pour les aveugles, pour les aveugles ******, cela semble être cohérent avec les autres Nous pouvons voir qu'ils mesurent tous 20 millimètres. Ils ont l'air tout à fait corrects. Il suffit de l'ajuster pour qu'il soit extérieur, car il sera réglé sur intérieur sur le bleu. Mais maintenant, ils ont l' air cohérents. Ensuite, nous pouvons également ajouter cet ourlet final en forme de larme. Nous pouvons simplement atteindre cet avantage. Il faut à nouveau changer de direction. On dirait qu'il a une distance de 15 millimètres. Nous pouvons donc simplement suivre le croquis vert maintenant, presque là. Mais ce que nous devons faire, c'est ajouter quelques onglets. N'oubliez pas que les onglets sont un moyen de bien assembler les composants Nous pouvons le faire en ajoutant une fonction rectangulaire. Sur l'une de ces faces supérieures. Nous pouvons également l'ajouter des deux côtés. Nous utilisons les guides de contraintes jaunes pour contraindre nos croquis de manière claire et uniforme afin qu'ils soient les mêmes. Plus tard, lorsque nous essaierons de le dimensionner, nous pourrons ajouter quelques dimensions Ensuite, nous pouvons mettre une dimension de 100 millimètres. Ensuite, nous devons simplement nous assurer de savoir où se trouve cette boîte par rapport au composant. Et nous pouvons y ajouter 50 millimètres, parce que nous avons introduit ces jaunes, utilisé ces guides jaunes plus tôt pour l'autre côté de l'esquisse qui est ensuite lié au premier rectangle. Nous pouvons mettre dans les cases inférieures ces guides jaunes pour nous donner un lien de gauche à droite. Ensuite, nous pouvons ajouter certaines dimensions, encore une fois, 100 millimètres de longueur. Ensuite, nous avons placé cette boîte quelque part pour nous indiquer où elle se trouve dans l'espace sur le composant , toujours avec une dimension de 50 millimètres. En raison de ce lien, ces guides jaunes, gauche et à droite, sont limités au même endroit Ensuite, nous pouvons ajouter une fonctionnalité d'onglet. Nous pouvons choisir notre champ de sélection pour déterminer les composants auxquels du matériau sera ajouté et lesquels du matériau sera retiré. Ensuite, vous pouvez voir que nous avons des onglets disposés de telle sorte que du matériau est ajouté sur cette face supérieure et que du matériau a été retiré sur les faces latérales de telle sorte qu'ils s'emboîtent parfaitement Lorsque vous assemblerez ce composant, reste plus qu'à le placer également sur le dessous Nous pouvons le faire de la même manière qu'auparavant. Nous obtenons nos croquis, trouvons le bon plan à partir duquel créer ce croquis, nous pouvons les ajuster à la vue de dessus. Ensuite, nous pouvons dessiner nos rectangles sur lesquels nous représentons l'onglet à l'aide d'un guide jaune Encore une fois, cette ligne jaune. Encore une fois, ici pour relier le côté gauche au côté droit de l'esquisse, nous avons moins de dimensions à attribuer à la dimension, la longueur de l'onglet. On peut y ajouter 100 millimètres. Ensuite, il suffit d'ajouter une dimension ici également. Nous allons le dimensionner à 50 millimètres. Encore une fois, nous n'avons pas besoin de cliquer sur le côté droit de ce lien. Nous pouvons voir que les surfaces supérieure et inférieure, les onglets semblent être à peu près au même endroit, c'est ce que nous recherchons maintenant. Il suffit de mettre quelques onglets en bas. Encore une fois, nous les dessinons simplement sur l'outil rectangle comme suit. Encore une fois, en dimensionnant cette dimension à 100 millimètres de long, puis à 50 millimètres de celle-ci, une ligne horizontale ici Et cela semble être à peu près au bon endroit, gauche à droite, de haut en bas, pour que nous puissions appuyer sur le crochet vert. Ensuite, nous pouvons ajouter la fonction d'onglet sur cette face inférieure. J'ai oublié le côté droit, il suffit donc d'ajouter à nouveau cette fonction d'esquisse, en utilisant ces magnifiques guides jaunes. J' y ajouterai la dimension de 100 millimètres. Nous sommes maintenant prêts à corriger cette fonctionnalité d'onglet. Nous pouvons maintenant appuyer sur l' outil d'onglet, puis utiliser cette esquisse que nous venons de créer comme profil d'onglet. Ensuite, nous pouvons diviser le champ de soustraction en tant que composants latéraux, ce sont Nous sélectionnons ces quatre faces. Nous pouvons voir que lorsque nous cliquons dessus, ils sont corrects, montrant comment ils seront formés. À la fin, appuyez sur la case vert crème, et vous pouvez voir qu'ils ont correctement formé ces onglets à chacun de ces emplacements. C'est la solution de l'exercice 3.1 C. 21. Téléchargez vos projets !: Bonjour à tous. Félicitations pour avoir terminé le cours et essayé les exercices. Comme pour le développement de n'importe quelle compétence , la pratique sera parfaite. Je vous recommande de télécharger tous les exercices que vous avez terminés ou peut-être même votre propre nouveau projet page des projets du cours afin que les autres et moi-même puissions voir votre créativité et être inspirés pour concevoir de nouveaux produits Vous pouvez télécharger votre projet en accédant à la page du cours, puis en sélectionnant l'onglet Projets et ressources À partir de là, vous pouvez cliquer sur le bouton Soumettre le projet, saisir le titre du projet, télécharger une image de couverture et remplir une courte description N'hésitez pas à prendre une courte vidéo et à faire tourner votre modèle pour que tout le monde puisse le voir dans son intégralité. Toutefois, si vous souhaitez conserver la confidentialité de votre travail tout en enregistrant que vous avez travaillé sur un projet, vous pouvez sélectionner le bouton privé. N'oubliez pas ensuite de faire défiler la page vers le haut et de cliquer sur Publier. Maintenant, votre apprentissage ne s'arrête pas là. Je vous recommande vivement d'essayer de créer vos propres nouveaux modèles en vous basant sur ce que vous avez appris dans ce cours. Et faites preuve d'audace dans les modèles que vous créez, même si vous pensez que cela peut être un peu éprouvant pour vous en ce moment Vous pouvez également utiliser d'autres classes d'utilisation de la forme, notamment la modélisation tridimensionnelle traditionnelle, modélisation paramétrique, la création de dessins techniques et la conception d'assemblages Tout cela complétera ce que vous avez appris dans ce cours et vous aidera à devenir un designer plus complet et renforcer votre compréhension de la façon d'utiliser la J'espère sincèrement que vous avez apprécié ce cours et je vous serais très reconnaissante si vous aviez la gentillesse de laisser un commentaire. Merci.
