Transcripciones
1. Introducción: En esta clase aprendes a crear un letrero multicolor,
libremente impreso. Tu primer producto
impreso libremente puede ser el comienzo de
una nueva era para ti. Puedes preimprimir como hobby y hacer cosas para tus
amigos y familiares, pero también puedes construir un
negocio alrededor de tus esquís Personalmente, comencé
con la impresión libre y expandí al corte por láser y otros métodos de fabricación. Soy Martin y soy
un profesional en las Industrias AEC que es arquitectura, ingeniería
y construcción También doy clases de Cat en la universidad
sueca mejor clasificada. Y hoy
te estoy enseñando Auto Disk Fusion 360. El software para gatos que más me apasiona y con el
que más me divierto. Aprenderás a utilizar algunos flujos de trabajo básicos y
excelentes y técnicas de ahorro de
tiempo al crear
tu proyecto. Inviertes tiempo en la
clase y mi objetivo es que lo recuperes cuando ahorres
tiempo en tu trabajo futuro. Ve en la siguiente lección donde aprendes sobre tus clases. Conocí. Gracias.

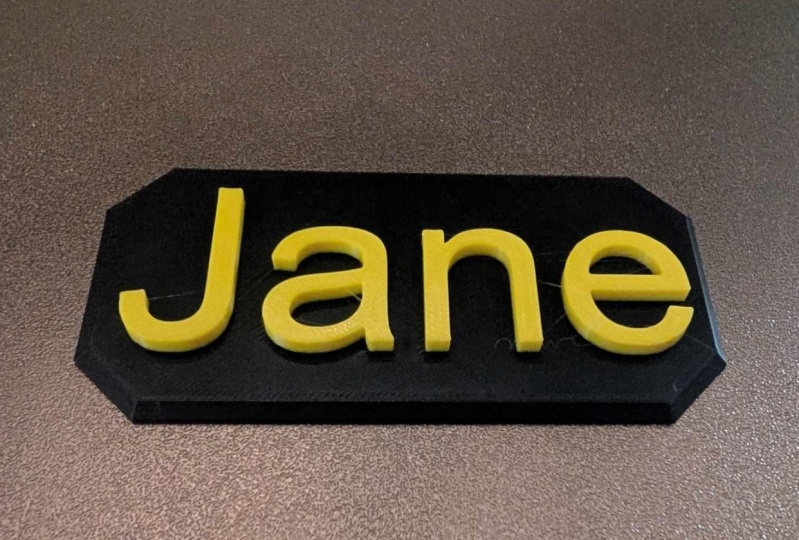

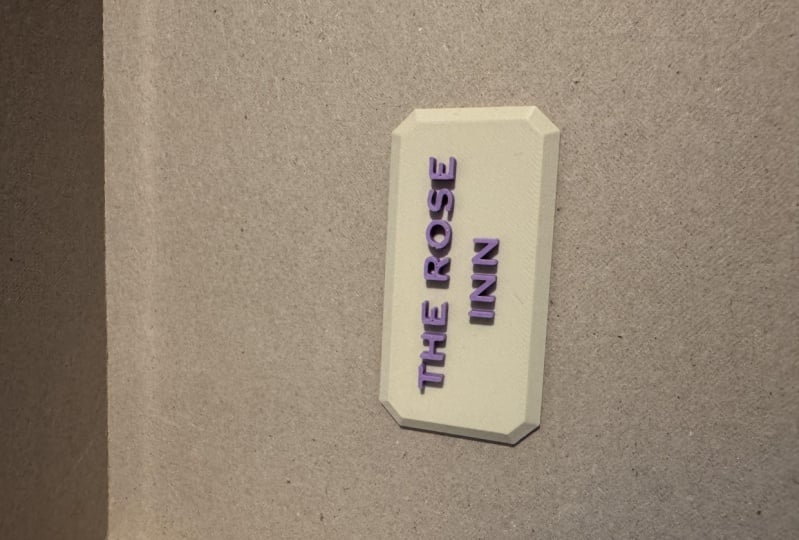

2. Tu proyecto: Tu entregable final es
subir una foto
de tu proyecto Puedes subir un renderizado de Fusion 360 o una foto de
tu letrero de impresión gratuito. Creé este producto
para ti para obtener resultados gratuitos. Es una práctica de modelaje
gratuita amigable para principiantes. Es una oportunidad divertida para crear un
producto único e individual y aprenderás más sobre algunas opciones
y oportunidades básicas de
impresión gratuita . Puede personalizar su configuración
en Autodesk Fusion 360. Ve en la siguiente lección
donde comienzas tu proyecto con algunos ajustes
básicos. Gracias.
3. Configuración de tu proyecto: En esta lección, haces cuatro cosas importantes que
debes hacer antes de seguir adelante. Primer tono en tu cuadrícula de diseño. Es una gran ayuda
cuando haces bosquejos. En segundo lugar, considero
que es la mejor práctica si trabajas con componentes
en Auto disc Fusion 360, haz clic
derecho en tu componente de nivel
superior y seleccionas nuevo componente. Un componente interno estándar
está bien para este proyecto. Mantén tus proyectos organizados y dale un nombre a tu componente. Tu trabajo como tus
bocetos, tu línea de tiempo y tus cuerpos
se organizarán con el componente activo en el
que estás trabajando Asegúrese de
marcar la casilla de activar. Lo tercero que
quiero que hagas es que guardes tu proyecto
con un buen nombre. Es un buen hábito guardar
tu trabajo de forma regular. Trabajaré con milímetros
en mi proyecto. Puedes cambiar unidades aquí si
quieres trabajar con las
mismas unidades que yo. Bueno, don,
espero
verte en la siguiente lección
donde creas un boceto. Este boceto será la base de tu
diseño y tengo algunas recomendaciones
que realmente quiero compartir
contigo. Gracias.

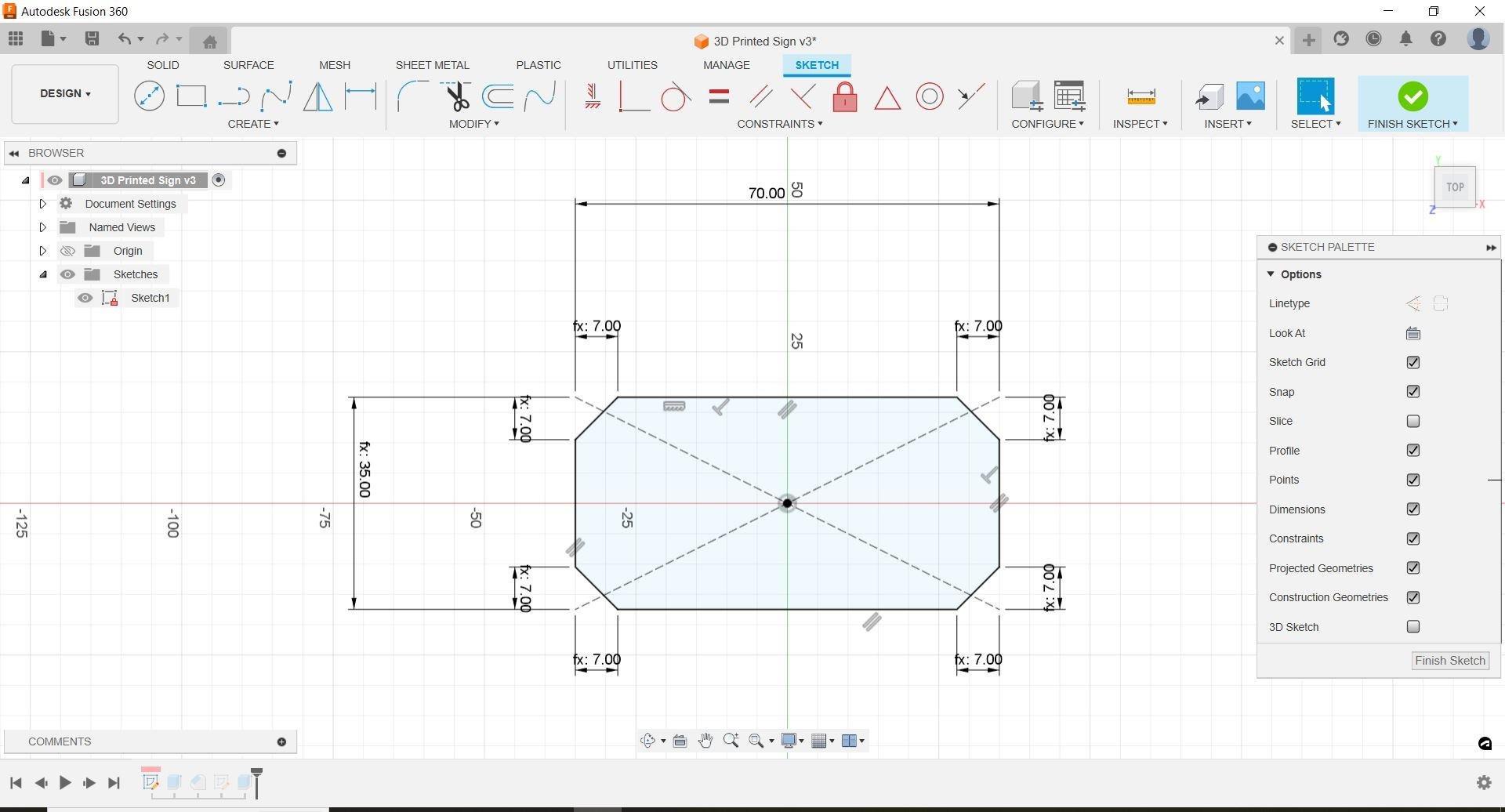

4. tu boceto: Crearás un boceto y también aprenderás cómo puedes trabajar más rápida y precisa con cotas
y restricciones del
boceto. Es una lección muy divertida
y útil, así que vamos a meternos en ella. Crearás un boceto y luego un diseño tridimensional. Desde su croquis,
ingresa al modo de boceto. Una vez que seleccione un plan de
construcción para programar, utilice el cubo de vista. Si quieres
reorientar tu vista, puedes construir tu diseño
alrededor de un boceto rectangular En esta clase, encuentras el rectángulo de dos puntos
en la barra de herramientas, pero también puedes encontrar otras opciones en el menú desplegable
crear. Algunas opciones pueden ser
más útiles que otras
dependiendo de tu situación. Voy a ir con el
rectángulo central en este tutorial, así que obtengo un bonito
rectángulo centralizado por encima del origen. Puedes ingresar datos en
los cuadros de entrada de datos cuando
creas tu rectángulo, pero también puedes saltarlo y activar las dimensiones del boceto con atajo de
teclado o mediante
el botón de la barra de herramientas. Tu boceto es azul
en este punto. Esto significa que tu boceto
no está limitado por reglas, dale a tu lado una dimensión y te da una dimensión a tu
lado más corto. Voy a poner junto
a 70 milímetros. Se pueden establecer cotas
que sean relativas. Tu boceto ahora es negro. Tu boceto tiene reglas.
Está constreñido. Una vez que ingresas 100
milímetros para lado, el lado corto se ajusta a 50, la relación está intacta. Si decides cambiar
el lado de nuevo a 70, el lado corto se
ajustará y
ahorrarás tiempo ya que solo
tienes que cambiar un lado. Ahora quiero que pruebes la herramienta de chaflán de
igual distancia. Da click alrededor de tu boceto y no te importan las
distancias por ahora. Vas a configurar esto para que puedas controlar todos los bordes con una cota y luego controlar todo
el boceto con una
sola dimensión. Un volquete rápido, solo arrastra
en movimiento tus dimensiones. Si tu boceto tiene demasiada
información en el mismo lugar, establece una dimensión que te guste, luego simplemente patea
otra dimensión y establece tu dimensión a
tu dimensión original. No tienes que hacer esto con ambas dimensiones en cada esquina. Recuerda que este es el cesto de
igual distancia. Los chaflanes son iguales, basta con
ajustar uno de ellos Intentemos que tus dimensiones
cambien una y
cada uno siga a lo largo de una
dimensión para gobernarlas a todas. ¿Y si quieres una
relación entre tu distancia de chaflán y tu cota de distancia de
boceto Eso se puede hacer. Establezcamos la distancia de chaflán en 110,
junto con la cota de boceto Ahora puede ajustar
su boceto con una
sola dimensión ya que su próximo modelo de libertad se
impulsará a partir de su boceto. Esto significa que ahora
puede ajustar su modelo de libertad simplemente
cambiando una cota de boceto. Bien hecho. Tienes
un boceto y puedes cambiarlo rápidamente
si eliges editarlo. Son la línea de tiempo, vea en
la siguiente lección donde se crea un
cuerpo tridimensional. Gracias.
5. Tu cuerpo extruido: En esta lección, aprendes a extruir tu
boceto y a
saltar directamente a la operación de extrusión
desde
el entorno de boceto, encuentras Extruir en la barra de herramientas Fusion 360 y
en el gran menú desplegable Preste atención a
la letra E. Esto significa que el atajo de teclado está asignado a esta tude. Puede presionar el
método abreviado de teclado cuando
esté en modo de boceto
y
saltar directamente al comando de extrusión desde el entorno de boceto.
Aparecen opciones. Al activar extruir, puede trabajar con
tipo de extrusión, punto de partida,
direcciones, distancia, conicidad,
ángulo y tipo de operación, también una flecha y un círculo Si los prefieres, vas a usar
otra herramienta para fijar bordes. Entonces dejaré el ángulo de conicidad a cero grados para mi
libre el letrero impreso. Deje la operación como una nueva operación del cuerpo
y confirme con Enter. Su acción extruida ha
aparecido en la línea de tiempo. Puede hacer clic derecho en esos
botones y seleccionar Editar. Si necesitas retroceder
en el tiempo y editar,
editemos los bordes de tu letrero. Aprenderás esto en
la siguiente lección donde
exploras una técnica de
edición divertida y útil. Gracias.
6. Edita tus bordes: Es bueno ver que todavía
estás por aquí. Es un buen hábito
terminar lo que empiezas. Hay un montón de métodos que puedes usar
para editar tus bordes. Echemos un vistazo a dos de ellos. El filete se puede utilizar
para la creación de bordes
más suaves y el chaflán se
puede usar para un aspecto
más recto Exploremos al campeón de
igual distancia, dejemos el cobertizo de la cadena tangente Va a conectar acciones y simplificar tus selecciones. Y tus anuncios seleccionan tus sitios conectados y arrastran o ingresan tu distancia de
chaflán Aparecerá una advertencia. Si tu distancia es
demasiado grande, presiona bien. Cuando esté satisfecho,
haga clic con el botón derecho en su
función de chaflán en la línea de tiempo Si necesitas retroceder en el tiempo
y cambiar tu distancia, así de fácil es
agregar un chaflán a tu cuerpo Es momento de agregar tu texto. Tengo buenas noticias para ti, esto es fácil de hacer en software
como Auto Disk Fusion 360. Ve en la siguiente lección donde
aprendes a agregar
texto. Gracias.
7. Tu texto: En esta lección,
aprenderá a agregar texto, crear un nuevo boceto en lugar
de usar el botón de la barra de herramientas. Voy a encender los atajos de diseño de Fusion
360 con el tipo de atajo de teclado, algo que incluye
boceto y confirmar con. Bien, tu siguiente paso es
seleccionar una cara o un plan
de construcción. Es conveniente hacer bocetos directamente sobre el cuerpo
tridimensional. Una vez que seleccione el texto, debe establecer algunos límites. El menú de texto aparece en
cuanto creas tu caja. Es fácil trabajar con
estilos de texto como fuente negrita, tipo de
cursiva, tipo de texto de cara
y espaciado de caracteres. Puedes voltear tu texto
y cambiar la alineación, Terminar tu boceto
y disfrutar de tu trabajo. Bien hecho. Tienes tu
texto, pero es plano. Investiguemos nuestras opciones para extruir el texto en la
siguiente lección. Gracias.
8. Tu texto 3D: No puedes mover el ratón así
todo el tiempo. Quiero que uses atajos de
teclado cuando extrues tu texto Es importante que prestes atención al
paso final de esta lección. De lo contrario, las cosas pueden ser
más complejas en el futuro. Activa extruir con teclado, atajo, pule tu perfil, ese es tu texto Puedes ajustar tu vista y obtener un mejor aspecto desde
otro ángulo. Se puede trabajar en ambas direcciones. Imagínese por ejemplo, si tuviera algún rayo
detrás de su letrero, entonces una operación de corte
podría enfriarse. Estableceré una distancia positiva de 3 milímetros para mi letrero impreso
libremente. Cambie el
tipo de operación de unión a nuevo cuerpo y cree esas
letras como cuerpos individuales. Verás cómo
los cuerpos individuales son más simples de
manejar en la siguiente
lección donde
agregas una apariencia a tu cuerpo. Gracias.

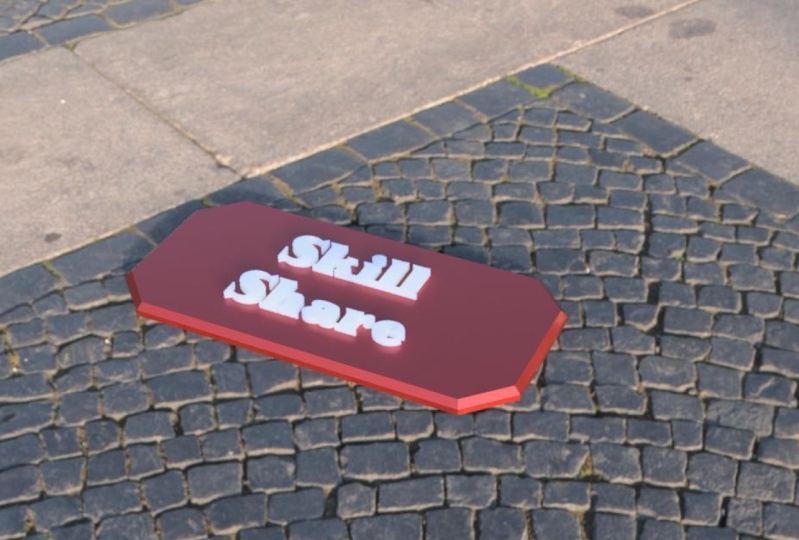

9. Tu apariencia: Gran trabajo. Casi has
terminado la clase. No necesitas
imprimir libremente tu producto para
saber si te gusta una combinación
de colores. Las apariencias son una
excelente manera de explorar y comunicar una
versión digital de tu diseño. Las apariencias pueden ahorrarle
tiempo, dinero y material, y mantener bajo el impacto
ambiental general del
desarrollo de su producto. Encuentras tus cuerpos en la carpeta
del cuerpo de tu componente. Activa las apariencias
desde la pestaña modificada o mejor usa el teclado, atajo a, Expande
tu menú de apariencia. Si está oculto, puede
reposicionar el menú y ajustar
el tamaño si es necesario Tus apariencias están
agrupadas en carpetas. Otra forma de llegar a
diferentes apariencias es pasar por la barra de búsqueda, arrastrar tu apariencia sobre
tu cuerpo en el lienzo. Aquí
arriba hay una opción que puedes usar si quieres agregar
tu apariencia a un rostro, pero no a todo el
cuerpo o componente. Pero, ¿y si quieres arrastrar esta apariencia blanca a
todos tus cuerpos de texto? No se siente suave
agregarlo una letra a la vez. Selecciona tu primera letra en la carpeta del cuerpo y
selecciona la letra inferior. Mientras mantienes presionado el turno, se seleccionan
todos los cuerpos intermedios. Arrastre y suelte su apariencia
en todas las selecciones. Menú de apariencia cerrada con Escape. Por eso quería que
separaras tus cartas
de tu cuerpo. Es hora de exportar tu letrero y crear algunas instrucciones
para tu impresora gratuita. Vea en la siguiente lección donde
aprende un flujo de trabajo para
exportar su archivo. Gracias.
10. Exporta tu archivo: Aprenderás a exportar tu
modelo de libertad en esta lección. Después utilizará el archivo tel
exportado para crear instrucciones
para su impresora Freedo En la próxima lección. Después de este, guarda tu trabajo, para que se incluya al
exportar tu archivo. Reconoces muchos
atajos de qubole, como el control. Además, si trabajas en
una PC por ejemplo, ve a archivo y selecciona exportar Exportarás todo lo
que sea visible en tu modelo. Establezca su tipo de
archivo en archivo tel y seleccione una
ubicación de exportación adecuada en su computadora. Aparece una ventana una
vez que presiona Exportar. La transferencia a la nube requiere conexión
a Internet y la exportación está lista. Una vez que
aparece el explorador de archivos mostrando, gran trabajo. Tienes tu archivo STL. Su impresora gratuita quiere código G. Este código G es la instrucción
para su impresora gratuita. Vea en la siguiente lección dónde crea código a partir de su archivo
STL. Gracias.

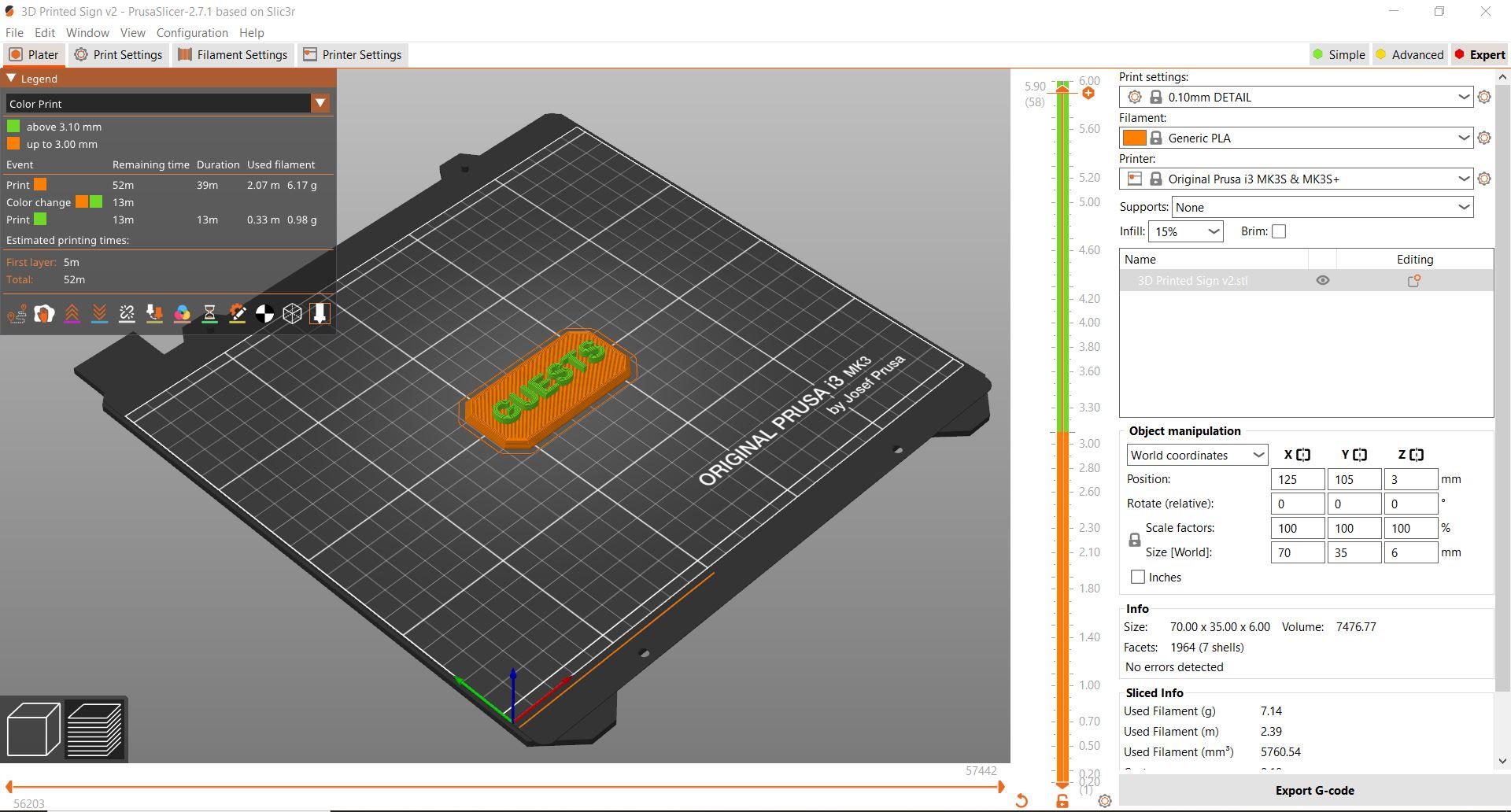

11. Configuración de impresión 3D multicolor: Bien hecho. Vamos a
configurar las instrucciones para su
impresora gratuita, el código G. Usaré una rebanadora de
investigación en este video, pero puedes seguirlo aunque

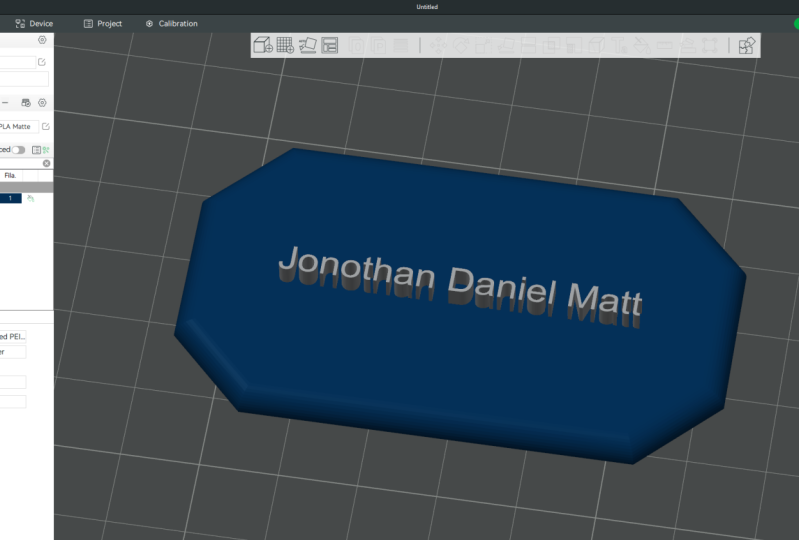

uses otro pan Importa tu estelphile. Voy a usar las mejores opciones. Desde que creé mi
Estelpile en milímetros. Su letrero aparece en
la cama de la impresora gratuita. Una vez que
lo localice, no voy a cambiar de posición o
escala para esta impresión, pero puede ser útil
en otros escenarios. Puede crear configuraciones de
impresión gratuitas básicas y complejas Esos presets son
útiles, por ejemplo, si cortamos este lado
con el preajuste de borrador, la impresión tardará 21 minutos Si cambia a la altura de capa de 0.1
milímetros, el preajuste de capa detallado, el tiempo de impresión libre
aumenta a 52 minutos Obtendrá un producto de mejor
aspecto, pero su impresora gratuita
funcionará más tiempo y utilizará más energía. Se puede imprimir con
múltiples colores. Esos colores no tienen nada que ver con la
apariencia que estableces. En una lección anterior, arrastraré esta barra y agregaré un cambio de color justo
cuando aparezca el texto. Vuelva a presionar diapositivas para incorporar esta
sección en su código G. La ropa de cama te suministra información
adicional. Esta impresión de flecos
funcionará durante 39 minutos. Entonces tendrás un cambio de
color que requiere una acción de
cambio de filamento manual de tu parte. Y luego se imprimirá por
13 minutos adicionales. Presiona exportar código G y guarda
tus datos en tu computadora. Así de fácil
es crear código G. Algunos de ustedes subirán una foto de un diseño
impreso gratuito en su tarea de clase
y algunos de ustedes
subirán una
versión digital de su diseño. Ve en la siguiente lección
donde
aprendes a renderizar tu
imagen. Gracias.
12. Renderiza tu proyecto: Puede crear renderizados
fotorrealistas en Autodisc Puede utilizar
una gran potencia informática y renderizar en la nube, o por qué no renderizar en
su computadora local. En esta lección, nos
conformaremos con un cambio de configuración rápido y fácil
al espacio de trabajo de renderizado. Aparecerá un nuevo conjunto de opciones. Haga clic derecho en cualquier parte del lienzo y seleccione Configuración de
escena. ¿Prefieres un
fondo de color sólido o un ambiente? Encuentras entornos en
la biblioteca de entornos, arrastras y sueltas, tal como lo
hiciste con las apariencias. Se pueden cambiar muchos ajustes. En este ejemplo,
cambio la posición de las luces y el
brillo y presiono bien. Haga clic en Render y decida
si desea renderizar con el renderer Cloud o el renderer local
para otras configuraciones Lo mantendré simple
aquí y solo cambiaré la relación ancho
y alto. Una vez que presionas Render, tu imagen aparecerá en
la esquina inferior izquierda. Abre tu imagen cuando
esté lista y descárgala. Preste atención a
la oportunidad descargar la imagen con el fondo
transparente, lo que puede ser útil si
desea agregar su fondo personalizado. Así de rápido y fácil
es crear un renderizado básico. ajustes de renderizado, los ajustes de
materiales y las apariencias obviamente pueden ser mucho más complejos
y delicados. Puede ser un curso por sí solo, pero esto es lo suficientemente bueno para
el propósito de este proyecto. Llegaste a la conclusión. Bien hecho. Ver en la siguiente lección donde
resumimos el curso Y comparto con ustedes tres
conclusiones clave. Gracias.
13. CONCLUSIÓN: Bien hecho. Tú lo lograste. Es un gran hábito
terminar lo que empiezas. Has cubierto mucho
y has progresado. Las restricciones del entorno de boceto, extrusión, moldeador, ediciones de
línea de tiempo,
apariencias libres, la configuración de impresión
y renderizados aún, solo
estás explorando
la superficie
de un mar de Espero que le quites
cosas gratis a esta clase. Sigue aprendiendo y sigue
construyendo tus conocimientos. Encuentra flujos de trabajo que te gusten. Y sigue explorando
tus oportunidades. Es divertido y útil. Tengo dos favores
que pedirte antes de subir tu proyecto a la galería de
proyectos todos
podamos
inspirarnos en tu trabajo. Revisión de hígado y sigue
mi perfil si quieres, la clase. Y eso es todo. Ya terminamos por ahora.
Espero verte pronto de nuevo en otro
producto. Gracias.
Martin Lennernäs, Autodesk Fusion Enthusiast | Maker
