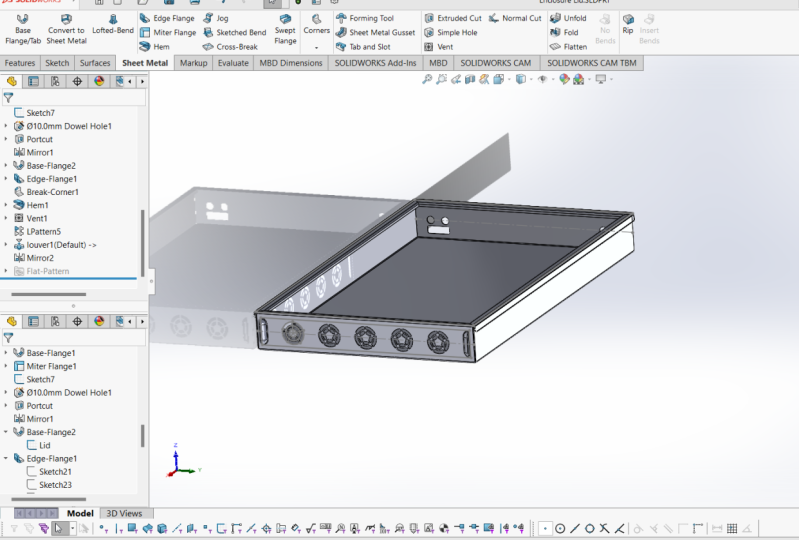

Solidworks-Blech

1. Was ist und wie man kann: Hallo und willkommen zu diesem Kurs auf solide Arbeitsblatt Nestle. Bevor wir anfangen, werden wir nur schnell darüber reden, was sie Metal ist und wie Sie es verwenden können. Mein Name ist John Allison und ich bin Designingenieur. Ich benutze seit 2006 solide Werke und arbeitete an verschiedensten Produktdesign- und Engineering-Projekten. Ich habe zuvor eine Reihe von Solid Works Kursen erstellt, die Leute davon abbringen , Solid Works noch nie benutzt zu haben, bis hin zu selbstbewussten Benutzern. Aber es gibt Kurse, die kein Blech abdecken. Also wollte ich diese eigenständigen Blechkerne herstellen. Blechteile werden, wie der Name schon sagt, aus Flachblechen oder Metall mit verschiedenen Techniken wie Biegen, Schneiden und Umformen hergestellt. Und diese können verwendet werden, um alle möglichen Dinge aus etwas extrem Einfaches zu erstellen, wie eine grundlegende Klammer. So komplexere Gegenstände wie diese bis hin zu fortgeschritteneren Dingen wie Computer- oder Elektronikgehäusen bis hin zu sehr komplexen geformten Dingen wie Flugzeugen, Flügeln oder Karosseriearbeiten. In massivem Arbeitsblatt Metall. Wir können diese Metallteile in 3D erstellen und dann können wir sie praktisch entfalten, um von einem flachen Blatt zu schneiden. Eine Sache, die ich in diesem Stadium sagen sollte, ist, dass, obwohl das Modul in Solid Works Blech genannt wird, Sie es tatsächlich für andere Modelle als Metall verwenden können. Zum Beispiel habe ich es zuvor verwendet, um Kartonverpackungen zu erstellen, weil es sehr einfach ist, eine 3D-Form wie eine Box zu erstellen und diese dann in SolidWorks zu entfalten. Wenn Sie also etwas außerhalb der Box denken, gibt es einige andere Möglichkeiten für die Verwendung von Blech. In diesem Kurs werden wir zunächst die Grundlagen von Blech vorstellen. Und wir lernen die verschiedenen Techniken kennen, die Sie verwenden können, einschließlich des Aufbaus von Blechteilen mit einem Basisflansch, ein flaches Blech ist, und auch das Konvertieren von Volumenkörpern in Blech. Gegen Ende des Kurseswerden wir alles zusammenstellen und wir werden ein Blechgehäuse erstellen, werden wir alles zusammenstellen und wir werden ein Blechgehäuse erstellen damit wir sehen können, wie man die Blechzeichnungen erstellen wird auch lernen, wie man diese 2D-Dateien für die Fertigung exportiert. Also willkommen zum Kurs und lasst uns loslegen. 2. Wie verwendest du diesen Kurs: Bevor wir tatsächlich eintauchen und mit dem Kurs beginnen, habe ich nur einige sehr schnelle Admin über den Kurs selbst bekommen , wie man ihn benutzt, und einige Dinge, die Sie vielleicht wissen müssen. In diesem Kurs wird davon ausgegangen, dass Sie über grundlegende SolidWorks Kenntnisse verfügen , damit Sie beispielsweise die Verwendung der Benutzeroberfläche, die Ansichtssteuerelemente, das Starten neuer Dateien, Teile, Skizzen, Zeichnungen usw. kennen die Ansichtssteuerelemente, das Starten neuer Dateien, . Wenn Sie Solid Works noch nie verwendet haben, sollten Sie wahrscheinlich besser zuerst ein allgemeines Intro in Solid Works Kurs starten. Und es gibt viele gute online. Es kann für Sie möglich sein, diese Videos genau zu kopieren, aber persönlich würde ich das nicht empfehlen. Aber offensichtlich liegt es an dir. In Bezug auf die Verwendung der Videos, würde ich empfehlen, dass Sie in High-Definition-HD sehen. So kann man alles sehr deutlich sehen. Sie können das Video an jedem beliebigen Punkt pausieren oder verlangsamen, indem Sie die Steuerelemente unten verwenden. Wenn Sie stecken bleiben, dann schreiben Sie mir bitte eine Nachricht mit den unten stehenden Q und As. Und ich werde versuchen, mich bald wie möglich bei Ihnen zu melden. Es könnte sich auch lohnen, die Fragen zu überprüfen oder eine schnelle Google-Suche zu haben , um zu sehen, ob jemand anderes bereits das gleiche Problem hatte. Mit den Fragen, die ich hier aufhöre, wahrscheinlich etwa 80 oder 90% von ihnen bereits beantwortet, wenn Sie die Fragen durchsucht haben. Eine andere Sache, die sehr offensichtlich klingen könnte und vielleicht sogar ein wenig bevormunden ist, wenn Sie eine Fehlermeldung erhalten, dann nehmen Sie sich die Zeit, sie zu lesen, bevor Sie auf OK klicken . Und wissen, dass ich persönlich manchmal einfach in Ordnung klicken kann, ohne es zu lesen. Aber tatsächlich in SolidWorks können die Fehlermeldungen sehr hilfreich und beschreibend sein und oft sagen sie Ihnen genau, was das Problem ist. Also schließlich, bevor wir diesen Kurs beginnen, verwendet SolidWorks 2019. Wenn Sie eine andere Version verwenden und Sie immer noch folgen können, sieht die Benutzeroberfläche möglicherweise etwas anders aus und einige Mine Features können etwas anders sein. Aber im Allgemeinen sollte das Prinzip sehr ähnlich sein. Und wie gesagt, wenn du stecken bleibst, kannst du mir immer eine Frage schicken. Für jeden Abschnitt. Und Video-Übungsdateien werden zur Verfügung gestellt. Du brauchst die eigentlich nicht. Dies sind nur ein Beispiel dafür, wie ich es geschafft habe. Wenn Sie also stecken bleiben oder sich die Dateien genauer ansehen möchten, dann können Sie diese einfach öffnen. Solidworks ist nicht abwärtskompatibel. Das bedeutet also, wenn Sie eine ältere Version als 2019 haben, also 20181716, so weiter, können Sie diese Beispieldateien nicht öffnen, aber sie sind nur selten als Referenz und dann nicht unbedingt benötigt. So können Sie den Kurs ohne sie abschließen. Also mit all dem aus dem Weg, Willkommen in den Kurs, und lasst uns anfangen, über Blech zu lernen. 3. Base erstellen: In diesem Video werden wir die Grundlagen zum Starten Ihrer Blechteile erläutern. Also öffne Solid Works. Und wenn es offene Sterne neue Teile, Das erste, was wir tun werden, ist sicherzustellen , dass Sie die Blech-Symbolleiste geöffnet haben. Gehen Sie zum Befehls-Manager oben auf dem Bildschirm, und klicken Sie mit der rechten Maustaste irgendwo in diesem leeren Bereich hier. Und dann wählen wir aus dem Menü, das erscheint , Blech aus, das hier ist. Wir erhalten dann diese Blech-Symbolleiste, die alle Blechwerkzeuge enthält. Entweder können wir das schweben lassen oder wir ziehen es auf eine Seite und docken es an die Seite. Also werde ich es hier unten andocken. Daher bleiben alle diese Tools verfügbar. Wir können dem Befehls-Manager auch eine Blechregisterkarte hinzufügen. Und wir können dies tun, indem Sie mit der rechten Maustaste auf einen dieser Namen der vorhandenen Registerkarten klicken. Und dann wählen wir aus dem Menü, das erscheint, Blech aus. Jetzt haben wir diese neue Blechlasche hier. Und das hat alle die gleichen Werkzeuge wie diese Symbolleiste unten. Aber es kann hilfreich sein, nur Werkzeuge an zwei Stellen zu haben. Und diese Symbole an der Spitze ich nur ein bisschen größer und ein bisschen klarer für Sie in diesen Videos zu sehen. Jetzt, die eingerichtet wurden, werden wir anfangen, unser Blechteil tatsächlich herzustellen. Es gibt eine Reihe von Möglichkeiten, Blechteile herzustellen, und wahrscheinlich ist die einfachste, aber auch die flexibelste, aber auch die flexibelste,indem Sie einen Basisflansch erstellen. Also schauen wir uns diese Version zuerst an. Einfach ein Basisflansch ist nur das erste Merkmal eines Blechteils. Sie können dann Dinge hinzufügen, wie Biegungen und Karotten und so weiter, um das Teil aufzubauen. Und auf diese Weise ist es einem normalen Solid Works Teil sehr ähnlich. Um das Basisessen zuerst zu starten, müssen wir die Größe des Flansches skizzieren. Lassen Sie uns also eine Skizze auf der obersten Ebene beginnen, indem Sie sie hier auf der linken Seite auswählen und die Skizze drücken. Wählen Sie dann das zentrierte Rechteck aus. Und lassen Sie uns ein Rechteck mit einem Sensorpunkt am Ursprung zeichnen. Dann lassen Sie uns einige Dimensionen hinzufügen, also machen Sie es 200 breit und 100 Millimeter hoch. Während dieses Kurses werde ich in Millimetern arbeiten. Sie können hier unten sehen M MGS steht für Millimeter Graham Sekunden. Sie können auch in Zoll arbeiten, wenn Sie es bevorzugen. Beim Erstellen von Skizzen in SolidWorks ist es sehr wichtig, zu versuchen, Ihre Skizzen immer vollständig zu definieren. Sie können sehen, dass diese Skizze vollständig definiert ist, da alle Linien schwarz sind. Und hier unten steht es voll definiert. Wir können dieses Rechteck auch nicht verschieben oder die Größe ändern. Wenn eine Ihrer Linien immer noch blau ist, bedeutet dies, dass Ihre Skizzen nicht definiert sind. Versuchen Sie also, einfach den Mittelpunkt dieses Sensorrechtecks zu packen und es an den Ursprung zu ziehen, um es dort zu reparieren. Wenn Sie vollständig definiert sind, können Sie die Skizze beenden, indem Sie hier oben auf die oberen Rechte klicken. Um den Basisflansch hinzuzufügen, wählen Sie im Befehlsmanager die Registerkarte Blech aus. Wählen Sie dann basierend Flanschschschrägstrich Registerkarte ist das erste Werkzeug hier. Sie können es auch hier unten auf dieser Blech-Symbolleiste auswählen, ist genau das gleiche Werkzeug. Dann hier auf der linken Seite erhalten wir diese Nachricht und wir müssen entweder eine Skizze zeichnen oder eine vorhandene Skizze auswählen. Lassen Sie uns also die Skizze auswählen, die wir gerade gezeichnet haben, indem Sie im Grafikbereich mit der linken Maustaste darauf klicken, sollten Sie eine gelbe Vorschau erhalten, etwa so. Wir haben eine Menge von Optionen hier auf der linken Seite mit verschiedenen Blechparametern. Und wir werden diese näher durchgehen, während wir den Kurs durchlaufen. Aber für jetzt, lassen Sie uns einfach die Dicke hier auf einen Millimeter einstellen. Dann stellen Sie die Biegezugabe auf K-Faktor 0,05. und dann die Auto beziehen sich auf rechteckige auch 0,5. Sobald Sie alle diese Details haben , die einfach OK drücken, indem Sie auf diese grüne Technologie oben klicken. Jetzt wurde der Basis-Flansch erstellt, und wir können hier auf der linken Seite sehen wir haben diesen Basisflansch, ein Feature. Sie können dies wie jedes andere Feature bearbeiten indem Sie mit der linken Maustaste darauf klicken und die Funktion bearbeiten drücken. Möglicherweise stellen Sie auch fest, dass wir diesen Blechordner jetzt am Anfang Ihres Entwurfsbereichs haben. Und das enthält alle globalen Parameter für Ihr Blech-Par. Und wir werden dies in zukünftigen Videos ausführlicher behandeln. Dann hier unten unten im Designbaum, wir haben auch diese Abwicklungsmappe. Diese enthält eine abgeflachte Version Ihres Teils. Im Moment haben wir sowieso nur ein einziges flaches Teil. Das ist also nicht sehr nützlich, aber wir werden in einigen zukünftigen Videos genauer darauf eingehen. Und dann endlich hier oben haben wir diese Schnitzelmappe. Dies ist im Wesentlichen identisch mit dem Ordner Volumenkörper. Wenn Sie nur ein Volumenkörpermodellierungsteil ausführen dieses erweitern, enthält es alle verschiedenen Blätter in Ihrem Teil. Also, wenn wir zwei separate Blätter in diesem Teil haben, vielleicht etwas wie ein Gehäuse mit einer Basis und einem Blei. Dann hätten wir zwei separate Blätter unter dieser Liste. Und wir hätten hier zwei in Klammern statt einer Eins. Wie ich bereits erwähnt habe, werden wir alle diese Punkte ausführlicher behandeln , während wir den Kurs durchlaufen. Aber so schnell dieses Video zusammenfassen. Ein Basisflansch ist eine der besten Möglichkeiten, Ihr Blechteil zu starten. Es ist im Wesentlichen das erste Merkmal Ihres Blechteils. Sie können sie auch erstellen, indem Sie einfach eine geschlossene Profilskizze zeichnen und anschließend Registerkarte oder in der Symbolleiste Basisflansch auswählen. Dadurch werden auch diese blechspezifischen KEs automatisch in Ihr Modell eingefügt. Also der Blechordner, der Abwicklungsordner und der Schnitzelordner. An dieser Stelle können Sie Ihr Teil speichern, nennen wir es so etwas wie Basis-Flanschbeispiel. Und dann werden wir das im nächsten Video abholen. 4. Sheet – Dicke und Biegung: Willkommen zurück auf den Blechplätzen. So haben wir den Teil im vorherigen Video verlassen. Wir haben gerade diesen rechteckigen Sockelflansch. In diesem Video werden wir einen Blick auf einige der Eigenschaften Ihres Blechteils werfen und wie Sie diese anpassen können. Wir werden ein bisschen Theorie durchgehen. Wir wollen im Moment nicht allzu detailliert darauf eingehen, aber eine kleine Einführung wird später im Kurs hilfreich sein. Es gibt ziemlich viel, also gehen Sie hier rüber und einige davon wird viel mehr Sinn machen , wenn wir tatsächlich anfangen, die Features später hinzuzufügen. Sie sich also keine Sorgen, wenn Sie zu diesem Zeitpunkt nicht alles verstehen. Um die Blecheigenschaften Ihres Balkens zu bearbeiten, klicken Sie auf den Blechordner. Wir sollten das erste Feature in der Design-Tray sein. Und drücken Sie dann Funktion bearbeiten. Und du wirst diese Optionen auf der linken Seite bekommen. Wie bereits erwähnt, werden Blechteile in der Regel aus einem einzigen Blech hergestellt, das alle gleich dick ist. So können wir hier eine der wichtigsten Eigenschaften des Blechteils einstellen, die die Dicke ist. Also zum Beispiel, wenn ich die Dicke hier auf zwei Millimeter ändere und dann OK drücken . Jetzt können wir sehen, dass der Grundflansch zwei Millimeter dick ist. Und wir können das tatsächlich mit dem Messwerkzeug messen. Sie können zwei Millimeter da drüben sehen. Diese Dickeneinstellungen sind in Ihrem gesamten Par global. Also, wenn ich jetzt einen Kantenflansch hinzufüge, müssen Sie dies nicht auf Ihrem eigenen Modell tun, ist nur zur Demonstration. Wir können nun sehen, dass dieser Kantenflansch auch zwei Millimeter dick ist. Lassen Sie uns diesen Blechordner erneut bearbeiten. Klicken Sie also darauf und drücken Sie die Funktion „Bearbeiten“. Und wir werden einen Blick auf einige andere Optionen werfen. Wie bereits erwähnt, ist die Dicke eine der wichtigsten Optionen, aber eine andere sehr wichtige ist der Biegeradius. Dies ist die Größe der Kurve, die innerhalb einer der Biegungen vorgenommen wird, die wir hinzufügen. Also, wenn ich den Biegeradius hier 1,5 Millimeter mache und dann OK drücken . Wir können jetzt sehen, dass der Radius auf der Innenseite dieses Bandes 1,5 Millimeter beträgt. Hoffentlich können Sie sehen, dass wir immer einen kleinen Radius haben, wenn wir ein flaches Blatt biegen . Also eine leicht gekrümmte Biegung in der Ecke dort. Wir werden nie eine ganz senkrechte oder komplett quadratische Ecke haben. Und dieser Radius hängt von der Dicke und dem Material und der Art des Materials ab. Aber woher wissen wir, was dieser Radius sein sollte? Lassen Sie uns diesen Blechordner erneut bearbeiten. Klicken Sie also auf das Feature und drücken Sie Editierfunktion. Und wir werden uns ein paar verschiedene Optionen ansehen. Die erste Option für den Biegeradius und wahrscheinlich die beste ist nur, um mit Ihrem Hersteller zu sprechen. Sagen Sie ihnen so etwas, wie ich in einem Millimeter dickem Stahl auseinander mache. Welcher Biegeradius D empfiehlt. Und sie sollten in der Lage sein, Ihnen diese Informationen zu geben. Sie können auch online nach diesem suchen. Wenn Sie so etwas wie einen Millimeter dicken Stahlbiegeradius suchen, dann sollte Ihnen das eine gute Vorstellung von der Zahl geben. Schließlich können Sie auch die Messwerttabellen in SolidWorks verwenden. Die Messtabellen haben eine Last von voreingestellten Metalldicken und Biegedetails, die mit ihnen zusammen passen. Um die Messwerttabellen zu verwenden, klicken Sie einfach auf dieses Feld oben, das besagt, dass Messwerttabellen verwendet werden. Und dann versuchen wir von den Optionen einfach so etwas wie eine Beispieltabelle für Stahl. Um diese Messwerttabellen verwenden zu können, müssen Sie Microsoft Excel auf Ihrem Computer installiert haben , da Solid Works diese Informationen aus einer Excel-Datei abruft. Wenn also Ihre Solid Works an dieser Stelle aufhängt und diese Messwerttabellen nicht öffnet, versuchen Sie einfach, Microsoft Excel zu installieren. Aber vorausgesetzt, dass Ihre Messwerttabellen korrekt funktionieren. Werfen wir einen Blick auf diesen abgestandenen Luftbiegetisch. Und Biegen bezieht sich nur auf die Art der Biegungen, die wir machen. Also, jetzt hier unten, haben wir eine Menge verschiedener Messoptionen. Und Sie können sehen, dass jeder eine andere Nummer hat. Die Spurnummer ist eine Möglichkeit, die Dicke von Blechen zu messen und wird vor allem in Amerika verwendet. Wenn Sie sich ein Messgerät wie dieses ansehen, können Sie sehen, dass die Zahl der Dicke des Blechs entspricht. Und eine höhere Zahl bedeutet ein dünneres Blatt. Sagen Sie zum Beispiel, drei Gauge hier, können Sie sehen, ist etwa sechs Millimeter. Wenn wir 18 Gauge wählen, ist hier unten nur 1,2 Millimeter dick. Aber wir können sehen, wie wir das Messgerät hier oben ändern, wir sollten auch sehen, dass sich der Biegeradius automatisch ändert. Dies kann Ihnen also eine gute Vorstellung von der richtigen Art von Radius geben. Wir können sehen, wie das Metall dicker wird, auch der Biegeradius zunimmt. Und das liegt daran, dass es viel schwieriger ist, eine wirklich enge Biegung auf einem dicken Blatt zu machen. Wenn Sie sich vorstellen können, haben Sie eine wirklich dünne Folie aus Aluminiumfolie. Sie können es wirklich eng biegen, sieht fast quadratisch aus. Wenn Sie eine wirklich dicke Stahlplatte haben, dann brauchen Sie einen viel größeren Biegeradius. Das Problem bei der Verwendung des Messgeräts besteht nun darin, dass die Zahl je nachdem, welches Material Sie verwenden, eine andere tatsächliche Dicke bedeuten kann . Wenn Sie sich diese Beispiele ansehen, können Sie sehen, dass 16 Gauge tatsächlich nicht die gleiche Dicke für verschiedene Arten von Metall ist. Und das liegt daran, dass es auf den Gewichten des Blattes basiert. So kann dies potenziell Verwirrung verursachen und es ist nicht wirklich empfehlenswert, die Spurnummer von internationalen Normungsorganisationen zu verwenden , ist viel besser tatsächlich die Dicke in Millimetern oder Zoll angeben. Also für unser Beispiel, schalten wir den Messtisch aus und gehen für etwas ein Millimeter dick und einen Biegeradius von einem Millimeter. Und dann können Sie Ihren Teil speichern. Um das, was wir in diesem Video behandelt haben, schnell zusammenzufassen, können sowohl die Dicke als auch der Biegeradius festgelegt werden indem der Blechordner hier im Designbaum bearbeitet wird. Und diese Einstellungen sind global, so dass sie auf Ihre gesamten Blechteile angewendet werden. Die Dicke des Materials kann entweder durch Angabe einer Breite oder mithilfe einer Messtabelle festgelegt werden. Und wie wir gerade erwähnt haben, würde ich sehr empfehlen, die tatsächliche Dicke zu verwenden, denn wie wir gerade gesehen haben, kann das Messgerät tatsächlich unterschiedliche Dicken mit verschiedenen Materialien haben. Außerdem müssen Sie immer einen Biegeradius festlegen. Sie können dies bei Ihrem Hersteller herausfinden, oder Sie können online suchen. Oder Sie können die voreingestellten Werte aus den Messwert-Tabellen verwenden. Im nächsten Video werfen wir einen Blick auf die Biegezugabe und die automatische Entlastung. 5. Sheet – Bend - und Autorelief: Im vorherigen Video haben wir begonnen, einen Blick auf die Blechparameter, die Dicke und den Biegeradius zu werfen. In diesem Video schauen wir uns kurz die Kurvenzulage an. All das Zeug, das wir jetzt machen, ist ein bisschen trocken und langweilig. Aber sobald dies aus dem Weg ist, können wir beginnen, einige tatsächliche Funktionen hinzuzufügen. Was ist also die Kurvenzulage und warum brauchen wir sie? Kurz gesagt, die Biegezugabe ermöglicht es uns, genau zu berechnen wie groß das Blech gehorcht, wenn alle Biegungen entfaltet sind. Wenn Sie darüber nachdenken, wenn das Metall gebogen ist, ist die Gesamtgröße von a a, die Länge des Basisflansches plus B, die die Länge des Kantenflansches plus die Größe der tatsächlichen Biegung selbst ist . Und das ist die Kurvenzulage. Aber je nachdem, wie wir dies messen, können wir am Ende unterschiedliche Werte erhalten. Wenn wir hier das Innere messen , erhalten wir einen anderen Wert als das Messen entlang der Außenseite. Solid Works hat viele verschiedene Optionen für die Biegezugabe zu wählen. Und wenn Sie nicht wirklich sicher sind, was Sie hier tun, dann würde ich empfehlen, dass Sie einfach bei diesem hier bleiben, dem k-Faktor. Wenn wir uns einen Querschnitt eines Bandes wie diesen ansehen, , wird es immer etwas Material das auf der Innenseite des Bandes komprimiert wird. Und dann auf der Außenseite der Band wird es etwas Material geben, das gestreckt wird. Irgendwann. Es wird einen Bereich geben, in dem sich die Kompression und die Dehnung exakt gegenseitig aufheben und es gibt keine Größenänderung. Der K-Faktor ist eine imaginäre Linie durch einen Querschnitt Ihres Bandes, wo es keine Dehnung und keine Kompression gibt. Also, wenn wir entlang dieser Linie messen, dann sollte es uns die genaue Größe der entfalteten Teile geben, die wir brauchen. Der k-Faktor ist ein Verhältnis, also ist es immer zwischen 010 ist das Innere der U-Kurve und man ist die ganz außen. So ist 0.5 halb durch den Querschnitt. Wenn Sie also nicht sicher sind, welche von diesen zu verwenden sind, würde ich einen Fleck mit einem k-Faktor und 0,05 empfehlen und das sollte Sie ziemlich nahe an den Ort bringen, an dem Sie sein müssen. Sie können auch Ihren Hersteller nach einem Wert fragen und sie sollten in der Lage sein, Ihnen eine Nummer zu geben, die Sie dort einfügen können. Und das Gute ist, dass Sie dies an jedem Punkt in Ihrem Modell sehr einfach ändern können und es wird im gesamten Modell angewendet. Hier gibt es noch ein paar andere Möglichkeiten. der Biegezugabe können Sie die Länge dieses Biegebereichs tatsächlich definieren. Aber weil Sie einen beliebigen Wert eingeben können, wenn Sie etwas falsch eingeben, dann könnten Sie mit Ergebnissen enden, die totaler Müll sind. Der Biegeabzug ist ähnlich. Es misst die Außengröße des Teils und entfernt dann einen Wert daraus. Wenn Sie also keine 90-Grad-Biegungen verwenden, kann dies ziemlich kompliziert werden. Sie können auch eine Ben-Tabelle oder eine Biegeberechnung verwenden. Aber wenn Sie nicht wirklich sicher sind, was Sie hier tun, dann bleiben Sie einfach mit dem k-Faktor und lassen Sie es bei 0,5. Jetzt, um das Video zu beenden, wird nur einen kurzen Blick auf die automatische Erleichterung. Automatische Entlastung als eine Möglichkeit zum automatischen Hinzufügen von Reliefschnitten, wenn die benötigte ON gebogen. Also, wenn ich das Blechelement einfach verlasse und diesen Kantenflansch schnell anpassen, um ihn etwas dünner zu machen. Drücken Sie OK, jetzt haben wir diese automatischen Schnitte an der Seite der Biegung. Diese Kurven sind die Reliefschnitte. Und wenn wir von oben schauen, können Sie sehen, dass wir eine auf jeder Seite haben. Diese werden nicht für jede Art von Biegung benötigt. Aber hoffentlich können Sie sehen, warum sie in diesem Fall benötigt werden, damit diese Biegung richtig geformt werden kann. Diese Schnitte sind hier nur der Grundstandard rechteckig geschnitten. Und die Breite des Schnitts hängt hier mit der Dicke des Blattes zusammen. Wenn wir das Messwerkzeug verwenden und die Breite der Kurve messen, können Sie sehen, dass es ein halber Millimeter ist. Und dann, wenn wir das Blatt messen, ist ein Millimeter. Also, wenn ich jetzt zurückgehe und diesen Blechordner editiere, können wir auf dem Auto Relief sehen, das wir rechteckig haben. Deshalb war es ein rechteckiger Schnitt. Und dann für das Verhältnis haben wir 0,5. Das bedeutet, weil unser Blatt einen Millimeter dick war, dann wird die Breite des Autors Leif Schnitt die Hälfte davon sein, was einen halben Millimeter war. Es gibt auch ein paar verschiedene Optionen hier. 4b rund ist ziemlich ähnlich wie rechteckig, aber es gibt Ihnen nur diese abgerundete Innenkante. Und dann wird der andere Träne genannt. Dies reißt im Grunde das Metall und es ist das Minimum, das Sie tun müssen, um das Teil in SolidWorks abflachen zu können. Also würde ich empfehlen, einfach mit rechteckig oder braun zu kleben , weil sie am wenigsten Probleme beim Biegen geben. Um dieses Video schnell zusammenzufassen, haben wir uns einige weitere Blecheigenschaften angesehen , die im gesamten Modell gelten. Die erste war die Biegezugabe, und dies ermöglicht es uns, die Größe des flachen Teils zu ermitteln , wenn alle Biegungen abgeflacht sind, gibt es eine Last verschiedener Optionen. Und wenn Sie nicht wirklich sicher sind, welche Sie verwenden sollen, dann gehen Sie einfach mit dem k-Faktor und geben Sie entweder eine Nummer ein, die Ihr Hersteller Ihnen gibt, bleiben Sie einfach mit 0,5. Wir sollten Sie ziemlich nahe kommen. Und dann endlich die Biegung Relief hier unten, nur dass kleine Schnitte, wenn diese für Ihre Bänder benötigt werden, können Sie verschiedene Arten von Schnitten wählen. Sie können die Größe mit dem Verhältnis hier einstellen. Im nächsten Video werden wir einen kurzen Blick auf einige der anderen Basis-Flanschoptionen werfen. 6. Andere Base und Flattening: Vor ein paar Videos haben wir gelernt, wie man einen Basisflansch erstellt, der das erste Merkmal Ihres Blechteils ist. In diesem Video werden wir uns einige andere Optionen zum Erstellen dieses Basisflansches ansehen. Als wir diesen ersten Basisflansch erstellt haben, haben wir eine einzige geschlossene Skizze verwendet. Wenn wir also dieses Baseline-Feature bearbeiten und die darunter liegende Skizze bearbeiten, können wir sehen, dass wir gerade dieses einzelne Rechteck haben. Das gab uns nur ein einzelnes Bettlaken. Dies wird Single Close genannt, weil es nur ein einzelnes Profil ist nur eines von ihnen und es ist vollständig geschlossen, so dass es keine Lücken um die Außenseite. Also wird dieser Typ Single Closed genannt. Wir können auch einen Basisflansch mit einer anderen Stelle erstellen, die als einzelne offene Kontur bezeichnet wird. Also, wenn ich diese Skizze einfach verlasse und dann den Kantenflansch lösche, den wir hinzugefügt haben. Bearbeiten Sie dann die Basis-Flanschskizze. Und wir haben dieses Rechteck hier unten. Ich wähle das aus und lösche es. Anstatt ein einzelnes geschlossenes Profil zu verwenden, können wir nun ein einzelnes offenes Profil ausprobieren. Zum Beispiel werde ich nur das Linien-Werkzeug bekommen und einfach eine gerade Linie vom Ursprung her zeichnen. Ich werde nur die Distanz einstellen. Und wenn wir die Skizze verlassen, können wir sehen, dass wir aus dieser einzelnen Linie einen Basisflansch erstellt haben. Wenn Sie das Basislinien-Feature bearbeiten, können Sie hier auch die Breite ändern. Und nach wie vor können wir immer noch auf alle diese Blechparameter zugreifen , die wir zuvor hatten. Und wir haben immer noch die flache Mustermappe unten hier. Anstelle einer einzigen Linie können wir die Skizze auch komplexer machen. Lassen Sie uns die Skizze unter diesem Basiselement bearbeiten, und rufen Sie dann das Linienwerkzeug erneut ab. Und fügen wir einfach noch ein paar Zeilen hinzu, vielleicht eine vertikale, die hier oben geht, und dann die horizontale hier drüben. Und ich werde nur noch ein paar weitere Dimensionen hinzufügen. Also vielleicht 30 hier und 30 hier. Also jetzt haben wir diese Jog-Form. Und jetzt, wenn wir die Skizze verlassen, können wir sehen, dass diese Linien eine neue Form des Basisflansches erzeugt haben. Dies ist also ähnlich wie bei der Verwendung einer dünnen Feature-Extrude. Im Allgemeinen, solide Modellierung. Wenn Sie sich hier die Kanten des Basiszweigs ansehen, sind sie tatsächlich gekrümmt, obwohl die zugrunde liegende Skizze vollständig senkrecht war und diese geraden Ecken hatte. Das liegt daran, dass der Biegeradius automatisch auf die scharfen Ecken angewendet wird. Und die Größe dieser Biegung ist der Biegeradius, wir hier im Blechordner angegeben haben. Jetzt, da wir ein paar Biegungen im Modell haben, ist es möglich, das tatsächlich zu glätten. Dies war mit dem vorherigen Basisflansch nicht möglich , da es sich nur um ein einzelnes flaches Blech handelte. Aber es ist mit diesem hier, weil wir diese beiden Biegungen im Modell haben. Um die Macht zu glätten. Oder wir müssen tun, ist auf die Registerkarte Blech gehen und dann abflachen wählen, was hier ist. Sie können es auch auf der Symbolleiste auswählen. wo sich Ihre Symbolleiste befindet, es ist genau das gleiche Werkzeug. Klicken Sie also auf Abflachen, und jetzt ist das Teil komplett abgeflacht. Wir haben diese gepunkteten Linien, die die Biegepositionen zeigen. Und wenn Sie diese nicht sehen können, können Sie auch einfach zum Menü Ansicht gehen, dann ausblenden, einblenden und sicherstellen, dass Ihre Skizzen aktiviert sind. Sie sollten nun auch sehen, dass das Abwicklungs-KE, das allerletzte Feature des Blechteils ist, nun unterdrückt wurde. Das Drücken dieser abgeflachten Taste im Wesentlichen nur ein unterdrückt diesen flachen Pass und Feature. Und so wieder auseinander fallen. Wir können entweder einfach die abgeflachte Taste erneut drücken oder wir können dieses Symbol in der oberen rechten Ecke klicken. Und jetzt können Sie sehen, dass das Flatband-Feature wieder unterdrückt wird. Also ist es im Grunde im Modell ausgeschaltet. Wenn Sie Basisflansche mit diesen einzelnen offenen Skizzen erstellen, müssen Sie nicht nur gerade Linien verwenden. Wenn ich diese Skizze erneut editiere, können Sie auch etwas wie einen Bogen oder einen Spline verwenden. Ich werde nur einen Bogen zu zeichnen scheinen so etwas. Und dann werde ich es tangential zur geraden Linie hier machen. Und wenn Sie die Skizze verlassen, können Sie sehen, dass wir diesen schönen, geschwungenen oberen Abschnitt haben. Und Sie können diese und MUGA ganz flach Patton wie gewohnt abflachen. Diese Art von Basisflansch deckt also die sogenannte einzelne offene Skizze ab. Wir haben bereits die so genannte einzelne geschlossene Skizze behandelt, die jede einzelne enge Form wie ein Rechteck oder ein Kreis ist. Das wäre also so etwas. Nur ein einziges geschlossenes Rechteck. Aber es gibt eigentlich auch eine dritte Option. Dies wird als mehrfach enthalten geschlossen bezeichnet. Sie müssen sich nicht an all diese Namen erinnern, aber im Grunde ist dieser hier nur eine geschlossene Skizze mit anderen geschlossenen Skizzen. Um ein Beispiel zu zeigen, werde ich dieses Rechteck erneut bearbeiten. Und wir könnten einige andere geschlossene Profile darin haben. Zum Beispiel könnten dies Dinge wie Schraubenlöcher oder vielleicht Ausschnitte für Ihre Pfade sein. Wenn Sie dann die Skizze verlassen, können Sie sehen, dass sich diese Bohrungen und Ausschnitte direkt im Basisflansch befinden. Persönlich, wenn ich so etwas machen würde, würde ich diesen Basisflansch wahrscheinlich nur als ein sehr einfaches Rechteck halten. Und dann würde ich diese Löcher und Ausschnitte später hinzufügen. Nur weil es Ihnen ein wenig mehr Flexibilität gibt, wenn Sie Funktionen oder nur später deaktivieren möchten. Aber ich wollte nur zeigen, dass Sie diese Option haben und Sie können einen Schritt dort speichern und etwas Zeit sparen, wenn Sie möchten. Um zusammenzufassen, sind Basisflansche normalerweise das erste Feature in Ihrem Blechteil. Und sie können auf drei Arten hergestellt werden. So können Sie eine einzelne geschlossene Skizze haben, die eine geschlossene Form ist, etwa ein Rechteck oder ein Kreis. Sie können eine einzelne offene Skizze haben, und das ist so etwas wie eine Sammlung von offenen Linien oder Bogen, Splines und so weiter. Und dann schließlich können Sie eine mehrere enthalten schließen. Das haben wir uns gerade angeschaut. Es handelt sich also um eine geschlossene Form mit kleineren geschlossenen Formen. So haben Sie ein paar verschiedene Möglichkeiten, um Ihren Teil zu starten. Im nächsten Video werden wir nur einen kurzen Blick auf einige verschiedene Blechmaterialien werfen. Und danach werden wir endlich anfangen, unserem Basis-Flansch einige neue Funktionen hinzuzufügen. 7. Materialauswahl: Bisher haben wir gelernt, wie Sie einen Basisflansch erstellen , um Ihr Blechteil zu starten. Und wir haben uns die Blecheigenschaften angesehen, Dinge wie die Biegeradien und den K-Faktor. Nun, bevor wir tatsächlich beginnen, wie man Features zu diesem Basisflansch hinzuzufügen wurden schnell nur zwei gängige Materialien aussehen: Stahl und Aluminium. Und dann werfen Sie einen kurzen Blick auf drei etwas weniger häufige. So können Sie sehen, welche für Ihre verschiedenen Jobs und verschiedene Wege am besten geeignet ist. Das ist keine erschöpfende Liste. Es gibt viele andere Materialien da draußen, aber das sind die häufigsten. Sind wahrscheinlich die beiden häufigsten sind Aluminium und Stahl. Und diese sind beide haben eine Reihe von verschiedenen Vor- und Nachteile. Werfen wir zuerst einen Blick auf Stahl. Dies ist wahrscheinlich das gebräuchlichste Blechmaterial. Stähle sind ein tolles Allround-Material. Wenn Sie nicht wirklich sicher sind, was Sie verwenden sollen, dann ist Stahl in der Regel eine gute Wette. Die Hauptvorteile von abgestanden und es ist sehr stark. So wird es oft für Dinge wie Karosseriearbeiten verwendet, aber Aluminium wird dort immer beliebter. Stahl ist auch ziemlich duktil. Das heißt, es ist leicht zu biegen und in Formen zu formen, und es ist auch ziemlich billig im Vergleich zu anderen Metallen. Das hängt wirklich vom Weltmarkt ab, kann aber bis zu dreimal günstiger sein als Aluminium. Und schließlich ist Stahl etwas leichter zu schweißen als Aluminium. Einige der Nachteile des staatlichen Rechts, das ziemlich schwer ist. Dies hängt von der genauen Materialqualität ab, die Sie verwenden. Im Allgemeinen kann Stahl jedoch etwa 2,5-mal dichter sein als Aluminium. Wenn Sie zwei Bleche mit der gleichen Dicke und Größe haben, dann ist Stahl viel schwerer als Aluminium. Ein weiterer Nachteil ist, dass es nicht wirklich großen Korrosionsschutz hat. Ich bin sicher, dass Sie alle gesehen haben, rostige Stahlgegenstände können Dinge wie alte Autos und solche Dinge sein. Aber im Grunde ist dieser Rost eine Reaktion zwischen Metall, Sauerstoff und Wasser. Und das frisst am Metall weg, also schwächt es schließlich und zerstört es schließlich vollständig. Sie können dies mit Oberflächenbehandlungen, Dingen wie Verzinken, entgegenwirken. Vielleicht haben Sie von verzinktem Stahl oder sogar durch Malen gehört. Aber andere Metalle wie Aluminium sind viel besser korrosionsbeständig. Das nächste große Metall ist Aluminium, und das wird viel verwendet, wird für Dinge wie Getränke, Dosen, Fahrradrahmen und einige Autos verwendet . Und es wird auch viel in Luft- und Raumfahrtkomponenten verwendet. Und das liegt daran, dass es im Vergleich zu Stahl sehr leicht ist, wie wir gerade erwähnt haben. Und auch rostet es nicht. Aluminium ist sehr formbar, so dass es leicht gebogen und geformt werden kann. Ich bin sicher, dass Sie alle Aluminiumfolie gesehen haben und wie flexibel das ist. Aber die Nachteile davon, wie wir gerade mit dem Stahl gesprochen sind da. Es kann viel teurer sein als Stahl. Ist auch nirgends annähernd so stark wie Stahl. Also, wenn Sie zwei Teile für den gleichen Job haben. Dann müsste das Aluminium etwas dicker sein als der Stahl, um die gleiche Festigkeit zu haben. Aber auf der Plusseite, wie wir gerade erwähnt, ist es eigentlich leichter. Es hängt also von der genauen Art des Metalls ab, aber im Allgemeinen hat Aluminium ein größeres Festigkeits-Gewichts-Verhältnis als Stahl. Das sind die beiden Hauptmetalle, die Sie wahrscheinlich sagen werden. Es gibt auch einige andere ziemlich häufige. Einer davon wäre Kupfer. Dies hat eine gute elektrische und thermische Leitfähigkeit. So sehen Sie es oft für elektrische Teile, Dinge wie Verkabelung oder Batteriekontakte. Es hat auch eine gute Korrosionsbeständigkeit, aber es ist immer noch ziemlich formbar. So wird es oft für Dinge wie Sanitärarmaturen, Rohre und so weiter verwendet. Es ist aber ziemlich teuer. So haben einige Länder ein Problem mit Dieben, die Kupferverkabelung von Dingen wie Telegrafenmasten oder Stromversorgungsanlagen stehlen . Und das liegt daran, dass Sie es zu einem sehr hohen Preis an einen Schrottplatz verkaufen können. Ähnlich wie Kupfer ist Messing. Dies ist im Grunde eine Legierung aus Kupfer und Zink. So ist eine Mischung aus Kupfer und Zink ziemlich ähnlich wie Kupfer, aber es hat diesen hellen Look. So wird es oft für dekorative Dinge verwendet. Manchmal sehen Sie eine vier Türschlösser, Scharniere, Utensilien, Schmuckstücke und solche Dinge. Es ist ähnlich wie Kupfer, das ist sehr formbar. Also ist es gut für die Herstellung von Musikinstrumenten. Sie haben vielleicht von einem Teil des Orchesters gehört, das die Trompeten hat und so weiter, genannt Blechbläser. Und es ist gut für diese Instrumente, weil es viel gefaltet werden kann und ziemlich leicht funktioniert. Und es ist auch ähnlich wie Kupfer, das sehr korrosionsbeständig ist. So werden Sie es oft für Dinge wie Griffe auf alten Chips sehen. Und dann schließlich noch ein Metall ist Edelstahl. Das ist im Grunde stehlen. Lasst uns mit anderen Metallen, Chrom oder solchen Dingen legiert . Und sie stoppen oder verlangsamen den Korrosionsprozess. Wenn Sie also die Vorteile von Stahl wollen, aber nicht möchten, dass Ihre Teile rosten, dann kann dies eine wirklich gute Option sein. Oft werden Sie es in Sachen wie Besteck sehen. Also Messer und Gabeln, Dinge wie chirurgische Ausrüstung. In Bezug auf Blech, können Sie große Gegenstände wie Küchengeräte, Spülen, Küchentische, Schranktüren und so weiter sehen. Aber der Nachteil mit Edelstahl, denn mit Materialien, Alles ist immer ein Kommerz aus, ist, dass es viel teurer als Standard-Stahl. Offensichtlich gibt es Dutzende von anderen Optionen, sogar Dinge wie Zinn, Nickel, Titan, sogar Gold. Aber das sind alle relativ geringfügige Verwendung im Vergleich zu den ersten fünf. Innerhalb dieser Hauptmaterialien gibt es auch viele verschiedene Sorten und Subtypen. Daher ist es wahrscheinlich am besten, mit Ihrem Hersteller zu sprechen und zu sehen, was am besten für Ihre eigenen Bedürfnisse und für Ihr Budget funktioniert. Wie wir in einem früheren Video angesprochen haben, werden diese Bleche oft durch das Messgerät verkauft, das ist die Dicke. Höhere Zahl bedeutet also ein dünneres Blatt und das Messgerät hängt genau vom Material ab. So hat 16 Gauge Stahl, wie wir bereits gesagt haben, eine andere Dicke als 16 Gauge Aluminium. Und dann sind beide anders als 16 Gauge Zink und so weiter. Nur um ein letztes Mal zu wiederholen, würde ich empfehlen, das Messgerät nicht zu verwenden und tatsächlich die Dicke in Millimetern oder Zoll anzugeben. Das ist, um jede Verwirrung zu vermeiden. Neben der Dicke Ihres Metalls müssen Sie möglicherweise auch die Blechgröße berücksichtigen. Es gibt eine Reihe von Standardgrößen. Diese können metrisch oder Zoll sein, je nachdem, wo Sie leben. Einige der häufigsten sind hier gezeigt. Es könnte sich lohnen, diese Blattgröße zuerst zu überprüfen, wenn Sie einen sehr großen Teil haben, haben Sie viele kleine Teile, die Sie vielleicht auf ein einzelnes Blatt auf die effektivste Weise verschachteln möchten . Das deckt Metalle Valley kurz ab. Um schnell zusammenzufassen, sind Stahl und Aluminium die beiden häufigsten. Stahl ist stark, billig, einfach zu verarbeiten, aber im Nachteil ist er ziemlich schwer und kann rostig sein. Andererseits ist Aluminium teuer, aber es ist leicht und hat ein gutes Verhältnis von Festigkeit zu Gewicht und es ist sehr einfach zu formen. Es gibt ein paar weniger verbreitete wie Kupfer und Messing. Sie sind sehr gut in der Leitung von Wärme und Strom, gut im Widerstand gegen Korrosion, und sie sind sehr formbar, aber auf der Rückseite gibt es teuer. Und dann endlich Edelstahl. Es hat viele Vorteile von Stahl, aber es ist auch teuer. Die Metalldicke kann mit der Messnummer angegeben werden, aber ich würde Ihnen empfehlen, die Dicke anzugeben und dann einfach Ihre tatsächliche Blechgröße zu überprüfen. Es gibt eine Reihe von verschiedenen Standardgrößen auf der ganzen Welt. Es gibt also eine sehr kurze Einführung in die Materialien. Im nächsten Video werden wir anfangen, neue Funktionen zu unserem Basis-Flansch hinzuzufügen. 8. Randflansche verwenden: Willkommen zurück zum Blechkurs. Nach ein wenig Theorie im vorherigen Abschnitt, werden wir nun beginnen, einige tatsächliche Features hinzuzufügen. Öffnen Sie das vorhandene Basis-Flanschteil. Und es sollte in etwa so aussehen. Wenn Sie zusätzliche Phalangen oder zusätzliche Funktionen haben, löschen Sie diese einfach. Und dann bearbeiten wir diesen Baseband-Teil. Und wir stellen sicher, dass wir alle von derselben Seite beginnen. Alles, was wir wollen, ist ein Sensorrechteck, das am Ursprung befestigt ist. Löschen Sie also alle anderen kleineren Profile darin. Und dann stellen Sie die Größe auf 200 Millimeter breit und 100 Millimeter hoch. Nur damit wir hier alle auf derselben Seite sind. Dann, wenn das fertig ist, beenden Sie die Skizze. Und wir sollten nur einen einzigen rechteckigen Grundriss wie diesen haben. Als nächstes bearbeiten wir den Blechordner und überprüfen Sie einfach , dass wir eine Dicke von einem Millimeter und einen Biegeradius von einem Millimeter haben. Und dann können Sie die Bearbeitung dieser Funktion beenden. Biegungskanten, die als Kantenflansche bezeichnet werden, sind eines der grundlegendsten und gebräuchlichsten Features in Blech. Wenn wir diesen Basisflansch zu einem Kasten machen wollten, müssten wir einige zusätzliche Biegungen an Wänden hinzufügen, die Randflansche genannt werden. Und diese Kantenphalangen sind wirklich das Arbeitspferd von Blech. Sie verwenden sie die ganze Zeit, um den Kantenflansch hinzuzufügen. Wählen Sie das Kanten-Flansch-KE in der Blechwerkzeugleiste aus, die diese ist. Und wie üblich in SolidWorks erhalten hier auf der linken Seite viele Optionen. Sie müssen nicht notwendigerweise all diese verwenden. Also mach dir keine Sorgen, wenn es ein bisschen entmutigend aussieht. Die wichtigsten sind nur der Winkel, die Flanschlänge und auch die Kante, an der Sie diesen Blanch hinzufügen möchten. Das erste, was wir tun müssen, ist diese Kante zu wählen. Stellen Sie sicher, dass Sie in diesem Kantenauswahlfeld oben. Stellen Sie sicher, dass es blau ist. Und dann zoomen Sie einfach auf Ihr Modell und wählen Sie eine der Kanten aus. Ich werde hier die kurze Kante auswählen. Du solltest eine gelbe Vorschau bekommen und du kannst im Moment nicht wirklich viel auf meinem Video sehen. Aber wenn wir verkleinern und die Maus bewegen, können wir sehen, dass die Vorschau der Maus folgt. Ich ziehe einfach die Vorschau so nach oben und klicke dann mit der linken Maustaste. Jetzt haben wir die grobe Größe unseres Altersflansches eingestellt und wir können uns nach links bewegen und die Parameter etwas genauer einstellen, hier oben haben wir den Biegeradius. Dies ist der Radius der Innenseite dieses gebogenen. Und das ist der globale Wert, den wir in den früheren Videos festgelegt haben, als wir diesen Blechordner bearbeitet haben. Dies ist für jedes Band in Ihrem Modell gleich, aber Sie können es tatsächlich für bestimmte Biegungen überschreiben. Wenn Sie dieses Kontrollkästchen „Standardradius verwenden“ deaktivieren, können Sie hier den Biegeradius ändern. Und Sie sollten sagen, wenn ich die Größe hier ändere, können wir tatsächlich sehen, wie sich der Biegeradius in der Vorschau ändert. Wir bleiben nur bei der Standardeinstellung für den Moment. Also werde ich noch einen Scheck in die Box stellen und es geht zurück auf einen Millimeter. Das nächste, was zu setzen ist, ist der Winkel der Biegung, die hier unten ist. Wie wir den Wert hier ändern. Sie sollten in der Lage sein zu sagen, dass sie tatsächlich den Winkel des Kantenflansches im Grafikbereich ändern. Und wenn ich das Modell von der Seite herumschiebe, kann man sehen, dass es dort etwas deutlicher ist. Ich werde das auf 90 Grad zurücksetzen. Und dann ist der nächste wichtige Parameter die Flanschlänge, die hier unten ist. Wie wir den Wert hier ändern, können wir sehen, dass die Vorschau Änderungen im Grafikbereich. Sie können die Richtung der Flansche auch umkehren , indem Sie hier auf diese Schaltfläche in umgekehrter Richtung klicken. Es gibt auch einige verschiedene Optionen für die Endbedingung des Flansches bleibt mit blind. Und das bedeutet nur, dass die Länge dieses Flansches den Wert hat, den wir hier setzen. Nun ist eine Sache an der Flanschlänge, woher messen wir sie? Je nachdem, wie Sie es messen, erhalten Sie eine andere Länge. Wir haben drei Optionen hier, und hoffentlich können Sie sehen, wie sie auf dem kleinen Symbol erklärt. Der erste wird als die äußere virtuelle scharf bezeichnet. Und wie Sie aus dem Symbol sehen können, misst dies von der scharfen Ecke, wo die äußere Fläche wäre. Wenn wir in eine Seitenansicht gehen und ein wenig zoomen, können wir dies ein bisschen deutlicher sehen, dies misst von der Außenseite Ihres Basisflansches bis zur Oberseite Ihres Kantenflansches. Die zweite Option wird als innerer virtueller Shop bezeichnet. Sie müssen sich nicht an diese Namen erinnern. Sie können sich einfach das Symbol ansehen. Dieser misst von der scharfen Ecke der Schnittstelle. Und wenn Sie sich die Vorschau ansehen, können Sie sehen, wenn ich zwischen diesen beiden Optionen umschalte, ändert sich die Länge des Flansches und der Oberseite dort tatsächlich. Dieser wird also von der Innenseite bis zur Oberseite des Kantenflansches gemessen. Die dritte und letzte Option wird als Tangentenbiegung bezeichnet. Und das misst von der Außenseite der Biegung. In diesem Fall ist die gleiche wie die erste Option, weil unsere Biegungen bei 90 Grad. Aber wenn Sie einen anderen Winkel haben, dann wird es Ihnen ein anderes Ergebnis geben. Oft lasse ich das einfach bei der ersten Option, es sei denn, Sie wollen ausdrücklich eine andere. Aber es spielt keine Rolle, ob Sie die erste oder die zweite verwenden, solange Ihre konsistente und Sie die Länge haben, die Sie auf dem Flansch wollen. Ein weiterer Parameter, der wichtig sein könnte, ist, wo ist der Flansch tatsächlich positioniert? Wollen wir das Material innerhalb oder außerhalb des Grundflansches? Wenn Sie sich diese Symbole ansehen, können Sie sehen, welche der Optionen am besten zu Ihnen passt. Und das hängt wirklich davon ab, was Sie versuchen zu machen. Normalerweise wird eine der ersten drei Optionen verwendet. Wenn wir hineinzoomen, können wir uns genauer ansehen, wie diese funktionieren. Also die erste Option hier setzt das Flanschmaterial in die Basis findet Footprint. Bei der zweiten wird das Flanschmaterial außerhalb des Grundrisses des Basisflansches platziert. Aber tatsächlich können Sie aufgrund der Biegeform sehen, ein Teil des Biegebereichs immer noch innerhalb des Basisflansches befindet. Also die dritte Option, Ben, draußen, bedeutet, dass das gesamte Band auf die Basis Fungizide hinzugefügt wird. Und diese beiden letzten Optionen werden nur unter bestimmten Umständen wirklich genutzt. Also würde ich empfehlen, bei einem der ersten drei zu bleiben es sei denn, Sie möchten die anderen aus einem ganz bestimmten Grund verwenden. Dann hier unten haben wir nur noch ein paar weitere Optionen, die wir später im Kurs näher behandeln werden . Wir können benutzerdefinierte Biegezugaben oder Kundenblatttyp einrichten. Für jetzt, lassen Sie uns einfach eine 90-Grad-Biegung setzen, machen Sie es 50 Millimeter lang mit der ersten Option dort, wie man virtuell scharf. Und lassen Sie uns bei der ersten Option für die Flanschposition bleiben. Drücken Sie dann OK. Jetzt wird unser erstes Feature, der Kantenflansch, erstellt und wir können den Kantenflansch hier im Konstruktionsbaum sehen. Im nächsten Video schauen wir uns diese Kantenflansche etwas genauer an. Aber für den Moment, nur um dies zusammenzufassen, werde ich das Kanten-Flansch-Feature löschen und es zeigt Ihnen schnell wieder. Um den Kantenflansch zu verwenden, oder Sie müssen dies tun, wählen Sie das Kantenphalangen-KE aus und wählen Sie dann die Kante aus, an der Sie die Flansche hinzufügen möchten. Dann können Sie den Winkel und die Flanschlänge einstellen, die die beiden wichtigsten Optionen sind. Außerdem können Sie bei Bedarf die Flanschposition und eine Menge kleinerer Aufsatzoptionen auswählen. Und es ist so einfach. Wie wir im nächsten Video erwähnt haben, werden wir uns die Kantenflansche genauer ansehen. Also für jetzt kannst du deinen Teil speichern und ich sehe dich dort. 9. Fortgeschrittene Edge Flanges: Willkommen zurück zum Blechkurs. Im vorherigen Video haben wir uns das Hinzufügen grundlegender Kantenflansche angesehen. Und in diesem werden wir sie genauer betrachten. Sie sind wirklich eines der Arbeitspferde aus Blech und Sie werden sie ständig benutzen. Wir betrachten das Hinzufügen mehrerer Kanten, die Änderung der Breite Ihrer Flansche und ein paar weitere dieser Unteroptionen öffnen sich auseinander. Und so haben wir es verlassen. Wir hatten diesen Einzelflansch, der 200 mal 100 war. Und dann hatten wir diesen 90 Grad Kantenflansch, der 50 Millimeter hoch war. Hier im Konstruktionsbaum haben wir also den einzelnen Basisflansch und den einkantigen Flansch. Und wenn wir den Roboterbalken nach oben ziehen, können wir sehen, dass der Kantenflansch aus dem Modell herausgenommen wird. Also haben wir gerade den Basis-Flansch da. Wenn wir dann wieder nach unten ziehen, wird der Kantenflansch wieder hinzugefügt. Das erste, was wir uns ansehen werden, ist, wenn Sie Ihre Kantenflansche hinzufügen, müssen Sie sie nicht nacheinander hinzufügen. Sie können mehrere Flansche mit demselben Feature hinzufügen. Lassen Sie uns diesen Kantenflansch löschen. Sie können es auch einfach bearbeiten, indem Sie das Feature auswählen und die Bearbeitungsfunktion drücken. Aber ich werde es löschen, damit wir Ihnen den gesamten Prozess von Anfang an zeigen können. Wählen Sie dann erneut das Kantenflanschwerkzeug aus. Wählen wir die kurze Kante erneut aus. Ziehen Sie die Vorschau heraus und legen Sie die gleiche Größe wie zuvor fest. So 90 Grad Winkel und 50 Millimeter Flanschlänge. Drücken Sie aber noch nicht okay. Wenn wir weitere Kanten hinzufügen möchten, stellen Sie zunächst sicher, dass Sie sich hier im Kantenauswahlfeld oben befinden. Wählen Sie dann einfach die anderen Kanten aus, die Sie möchten, z. B. diese lange Kante hier. Und dann dieser hier. Drücken Sie OK. Und jetzt werden diese Flansche hinzugefügt. Also haben wir hier das Zeug einer Kiste. Nun, um diesen Kantenflansch zu bearbeiten, oder wir müssen tun, wählen Sie es in der Entwurfsleiste und drücken Sie Editierfunktion. Das erste, was wir als Änderung des Winkels hier betrachten werden. Wenn wir also den Winkel erhöhen und ich etwas wie ein 120 Grad versuche, können Sie in diesen Ecken sehen, dass die Flansche automatisch weggeschnitten wurden, damit sie nicht miteinander kollidieren. Wenn wir OK drücken, um diese Flansche hinzuzufügen, können Sie das jetzt ein bisschen deutlicher sehen. Und wenn ich abgeflacht durch Drücken auf flachen hier auf der Symbolleiste und wir von oben schauen, können Sie sehen, dass es tatsächlich eine ziemlich seltsame Form ist. Die Ecken sind nicht 90 Grad und das ist, um zu verhindern, dass sie miteinander kollidieren, wenn die Teile zusammengeklappt werden. Jetzt werde ich die Funktion wieder bearbeiten. Und dieses Mal werde ich den Winkel nach unten und 90 Grad ändern und dann einfach weiter reduzieren. Und Sie können sehen, wie sich die Biegung nach außen bewegt, wir bekommen hier eine zunehmende Lücke. So dass das Trimmen der Kanten nur dann erfolgt, wenn sich die Biegungen zueinander bewegen, nicht wenn sie sich so auseinander bewegen. Lassen Sie uns nun den Winkel auf 90 Grad zurücksetzen und werfen einen Blick auf eine andere Option. Weil wir jetzt mehrere Flansche haben. Mit dieser Option ist die Lückengröße verfügbar. Dies ist die Lücke zwischen den angrenzenden Flanschen. Wenn wir dies ändern, wenn Sie im Grafikbereich hier zu sehen, wie wir die Lücke Größe erhöhen, kann die Lücke tatsächlich hier in den Ecken erhöht sehen. Es schneidet also tatsächlich die Seite des Flansches dort ab. Sie werden auch sehen, dass, wenn wir nur einen Flansch haben, also wenn ich diese zwei zusätzlichen Flansche lösche. Dann wird diese Lückenoption ausgegraut weil wir keine Lücke haben können, wenn wir nur einen einzigen Flansch haben. Wenn wir wieder einen zweiten Flansch hinzufügen, haben wir diese Option jetzt wieder. Die Lückenoption wird auch ausgegraut, wenn der Winkel kleiner als 90 Grad ist. Da sich diese beiden Flansche auseinander bewegen, können wir dort keine konstante Lücke mit dieser Option haben. Aber es gibt eine andere Möglichkeit, das zu tun, und wir werden uns das später im Kurs ansehen. Ich setze den Winkel zurück auf 90 und die Lücke zurück auf einen Millimeter. Jetzt haben wir alle diese Optionen hier oben abgedeckt, es gibt nur noch ein paar mehr hier unten. Die benutzerdefinierte Biegezugabe und der benutzerdefinierte Entlastungstyp überschreiben nur die Einstellungen, die wir im Blechordner festgelegt haben. Und um ehrlich zu sein, es ist sehr selten, dass man diese ändern muss. Normalerweise können Sie einfach bei den Einstellungen bleiben, die Ihr gesamtes Modell abdecken. Dann über denen hier haben wir zwei weitere Optionen. Der erste ist versetzt. diese Weise können Sie nur die Biegung von der ausgewählten Kante weg versetzen. Also können wir so kompensieren und wir haben einige andere Endbedingungen hier. Und wenn wir mit mehreren Kanten versetzen, wird diese Lücke in der Ecke automatisch ausgefüllt. Ich werde das nur noch einmal bearbeiten und den Offset entfernen. Und die letzte Option, die wir in Kantenflanschen betrachten , ist diese Trimmseite Biegungen Option hier. Dies ist eine ziemlich spezifische Optionen. Es wurden ziemlich schnell durchlaufen. Wenn ich alle Kantenflansche lösche und dann einfach einen kleinen am Ende hier hinzufüge. Ich werde es 90 Grad und 50 Millimeter lang machen, wie wir es vorher hatten. Und wir wollen das Material in der Band, das ist das hier. Und ich werde nicht die Option Trimmen Seite Biegungen wählen. Das ist also ein sehr einfacher Standard-Kantenflansch. Die Option „Seitenbögen trimmen“ wird für den nächsten Flansch verwendet. Nur um zu demonstrieren, was es tut, werde ich die Option Kantenflansch erneut auswählen, um sie hier dieser langen Kante hinzuzufügen und sie zu den gleichen Parametern wie die erste zu machen. Also 90 Grad, 50 Millimeter. Daher haben wir nicht die Option „Seitenbögen trimmen“ für einen dieser Flansche ausgewählt. Ich werde OK drücken, um diesen Flansch hinzuzufügen. Und wenn wir hier in diese Ecke schauen, überlappt sich die Biegung dieses ersten Flansches in dieser Ecke. Dies ist nicht wirklich ideal, könnte möglicherweise ein Herstellungsproblem verursachen. Die gute Sache ist, dass wir diese Trim Seite Biegungen Option verwenden können, um diesen Bereich automatisch zu trimmen und hoffentlich alle Probleme loszuwerden. Zuerst müssen wir dieses Kanten-Flansch-KE bearbeiten. Und dann gehen wir einfach nach unten und wählen Trimmen Seitenbögen. Setzen Sie einfach ein Häkchen in das Kästchen und drücken Sie dann OK. Und jetzt können Sie sehen, dass wir gerade den kleinen Abschnitt weggeschnitten haben, der sich in der Ecke überlappt hat. Die eigentliche Trimmung selbst ist automatisch, so dass Sie es entweder haben oder nicht. Es gibt keine Anpassung der Parameter, die darin erforderlich sind. Wenn ich jetzt auf die Kontrolle geklickt habe, können wir in den anderen Staat zurückkehren. Sie können den Unterschied dort sehen. Also, wenn ich diesen Bereich hier beobachte, werde ich jetzt auf „Rückgängig“ drücken. Und wir können sehen, dass wir jetzt den überlappenden Problembereich haben. Dies deckt so ziemlich alle Optionen innerhalb des Kantenflanschwerkzeugs ab. Aber eine letzte Sache, die wir betrachten werden, wenn Sie die Länge unserer Kantenphalangen im Moment betrachten, laufen sie automatisch die gesamte Länge der Kante, die wir ausgewählt haben, und sie sind sehr quadratisch an den Seiten. Dies ist kein sehr flexibler Ansatz, da wir vielleicht nur wollen, dass sie nur einen kurzen Abschnitt dieses Alters ausführen , um sie zu bearbeiten. Es ist ziemlich einfach wirklich. Alles, was wir tun müssen, ist das Kantenflansch-KE zu bearbeiten. Also, wenn wir diesen langen Flansch hier bearbeiten wollen. Bearbeiten Sie dieses Feature einfach in der Featurestruktur. Und dann hier oben, klicken Sie einfach auf dieses Feld Flanschprofil bearbeiten. Zunächst erhalten Sie diese Meldung, die besagt, dass die Skizze gültig ist. Das bedeutet nur, dass die Skizze verwendet werden kann, um diesen Kantenflansch zu erstellen. Wir können diese Nachricht aus dem Weg bringen. Und dann können wir die zugrunde liegende Skizze nur auf den Flansch anpassen. Es kann am einfachsten sein, dies von einer normalen Ansicht zu tun. Also werde ich das auswählen und dann können wir die zugrunde liegende Skizze bearbeiten und den Flansch ändern. So können wir zum Beispiel die Seiten so hineinziehen. Und die Nachricht hier ist immer noch sagt, dass die Skizze gültig ist. Das bedeutet, dass wir es verwenden können, um diesen Kantenflansch sowie die Länge zu machen. Sie können auch nur die Höhe. Und dann, wie es gute Praxis ist, können wir einige Dimensionen hinzufügen. Und wenn wir fertig sind, können wir das Ende drücken. Und Sie können sehen, dass der Kantenflansch jetzt angepasst wurde. Es verläuft nicht die gesamte Länge dieser Kante. Sie können auch feststellen, dass wir automatisch die kleinen Biegeentlastungsschnitte an den Seiten haben. Und das liegt daran, dass das Material in der Band ist. Wenn Sie diese nicht sehen, ist es wahrscheinlich nur, dass Sie entweder eine etwas andere Art von Biegung ausgewählt haben oder Ihre Biegeentlastungsoptionen sind etwas anders als meine. Und wie immer können wir das Teil abflachen, wenn wir es brauchen, und dann können wir es wieder zusammenfalten. Es gibt tatsächlich eine etwas schnellere Möglichkeit, diese Flanschprofile zu bearbeiten. Alles, was Sie tun müssen, ist das Kantenflansch-KE zu erweitern. Und dann sollte es eine Skizze unter diesem Feature geben. Wenn Sie mehrere Kantenflansche haben, haben Sie mehrere Skizzen. Dann können Sie einfach die Skizze der Lasche bearbeiten, die Sie ändern möchten. Dies ergibt genau das gleiche Ergebnis wie der Prozess, den wir gerade durchgemacht haben. Das wiegt nur ein bisschen schneller. So können wir nun die Größe dieses Flansches ändern und dann einfach die Skizze verlassen. Und Sie können sehen, dass durch den Flansch gezogen , dass wir auch das tatsächliche Profil des Flansches bearbeiten können. Und um dies zu tun, lassen Sie uns die Skizze erneut bearbeiten. Und dann können wir dieses Profil so anpassen, dass wir dort einige Löcher hinzufügen können. Oder wir könnten diese vertikale Beziehung entfernen und vielleicht eine der Kanten so winkeln, fügen Sie einige weitere Dimensionen hinzu. Und wenn wir fertig sind, können wir die Skizze verlassen. Und Sie können sehen, dass die Kante dieses Flansches nicht mehr vollständig vertikal ist. Es folgt der Skizze, die wir gerade gezeichnet haben. So deckt das Kantenflansche in ziemlich viel Detail ab. Sie sind sehr häufig in Blech in SolidWorks, wahrscheinlich die häufigste Funktion, die Sie verwenden werden. Um dieses Video zusammenzufassen. Ich werde nur einen der Kantenflansche wie diesen bearbeiten. Wir können mehrere Kanten auswählen, indem Sie oben auf dieses Feld klicken und dann die Kanten auswählen. Wenn Sie benachbarte Kantenphalangen haben, können wir die Lücke hier anpassen. Wenn wir den Winkel so ändern, dass die Flansche zueinander verschoben werden die Kanten automatisch geschnitten, um diese Lücke beizubehalten. Wir bewegen sie nach außen, sie werden nicht automatisch verlängert. Wir können auch die Option Trimmen Seite Biegungen verwenden, um die untere Ecke zu trimmen , wo zwei Kanten Phalangen Fleisch. Und dann können wir schließlich das Kanten-Flanschprofil selbst anpassen, indem Sie auf diese Bearbeitungs-Flanschprofil-Box klicken. Oder wir können die Skizzen direkt anpassen, die sich unterhalb des Kanten-Verwindungs-KE befinden. Wenn Sie mehrere Flansche in demselben KE haben, haben Sie eine Skizze, die jedem dieser Flansche entspricht. Im nächsten Video werden wir uns einige fortschrittlichere Blechfunktionen ansehen. Und im nächsten werden wir Laschen und Löcher abdecken. So sehen wir uns dort. 10. Material mit Tabs hinzufügen: Willkommen zurück zum Kurs für solide Arbeitsbleche. Bisher haben wir uns mit den Grundlagen von Blech befasst. Wir haben Bodenflansche und Kantenflansche abgedeckt, die diese zusätzlichen Kanten sind. Jetzt beginnen wir mit dem Hinzufügen neuer Funktionen, um Ihren Modellen mehr Details hinzuzufügen. Öffnen wir zunächst das Basisflanschmodell, mit dem wir zuvor gearbeitet haben. Und dann löschen Sie einfach alle zusätzlichen Flansche, die Sie haben. Also sollten wir einfach mit einem einzigen Basisflansch enden, 200 Millimeter mal 100 Millimeter groß und einen Millimeter dick. Also, wenn wir nun wollten, um die Größe oder die Form dieser Baselines ändern und wollte eine zusätzliche Registerkarten herausragen hinzufügen. Es gibt ein paar verschiedene Möglichkeiten, wie wir das tun können. Erstens könnten wir einfach eine Skizze auf dieser oberen Fläche oder auf der entsprechenden Ebene beginnen und einfach die Geometrie herauszeichnen. Wir wollen. Vielleicht so etwas wie eine rechteckige Lasche wie diese. Also bekomme ich das Rechteck-Werkzeug und mache ein Eckrechteck und beginne einfach von dieser oberen Ecke. Ich gehe zum Mittelpunkt des vorhandenen Basisflansches und füge dann einfach einige Dimensionen hinzu. Also werde ich es 50 Millimeter breit machen. Nun, um diesen zusätzlichen Abschnitt zum Basisflansch hinzuzufügen, können wir einfach auf die Registerkarte Features gehen und dann extrudierte Aufsatzbasis auswählen. Und Sie werden wahrscheinlich eine Vorschau bekommen, so etwas. Und wir können sofort sehen, das ist nicht das, was wir wollen. Dieser Abschnitt ist viel zu dick. Und auch wenn wir hineinzoomen, geht tatsächlich in die falsche Richtung. Also müssten wir die richtige Dicke einstellen, in diesem Fall einen Millimeter, und auch die Richtung so umkehren. Wir könnten auch eine Endbedingung wie bis zu Fläche auswählen und dann diese Dicke des neuen Schnitts mit dieser vorhandenen Basis-Flanschdicke verknüpfen. Wenn Sie dann OK drücken, haben wir diesen Abschnitt nun der vorhandenen Basislüftung hinzugefügt. Und wir haben diese Boss Extrude-Funktion im Konstruktionsbaum. Dieser zusätzliche Abschnitt ist also im Wesentlichen nur ein Teil der Basisfonds jetzt. Und wir können Features hinzufügen, wie beispielsweise einen Kantenflansch. Aber es gibt tatsächlich einen etwas einfacheren Weg, um Ihre Basispläne zu erweitern als dies. Ich werde den Bossflansch löschen, den wir gerade gemacht haben, aber ich werde die Skizze behalten, die wir darunter hatten. Und jetzt können wir diese Skizze verwenden, um diese neue Registerkarte zu erstellen. Alles, was wir tun müssen, ist in die Blechstadt auf dem Kommandomanager zu gehen. Und dann hier, wo es Basis-Flansch sagt, können Sie feststellen, dass es auch Basis-Flansch-Schrägstrich Tab sagt. Alles, was Sie tun müssen, ist auf diese Schaltfläche klicken , da wir bereits eine Basis haben, die das Modell flanscht. Diese Funktion verdoppelt sich jetzt und Sie können es verwenden, um Registerkarten hinzuzufügen. Stellen Sie also sicher, dass Sie diese Skizze im Entwurfsbaum ausgewählt haben. Klicken Sie dann einfach auf die Schaltfläche mit dem Basisflansch Schrägstrich und drücken Sie dann OK. Und jetzt, dass neue Registerkarte hinzugefügt wird. Um dies erneut zu demonstrieren, beginnen Sie eine Skizze entweder auf der Oberseite des vorhandenen Basisflansches oder auf einer entsprechenden Ebene. Zeichnen Sie dann die gewünschte Geometrie aus. Also in diesem Fall werde ich ein weiteres Rechteck verwenden. Dann werde ich einige Dimensionen hinzufügen, sagen wir 50 mal 30. Und dann können Sie diese Funktion sogar innerhalb der Skizze verwenden. Gehen Sie einfach auf die Registerkarte Blech. Drücken Sie den Schrägstrich des Basisflansches, und drücken Sie dann OK. Und jetzt, dass neue Registerkarte hinzugefügt wird. Und im Konstruktionsbaum wird tatsächlich als Registerkarte und nicht als Basisflansch angegeben , da wir dieses erste Feature bereits als Basisflansch haben. Nun haben Sie vielleicht während dieses Videos bemerkt, dass ich die Mausgesten verwendet habe. Dies sind eine Reihe von Kontextmenüs, mit denen Sie Ihren Workflow beschleunigen können. Und ich zeige dir, wie man die dort anmacht. Bevor wir uns tatsächlich ansehen, wie man sie einschaltet. Und ich werde diese Tab-Skizze noch einmal bearbeiten. Und die Mausgesten sind eigentlich kontextspezifisch. Das bedeutet, dass sie sich in Skizzen, Teilen, Baugruppen und Zeichnungen unterscheiden . Um die Mausbewegungen zu verwenden. Halten Sie einfach die rechte Maustaste gedrückt und bewegen Sie die Maus leicht in jede Richtung. Und Sie sollten dieses kreisförmige Menü mit all diesen verschiedenen Befehlsoptionen erhalten. Hier ist beispielsweise das Kreiswerkzeug für dieses Werkzeug, Rechteck, Werkzeugstutzen, Werkzeuglinie bis zum Konvertieren von Objekten, die intelligente Bemaßung dort oben und dann Skizze oben rechts beenden. Um zum Beispiel das Kreiswerkzeug zu verwenden, halte ich nur die rechte Maustaste gedrückt und streiche dann mit der Maus nach rechts. Und das wird das Kreiswerkzeug wie folgt auswählen. So gelangen Sie zum Werkzeug „Intelligente Bemaßung“ Halten Sie einfach die rechte Maustaste gedrückt und streichen Sie dann nach oben. Dies ist also ein wirklich guter Weg, um Ihre Arbeit zu beschleunigen. Um die Mausgesten einzuschalten, wenn Sie sie nicht eingeschaltet haben, gehen Sie einfach zum Menü Extras und gehen Sie ganz nach unten und klicken Sie auf Anpassen als hier oben, wählen Sie die Mausgesten, tippen Sie auf. Jetzt können wir eine Anleitung für all die verschiedenen Mausgesten sehen. Und das habe ich gesagt, als ich erwähnte, dass die Mausgesten kontextspezifisch sind. So sehen Sie in einer Skizze, bekommen wir diese Optionen. In einem Teil erhalten wir diese Ansichtsoptionen und dann Assembly. Wir kriegen diese Anna-Zeichnung, wir kriegen die. Und Sie können diese auch anpassen, wenn Sie sie einschalten möchten, oder Sie tun müssen, ist klicken Sie hier Mouse Gesten aktivieren. Und dann können Sie wählen, wie viele Gesten Sie verwenden möchten. Normalerweise gehe ich mit acht. Dass Sie vielleicht einfach mit vier gehen können, wenn Sie sich nur an sie gewöhnen, dann, wenn Sie glücklich sind, drücken Sie einfach OK, um diese Optionen zu schließen. Also offensichtlich müssen Sie diese Mausgesten nicht verwenden. Ich empfehle es nur, um Ihre Arbeit ein wenig zu beschleunigen. Jetzt kann ich die Skizze beenden und wir haben diese zwei zusätzlichen Hähne. Und wie wir bereits gesagt haben, sind diese jetzt im Grunde Teil des Basisflansches. So können Sie diesen zusätzliche Features hinzufügen, wie den Kantenflansch und so weiter. Sie können auch Dinge wie das Spiegeln dieser Registerkarten tun. Also könnte ich die vordere Ebene auswählen und dann eine dieser Registerkarten auswählen. Und dann kann ich die Option Spiegeln Features auf der Registerkarte Features auswählen. Und dann drücken Sie OK. Und jetzt wird dieser Tab gespiegelt. Also, wenn du deinen Teil gibst, ist es ein wenig Gedanken, bevor du anfängst, sie tatsächlich zu machen. Oft können Sie nur die Hälfte Ihres Teils oder eines Teils Ihres Teils erstellen und es dann spiegeln oder modellieren, um Zeit zu sparen. Um dieses Video zusammenzufassen, können Sie zusätzliche Registerkarten zu Ihrem Basisflansch hinzufügen, indem Sie das Profil skizzieren. Und dann können Sie entweder die extrudierte BAS-basierte Option verwenden oder ein bisschen schneller Weg, um es zu tun ist es, auf die Registerkarte Blech zu gehen und die Option Basis-Lasch Schrägstrich verwenden. Das bedeutet, dass Ihre neuen Tabs immer mit der Dicke Ihrer Bleche verknüpft werden . Sie können auch Standardfunktionen wie Spiegeln und Mustern verwenden , um Ihr Modell zu erstellen. Im nächsten Video sehen wir uns das Gegenteil des Hinzufügens von Registerkarten an, die Material weggenommen wird. Aber im Moment können Sie einfach Ihren Teil speichern. 11. Schnittstellen und Löcher: Hallo und willkommen zurück zum Blechkurs. In diesem Video betrachten wir das Abschneiden von Material aus Ihrem Modell. Und es gibt viele Gründe, warum Sie das tun könnten. Vielleicht brauchen Sie Haltegriffe für Schrauben oder ausgeschnitten für Kabel oder für etwas anderes durchzugehen. Oder es könnte sogar kosmetisch sein. Vielleicht willst du ein Logo rausschneiden oder so was. Es ist sehr einfach, Teile aus einem Modell in Blech wegzuschneiden. Aber wie üblich bei soliden Arbeiten, gibt es ein paar verschiedene Möglichkeiten, wie wir es tun können. Am einfachsten ist es, eine Skizze auf dem Gesicht zu beginnen oder zu spielen, wo Sie den Schnitt machen möchten. Also zum Beispiel, lassen Sie uns einfach hier auf dem Basisflansch gehen. Ich werde eine neue Skizze beginnen und dann Normal zu gehen. Und dann werde ich nur das Profil zeichnen, das ich ausschneiden möchte. Ich werde die Mausgesten verwenden und ein Kreiswerkzeug bekommen. Und dann werde ich nur ein paar Kreise zeichnen. Ich werde sie nicht bemaßen oder reparieren, nur für ein bisschen Geschwindigkeit. Und um die Kurve zu machen, ist nur ein Fall, auf die Blechlasche zu gehen und dann extrudierten Schnitt zu wählen, der dieser ist. Dies ist einem normalen extrudierten Schnitt in SolidWorks sehr ähnlich. Aber weil wir in Blech sind, haben wir hier ein paar zusätzliche Optionen. Der erste wird als verbunden mit der Dicke bezeichnet. Das bedeutet, dass Ihre Strömung immer den ganzen Weg durch Ihre Blechdicke gehen wird , egal wie dick sie ist. Lassen Sie uns das wählen. Sie können auch eine normale Kurve machen, und wir werden in einem Moment mehr darüber sprechen. Aber jetzt drücken wir OK. Und diese Schnitte werden erstellt, um dieses normale Schnitt-Feature zu demonstrieren. Ich werde nur einen Kantenflansch hinzufügen, und ich werde den Winkel ändern , damit er nicht bei 90 Grad ist, so etwas wie das. Gehen wir für 55 Grad. Und dann werde ich hier einen Schnitt auf der Oberseite machen, durch diesen Kantenflansch und auch den Basisflansch geht. Sie müssen nicht folgen zusammen mit diesem Teil ist nur zur Demonstration. Also werde ich ein Gefühl ein Rechteck bekommen. Und ich werde so einen Schnitt machen. Also gehe ich zu meiner Blechlasche und wähle dann extrudierten Schnitt aus. Und dann zuerst werde ich mit der Dicke verbunden einschalten, und ich werde den normalen Becher ausschalten und dann OK drücken. Und das ist es, was wir uns einfallen. Wir haben nur die Anfangsdicke des Gesichts durchgeschnitten, wo wir mit dieser Skizze begonnen haben. Also haben wir nur diesen Abschnitt hier durchgeschnitten. Wenn wir auch diesen Kantenflansch durchschneiden wollen, könnten wir dieses Code-Extrude-Feature bearbeiten, und dann könnten wir eine Endbedingung wie durch oder beides auswählen. Dies wird also alles in Ihrem Modell in beide Richtungen durchlaufen. Wir haben immer noch nicht das normale Zwei-Feature, auf dem wir enden können. Aber wenn wir diesen Schnitt machen und wir hier von oben schauen, können Sie sehen, dass es von oben absolut gut aussieht. Wenn wir jetzt diesen Teil abflachen und wir zoomen auf diese Kurve und wir drehen es um, so dass wir unten sehen können. Wir können jetzt sehen, dass ich diesen Winkel auf der Tasse habe, denn als das Teil hochgeklappt wurde, hatten wir diesen abgewinkelten Kantenflansch. Der Winkel dieses Schnitts beträgt also 55 Grad, was der Winkel des Kantenflansches war, als er gefaltet wurde. Aber so etwas wäre wirklich schwer, mit einem Laserschneider oder einer Wasserstrahlmaschine oder so etwas zu schneiden . Idealerweise möchten wir, dass dieser Strom normal zur Oberseite des Blattes ist. Das heißt, wir wollen, dass es senkrecht ist. Also wollen wir hier 90 Grad statt der 55. Und wir können dies mit dieser normalen zu-Option tun. Lassen Sie uns unschmeichelhaft auseinander. Bearbeiten Sie dann das Schnitt-Extrusions-Feature. Und dann werde ich dieses Mal ein Häkchen in der Box setzen, die normale Kappen sagt. Und jetzt sollten Sie sehen können, dass diese Kante hier bei 90 Grad auf die Oberfläche des Kantenflansches geschnitten wurde . Und jetzt, wenn wir das Teil abflachen, können Sie sehen, dass wir dort einen schönen senkrechten Schnitt haben. Und wir haben das Gleiche in dieser Ecke. Das wäre also viel einfacher, tatsächlich aus einem flachen Blech zu schneiden. Sowie ein bestimmtes Profil schneiden. Sie können auch diese Option verwenden wird als einfacher Halt. Klicken Sie einfach auf das Feature und wählen Sie dann eine Fläche oder Ebenen zu Hause aus und wählen Sie aus, wo Sie das Ganze platzieren möchten. Also werde ich dieses obere Gesicht wählen. Dann können Sie den Durchmesser des Lochs hier auf der linken Seite einstellen. Wir haben auch, dass auch mit der Dicke Option verbunden ist. So können wir hier jeden Wert setzen. Und dann, wenn wir OK drücken. Das ist einfach, Loch ist ausgeschnitten. Ich persönlich glaube nicht, dass dieses Werkzeug sehr nützlich ist denn jetzt müssen wir die Skizze unter dem Loch bearbeiten. Und wir müssen vollständig definieren, wo sich die Bohrung befindet, indem Sie intelligente Bemaßungen verwenden oder sie mit einem vorhandenen Feature oder Punkt verknüpfen. Dies ist ein bisschen ein verschlungener oder gezogener Workflow selten. Ich persönlich denke, es ist besser, wenn Sie nur einen Kreis mit einer normalen Skizze zeichnen und dann die extrudierte Korruption verwenden. Eine bessere Option, um Löcher darin zu machen, besteht jedoch darin, nur den gesamten Assistenten zu verwenden. Wenn Sie nicht mit dem ganzen Assistenten vertraut sind, ist es ein wirklich leistungsfähiges und nützliches Werkzeug und es hat viele voreingestellte Größen von Löchern und Arten von Löchern können Sie viel Zeit sparen. Und es macht es auch viel einfacher, Ihre Bohrungen zu bearbeiten, wenn Sie später etwas ändern müssen. Der gesamte Assistent befindet sich auf der Registerkarte Features. Und in Blech funktioniert es genau so, wie es für ein normales Teil funktioniert. Wählen Sie das Loch war bei 0 zuerst haben Sie den Typ tippen Sie hier. Sie können die Art der Bohrung wählen, die wir wollen. Wie Sie sagten, es gibt viele verschiedene Optionen. Gehen wir zum Beispiel mit unsymmetrisch und wählen Sie einfach so etwas wie eine Standard-Halle, die für einen Schraubenabstand gehen wird. Und dann können wir wählen, ob wir eine normale Halle oder eine Lücke wollen. Dann können wir auf die Position SAP klicken. Und jetzt überall, wo wir einen Punkt platzieren, wird ein Loch hinzugefügt. Dies ist also eine wirklich effiziente Möglichkeit, mehrere Löcher gleichzeitig hinzuzufügen. Das Tolle an der Verwendung des Lochs war, dass es wirklich einfach ist , dann alle diese Funktionen zu bearbeiten. Alles, was Sie tun müssen, ist auf das gesamte Feature im Design DRE zu gehen und die Bearbeitungsfunktion zu drücken. Sagen Sie, wenn ich möchte, dass es diese offenen Schraubenlöcher in Gewindebohrungen ändert, könnten wir das einfach hier auf der Registerkarte Typ wählen. Und dann werden diese Änderungen auf alle Bohrungen in diesem Feature angewendet. Nur eine Sache, die man über die Maut wissen muss. Manchmal wird der Thread nicht wirklich angezeigt. Es hängt wirklich von Ihren genauen Ansichtseinstellungen ab. Wenn Sie also die tatsächlichen Gewinde dort in Ihrem Modell sichtbar sein müssen, müssen Sie möglicherweise in Ihre Ansichtseinstellungen wechseln und sicherstellen, dass diese kosmetischen Gewinde sichtbar sind. Selbst wenn Sie also sehr einfache Löcher machen, würde ich persönlich empfehlen, dass Sie den gesamten Assistenten verwenden. Eine letzte Sache, um sich der Breite Schnitte bewusst zu sein, ist, dass einige Hersteller Grenzen haben , wie nah jeder Ausschnitt oder Ganzes kann an der Kante des Blattes sein, oder B zu irgendwelchen Biegungen. Das könnte zehn Millimeter betragen, aber es hängt wirklich von Ihrem Hersteller ab. Wenn Sie also Löcher haben, die in der Nähe eines Azure oder einer Biegung liegen, dann sprechen Sie vielleicht mit Ihrem Hersteller und überprüfen Sie, ob er Ihr Modell tatsächlich herstellen kann. So können Sie Ausschnitte in Ihrem Blechteil erstellen, indem Sie einfach eine Skizze starten und das Profil skizzieren, das Sie einmal vorkommen. Und dann gehen Sie in die extrudierte Schnittoption auf der Registerkarte Blech. Sie können diese dann mit der Dicke des Blattes verknüpfen. Sie können auch eine Normale Kurve durchführen, was bedeutet, dass die Kurve immer senkrecht oder bei 90 Grad zur Fläche liegt, die sich befindet. Dies kann es viel einfacher machen, Ausschnitte aus einem flachen Blatt zu machen , bevor etwas gefaltet wird oder Belüftungsöffnungen. Wenn Sie Löcher machen, können Sie die einfache Hall-Option verwenden. Aber persönlich würde ich empfehlen, den ganzen Zauberer zu verwenden oder einfach nur einen Kreis zu zeichnen und dann eine extrudierte Katzen zu tun. Im nächsten Video werden wir uns ein brandneues Feature ansehen, das ist der Gehrungsflansch. Aber für den Moment können Sie einfach Ihre Teile speichern. 12. Miter: Hallo und willkommen zurück zum Blechkurs Solid Works. Wir fangen jetzt an, fortschrittlichere Blechfunktionen zu betrachten, und dieses wird mich selbst abdecken. Flansche Jetzt könnte Flansche sind ein Werkzeug, das ziemlich leicht zu missverstehen sind. Aber im Grunde ist es ein Werkzeug, mit dem Sie eine Reihe von Flanschen an einer oder mehreren Kanten zeichnen können. So wie auch immer, es ist ziemlich ähnlich wie ein grundlegender Kantenflansch. Ein großer Vorteil ist jedoch, dass Sie das Flanschprofil tatsächlich skizzieren können. So können Sie komplexere Flansche erstellen, ohne dass verschiedene Features belastet werden müssen. Der beste Weg, dies zu erklären, ist wahrscheinlich ein Beispiel zu geben. Öffnen wir das aktuelle Basis-Flanschteil, und löschen Sie dann einfach alle zusätzlichen Features außer dem Basisflansch. Lassen Sie uns also alles löschen, was im vorherigen Video hinzugefügt wurde. Also sollten wir nur den Basis-Flansch haben, der 200 mal 100 Millimeter ist. Um einen Flansch zu zerstäuben, müssen wir zuerst ein Profil skizzieren, das senkrecht zur Kante des Flansches sein muss. Zum Beispiel, wenn wir wollen, dass der Flansch hier lang ist, müssen wir hier auf dieser Stirnfläche skizzieren. Lassen Sie uns das versuchen. Jetzt. Lassen Sie uns vergrößern, wählen Sie die Fläche und die Sternskizze aus. Dann können wir zu einem normalen zu sehen gehen. Wenn Sie dieses kleine Menü „Ansicht“ nicht geöffnet haben, können Sie einfach die Leertaste drücken, um es zu öffnen. Dann lassen Sie uns ein wenig hineinzoomen und beginnen Sie einfach mit dem Zeichnen unseres Flanschprofils. Dies können entweder gerade Linien oder Bögen sein. Beginnen wir also mit einer geraden Linie. Ich werde nur das Zeilenwerkzeug holen und dann direkt von der oberen Ecke um etwa 20 Millimeter nach oben gehen . Also sollten Sie eine Skizze wie diese auf diesem Gesicht haben. Ich bekomme nur das Smart Dimension-Tool und füge dort eine 20 Millimeter-Dimension hinzu. es also in 3D betrachten, sollten Sie eine Skizze auf der kleinen Stirnseite haben, die direkt vertikal nach oben, 20 Millimeter lang ist. Jetzt können wir dies verwenden, um den Gehrungsflansch zu erzeugen. Gehen wir also zur Registerkarte Blech. Und dies ist die möglicherweise Flanschoption ist die nächste nach dem Kantenflansch. Wählen Sie diese Option aus. Und weil wir noch in der Skizze sind, haben wir automatisch diese Vorschau erhalten und wir haben die Linie, die wir gezeichnet haben, verwendet , um hier einen Gehrungsflansch entlang dieser Kante zu erstellen. Und Sie können sehen, obwohl wir eine gerade Linie gezeichnet haben, wird die Biegung automatisch hier unten hinzugefügt. Wir können die Flanschposition auch ändern, indem Sie auf diese Optionen hier auf der linken Seite klicken. Und egal, welche wir wählen, du hast immer diese Biegung in der Ecke hinzugefügt. Wenn wir nun zusätzliche Kanten hinzufügen möchten, können wir einfach die Kanten wie folgt auswählen, solange sie an die Anfangskante angrenzend sind. Und wir können den ganzen Weg so herumlaufen, wenn wir wollen. Wenn ich diese Kanten lösche und dann einfach die erste wieder hinzufüge. Und dann, wenn ich versuche hinzuzufügen, sagen Sie diese auf der linken Seite, wir können das nicht hinzufügen, weil es nicht neben dem ursprünglichen h ist, so dass die Kanten immer miteinander verbunden werden müssen. So erstellen Sie eine Linie von Kantenphalangen wie diese. In dieser Hinsicht können Sie sich also ein wenig vorstellen wie eine gepeitschte Bossbasis nur in einem normalen Solid Works Teil. So wirkt die gerade Linie hier als Profilskizze. Und dann wirken die Kanten hier im Wesentlichen als Pfadskizze. Sie müssen also immer miteinander verbunden sein. Und dann können Sie OK drücken, um diese neuen Flansche hinzuzufügen. Warum sollten wir uns also die Mühe machen, diese Funktion zu verwenden anstatt nur so etwas wie ein normales Kantenbündel zu verwenden? Nun, es gibt ein paar verschiedene Vorteile. Der erste ist ziemlich einfach. Lassen Sie uns die Skizze bearbeiten, indem Sie das Gehrungslasch-KE erweitern und dann die darunter liegende Skizze bearbeiten. Und lassen Sie uns die vertikale Beziehung auf dieser Linie löschen. So können Sie entweder die Zeile auswählen und dann auf dieses kleine Symbol klicken und ENTF drücken. Oder Sie können die Linie auswählen und dann die vertikale Beziehung hier links auswählen und die Entf-Taste drücken. Es ist genau das Gleiche. Also jetzt ist diese Linie nicht vertikal definiert und wir können sie so bewegen. Also lassen Sie uns einen neuen Winkel einstellen, etwas wie ein 120 Grad von der Horizontalen. Wenn wir nun die Skizze verlassen und einen Blick auf die Flansche werfen, können Sie in den Ecken sehen, wir haben tatsächlich die richtige Lücke den ganzen Weg um. Sie können sich daran erinnern, dass wir, wenn wir den Kantenflansch mit diesem Wandwinkel nach außen verwenden, einen zunehmenden Lückenzahler haben. Um dir zu zeigen, was ich meine. Ich ziehe einfach zurück über den Gehrungsflansch und füge dann einige ähnliche Flansche hinzu, aber mit der Kantenflanschfunktion. Also werde ich Kantenflansch klicken. Und dann werden wir einige Flansche mit der gleichen Größe hinzufügen. Also werde ich es 60 Grad, 20 Millimeter lang machen und diese drei Kanten auswählen. Und dann, wenn wir OK drücken. Wir können hier im Mais sehen, ist, dass wir diese zunehmende Lücke haben. Wenn wir dieses Feature unterdrücken und dann zurück unter das möglicherweise Flansch-KE ziehen. Sie können sehen, dass die Lücke tatsächlich den ganzen Weg nach oben aufrechterhalten wird. Das ist also ein wirklich nützliches kleines Feature. Also, jetzt in der Ecke, haben wir das richtige Gehrungsgelenk. Und das ist eigentlich, wo Gehrung herkommt. Es ist ein Begriff in der Holzbearbeitung, wenn man zwei Holzstücke schräg miteinander verbindet. Also, das ist ein nettes kleines zusätzliches Feature ist sehr nützlich. Aber die Hauptverwendung für Gehrungsflansche ist, dass wir tatsächlich ein komplexeres Profil für eine Kante zeichnen können . Es muss nicht nur eine einzelne Linie oder ein Bogen sein. Lassen Sie uns die MIT Flanschskizze erneut bearbeiten, um dies zu demonstrieren Erweitern Sie also das Flansch-KE, und bearbeiten Sie dann die darunter liegende Skizze. Wenn wir dann Normal auf die Skizze hineinzoomen, und das ist, was wir im Moment haben, nur die einzelne gerade Linie, die bei 120 Grad abgewinkelt ist. Aber wir können tatsächlich noch viel mehr Details dazu hinzufügen. So könnte es das Linientool bekommen und so etwas hinzufügen. Ich werde nur einige Dimensionen hinzufügen, während ich gehe. Ich werde all diese zehn Millimeter machen. Und dann, wenn Sie fertig sind, gehen, um die Skizze zu verlassen. Und jetzt sollten Sie sehen, dass wir wirklich einen ziemlich komplexen Flansch haben, der den ganzen Weg um geht und in diesen Ecken richtig zitiert wird. So verbinden sich die Ecken im richtigen Winkel. Sie werden auch feststellen, dass, obwohl unsere Skizze scharfe Kanten hatte Wenn wir also die zugrunde liegende Skizze hier betrachten , haben wir die scharfen Ecken, die tatsächlich automatisch hinzugefügt wurden. Wir können dieses Teil auch durch Drücken der abgeflachten Taste abflachen. Und Sie können sehen, wie dieses Teil zu einem flachen Laken zusammengeklappt wird. Hoffentlich können Sie den Wert dieses Werkzeugs sehen, besonders wenn Sie mit etwas komplexeren Flanschformen arbeiten, kann es etwas länger dauern, um diese erste Skizze zu zeichnen. Aber stellen Sie sich vor, wie viele separate Kantenphalangen wir benötigt hätten, um diese Form zu schaffen. Und dann hätten wir immer noch nicht diese richtige Ecklücke gehabt. Um zusammenzufassen, können Sie mit dem Werkzeug „möglicherweise haben diese komplexen Flansche mit nur einer einzigen Skizze erstellen. Zuerst müssen Sie dieses Flanschprofil zeichnen. Und diese Skizze muss sich auf einer Fläche befinden, die senkrecht zur Kante liegt , an der Sie die Flansche wünschen. Anschließend können Sie die Skizze auswählen und dann das eventuell vorhandene Flanschwerkzeug auswählen, das sich hier auf der Blechsymbolleiste befindet. Wählen Sie dann einfach die Kanten an der Stelle aus, an der Sie den Flansch wünschen. Denken Sie daran, dass die Kanten nebeneinander liegen müssen. Wir können einfache Profile verwenden, also nur so etwas wie eine einzelne Linie und das wird Ihnen helfen die richtige Gehrung oder Eckspalt dort zu haben. Oder Sie können wirklich ziemlich komplexe Skizze verwenden, wie wir hier haben. Eine Sache, die bei den Mäusen zu beachten ist, ist ein Flansch, dass, obwohl Sie eine ziemlich komplexe Kante wie diese in festen Werken machen können, es schwierig sein könnte, tatsächlich alle diese Biegungen physisch zu machen ohne dass die Biegewerkzeuge auf verschiedenen Kanten. Also sollten Sie immer versuchen, über Dinge aus der Sicht der Herstellung nachzudenken. Im nächsten Video schauen wir uns die Säume an, die eine Möglichkeit sind, das Blatt auf sich selbst zu falten, um die Kanten Ihres Designs zu verbessern. 13. Saum: Hallo und willkommen zurück zum Blechkurs. Im letzten Video haben wir uns vielleicht Sprachen wie diese angesehen. Und in diesem kurzen Video werden wir auf ihn schauen Feature. Ein Schinken ist, wenn eine Kante auf sich selbst gefaltet wird. Und das ist ein Begriff, der eigentlich aus der Textilherstellung und Textilien stammt. Wenn Sie auf den Rand eines T-Shirts oder Gene oder viele Kleidungsstücke schauen, dann werden Sie in der Regel sehen, dass die Stoffe auf sich selbst gefaltet, um eine zerlumpte Kante zu vermeiden. Und das nennt man Schinken. In Blech. Selten ist es die gleiche Idee. So sieht ein typischer Schinken tatsächlich aus, obwohl es eine Reihe von verschiedenen Arten gibt. Sie können dies verwenden, um scharfe Kanten aus Ihrem Modell zu entfernen oder Unvollkommenheiten auszublenden. Und Sie können es auch verwenden, um eine Kante zu verstärken, da Sie die Dicke des Materials, das Säume in massivem Arbeitsblatt ziemlich einfach hinzuzufügen sind, verdoppeln . Also lass uns unseren Teil öffnen und wir haben immer noch alle diese Mäuse haben Flanschdetails. Lassen Sie uns diese löschen und auch jede zusätzliche Kante verschwindet. Also sollten Sie einfach wieder diese Basispilze haben, das sind 100 mal 200 Millimeter. Das einzige, was wir tun müssen, ist das Hand-Feature auszuwählen, das sich hier oben auf dem Blechhahn befindet. Und wie immer haben wir eine Menge verschiedener Optionen auf der linken Seite. Erstens müssen wir die Kante auswählen, an der wir tatsächlich die Hand hinzufügen möchten. Also lassen Sie uns diese kürzere Kante hier auswählen. Und Sie sollten eine Art Vorschau wie diese bekommen. Dann können wir die exakten Hanf-Parameter hier auf der linken Seite einstellen. Zunächst können Sie einstellen, ob sich das Material des Schinken innerhalb oder außerhalb des Basisflansches befindet. Wenn wir von der Seite schauen, können Sie diese erste Option sehen. Der Schinken ist vollständig in der Basis. Oder mit dieser Option, Material außen, wird der Schinken auf die Basis gegeben. Dann haben wir unter dem Typ von ihm vier verschiedene Optionen. Und hoffentlich sind diese kleinen Symbole ziemlich selbsterklärend. Der erste wird geschlossen genannt. Genau hier ist die Kante komplett auf sich selbst umgefaltet. Sie können festlegen, wie lange der Ordner Abschnitt ist, indem Sie diesen Wert hier anpassen. Und mit einer geschlossenen Option, wenn wir rechts m zoomen, haben wir hier immer noch eine sehr kleine Lücke, weil wir hier einen winzigen Biegeradius haben. Die zweite wird offen genannt, und das ist ziemlich ähnlich zu schließen, aber neben der Länge können wir auch den Abstand hier einstellen. Also könnten wir das eigentlich so etwas wie zwei Millimeter machen. Und auf diese Weise können wir festlegen, dass die zehn Millimeter für den Schinken tatsächlich auch die Außenseite der Biegung beinhaltet. Denken Sie daran, dass wir das auf zehn Millimeter eingestellt haben. Ich werde OK drücken, um diese Funktion zu erstellen und dann das Messwerkzeug zu holen. Wenn wir diesen geraden Abschnitt hier messen, dann ist er eigentlich nur acht Millimeter lang. Wenn wir hier auch die Außenseite der Kurve messen, sind das zwei Millimeter, also haben wir insgesamt zehn. Insgesamt haben wir also zwei Millimeter für die Band plus acht für den geraden Abschnitt gegeben zehn insgesamt. Wenn wir auf das Feature doppelklicken, können wir die Lücke auch direkt bearbeiten , anstatt den ganzen Weg zurück in dieses Bearbeitungsmenü zu gehen. Also, wenn ich diese Lücke auf eins ändere und dann wieder aufbaue. Jetzt sollten Sie in der Lage sein zu sehen, dass der gerade Abschnitt tatsächlich etwas länger ist , weil das Band hier kleiner ist. Aber insgesamt beträgt die Gesamtsumme noch zehn Millimeter. Lassen Sie uns gehen und die Hymne Funktion erneut bearbeiten. Und dann schauen Sie sich die dritte Option an. Das ist dieser hier nennt man Teardrop. Und mit diesem können Sie tatsächlich den Winkel des Bandes und den inneren Radius der Biegung einstellen . Versuchen wir es zuerst im Biegeradius. Also, wenn ich das auf zwei setze, können Sie sehen, dass es die ganze Kurve größer macht. Dann können Sie hier den Winkel einstellen. Und Sie sehen, wie ich den Winkel ändere, die Lücke unten hier bleibt die gleiche. Also müssen wir dort keine Länge festlegen. Dann haben wir endlich gerollt, was dem Teardrop ähnlich ist, aber wir haben hier eine komplett kreisförmige Kante ohne geraden Schnitt. Also statt dieser Tropfenform, die nach unten kam, um den Rest des Blattes zu treffen. Wir halten eigentlich nur am Ende des Rundabschnitts hier an. Und Sie können das mit dem Winkel hier auf der linken Seite einstellen. Sie können auch mehrere Kanten zu jeder dieser Saumoptionen hinzufügen , und Sie erhalten automatisch einen Eckentlastungsschnitt wie folgt. Und Sie können die Gehrungslücke tatsächlich ändern, wenn diese Option hier unten verfügbar ist. Um schnell zusammenzufassen, sind Säume im Grunde, wenn die Kante des Blattes auf sich selbst gebogen ist. Und das könnte sein, um es stärker zu machen, um es besser aussehen zu lassen. Oder einfach nur die scharfen Kanten abnehmen. Säume können hinzugefügt werden, indem Sie auf die Schinkenschaltfläche klicken, die hier ist, und dann die Kanten auswählen, an denen die Hymnen angezeigt werden sollen. Dann können Sie Ihre Parameter anpassen. Es gibt mehrere verschiedene Optionen. Und wenn Sie sich ein wenig Diagramme auf dem Symbol ansehen, erklären sie genau, was sich jeder der Parameter ändert. Im nächsten Video schauen wir uns Witze an, die im Grunde eine versetzte Zed geformte Biegung sind. Also sparen Sie Ihren Teil und ich werde Sie dann fangen. 14. Grundlegende Jogs: Das nächste, was wir uns ansehen werden, ist die Jog-Funktion. Ein Joggen ist ganz einfach nur eine Kombination aus zwei Kantenlunges. So wird das Blattmaterial versetzt und es macht eine grobe Zed-Form oder z, wenn Sie amerikanisch sprechen. Es sieht also irgendwie so aus. Dies kann verwendet werden, um die Kante von auseinander zu versteifen oder um die Kante etwas kleiner zu machen. Vielleicht, wenn Sie versuchen, eine LED zu machen, die in eine Basis passt, oder wenn Sie versuchen, zwei Teile zusammen mit einer flachen Außenfläche zu verbinden. In diesem Video werden wir einen Blick darauf werfen, wie Sie das Tool tatsächlich verwenden. Und dann zeigen wir im nächsten Video ein praktischeres, nützlicheres Beispiel. Öffnet den Teil, mit dem wir gearbeitet haben. Löschen Sie wie gewohnt alle Features außer dem Basisflansch. Also werde ich diese Saum-Funktion löschen. Also haben wir gerade den Basis-Flansch, der 100 mal 200 Millimeter ist. Das Jog-KE befindet sich hier auf der Registerkarte Blech , da ein Jog-Vorgang immer mit einer Skizze beginnt. Wenn wir also ohne Skizze auf die Jog-Funktion klicken, erhalten wir diese Nachricht hier auf der linken Seite. Wir können entweder eine vorhandene Skizze auswählen oder eine neue Fläche oder Ebene auswählen, auf der die Skizze gezeichnet werden soll. Wählen Sie diese obere Fläche des Basisflansches aus, um eine neue Skizze zu zeichnen. Wenn Sie also mit der linken Maustaste darauf klicken, zeichnen wir jetzt eine Skizze auf diesem Flansch. Und Sie können dies sagen, weil wir dieses Exit Sketch Symbol in der oberen rechten Ecke haben. Ich werde zu einem normalen zu sehen gehen. Denken Sie daran, dass Sie die Leertaste drücken können, um dieses Menü Ansicht zu öffnen. Also jetzt schauen wir direkt nach unten auf die Oberseite des Basisflansches. Wählen Sie dann das Linien-Werkzeug und wir werden nur eine Standardlinie zeichnen. Jetzt im Basisflansch von der oberen Kante senkrecht nach unten, bis zum unteren Rand, so etwas. Und dann werde ich das Smart Dimension-Tool verwenden. Und ich werde den Abstand von der Kante auf etwa 20 Millimeter einstellen. Also jetzt wird diese Linie die Position der Biegung des Jogs einstellen. Und wenn wir diese Skizze verlassen, gehen wir direkt in die Jog-Funktion. Jetzt haben wir ein paar Optionen auf der linken Seite. Die eigentliche Jog-Funktion wurde noch nicht erstellt. Und so legen wir einige dieser Optionen fest. Das erste, was wir tun müssen, ist die feste Fläche auszuwählen. Dies ist das Gesicht, das sich nicht bewegen wird, wenn das Medikament hinzugefügt wird. Stellen Sie also sicher, dass Sie in diesem Feld oben auf der linken Seite sind. Und dann wählen Sie diesen großen linken Bereich. Und Sie sollten sehen, dass eine Art Vorschau erscheint. Wenn wir den Joggen von der Seite betrachten, können wir diese grobe Art von zed-Form sehen, die ich erwähnt habe. Und wenn wir genauer hinschauen, können wir diese beiden versetzten Kantenflansche sehen, die ich bereits erwähnt habe. Also haben wir den ersten hier, und dann gleich danach haben wir den zweiten hier. Und wenn wir hier zur Seitenansicht gehen, können wir sehen, dass, obwohl wir das zusätzliche Material hier in der Kurve haben, wir am Ende keine Länge verloren haben. In diesem Fall fügt das Jog-Feature tatsächlich Material in diesem Biegebereich hinzu. Wie üblich, gibt es hier auf der linken Seite viele Optionen, wir können die Richtung des Witzes hier ändern, ob es nach oben oder unten geht, einfach durch Drücken dieser Taste. Wir können die Lücke hier ändern. Und wir können ändern, wie die Lücke tatsächlich gemessen wird, indem wir diese drei Tasten verwenden. Die kleinen Bilder auf den Icons zeigen Ihnen genau, was dort gemessen wird. Also dieser erste ist von der Oberseite der Basis, verschwindet nach außen des Kännchens. Die zweite ist von der Oberseite des Basisflansches bis zur Innenseite des Jogs. Und man sollte sehen, dass sich der Jogg dort etwas höher bewegte. Und dann ist die dritte Option die Gesamtgröße des Kännchens. Es ist also von der Unterseite des Basisflansches bis zur Oberseite des Jocks. So können Sie wählen, was auch immer Sie wollen. Es liegt wirklich an dir. Und ich bleibe nur bei der ersten. Wenn wir der Band kein zusätzliches Material hinzufügen wollen, können Sie tatsächlich besitzen. Überprüfen Sie diese feste projizierte Länge Dollar. Also, jetzt solltest du sehen, dass wir am Ende eine kleine Lücke haben. Das liegt daran, dass das zusätzliche Material tatsächlich in der Kurve verbraucht wurde. Und wenn wir hier zwischen den verschiedenen Lückenoptionen wechseln, sollten Sie sehen, dass sich die Länge dieses zusätzlichen Teils des Auftrags ändert, da sich die Länge der Biegung ändert. So können Sie die Länge fixieren oder nicht. Es liegt wirklich an Ihnen, abhängig davon, was Sie erstellen möchten. Wir können hier auch die Stellenposition einstellen. Und wieder, die Symbole sagen Ihnen genau, was passiert. Also auf diesem ersten haben wir die Kurvenmittellinie auf der Skizze, die er gezeichnet hat. Dieser hat das Material in der Skizze und wir können sehen, dass es in der Vorschau leicht geändert wird. Dieser hat das Material außerhalb der Skizze, und dann hat dieser das gesamte Band außerhalb der Skizze. Das war also ein ziemlich Standard-Optionen in allen Bereichen Blech. Wie immer hängt also davon ab, was Sie verwenden möchten , genau davon ab, was Sie erreichen möchten. Und dann endlich können wir hier den Winkel einstellen. Wir haben momentan 290 Grad Kurven, eine hier und eine hier. Aber wir können dies leicht ändern, zum Beispiel, auf 60. Und jetzt habe ich hier bis zu 60 Grad Kurven. Und wenn wir OK drücken. Dieses Jog-KE wird unterhalb des Jog-KE in der Feature-Baumstruktur erstellt. Wir haben die Skizze, wo der Jogg begann, und dann haben wir die beiden eigentlichen Job-Biegen. Dies deckt also die eigentliche Theorie des Merkmals ab. Und um schnell zusammenzufassen, ist Joggen eine ziemlich einfache Funktion zu verwenden, oder Sie müssen tun, ist eine Skizze zu zeichnen, wo Sie den Job haben wollen. Wählen Sie dann das Jog-Tool aus. Dann müssen Sie nur die feste Fläche, Art des gewünschten Auftrags, die genaue Position und dann den Winkel und auch die Lückenversätze einstellen. Im nächsten Video werden wir einen Blick darauf werfen, wie Sie dies in einem etwas praktischeren Rahmen nutzen können . 15. Jogs – Ein praktisches Beispiel: Im vorherigen Video haben wir die Jog-Funktion vorgestellt und wir haben uns angesehen, wie Sie dies theoretisch nutzen können. Aber in diesem Video werden wir einen Blick auf eine praktischere Anwendung werfen. Es könnte ein bisschen leichter zu verstehen sein. Öffnen Sie das Basisflansch-Par und löschen Sie einfach alle zusätzlichen Jog-Features oder irgendetwas. Nur damit wir diesen einzelnen Basis-Flansch wieder haben. Sie müssen nicht mit dieser Demonstration folgen, ist wirklich an Ihnen, um Ihnen zu zeigen, wie wir das nutzen können. Erstens werde ich ein paar zusätzliche Bands hinzufügen. Also werde ich den Kantenflansch bekommen. Und ich werde Flansche an diesen beiden kurzen Kanten hinzufügen, 90 Grad rausfahren und 50 Millimeter auf beiden Seiten sagen. Dann werde ich zwei weitere Kantenflansche an der Spitze dieser Kantenphalangen hinzufügen. Wir wollen also, dass die Flansche in die Mitte kommen. Wir wollen, dass sie sich beinahe berühren. Diese Zahl kann sich je nach Ihren genauen Ben-Einstellungen ändern. Aber für mich werden 100 Millimeter sie genau in der Mitte berühren. Wir wollen nicht ganz, dass sie sich berühren, weil wir sonst das Teil nicht abflachen können. Also werde ich es auf 99 Millimeter hinlegen. Jetzt haben wir gerade eine kleine Lücke in der Mitte. Stellen wir uns also vor, wir versuchen, eine Art offener Box zu machen, aber wir wollen, dass diese beiden oberen Flächen irgendwie miteinander verbunden werden. Sonst könnte diese ganze Sache ein bisschen schwach sein und diese straffen Gesichter oder wahrscheinlich ein wenig klappen, einfach nicht sehr stark sein. Also in der Theorie könnten wir einfach diese beiden Ränder verlängern. Also haben wir da eine wirklich kleine Lücke. Sie wären etwa einen halben Millimeter oder so und verschweißen sie dann zusammen. Aber eigentlich haben wir eine sehr kleine Phase. Es gibt nur einen Millimeter dick, also seien Sie sehr schwer, diese genau zu schweißen. Wenn wir also die Jog-Funktion verwenden, können wir tatsächlich diese Kanten überlappen und wir können dort viel mehr Platz bekommen , dass wir entweder gut zusammen sehen oder vielleicht sogar ein paar Schrauben oder Nieten oder so etwas hinzufügen können . Um dies zu tun, lassen Sie uns einen Joggen hinzufügen. Diesmal werde ich zuerst die Skizze zeichnen. Also werde ich eine Skizze auf diesem oberen Gesicht beginnen. Wechseln Sie zu einer Ansicht von oben nach unten. Und dann bekomme ich das Linienwerkzeug und zeichne einfach eine Linie vom oberen bis zum unteren Rand. Und ich werde es auf 20 Millimeter von der Kante so einstellen. So sieht es in drei Tagen aus. Wir haben gerade diese Linie den ganzen Weg parallel zur Kante. Dann müssen wir nur die Witzfunktion auswählen. Wir können das aus der Skizze heraus machen. Gehen Sie also auf die Registerkarte Blech und wählen Sie einfach das Jog-KE aus. Jetzt müssen wir die feste Fläche auswählen. Also lassen Sie uns den linken Bereich wieder auswählen. Und du siehst, dass wir diese Vorschau bekommen. Wenn wir nun in eine Seitenansicht gehen, können wir sehen, was etwas klarer passiert. Von dieser Seite werde ich die Jog-Richtung umkehren. Also ist das Joggen tatsächlich in der Box. Also werde ich auf dieses Feld in umgekehrter Richtung klicken, und jetzt ist der Krug drin. Dann wollen wir für die eigentliche Jog-Richtung nicht, dass die Teile genau berühren. Wir wollen nur eine kleine Lücke, vielleicht einen halben Millimeter. Also schreiben wir in 0,5 Millimeter dort. Und dann werde ich den Winkel auf 90 Grad einstellen , weil das wahrscheinlich als Standard erscheinen wird. Und dann für die tatsächliche Dimensionsposition werde ich diese Insider-Option wählen. Also sollte diese Lücke jetzt einen halben Millimeter betragen. Aber wenn wir uns unsere Vorschau ansehen, wissen wir, dass das Blatt einen Millimeter dick ist. Wenn man sich diese Lücke anschaut, kann es auf keinen Fall einen halben Millimeter betragen. Es scheint vielleicht 2,5 oder sogar drei Millimeter zu sein. Irgendetwas stimmt nicht mit unserem Job hier. Und der Grund dafür ist, dass wir einen Biegeradius von einem Millimeter saß haben. Also haben wir hier einen Millimeter-Ben, und dann haben wir hier noch ein Millimeterband. Also ist der Mindestabstand für diese 290 Grad ein Millimeter Kurven diese 290 Grad ein Millimeter Kurventatsächlich größer als der halbe Millimeter, den wir saßen. Die einzige Möglichkeit, diese Lücke weiter zu reduzieren, besteht darin, den Jog-Winkel zu ändern. Wenn wir hier auf der linken Seite gehen und den Winkel anpassen, können Sie sehen, dass die Lücke jetzt abnimmt, weil sich der Winkel der Biegung ändert. Wenn wir den Winkel nach unten reduzieren, können wir irgendwann sehen, obwohl die Winkel nach unten gehen, die Lücke nicht kleiner wird. Also muss die Lücke jetzt einen halben Millimeter betragen. Und das sieht gut aus, wenn man sich die Blechdicke anschaut, die. Also lassen Sie uns jetzt noch einmal bearbeiten und lassen Sie uns den Jog-Winkel auf 60 Grad einstellen, was uns die halbe Millimeter-Lücke dort geben sollte. Und wenn das alles gut aussieht, können wir OK drücken, um diese Witzfunktion hinzuzufügen. Also jetzt haben wir diesen Offset-Jog-Bereich. Wir können die andere Seite des Blattes verlängern, um das zu bedecken. Also haben wir eine Überlappung. Beginnen wir eine Skizze auf dieser oberen Fläche. Sie können auch vergrößern und diese kleine Fläche auswählen und konvertieren Objekte verwenden und dann einfach eine einfache Extrusion durchführen. Aber lassen Sie uns eigentlich von diesem großen oberen Gesicht beginnen und dann können wir einen Wasserhahn benutzen. Also werde ich zu einer normalen Ansicht gehen und dann werde ich ein Eckrechteck verwenden. Ich werde von der oberen Ecke Ecke hier auf der rechten Seite beginnen. Und ich gehe runter und ist hier fertig, was die Unterseite der Band auf der Jog-Sektion ist. Und wenn wir in 3D schauen, können Sie das ein bisschen deutlicher sehen. Es wird die andere Hälfte nicht berühren, aber es wird ziemlich nah sein. Und jetzt können wir einfach eine Registerkarte hinzufügen. Dies ist also ein gutes Beispiel dafür, wann Sie die Tab-Funktion verwenden könnten. So können wir auf die Blech-Symbolleiste gehen und einfach Basisflansch Schrägstrich Tab drücken und dann OK drücken. Und jetzt haben wir diesen zusätzlichen Abschnitt hinzugefügt. Jetzt können wir sehen, dass wir immer noch die bündige äußere Oberfläche oben auf der Box haben, und jetzt haben wir eine ziemlich große Überlappungsfläche. Und wie gesagt, könnten wir dies verwenden, um Schrauben durch oder Nieten zu erkennen, zu schweißen oder anzubringen. Um wieder zusammenzufassen, fügt das Jog-Feature zwei Bänder hinzu, um einen versetzten Abschnitt des Blattes zu erstellen. Und Sie können dies verwenden, um eine Kante zu verstärken, ohne zu viel Dicke hinzuzufügen. Oder machen Sie vielleicht eine Überlappung in Abschnitt wie diesem hier. Um das Jog-KE zuerst zu erstellen, benötigen Sie eine einzelne Linie in einer Skizze. Dann können Sie das Jog-Feature verwenden und eine feste Fläche auswählen, die sich nicht bewegt. Und dann können Sie die Parameter anpassen, Dinge wie den Jog-Offset, Richtung, Position und den Winkel. Denken Sie daran, wenn Sie einen sehr kleinen Offset mit dem Job haben, dann müssen Sie möglicherweise mit den Winkeln spielen, um den korrekten Offset zu erhalten. Im nächsten Video schauen wir uns skizzierte Kurven an, die den Joggen ähnlich sind, aber sie verwenden nur eine einzige Biegung. Also gibt es eigentlich ein bisschen einfacher. 16. Skizzierte Bennung: Willkommen zurück zum Kurs für solide Arbeitsbleche. In diesem Video werden wir uns die skizzierten Ben ansehen. Nun sind dies Bänder, die in einer sehr ähnlichen Weise wie die Witz-Funktion gemacht werden, aber sie geben uns nur ein einziges Band statt der beiden Offset-Biegungen, die wir mit dem Job bekommen. Sie sind ziemlich einfach zu bedienen und sie sind ziemlich ähnlich wie die Jog-Funktion darin, dass wir erstens nur eine einzelne Skizzenlinie für die Bank benötigen. Also lasst uns unsere Datei öffnen, mit der wir arbeiten werden. Und wie üblich können wir alle Features außer dem Basisflansch löschen. Also sollten wir nur einen einzigen Basisflansch wie diesen haben. Dann lassen Sie uns eine Skizze auf dieser oberen Fläche beginnen, indem Sie darauf klicken und die Skizze drücken. Und dann gehen Sie zu einem normalen zu sehen wie dort. Also schauen wir gerade nach unten auf den Basis-Flansch von oben. Dann können wir als nächstes das Linientool bekommen. Und lassen Sie uns einfach eine vertikale Linie von der oberen Kante des Basisflansches nach unten zeichnen . Dann können wir die Dimension festlegen, sage ich als 40. Es sollte also etwa so aussehen. Jetzt können wir innerhalb der Skizze skizzierte Biegung wählen. Es ist dieser hier direkt unter dem Joggen. Und hier auf der linken Seite bekommen wir einige Optionen, die dem Job sehr ähnlich sind. Das erste, was wir tun müssen, ist die feste Phase zu wählen. Das ist also das Gesicht, das nicht Ben sein wird, sich nicht bewegen wird. In diesem Fall wählen wir diesen linken Abschnitt. Und dann können wir auf der Vorschau sehen, im Grunde ist eine Band nur unsere Hilfe, wo dieser Skizzenkauf gezeichnet wird. Wie immer haben wir alle verschiedenen Ben Positionsoptionen. Hier haben wir Biegung Außenmaterial, Außenmaterial innen und Ben Mittellinie. Dann können wir hier die Richtung und den Winkel ändern. Und dann können wir den Biegeradius und die Biegezugabe ändern, wenn nötig. Wenn Sie OK drücken, wird das Skizzenband gerade hinzugefügt. Dann haben wir hier im Entwurfsbaum das eigentliche Skizzenbiege-KE. Und dann unten haben wir die Skizze selbst, das ist die Linie drin, und dann haben wir die Kurve selbst. Sie können das KE auch auswählen, bevor Sie eine Skizze zeichnen. Und es wird Sie auffordern, eine neue Skizze zu zeichnen. So könnten wir so etwas zeichnen. Ich werde von oben zeichnen und eine abgewinkelte Linie hinzufügen, so etwas. Dann können wir die feste Fläche , den großen Abschnitt in der Mitte wieder wählen und OK drücken. Und jetzt wird diese abgewinkelte Biegung hinzugefügt. Und dieses Band hier ist ein gutes Beispiel dafür, warum wir diese Skizzenbiegeoption verwenden könnten. Es ist viel einfacher, diese Art von abgewinkeltem Band zu erstellen. Wenn wir dies nur mit einem Kantenflansch machen wollten, müssten wir wahrscheinlich zuerst diese Ecke abschneiden und dann einen Kantenbündel hinzufügen. Es ist also nur eine zusätzliche Operation, die Sie nicht wirklich brauchen. Ein weiterer Vorteil der Verwendung von Skizzenbändern ist, dass wir immer die genaue Größe des anfänglichen Flachblattes kennen können . Also, wenn ich vor diesem Band zurückziehe, dann wissen wir, dass dieser Basis-Flansch immer 100 mal 200 ist, egal welche Bandbreite pro darauf. Wenn wir mit diesem Basisflansch begonnen und dann Kantenphalangen zwei bei hinzugefügt haben, je nachdem, wo die Biegungen wir positioniert sind, können wir eine etwas andere Gesamt-Standorte erhalten. Im Allgemeinen müssen Sie nicht wirklich über dieses Problem nachdenken, weil es nur wirklich ins Spiel kommt , wenn Sie eine Nicht-Standard-Kurvenzulage und etwas Nicht-Standard-Bands haben. Und dann ist es normalerweise nur ein sehr kleiner Unterschied, aber es ist nur etwas, das man berücksichtigen und sich dessen bewusst sein muss. Wenn die Genauigkeit Ihres Endteils sehr wichtig ist, sollten Sie vielleicht unser flaches Stück skizzieren und dann skizzierte Bänder hinzufügen, anstatt Kantenflansche zu verwenden. Also, um zusammenzufassen, ist eine Skizzenbiegung so einfach wie es klingt. Es ist nur ein Band entlang einer Skizzenlinie. Sie können entweder zuerst die Linie skizzieren und dann das KE auswählen. Oder Sie können das KE auswählen und dann eine Skizze als Teil des KE zeichnen. Anschließend können Sie die feste Phase und die Biegedetails auswählen. Im nächsten Video schauen wir uns Kreuzbrüche an. Es wird ein ziemlich kurzes Video sein, weil diese sehr spezialisiertes Feature sind. 17. Crossbreak: Hallo, willkommen zurück auf dem Kurs. In diesem Video werden wir uns Kreuzbrüche ansehen. Dies sind ziemlich spezialisierte Funktionen und ziemlich einfach in SolidWorks. Also sei einfach ein kurzes Video. Aber im Grunde über Bruch ist eine leichte Biegung, die zu einem flachen Blatt hinzugefügt wird, um ihm mehr Festigkeit zu geben und es steifer zu machen. Oft ist dies in Form von zwei sich überlappenden Bändern, die ein X bilden, das dadurch geformt wird. Und das macht den Weg einfach etwas stärker. So können Sie leichteres, dünneres, günstigeres Material verwenden. Und Sie haben es wahrscheinlich bei Dingen wie Lüftungskanälen gesehen , die in SolidWorks durchbrechen, ist sehr einfach. Lassen Sie uns einfach auseinander öffnen und alle Features außer dem Basisflansch löschen. Dann können Sie einfach auf Kreuzbruch klicken und die Fläche auswählen, in der wir die Pause hinzufügen möchten. Und Sie werden sehen, dass diese beiden gelben Vorschaulinien angezeigt werden, die die Biegung im Kreuzbruch darstellen. Nun ist eine Sache, die über das Kreuzbrems-KE zu beachten ist, dass es die Geometrie des Modells überhaupt nicht verändert. Es nimmt also keine Biegungen oder Änderungen am physikalischen Modell vor. Also, wenn ich OK drücke, um das hinzuzufügen, das einzige, was hinzugefügt wird, diese beiden Linien auf der Oberfläche. Diese stellen das Cross-Produkt dar, aber sie biegen nichts im Modell. Sie sind nur wegen der 2D-Zeichnung hier. So können wir sehen, wo der Kreuzbruch hinzugefügt werden sollte , wenn das Teil im wirklichen Leben physisch gemacht wird. Wenn wir nun den Kreuzbruch bearbeiten, können wir den Radius und den Bruchwinkel sowie die Richtung anpassen. Aber Sie werden sehen, wenn wir diese ändern, nichts ändert sich in der Vorschau. Dies ändert sich im Modell nicht. Es wird nur auf den Biegenotizen in der 2D-Zeichnung angezeigt. Um dies ein bisschen deutlicher zu demonstrieren, werde ich eine sehr schnelle Zeichnung von diesem Teil machen. Sie müssen diesem Teil nicht folgen. Also gehe ich zur Datei, mache Zeichnung aus Teil, werde nur eine Standard-Blattgröße auswählen. Und dann ziehe ich einfach dieses flache Muster ein. Und Sie sehen hier, wir haben diese Linien, die zeigen, wo der Kreuzbruch ist. Und wir haben diese Biegenote, die die Richtung, den Winkel und auch den Radius angibt . Wenn wir also diese Optionen im Kreuzbrems-KE im Modell ändern, ändert sich hier die Biegenotiz. Nun, wenn ich zurück zu dem Teil gehe, eine letzte Sache, um es dir zu zeigen. Eine der häufigsten Arten von Kreuzbruch ist diese x j. Aber wir können diese Zeilen tatsächlich bearbeiten, wenn wir müssen. Und wir können eine benutzerdefinierte Form machen. Bearbeiten Sie dazu das Kreuzbrems-KE. Und dann klicken Sie hier, wo es heißt, Querprofil bearbeiten. Wenn Sie dies tun, erhalten Sie dieses Popup, das besagt, dass die Skizze gültig ist Fenster-App auf den Weg verschieben kann. Jetzt können wir die Skizze anpassen, wenn wir wollen. Möglicherweise müssen Sie einige der Beziehungen löschen, um die Linien zu ziehen. Aber du könntest so etwas tun. Sie sehen, dass die Skizze immer noch gültig ist. Eine Sache zu beachten ist, dass die Enden dieser Linien immer die äußeren Kanten des Gesichts berühren müssen. Wenn ich diesen Punkt verschiebe, dann sehen Sie, dass wir hier oben eine andere Nachricht bekommen. Hier steht einer der Endpunkte der Crossbreed-Skizzen, nicht an den Flächenkanten. Alles, was Sie tun müssen, ist, es zurück zu diesem Rand zu ziehen. Und dann sollte es sagen, dass die Profilskizzen wieder gültig sind. Und dann können Sie auf Fertig stellen klicken, um Sie erneut anzuzeigen. Wenn sich einer der Endpunkte nicht auf der Kante befindet, können Sie hier nicht auf Fertig stellen klicken. Es war also nicht wirklich erlaubt, dass Sie hier einen Fehler machen. Das sind also Kreuzbrüche, eine ganz einfache Funktion. Um schnell zusammenzufassen. Kreuzbrüche werden verwendet, um die Auseinandersetzung steifer zu machen. Und in Solid Works werden sie nur hinzugefügt, indem Sie auf Kreuzbruch klicken und dann die Fläche auswählen und dann die Parameter anpassen. Sie können auch das Profil der Unterbrechung ändern, wenn Sie möchten. In SolidWorks ändert das Hinzufügen über Bremse die Geometrie Ihres Modells nicht. Es nimmt also keine Änderungen am 3D-Modell vor. Bietet Ihnen nur eine visuelle Darstellung , wo dieser Kreuzbruch während der Herstellung hinzugefügt wird. Im nächsten Video schauen wir uns gewegene Flansche an, die einem Gehrungsflansch ähnlich sind. 18. Flange mit gewölbten Flange: Hallo, willkommen zurück auf dem Kurs. Wir haben jetzt einige der Blechwerkzeuge gelernt. Und der nächste, den wir auschecken werden, nennt man den gepeilten Flansch. Mit dieser Funktion können Sie, wie der Name schon vermuten lässt, einen Flansch entlang eines Pfads ziehen. Es ähnelt also einer gepeitschten Bossbasis oder einem fegten Schnitt bei normaler Modellierung. Also auch ziemlich ähnlich wie ein Gehrungsflansch, aber ich werde dir später im Video einen Unterschied zeigen. Dies ist ein ziemlich spezialisiertes Werkzeug, also werden wir uns nur ganz kurz ansehen. Wie Sie wahrscheinlich wissen, benötigen Sie zwei Elemente, um einen Sweep-Leerraum oder einen Sweep-Schnitt zu erstellen . Sie benötigen ein Profil, und dann müssen Sie dieses Profil trainieren. Öffnen Sie Ihr vorheriges Teil. Und wenn Sie noch diese Kreuzbremsfunktion haben, können Sie einfach diese oder andere Funktionen löschen. Also haben wir gerade wieder den Basis-Flansch bekommen. Das erste, was wir brauchen, um einen Sweep-Flansch zu erstellen, ist eine Profilskizze. Dies ist im Wesentlichen das Flanschprofil. Also werde ich hineinzoomen. Wir beginnen hier mit der Skizze zu dieser kleinen Phase. Und dann gehe ich normal zu, dann hole ich das Linienwerkzeug und zeichne das Flanschprofil. Es spielt keine Rolle, ob Sie scharfe Ecken haben. Diese werden automatisch abgerundet. Ich werde ein paar kluge Dimensionen hinzufügen. Sagen wir einfach 3020. Und dann können wir die Skizze verlassen. Und wenn man es in 3D betrachtet, sieht es so aus. Das wird nur das Profil für unseren neuen Flansch sein. Wenn dies ein normaler Sweep wäre, würden wir auch eine Art Pfadskizze brauchen, um das allein zu packen. Aber in diesem Fall können wir tatsächlich nur die Kanten direkt verwenden. Alles, was wir tun müssen, ist auf den Schweißflansch auf der Blechlasche zu gehen. Dann wählen wir in dieser ersten Box das Flanschprofil, das wir gerade gezeichnet haben. Und dann können wir in der zweiten Box hier die Kanten auswählen, an denen wir diesen Flansch wollen. Und wir können den ganzen Weg so herumlaufen. Und das erste, was Sie vielleicht bemerken, ist, dass wir in der Ecke jetzt diese schöne Kurvenecke haben. Und wenn wir diese vierte Kante hinzufügen, können wir tatsächlich ein vollständig geschlossenes Profil haben. Wir haben alle üblichen Optionen hier auf der linken Seite, die Flanschposition, die Biegezugabe, Dinge wie diese. Und wenn Sie damit zufrieden sind, wie das aussieht, können wir OK drücken, um diese Funktion hinzuzufügen. Wir können diesen Teil tatsächlich abflachen. Und hier können wir alle Bandlinien sehen. Wenn wir versuchen, dies mit einem traditionellen Biegeprozess zu biegen, dann würde es wahrscheinlich nicht wirklich funktionieren. Du müsstest so etwas wie Stempeln verwenden. Der Unterschied zwischen diesem und dem vielleicht gefallenen Flansch besteht darin, dass er die Ecken nicht gehrt, also fügt es keine Biegeentlastung in der Ecke hinzu , dass es mit diesem kreisförmigen Band den ganzen Weg herum geht. Also, wenn ich jetzt diesen Schweißflansch unterdrücke, aber dann verwende ich die gleiche Profilskizze, um einen Gehrungsflansch zu erstellen und dann die gleichen Kanten wie diese auszuwählen. Sie können sehen, dass wir jetzt eine ziemlich ähnliche Form haben, aber die Ecken sind sehr unterschiedlich. Wir haben diese Schnitte hier in der Ecke. Dies ist besonders offensichtlich, wenn wir es abflachen. Wir haben diese Ausschnitte in der Ecke, die vielleicht verschweißt werden müssen. Aber dieses Teil ist möglicherweise einfacher zu biegen, je nachdem, welche Art von Biegeprozess Sie verwenden. Je nachdem, was Sie wollen, dass Ihr Endprodukt zu tun, und wahrscheinlich noch wichtiger, wie Sie es schaffen. Sie können diese beiden verschiedenen Optionen, den Schweißflansch und den vielleicht Flansch verwenden , um ein ähnliches Ergebnis zu erzielen, aber mit diesem wichtigen Unterschied der mächtigsten Ecken dort. So, um zusammenzufassen, ein Schweißflansch ermöglicht es Ihnen ein Flanschprofil entlang eines oder mehrerer H0 ist ähnlich wie ein Swept über den Raum. Um es zuerst verwenden zu können, müssen Sie eine Profilskizze erstellen, die für die Flansche verwendet wird. Dies können Linien und Bögen sein. Und dann können Sie diese Skizze zusammen mit den Kanten verwenden, um das Schweißflansch-KE zu erstellen. Diese Funktion fügt in den Ecken kein Ben-Relief hinzu. In dieser Hinsicht ist es anders als der vielleicht Flansch, an dem das wirklich abhängt, aber beide sind in ihrem eigenen Recht nützlich. Im nächsten Video werden wir uns die Falt- und Entfaltungsfunktionen ansehen, die irgendwie mit dem abgeflachten Feature zusammenhängen, aber mit einigen sehr wichtigen Unterschieden. 19. Falte und Fold auffalten: Hallo, willkommen zurück zu den Blechkernen. Das nächste Feature, das wir uns ansehen werden, ist die Funktion „Falten und Entfalten“. Dies ermöglicht es Ihnen, Biegungen zu falten und zu entfalten, wie der Name schon sagt. Aber bevor wir tatsächlich darauf eingehen, öffnen wir unser Modell und löschen alle vorherigen Features. Also vielleicht ein Schweißflansch, vielleicht hat er Flansch, nur so haben wir einfach diese Basis-Flanschfunktion wieder so. Dann fügen wir jeder dieser vier Ecken eine Kante hinzu. Also zuerst werde ich diese Ecken auswählen, indem ich die Strg-Taste gedrückt halte und mit der linken Maustaste darauf klicke. Und dann wähle ich Kantenflansch aus. Und lassen Sie uns sagen, 50 Millimeter nach oben und 90 Grad. Und es spielt keine Rolle, welche Flanschposition Sie verwenden. Dies sollte uns eine ziemlich einfache Box geben, die so aussieht. Jetzt können wir die Funktionen falten und entfalten, diese Ben einfach falten und entfalten. Sie können hier oben gefunden werden. Um es zuerst zu benutzen, lassen Sie uns versuchen, entfalten. Klicken Sie also auf Entfalten und wählen Sie dann eine feste Phase aus. Das ist also das Gesicht, das sich nicht bewegt. Wählen wir die Lodge-Grundflanschfläche in der Mitte aus. Wählen Sie dann die Biegungen aus, die Sie abwickeln möchten. Sie müssen die eigentliche Biegung selbst auswählen. Sie sehen, ich kann den Flansch hier nicht auswählen, kann einfach die Biegung auswählen. Und wir können hier auf der linken Seite sehen, dass es Randbiegen eins sagt. Wenn wir dann OK drücken, wird diese Biegung gerade entfaltet. Wenn Sie das Abwicklungs-KE erneut bearbeiten, können Sie auch auf diese Schaltfläche klicken, um alle Biegungen zu sammeln , die automatisch alle Biegungen im Modell auswählen. Und dann, wenn Sie OK drücken, werden alle auf einmal entfaltet. In diesem entfalteten Zustand können wir dies verwenden, um Änderungen im flachen Modell vorzunehmen. Und das ist besonders nützlich, wenn Sie versuchen, Schnitte über Bands oder solche Dinge zu machen. Zum Beispiel werde ich eine Skizze auf dieser oberen Fläche beginnen. Ich hole das Kreiswerkzeug und zeichne einen Kreis, so etwas. Machen Sie einen extrem Kurt und verknüpfen Sie ihn mit der Dicke, so geht es den ganzen Weg durch. Also jetzt, wenn wir die Kanten Backup wieder falten, werden diese Schnitte auf die gefalteten Kanten übertragen werden, um die Fehlerfunktion zu verwenden. Es ist im Grunde das Gegenteil des Entfaltungsmerkmals. Klicken Sie auf das Symbol und wählen Sie dann erneut die feste Fläche aus. Dann können wir entweder die Bänder einzeln auswählen oder wieder auf Sammelgut Ben drücken und OK drücken. Und jetzt sind diese Kanten wieder aufgebogen. Also, jetzt ist die kreisförmige Kurve im Grunde wickelt um die Biegung, so dass Sie dies möglicherweise nicht für jeden Schnitt über ein Band benötigen, aber es kann nützlich sein, wenn Sie Schnitte machen, die nicht bei 90 Grad sind oder wenn Sie auf ungewöhnliche Form ausschneiden, Es kann Fälle geben, in denen es nicht möglich ist, das zu zählen, was Sie brauchen, oder leicht auszuschneiden, was Sie im zusammengefalteten Zustand benötigen. Also zum Beispiel, wenn wir versucht, einen Kreis auf dieser Seite in der gefalteten Upstate zu schneiden, wird es ungefähr die gleiche Größe machen. Wir schneiden nach oben um ungefähr die gleiche Menge. Wir können von oben sehen. Das sieht gut aus. Aber von der Seite haben wir nicht dieses gekrümmte Profil oben. Wenn wir dann rpart abflachen würden, können wir vielleicht ein anderes potenzielles Problem sehen. Wenn Sie dies zunächst aus einem flachen Blatt machen würden. Das sehen wir hier auf der rechten Seite. Wir könnten das wahrscheinlich ziemlich leicht mit dem Bohrer ausschneiden. Aber die Form auf der linken Seite, es wäre viel schwieriger für Kurt, es sei denn, Sie hätten so etwas wie einen Laserschneider. Wie bei den meisten dieser Tools gibt es verschiedene Szenarien, die Sie für verschiedene Funktionen verwenden können, abhängig davon, was Sie für Ihr Endprodukt benötigen und wie Sie Hersteller werden. Um zu versuchen, Ihre Modellierung zu beschleunigen, sollten Sie versuchen, darüber nachzudenken, ob Sie tatsächlich Falte und Entfalten verwenden müssen, oder ob Sie einfach direkt über das gefaltete Teil schneiden können. Nun, bevor wir zusammenfassen, denken Sie vielleicht, warum können wir nicht einfach die abgeflachte Funktion verwenden? Sicherlich ist das eine viel einfachere Möglichkeit, sich zu entfalten, Ihr gesamtes Modell zu entfalten. Nun, flachen ist in gewisser Weise eine Besonderheit, weil es immer am Ende Ihres Blechteils sitzt. Und das Klicken auf den flacheren Button unterdrückt oder überrascht diesen Teil im Grunde nicht. Wenn es also unterdrückt ist, wird das Modell abgeflacht und wenn es unterdrückt wird, wird das Modal gefaltet. Wenn wir das Modell so abflachen und dann einen Schnitt hinzufügen würden. Sie können sehen, dass es in der flachen Version gleich aussieht. Aber jetzt, wenn wir drücken abgeflacht gegen eine Wiederfaltung auseinander, kann sehen, dass Kurt wurde automatisch unterdrückt. Und das liegt daran, dass es sich um ein untergeordnetes Feature handelt, das flache Pan-Feature. Wenn die flache Pfanne unterdrückt, dass schneidet auch unterdrückt. Das abgeflachte KE ist also eigentlich nur das letzte Feature Ihres Modells. Sie sollten es nur wirklich generell verwenden, um Ihre Teile für eine 2D-Zeichnung zu glätten oder um zu überprüfen, ob die Teile tatsächlich aus einem Blatt hergestellt werden können. Idealerweise sollten Sie danach keine Funktionen mehr haben. Obwohl gesagt, dass, wie er lernen, Blech ein bisschen mehr als könnte seltene Gelegenheiten, wenn Sie Schnitte und Dinge nach der Abflachung hinzufügen. Aber im Idealfall sollten Sie die Falt- und Entfaltungsfunktionen verwenden. Um zusammenzufassen, kann Ordnerentfaltung verwendet werden, um Teile des Modells abzuwickeln und abzuprallen. Und das kann sehr nützlich sein, wenn Sie über Biegungen schneiden, besonders wenn Sie ungewöhnliche Formen oder ungewöhnliche Biegungswinkel verwenden. Um die Funktionen zu nutzen, klicken Sie einfach auf Ordner entfalten. Wählen Sie dann die feste Phase aus, und wählen Sie dann die Biegungen aus. Sie möchten einen Ordner entfalten. Sie können auch die Taste Alle Bänder sammeln drücken, um automatisch alle entsprechenden Biegungen im Modell zu erhalten. Sie sehen, dass sich Features etwas von dem abgewickelten Feature unterscheiden , da sie überall im Modell verwendet werden können und Sie Objekte hinter ihnen haben können. Während das abgeflachte Feature nur am Ende des Modells verwendet werden sollte, idealerweise ohne weiteres im Konstruktionsbaum. Im nächsten Video schauen wir uns Gosset's an, die im Grunde ein Grat sind, der über eine Kurve geht, um es zu stärken. 20. Gusset: Hallo und willkommen zurück zum Blechkurs. Wir haben jetzt eine ganze Menge der Blechmerkmale gelernt. Und hoffentlich verschmelzen sie sich nicht nur alle zu einem. Wenn wir weiter in diese kommen, werden einige von ihnen weniger regelmäßig verwendet werden als andere. Und GSA ist wahrscheinlich einer von diesen, die ziemlich spezialisiert ist. Jetzt ist ein GSA ein weiterer Begriff, der von Kleidung und Stoff herstellt, wie der Saum Feature traditionell ein GSA ist ein dreieckiges Stück Material, das an den Nähten hinzugefügt wird , wo zwei Teile verbinden und dies fügt Stärke hinzu. Dieser Begriff ist nun auf die Metallverarbeitung übergegangen. Und es gibt tatsächlich ein paar Dinge, die Hersteller unter dem Begriff GAS es verstehen könnten. Also werden wir nur klären, was es in SolidWorks, Blech, bedeutet. Oft ist ein GSA bei Metallarbeiten wie Schweißen oder Rahmen ein zusätzliches Stück Metall, normalerweise dreieckig, das hinzugefügt wird, um der Struktur zusätzliche Festigkeit zu verleihen. So könnte man so etwas auf einer Brücke oder auf einem Dach sehen. Dies wird als Gosset Platte bekannt. Und vielleicht sehen Sie so etwas an der Unterseite eines Metalllaternen oder Schilds. Und es gibt im Grunde zusätzliche Festigkeit für die Verbindung an der Unterseite dort, es gibt mehr Bereich, um zu schweißen. Sie könnten auch so etwas auf einem Fahrradrahmen sehen , auch um mehr zusätzliche Stärke zu geben. Allerdings, nachdem diese Gosset, die NGSS, erklärt , es ist in soliden Arbeitsblech sind etwas anders. Wieder, sie sind in der Regel sieht in etwa so aus. Also ist es im Grunde ein Grat, der in eine Kurve gedrückt wird und es die gleiche Funktion wie die anderen Gase in der Luft verleiht Kraft. Das Gosset-Werkzeug ist sehr einfach, selten zu verwenden. Öffnen wir also unser vorhandenes Teil und löschen Sie dann alle zusätzlichen Funktionen wie gewohnt. Also haben wir gerade den Basis-Flansch. Um die NGSS hinzuzufügen, die es fließt, brauchen wir eine Biegung zu kreuzen. Also werden wir einen 90-Grad-Kantenflansch hinzufügen. Es muss nicht 90 Grad sein, aber wir werden das nur für dieses Beispiel verwenden. Lassen Sie also den Kantenflansch und fügen Sie einen Kantenflansch auf dieser kurzen Kante hinzu. Ich werde 90 Grad und 50 Millimeter gehen, aber es könnte jede Größe oder Winkel selten sein. Das Werkzeug selbst ist ziemlich einfach zu bedienen. Zuerst gehen wir auf die Registerkarte Blech, und dann wählen wir Blech GSA, die hier ist. Erstens müssen wir die Position der GSA auswählen. Wenn Sie den Mauszeiger über dieses erste Feld bewegen, wird angezeigt, dass Sie eine Biegefläche auswählen oder flache Flächen auswählen. So können wir hineinzoomen und einfach die Biegung direkt auswählen. Sie sehen, wir bekommen eine Vorschau der NGSS es dort. Oder wir können flache Flächen des Bandes auswählen. Die Flächen, die Sie auswählen, können sich entweder innerhalb oder außerhalb des Bandes befinden. Aber sie können keine Kombination sein. So kannst du nicht drinnen getragen und draußen getragen haben. Es lässt mich nicht diese Auswahl wählen. Jetzt können wir die Position genau einstellen. Dies ist eine Referenzlinie, die zeigt, dass die Ausrichtung der GSA automatisch aufgenommen wird und normalerweise setzt es die NGSS es als senkrecht zum Band. Aber es könnte auch in einer abgewinkelten Linie skizzieren. Wenn du ein Gosset wolltest, war es nicht senkrecht zur Band. Aber das wäre wirklich ein ziemlich seltenes Merkmal. Also normalerweise wäre es nur senkrecht. Und dann zeigt das in rosa. Sie können hier sehen, ist, wo entlang der Linie, dass Gossett platziert werden. So wurde dieser Punkt automatisch gepflückt, ist dieser rosa in der Ecke. Und Sie können sehen, dass wir zehn Millimeter davon versetzt sind, also sind wir nicht direkt in der Ecke, dass, wenn ich das Offset-Feld deaktiviere, Sie sehen können, dass der Offset entfernt wird. Jetzt, da GSA auf diesem rosa Punkt zentriert ist. Und dann können wir den Offset zurückdrehen und den Abstand ändern. Sie können auch die Richtung umkehren. Wenn wir in diese Richtung drehen, werden die Vorschauen nicht erscheinen, weil es kein Material gibt, also können wir nicht wirklich eine GSA dort machen. Aber wenn Sie hier einen Mittelpunkt ausgewählt hätten, dann könnten Sie beide Richtungen für den Versatz wählen. Wir können dieses Positionsfeld auch löschen, und wir können diesen Punkt überall platzieren, wo wir wollen. Aber es muss auf einem Sollwert sein. So können Sie nicht einfach auf eine zufällige Stelle auf dem Geist klicken muss am Ende oder in der Mitte sein. Sie können auch eine Skizze zeichnen, bevor Sie das Gossett hinzufügen und einen Punkt an einer bestimmten Stelle auf der Linie setzen. Aber normalerweise ist es einfacher, nur das Ende oder den Mittelpunkt zu verwenden und dann den Klatsch einfach um den richtigen Betrag zu versetzen, um die Position zu erhalten, die Sie nicht sind. Dann ist es wirklich nur ein Fall, die Parameter zu setzen, die Sie für die GSA wollen. Wenn wir den ganzen Weg nach unten gehen hier auf der linken Seite und wir schalten die vollständige Vorschau ein. Wir werden sehen, wie diese Parameter die Vorschau ändern. Sehen wir uns zuerst diese niedrigeren an. Dies ist die Breite der GSA. So können Sie sehen, wie ich ändere, dass acht die Breite in der Vorschau ändert. Dies ist die Dicke, die standardmäßig nur die Dicke des Materials ist. Und wieder, Sie können sehen, wie ich ändere, dass es die Vorschau ändert. Dann gibt es hier unten noch ein paar weitere Optionen. Diese sind deaktiviert, es sei denn, Sie wählen sie ausdrücklich aus und aktivieren sie. So fügt Tiefgang dem GSA-Licht einen Winkel hinzu so dass Sie sehen können, dass es einen leichten Winkel an den Seiten gibt. Dieser nächste ist ein Füllstoff an den inneren Ecken. Und dann ist dieser ziemlich ähnlich wie ein Füllstoff an den äußeren Ecken. Standardmäßig sind diese drei Optionen ausgeschaltet, aber Sie können sie einschalten, wenn Sie sie benötigen. Dann geht es wieder nach oben, das ist die tatsächliche Größe der Gazette. Du hast hier eine Menge Kontrolle. Und wenn man sich diese kleine Zeichnung anschaut, kann es Ihnen helfen zu verstehen, was Sie verändern. Standardmäßig ist der Einzug symmetrisch. So können Sie sehen, wie ich die Größe ändere, es ändert sich in der Vorschau. Aber Sie können auch Ihre eigene Höhe und Grundtiefe festlegen, wenn Sie es vorziehen, indem Sie sich diese Zeichnung hier ansehen. So können Sie die Größe d1 und d2 einstellen. Das ist die Länge der Seiten dieses Dreiecks. Oder Sie können die Länge einer der Seiten und dann den Winkel einstellen. Aber Sie können nur zwei von diesen drei gleichzeitig wählen, da die ersten beiden Dimensionen die dritte antreiben. Wenn wir also die Höhe ändern, wird sich der Winkel automatisch ändern. Und wenn Sie den Winkel ändern, wird sich natürlich auch die Basisgröße ändern. Sie können auch auf diese Schaltfläche klicken, um die Bemaßungen umzukehren, falls erforderlich. Dann endlich hier unten, können wir eine komplett abgerundete GSA oder gerade GSA hinzufügen. Normalerweise ist das Werkzeug, das diese macht, ziemlich abgerundet, weil es das Metall ziemlich stark verformt. Wenn Sie also ein abgerundetes, glattes Werkzeug haben , ist es weniger wahrscheinlich, dass die Kanten des Metalls beschädigt werden. Wir können auch quadratisch setzen und dann an den Kanten nach Bedarf füllen , so dass es nicht vollständig rund oder vollständig quadratisch sein muss. Sie haben die Möglichkeit, zwischen den beiden ein wenig hineinzugehen. Legen Sie also die Optionen fest, die Sie mögen, und drücken Sie dann OK. Und jetzt, da GSA gebildet ist, können wir das Feature jetzt auch normal im Featurebaum bearbeiten und wir können jeden dieser Parameter ändern. Sie können das Feature auch erweitern und diese zugrunde liegende Skizze bearbeiten , die die Form des Gazette ändert. So könnten wir die Skizze in so etwas ändern und das würde die Gosset-Form ändern. Nun ist eine Sache zu beachten, dass, wenn wir das Teil so abflachen, standardmäßig die GSA nicht angezeigt wird. Das liegt daran, dass es in der Regel von Spezialisten Werkzeug hinzugefügt wird. Aber wir können diese Einstellung überschreiben, indem wir das Teil wieder zusammenfalten und dann die Funktion bearbeiten, die Gossett Feature. Und dann werde ich nach unten gehen und hier die flache Sichtbarkeit einschalten. Also zuerst müssen Sie auf Dokumente überschreiben Einstellungen klicken, und dann können Sie entweder das Profil oder die Mitte oder beides auswählen. Ich werde beides hinzufügen, nur um dir zu zeigen, was sie sind. Also habe ich beide Kästchen überprüft, gedrückt. Ok. Es sieht im gefalteten Zustand gleich aus. Aber jetzt, wenn wir abflachen drücken, können wir sehen, dass dieser Punkt das Zentrum der GSA ist. Und dann ist diese Schleife das eigentliche Profil dieser Details kann beim Hinzufügen der genauen Position zum Zeichnen helfen, aber Sie werden wahrscheinlich eine zusätzliche Notiz auf es gab Dinge wie die Gosset Werkzeug Details wie die Tiefe und so weiter. Um zusammenzufassen, sind Gosset's ein Grat, der in eine Kurve gedrückt wird. Und das stärkt oder versteift das Band. Sie sind ziemlich einfach in SolidWorks hinzuzufügen, wählen Sie einfach das Blechwerkzeug Gosset aus und wählen Sie dann entweder Flächen oder Biegung, legen Sie die Biegereferenz bei Bedarf fest, aber dies wird normalerweise automatisch festgelegt. Und dann auch die Position einstellen. Standardmäßig ist dies einer der Endpunkte der Referenzlinie, und Sie können dann um den gewünschten Betrag versetzen. Wir können auch Ihren eigenen Punkt auswählen. Dann ist es nur ein Fall der Einstellung Ihrer Parameter wie das Gosset Tiefe Dreieck, wenn nötig, und er abgerundete Kanten und die Breite. Und dann können Sie wählen, ob dies standardmäßig in einer Abwicklung angezeigt wird. Im nächsten Video werfen wir einen kurzen Blick auf die Entlüftungsfunktion. Hierbei handelt es sich nicht speziell um ein Blechelement. Sie können es in normaler Volumenkörpermodellierung verwenden. Aber es kann in Blech sehr nützlich sein, da Ereignisse in Blechteilen ziemlich häufig vorkommen. 21. Vent: Willkommen zurück auf dem Kurs. In diesem Video wird die Entlüftungsfunktion untersucht, und wie bereits erwähnt, handelt es sich hierbei nicht speziell um ein Blechelement. Sie können es in der normalen Volumenkörpermodellierung verwenden, können aber in Blech sehr nützlich sein da Ereignisse in Blechteilen ziemlich häufig vorkommen. Es ermöglicht Ihnen im Grunde, schnell kreisförmige Ereignisse zu schneiden, so etwas wie Sie in diesem Bild hier sehen. Um zu beginnen und zu erklären, wie es funktioniert, öffnen wir das Teil, an dem gearbeitet wird, und löschen Sie einfach alle vorherigen Features. Also habe ich gerade diese flache Basis-Flanschfunktion wie diese. Das erste, was wir tun müssen, ist eine Skizze zu zeichnen, die unser Ereignis definieren wird. Beginnen Sie also mit der Skizze auf diesem Basisflansch. Gehen Sie Normal zu. Und ich werde nur das Kreiswerkzeug greifen und einen Kreis am Ursprung zeichnen. Dieser Kreis wird unseren Van definieren. Machen wir es 80 Millimeter Durchmesser. Und das wird die äußere Grenze der Entlüftung sein. Sie können verschiedene Formen verwenden. Es muss nicht so kreisförmig sein. Aber zuerst schauen wir uns dieses Beispiel an, und dann schauen wir uns später schnell eine andere Form an. Als nächstes möchten wir ein paar Holme hinzufügen. Lassen Sie uns also das Werkzeug „Versatzelemente“ greifen. Stellen Sie sicher, dass Sie keines dieser Konstruktionsgeometrie-Box ausgewählt haben , und legen Sie dann zehn Millimeter fest und klicken Sie einfach auf den Kreis, den wir gerade gezeichnet haben. Stellen Sie sicher, dass Ihre Offsets nach innen gehen. Möglicherweise müssen Sie hier die umgekehrte Taste drücken und dann OK drücken. Und das wird uns einen Kreis mit 60 Millimetern Durchmesser geben, weil er 80 minus zehn Millimeter auf jeder Seite ist. Nun lasst uns dasselbe tun, um zwei weitere Kreise hinzuzufügen. Wählen Sie diesen inneren kleineren Kreis aus, und drücken Sie dann erneut die Offiziersobjekte. Und wir werden zehn Millimeter wieder nach innen versetzen. Jetzt haben wir einen auf 40 Millimeter. Und dann endlich, lasst uns dasselbe für diesen inneren Kreis tun. Wählen Sie also diesen Kreis aus, drücken Sie Versatzelemente und versetzen Sie dann um zehn Millimeter nach innen. Dann haben wir einen 20-Millimeter-Kreis in der Mitte. Sie sollten also eine Reihe von konzentrischen Kreisen wie diesen haben. Lassen Sie uns schließlich einige Rippen hinzufügen. Wählen Sie also das Linienwerkzeug, zeichnen Sie eine Linie vom Ursprung senkrecht nach oben zum äußeren Kreis. In diesem Stadium, Ihre Skizze oder vollständig definiert sein, so sollte alles schwarz sein. Wenn dies nicht der Fall ist, wenn Sie blaue Linien darin haben, dann versuchen Sie, bei Bedarf einfach einige Dimensionen hinzuzufügen. Oder stellen Sie sicher, dass dieser erste Kreis, der größere 80 Millimeter, am Ursprung befestigt ist. Sie müssen also möglicherweise nur den Mittelpunkt dieses ursprünglichen Kreises erfassen und ihn einfach zurück zum orangefarbenen Ende ziehen, um diese Zufallsbeziehung hinzuzufügen. Lassen Sie uns schließlich die vertikale Linie auswählen, die wir gerade hinzugefügt haben, und fügen Sie ein kreisförmiges Skizzenmuster hinzu. Wählen Sie also die Linie aus, gehen Sie zur Registerkarte Skizze und wählen Sie kreisförmige Skizzenmuster. Dies befindet sich unter der linearen Skizze Patton Dropdown-Liste hier. Und es wird wahrscheinlich automatisch so auftauchen. Aber lassen Sie uns einfach überprüfen, ob wir die gleichen Parameter haben. Also sollten wir 360 Grad gleichen Abstand haben. Für Instanzen. Siehst du, wir haben 1234 Zeilen. Und dann ist die zu musternden Entitäten nur diese gerade Linie. Also im Kopf sagt Zeile eins, Ihre Nummer könnte dort etwas anders sein. Und schließlich die Achse der Revolution, die das Zentrum des Musters ist, das wir eigentlich umstrukturieren. Es sollte einen Punkt da drin haben, der der Ursprung ist. Also, wenn Ihre Vorschau anders aussieht als versuchen Sie Claire in dieser oberen Box und dann wählen Sie einfach die Mitte dieser Kreise. Wenn das gut aussieht, drücken Sie OK. Und wenn Sie Probleme mit diesem kreisförmigen Muster haben, dann können Sie diese vier Linien auch manuell zeichnen. Jetzt haben wir also die Skizze, die die Entlüftungsfunktion antreiben wird. Wir haben diese konzentrischen Kreise in allen Größen. Und dann haben wir diese vier geraden Linien. Lassen Sie uns die Skizze verlassen und den ventralen finden. Wie bereits erwähnt, ist die Entlüftungsfunktion nicht nur für Bleche geeignet, sondern Sie können sie hier auf der Registerkarte Blech finden. Sie also sicher, dass Sie nicht das gewählte Skizzieren und dann das Entlüftungswerkzeug auswählen müssen. Sie können sie auch auswählen, wenn Sie die Skizze bearbeiten oder innerhalb der Skizze Einige Optionen werden jedoch automatisch vorausgefüllt. Wir werden also sicherstellen, dass die Skizze nicht ausgewählt nur damit wir alle von demselben leeren Schiefer beginnen, damit wir alle verschiedenen Optionen erklären können. So haben wir wie immer eine ganze Reihe von Optionen. Und dieser sieht ziemlich kompliziert aus. Aber wenn wir sie einfach von oben nach unten durchgehen, dann ist es ziemlich einfach und linear. Da ist auch diese Nachricht an der Spitze. Und das besagt im Grunde, dass wir nur bestimmte Skizzensegmente auswählen müssen , um das Ereignis zu definieren. Die erste, die ausgewählt werden soll, wird als Umgrenzung bezeichnet. Dies ist der äußere Rand von Ereignissen. Also alle von euch entlüften oder ihr seid in dieser Linie oder Sammlung von Linien. Stellen Sie sicher, dass Sie sich in diesem blauen Feld oben befinden, indem Sie mit der linken Maustaste klicken. Und dann mit der linken Maustaste auf den größten äußeren Kreis. Und Sie sollten in der Vorschau sehen, dass dieser ganze Bereich jetzt ausgeschnitten ist. In der Flächenoption hier haben wir automatisch Phase 1 ausgewählt, das ist diese blaue Fläche, denn das ist die Fläche, auf der die gerade ausgewählte Skizze gezeichnet wird. Es gibt ein paar Optionen hier, werden auf die in einem Moment zurückkommen. Und hier unten können wir sehen, dass der Fließbereich auch darauf zurückkommt, wenn wir durch das Werkzeug gehen. Im Moment sagt es etwa 5 Tausend Quadratmillimeter und eine 100% offene Fläche. Was das bedeutet, ist, dass die gesamte Fläche dieses Kreises, EG, Ihre Veranstaltung, etwa 5 Tausend Quadratmillimeter beträgt und Ihre gesamte Ven, überall innerhalb dieser Grenze ist derzeit offen. Es ist also eine 100% offene. Aber wir werden in einem Augenblick darauf zurückkommen. Das nächste, was wir tun müssen, ist ein paar Mitarbeiter auszuwählen. Also Linksklick und seine Rippen Box hier. Wählen Sie dann einfach die vier geraden Linien in der Skizze aus. Und wie wir es tun, können wir sehen, dass die Rippen zu der Veranstaltung hinzugefügt werden. Und jetzt, wenn wir uns das Flussgebiet ansehen, können wir sehen, dass sich die offene Fläche auf 84% reduziert hat , weil diese Straßen tatsächlich einen Teil dieses Gebiets schließen. Wir können hier die Dicke der Rippen minus voreingestellt auf fünf Millimeter einstellen . Aber ich werde es versuchen. Und Sie sehen, dass die Rippen im Grafikbereich dünner werden. Aber auch jetzt haben wir mehr offene Fläche. Es ist auf 93% gestiegen, weil diese Rippen im Grunde weniger von diesem offenen Bereich blockieren. Es gibt auch einige Optionen für die Tiefe der Rippe und die Richtung, aber diese sind in Blech ausgegraut, weil die Rippen immer die Dicke des Blechs haben, aus dem sie geschnitten sind. Wenn Sie diese Entlüftungsfunktion verwenden, nur das normale Modell, das kein Blech war, wären diese Optionen verfügbar. Jetzt müssen wir einige spärliche auswählen und diese sind sehr ähnlich wie die Rippen, aber sie sind in eine andere Richtung. Klicken Sie also mit der linken Maustaste in die Holme. Und dann wählen Sie einfach zwei dieser mittleren Kreise und diese Türme werden hinzugefügt. Und die Eigenschaften sind genau die gleichen wie das Web. So können Sie hier die Dicke ändern und das passt den offenen Bereich an. Jetzt müssen Sie keine Sparse auswählen, um das Ereignis abzuschließen. Sie können nur die Rippen verwenden, aber Sie können keine Holme auswählen, bis Sie mindestens Warn Rep ausgewählt haben. Also würde ich empfehlen, hier links von oben nach unten zu arbeiten , bis Sie haben, was Sie brauchen. Das letzte, was wir auswählen werden, ist die Ausfüllgrenze. Auch hier müssen Sie dies nicht auswählen, aber wenn Sie es tun, füllt es nur den gesamten Flächenkörper aus. Also werde ich diesen kleinen inneren Kreis auswählen. ganze innere Abschnitt ist nun ausgefüllt und Sie können die Form des Ereignisses jetzt wirklich sehen. Sobald Sie mit dem Aussehen zufrieden sind, drücken Sie OK, und diese Ereignisfunktion wird hinzugefügt. Jetzt können Sie es in der Entwurfsleiste sehen und Sie können dies auf die übliche Weise bearbeiten , indem Sie einfach auf das Feature klicken und Editierfunktion drücken. Es gibt ein paar Optionen, die wir nicht abgedeckt haben. Die erste ist die Schräge ist nur fügt eine Schräge, die ein Winkel zur Kurve der Ereignisse ist. Sie werden wahrscheinlich nicht wirklich so viel in Blech verwenden und Sie können es nicht wirklich sehen, wenn es nur ein kleiner Winkel ist. Die nächste Option ist der Radius der Schnitte. So können wir tatsächlich abrunden, wo alle Holme und Rippen miteinander verbunden sind. Also, wenn ich hier einen Millimeter ausprobiere, können Sie sehen all diese Ecken jetzt leicht abgerundet sind. Das ist also die Entlüftungsfunktion auf den Punkt gebracht. Vielleicht kann es wie ein bisschen wie ein ausgezogener Prozess aussehen. Es gibt tatsächlich, wenn Sie diese erste Skizze haben, ist es sehr einfach, alles anzupassen und es ist wahrscheinlich viel einfacher, als nur manuell diese Entlüftungsschnitte zu skizzieren, was eine Art Art von alten Schule Art ist, es zu tun. Früher habe ich es so gemacht, bevor ich von dieser Event-Funktion herausgefunden habe. Und diese Option ist wirklich viel flexibler, wenn Sie später etwas ändern möchten. Wie ich bereits erwähnt habe, muss es kein kreisförmiges Ereignis sein. Ich beginne einfach schnell eine neue Skizze und zeichne so etwas wie ein Sensorrechteck. Und dann holen Sie sich vielleicht das Linienwerkzeug und zeichnen Sie einige vertikale Regs. Dann wähle ich die Entlüftungsfunktion erneut aus. Ich kann das aus der Skizze machen. Und dieses Mal für die Grenze können wir mehrere äußere Linien haben, weil wir diese vier Linien des Rechtecks haben. So können Sie sie nacheinander auswählen. Und wir kriegen den Ausschnitt. Und dann für die Rippen können wir diese Linien wählen. Dann können wir die Dicke ändern und wir können die Kanten abrunden und alle Änderungen vornehmen, die wir wollen, und drücken Sie OK, um dieses Feature hinzuzufügen. Das ist ungefähr die gleiche Art von Sache, aber es gibt nur ein bisschen eine andere Form. Um zusammenzufassen, ist das Entlüftungswerkzeug eine gute Möglichkeit , diese Belüftungsöffnungen hinzuzufügen, die in Blech ziemlich üblich sind. Und es gibt Ihnen viel mehr Flexibilität, wenn Sie sie später ändern möchten. Zunächst müssen Sie eine Basisskizze zeichnen, die die Grenze Ihres Transporters definiert und ob es sich um Ghani-Rippen oder Holme handelt. Und dann können Sie die Entlüftungsfunktion verwenden. Sie können diese Umgrenzung auswählen, Rippen oder Stützen auswählen, dann die Dicke und alle anderen gewünschten Parameter auswählen und diese Wiederholungen hinzufügen. Das nächste Werkzeug, das wir betrachten werden, ist gesperrt, es biegt sich. Und diese ermöglichen es Ihnen, einen Übergang zwischen zwei verschiedenen Profilen zu erstellen. So etwas wie von einer quadratischen Kurve zu einer abgerundeten Kurve zu gehen. 22. Lofted Einführung und Formulare Methode: Hallo und willkommen zurück zum Blechkurs. Wir durchlaufen diese Funktionen jetzt wirklich gut und die nächste, die wir uns ansehen werden, ist die erhabene Kurve. Dies kann verwendet werden, um einen Übergang zwischen zwei verschiedenen Profilen zu erstellen. Also vielleicht so etwas wie von einem quadratischen Ben zu einer abgerundeten Band zu gehen. Und es gibt viele Male, die das nützlich sein könnte. Zum Beispiel könnte es so sein, ein rundes Rohr zu verbinden, wie ein Auspuffrohr, vielleicht mit einer quadratischen Halterung oder so etwas. Es gibt zwei Haupttypen von erhobenen Biegungen in SolidWorks, gebogen und geformt. Beide beginnen von der gleichen Basis x. In diesem Video werden wir schnell einen Blick auf beide werfen. Und dann im nächsten Video schauen wir uns die gebogene Version etwas detaillierter an, weil sie etwas komplexer ist. Gehobene Biegungen oder eines der wenigen Blechelemente, für die keine Basispflanze benötigt wird. Alles, was Sie brauchen, ist Profilskizzen zu öffnen. Also lasst uns einen völlig neuen Teil beginnen. Wir müssen zeichnen, um Profile zu öffnen. Beginnen wir also zunächst eine Skizze auf der vorderen Ebene und benutzerzentrierte Rechteck und zeichnen Sie ein Rechteck, etwa so. Es ist also 150 Millimeter breit, damit IT hoch ist. Die Profile für diese Lofts dürfen keine scharfen Koordinaten haben. Also bin ich gut, diese Ecken abzurunden, indem ich eine Zehn-Millimeter-Skizze hinzufüge, um sie an die Ecken zu füllen. Und eine weitere wichtige Einschränkung ist, dass das Profil offen sein muss. Es kann kein vollständig geschlossenes Profil wie dieses sein. Um dies zu beheben, werde ich nur einen kleinen Abschnitt des Profils abschneiden. Also werde ich hier eine horizontale Sinneslinie schaffen, die in die Mitte geht. Und dann werde ich diese Linie nur um kleine Menge kompensieren, sagen wir mal einen Millimeter. Ich werde die versetzte Linie zu einer Konstruktionslinie machen. Und dann werde ich nur das Trimmwerkzeug greifen, Power Trim holen. Ich werde nur diesen kleinen Bereich hier wegschneiden. Jetzt haben wir hier kein vollständig geschlossenes Profil. Wir haben eine kleine Lücke hier auf der linken Seite. Da ist unser erstes Profil. Also, jetzt müssen wir eine zweite zeichnen. Fügen wir zunächst eine neue Ebene für dieses Profil hinzu. Um dies zu tun, wählen wir einfach die vordere Ebene aus. Sie dann den Mauszeiger über die Kante der Ebene im Grafikbereich. Und so bekommst du dieses kleine Symbol mit vier blauen Pfeilen. Halten Sie dann die Steuerung gedrückt, klicken Sie einfach mit der linken Maustaste und ziehen Sie von der vorderen Ebene weg. Und das sollte ein neues Flugzeug hinzufügen. Sie noch einmal zu zeigen, wählen Sie die Ausgangsebene, die vordere Ebene und bewegen Sie dann den Mauszeiger über die Kante, bis Sie dieses Symbol erhalten. Halten Sie dann die Kontrolle gedrückt und klicken Sie mit der linken Maustaste und ziehen Sie sie weg. Und wir werden das in einer Entfernung von 150 Millimetern einstellen. Wir können eine Skizze auf dieser neuen Ebene beginnen. Und ich werde einfach Normal zu gehen, und ich werde ein ähnliches Profil zeichnen, aber nur viel abgerundeter. Also werde ich das Slot-Tool dafür verwenden. Ich werde ein Zentralpunkt-Straits Gesetz verwenden. Das wird also auch am Ursprung beginnen und es herausziehen. Also ungefähr die gleiche Größe und fügen Sie einige intelligente Dimensionen hinzu. Machen wir es nach 40 an den Seiten und dann 100 auf diesem geraden Abschnitt. Denken Sie also daran, unsere beiden Einschränkungen für die LaFree-Dateien. Wir können keine scharfen Ecken haben und kein geschlossenes Profil haben. Wir haben also keine scharfen Ecken, aber wir haben ein geschlossenes Profil. Also lasst uns eine ähnliche Sache mit dieser ersten Skizze machen. Ich werde eine horizontale Mittellinie hinzufügen. Dann werde ich die Mittellinie um einen Millimeter nach oben versetzen. Und dieses Mal können Sie unter den Optionen Konstruktionsgeometrie auf Versatzgeometrie klicken. Dies bedeutet nur, dass die Versatzlinie automatisch eine Konstruktionslinie ist. Dann, wenn das hinzugefügt wird, können Sie das Trimmwerkzeug wieder bekommen, nur um eine kleine Lücke dort zu trimmen. Und wir könnten einen Fehler bekommen, der besagt, dass wir diese Punkt-Entität zerstören werden. Das ist in Ordnung. Wenn Sie Schlitz so blau wird, können Sie es neu definieren, indem Sie hier auf der Registerkarte Skizze die Löschbeziehungen anzeigen, klicken Sie auf das Dropdown-Menü und drücken Sie einfach vollständig definierte Skizze und drücken Sie jetzt OK, wird automatisch die gesamte Skizze. Also jetzt haben wir zwei separate Skizzen. Das sind beide offene Profile. Sie haben keine scharfen Ecken, und sie sind auf verschiedenen Ebenen. Und wir können diese verwenden, um das Loft zu schaffen. Wählen Sie dazu die Option Ausgefaltete Biegung auf der Registerkarte Blech aus. Und es ist eine der wenigen Optionen, die verfügbar sein werden , da wir noch keinen Basis-Flansch haben. Das erste, was wir tun müssen, ist die Loft-Profile auszuwählen. Dies kann hier auf der linken Seite getan werden. Und sie sollten in ähnlicher Weise ausgewählt werden, wie Sie Profile in einer normalen Loft in Volumenkörpermodellierung auswählen . Damit meine ich, Sie sollten versuchen, entsprechende Punkte auf jedem Profil auszuwählen. So sehen Sie, wenn ich diese obere rechte Ecke auf diesem Profil auswählen, sollte eine ähnliche Position wählen. Zweites Profil, und dann bekommen wir eine schöne Vorschau wie diese. Wenn ich die Auswahl lösche und dann die obere rechte im ersten Profil auswähle, und dann das gegenüberliegende Profil im nächsten Profil auswählen. Wir erhalten keine Vorschau, da das Loft im Wesentlichen verdreht ist , so dass es nicht richtig funktioniert. Also versuche ich immer, ungefähr den gleichen Ort auf jedem Profil auszuwählen. Wie wir am Anfang erwähnt haben, gibt es hier zwei Hauptoptionen, gebogen und geformt. Sie können hier oben links ausgewählt werden. Und wenn ich zwischen ihnen wechsle, hoffentlich sehen Sie, dass es einen leichten Unterschied in der Vorschau gibt. Die gebildete Option sieht viel glatter und fließender aus, sieht viel mehr wie ein traditionelles Schlossmerkmal aus. Und es gibt auch weit weniger Möglichkeiten hier auf der linken Seite. Schauen wir uns zuerst die gebildete 1 an, weil es ein bisschen einfacher ist. Also haben wir die Profile ausgewählt, wir haben die richtige Vorschau, und wir können die Dicke hier einstellen, wenn nötig. Dies ist die Blechdicke. Dann können wir OK drücken. Und machen Sie diese Funktion. So kommt es als ein schönes glattes Stück heraus. Alles sieht richtig aus. Wir können das Teil abflachen und es wird richtig abgeflacht. Wenn wir von oben schauen, können Sie sehen, dass es eine etwas seltsame Form ist. Es ist nicht ganz quadratisch, aber es hat auch keine Bandlinien. So könnten wir wahrscheinlich Ben diesen Teil, aber es wäre ziemlich schwierig, ohne spezialisierte Werkzeuge zu machen. Lassen Sie uns es wieder zusammenfalten und versuchen, es in eine gebogene Version zu ändern , damit Sie den Unterschied sehen können. Das Problem ist, wenn wir nun dieses Feature bearbeiten und versucht haben, den Typ der erhobenen Biegung zu ändern, haben wir die Option nicht mehr. Was wir tun müssen, ist die erhabene Biegung zu löschen und dann erneut mit den gleichen Skizzen hinzuzufügen. Lassen Sie uns also erneut die erhobene Biegung auswählen. Dieses Mal versuchen wir uns zu biegen. Methode wählt die Profile aus. Und Sie sehen dieses Mal statt einer glatten Kurve, wir haben viele kleine Bereiche und wir haben viel mehr Optionen auf der linken Seite. Die Vorschau absorbiert. Okay, also lassen Sie uns OK drücken, um diese Funktion zu erstellen. Jetzt können wir sehen, dass das Feature eine Annäherung an die vorherige ist , die wir gemacht haben , die all diese kleinen Biegungslinien drauf hat. Diese gebogene Option könnte also einfacher zu machen sein , weil wir tatsächlich sehen können, wo alle Kurven sein werden. Auch wenn es uns keine Form gibt, die ganz so glatt ist wie die vorherige Option. So gebildet sieht gut aus, aber es kann viel schwieriger zu machen sein. Die beste Option kann einfacher zu machen sein. Und das sehen wir uns im nächsten Video mehr an. Aber für jetzt werden wir nur noch den Prozess zusammenfassen, um hier zur Band zu gelangen. Um die erhobene Biegung zu erstellen, benötigen Sie zwei Profile. Sie müssen keine scharfen Ecken haben und sie müssen offene Profile sein. Wählen Sie das Loftbett-Feature aus, und wählen Sie dann die Profile aus, um den gleichen Punkt auf jedem Profil grob auszuwählen. Dann können Sie entweder die gebogene oder die gebildete Methode wählen. Die gebildete Option gibt Ihnen einen glatten Übergang oder eine Biegung zwischen den beiden Profilen. Während die Biegeoption Ihnen eine Reihe von geraden Linien gibt, die das Band annähern, aber es ist wahrscheinlich ein bisschen einfacher herzustellen. Im nächsten Video werden wir uns all diese Unteroptionen unter der Biegeoption ein bisschen genauer ansehen . 23. Lofted: Willkommen zurück zu den erhabenen Kurvenvideos. In diesem Video werden wir uns die gebogene Fertigungsoption ein bisschen genauer ansehen , weil er ziemlich viele mehr Optionen hat als die gebildete Option. Also sollten wir in diesem Stadium mit unserem Modell sein. Es sollte eine erhabene Biegung haben, so etwas. Wenn Sie das geformte haben, können Sie es einfach löschen und dann das erhobene Biegeelement erneut hinzufügen, diese Profile auswählen und dann einfach die gebogene Option auswählen. Lassen Sie uns zunächst einen Blick auf das Feature im Grafikbereich werfen. Sie können auf der Kurve hier sehen, wir haben eine Last von kleinen geraden Abschnitten, die diese Kurve annähern. Und wenn wir Flatten drücken und ich sehe, haben wir eine Reihe von Ben-Linien. Dies wäre vielleicht ein bisschen einfacher herzustellen als die gebildete Methode, die wahrscheinlich einige Spezialisten Werkzeuge benötigen würde. Wie wir kurz im vorherigen Video gesehen haben, dass Ben Optionen einige Sub-Optionen waren, und wir werden uns diese ziemlich kurz ansehen jetzt. Also werde ich den Teil wieder falten. Dann werde ich das erhobene Biege-KE bearbeiten. Jetzt haben wir hier vier verschiedene Facettierungsoptionen. Und im Wesentlichen steuern diese Optionen genau, wie diese geraden Abschnitte oder Facetten erstellt werden. Sie sollten Ihnen alle ungefähr die gleiche Ausgabe geben, aber es hängt von den genauen Profilen ab und was Sie versuchen zu machen. Diese erhabenen Ben können ein bisschen temperamentvoll sein und sie geben Ihnen nicht immer den Ausgang, den Sie wollen. Lasst uns diese von oben nach unten durchgehen. Kern-Toleranz ist die erste. Diese Version legt einen maximalen Unterschied zwischen dem gekrümmten Bogen und dem geraden Abschnitt der gebogenen linken Seite fest. Wenn man sich also die kleine Zeichnung auf dem Symbol anschaut, kann man hier ein Bild davon sehen. So rund hier gibt es einen idealen gebogenen Bogen. Und hier ist eine gerade Linie, die die eigentliche Linie ist, die wir bekommen haben, sind gebogen. Indem wir also einen halben Millimeter hier unten setzen, sagen wir, dass dieser gerade Abschnitt einen halben Millimeter oder weniger von diesem Ideal entfernt sein muss . Ok? So können Sie sehen, ob wir diese Dimension erhöhen, dann können wir sehen, dass die geraden Abschnitte etwas größer werden, wenn sie sich weiter vom Bogen entfernen. So wird eine kleinere Dimension hier Ihnen eine raffiniertere Biegung geben , die dem Bogen näher folgt. Dies bezieht sich auf die Endpunkt-Option nur im Grunde erlauben Solid Works alle scharfen Ecken abzurunden. Also, wenn Sie irgendwelche Biegeentlastung Schnitte automatisch zu Ihrem Leben hinzugefügt, die Sie nicht wollen. Sie können versuchen, diese Option umzuschalten und zu sehen, ob sie verbessert wird. Die nächste Option ist die Anzahl der Bänder. Dies ist ziemlich einfach, können Sie nur die Anzahl der Biegungen pro Segment festlegen. Offensichtlich erhalten Sie mehr Kurven einen glatteren Blick auf die Kurve. Aber das wird auch mehr Arbeit im wirklichen Leben erfordern, um alle diese Abschnitte physisch zu biegen. Im Moment haben wir also nur zwei Kurven. Sie können sehen, wie ich diesen Wert erhöhen wird mehr Bänder erhalten und es sieht glatter aus. Aber im wirklichen Leben wird es länger dauern, um alle diese Bands zu machen. Es gibt also ein bisschen einen Handel da draußen. Sie können auch auf diese rosafarbenen Kreise klicken und die Facettierungsoption nur für dieses Segment ändern. So könnten wir eine andere Option für jeden der Abschnitte haben, wenn wir es wollen. Die dritte Option wird Segmentlänge genannt. Und so können Sie die maximale Länge der geraden Abschnitte definieren. Also eine kleinere Zahl hier, wird es bedeuten, dass Ihre Ecken gekrümmter aussehen. Wenn ich diesen Abstand vergrößere, werden die geraden Abschnitte länger. Also bekommen wir eine weniger raffinierte Kurve um die Kante dort. Dann haben wir endlich einen Segmentwinkel. Dadurch wird der maximale Winkel zwischen zwei benachbarten Segmenten festgelegt. Je niedriger wir diese Zahl machen, die Bindung an die Kurve sein. So sehen Sie, wie wir diese Zahl reduzieren, wird die Kurve gerundet. Wenn wir das sagen, 40 Grad, sieht es dort viel quadratischer aus. Es gibt also wirklich einige Arten von Optionen, und es liegt an Ihnen, welche Sie verwenden möchten. Das ist also ein Überblick über gebogene, erhabene Biegungen. Wie ich bereits erwähnt habe, kann dieses Tool ein bisschen temperamentvoll sein. Versuchen Sie also, mit verschiedenen Arten von Bands herumzuspielen , wenn Sie nicht sofort bekommen, was Sie wollen. Dies kann ein sehr nützliches Werkzeug sein, wenn Sie genau wissen, was Sie erreichen wollen. Also, um erhobene Kurven zusammenzufassen, waren sie im Allgemeinen nicht ganz ähnlich wie normaler Verlust. Aber wir müssen Profile. Beide müssen offen sein, und sie können keine scharfen Ecken haben. Dann können wir jedes der Profile auswählen. Und es ist eine gute Idee, den gleichen Punkt auf den Profilen auszuwählen. Dann haben wir zwei Hauptoptionen, gebogen oder geformt. Formed sieht im Allgemeinen viel glatter aus, kann besser funktionieren, aber es enthält keine Biegelinien. So oft brauchen Spezialisten Werkzeuge und kann schwer zu machen sein. Die gebogene, erhabene Biegungsmethode gibt mehr eine Annäherung an die Kurve, aber es kann einfacher sein, sie tatsächlich zu machen, je nachdem welcher Art von Prozess und Maschine Sie Zugriff haben. Es gibt viele verschiedene Unteroptionen innerhalb der gebogenen, erhabenen Biegungen. Und Sie können diese auch auf jedes einzelne Segment des Gelächten anwenden. Das sind also erhobene Kurven. Im nächsten Video sehen wir uns das letzte neue Blechwerkzeug an, bei dem das Tabulator- und Slotwerkzeug handelt. 24. Tab und Slot: Das letzte Werkzeug, das wir in diesem Abschnitt betrachten werden, ist die Registerkarte und Slot-Tool. Dies ist ziemlich ähnlich wie das Entlüftungswerkzeug, da es sich nicht ausschließlich um ein Blechwerkzeug handelt, sondern es kann in Blech verwendet werden und wird hauptsächlich verwendet, um Tabs und Schlitze in Mehrkörper- oder Mehrblechteilen zu erstellen , um das Zusammenschweißen von Abschnitten zu erleichtern. Lassen Sie uns das in einem Beispiel genauer betrachten. Starten Sie ein völlig neues Teil und wir wollen zwei Blätter erstellen. So zu Basis Flansche, die gegeneinander stoßen. Beginnen Sie eine neue Skizze auf der vorderen Ebene, und wir erhalten das zentrierte Rechteck-Werkzeug. Zeichnen wir ein Rechteck am Ursprung und lassen es 60 mal 50 Millimeter sagen. Dann gehen wir auf die Blechlasche und wir werden dies in einen Basisflansch verwandeln, wird es schön und dick machen, damit wir sehen können, was los ist. Versuchen wir es fünf Millimeter. Also jetzt haben wir unseren ersten Basis-Flansch dort, und wir wollen einen weiteren, der gegen ihn in der Ecke anstößt. Um diese neue zu starten, lassen Sie die erste drehen und dann eine Skizze auf dieser Fläche beginnen. Und dann gehen Sie Normal zu. Und dieses Mal bekommen wir ein Eckrechteck, das ist dieses. Beginnen wir von dieser oberen Ecke und ziehen Sie dann heraus, können Sie die untere Ecke nach unten in die untere Ecke des ersten Flansches ziehen, so dass wir diese Höhe sperren können und dann können wir auch einen Abstand einstellen. Dann, wenn das Skizzen vollständig definiert sind, gehe ich zurück zur Blechlasche und erstelle einen weiteren Basisflansch. Also jetzt haben wir hier zwei separate Bodenflansche, zwei verschiedene Bleche. Und wenn wir hier in den Schnitt schauen, damit wir das nicht erweitern können. Und wir haben zwei verschiedene Blätter, 12. Die Blätter sind völlig getrennt, so dass sie nicht miteinander verbunden sind. Und das passiert viel Boden wird im Grunde Schlitze in eine dieser Formen schneiden und es wird Tabs auf dem entsprechenden Blatt machen. Die Taverne Slots alle finden Sie auf der Blech-Symbolleiste hier. Und auch hier oben danach gesucht. Und Sie können es in Einsatz, Blech, Metall, Lasche und Schlitz finden. Also lassen Sie uns dieses Werkzeug auswählen. Und wie viele andere Werkzeuge sieht es anfangs wirklich kompliziert aus, aber wir werden das einfach Schritt für Schritt durchgehen. Also hier oben steht, wählen Sie eine Kante für die Registerkarten und eine entsprechende Fläche für den Schlitz. Die Tabulatorfläche wird automatisch ausgewählt, nachdem wir die Kante ausgewählt haben. Lassen Sie uns also die Kante auswählen, an der wir das Feature hinzufügen möchten. Im Allgemeinen finde ich, dass es viel einfacher ist, die Innenkante auszuwählen. Es verhindert nur, dass Sie versehentlich das falsche Blatt auswählen. Wenn wir versuchen, die Außenseite hier auszuwählen, haben wir zwei Kanten, die direkt nebeneinander liegen. So ist es einfach, die falsche auszuwählen. Wenn du dich drehst, gibt es hier nur eine Kante, damit du nicht die falsche kriegen kannst. Also werde ich sicherstellen, dass ich in der oberen Box bin, in der Tab-Kantenbox. Und dann wähle ich die innere Kante aus. Jetzt müssen wir das Gesicht für die zweite Box auswählen. Dies ist die Schlitz Fläche, die Fläche, in die die Schlitze tatsächlich geschnitten werden. Also werde ich mich herumdrehen und diesen auswählen. Und Sie sehen, jetzt bekommen wir diese Vorschau der Tabs und Slots. Wir haben diese beiden Punkte automatisch. Dieser violette Punkt ist der Startpunkt, und dann ist dieser grüne Punkt unten der Endpunkt. Wenn Sie einen Fehler mit Ihrer Auswahl machen oder Ihre Vorschau nicht gefällt. Sie können auch einfach erneut klicken, um die Auswahl aufzuheben, oder Sie können einfach die Auswahl in den Feldern auf der linken Seite deaktivieren. Also werde ich auf OK drücken, um diese Funktion jetzt zu machen. Und wir können einen kleinen Blick darauf werfen, was hier tatsächlich geschaffen wird. Wenn wir also jedes der Blätter abwechselnd verstecken, haben wir zuerst die Schlitze hier eingeschnitten. Und dann auf dem zweiten Blatt haben wir einige Registerkarten, die sich mit den Schlitzen verbinden. Und diese machen es einfach einfacher, diese beiden Hälften miteinander zu schweißen oder miteinander zu verbinden. Wenn wir dann die Funktion erneut bearbeiten, können wir einige dieser Optionen genauer betrachten. Aber bevor wir hinzugefügt, um zu beachten, dass wir jetzt zwei Features im Designbaum haben. Wir haben die Slot-Funktion und die Tab-Funktion. Und das liegt daran, dass diese Schlitze und Tabs tatsächlich auf verschiedenen Blättern sind. Sie sind also verschiedene Funktionen, aber sie sind miteinander verbunden. Wenn Sie also irgendwelche Details bearbeiten möchten, müssen Sie das Tab-Feature bearbeiten, Sie können das Slot-Feature nicht direkt bearbeiten. Wenn wir versucht haben, diese Los-Funktion zu bearbeiten, erhalten Sie nur diese Warnung , die besagt, dass Sie stattdessen die Pad-Tab-Funktion bearbeiten. So können wir nun diese Typ-Funktion bearbeiten. Und schauen wir uns das genauer an. Alle diese Optionen sind ziemlich selbsterklärend, sobald Sie anfangen, mit ihnen herumzuspielen. Und das Feature ist ziemlich flexibel. Erstens können wir festlegen, ob Tabs und Slots tatsächlich beginnen und enden. Wenn Sie nicht möchten, dass sie die gesamte Länge einer Kante haben, können Sie diese farbcodierten Punkte anpassen, um den Anfangs- und Endpunkt anzugeben. Sie können auch die Start- und Endpunkte versetzen, beide oder einen mit dieser Option hier. So können wir von oben mit diesem versetzen und von der Unterseite dieses versetzen. Und Sie sehen, wie wir den Versatz erhöhen, dass sich Tabs tatsächlich näher zusammen bewegen, um in die verbleibende Lücke zu passen. Also werde ich das abwählen. Und als nächstes haben wir den Abstand der Registerkarte und Schlitze. So können wir entweder gleich Abstand mit einer Anzahl von Instanzen setzen. Also haben Sie die Anzahl der Tabs und Slots gesagt, und sie werden automatisch so verteilt werden. Und wenn wir mehr Instanzen hinzufügen, wird dieser Tabulatorabstand automatisch kleiner, nur so dass sie tatsächlich in diese Länge passen können. Die andere Option ist die Abstandslänge. Mit dieser Option können Sie den Abstand festlegen und dann automatisch die Anzahl der Exemplare ändern, wenn Sie diesen Abstand ändern. Es liegt also an Ihnen, welche Sie verwenden möchten. Beide geben ziemlich ähnliche Endergebnis selten. Als nächstes können wir die Länge der Registerkarten ändern. Wenn ich das zum Beispiel auf sechs ändere , können wir sehen, dass sie nur etwas da sind. Wir können auch ändern, wie hoch sie sind. Standardmäßig können wir den ganzen Weg bis zu dieser Oberfläche gehen, oder wir könnten blind werden, wenn wir sie länger oder kürzer machen wollen. Und Sie können auch Versatz von der Oberfläche durchführen. Wenn ich sie einfach wieder an die Oberfläche bringen werde. Dann können Sie hier den Kantentyp ändern, so dass wir Winkel oder Füllung an der Kante. Also haben wir hier wirklich viel Flexibilität. Dann endlich haben wir viele Optionen für den Slot als auch. Der erste ist kein Durchgangsschnitt. Und standardmäßig werden die Schlitze den ganzen Weg durch das Blatt geschnitten. Wenn wir nur eine Teilkurve wollen, dann können wir diese Option wählen. Aber jetzt, da ich das ausgewählt habe, sieht es so aus, als gäbe es keinen Unterschied. Das ist, weil der Schlitz Kurt ist immer die Tiefe der Registerkarte plus jede Lücke oder Versatz. Also jetzt, wenn wir die Registerkarte kürzer mit dieser blinden Option hier machen, und dann drücke ich OK. Sie können sehen, dass der Schlitzschnitt jetzt nicht den ganzen Weg durch geht. Das wäre eigentlich ein großer Schmerz, den man tatsächlich machen sollte. Also, es sei denn, Sie haben einen bestimmten Grund, dann würde ich empfehlen, die Schlitze den ganzen Weg durch, durch alle. Also, jetzt, wenn ich die Funktion wieder editiere und einfach schnell ausschalten, dass JETZT durch Korruption. Sie können sehen, obwohl die Registerkarte nicht den ganzen Weg durch geht, der Schlitz Schnitt tut. Und dann hier unten haben wir den Kompensationsbetrag. Dies ist, wie viel größer der Schlitz als der Wasserhahn sein wird. Sie sehen in meinem Fall hier, die Laschen aus fünf Millimeter und der Schlitz ist 0,1. Logik auf jeder Seite. Der tatsächliche Slot wird also 5.2 sein. So sind es etwa fünf Millimeter plus 0,01. auf beiden Seiten. Sie können nicht wirklich 0 auf diese setzen. Man muss immer eine kleine Lücke dort haben, um zu verhindern, dass die Teile miteinander verschmelzen. Diese Option ist also die Länge und das ist die Breite. Und dann verbindet diese Schaltfläche beide miteinander. Und dann endlich hier können Sie den Koordinatentyp ändern. Dies wird in Ihrer Vorschau möglicherweise nicht aktualisiert. Aber diese Funktion kann hilfreich sein, da es schwierig sein kann eine scharfe Ecke zu schneiden, es sei denn, Sie haben bestimmte Werkzeuge. Beachten Sie nur, dass jeder Radius oder Shamatha in diesen Ecken kleiner sein muss als der Tab-Offset, so dass Sie immer noch eine Lücke darin haben. Wenn wir zum Beispiel einen Offset von einem Viertelmillimeter, 0,25 und einen Radius von 0,5 verwenden , dann funktioniert das gut. Hier können Sie den Radius sehen. Und wir haben immer noch eine Lücke zwischen dem Schlitz und der Lasche. Aber jetzt, wenn wir das Feature wieder bearbeiten und wir das anpassen, wenn ich diesen Radius bis zu einem Millimeter ändere und jetzt OK drücken. Jetzt wird dieses Feature nicht erstellt. Das liegt daran, dass dieser Radius zu groß ist. Also, jetzt sind die Registerkarte und der Schlitz tatsächlich kollidieren. Also, statt für den Radius, werde ich 0.75 versuchen. Und jetzt, wenn ich OK drücken, Diese Funktion wird erstellt. Wir können sehen, dass der Radius darin ein wenig näher an den anderen Teil ist. Wenn dies ein Millimeter statt 0,75 Millimeter wäre, dann wäre dieser Radius etwas größer als der und er würde sich überlappen. Deshalb ist diese Funktion mit diesen Parametern fehlgeschlagen. Dies ist also eine Übersicht über die Registerkarte und das Slot-Tool. So wirklich nützliche kleine Funktion zum Verbinden von Mehrkörper- oder Mehrblattteilen. Um zusammenzufassen, werde ich den Wasserhahn einfach löschen. Und die Lasche und Schlitzwerkzeug ermöglicht es uns, einfach Sampson-Schlitze in Mehrblechteilen zu erstellen , um eine einfachere Montage beim Schweißen zu ermöglichen. Um zu beginnen, brauchen wir zwei Blätter oder zwei Teile , die nahe beieinander liegen oder aufbrechen. Dann können wir die Tavernen Lot Werkzeug auswählen und dann die Kante für den Wasserhahn auswählen. Dann wählen wir als nächstes die entsprechende Phase für den Slot aus. Und dann ist es nur ein Fall, die Größe des Steckplatzes und alle kleineren Parameter anzupassen . In Ihrem Designbaum können Sie zwei Features haben das Stadtmerkmal und das Slot-Feature. Sie können ein Slot-Feature nicht direkt bearbeiten. Aber wenn Sie das Tab-Feature bearbeiten, könnten Sie alles in der Slot-Funktion ändern. Das sind also alle grundlegenden Tools, die jetzt behandelt werden. Die nächste Reihe von Videos, werden wir einen Blick auf die verschiedenen Eckoptionen, die in Blech verfügbar sind. 25. Geschlossene Ecke: Der nächste Satz von Werkzeugen, die wir uns ansehen werden, ist eigentlich vier Werkzeuge, die in einem zusammengefasst sind. Und sie basieren alle auf Eckdetails. Das rohe, einigermaßen einfache Werkzeug. Also schauen wir sie eins nach dem anderen an. Und der erste wird geschlossene Ecke genannt. Wie der Name schon sagt, es ist nur schließt eine Ecke eines Kantenphalange zum Beispiel. Und wir werden zeigen, wie man das jetzt benutzt. Öffnen Sie das Basis-Flanschteil, an dem wir gearbeitet haben, und löschen Sie einfach alle Ereignisse oder irgendetwas, nur damit wir einen einzigen Basisflansch haben. Und dann fügen wir einfach zwei Kantenflansche an benachbarten Kanten hinzu. Also haben wir da eine Ecke. Ich werde mit 90 Grad und 50 Millimetern gehen. Aber solange sie nebeneinander sind, spielt es keine Rolle, welche Parameter Sie verwenden. Also, wenn wir hier in die Ecke schauen, haben wir eine kleine Lücke und vielleicht wollen wir nicht, dass das sie schließt. Wir können einfach die geschlossene Ecke Option auswählen. Alle diese Eckoptionen befinden sich unter derselben Schaltfläche hier auf der Blechsymbolleiste. Sie können einfach darauf klicken, auf das Dropdown-Menü und uns geschlossene Ecke wählen. Hier auf der linken Seite haben wir einige Möglichkeiten. Die erste besteht darin, zu wählen, welches Gesicht wir erweitern möchten. Also lasst uns hineinzoomen. Und wir könnten eines dieser kleinen Gesichter auswählen. Wir könnten das hier oder das hier gebrauchen. Und ich werde uns das gleiche Ergebnis geben, aber im Grunde nur umgeschaltet. Also lasst uns versuchen, dieses zu wählen. Und Sie sehen, dass wir eine Vorschau davon bekommen, was mit offenbarten Ecke passieren wird. Wenn wir also vergrößert haben, haben wir diese Kante etwas erweitert, und wir haben auch diese erweitert, um sie zu erreichen. Hier auf der linken Seite im Feld für zuordnende Flächen wurde die entsprechende Fläche automatisch vom Werkzeug ausgewählt. Also diese Option wird nur die Ecke schließen. Wenn ich OK drücke, können Sie sehen, dass die Eckenspalte jetzt viel kleiner ist. Und wenn wir abflachen, können Sie sehen, dass dieser Kantenflansch nun tatsächlich ein wenig über die Biegelinie hinausreicht. Wenn wir die geschlossene Ecke erneut bearbeiten, gibt es einige Optionen auf der linken Seite. Hier können wir den Ecktyp ändern. So verbinden sich die Ecken. Die erste ist, aber wo sich die beiden Ecken so treffen, oder es gibt Überlappungen, wo eine Seite die andere überlappt. Oder es gibt Überlappungen, die im Grunde das Gegenteil ist. Wenn ich also einmal die andere Seite auf den Runden überlappt, können wir hier auch den Abstand ändern. Sie können sehen, dass die Entfernung dort erhöht. Dann ist diese Option das Überlappungs-, Überlappungsverhältnis. Nun, da dies ein Verhältnis ist, muss es immer zwischen 01 liegen. Und das steuert genau, wie die Unterlappung oder Überlappung zusammenpasst. Wenn wir also eins hier setzen, überlappen wir uns mit einer vollen Dicke des Blattes. Wenn ich die Hälfte 0,5 setze, dann überlappen wir uns nur mit der Hälfte der Schafe. Der offene Biegebereich ist hier unten eine Option, die bestimmt, wie wir diesen Biegebereich unten abschneiden werden. Dies ist also, wo die Option ausgewählt. Wir haben den Eckabschnitt da unten weggestutzt. Und das wird bei der Biegung helfen, wenn wir ins Gegenteil gehen. Wenn wir diese Option deaktivieren, wird die Ecke stattdessen so aussehen. Also haben wir dort keine Eckentlastung. Dann lassen Sie uns das Feature noch einmal bearbeiten und wir werden nur einen kurzen Blick auf die anderen Optionen co planare Flächen haben . Dies wird am besten mit einem anderen kurzen Beispiel erklärt. Also werde ich nur die Ecke hinzufügen und ich werde über die Ecke ziehen, so dass es ausgeschaltet ist. Und dann schneide ich hier einen kleinen Abschnitt an diesem Flansch weg. Ich mache nur ein einfaches Auto und gehe nur durch die Dicke des ersten Flansches. Wir haben also keine einzige Kante, die den ganzen Weg hinauf geht. Nun, wenn wir wieder nach unten getrunken haben, so haben wir die geschlossene Ecke im Modell wieder, und wir bearbeiten diese Funktion. Wenn wir also die Option coplanare Fläche deaktivieren, dann haben wir nur die Flächen, die in der Box ausgewählt sind. Wenn wir es wieder einschalten, wird es automatisch auch den oberen Abschnitt aufnehmen. Weil es koplanar mit dem Boden ist. Es bedeutet also, dass es mit dem Gesicht unten aufgereiht ist. Also diese beiden endgültigen Optionen, schmal im Grunde reduziert nur die Lücke in diesem Biegebereich. Dies hängt von Ihrer exakten Geometrie ab. Manchmal kann es schwer sein, dort einen Unterschied zu sehen. Und dann wählt die automatische Propagierung im Grunde nur automatisch die Flächen aus, die auf der Grundlage Ihrer ersten Auswahl übereinstimmen. Dies ist also ein wirklich nützliches kleines Werkzeug, das gut zum Füllen Ihrer Ecken geeignet ist. Dieses Tool kann besonders hilfreich sein, wenn wir so etwas haben. Also werde ich einen zusätzlichen Flansch hinzufügen, der den Winkel so macht, dass er nicht 90 Grad ist, also ist er tatsächlich leicht abgewinkelt von diesem anderen Flansch. Sie sehen also, dass wir dort eine zunehmende Lücke haben, wenn der Flansch nach oben geht. Wenn wir die geschlossene Ecke verwenden und diese Fläche auswählen, können wir den größten Teil dieser Lücke automatisch schließen. Es ist also eine sehr schnelle Zusammenfassung. Schließen Ecke, wie der Name schon sagt, ermöglicht es Ihnen, Ecken zu schließen. Oder Sie müssen tun, ist wählen Sie das Werkzeug und dann wählen Sie die Flächen. Und es gibt viele verschiedene Optionen innerhalb des Werkzeugs. Als nächstes werden wir uns die geschweißten Koordinaten ansehen. 26. Geschweißte Ecke: Fahren Sie mit den Eckoptionen fort. Dieser nächste ist ein ziemlich einfaches Werkzeug, die geschweißte Ecke. Und es fügt im Grunde nur eine Darstellung einer Schweißnaht zu Ihren Ecken hinzu. Also werde ich diese zusätzlichen Eckdetails löschen, die wir im vorherigen Video hinzugefügt haben. Also haben wir keine geschlossene Ecke mehr. Wir haben gerade diese beiden Kantenphalangen an der Seite des Basisflansches. Stellen Sie sich vor, wir wollen entlang dieser Ecke schweißen. Oder wir müssen tun, ist auf die Ecke Optionen gehen und dann wählen Sie geschweißte Ecke. Dann wählen Sie die Fläche, wo wir die Schweißnaht hinzufügen möchten. Es könnte also entweder dieser oder dieser sein. Ich wähle diese aus und wir bekommen die gelbe Vorschau der Schweißnaht. Und sie gehen automatisch zu diesem angrenzenden Flansch. Es gibt einige verschiedene Optionen auf hier. Wir können eine Füllung hinzufügen oder nicht. Also, wenn wir das ausschalten, haben wir dort einen quadratischen Rand. Wenn wir es einschalten, haben wir die abgerundete Kante. Wir können die Textur anpassen. Dies ist nur eine visuelle Textur des gut bezahlten. Und wir können auch ein Schweißsymbol verwenden. Wir können auch einen Haltepunkt hinzufügen, wenn wir nicht gut wollen, um den ganzen Weg nach oben zu gehen. Sie können dies tun, indem Sie eine Skizze auf dieser Fläche erstellen, bevor Sie diese geschweißte Ecke hinzufügen und einfach einen Punkt plotten, an dem die Welt anhalten soll. Wählen Sie dann diese Option hier aus. Wenn wir also OK drücken, haben wir gerade diese visuelle Darstellung der Schweißnaht. Und dann ist Solid Works wirklich meist nur eine visuelle Sache mehr als alles andere. Wenn wir abflachen, können Sie sehen, dass es dort kein Welt-Feature gibt. Und das Schweißnaht-KE im Konstruktionsbaum wurde automatisch unterdrückt. Diese Schweißnähte sind jedoch tatsächlich in das Gesamtgewicht und das Gesamtvolumen Ihres Teils enthalten. Wenn ich das Material einfach schnell in etwas wie Stahl ändere und dann auf die Registerkarte „Auswerten“ gehen und Masseneigenschaften drücken. Also haben wir eine Masse von 274,9 Gramm, dann ein Volumen von etwa 35.200 Millimetern. Schließen Sie dies, und unterdrücken Sie das Schweißnaht-KE. Und wenn wir noch mal schauen, können Sie sehen, jetzt habe ich 274 und auch die Volumina ein wenig gesunken, 35.100 Kubikmillimeter. Es ist also ein sehr kleiner Unterschied, aber es hat sich geändert. Die geschweißten Ecken sind also ein ziemlich einfaches Merkmal. Selten wird es hauptsächlich verwendet, um dieses visuelle QT-Modell hinzuzufügen und diese geschweißten Bereiche für Ihre Zeichnungen hinzuzufügen. Als nächstes befindet sich das Eckenbruch- oder Eckstutzwerkzeug. 27. Eckbrett: Weiter mit unseren Eckfunktionen. Die dritte Option für uns sind die Bruchecken oder die Eckverkleidung. Dieses Werkzeug ermöglicht es Ihnen, es zu füllen oder Shampoo Ecken, so dass Sie scharfe Kanten entfernen können, vielleicht machen Sie Ihre Artikel ein wenig einfacher herzustellen, oder vielleicht verwenden Sie es aus irgendeinem strukturellen Grund. Ich werde nur die geschweißte Ecke löschen. Dann ist die Bremsenecke Option die dritte Option hier unter dem Eckknopf. Dies ermöglicht es uns im Grunde, entweder Shampoo oder füllen Sie es die scharfen Kanten unseres Modells. Was wir tun müssen, ist die Art der Bremse zu wählen. Also entweder Shampoo, das abgewinkelt ist, oder Affiliate, die abgerundet ist, und stellen Sie dann die Größe. Dann können wir einfach wählen, welche Ecken wir brechen wollen. Das Gute an diesem Werkzeug ist, dass wir nicht einfach das gesamte Gesicht auswählen können und es wird alle Ecken auf diesem Gesicht aufnehmen. Sie können auch interne Koordinaten abrufen. Also, wenn ich einen schnellen Tippen hinzufügen, so werde ich Skizze auf diesem Gesicht beginnen, werde das Rechteck-Werkzeug bekommen. Und ich werde hier ein Rechteck zeichnen, einige Dimensionen hinzufügen und dann die Tabulator-Option drücken. Dann, wenn ich die Bremsecke wieder wähle, habe die gleichen Einstellungen. Ich kann auf dieses Gesicht klicken und wir können diese beiden äußeren Ecken abholen. Ich kann auch vergrößern und diese interne Ecke manuell auswählen. Also mit externer Menge oder abgeschnittenem Material mit inneren Ecken, werden Sie ein wenig Material hinzufügen. Also fragen Sie sich vielleicht ein wenig, was der Sinn davon ist es nicht nur das gleiche wie die Füllung es oder die Shampoo-Tools? Und es ist wirklich eine gute Frage, der Hauptvorteil davon ist, dass es viel schneller ist, es so zu tun. Wir können einfach auf eine Fläche klicken und alle Ecken auf dieser Fläche werden ausgewählt. Wenn wir versucht haben, dies mit einem Philip-Tool zu tun. Also wählen wir das Füllwerkzeug aus, legen die gleiche Größe fest und versuchen dann, diese Fläche auszuwählen. Es wird einfach nicht funktionieren. So konnte er hineinzoomen und diese Kanten einzeln auswählen. Es ist ziemlich einfach, das falsche auszuwählen. Wenn wir so etwas auswählen, dann ist es wirklich schwer, so etwas in Blech zu machen. Und das wollen wir eigentlich nicht. Wir wollen nur diese kleinen vertikalen Kanten. So können Sie nicht einfach direkt hineinzoomen und manuell auswählen. Dies ist ein sehr einfaches Modell, so dass es ziemlich einfach ist, das zu tun. Stellen Sie sich vor, wenn Sie ein wirklich komplexes Modell mit dieser Eckbrechoption haben , können Sie vielleicht ein paar Sekunden sparen, fünf Sekunden an jeder Kante, die sich vorstellen, wenn Sie Hunderte von Kanten haben, können Sie möglicherweise viel Zeit sparen. Ein weiterer Vorteil dieses Werkzeugs besteht darin, dass Sie es auf einem abgeflachten Teil verwenden können. Ich werde nur diese Break-Eck-Features löschen, die wir hinzugefügt haben. Und dann werde ich den Teil abflachen. Und das ist eine der wenigen Optionen, bei denen ich sagen würde, dass es in Ordnung ist eine Funktion wie diese nach dem Abflachen des Teils zu verwenden. Nun, da wir den flachen Teil haben, wenn wir zu den Ecken Option C gehen, ist die einzige verfügbare Eckverkleidung, weil wir nicht wirklich Brunnen oder irgendetwas hinzufügen können, wenn alle Teile flach sind. Also jetzt haben wir hier zwei Möglichkeiten. Wir haben hier oben Erleichterungen. Wir ignorieren das vorerst und schauen uns das im nächsten Video an. Aber hier unten haben wir die Pausenecke Optionen. So können wir in dieses Feld klicken und manuell alle diese Kanten wieder auswählen. Oder wir können einfach in dieses Feld klicken, das alle Ecken sammeln sagt und wir bekommen alle diese Ecken im Modell. Sie können auch nur Innenecken wählen. Also, wenn ich diese Auswahl lösche, dann aktivieren Sie in diesem Feld nur innere Ecken und drücken Sie sammelt alle Koordinaten. Wir haben gerade die einzige innere Ecke. Aus irgendeinem Grund gibt es keine Option nur für äußere Ecken, aber Sie können sie einfach alle sammeln und dann die internen entfernen. Dies könnte also nur etwas sein, das Sie verwenden, nachdem Sie vollständig auseinander fertig sind, Sie glätten es, und dann können Sie einfach die Ecken für die Herstellung abrunden. Nur eine Sache zu wissen, wenn wir jetzt tun und diesen Teil abflachen, werden wir diese Ecke Gelände-Features verlieren , weil sie auf die abgeflachte Version angewendet wurden. Also können sie nicht hier in der UN-abgeflachten Version sein. Wenn Sie sie im gefalteten Modell haben möchten, können Sie sie entweder manuell hinzufügen, wie wir es gerade getan haben. Wir können das Entfaltungswerkzeug verwenden und dann alle diese Bänder sammeln und dann das Faltwerkzeug auswählen, um es wieder nach oben zu falten. Dies deckt also die Option „Eckverkleidung“ oder „Eckbruch“ ab. Wie ich schon sagte, es ist Shampoos und Filets ziemlich ähnlich. Es ist nur ein bisschen einfacher zu bedienen. Wählen Sie einfach das Werkzeug und legen Sie dann die Größe fest, stellen Sie den Typ, entweder ein Shampoo oder ein Phillip. Wählen Sie dann die Ecken aus, an denen das Feature hinzugefügt werden soll. Als Nächstes ist das Eckentlastungswerkzeug. 28. Corner: Das letzte Werkzeug der vier Eckoptionen wird als Eckentlastung bezeichnet. Wenn Sie zuerst darauf klicken, sieht es ziemlich kompliziert aus, aber eigentlich ist es nicht so schlimm. Erstens ist der Bereich nur das Blatt, mit dem wir arbeiten. Also bevorzugen Sie wahrscheinlich automatisch so. Dann können wir entweder eine zu biegen Ecke oder drei gebogene Ecke wählen. Um die Ecke zu biegen, ist so etwas, wo wir gerade nebeneinander Benz müssen. Wir haben keine drei Ben Ecken in diesem Modell. Wenn ich also drei Biegung wähle und dann Ecken sammeln drücke, sag uns, dass es hier keine drei Ben Ecken gibt. Wenn wir auswählen, um zu biegen und drücken alle Koordinaten sammelt, wird diese Ecke automatisch aufgenommen und die Flächen der Ecke werden hier unten angezeigt. Dann können wir im Grunde nur einige Reliefschnitte in der Ecke hinzufügen so dass wir etwas Material wegschneiden können, um es einfacher zu biegen. Es gibt eine Menge verschiedener Optionen, im Grunde nur verschiedene Formen, wie das Relief beibehalten wird. Für einige der Optionen können wir eine tatsächliche Größe verwenden oder wir können ein Verhältnis verwenden. So können wir es mit der Dicke des Blattes verknüpfen. Und jede Version hat verschiedene Sub-Optionen. Also lassen Sie uns einfach kreisförmig versuchen und dann OK drücken. Und dann wird dieser Eckelif hinzugefügt. Und das wird nur beim Biegen und bei der agilen Fertigung im wirklichen Leben helfen. Nun könnte eine Drei-Ecker-Band etwa so aussehen. Fügen wir hier ein paar weitere Kantenflansche an dieser Kante hinzu. Also haben wir hier eine kompliziertere Biegung. Wir haben drei Ben kommen rein, 123. Aber das Eckrelief kann im Grunde immer noch auf die gleiche Weise funktionieren. Wählen wir also das Eck-Elif-Werkzeug aus. Dieses Mal können wir drei gebogene Ecke wählen. Und wenn wir alle Ecken sammeln drücken, wird es automatisch die drei Ben Ecke bekommen. Und es gibt alle drei Phasen dort. Dann können wir einfach die Art des Reliefs, die Form und die Größe und alles ändern . Und das wird uns mit dieser Ecke genauso helfen , wie wir OK drücken können. Und jetzt haben wir das Eckrelief dort weggeschnitten. Nun ist das letzte, was man sich ansehen sollte, man sich im vorherigen Video vielleicht erinnern kann, wenn wir das Teil abflachen, hatten wir einige zusätzliche Eckentlastungsoptionen unter der Option „Break-Ecke“. Also schauen wir uns die nur kurz an. Erstens werde ich diese Eckentlastungsoptionen im gefalteten Teil löschen. Und dann werde ich den Teil abflachen. Und dann haben wir jetzt unter den Eckoptionen nur die Koordinatenbeschneidung zur Verfügung. Also wählen wir das aus. Und dann haben wir hier oben ein paar Erleichterungen. Wir können jetzt auf Sammeln oder Ecken drücken und erhalten nur automatisch die Ecken, in denen Biegungen sind. Und dann können wir den Relief-Typ hier ändern, ist ein paar verschiedene Optionen. Kann die Größe ändern und wir können OK drücken, um diese hinzuzufügen. Es ist also im Grunde nur das Eckenrelief in einem abgeflachten Zustand anstelle eines entfalteten Zustands hinzuzufügen . Denken Sie daran, wenn wir dies hinzufügen und dann wir jetzt unschmeichelhaft auseinander, diese Ecke oder Blatt wird entfernt werden. Es kann also Fälle geben, in denen Sie dies verwenden möchten, in denen Sie nur eine Eckenentlastung direkt am Ende haben möchten, kurz bevor Sie die Teile zum Schneiden und Herstellen exportieren. Corner Relief ist also ein Werkzeug, das je nachdem, was Sie herstellen, kaum verwenden oder Sie könnten es auf fast jedem Modell verwenden, das Sie herstellen. Aber zum Glück ist es ziemlich unkompliziert. Oder wir müssen tun, ist wählen Sie das Werkzeug und dann wählen sammelt alle Ecken auf, äh, zu biegen oder drei Biegung Ecke, und dann wenden Sie die Ecke Relief und ändern Sie die Parameter, was wir wollen. Wir können es auch auf ein abgeflachtes Modell direkt am Ende anwenden und dann den gesamten Schritt direkt am Ende durchführen. Im nächsten Abschnitt werden wir uns ein paar Nicht-Blech-Technikenansehen, um ein paar Nicht-Blech-Techniken Ihre Teile herzustellen und sie dann in Blech umzuwandeln. 29. Bücken einfügen: Im vorherigen Abschnitt haben wir uns die Baustelle in Blechteilen mit Basisflanschen angesehen. Und wir haben die meisten Blechwerkzeuge und -merkmale abgedeckt. jedoch nicht nur Basisfunktionen erstellen, Sie könnenjedoch nicht nur Basisfunktionen erstellen,sondern auch Volumenkörperteile modellieren und später in Blech umwandeln. Es gibt zwei Hauptwege, dies zu tun. Ich werde nur einen neuen Teil beginnen. So können wir verwenden konvertiert ein Blech, die diese Option ist, ist im Moment ausgegraut. Oder wir können die Option Biegungen einfügen verwenden, die ebenfalls ausgegraut ist. Bevor wir dieses Video starten, möchte ich nur sagen, dass es im Allgemeinen am besten ist, sich an Blechversionen Ihrer Teile zu halten , weil es Ihnen im Allgemeinen nur ein bisschen mehr Flexibilität gibt , wenn Sie irgendetwas. Manchmal kann es scheinen, dass Modellierung sicherlich normalerweise in einem Nicht-Blech entfernt und dann Umwandlung in Blech schneller ist. Aber auf lange Sicht, wenn Sie etwas ändern müssen, dann funktioniert Blech in der Regel schneller und es ist viel flexibler. der Option „Biegungen einfügen“ können Sie ein geschältes Teil in Blech umwandeln. Dazu benötigen wir einen festen Körper mit einer gleichmäßigen Dicke. Also müssen alle Wände die gleiche Dicke haben. Oder Sie können auseinander modelliert mit dünnem Feature verwenden. Und wir werden ein Beispiel für beide zeigen. Für den ersten werde ich nur zunächst einen einfachen Volumenkörper modellieren , nur mit einem Moor Standard bas, grundlegende Streufunktion, um zu teilen, wie das funktioniert. Ich werde nur eine Skizze auf der obersten Ebene beginnen, um ein Rechteck zu bekommen. Zeichnen Sie am Ursprung. Wir werden es 150 breit und 150 hoch machen. Und dann werde ich einen Boss Extrude auch 150 Mittelebene machen. Also haben wir im Grunde einen Würfel, der komplett solide ist. Jetzt werde ich die Shell-Funktion verwenden, um diesen Würfel auszublenden oder auszuhöhlen. So ist das Regal jedes Jahr hier auf der Registerkarte Features. Ich werde die Wände auf zwei Millimeter dick machen. Und dann für Gesichter zu entfernen, einfach auf diese obere Fläche klicken. Wenn ich dann OK drücke, wird dieser Würfel ausgehöhlt. Wenn wir also zu einer Querschnittsansicht gehen, können wir sehen, dass die Wandstärke den ganzen Weg durch das Teil gleich ist. Wenn wir also ein Volumenkörperteil wie dieses hatten, können wir dieses nun in Blech umwandeln, indem wir das Feature Biegungen einfügen verwenden. Um das Feature zu verwenden, gehen Sie einfach zur Registerkarte Blech, und klicken Sie dann auf Bänder einfügen, die hier ist. Und jetzt haben wir alle unsere üblichen Blechparameter. Also haben Sie hier den Biegeradius. Sie können die Dicke nicht festlegen, da diese durch die bereits im Modell vorhandene Wandstärke bestimmt wird. Aber dann hast du die Biegeentlastung und die Autorenlinderung und alles hier unten. Das erste, was wir tun müssen, nachdem wir diese Parameter eingestellt haben, ist eine feste Phase zu wählen. Und das wird im Grunde unsere Basisschriftart werden. Es ist das Gesicht, das alle Biegungen relativ zum Gesicht gemacht werden, das sich nicht bewegt. Klicken wir in diesem ersten Feld und wählen Sie dann die Unterseite des r Würfel. Und dann tun Sie das nicht. Ich zeige es dir nur als Beispiel. Wenn ich jetzt OK drücke, heißt es keine Biegungen gefunden. Aber es sieht so aus, als wäre etwas passiert. Wir haben das Teil tatsächlich in ein Blechteil umgewandelt , weil wir sehen können, dass wir den Blechordner hier haben. Wir haben weniger geschnitten, wir haben flache Batson und so weiter. Aber offensichtlich ist es kein richtiges Blechteil , weil es keine konstante Dicke ist. Und wir können es nicht glätten. Es sieht so aus, als hätten wir hier irgendwo einen Schritt verpasst. Also werde ich Control zed drücken, um wieder an den Punkt rückgängig zu machen, wo wir waren. Jetzt haben wir gerade die Schlüsselfunktion und die Regalfunktion. Wir haben also keines dieser Blechmerkmale. Wir haben gerade dieses hohle Q bekommen. Jetzt werde ich versuchen, die Wendeschneidplatten-Funktion erneut und sehen, ob wir herausfinden können, was wir verpasst haben. Also lassen Sie uns das Feature erneut auswählen. Wie zuvor werden wir das feste Gesicht wie zuvor einstellen, aber bevor wir OK drücken. Jetzt werden wir hinzufügen, was die Ratenparameter genannt wird. Also im Grunde wollen wir alle diese Seiten lösen. Aber das können wir im Moment nicht tun, weil sie alle miteinander verbunden sind. Also ist es tatsächlich entfaltet sie. Wir müssen irgendwo an den Rändern reißen. Wenn Sie sich vorstellen, es wäre eine echte Schachtel aus Pappe oder so, dann müssten wir an den Seiten reißen, bevor wir sie zusammenklappen könnten. Klicken Sie also in das Feld Anpassungsparameter und wählen Sie diese vier Kanten einzeln aus. Sehen Sie, wie ich sie auswähle, bekommen wir diese gelben Pfeile. Diese zeigen nur die Richtung des Rep an. Wir sehen uns das in einem Moment ein wenig mehr an. Aber zuerst werden wir eigentlich nur diese Standard-Rips ausprobieren. Hier auf der linken Seite können Sie die Spaltrichtung anpassen. Ich werde es als 0,1 behalten. Und wenn ich dann auf OK klicke, heißt es, dass Autoentlastungsschnitte für Warner Moore-Kurven gemacht wurden. Und jetzt, wenn wir OK drücken, können wir sehen, dass wir wieder niedrige Blecheigenschaften haben. Und unser Modell sieht etwas anders aus. Wenn wir hier unten schauen, haben wir diese Biegungen an den unteren Rändern und wir haben dieses automatische Relief in den Ecken. Und dann auch, wenn wir hineinzoomen, haben wir diese kleine Rippspalte an jeder dieser Kanten. So können wir das Teil jetzt bei Bedarf abflachen. Und wir können das Eckrelief in den Ecken sehen. Und wir können sehen, dass dies jetzt nur ein normales Blechteil ist. Wenn wir also in die Designtheorie schauen, können wir sehen, was los ist. Ich werde den ganzen Weg nach oben ziehen. Wir haben mit unserem festen Würfel begonnen und dann haben wir die Schalenfunktion hinzugefügt, die den Würfel ausgehöhlt hat. Als nächstes haben wir die Blechfunktion. Dies hat alle unsere Blechparameter drin. Als nächstes haben wir die Rip-Funktion, und das ist, was schneidet diese Kanten. Und wenn wir hineinzoomen, können wir sehen, dass wir an jeder Kante einen kleinen Rippstrom haben. Jetzt können wir die Rip Kurtz selbst einsetzen. Dieses Werkzeug wird in meinem Befehlsmanager angezeigt, aber dann müssten wir diese Kanten manuell biegen. Mit den Einsteckbändern können wir also alles in einem Schritt machen. Als nächstes haben wir abgeflachte Kurven, die diese Kurven offensichtlich abflachen. Und dann haben wir Prozessbiegungen, die sie wieder nach oben biegen. Und dann rechts unten haben wir die Abwicklungsfunktion, die wie gewohnt unterdrückt wird. Dies ist also eine ziemlich einfache Möglichkeit, ein Volumenkörperteil mit einer konstanten Wandstärke in ein Blechteil umzuwandeln . Jetzt werden wir uns diese Wiederholungen genauer ansehen und wie wir verschiedene Optionen anpassen können , um uns unterschiedliche Endergebnisse zu liefern. Wenn Sie sich diese Flansche an der Spitze ansehen, können Sie sehen, dass sich dieser überlappt, dieser hier überlappt sie wollen. Also überlappen sie sich den ganzen Weg herum. Wenn wir etwas symmetrisches wollten, könnten wir diese Rip-Richtungen anpassen. Wenn Sie dieses RET-Feature in der Entwurfsleiste bearbeiten, können wir diese gelben Pfeile anpassen und die Richtung der Darstellung ändern. Sie können direkt auf die Pfeile klicken und das wird sie anpassen. Sie können die Kante auch hier auf der linken Seite auswählen. Manchmal kann es ziemlich schwer sein zu sehen, welche Sie ausgewählt haben. C, wie ich dieses auswähle, wird Kante drei hier leicht hervorgehoben. Und dann können Sie die geänderte Richtung drücken. Also werde ich die Routen ändern oder so etwas. ist es also etwas symmetrischer. Und dann werde ich OK drücken. Und wenn wir nun die Flansche betrachten, überlappen sich diese beiden äußeren, diese beiden und diejenigen sind überlappt. Wenn Sie in dieser Ecke schauen, wo sich der Mauszeiger befindet, drücken Sie einfach die Steuerung Z, um rückgängig zu machen. So können Sie den Unterschied sehen. So sehen Sie, dass wir von Überlappung in dieser Richtung zu Überlappung in dieser Richtung wechseln können . Sie können auch in zwei Richtungen gleichzeitig reißen. Wenn wir also die Writ-Funktion erneut bearbeiten, können Sie dies nicht tun, indem Sie auf den Pfeil klicken. Sie müssen die Kante auf der linken Seite auswählen und die Richtung ändern gedrückt. Drücke einfach weiter drauf. Und so haben wir zwei Pfeile anstelle eines an jeder Kante und tun das gleiche für die anderen Kanten. Wenn Sie also zwei Pfeile an jeder Kante haben, drücken Sie OK. Und jetzt, wenn wir vergrößern, können Sie sehen, dass sich die Kanten überhaupt nicht überlappen. Sie haben gerade diese kleine Lücke da. So wurde beschrieben, wie das Biegungselement für Volumenkörper verwendet wird. Und bevor wir das Video beenden, zeigen Sie Ihnen nur sehr schnell, wie Sie dies auf Thin Feature-Teilen verwenden können. Also werde ich ein neues Teil starten und eine Skizze auf der vorderen Ebene beginnen. Und dann werde ich einfach das Linienwerkzeug verwenden, um ein sehr einfaches Profil zu zeichnen, nur einen Offset, der so geformt ist. Und dann gehe ich zur extrem Boss-Basis, werde das einfach mit der Thin Feature-Option extrudieren. Nehmen wir an, stellen Sie die Dicke auf zwei und drücken Sie dann OK. Also haben wir eine sehr einfache Form. Es könnte eine sehr einfache Klammer oder so etwas geben. Also, wenn wir dieses Volumenkörper in ein Blechteil konvertieren wollten, oder wir tun müssen, ist auf die Registerkarte Blech gehen, gehen Sie zu Bänder einfügen. Und dann müssen wir das feste Gesicht wieder wählen. Dieses Mal müssen wir keine Writ-Parameter wählen, da es nichts zu rep gibt. Alles, was wir tun müssen, ist den Biegeradius einzustellen und dann OK zu drücken . Und dieser Biegeradius wird allen scharfen Ecken hinzugefügt. Und jetzt können wir abflachen dieses Teil ist nur ein normales Blechteil jetzt. Dies kann also für Dinge wie Klammern und wirklich einfache Thin Feature-Teile nützlich sein. Um zusammenzufassen, werde ich wieder zu dem anderen Teil wechseln. Bänder einfügen ist also ein Feature, mit dem Volumenkörper in Blechteile umgewandelt werden können . Zuerst wählen wir das Werkzeug aus, dann wählen wir die feste Fläche aus. Wir können alle Blechparameter an dieser Stelle einstellen. Wenn wir Kanten haben, die gerissen werden müssen, wenn wir uns entfalten, können wir diese jetzt auswählen. Kann den Rip Beecher auch separat verwenden, wenn Sie es bevorzugen. Drücken Sie dann OK und die Biegungen und Risse werden hinzugefügt. Dies ist also ein wirklich nützliches Werkzeug, um leicht in Blech umzuwandeln. Als nächstes werden wir einen Blick auf das Werkzeug zum Konvertieren in Blech werfen, das ziemlich ähnlich ist selten, dass einige wichtige Unterschiede hat. 30. Konvertieren in Blech – Einführung: Konvertieren in Blech ist ein weiteres Werkzeug, mit dem Sie Volumenkörper nehmen und sie in Blechteile machen können, ist sehr ähnlich zu dem Werkzeug, das wir im vorherigen Video auf viele Arten verwendet haben. Sie haben also möglicherweise ein externes Teil, das Sie von woanders importiert haben. Oder vielleicht haben Sie Teammitglied, das mit Blech nicht so vertraut ist. Und sie wollen dir nur eine Gesamtform geben, mit der du arbeiten kannst. Wir zeigen Ihnen an einem Beispiel, wie es funktioniert. So können Sie die Form in den Übungsdateien herunterladen oder wir können sie einfach direkt herausziehen. Dies ist nur ein Extrude, das 100 Millimeter breit ist. Und ich lasse die Skizze für einen Moment auf dem Bildschirm, wenn Sie das einfach kopieren und selbst extrudieren wollen. Stellen Sie sich vor, Sie haben dieses feste Objekt von einem Chef erhalten und Sie wurden gebeten, es zu einem hohlen Teil zu machen, das aus Blech hergestellt werden kann. Du könntest einfach alles messen und es dann von Grund auf neu erstellen. Aber in diesem Fall ist es wahrscheinlich einfacher, wenn Sie es einfach konvertieren. In diesem Video werden wir uns den grundlegenden Prozess der Verwendung von wandelt ein Blech betrachten. Und dann im nächsten werden wir uns einige der Optionen etwas detaillierter ansehen. Das erste, was Sie tun müssen, ist wählen Sie das Konverter-Blechwerkzeug, das Sie hier neben dem Basisflansch finden. Auf der linken Seite erhalten wir viele Blechoptionen. Und der Hauptunterschied zwischen diesem und den Einsteckbändern besteht darin, dass Sie dies auf einem vollständig festen Körper verwenden können. Sie müssen es nicht auf einem Teil verwenden, das bereits ausgeschält wurde. Hier unten haben wir also die Dicke, die Biegeradius und eine Last anderer Optionen, und wir werden diese jetzt durchgehen, das Werkzeug ist tatsächlich sehr ähnlich wie die Wendeschneidplatten, die wir gerade angesehen haben. Zuerst müssen wir ein festes Gesicht auswählen. Dies ist im Wesentlichen Ihr Basisflansch. Also werde ich diese Box löschen und ich werde diese untere Fläche hier auswählen. Dann können wir die Dicke und den Biegeradius einstellen. Lassen Sie uns also versuchen, Millimeter für die Dicke und einen Millimeter für den Biegeradius. Das nächste, was wir tun müssen, ist die Kanten zu wählen. Wir wollen eine Biegung. Also klicken Sie auf dieses Band Kanten Feld und dann gehen Sie in die Modellierung der Grafikbereich und wählen Sie einfach die Kanten, die wir biegen möchten. Also werde ich dieses und dieses auf der anderen Seite auswählen. Und wenn wir sie wählen, können Sie sehen, dass sie rosa werden. Es ist die gleiche Farbe wie sie verbringen Kanten Box hier, so ist es alles farbcodiert. Wir können auch versuchen, diese Zeile auszuwählen. Und wie Sie sehen können, werden diese anderen Ideen violett. Und sie wurden hier unten automatisch ausgewählt, wo RIP-Kanten stehen. So solide Arbeit weiß, ob wir diese drei rosa Kanten entfalten wollen, dann müssen wir entlang dieser beiden violetten Kanten reißen. Das ist also ein bisschen intelligenter als das vorherige Feature. Und ich werde jetzt einfach OK drücken, damit wir diese Funktion erstellen und einen Blick darauf werfen können , was das schafft. Alle Biegungen, die nicht ausgewählt wurden, wurden diese Flächen aus dem Modell entfernt. Wir sind an diesen Rändern gerissen und haben Biegungen entlang dieser unteren Elenden hinzugefügt. Wenn es aus irgendeinem Grund wirklich wichtig war, dass wir keine Lücke hatten, dass wir hier eine Kurve hatten. Stattdessen können wir nun bearbeiten Liste konvertiert ein Blechteil, und wir können es auf eine etwas andere Weise biegen. Also werde ich diese Bandkanten löschen und ich werde einige verschiedene Kanten auswählen. Also, wenn wir hier keine Lücke wollten, könnten wir hier unten eine Biegung hinzufügen, und dann diese beiden gekrümmten Kanten. Und wir haben jetzt automatisch an diesen unteren Rändern geschrieben. Also, wenn ich jetzt OK drücke, haben wir eine ähnliche Gesamtform, aber wir haben einen ganz anderen Footprint bei unterschiedlichem Layout. Je nachdem, wie Sie Ihre Biegungen auslegen, werden Sie eine andere Abwicklung haben. Lassen Sie uns die Umwandlung in Blech-KE erneut bearbeiten. Und dann werde ich alle Kurven löschen und wir werden noch etwas von unten hinzufügen. Also eine Sache zu beachten ist, dass Sie die Biegungen in der Reihenfolge auswählen müssen. Wenn ich also diese unten auswähle, kann ich diese nicht an der äußersten Kante auswählen, da sich eine Biegung dazwischen befindet. Es wurde noch nicht ausgewählt. Also müssen wir sie in der Reihenfolge wie folgt auswählen. Und dann kann ich diese oben auswählen und vielleicht auch diese am anderen Ende. Also haben wir dort automatisch an der Spitze gerissen. Wir können auch gebogen zu diesen auf der Unterseite hinzufügen. Und dann reißen wir automatisch an diesen anderen Rändern entlang. Wenn ich dann OK drücke, haben wir das gesamte äußere Blatt und wir können das abflachen und uns das Muster ansehen. Dieses Video ist also wirklich nur eine Einführung in das Werkzeug zum Konvertieren in Blech. Wir werden es im nächsten Video ein bisschen genauer betrachten. Also, um zusammenzufassen, werde ich diese Umwandlung in Blech-KE löschen. So haben wir gerade mit einem festen Körper angefangen. Zuerst müssen Sie das Konverter-Blechwerkzeug auswählen. Dann müssen Sie eine feste Fläche auswählen und die Dicke und den Biegeradius einstellen. Wenn diese nicht verfügbar sind, müssen Sie hier unter Umständen die Option Überschreiben Standard drücken. Dann können wir einfach die Kanten auswählen, die wir biegen wollen und die gerissenen Kanten sollten automatisch gefunden werden. Denken Sie daran, dass Sie nicht benachbarte Biegungen auswählen können, daher müssen Sie sie in der Reihenfolge auswählen. Wenn Sie keine Kanten auswählen, werden diese Flächen beim Konvertieren in Blech aus dem Modell entfernt. Dieses Werkzeug ist also eine wirklich gute Möglichkeit, einen Volumenkörper zu nehmen und ihn in Blech zu konvertieren. Im nächsten Video werden wir uns etwas detaillierter beschäftigen und einige dieser kleineren Optionen ansehen. 31. Konvertieren in Blech – Fortgeschrittene: Im vorherigen Video haben wir uns nur die Grundlagen des Konverter-Blechwerkzeugs angesehen. Und in diesem werden wir uns ein paar weitere der detaillierten Optionen ansehen. Und wir werden auch über einige Überlegungen sprechen Sie benötigen, wenn Sie mit einem Tool wie diesem arbeiten. Also zuerst, lassen Sie uns bearbeiten, dass ein Blechelement konvertiert , das wir im vorherigen Video hatten. Und wir werden einen Blick auf die beiden anfänglichen Optionen werfen, die wir übersprungen haben. Die erste hier oben wird als umgekehrte Dicke bezeichnet. Und das kehrt einfach nur die Richtung des Blattes um. Wenn Sie sich die Vorschau genau ansehen, können Sie sehen, wie ich anklicke und aufheben, es ändert die Richtung im Blatt. Also ist die x0 in der Form hier. Wenn Sie Ihre Presse rückwärts, dass sie jetzt außerhalb der Form ist. Wenn ich OK drücke und dann das Messwerkzeug bekomme, können wir diesen äußeren Abstand messen und er kommt als 104 Millimeter heraus. Denken Sie daran, dass wir diese Form als 100 Millimeter gesagt haben und dann haben wir zwei Millimeter Blechdicke. Das ist also insgesamt 104, als wenn ich das Feature editiere und die Dicke umgekehrt oder die umgekehrte Dicke ausschalten würde. Und dann messen wir erneut. Diesmal haben wir 100, weil das gesamte Blechteil innerhalb dieser Anfangsform ist. Die zweite Option, wenn wir das Feature erneut bearbeiten, wird Keep body genannt. Und wenn Sie dies überprüfen, bedeutet dies, wenn Sie ein Blech konvertieren, behalten Sie auch den ursprünglichen Körper, den Sie für die Konvertierung verwendet haben. Normalerweise verschwindet der Körper einfach oder wird von der Funktion verbraucht. Wenn Sie darauf klicken, können Sie es behalten. So können Sie es wieder verwenden, um ein anderes Teil zu machen, wenn Sie müssen. Also zeige ich Ihnen, wie das funktioniert. Wenn wir OK drücken, haben wir jetzt das konvertierte Blatt und wir haben auch den Anfangskörper. Wenn ich den Mauszeiger über diese und drücken Sie die Tabulatortaste, um den Körper zu verstecken. Und dann, wenn ich die Schnittliste erweitern, hier haben wir den Körper, aber ist versteckt. Also werde ich das nochmal zeigen und dann verstecke ich das Blatt. Jetzt habe ich gerade die Leiche und das Blatt ist versteckt. Es kann also vorkommen, dass Sie Blechteile aus einem einzigen Körper herstellen möchten. So zum Beispiel, wir haben gerade den unteren Teil gemacht. Jetzt können wir diese Funktion wieder verwenden. Und wir können so einen Top-Teil machen. So können Sie eine andere feste Fläche einstellen. Vielleicht füge einfach eine Band hier an der Ecke hinzu. Kann jetzt den Körper behalten, weil wir es nicht ein drittes Mal behalten wollen. Und dann, wenn ich OK drücke, müssen wir jetzt Blechteile. Also haben wir den oberen Abschnitt und wir haben den unteren Abschnitt. Wir können sehen, dass es hier ein bisschen kollidiert. Es könnte sich also lohnen, den ersten zu bearbeiten. Und diese Änderung in der Dicke, Umkehrung der Dicke. Und jetzt sollte es außerhalb des oberen Teils sein. Das ist also ein gutes Beispiel für die Verwendung von umgekehrter Dicke. Eine andere Sache, die wir tun können, ist manuelle Rip-Linien hinzuzufügen. Also kommen wir einfach zu einem einzigen Teil zurück. Ich werde den zweiten Teil löschen. Dann werde ich die erste Konvertierung in Blech-KE bearbeiten. Ich werde den Wärmestörper ausschalten, nur um Verwirrung zu vermeiden. Und ich füge Bettleinen hinzu, wo wir sie wollen. Also, das ist auch eine zu dieser oberen Kante hinzufügen. Wird automatisch entlang der anderen reißen, in der anderen Ecke. Also jetzt haben wir die ganze äußere Form. Wenn wir OK drücken, sieht es ungefähr so aus. Wir reißen an dieser rechten Kante. Aber stellen Sie sich vor, wir sagen, wir wollen auf halbem Weg entlang dieses Gesichtes reißen. So können wir tatsächlich eine manuelle Ripplinie hinzufügen, wo wir dies tun möchten. Sie müssen das Rot skizzieren, bevor Sie das Umwandeln in Blechelement durchführen. Also werde ich die Roboterleiste über die Convert-Funktion nach oben ziehen. Es ist also im Modell im Wesentlichen deaktiviert und jetzt fügen wir Features hinzu. Dann beginne ich eine Skizze auf dieser Oberseite und bekomme nur ein Linienwerkzeug, ich mache eine Linie gerade über die beiden Mittelpunkte dort. Wenn wir nun wieder nach unten ziehen, wird das Konverter Blech wieder eingeschaltet. Aber wir haben diese Skizze schon mal. Wir können nun bearbeiten, die ein Blechelement konvertiert. Wir können den ganzen Weg runter gehen, um Skizzen zu zerreißen. Und dann können wir die Skizze wählen. Dann fügen Sie einfach ein weiteres Band an der rechten Kante hinzu. Und dann, wenn ich OK drücke, reißen wir jetzt die Mitte des oberen Gesichts entlang. Und wenn wir den ganzen Weg nach unten ziehen, können wir diesen Teil jetzt abflachen. So ist es möglich, Ihre eigenen Ripp-Skizzen zu verwenden, aber Sie müssen sie nur vor dem Konverter-Blech-KE zeichnen. Nun, bevor wir dieses Video beenden, möchte ich Ihnen nur ein potenzielles Problem zeigen, dass Sie mit diesem Tool arbeiten können. Sie müssen also wirklich überlegen, wenn Sie in Blech arbeiten. Also werde ich unsere Converter Blechfunktion bearbeiten. Ich werde alle Bands entfernen. Dann werde ich hier nur drei unten hinzufügen. Das sieht so aus, als hätte es gut funktioniert. Wenn wir OK drücken, scheint das Feature erstellt worden zu sein. Ok. Einige der Biegeentlastung sieht etwas seltsam aus, aber alle Kurven sind da. Aber jetzt, wenn wir abflachen drücken, sehen Sie, dass der Teil nicht abgeflacht ist. Und hier auf der linken Seite haben wir eine Art Warnung oder einen Fehler. Es besagt, dass dieses Teil Features enthält, die nicht abgebogen werden können. Also haben wir irgendwo ein Problem mit einer unserer Funktionen. Und wenn wir das weiter ausdehnen, können Sie sehen, dass wir ein Problem mit einer dieser abgeflachten Biegungen haben. Eine der Bands kann aus irgendeinem Grund nicht abgeflacht werden. Das Problem, das hier passiert, ist, wenn sich diese Kanten lösen, sie sind tatsächlich in einem flachen Zustand miteinander kollidieren. Dies ist etwas, auf das Sie zufällig stoßen können, wenn Sie die Konvertierungs- oder Blechelemente wie diese verwenden. Gehen wir zu einer Draufsicht und wir können irgendwie zeigen, was das Problem hier ist. Zeichnen wir einige Skizzen auf dieser Fläche, um die Kanten zu visualisieren, die sich zu biegen versuchten. Also wird diese Kante so etwas verbiegen. Diese wird eine Band wie diese besitzen. So würde ein abgeflachtes Blatt aussehen. Aber dann wird diese dritte Band in der Mitte so etwas lösen. So können Sie sofort sehen, dass wir hier einen Zusammenstoß zwischen diesen beiden Kanten haben werden. Wenn wir ein flaches Blatt haben, können wir natürlich kein Material aus zwei Flanschen an derselben Stelle haben. Also wären wir nicht in der Lage, Kurven wie diese zu machen. Es bedeutet nicht unbedingt, dass dieser Teil völlig unverwechselbar ist. Sie müssen es nur auf eine andere Art und Weise machen. Wenn Sie also Ihre Teile mit Convert to Blech erstellt haben, müssen Sie möglicherweise nur über diese Art von Sache nachdenken. Nur weil Sie es in SolidWorks schaffen können , bedeutet das nicht, dass Sie es tatsächlich im wirklichen Leben schaffen können. So kann es helfen, Sie Teile so oft zu entfalten. Überprüfe einfach, dass alles in Ordnung ist. Wenn Sie einen Entfaltungspfeil wie diesen erhalten, versuchen Sie, die Features nacheinander zu unterdrücken und dann abgeflacht zu werden, um zu versuchen und einzugrenzen, wo das Problem sein könnte. Oder schauen Sie sich einfach die Fehlermeldungen unter dem Abwicklungsmuster an. Im Allgemeinen ist dieses Tool sehr nützlich. Sie können damit Volumenkörperteile in Blechteile konvertieren. Wählen Sie zunächst die feste Fläche aus, und fügen Sie dann die Bänder und die Rips hinzu. Sie können auch manuelle Rips zeichnen, um sicherzustellen, dass Sie die Skizze zeichnen, bevor Sie die Konvertierungen zu einem Blechelement machen. Sie können auch die Option Schlüsselkörper verwenden, um mehrere Blätter oder Teile aus demselben Körper zu erstellen. Und Sie können die Dicke dort umkehren, wenn Sie müssen. Wenn Sie dieses Werkzeug verwenden, konvertiert ein Blech, versucht, alle möglichen Abflachung Probleme wie die, die wir gerade angesehen haben, bewusst zu sein. Oft, wenn Sie mir ein wenig nachdenken, können Sie alle Probleme umgehen, indem Sie Dinge auf eine etwas andere Weise machen. Im nächsten Abschnitt werfen wir einen Blick auf Formwerkzeuge, mit denen Sie Dinge wie Grübchen, Rippen oder kleine Logos in Ihre Blätter drücken können. 32. Einführung in die Formung von Tools: Wir haben jetzt untersucht, wie Sie Blechteile von Grund auf neu erstellen können. Wie Sie vorhandene Teile in Blech konvertieren können Und die meisten der Volumen-Arbeitsblattwerkzeuge, mit denen Sie Ihr Teil aufbauen können. In diesem Abschnitt werden wir uns mit Formwerkzeugen beschäftigen. Und das sind im Grunde geformte Werkzeuge oder Matrizen, die unter hohem Druck in ein Blech gepresst werden. Und sie drücken tatsächlich ihre eigene Form in das Blatt. Beispiele dafür sind Dinge wie Grübchen, kleine Rippen oder vielleicht Logos, die in das Blatt geschoben werden. Sie können auch Formwerkzeuge haben, die das Material während der Bildung wegschneiden. Und diese könnten Formen wie Griffe oder Belüftungsöffnungen geben. Solid Works enthält eine Reihe von bereits vorhandenen Formwerkzeugen in der Konstruktionsbibliothek. Sie können sehr schnell verwenden. Aber das sind alle sehr spezifische Größen. Also finde ich persönlich, dass es ziemlich unwahrscheinlich ist, dass Sie diese direkt so verwenden, wie sie sind. Aber zuerst zeige ich Ihnen nur, wie Sie die Formwerkzeuge direkt aus der Entwurfsbibliothek verwenden . Und dann im nächsten Video werden wir einen Blick darauf werfen, wie Sie die Größe und Form dieser Werkzeuge für Ihre eigenen Bedürfnisse anpassen können. Und dann im Video danach schauen wir uns an, wie Sie tatsächlich Ihre eigenen benutzerdefinierten Formwerkzeuge für die USA herstellen können. Eine Sache, die Sie wissen sollten, bevor wir mit der Verwendung von Formwerkzeugen beginnen , ist, dass sie oft benutzerdefinierte Werkzeuge sind. So haben sie oft speziell für Ihr Projekt gemacht. Wenn Sie Ihre eigenen Formwerkzeuge erstellen, kann dies die Kosten und die Durchlaufzeit Ihrer Projekte um einiges erhöhen. Aber es lohnt sich immer, mit Ihrem Hersteller zu sprechen, weil sie vielleicht bereits einige vorhandene Umformwerkzeuge aus dem vorherigen Projekt haben einige vorhandene Umformwerkzeuge aus , die Sie für einen ähnlichen Zweck verwenden können. Also lasst uns damit beginnen, die Werkzeuge tatsächlich zu verwenden. Ich werde nur einen neuen Teil beginnen. Sie können das vorhandene Basis-Flanschteil verwenden, wenn Sie möchten. Alles, was ich tun werde, ist einen einfachen Basisflansch zu erstellen, nur ein flaches Blatt, das einen Millimeter dick ist. Also werde ich auf der obersten Ebene zeichnen. Ich werde ein Sensorrechteck zeichnen und es so etwas wie 180 mal 120 machen. Dann gehe ich zum Blech-Basisflansch. Und ich werde es nur einen Millimeter dick machen. Also haben wir nur ein einzelnes flaches Blech zu bekommen, um Werkzeuge zu formen. Wir müssen die Registerkarte „Designbibliothek“ öffnen. Und das hier drüben auf der rechten Seite des Bildschirms. Es sieht aus wie eine kleine Reihe von Büchern Schnelligkeit Symbol. Und du öffnest diese Seitenwand. Und Sie sollten die Design-Bibliothek hier sehen. Wenn Sie die Designbibliothek dort nicht sehen, wie Sie sie nicht auf meinem Bildschirm sehen, müssen Sie sie möglicherweise nur zu Ihren Solid Works hinzufügen. Und es ist ein ziemlich unkomplizierter Prozess. Wenn Sie es dort nicht sehen, gehen Sie einfach zu den Werkzeugen, gehen Sie ganz nach unten, wählen Sie dann Optionen, Systemoptionen, und wählen Sie dann Dateispeicherorte aus. Dann für dieses Dropdown-Menü, das zeigt Ordner für, lassen Sie uns klicken, dass und wählen Sie Design-Bibliothek. So sehen Sie hier, es gibt nichts unter der Designbibliothek. Also müssen wir nur den Ordner hinzufügen, in dem die Designbibliotheken tatsächlich auf Ihrem Computer gespeichert sind. Um den Designbibliotheksordner hinzuzufügen, drücken Sie einfach die Schaltfläche Hinzufügen, und dann müssen wir herausfinden, wo sich die Designbibliothek auf Ihrem Computer befindet. Dies befindet sich normalerweise auf Ihrem C-Laufwerk unter Programmdaten unter Solid Works. Also schauen Sie sich das jetzt zusammen an. Klicken Sie also auf die Schaltfläche Hinzufügen, suchen Sie Ihr Laufwerk c. Und dann versucht, Programmdaten zu finden. Es sollte hier direkt unter Programmdateien sein. Und wenn Ihre nicht so angezeigt wird, dann könnte es sein, weil es ein versteckter Ordner ist. Standardmäßig gibt es einen versteckten Ordner. Sie müssen dies also zuerst in Ihrem Windows Explorer anzeigen. Um dies anzuzeigen, klicken Sie einfach mit der rechten Maustaste auf die Windows-Schaltfläche am unteren Bildschirmrand, und drücken Sie dann den Datei-Explorer. Dies sollte dann ein Windows Explorer-Fenster öffnen. Hier oben klicken Sie auf Ansicht. Und das musst du nur einmal tun. Sobald es fertig ist, wird es während eurer Festen Werke in Erinnerung bleiben. Klicken Sie also einfach auf Ansicht und stellen Sie sicher, dass versteckte Elemente sichtbar sind. Also, wenn Sie dieses versteckte Elemente Feld hier überprüfen, jetzt, wenn Sie zurück zu soliden Werken gehen, zurück zu diesem Ordner, wo wir nach den Programmdaten gesucht haben. Möglicherweise müssen Sie eine Aktualisierung durchführen. Sie einfach mit der rechten Maustaste in ein leeres Feld und drücken Sie Aktualisieren. Und jetzt können wir sehen, dass der Programmdaten-Ordner ist, dass. Also lasst uns das öffnen. Gehen Sie den ganzen Weg hinunter zu Solid Works. Wählen Sie Ihre aktuelle Version von Solid Works aus, mit der Sie arbeiten. Wählen Sie dann Entwurfsbibliothek aus. Wählen Sie dann diesen Ordner aus und drücken Sie OK, um ihn hinzuzufügen. Also jetzt hier werden wir C-Programmdaten hinzufügen, SolidWorks, Ihre Version von Solid Works Design-Bibliothek. Der Speicherort kann sich auf Ihrem Computer leicht unterscheiden, aber es sollte sich um den Ordner der Designbibliothek handeln. Drücken Sie OK, um diesen Ordner hinzuzufügen. Und Sie könnten noch ein paar Pop-ups von Windows bekommen. Wenn Sie dies tun, drücken Sie einfach OK, um diese. Wenn wir dann zur Design-Bibliothek gehen, sollten wir jetzt diesen Design-Bibliothek-Ordner hier sehen. Wenn wir diese Designbibliothek erweitern, sehen Sie, dass es viele verschiedene Unterordner gibt. Und einer von ihnen ist der Forming-Tools-Ordner. Das ist, was wir in diesem Video verwenden werden. Wenn Sie Ihre Entwurfsbibliothek immer noch nicht finden können oder Sie diesen Ordner „Werkzeuge“ nicht sehen können. Es kann sein, dass es nicht in Ihrer Installation von Solid Works enthalten ist. Und wenn ja, dieses Video und das nächste danach, wahrscheinlich nicht so relevant für Sie nach, dass das Erstellen von benutzerdefinierten Formwerkzeugen für Sie immer noch nützlich sein könnte. Angenommen, Sie haben jetzt die Entwurfsbibliothek und sie bilden dort den Ordner Werkzeuge, lassen Sie uns Formwerkzeuge auswählen. Und wir haben hier ein paar Unteroptionen. Wenn wir diese Ordner auswählen, können Sie sehen, dass wir verschiedene Tools in ihnen haben, die hier angezeigt werden. Jetzt ist es ziemlich einfach, diese Werkzeuge zu verwenden. Alles, was wir tun müssen, ist, das Werkzeug einfach auf das Blatt zu ziehen, wo wir es verwenden möchten. Öffnen wir zum Beispiel den Botschaftenordner. Und ziehen wir eines dieser Werkzeuge, die einen Kreislauf und Bus sagen, in das Blatt. Und wir ziehen es einfach auf das Gesicht, wo wir es hinzufügen möchten. Und Sie sollten eine Vorschau des Werkzeugs erhalten. Wenn nicht, wenn Sie diese Nachricht erhalten, die besagt, versuchen Sie, ein abgeleitetes Teil zu erstellen? Das liegt daran, dass wir gerade hinzugefügt haben, dass der Ordner „Werkzeuge“ und „ Solid Works“ nicht erkennt, dass es sich im Moment um den Ordner „Werkzeuge“ handelt. Wenn Sie also diese abgeleitete Bauteilnachricht erhalten, drücken Sie einfach auf Abbrechen, und öffnen Sie dann das Designbibliotheksfenster erneut. Und das musst du nur einmal tun. Öffnen Sie also das Design-Bibliothek-Bedienfeld, klicken Sie dann mit der rechten Maustaste auf den Ordner Formwerkzeuge und setzen Sie einfach eine Überprüfung hier, wo es heißt, Formwerkzeuge Ordner. Es steht also, dass Sie diesen Ordner als Formwerksordner ausgewählt haben. Möchten Sie diesen Ordner und alle Unterordner einschließen? Das Risiko wird ja drücken. Also jetzt, wenn wir den Ordner wieder öffnen, das ist offen und Bosse wieder. Und lassen Sie uns versuchen, ein Rundschreiben in Boston zu ziehen. Jetzt sollten Sie eine korrekte Vorschau wie folgt erhalten. Und jetzt, da wir diesen Forming-Ordner und die Design-Bibliothek eingerichtet haben , sollte das alles erledigt werden. Also sollte es normalerweise ein bisschen einfacher sein als das. Öffnen Sie einfach die Registerkarte Entwurfsbibliothek und ziehen Sie dann das gewünschte Werkzeug. So sehen Sie hier haben wir eine Vorschau. Und dann hier auf der linken Seite, das ist das Gesicht, wo wir das Werkzeug einfügen werden. Sie können dies anzeigen und eine neue erhalten, wenn Sie möchten. Wir können auch den Drehwinkel ändern. Das ändert sich in diesem Werkzeug nicht, da es sich um ein kreisförmiges Werkzeug handelt. Sie können das Gesicht, das die Werkzeuge vor sich drehen. Und dann gibt es hier unten noch ein paar Möglichkeiten. Dieser vor allem Link zum Formularwerkzeug. Dies bedeutet, dass, wenn wir später oder nur das Formwerkzeugmodell, das ein separates Teil in SolidWorks ist , alle Formularelemente, die ohne Werkzeug erstellt wurden, ebenfalls aktualisiert werden. Möglicherweise möchten Sie diese Verbindung zwischen dem Formwerkzeug und der Forumfunktion vollständig aufbrechen . Und wenn Sie das tun möchten, können Sie dieses Kontrollkästchen deaktivieren. Dann gibt es nur ein paar flache Teile und Optionen hier unten. Nun, bevor wir OK drücken. Gehen wir zum Positionsstempel. Das ist dem ganzen Besuch sehr ähnlich. Also haben wir den Typ-Tab und wir haben auch den Positionsstempel. Wir können nun die genaue Position mit intelligenten Dimensionen festlegen. Und überall, wo wir einen Punkt platzieren, fügen wir ein neues Formular mit diesem Formwerkzeug hinzu. Also werde ich nur noch ein paar Punkte platzieren und wir können diese mit der Smart Dimension in Position bringen. Ich werde sie vorerst nur grob aufstellen. Und dann werde ich OK drücken. Und jetzt werden diese Grübchen hinzugefügt. Sie können sehen, dass es eine Grübchen ist, die von einer Seite durchgeht und die andere Seite herausragt. Hier auf der linken Seite haben wir die geformte Funktion. Wir können das wie gewohnt bearbeiten, indem Sie darauf klicken und die Funktion bearbeiten drücken. Und dann können wir all diese Parameter ändern. Wir können das Feature auch erweitern und wir können diese Skizze mit den Punkten in bearbeiten , wenn wir die Position ändern oder neue Formulare hinzufügen möchten. Und dann ist diese Skizze nur die eigentliche Skizze des Formwerkzeugs selbst. Wie ich bereits kurz erwähnt habe, können Sie auch Schnitte mit diesen Umformwerkzeugen machen. Wenn wir also die Designbibliothek erneut öffnen, schauen Sie sich diese verschiedenen Formularwerkzeuge an. Die mit dem roten Gesicht machen tatsächlich eine Tasse. So wird ein gelbes Gesicht das Material biegen und ein rotes Gesicht schneidet das Material. Also werde ich zurück zu den Chefs gehen. Ich werde diesen Countersenkenden Boss kriegen. Und ich werde es versuchen, es einfach in das Modell zu ziehen, es auf das Gesicht zu legen, wo wir das Feature machen wollen. Und wir werden ein paar mehr auf der Registerkarte Positionen hinzufügen und dann OK drücken. Also, jetzt haben wir das einfach gemacht, aber wir haben auch das Auto in der Mitte. Und das könnte nützlich sein für Gegensenkschrauben oder so etwas. Dies war also eine Einführung, wie man die bereits vorhandenen Formwerkzeuge tatsächlich verwenden kann, um sie zusammenzufassen. Dies sind Stanzformen oder Formen, die zu einem Cheat gedrückt werden, um es zu biegen oder zu schneiden. Sie können die vorhandenen Formwerkzeuge in der Konstruktionsbibliothek Solid Works verwenden , indem Sie sie einfach in Ihr Modell ziehen. Anschließend können Sie die Positionierung nach Bedarf bearbeiten. Wenn die Entwurfsbibliothek nicht angezeigt wird, müssen Sie sie möglicherweise nur zu den Dateispeicherorten hinzufügen, indem Sie zu Extras, Systemoptionen, Feuerstandortegehen Systemoptionen, Feuerstandorte und dann den Ordner für die Entwurfsbibliothek suchen, sich auf Ihrem Computer befindet. Im nächsten Video werden wir einen Blick darauf werfen, diese Werkzeuge tatsächlich zu bearbeiten. Sie sind also ein bisschen nützlicher für Ihre eigenen Anforderungen. 33. Editing bearbeiten: Im vorherigen Video haben wir Umformwerkzeuge eingeführt und einige der Standardwerkzeuge gezeigt , die in der Konstruktionsbibliothek Solid Works verfügbar sind, nur ein Standard. Wir haben jedoch auch erwähnt, dass es ziemlich unwahrscheinlich ist, dass Sie diese genauen Werkzeuge verwenden möchten da es nicht wirklich eine große Auswahl an Größen gibt, die Sie mit den Toolbox-Teilen haben. Aber es gibt eine ziemlich anständige Reihe von insgesamt tatsächlichen verschiedenen Arten von Teilen. So könnte es möglich sein, dass Sie ein vorhandenes Formwerkzeug nehmen und dann die Größe oder die Form ein wenig ändern. Im nächsten Video werfen wir einen Blick auf die Erstellung Ihrer eigenen Tools. Aber in diesem hier werden wir nur einen Blick darauf werfen, das zu ändern, was wir dort bereits haben. So haben wir unseren Teil verlassen. Nehmen wir an, wir möchten einen rechteckigen Flansch hinzufügen. Wir könnten einfach die Entwurfsbibliothek öffnen, den Ordner „Formwerkzeuge“ öffnen, das gewünschte Werkzeug finden und es dann in das Bauteil ziehen und es dort platzieren, wo wir wollen. Und dann wird dieser rechteckige Flansch hinzugefügt. Aber die Chancen, dass wir einen Flansch verwenden wollen , der genau diese Größe hat, sind ziemlich gering selten. Aber es gibt eine ziemlich hohe Chance, dass wir einen rechteckigen Flansch wollen, aber wir wollen nur unsere eigene Größe so einstellen , dass wir tatsächlich ihre Form ändern und dann dieses Werkzeug wieder verwenden können. Und die erste Stufe davon ist nur, ein vorhandenes Werkzeug zu finden, das Sie ändern möchten. In diesem Beispiel wissen wir, dass wir einen rechteckigen Flansch verwenden möchten. So können wir das gleiche Werkzeug verwenden und es einfach ändern. Öffnen Sie die Seitenleiste der Entwurfsbibliothek erneut, und suchen Sie dann das Werkzeug, das Sie ändern möchten. Also in diesem Fall ist es der rechteckige Flansch. Und klicken Sie dann mit der rechten Maustaste auf das Werkzeug und drücken Sie Öffnen. Und das wird sich tatsächlich für das Werkzeug öffnen. So können Sie in diesem Fall sehen, es ist ziemlich einfach Teil wirklich nur ein fester Körper mit einigen Phillips im Wesentlichen. Um die Größe und Form davon zu ändern. Oder wir müssen tun, ist einfach auf den Teil klicken. Und wir können sehen, dass es aus diesen zugrunde liegenden Dimensionen besteht. Also ist es 20 breit, aber es ist 30. So können wir einfach auf diese Dimensionen doppelklicken und sie ändern. Also mache ich es vielleicht 50 von ihnen und mache es dann etwas dünner, also vielleicht zehn breit. Und wenn es nicht sofort aktualisiert wird, können Sie einfach neu erstellen, indem Sie auf das Rebuild-Symbol klicken oder durch Drücken von Steuerelement B. Und jetzt können wir sehen, dass das Werkzeug viel dünner und länger ist. Aber Sie haben vielleicht bemerkt, dass um diesen Rand, jetzt diese Füllung, es scheint nicht richtig erstellt zu werden. Wir haben sie in dem Füllstoff verloren, der den ganzen Weg herum geht. Und wenn wir durch das Modell zurückziehen, können wir sehen, was das Problem ist. Gehen wir also den ganzen Weg zurück zum Anfang des Modells. Also begannen wir mit dieser Basisfunktion. Dann haben wir den oberen Abschnitt hinzugefügt, den wir eigentlich ausschneiden wollten. Dann füllen wir es an den vier Ecken und füllen es dann den ganzen Weg herum. Aber weil der Basisabschnitt jetzt genau die gleiche Größe wie der obere Abschnitt hat. Zweite Füllung geht es nicht den ganzen Weg herum. Also müssen wir nur die Größe der Basis erhöhen. So vergrößere ich die Oberseite des Werkzeugs um 20 Millimeter Länge. Ich werde auch die Basis um den gleichen Betrag erhöhen. Also werde ich nur auf diese Basisfunktion klicken und dann auf die Zahl doppelklicken, die 50 Millimeter hier. Ich werde es nur von 50 auf 70 ändern, nur damit wir eine Basis behalten, die ein wenig größer ist als das Top-Feature den ganzen Weg herum. Und jetzt, wenn wir das zweite wieder aufbauen, ist Philip den ganzen Weg gegangen. Also, diese Basisfunktion ist wirklich nur da. Damit wir das bekommen können, füllen Sie es den ganzen Weg. Im nächsten Schritt ist diese Basis eigentlich komplett abgeschnitten, aber wir haben immer noch die abgerundete Kante des Phillip. Und wir brauchen diese abgerundete Kante, denn wenn Sie sich vorstellen, dass dieser Bereich tatsächlich das Metall biegt. Wenn wir also eine wirklich scharfe Kante haben, könnte es zu Problemen führen, vielleicht Reißen oder Knittern des Materials. Und es ist auch viel einfacher, diese abgerundete Kante am Umformwerkzeug selbst zu bearbeiten. Jetzt haben wir alle Änderungen vorgenommen, die wir wollen, dass das Formwerkzeug. Speichern wir diesen Teil als neues Teil. Und wir können dies tun, indem wir zu Speichern unter gehen, bedeutet dies, dass wir den alten Teil auch behalten werden. Und wenn wir andere Teile oder Features haben, die mit dem alten Formwerkzeug hergestellt werden, dann werden sie nicht von dieser neuen Änderung betroffen sein , weil es ein völlig neues Teil sein wird. Also werde ich zu Datei Speichern unter gehen, jetzt sind wir immer noch in der Form Tools Ordner. Und es ist normalerweise einfacher, in diesem Ordner zu speichern. Denn dann erkennt SolidWorks dieses Teil normalerweise sofort als Formwerkzeug. Also werde ich unser neues Werkzeug rechteckigen Flansch lang nennen. Ich habe diesen Namen schon mal benutzt. Also, wenn ich OK drücke, gibt mir eine Warnung, ich werde einfach OK drücken, und ich werde das wieder speichern. Und jetzt, wenn wir die Konstruktionsbibliothek wieder öffnen und diesen extrudierten Flanschordner öffnen. Sie sollten sehen, dass Ihr neues Tool da drin ist. Wenn Sie es dort nicht sehen, wenn Sie es vielleicht in einem anderen Ordner gespeichert haben, wird das Tool dort möglicherweise nicht angezeigt. Wenn ja, klicken Sie einfach oben auf diese Schaltfläche, fügen Sie zur Bibliothek hinzu, und suchen Sie dann Ihr Teil und wählen Sie dann den Ordner aus, in dem Sie es speichern möchten, und drücken Sie dann OK. Wenn wir nun zu unserem Schafteil zurückkehren, kann es Dokumente wechseln, indem Sie die Steuerungstaste drücken und tippen. So können Sie sehen, dass der ursprüngliche Flanschausschnitt immer noch der gleiche ist , weil wir das Originalteil nicht geändert haben, weil wir den neuen Flansch gespeichert haben, ein neues Teil hat. Aber jetzt können wir die Design-Bibliothek öffnen und wir können dieses neue Formwerkzeug tatsächlich ziehen. So kann man dort sehen, dass der Flansch die gleiche Form hat, aber etwas länger und dünner ist . Wenn wir wollten, könnten wir das Feature bearbeiten, den Winkel ändern, die Position ändern und so weiter. Und so modifizieren Sie Formwerkzeuge. Um zusammenzufassen, ist das Ändern von Formwerkzeugen ziemlich unkompliziert und es ist ein bisschen schneller als das Erstellen eines benutzerdefinierten Werkzeugs. Ich würde empfehlen, dass Sie zuerst ein Tool finden, das ähnlich dem ist, was Sie verwenden möchten. Klicken Sie dann mit der rechten Maustaste auf das Werkzeug in der Entwurfsbibliothek, öffnen Sie es, und nehmen Sie dann die Änderungen vor. Speichern Sie das Teil dann als neue Datei, damit Sie die alte Datei weiterhin verwenden können und Sie werden keine alten Features ändern, die mit diesem ursprünglichen Werkzeug erstellt wurden. Wenn Sie es im selben Ordner „Werkzeuge“ speichern, als es zur Bibliothek hinzugefügt werden sollte. Wenn nicht, können Sie es auch manuell hinzufügen, indem Sie die Schaltfläche „Zur Bibliothek hinzufügen“ drücken. Dann können Sie dieses Formwerkzeug wie jedes andere verwenden. Und wenn Sie Probleme oder Fehler haben, wenn Sie Ihr neues Tool verwenden, dann überprüfen Sie einfach, dass alle von Ihnen Phillips gut aussehen, und Sie müssen möglicherweise die Größe Ihrer Basisfunktion erhöhen , nur damit Sie keine Probleme mit Philips haben dort. Im nächsten Video werden wir einen Blick auf die Erstellung von völlig benutzerdefinierten Formwerkzeugen werfen. 34. Benutzerdefinierte Forming: Wie bereits in den vorherigen Videos erwähnt, SolidWorks über eine Reihe von vorgefertigten Umformwerkzeugen. Aber die Chancen stehen, dass Sie irgendwann in der Zukunft ein benutzerdefiniertes Formwerkzeug verwenden möchten. Dies könnte etwas funktionales für Ihr Design sein oder es könnte einfach so etwas wie ein Logo sein. In diesem Video werden wir einen Blick darauf werfen, wie Sie Ihre eigenen benutzerdefinierten Formwerkzeuge erstellen und diese dann in Ihrem Entwurf verwenden können. Bevor wir beginnen, löschen wir einfach alle diese zusätzlichen Formulare auf dem Basisflansch aus dem vorherigen Video. Nur damit wir einen schönen leeren Basisflansch haben , den wir für unser Formwerkzeug verwenden können, sobald wir es geschafft haben. Öffnen wir nun eines der vorgefertigten Umformwerkzeuge in soliden Werken, damit wir einen Blick darauf werfen können, wie das Werkzeug tatsächlich hergestellt wird. Öffnen Sie also die Designbibliothek. Und wenn Sie nicht über die Design-Bibliothek oder diese Werkzeuge verfügen, dann können Sie einfach in diesem Abschnitt mitsehen, weil wir uns in einem Moment eigen machen werden. Also werde ich die Design-Bibliothek öffnen. Gehen Sie zu Formwerkzeugen, gehen Sie zu etwas wie in Bossen und öffnen Sie dieses Counter sinking Boss Werkzeug. Ich werde darauf klicken und auf Öffnen drücken. Dies ist der Teil, der das Gegensenk-Boss-Tool ausmacht. Und eines der ersten Dinge, die Sie vielleicht bemerken, sind die Farben in einem Farmwerkzeug. Diese roten Flächen zeigen die Flächen, die entfernt werden sollen, also diejenigen, die Material wegschneiden. Und dann sind die gelben Flächen Flächen, die das Material tatsächlich verformen oder biegen. Werfen wir einen Blick auf die Erstellung unseres eigenen Formwerkzeugs. Aber eine Sache, die Sie beachten sollten, wenn Sie diese Werkzeuge zu machen , ist , dass sie ziemlich teuer sein können, um tatsächlich benutzerdefinierte machen im wirklichen Leben. Und sie werden wahrscheinlich einige zusätzliche Vorlaufzeit auf Ihre Teile hinzufügen, so dass Ihre Teile länger dauern, bis sie hergestellt werden. Das erste, was wir tun müssen, ist, einen neuen Teil zu starten. Gehen wir also zu Datei Neu und starten Sie dann einfach ein neues Teil. Und wir müssen eine Basis skizzieren, die größer ist als das Werkzeug und extrudieren, um zehn Millimeter zu sagen. Wir werden diese Basis später löschen. Sie sich also keine Sorgen über die Größe. Es hilft uns nur, das Werkzeug richtig einzurichten. Lassen Sie uns auf der vorderen Ebene beginnen, aber es könnte jede Ebene sein und ein Mittelrechteck zeichnen, sagen 200 mal 200. Und wie ich bereits erwähnt habe, ist diese Größe nicht wirklich wichtig, weil sie weggeschnitten wird. Es ist nur, um uns zunächst zu helfen, das Werkzeug zu machen. Wenn Sie also das Rechteck gezeichnet haben, lassen Sie uns diese blinden zehn Millimeter extrudieren. Jetzt, da wir erstellt haben und extreme Datenbank, können wir tatsächlich die Formwerkzeuggeometrie machen. Dies ist der Teil, der die Form tatsächlich in die Blätter drückt. Ich werde so etwas wie eine große Plus- oder Kreuzform zeichnen. Und so werde ich dazu verwenden, Rechtecke dafür zu zensieren. Ich beginne eine Skizze auf dieser oberen Fläche, zentrieren Rechteck und zeichne dann eine am Ursprung wie folgt. Und dann noch ein, auch der Ursprung. Aber in dieser Richtung werde ich sie beide gleich groß machen, sagen wir 20 breit x 100 lang. Und dann kann ich Beziehungen benutzen. Also werde ich diese beiden Engpässe auswählen und sie gleich machen. Und dann machen Sie das gleiche an diesen langen Kanten. Halten Sie also die Kontrolle gedrückt, wählen Sie beide entlang der Kanten aus, und machen Sie diese gleich. Jetzt haben wir das Profil, mit dem wir den extrudierten Schnitt erstellen können. Also werde ich das nur extrudieren, weil wir diese überlappenden Linien haben, könnten wir einen Fehler bekommen. Gehen wir einfach auf die Registerkarte Features, drücken Sie Boss Extrudieren, und gehen Sie dann nach unten zu ausgewählten Konturen, wählen Sie einfach beide Rechtecke aus, damit wir alles extrudieren können, obwohl wir diese überlappenden Linien hier haben. Gehen zu tun, eine blind extrudieren zehn Millimeter, aber Sie können festlegen, welche Größe Sie wollen. Also jetzt haben wir die eigentliche kreuzförmige Form, die wir in das Metall drücken werden. Wenn du es dir ansiehst. Sehr scharfe Kanten. Und Formwerkzeuge und Bleche im Allgemeinen mögen scharfe Kanten nicht wirklich , weil diese Probleme verursachen können. Sie können das Material schneiden, sie können Falten verursachen, Dinge wie diese. Idealerweise müssen wir die scharfen Kanten mit Phillips abrunden. Wählen wir zum Beispiel das Philip-Werkzeug aus und runden dann alle diese kleinen Kanten ab. Wir werden es vielleicht fünf Millimeter dafür versuchen. Wir wollen auch diese Oberkante abrunden. Also werde ich vielleicht zwei Millimeter dort machen. Und dann endlich auch diese Unterkante. Und deshalb haben wir die Basis hinzugefügt. Es hilft uns nur, diese Füllung um die Schaltfläche herum hinzuzufügen. Wir könnten es ohne die Basis tun, müssten aber wahrscheinlich das Profil zeichnen und es dann umkehren. Dann wäre es einfach viel einfacher, die Basis so zu verwenden. Also holen wir uns das Philip-Tool und dieses Mal gehen wir für vier Millimeter. Jetzt Werkzeuge fast fertig, damit wir die Basis wegschneiden können, weil wir nicht mehr brauchen. Lassen Sie uns dieses Basis-KE erweitern. Also lassen Sie die Skizze verwendet, um es zu machen, und dann einen extrudierten Kurt mit dieser ursprünglichen Skizze. Das wird also dasselbe sein wie der Boss, also zehn Millimeter in diesem Fall, und das war, dass die Basis weggeschnitten wurde. Aber wir haben immer noch die Füllung an der unteren Kante. In diesem Stadium können wir auch eine Orientierungsskizze hinzufügen. Dies kann verwendet werden, um das Werkzeug zu positionieren und es kann in der flachen Panansicht des Teils verwendet werden. Wenn wir eine 2D-Zeichnung machen. Um diese Skizze zu erstellen, beginnen wir einfach die Skizze auf der Unterseite des Werkzeugs. Wählen Sie hier unten die gesamte Fläche aus und drücken Sie dann Konvertieren. Dadurch wird der gesamte äußere Umfang dieses Werkzeugs als neue Skizzenelemente hinzugefügt. Dann bekomme ich auch einfach das Punktwerkzeug und füge einen Punkt in der Mitte des Werkzeugs hinzu, hilf uns einfach bei der Position. Jetzt kann unser Werkzeug in ein Formwerkzeug umgewandelt werden , damit wir die Skizze verlassen können, um sie in das Werkzeug zu bringen. Wir können gehen, um Blechumformungswerkzeug einfügen. Hier auf der linken Seite müssen wir einige Optionen wählen. Und der erste ist das Stoppgesicht. Dies ist die Fläche, die an der Fläche des Blechteils anhält. Also ist es das Gesicht, das bündig mit Ihrem Blech ist, wenn die Formwerkzeuge an seiner tiefsten Stelle. In diesem Fall drücken wir das gesamte Werkzeug bis in das Metall. Also sollte diese Rückseite im Einklang mit dem Blatt sein. Das hintere Gesicht ist also das Stopp-Gesicht. Und wenn das bei dem Änderungsantrag etwas unklar ist, dann schauen wir uns etwas genauer an, wenn wir das fertige Werkzeug tatsächlich testen. Und es wird dann ein bisschen offensichtlicher sein. Aber für jetzt können wir einfach dieses Rückengesicht auswählen. Gesichter am nächsten Tag zu entfernen. Dies sind alle Flächen, die vom Werkzeug weggeschnitten werden. Jetzt müssen Sie hier nichts wählen. Alle Gesichter, die Sie tun, werden aus dem Metall geschnitten. Also werde ich dieses innere Kreuzgesicht hier wählen. Und dann brauchen wir endlich die Einfügemarke. Ich bin mir nicht sicher, warum diese auf zwei verschiedenen Registerkarten sind, aber wie diese Registerkarte. Und dann legen Sie einfach die Einfügemarke fest. Dies ist der Punkt, den wir für Ashley Bemaßung und Positionierung des Werkzeugs verwenden werden. Normalerweise ist es gut, dies in der Mitte des Werkzeugs zu halten, am Ursprung hier. Also drücken Sie dann OK, um das Werkzeug zu machen, wir können sehen, dass wir diese Formularwerkzeug-Funktion im Entwurfsbaum haben. Und wir können sehen, dass sich die Farben geändert haben. So werden alle roten Flächen vom Blatt entfernt, legt sich auf. Die gelben Flächen werden gebogen. Und dann ist diese cyanfarbene Farbe auf der Rückseite, eine Art grünlich-blaue Farbe, das stoppende Gesicht. Jetzt können wir das Teil speichern und wir haben ein paar Optionen. Wir können es entweder einfach als normales Teil speichern und wir können es in unserem Formwerkzeuge Ordner speichern. Dieser Teil wird dann in der Entwurfsbibliothek angezeigt. Und wenn es sich in diesem Form-Seelen-Ordner befindet, wird es als Formwerkzeug erkannt, obwohl es nur eine normale Bauteildatei ist , wenn wir sie an anderer Stelle speichern. Also in einem anderen Ordner irgendwo anders sieht SolidWorks es nur als normale Bauteildatei. Aber man kann das nicht wirklich als eine bestimmte Formwerkzeugleiste sagen. Und dann erkennt SolidWorks es als Formwerkzeug, egal wo es gespeichert wird. Gehen wir also zu Datei Speichern unter. So können wir es entweder als normale Bauteildatei speichern, aber im Formwerksordner und es wird erkannt. Also nennen wir es so etwas wie Kreuzwerkzeug. Oder wenn wir es an anderer Stelle speichern möchten, können wir hier auf Speichern unter Typ klicken. Und dann können wir Formular Werkzeug hier wählen ist Punkt SSLD Punkt FTP. Wenn wir diese Option wählen, dann, egal wo wir sagen, dass SolidWorks immer sehen, dass diese Formwerkzeug sind. Also werde ich das nur als normaler Teil sagen, aber im Forming-Tools-Ordner unter dem peinlichen Unterordner hier für einen Safe. Wenn wir nun die Design-Bibliothek öffnen und in den Abbasids-Ordner gehen, können wir sehen, dass wir das Kreuzwerkzeug dort haben. Und wir können das jetzt wie ein normales Formwerkzeug verwenden. Also, um das zu testen, gehen wir zurück zu unserem ursprünglichen Blatt, das war dieses. Öffnen wir die Design-Bibliothek und wir können das Kreuzwerkzeug einfach auf das Blatt ziehen. Und dann können wir das Werkzeug wie jedes andere Formwerkzeug verwenden. Drücken Sie OK, um das Feature hinzuzufügen. Jetzt können wir sehen, dass alle Flächen, die gelb auf dem Formwerkzeug sind gebogen oder die rot sind, sind Schnitte weg. Und dann ist das zyanfarbene Gesicht, das stoppende Gesicht ist inline mit der Oberseite des Blattes. Nur eine letzte Sache, die wir zeigen können. Wenn wir zum Werkzeug zurückkehren, können wir das Kalbgesicht aufteilen, also schneiden wir einfach bestimmte Abschnitte des Gesichts aus. Also werde ich die Sicherung der Formular-Tool-Funktion ziehen, um auszuschalten. Und dann werde ich hier etwas aufstellen, nur eine einfache Skizze, vielleicht wie ein Smiley-Gesicht. Und dann werde ich den Befehl für Trennlinien verwenden , der gefunden werden kann, wenn Sie unter den Befehlen hier oben suchen, Splits eingeben, Trennlinie finden. Lassen Sie uns die Projektionsoption wählen. Wählen Sie diese Smiley Gesicht Skizze, und wählen Sie dann die Fläche, die wir eine Teilung wollen. Jetzt haben wir das Gesicht in vier Unterflächen aufgeteilt. Also sind sie alle noch genau aufgereiht, aber sie sind vier getrennte Gesichter. Jetzt können wir zurück zum Formularwerkzeug ziehen. Wir können dieses Formularwerkzeug bearbeiten und wir können die Schnittfläche anpassen. Vielleicht können wir einfach die Smiley-Gesichtsabschnitte auszählen, dann speichern Sie das Werkzeug und gehen zurück zum Blatt. Sie können zunächst sehen, dass sich nichts geändert hat. Wenn ja, können Sie einfach das Formularwerkzeug-Feature bearbeiten und dann OK drücken. Wieder, und diese Änderungen sollten Bedrohung ziehen. Aber in diesem Stadium, wenn wir dieses Kontrollkästchen deaktivieren, das Link zum Formularwerkzeug sagt, dann hätten wir jetzt keine Änderungen, da dieses Formularwerkzeug-Feature völlig getrennt wäre. Es wäre nicht mit dem aktualisierten Tool verknüpft, das wir gerade geändert haben. Dies war also eine Einführung in die Erstellung von benutzerdefinierten Formwerkzeugen. Diese werden nur als normale Volumenkörper erstellt. Stellt sicher, dass die Kanten um aus und es kann Ihnen helfen , eine Basis zuerst zu erstellen und dann Cutaway, dass später. Wenn Sie Ihr Werkzeug erstellt haben, gehen Sie zu Blechumformungswerkzeuge einfügen. Wählen Sie dann die Stoppfläche aus und jede Fläche soll bei Bedarf entfernt werden. Wählen Sie auch die Einfügemarke aus. Anschließend können Sie das Bauteil entweder als normale Bauteildatei im Ordner „Werkzeuge“ oder als Formularwerkzeugteil an einem beliebigen Speicherort speichern. Und dann können Sie einfach das Formularwerkzeug oder ein anderes Werkzeug verwenden. Wenn Sie Probleme mit Ihrem Formwerkzeug haben, dann überprüfen Sie einfach, dass die Radien, die Phillips auf dem Werkzeug zu tippen. Und beachten Sie auch, dass benutzerdefinierte Formularwerkzeuge im wirklichen Leben sehr teuer sein können. Dies ist also das Ende des Formwerkzeug-Abschnitts. Im nächsten Abschnitt werden wir eine Ladung dieser Techniken und Funktionen zusammen stellen und wir erstellen ein Mehrkörpergehäuse als Beispiel dafür, was Sie mit Blech tun können. Und danach schauen wir uns 2D-Zeichnungen an und exportieren Ihre Dateien zur Verwendung. 35. Praktisches Beispiel – Erstellen der Enclosure und Wände: Nun, da wir die meisten Blechtechniken behandelt haben, können wir sie zusammenstellen, um ein Beispiel zu machen. Wir werden so etwas wie ein kleines Blechgestell erstellen, vielleicht etwas, wie Sie es in einer Serverfarm sehen würden. Und wir machen es als ein einzelnes Teil, aber mit mehreren Körpern. Und wir werden ein bisschen mehr darüber reden, wenn wir durchmachen. Beginnen wir mit einem neuen Teil und beginnen die Skizze auf der obersten Ebene. Skizzieren Sie dann eine Basis mit dem zentrierten Rechteck. Indem du am Ursprung beginnst. So können wir die Front und die richtige Stelle in der Mitte des Modells zu halten. Und das kann wirklich helfen bei Dingen wie der Paarung mit anderen Teilen und Baugruppen und auch bei der Verwendung von Features wie Spiegeln. Lassen Sie uns dieses Rechteck 500 mal 300 machen. Aber Sie können jede Größe wählen, die Sie wollen. Dies ist nur ein Beispiel. Und dann gehen Sie zur Registerkarte Blech. Wählen wir das Basis-Flansch-KE aus, um das erste Blech-KE zu erstellen. In den Optionen hier werde ich für einen Millimeter Dicke gehen, aber wieder, Sie können es anpassen, was Sie wollen. Du musst nicht exakt mitkopieren. Ich werde die Biegezugabe als K-Faktor von 0,05 behalten. und die automatische Entlastung als Standard. Und dann werde ich OK drücken und das Basis-Flansch-KE ist gemacht. In diesem Stadium werde ich nur speichern, das Teil ist eine gute Angewohnheit, um regelmäßig zu speichern, weil SolidWorks manchmal abstürzt. Und ich werde es nur so etwas nennen wie das Gehäuse in Bearbeitung. Nun fangen wir an, einige Wände hinzuzufügen und wir könnten Kantenphalangen dafür verwenden. Aber in diesem Fall werde ich einen Gehrungsflansch verwenden, weil er uns erlaubt, einen Ordner oben zu erstellen. Und es ermöglicht uns auch, schnell alle Kanten auf einmal zu machen. Ich werde vergrößern und die kleinere Endfläche auswählen und eine Skizze für den Flansch zeichnen. Ich werde so etwas tun. Also werde ich nur das Linienwerkzeug bekommen, eine einzelne vertikale Linie zeichnen und dann ein wenig in Abschnitt gefaltet, und dann nur einen kleinen Abschnitt, der für die Größen hängt. Ich werde es 50 Millimeter hoch machen. Ich werde diese Kreuzung zehn Millimeter machen. Dann wird diese kleine Lippe fünf Millimeter betragen. Also haben wir die Stirnfläche ausgewählt, eine Skizze gezeichnet, einige Bemaßungen hinzugefügt, und jetzt werden wir diese verwenden, um einen Gehrungsflansch zu erstellen. Gehen Sie auf die Registerkarte Blech und wählen Sie vielleicht Mittagessen haben. Und wir sollten automatisch eine Vorschau bekommen, weil wir bereits in der Skizze sind. Also haben wir dieses Profil bereits ausgewählt. Dann lassen Sie uns einfach diese verbleibenden drei weiteren Kanten auswählen. Und wir können auf der Vorschau sehen, wir haben eine schöne ritterliche Ecke dort, wo die Ecken verbinden. Wir können die Lückenentfernung ändern, wenn wir wollen. Wir könnten auch die Flanschposition ändern und die Start- und Endpunkte versetzen, wenn nötig. Aber ich werde nur alles Standard behalten, wie es ist und OK drücken, um diese Funktion zu machen. Und dann werden unsere Wände alle in einem einzigen Feature hinzugefügt. Also haben wir fast das Zeug eines Gehäuses und wir haben nur wirklich zwei Funktionen, den Basisflansch und das vielleicht Mittagessen. Nun, diese über meine C-Sektionen im wirklichen Leben gefaltet zu machen , könnte ein bisschen knifflig sein, weil es ziemlich enge Ecke da drin ist, aber es sollte möglich sein. geht also mehr nur darum, Ihnen die eigentliche Technik in soliden Werken zu zeigen , als wirklich über die besten Herstellungstechniken zu sprechen. Alles, was wir bisher getan haben, ist, einen Basisflansch zu erstellen. Und dann haben wir das zweite Feature hinzugefügt, das Flansch für die Wände haben könnte. Im nächsten Video werden wir dies ein wenig mehr erweitern und einige weitere Ausschnitte und Details hinzufügen. 36. Gehäuse – Details hinzufügen: Im vorherigen Video begannen wir unsere Fremdschließung, indem wir die Basis machten und einige Wände mit einem möglicherweise Flansch hinzufügten. Und in diesem Video werden wir darauf erweitern und einige weitere Details mit Ausschnitten oder der Vorderseite hinzufügen . Lassen Sie uns zunächst einige Löcher an der Vorderseite hinzufügen. Diese könnten für Kabel oder so etwas sein. Und es gibt ein paar Möglichkeiten, Datumsangaben hinzuzufügen. Wir könnten den ganzen Besuch, einfache Halteoption oder einfach nur einen extrudierten Schnitt verwenden. Für das einfache Loch. Sie können sehen, dass wir nicht wirklich viel Kontrolle darüber haben. Wir können einfach den Durchmesser ändern, aber wir können die Position nicht wirklich ändern, ohne in die Skizze zu gehen und zu bearbeiten. Also persönlich ziehe ich es vor, einfach den ganzen Assistenten zu verwenden oder vielleicht sogar nur Skizze zu zeichnen. Und ich erwähnte das und benutze dann einen extrudierten Schnitt. In diesem Fall, weil wir runde Löcher wollen, gehen, um das Ganze zu verwenden war es. Also werde ich den gesamten Assistenten auswählen, sich auf der Registerkarte Features befindet. Ich werde nur ein einfaches Loch wählen und es dann als Dübel setzen, ganze zehn Millimeter Durchmesser. Aber Sie können festlegen, welche Größe Sie wollen. Ich gehe zum Positions-Tab und positioniere hier den ersten auf dieser Vorderseite. Und um es zu positionieren, benutze ich eine Mittellinie, damit wir den genauen halben Punkt der Vorderseite herausfinden können . Also wähle ich die Mittellinie aus, gehe Normal zu und beginne dann einfach vom Mittelpunkt. Und diese linke Kante geht den ganzen Weg rüber bis zur rechten Kante und endet dann auf der Mitte hier. Also, jetzt haben wir eine Linie, die auf halber Höhe der Vorderseite liegt. Und wir können das benutzen, um das Ganze in Bezug auf die Entfernung aufzustellen. Ich schaffe es 20 Millimeter vom Rand. Und wenn Sie Löcher und Ausschnitte in der Nähe der Kante hinzufügen, versuchen Sie nicht zu nahe an die Biegungen oder an die Kante des Materials zu stoßen. Da einige Hersteller möglicherweise Grenzen haben, wie nah Sie an die Kante gehen können, ändern Sie die Biegungen, aber es lohnt sich immer, mit Ihrem eigenen Hersteller zu überprüfen. Dann werde ich hier nur noch ein zweites Loch hinzufügen. Und ich werde das 120 vom ersten Vortrag machen. In Bezug auf Ihre Dimensionierung hängt es wirklich davon ab, was Sie erreichen möchten. Vielleicht möchten Sie es haben. Diese Löcher sind also immer 20 Millimeter voneinander entfernt. Wenn sich also dieser erste ändert, ändert sich der zweite damit. Aber du willst es vielleicht haben. So ist das zweite Loch immer 40 Millimeter von links. Und in diesem Fall könnte es besser sein, wenn Sie nur ich das Ganze direkt von links erwähnen würde. Wenn sich also das erste Loch ändert, ändert sich das zweite Loch nicht. Es hängt also wirklich davon ab, was Sie in Ihrem Design erreichen möchten. Wenn Sie mit diesen beiden Löchern zufrieden sind, drücken Sie OK, und jetzt werden diese Schnitte hinzugefügt. Aber jetzt, wenn wir in 3D schauen, können wir sehen, dass die Schnitte den ganzen Weg durch das Modell gegangen sind. Wir haben vorne und hinten. Und eigentlich wollen Sie nur die Front durchschneiden. Also lassen Sie uns gehen und das Loch bearbeiten. War es ein Feature? Und lasst uns es einfach ändern von durch alle Katze zu vielleicht so etwas wie einen Blinden, sagen wir zehn Millimeter. Also geht es da einfach durch die Front. Jetzt haben wir die beiden Löcher hinzugefügt. Als nächstes fügen wir etwas wie vielleicht einen Ausschnitt für einige Ports hinzu, vielleicht USB-Port oder so etwas. Um dies zu tun, beginnen wir mit der Skizze auf dieser Vorderseite. Erstens werde ich einige Konstruktionslinien hinzufügen, damit wir immer sicherstellen können , dass diese beiden Anfangslöcher mit diesen Armen aufgereiht sind. Also bekomme ich eine Mittellinie oder eine Baulinie. Und ich werde eine Linie zwischen den beiden Mittelpunkten dieser Löcher zeichnen. Wenn Sie den Mauszeiger über die äußere kreisförmige Kante bewegen, können Sie den Mittelpunkt abrufen. Also werde ich eine Linie wie diese zeichnen. Dann werde ich eine weitere Linie von der Mitte dieser Linie bis nach unten ziehen. Und jetzt können wir diese zweite Baulinie nutzen, um unsere Tassen auszurichten. So kann ein Sensorrechteck verwenden, startet es vom Mittelpunkt dieser zweiten Zeile. Und dann, um einige Dimensionen zu setzen. Ich kann auch die Ecken hier mit der Skizze Philip abrunden und dann alle auswählen. Und wenn das gut aussieht, können Sie auf die Registerkarte Blech gehen und den extrudierten Schnitt drücken. Und ich werde auf Dicke verweisen. Also schneidet es einfach durch die vorderen Blätter. Also, jetzt habe ich die anfängliche Kappe gemacht. Und egal, wo sich diese Kreise bewegen, dieser arme Mantel wird sich auch bewegen. Und ich werde es einfach als so etwas wie Port-Cut umbenennen. Wenn Sie mit so etwas wie einer Leiterplatte arbeiten, dann kann es wirklich hilfreich sein, eine einfache Montage zu machen, setzen Sie Ihr grundlegendes She Gehäuse hinein und fügen Sie dann auch Ihr PCB-Modell hinzu. Und dann können Sie Ihr Gehäuseteil innerhalb der Baugruppe bearbeiten. Und damit können Sie die Ausschnitte am Gehäuse tatsächlich mit allen Funktionen auf der Leiterplatte ausrichten . Und Sie können sie auch miteinander verknüpfen. Es bedeutet also, wenn Sie langweilig Modelländerungen sind, dann werden die Ports automatisch verschoben. So haben wir jetzt unsere zwei Löcher für die Kabel und Löcher für die Anschlüsse. Und wenn wir nur einen Satz Kabel und Anschlüsse haben, und das könnte gut sein. Aber vielleicht haben wir noch einen auf der anderen Seite. So können wir tatsächlich diese Features auswählen, Steuerung gedrückt halten und auch eines in den mittleren Ebenen auswählen. Und dann können wir Mirror verwenden, die sich auf der Registerkarte Features befindet. Und wir können diese Kurven auch auf der gegenüberliegenden Seite hinzufügen. Dies ist also ein guter Grund, etwas wie ein Sensorrechteck zu verwenden, wenn Sie anfangen, da Sie immer diese Basisebenen und die Mitte Ihres Modells haben und sie wirklich einfach zum Spiegeln zu verwenden sind. Stellen Sie sich vor, wir würden viel mehr brauchen, anstatt nur die beiden Sätze, könnten wir dann das Spiegel-Feature löschen. Und stattdessen könnten wir so etwas wie ein lineares Muster verwenden. So könnte die Anschlussschnitte und die Löcher auswählen und dann auf die Registerkarte Features lineares Muster gehen. Jetzt müssen wir die Musterrichtung auswählen. So kann ich eine dieser geraden Linien auswählen. Und dann die Patente Abstand. Versuchen wir mal so etwas wie 40 Millimeter. Und dann ist die Instanz, es sieht so aus, als gäbe es jetzt zu viele. Also lass es uns einfach runterfallen. Und es sieht aus wie sieben Fünftel in ziemlich gut. Wenn wir dann OK drücken, haben wir diese Ausschnitte den ganzen Weg entlang der Vorderseite. Nur eine Sache, wenn wir sie von vorne betrachten, können wir sehen, dass sie nicht ganz gleichmäßig sind. Also können wir vielleicht wieder hineingehen und wir können den Musterabstand leicht bearbeiten , um sie ein wenig auszugleichen. Sie können auch das Messwerkzeug verwenden, um wirklich genau zu überprüfen, ob Sie diese Abstände richtige Stufe haben . Wir können auch einfach abflachen, um zu überprüfen, dass alles in Ordnung aussieht. Wir können sehen, dass wir diese Ben-Linien für gefalteten Abschnitt oben an den Rändern haben. Wir haben alle Kühe an der Front. In diesem Video haben wir damit begonnen, dem Modell ein bisschen mehr Details hinzuzufügen. Und so machen Sie die Ausschnitte an der Vorderseite da einfach machen das Gehäuse etwas funktioneller. Oft finden Sie in Blech, dass europäische in der gleichen Art von Schnitten und Features. So Dinge wie die Musterung und die Spiegelfunktionen werden wirklich nützlich und tolle Zeitersparnisse. Im nächsten Video werden wir diesem Modell eine LED hinzufügen. 37. Gehäuse Deckel: Im Laufe der letzten paar Videos haben wir die Basis unseres einfachen Gehäuses gemacht. Wir haben einige Wände hinzugefügt und wir haben diese Ausschnitte entlang der Vorderseite gemacht. Und in diesem werden wir eine Spur machen. Und so werden wir diesen Teil zu einem Mehrkörper-Teil machen. Um die Leitung tatsächlich zu modellieren, werden wir einen weiteren Basisflansch erstellen. Und wir wollen, dass dies oben auf den aktuellen Wänden liegt und wir wollen, dass es der Größe des aktuellen unteren Teils entspricht. Lassen Sie uns vergrößern, eine dieser kleinen Flächen auswählen und dann eine Skizze beginnen. Und dann von hier aus können wir zu einer normalen Ansicht gehen. Und wir können ein Rechteck skizzieren, das mit der Größe der unteren Teile verknüpft ist. Wählen wir also das Rechteck-Werkzeug, das Eckrechteck. Aber wenn wir hineinzoomen, können wir sehen, dass wir dort keine scharfe Ecke haben , da die Lücke zwischen den Rändern liegt. Also, was wir tun werden, ist ein Rechteck in ungefähr der richtigen Position wie diese zu zeichnen. Und dann verkleinern Sie und machen Sie das gleiche in dieser Ecke. Und dann werden wir es manuell verknüpfen. Um dies zu tun, werde ich hineinzoomen. Und diese Skizze ist immer noch undefiniert, sie ist immer noch blau, so dass wir das Rechteck immer noch bewegen können. Und was wir tun werden, ist eine der äußeren Kanten des bestehenden Gehäuses auszuwählen , halten Sie die Kontrolle gedrückt. Wählen Sie dann die entsprechende Kante des Rechtecks aus. Und dann aus dem Menü, das erscheint, dass wählen Sie eine colineare Beziehung. Dies bedeutet nun, dass das Rechteck und der Basisflansch genau derselben Linie folgen. Dann können wir den gleichen Prozess für die anderen drei Kanten durchführen. Also, lassen Sie die Kante der vorhandenen Basis Blanche halten Sie Control gedrückt und wählen Sie dann die rechteckige Linie und drücken Sie dann colinear. Dann mache ich das Gleiche an der gegenüberliegenden Ecke hier mit diesen beiden Zeilen. Denken Sie daran, dass Sie mehrere Elemente auswählen können, indem Sie die Kontrolle gedrückt halten. Also wähle ich hier die Kante aus, halte Control gedrückt und wähle dann auch das Rechteck aus. Nun dauert dies ein wenig länger, aber es bedeutet, dass jetzt diese Deckelskizze mit dem unteren Teil verbunden ist. Wenn wir also die Größe dieses unteren Teils vergrößern, wird die Größe des Blei-KE auch um den richtigen Betrag erhöht , wenn Ihre Skizzen vollständig definiert sind. Wenn also alle Linien schwarz sind, können wir nun auf die Registerkarte Blech gehen und wir können dieses Rechteck verwenden , um einen neuen Basisflansch zu erstellen. Wählen Sie Baselines aus. Und dann gibt es zwei Dinge, die wir überprüfen sollten, bevor wir OK drücken. Erstens müssen wir diese Fusion Ergebnis Dollar übernehmen. Dies bedeutet, dass dieser neue Basisflansch nicht mit dem vorhandenen Teil zusammengeführt wird , aus dem wir dieses Basisteil hergestellt haben. Also deaktiviere das. Und dann auch vergrößern, und Sie müssen möglicherweise die Richtung umkehren. Wir können in diesem Fall sehen, dass der neue Flansch mit den vorhandenen Kanten kollidieren wird. Wenn ich also die umgekehrte Richtung drücke, gibt es dort keinen Zusammenstoß mehr. Sie müssen also das Kontrollkästchen Ergebnis zusammenführen deaktivieren und möglicherweise auch die umgekehrte Richtung drücken. Das sieht gut aus. Drücken Sie OK, und die neue Basislasche wird erstellt. Und ich werde dieses Feature als Lead umbenennen. Wenn wir nun in der Design-Tray hier oben schauen, wo es Katalysator steht, sollten Sie zwei kleine Klammern neben der Schnittliste haben. Und das liegt daran, dass wir jetzt zwei verschiedene Blätter im Modell haben. Wenn wir dies erweitern, können Sie sehen, das erste Blatt ist dieser untere Teil mit den Wänden und der ursprünglichen Basis. Und dann in der Sekunde, in der sie die Hauptrolle ist. Also jetzt haben wir eine Spur, aber es ist im Grunde nur ein einzelnes flaches Blatt, also ist es nicht wirklich ideal. Es wäre wahrscheinlich wirklich flexibel in der Biegung und es ist ziemlich schwer, mit dem unteren Teil zu verbinden. So rutscht es wahrscheinlich einfach mit der geringsten Bewegung ab. Daher werden wir einige kleine Kantenflansche hinzufügen, um bei diesen Problemen zu helfen. Wählen Sie das Edge-Mittagswerkzeug aus. Dann lassen Sie uns vergrößern und wählen Sie einfach diese kleine Vorderkante aus. Dann können wir auch die beiden Seitenkanten auswählen. Möglicherweise müssen Sie hier oben wieder in das Kantenflanschfeld klicken. Wir sollten also die Vorderkante und die beiden Seitenkanten haben , die den Winkel einstellen 90 und die Flanschlänge als zehn Millimeter. Und dann für die Flanschposition, gehen wir mit diesem zweiten Material nach außen. Wenn wir also von vorne schauen, können wir sehen, dass das Material oder die Biegung außerhalb des Flansches liegt, so dass es nicht mit diesem unteren Teil kollidiert, obwohl es ihn genau berührt. Das könnte ein anderes Problem verursachen, aber wir werden uns in einem Moment damit beschäftigen. Wir können auch die Lücke zwischen den verschiedenen Kantenfunder einstellen. Standardmäßig ist das ein Millimeter, also bleibe ich einfach dabei. Und dann werde ich OK drücken, um diese Kantenphalangen zu machen. So sehen die Vorderseite und die Seiten gut aus. Wenn wir hier hinten schauen, können Sie sehen, dass es keinen Flansch entlang der Rückseite gibt. Vielleicht könnten wir so etwas wie ein Klavierscharnier haben, das ein kleiner Bereich ist, der die gesamte Länge des Blattes verläuft. Wir waren nicht hinzufügen, dass Ende, aber wir werden einfach abrunden die scharfen Ecken der Rückseite mit einer Pause Ecken Option. Also gehe ich zu den Ecken Werkzeuge, wähle Break Ecke, werde um Ecke wählen, und sieben Millimeter. Und dann zoomen Sie einfach hinein und wählen Sie diese kleinen Kanten auf beiden Seiten auf der Rückseite aus. Wir möchten nicht die gesamte Fläche auswählen, da diese hinteren Kanten nur abgerundet werden sollen. Und du könntest auch einen Philip dafür benutzen. Es würde Ihnen das gleiche Endergebnis geben. So sehen unsere Gehäuse jetzt nicht so schlecht aus. Es sieht ein bisschen mehr aus wie ein Gehäuse mit diesem Kabel. Aber es gibt ein paar Dinge und nicht ganz zufrieden mit. Erstens, wie wir bereits erwähnt haben, gibt es keine Lücke zwischen der LED und der Basis. Wir brauchen idealerweise ein wenig Platz zwischen diesen Flanschen damit sie nicht zu eng sind und sie sogar zusammenpassen können. Wenn Sie Teile in SolidWorks erstellen, werden sie nie genau die Größe haben, in die Sie sie zeichnen. Solidworks werden immer etwas größer oder etwas kleiner sein. Das ist das Gleiche, wenn du überhaupt etwas machst. Und dieser kleine Unterschied ist, was wir Toleranz nennen. Je nachdem, wie Ihre Teile hergestellt werden, ist diese Toleranz unterschiedlich. Also, wenn Sie einen billigen Hersteller oder Teil haben, wo Größen und das kritisch, dann können die Teile zu plus oder minus einem Millimeter zum Beispiel gemacht werden. Das heißt, wenn wir auseinander haben, die zehn Millimeter breit ist, wird es tatsächlich irgendwo zwischen neun Millimetern und 11 Millimetern groß gemacht werden. Wenn Sie etwas wirklich genau machen, dann können Sie mehr für Ihre Fertigung bezahlen. Und Sie Teile könnten plus oder minus 0,1 Millimeter sein. Dann könnte Ihr 10-Millimeter-Teil tatsächlich irgendwo zwischen 9.910.1 liegen. Und das alles hängt wirklich davon ab, wie viel du bereit bist zu zahlen. Wenn Sie eine geringere Toleranz wünschen, dann müssen Sie mehr für Ihre Fertigung bezahlen. Aber der Punkt ist, dass es immer eine gewisse Ungenauigkeit geben wird, auch wenn es wirklich klein ist. Wenn Sie also Teile herstellen, die genau in Volumenkörperarbeiten zusammenpassen, können Sie Probleme haben. Denn zum Beispiel könnte der Bassteil etwas zu groß sein und der Lead-Teil etwas zu klein sein, damit er nicht zusammenpassen kann. Der Punkt ist also, dass es immer eine kleine Lücke geben sollte, um ihnen zu helfen, zusammenzupassen, es sei denn, Sie wollen wirklich eine extrem enge Push-Passform. All das war ein bisschen eine lange gewundene Art zu sagen, dass wir im Grunde eine Lücke hinzufügen müssen. Um dies zu tun, lassen Sie uns einfach dieses Kanten-Flansch-KE bearbeiten. Und dann können wir hier den Offset einstellen. Ich wähle die Offsetbox aus. Wir können sehen, dass zehn Millimeter viel zu groß sind. Lassen Sie uns das auf 0,2 Millimeter fallen. Und Sie können sehen, dass wir diese kleine Lücke an den Seiten und an der Vorderseite haben. Betrachtet man die Zeitalter, ist das ein bisschen besser, aber es ist immer noch nicht ideal, weil dort ein bisschen scharfe Kante ist. Es könnte unbequem zu bedienen sein und es könnte einfach ein bisschen besser aussehen. Also lassen Sie uns dies mit einer gefalteten Kante verbessern. Und wir können dies mit der Saumfunktion hinzufügen. Wählen Sie ihn und wir wollen eine grundlegende geschlossen ihn wählen, die diese erste Option ist. Legen Sie dann fünf Millimeter fest und wählen Sie dann die inneren Kanten aus. Hoppla, also nicht dieser hier. Lassen Sie uns diese Auswahl löschen und dann die inneren Kanten auswählen. Und das sollte an den Seiten und an der Vorderseite sein. Und während wir diese hinzufügen, sehen Sie vielleicht ein Problem, aber wir werden einfach OK drücken und bei diesem Ham Feature trotzdem. Und jetzt können wir sehen, dass der gefaltete Bereich des Schinken tatsächlich mit dem unteren Teil unseres Gehäuses kollidiert. Was wir also tun müssen, ist einfach unseren Kantenflansch ein bisschen mehr zu versetzen. Also werde ich das Kantenflansch-KE erneut bearbeiten. Und wir werden diesen Offset erhöhen. Also war unser Offset 0,2 Millimeter. Wir haben ihn gerade einen Millimeter mit einer Nullpunktlücke von 0,1 Millimeter hinzugefügt. Lassen Sie uns also diesen Offset auf 1,3 Millimeter erhöhen. Es ist also die Dicke des Materials plus die Lücke in der Schinkenfunktion. Und wenn wir das hinzufügen, können wir jetzt sehen, dass wir diese Lücke zwischen den Seiten und der LED beibehalten. Also haben wir die Lücke zu ihm verbessert. Aber jetzt können wir sehen, dass wir ein anderes Problem haben weil diese Hymnen in der Ecke kollidieren. Und ich wollte nur zeigen, dass manchmal, wenn Sie ein Problem lösen, es zu anderen Problemen führen kann. Um diesen Konflikt zu beheben, lassen Sie uns dieses Kanten-Flansch-Feature einfach noch einmal bearbeiten und den Abstand leicht erhöhen. Es war also ein Millimeter. Lass es uns auf zwei Millimeter ändern. Und das bewegt die Ecken voneinander weg und löst dieses Problem. Also jetzt haben wir diese schönen gefalteten Ecken um die Vorderseite und die Rückseite. Und wir haben den ganzen Weg eine kleine Lücke. Jetzt sind wir fast fertig mit diesem Video. Aber eine letzte Sache, die ich demonstrieren möchte, ist das Abflachen von Mehrkörper-Teilen. Sie können jeweils nur ein Blatt abflachen. Und wenn Sie das flache Patent-Feature am unteren Rand des Designbaums hier erweitern, sieht er jetzt, dass wir diese beiden flachen Muster-Sub-Features haben. So können wir einfach wählen Sie diese einzeln und drücken Sie flachen oder unüberrascht, um Feature. Einer davon ist die Basis und Warnungen, die geführt haben. Also werde ich dieses auswählen und es dekomprimieren. Wir können sehen, dass das die Basis dort ist. So ist der Base-Pi abgeflacht. Wenn wir versucht haben, die zweite zu unterdrücken, können wir sie beide nicht zur gleichen Zeit unterdrücken. Zuerst müssen wir das zuerst noch einmal unterdrücken, und dann können wir das andere unterdrücken. So sehen Sie, dass das Leitteil nun abgeflacht ist. So ist es nur möglich, jeweils ein Blatt in einem Multi-Site-Teil abzuflachen. Um dieses Video zusammenzufassen, haben wir ein weiteres Blatt hinzugefügt, das die Führung war. Und dafür haben wir eine Skizze gezeichnet. Wir verwenden den Basisflansch erneut. Wir deaktivieren dieses Ergebnisfeld zusammenführen. Also haben wir ein völlig neues Blatt gemacht. Dies gab uns dann ein weiteres Blatt in der Schnitzelmappe. Dann haben wir Kantenflansche rundherum hinzugefügt. Und wir haben dafür gesorgt, dass wir eine kleine Lücke oder einen Abstand zwischen den Teilen hatten , um die Fertigungstoleranzen zu berücksichtigen. Wir haben auch eine Hymne zu den Flanschen hinzugefügt, damit sie ein bisschen besser aussehen, ein bisschen bequemer zu bedienen. Und dann haben wir gerade die Bandlücke gemacht, vermeiden Sie einfach, dass die Säume in den Ecken kollidieren. Im nächsten Video werden wir dieses Gehäuse beenden, indem wir einige Ereignisse und einige geformte Features hinzufügen. 38. Gehäuse – Lüften und weitere Details hinzufügen: Im Laufe der letzten Videos haben wir den größten Teil unseres Gehäuses, den Bass und das Licht und einige zusätzliche Details erstellt den Bass und das Licht . In diesem letzten, werden wir das Gehäuse beenden , indem wir einige Lüftungsöffnungen auf der Rückseite hinzufügen. Und dann auch ein paar geformte Griffe an der Vorderseite mit Formwerkzeugen. Lassen Sie uns zuerst die Ereignisse machen. Sie können diese manuell ausschneiden, aber es ist ziemlich einfach, das Event-Tool stattdessen zu verwenden. Und Sie erinnern sich vielleicht an das Video des Entlüftungswerkzeugs, dass das erste, was wir tun müssen, ist Zeichnen einer Skizze, auf der das Ereignis basiert. Also werde ich das Modell drehen und eine Skizze auf dieser Rückseite beginnen. Ich werde Normal zu gehen und dann nur ein Gefühl der Linie bekommen. Und ich werde den ganzen Weg über die Mitte eine Linie machen. Sie haben also irgendwo, wo wir die Veranstaltung aufstellen können. Ich werde hineinzoomen und von der Mitte dieser linken Kante beginnen. Und gehen Sie den ganzen Weg nach rechts und beenden Sie den Mittelpunkt der rechten Seite. Und wenn wir das messen, können wir sehen, dass es ungefähr 300 Millimeter sind. Wir werden die Ereignisse um 50 Millimeter auseinander setzen, aber wir müssen nur eine Skizze zeichnen und dann können wir die anderen auffüllen. Also werde ich einen Kreis zeichnen, der 35 Millimeter Durchmesser hat. Und dann, wenn wir von der Mitte aus messen, bringt uns eine 150 bis zum Rand des Gehäuses hier. Lassen Sie uns das auf 100 fallen und verwenden Sie das als Abstand für unsere Veranstaltungen. Als nächstes werde ich diesen äußeren Kreis um fünf Millimeter nach innen versetzen , um die inneren Kreise für die Holme zu machen. Und dann werde ich das in einem Kreis ausgleichen, fünf Millimeter auch nach innen. Und dann schließlich sind die vertikalen roten nur mit dem Linienwerkzeug. Und dann werde ich in dieser Runde mit einem kreisförmigen Skizzenmuster passieren. Möglicherweise müssen Sie die Mitte des Musters hier auf der linken Seite löschen und dann den Mittelpunkt des kleineren Kreises auswählen. Und ich werde nur Instanzen zu Fünf sein, nur um das Aussehen ein wenig zu tauschen. Jetzt haben wir unsere Basisskizze für das Entlüftungselement, und wir können das Entlüftungselement aus dem Blechhahn auswählen. Dann können wir einfach Schritt für Schritt durchgehen und alle verschiedenen Abschnitte auswählen, die wir brauchen. erste ist die Grenze, und wählen wir diesen großen äußeren Kreis. Als Nächstes sind die Rippen. Und ich werde diese fünf geraden Linien auswählen. Diese werden also dem Entlüftungsschlitz hinzugefügt. Also lasst uns hier eine Größe festlegen und wir werden 1,5 Millimeter versuchen. Dann als nächstes werde ich die SPARS auswählen, kann auch diese 1.5. Ich wähle nur diesen mittleren Kreis aus. Und dann schließlich für den Füllbereich, werde ich diesen inneren Kreis auswählen. Und schließlich werde ich diese scharfen Ecken im Inneren abrunden, indem ich sagen wir, einen Radius von einem Millimeter hinzufüge . Es ist also schön abgerundete Ecken da drin. Drücken Sie dann OK. Und dieses Ereignis wird dem Modell hinzugefügt. Jetzt können wir einfach ein lineares Skizzenmuster verwenden, um dies entlang zu modellieren. Also werde ich die Entlüftungsfunktion auswählen, Gehen Sie zur Registerkarte Features und drücken Sie lineares Muster. Und dann müssen Sie zuerst die Richtung auswählen. So können Sie eine dieser geraden Kanten entlang hier auswählen. Dann sind sie für die Größe viel zu nah beieinander, also sind das bis zu 50. Und jetzt können wir sehen, dass wir dort zu viele Instanzen haben. Also werde ich es fallen lassen. Und fünf von ihnen passen wirklich gut hinein. Sie sind nett und symmetrisch. Also werde ich OK drücken. Und diese Entlüftungsfunktionen sind jetzt hinzugefügt. Also haben wir unsere ganze Belüftung hinten. Das letzte, was wir tun werden, ist ein Formwerkzeug zu verwenden, um einige kleine Griffe an der Vorderseite hinzuzufügen , so dass dieses Gestell leicht herausgezogen werden kann. Werfen wir einen Blick in die Design-Bibliothek und sehen, was wir verwenden können. Also werde ich Formwerkzeuge öffnen. Und wenn Sie hier unter Liebhabern schauen, dann könnten wir so etwas gebrauchen. So können Sie dies für die Belüftung verwenden, wenn Sie eine ganze Reihe von ihnen hatten, aber Sie können es auch als Griff verdoppeln, um zu sehen, ob das funktionieren würde. Ich ziehe es einfach in das Model. Wir werden es ungefähr hier platzieren. Und wenn wir hineinzoomen, können wir zuerst sehen, dass wir die Richtung umkehren müssen. So komprimieren umgekipptes Werkzeug. Und das sieht eigentlich ziemlich gut aus, das könnte ziemlich gut als Griff funktionieren. Jetzt können wir genau die Position anpassen, indem wir auf die Position SAP gehen. Und dann können wir sie einfach mit intelligenten Dimensionen ausrichten , damit es nicht auf der Unterseite abstürzt. Und das ist nicht zu nah an der Ecke. Es könnte ein wenig zu nah an den kreisförmigen Ausschnitten sein, aber wir können diese auch weiter bewegen, wenn wir es brauchen. Wenn das gut aussieht, können Sie OK drücken. Also haben wir diesen einen Griff hinzugefügt, und das ist nur etwas, das Sie das Tablett herausziehen können. Aber im Idealfall wollen wir einen auf jeder Seite. Wählen wir also dieses Feature aus, wählen Sie auch die richtige Ebene aus, gehen Sie dann zur Registerkarte Features und drücken Sie die Spiegelung. Also haben wir auch einen Griff auf dieser Seite hinzugefügt. Also, jetzt habe ich diese zwei Griffe. Sie können sehen, wir könnten sie mit jeder Hand packen und wir können das ganze Tablett herausziehen. Um dieses ganze Video schnell zusammenzufassen, haben wir eine nette Event-Beziehung auf der Rückseite. Wir haben diese Belüftungsöffnungen auf der Rückseite hinzugefügt, indem eine grundlegende Skizze mit Kreisen für die spärlichen und Linien für die Rippen zeichnen. Und dann verwenden wir das mit Event-Funktion. Wir mustern auch Ereignisse entlang, so dass wir mehr von ihnen haben. Dann haben wir diese Griffe auf der Vorderseite hinzugefügt, indem das entsprechende Formwerkzeug aus der Konstruktionsbibliothek in das Modell ziehen. Und dann positionieren Sie es einfach nach Bedarf, drehen Sie es, wenn nötig, und spiegeln Sie dann das Forum auf die andere Seite. Also haben wir zwei von ihnen. Wie wir kurz erwähnt haben, könnten diese Ausschnitte ein wenig zu nah an den Griffen sein, aber vielleicht könnten Sie diese anpassen, nachdem Sie mit unserem Hersteller gesprochen haben. So gibt es ein ziemlich einfaches Gehäuse, aber eine, die einige der Funktionen zeigt, die wir während des Kurses gelernt haben. Im nächsten Abschnitt werden wir uns die Erstellung einer 2D-Zeichnung dieses Modells ansehen. Und wir werden uns einige Dinge ansehen, die speziell für Blechzeichnungen sind. Wir werden auch erfahren, wie Sie diese Modelle verwenden können, um Fertigungsdateien für die reale Fertigung zu erstellen . 39. 2D-Blechtelblech-Zeichnungen – Grundlagen: Wenn Sie so weit im Kurs sind, dann sind Sie wahrscheinlich schon ziemlich kompetent SolidWorks verwenden, und Sie wissen wahrscheinlich bereits, wie Sie 2D-Zeichnungen erstellen können. Aber es gibt nur ein paar kleine zusätzliche Details beim Erstellen von Blechzeichnungen. Also werden wir nur einen kurzen Durchlauf haben, um eine Zeichnung dieses Gehäuses zu erstellen, das wir gerade im letzten Abschnitt modelliert haben. Der einfachste Weg, um eine Zeichnung Ihres Teils zu erstellen. Öffnen Sie das Teil oder die Baugruppe, und gehen Sie dann zu Datei Zeichnung erstellen oder Baugruppe aus Teil erstellen. Der anfängliche Prozess ist genau der gleiche wie beim Erstellen einer normalen 2D-Zeichnung. Also zuerst werden wir eine Blattgröße wählen. Sie können entweder Ihre eigenen festlegen oder einfach einen Standard verwenden. Ich werde nur ein Standard-in diesem Fall nur für das Beispiel verwenden. Und jetzt können wir die gewünschten Ansichten aus dem Ansichtsfenster in das Blatt ziehen. Es gibt viele verschiedene Möglichkeiten, wie Sie Ihre Teile je nach Standard-Urin auslegen können . Für den Moment werde ich nur ein paar Aufleuchten hier hinzufügen. Und dann werde ich auch diese zusätzlichen Ansichten hinzufügen. Und zur Übersichtlichkeit, fügen Sie vielleicht einfach eine isometrische 3D-Ansicht hinzu. Ich werde diese nur ein wenig für die isometrische in der Ecke ausräumen. Und dann könnten wir auch eine Explosionsansicht hinzufügen nur um deutlich zu zeigen, dass wir hier zwei verschiedene Blätter haben. Um das zu tun. Geh zuerst zu deinem Teil zurück. Also werde ich die Steuerungstabelle drücken, um zum Teil zurückzukehren. Und dann, um eine Explosionsansicht zu machen. Normalerweise machen wir dies in einer Assembly. Also machen wir es aus dem Assembly-Tap, aber offensichtlich sind wir jetzt nicht in einer Assembly, also haben wir nicht die Registerkarte Assembly, aber wir können immer noch eine Explosionsansicht aus einer Macht machen. Rufen Sie das Suchfeld hier oben rechts auf. Klicken Sie auf die Dropdown-Liste und stellen Sie sicher, dass Sie Befehle haben. Und dann klicken Sie in das Feld und fangen Sie an, explodiert zu tippen. Und wir sehen, dass Explosionsansicht erscheinen sollte. Sie können darauf klicken, um das Werkzeug zu öffnen. Und jetzt ist es ein sehr ähnlicher Prozess, um eine Explosionsansicht in einer Baugruppe zu erstellen. Wählen wir einfach die erste Leiche, die einzige Leiche, die wir die Führung bewegen und dann einfach ein wenig nach oben ziehen. Und das ist alles, was wir wirklich tun müssen. Also, das ist drücken Sie OK. Und wie gewohnt Sie die Explosionsansichten unter der Registerkarte Konfiguration. Wenn wir also diese Konfiguration erweitern, gibt es die Explosionsansicht. Wir können darauf doppelklicken, um es zu erweitern oder zu reduzieren. nun die Registerkarte Steuerelement verwenden, um zu unserer Zeichnung zurückzukehren, sollte das Blatt aktualisiert werden, aber nichts sieht so aus, als wäre es im Moment geändert worden. Wenn wir nun auf die isometrische Ansicht oder eine der Ansichten hier auf der linken Seite klicken , haben wir diese Option Nicht explodierten Zustand anzeigen. Also werde ich nur dieses Kästchen ankreuzen. Und jetzt können wir sehen, dass wir diese Explosionsansicht im Grafikbereich haben. Sie könnten auch gerade jetzt, wenn ich diese isometrische Ansicht kopiere und einfüge, drücken Sie Steuerelement C, um zu kopieren und dann V zum Einfügen zu steuern. Und dann können wir noch einen einfügen, und dann können wir diesen auswählen. Und wir können das in einen kollabierten Zustand verwandeln. Also haben wir die kollabiert und sie explodierten dort. In diesem Stadium könnten wir vielleicht einige Dimensionen der obersten Ebene hinzufügen. So könnten wir auf die Registerkarte Anmerkungen gehen, eine intelligente Dimension erhalten. Und wir könnten einfach einige Dinge wie die Länge und die Breite hinzufügen, kann ein bisschen schwer sein, diese Linien zu wählen. Manchmal kann es einfacher sein, wenn Sie die Ansicht vergrößern und auswählen. Manchmal, wenn Sie die Punkte am Ende der Linien auswählen, kann das auch einfacher sein. Jetzt haben wir diese Top-Level-Abmessungen, nur um einen Überblick über die allgemeine Größe des Produkts zu geben. Wir könnten auch etwas hinzufügen, vielleicht wie eine einfache Tabelle, die unseren Katalysator zeigt. Kann dies durch Guangzhou Annotationstabellen und dann gut gemacht Schnittliste tun. Und dann müssen wir nur das Teil wählen, das wir in der Cutlass vier wollen. So ist eine Zuschnittsliste in Blech im Grunde die gleiche wie eine Stückliste in einer normalen Baugruppe. Sobald wir das Teil ausgewählt haben, können wir OK drücken. Und jetzt habe ich diesen Tisch, der der Maus folgt und wir können klicken, um diese kinetische dies auf die gleiche Weise wie jede normale Tabelle zu platzieren. Ich werde das jetzt nicht durchmachen, aber Sie können Dinge wie die Beschreibung und die Spalten und all diese Details ändern. Wir könnten auch einige Ballons hinzufügen, um auf die LED und die Basis zu zeigen. Und dann können wir in den Schnitzeln angeben, welche Zahl auf welche Blätter zeigt. So haben wir dort einen sehr einfachen Überblick über Blechzeichnungen. Wenn wir diese Teile tatsächlich herstellen wollten, diese Zeichnung nicht wirklich das Detail, das wir brauchen. Im nächsten Video schauen wir uns an, die Zeichnung in zwei einzelne Blätter für die späten und die Basis aufzuteilen . Und wir betrachten das Hinzufügen von flachen Patenten. Aber um diese sehr schnell zusammenzufassen, sind Blechzeichnungen im Großen und Ganzen die gleichen wie normale 2D-Zeichnungen. Wählen Sie einfach ein Blatt aus und legen Sie dann die gewünschten Ansichten an. Dann fügen Sie alle benötigten Dimensionen hinzu, Tabellen, Anmerkungen usw. 40. Flache Muster zeichnen: Im vorherigen Video haben wir wirklich ganz einfache Zeichnung gemacht , dass ich einen Überblick über unsere Teile gezeigt. Aber in diesem werden wir sie in einzelne Blätter aufteilen , damit wir ein bisschen mehr Details zeigen können. Gehen wir zurück zu der Zeichnung, die wir im ersten Video gemacht haben. Und das ist nur das erste Blatt. So können wir dies als Assembling umbenennen indem wir hier unten mit der rechten Maustaste auf den Blattnamen klicken und Umbenennen drücken. Dann lassen Sie uns ein neues Blatt hinzufügen, indem Sie diese Schaltfläche daneben drücken. Also jetzt haben wir ein völlig neues leeres Blatt und wir können dieses als Blei umbenennen. Jetzt möchten wir einige Ansichten unseres Modells hinzufügen, aber anstatt sie alle manuell einzuziehen, können wir tatsächlich zu Ansichtslayout gehen und Standard-Drei-Ansicht wählen. Hier haben wir die Modelldatei geöffnet. Und wenn Sie es hier nicht haben, bedeutet es nur, dass es in SolidWorks nicht geöffnet ist. So können Sie auf Durchsuchen klicken und es finden. Aber bevor wir OK drücken. Gehen wir nach unten und wählen Sie Körper aus. Nun können Sie wählen, welche der Körper wir in dieser Zeichnung verwenden möchten, die Blei oder die Basis, wir eigentlich nur lassen wollen. Alles, was wir tun müssen, ist auf die LED im Grafikbereich zu klicken. Er nennt ihn eins. Es ist also nach dem letzten Feature in diesem Körper benannt. So können wir OK drücken. Und jetzt sind wir wieder in der Zeichnung. Und wenn wir hineinzoomen, haben wir gerade diese drei Standardansichten von nur der Lead. Wie üblich können wir alle diese Ansichten hier auf der linken Seite ändern. Größen, Orientierung, Ansicht, Stil und solche Dinge. Wenn wir den Körper später anpassen wollen, können wir auch auf eine Ansicht klicken und dann Körper hier auf der linken Seite drücken. Und dann können wir einen anderen Körper wählen, wenn wir wollen. Wenn man sich das Blatt anschaut, fehlte es immer noch eine Menge Informationen. Nun werden wir eine abgeflachte Version des Modells hinzufügen, auch als Flat Patton bekannt, und einige Biegedetails. Um dies zu tun, gehen wir zur Modellansicht und wählen Sie dann unser Teil aus. Klicken Sie dann auf den nächsten Pfeil. Wir haben eine Reihe von Standardoptionen hier unten im Moment, aber es gibt keine flache Teil eine Option. Das liegt daran, dass wir momentan keine Leiche ausgewählt haben. Und wir müssen einen Körper wählen, bevor wir das Klappenmuster hinzufügen. Denn denken Sie daran, dass wir nur einen Körper auf einmal abflachen können. Also lassen Sie uns wählen, Körper auswählen. Wählen wir noch einmal diesen Bleikörper aus. Also jetzt hier unten, wenn wir zurück zur Zeichnung gehen, jetzt haben wir diese flache Pow1-Option. Setzen wir ein Häkchen in das Kästchen. Jetzt haben wir diese flache Ansicht, die der Maus folgt. Und wir können mit der linken Maustaste klicken, um es irgendwo in der Schublade zu platzieren. Und wenn wir hineinzoomen, können wir sehen, dass wir eine abgeflachte Version mit allen Biegungslinien haben. Und dann haben wir den ganzen Text, der im Moment etwas verwirrt ist. Also, wenn wir hineinzoomen, haben wir ihn da, wir haben diese abgerundeten Ecken hinten. Und diese grauen Linien sind die Biegelinien. Dies ist also der M-Abschnitt, dies ist die Vorderseite mit dem Kantenflansch. Dann haben wir hier auf der Seite die Biegelinien für die Kantenflansche an ihm. Dann sind alle diese Textelemente die Biegenoten. Diese zeigen an, wie die Ben tatsächlich gemacht werden sollen. Ihr bisschen zusammengebündelt im Moment. Also werde ich sie aus dem Weg bringen. Aber wie wir es tun, wissen wir nicht, auf welche Biegung sich jeder von ihnen bezieht. Also, was Sie tun können, um es ein wenig klarer zu machen, ist einfach mit der linken Maustaste auf die Biegenote. Also wählen Sie es aus. Und dann können wir hier auf der linken Seite einen Führer wählen. Also, das wird nur einen Pfeil auf die Biegung setzen, dass die Biegung bemerkt, über die spricht. Wenn Sie also sehen, wie ich die Führer hinzufüge, können Sie sehen, auf welche Ben Linie sich jede dieser Noten bezieht. Und wenn man sich die Noten selbst anschaut, bedeutet dies, dass wir uns nach oben beugen müssen. 90 Grad ist der Winkel der Biegung. Und dann ist R1 der Radius der Biegung. Dann geht es um 180, 0.05. Das ist der Schinken, weil er den inneren Radius der Bindung hat. So können Sie die Biegenoten nach Belieben anpassen. Wir können auch auf die Abwicklung selbst klicken, und dann erhalten wir einige weitere Optionen auf der linken Seite. Erstens können Sie den Winkel einstellen. Also, wenn wir das herumdrehen, würde es vielleicht etwas effizienter in die Zeichnung passen. Sie können die Biegenotizen auch deaktivieren, wenn Sie möchten, oder Sie können sie mit dieser Option anpassen. Wenn Sie die Biegelinien aus irgendeinem Grund ausblenden möchten, wenn Sie nur den Umriss wünschen, können Sie die Ansicht vergrößern. Sie können mit der rechten Maustaste auf die Biegelinien klicken und einfach Ausblenden drücken. Wenn Sie dann die Biegelinien später erneut anzeigen möchten, müssen Sie dies in der Zeichnungs-Feature-Baumstruktur tun. Also hier auf der linken Seite waren auf dem Bleiblatt, das hier ist. Wir wollen die neueste Zeichnung, die hier unten ist. Dann werde ich den Teil darunter erweitern. Ich werde den ganzen Weg runter zum flachen Muster gehen. Erweitern Sie die flache Patton-Funktion, erweitern Sie dann auch die Abwicklung, in der wir arbeiten, d. h. die Leitung. Und dann haben wir endlich die Biegelinien dort. Wir können darauf klicken und wir können schreien drücken, und da sind sie wieder. Wenn Sie Abwicklungsmuster bemaßen, kann es sehr einfach sein, mit Ihren Dimensionen sehr überladen zu werden, da Sie möglicherweise viele Zahlen haben , die alle auf einen sehr kleinen Bereich zeigen. Ein guter Weg, um dies zu umgehen, besteht darin, sogenannte Ordinatendimensionen zu verwenden. Dies bedeutet, dass alle Bemaßungen auf eine einzelne Linie gesetzt werden, von 0 Ordinate oder Nullpunkt gemessen wird und dies jetzt demonstriert. Wählen wir zunächst die Registerkarte Anmerkung und klicken Sie dann auf die Dropdown-Liste unter Smart Dimension. Und hier haben wir die Ordinatendimension. Dies ist nur die allgemeine Standardkoordinatenbemaßung. Es gibt auch die horizontalen und vertikalen Koordinaten. Und diese können nützlich sein, wenn Sie Probleme haben, eine bestimmte Orientierung zu finden. Aber normalerweise können Sie einfach diese erste Option verwenden und dann die gewünschte Orientierung automatisch auswählen. Wählen Sie also Ordinatenbemaßung. Und das funktioniert ziemlich ähnlich wie Smart Dimension. Ich werde vergrößern und ich werde eine Linie wie diese linke Kante auswählen und sie dann einfach herausziehen. Und dies ist jetzt eine 0 für den Rest der Ordinatendimension. Wir können jetzt zusätzliche Dimensionen von dieser 0 hinzufügen. Also überall, wo wir klicken, wird eine weitere Dimension hinzufügen. Also kann ich diese Bandlinien auswählen und den ganzen Weg rüber auf diese Seite gehen. Und dann haben wir all diese Dimensionen in ziemlich kleinem Bereich. Möglicherweise sehen Sie beim Hinzufügen von Dimensionen, dass einige von ihnen etwas zusammengefügt werden und sich überlappen. Wenn dies geschieht, können Sie die Taste Control B neu erstellen, und es sollte sich selbst sortieren. Wenn es sich nicht selbst sortiert, können Sie immer mit der rechten Maustaste auf eine Bemaßung klicken, zu Anzeigeoptionen wechseln und dann erneut joggen drücken. Und das sollte alle Abstände für Sie klären. Wenn Sie Bemaßungen verpassen, können Sie später mit der rechten Maustaste auf die Ordinate klicken und dann zwei Koordinate hinzufügen drücken. Dann können wir vielleicht hineingehen und diese zusätzlichen Punkte auswählen. Und Sie sehen, dass Dimensionen jetzt ein bisschen vermasselt sind, wie sie übereinander geschrieben sind. Also werde ich wieder aufbauen, indem ich Kontrolle Bay drückte und jetzt haben sie sich selbst gesucht. Sie können auch einzelne Bemaßungen auswählen und löschen oder bei Bedarf verschieben. Ordinatenbemaßungen sind also eine wirklich gute Möglichkeit, Ihre Zeichnung zu vermeiden, zu überladen und trotzdem die benötigten Informationen zu teilen. Nur um ihre Verwendung wieder zu demonstrieren, gehen, um die Ordinatenbemaßung auszuwählen und wählt dann den Pfeilpunkt. Dieses Mal werde ich diese horizontale Linie wählen und nach links ziehen. Und dann werde ich einfach klicken, um neue Punkte der Dimension hinzuzufügen. Beachten Sie auch Ihre Nullen. Es muss sich nicht unbedingt an der äußersten Kante Ihres Modells befinden. Sie könnten in zwei Richtungen gehen, aber normalerweise ist es einfach einfacher zu lesen und zu arbeiten, wenn Sie gerade an einer festen Kante beginnen. Und wieder, wenn Sie Dimensionen bündeln, können Sie entweder versuchen, neu zu erstellen, oder wir können mit der rechten Maustaste auf eine von ihnen klicken und dann gehen, um Ordinaten anzuzeigen, erneut Jog-Ordinate, und das sollte das beheben. Jetzt haben unsere Zeichnungen ziemlich viel mehr Details bekommen, ist noch nicht ganz fertig, aber vielleicht könnte es tatsächlich nutzen, um diesen Teil zu machen. Denken Sie daran, wenn Sie Blechzeichnungen erstellen, wenn Sie Abwicklungsmuster verwenden, stellen Sie sicher, dass Sie die Blechdicke angeben. Es kann leicht sein, manchmal zu übersehen. Vielleicht kannst du es einfach als Notiz schreiben. Man könnte so etwas wie ein Millimeter dickes Stahlblech sagen. Oder vielleicht könnte Bemaßung einer der Seitenansichten und legte die Dicke auf ihre. Sobald Sie alle Ihre Notizen hinzugefügt haben und sortieren Sie Ihr Schriftfeld und alles. Sie können diese Zeichnung dann als PDF speichern. Sie können dies tun, indem Sie auf Datei Speichern unter gehen und dann den Typ in PDF ändern. Und das könnte in etwa so aussehen. Um diese Zeichnungsdetails schnell zusammenzufassen, können Sie bestimmte Blätter für Teile erstellen. Und dann können Sie wählen, einen bestimmten Körper in der Zeichnung zu zeigen. Wir können die flachen Patentansichten anzeigen, indem Sie zur modalen Ansicht gehen , den gewünschten Körper auswählen und dann die Abwicklung auswählen. Bedarf können Sie die Biegenotizen und die Details hinzufügen. Und wenn Sie einen flachen Batson bemaßen, kann es einfacher sein, Ordinatenbemaßungen zu verwenden, um zu vermeiden dass Sie das Tor mit vielen traditionellen Dimensionen durcheinander ziehen. Die Ordinatenbemaßung finden Sie unter dem Werkzeug „Intelligente Bemaßung“. Also setzen Sie zuerst als 0 Ordinate, und dann fügen Sie die anderen Punkte hinzu, die ich von dieser 0 erwähnt habe. Im nächsten Video, dem letzten in diesem Abschnitt, werden wir uns das Exportieren Ihrer Blechteile für den Einsatz in der realen Welt ansehen. 41. Exportieren von 2D-Dateien für die Fertigung: In diesem Abschnitt wurde beschrieben, wie Sie 2D-Zeichnungen aus Ihren Pfaden erstellen können. Und diese Papierzeichnungen sind sehr nützlich, besonders für Dinge wie die Biegung und Montagedetails. Aber in Wirklichkeit ist es in der modernen Fertigung sehr wahrscheinlich, dass Ihr Flachblech von einer Maschine hergestellt wird, vielleicht so etwas wie ein Laser- oder Plasmaschneider oder Wasserstrahl oder eine Reihe anderer Maschinen. Für diese Optionen ist es viel besser, wenn Sie eine flache 2D-Datei haben , mit der diese Maschinen direkt arbeiten können. Es gibt eine Reihe von Dateiformaten, die Sie verwenden können, und dies hängt genau davon ab, was Ihr spezifischer Computer benötigt. Aber die beiden häufigsten heißen DXF und dw J. Dies sind beide ziemlich ähnliche Formate. Beide können 2D-Informationen in einem Vektorformat anzeigen. Das sind also im Grunde Bilder, die aus Entitäten, Dingen wie Linien, Kreisen, Kurven und so weiter bestehen. Es gibt viele Situationen, in denen diese beiden Formate austauschbar verwendet werden können. Aber eigentlich ist die DW G-Datei proprietär Autodesk, also ist es im Besitz von Autodesk. Die Leute, die Autokatze machen. Auf der anderen Seite ist DXF mehr Open Source, so dass es von jedem verwendet werden kann. Und was ich fand, ist, dass die DXF nützlicher ist, weil sie von einer Vielzahl von Arten von Programmen gelesen werden kann . Dw G ist nützlich, wenn Sie in AutoCAD arbeiten da mehr AutoCAD-spezifische Informationen enthalten sind. Aber offensichtlich arbeiten wir in SolidWorks. Und wahrscheinlich möchten wir diese Datei an ein Drittanbieter-Programm senden , das einen Laserschneider oder so etwas ausführt. Also würde ich empfehlen, DXF-Dateien zu verwenden, um diese zuerst Ihr Teil zu exportieren. Also müssen wir zuerst wählen, welchen Körper wir wollen. Wenn Lektion, werde ich die Abwicklung erweitern und wir werden die Lead wählen. Und dann werde ich diese Abwicklungsfunktion unterdrücken. Also dort haben wir die flache LED. Und jetzt können wir zu einer Ansicht von oben nach unten gehen. Also schauen wir uns gerade an. Dies ist also eine flache Version der LED und wir wollen diese für einen Laserschneider oder so etwas exportieren. Lassen Sie uns auf Datei Speichern unter gehen, und dann ändern Sie einfach die Speichern unter Typ. Und lasst es uns hier unten in DXF ändern. Und Sie können sehen, dass D wj nebenan in der weniger das ist. Sie können die Optionen auch anpassen, indem Sie hier klicken. Es gibt jede Menge Sub-Optionen. Ich neige dazu, diese alle auf den Standardeinstellungen zu belassen, und es ist sehr selten, dass dies ein Problem verursacht. Aber die Chance, dass Sie produzieren braucht eine bestimmte Version, Zypern, so etwas. Sie können diese Optionen hier ändern. Also werde ich das einfach absagen. So speichern wir jetzt immer noch als DXF-Typ. Wir haben den Dateinamen hier. Also werde ich auf OK drücken, um mit dem Speichern zu beginnen. Bevor wir tatsächlich sparen, haben wir hier auf der linken Seite eine Menge Optionen. Wir können wählen, was wir exportieren. Wir werden Blech machen. Wir können wählen, welchen Körper zu erkunden, und wir können genau wählen, was wir exportieren wollen, welche Arten von Entitäten. In diesem Fall werde ich die Geometrie prüfen und auch Linien biegen. Und dann werde ich OK drücken. sollten wir eine Vorschau davon bekommen, was wir exportieren werden. Diese durchgezogenen äußeren Linien sind der tatsächliche Footprint der Datei. Und dann sind diese gestrichelten Linien die Biegelinien. Und mit dieser Vorschau können Sie hineinzoomen, Sie können ziehen. Wenn Sie feststellen, dass Sie Zeilen haben, die Sie nicht benötigen, können Sie mit der linken Maustaste darauf klicken und die Entf drücken. In diesem Vorschau-Steuerelement funktioniert Zed nicht für Under kann diese Rückgängig-Option hier unten verwenden. Wir könnten uns auch diese Vorschau ansehen und erkennen, dass wir die Bettlinien nicht wollen. Wenn wir das an einen Laserschneider schicken, könnte es sie einfach verwirren, weil wir nur die äußere Form schneiden wollen. In diesem Fall können Sie also auf Abbrechen drücken, und das bricht nicht den gesamten Speichervorgang ab. Es bringt uns nur einen Schritt zurück. Jetzt können wir die Biegungslinien deaktivieren und wir können wieder OK drücken. Und jetzt haben wir gerade diesen äußeren Umfang. So können wir Speichern drücken, um diese Datei zu speichern. Im Hinblick auf das Öffnen Ihrer Datei DXF. Standardmäßig ist wahrscheinlich der E-Zeichnungs-Viewer installiert. Dies wird normalerweise zusammen mit Solid Works installiert. Und Sie können dies verwenden, um Sie DXF zu öffnen und zu überprüfen, dass alles in Ordnung aussieht. Also hier sehen wir in einer Zeichnung, man kann es nicht wirklich so gut sehen, aber wir haben gerade die äußere Linie da herum. Sie können diese DX-F auch in Volumenkörperarbeiten als eine Sammlung von Skizzenlinien öffnen. Sie können es auch in anderen 2D-CAD-Programmen öffnen, wenn Sie es bearbeiten möchten. Eine gute F31 heißt also Libri Katze. Und das ermöglicht es Ihnen, die Linien und Dinge wie diese einfach anzupassen. Sie können diese DXF fs auch in Adobe Illustrator importieren und als Vektorgrafik importieren. So Dinge wie Linien und Kreise, können Sie skalieren, ohne Details zu verlieren. So kann das wirklich nützlich sein, vielleicht, wenn Sie etwas wie Verpackung oder sogar Etiketten und Drucken, dass auf Ihre Teile gehen. Schließlich können Sie auch direkt als Adobe Illustrator -Datei in SolidWorks speichern , indem Sie einfach auf Datei Speichern unter gehen und dann AI auswählen. Das deckt den Export von flachen Patenten, um schnell zusammenzufassen. Verwenden Sie also Ihre Dateien mit anderen Maschinen und Programmen. Sie müssen sie wahrscheinlich als 2D-Vektordatei in gängige Formate für diese RDD, wj und DXF exportieren . Sie sind beide in vielerlei Hinsicht ähnlich, aber ich würde Ihnen empfehlen, DXF zu verwenden, nur weil es für eine größere Vielfalt von Maschinen und Programmen meiner Erfahrung nach besser lesbar ist. Um Ihre Dateien zu speichern, glätten Sie sie zuerst, wenn nötig, und wählen Sie dann einfach Datei Speichern unter, setzen Sie den Typ als DXF, passen Sie die Optionen an, wenn Sie müssen, aber normalerweise lasse ich diese einfach als Standard. Wählen Sie dann die Elemente aus, die Sie erkunden möchten, die Biegelinien oder die äußeren Linien oder was auch immer Sie benötigen. Überprüfen Sie die Vorschau und drücken Sie „Speichern“. Sie können Ihre Datei mit E-Zeichnungen überprüfen und Sie können sie auch mit 2D-CAD-Programmen i libri CAD bearbeiten oder sogar in Adobe Illustrator importieren. Also, jetzt sind wir ziemlich am Ende des Kurses, werden ein abschließendes Video als nächstes haben und alles zusammenfassen, was wir bisher gelernt haben. 42. SM42 Fazit und Kursrückblick: Wir haben jetzt das Ende unseres Blechkurses erreicht. Gut gemacht, dass Sie den gesamten Kurs durchgemacht Hoffentlich war er für Sie nützlich und Sie haben gelernt , wie man Blech verwendet. Dieses Video wird nur ein sehr kurzer Überblick über den gesamten Kurs sein . Wir haben zunächst vorgestellt, was Blech ist und wie es verwendet werden kann, um verschiedene Teile aus einem flachen Blech herzustellen . Denken Sie daran, dass Sie bei soliden Arbeiten nicht unbedingt Blech für Metallgegenstände verwenden müssen . Es kann auch nützlich sein für Dinge wie Karton oder Papier, für Dinge wie Verpackungen oder sogar Origami tatsächliche Nutzung der Blechmerkmale angeht, so gibt es einige Möglichkeiten, ein Blechteil in Massivbauweise herzustellen ein Blechteil in Massivbauweise Die erste Möglichkeit besteht darin, einfach eine Basis****** zu erstellen. Dies ist ein anfängliches flaches Teil, Sie dann Funktionen hinzufügen können Sobald das Blechteil fertig ist, können wir Dinge wie den Biegeradius bei der Biegezugabe berücksichtigen . Dinge wie den K-Faktor. Diese hängen davon ab, welche Materialien Sie verwenden, aber es ist wahrscheinlich, dass Sie Stahl verwenden werden , der im Allgemeinen stärker und billiger ist. Oder Aluminium, das leichter ist , aber auch mehr kostet. Die Dicke Ihres Blechs kann in Stärke angegeben werden, aber die tatsächliche physische Dicke bestimmter Spurzahlen hängt vom verwendeten Material ab. Ich würde empfehlen, auch die Dicke in Zoll oder Millimetern anzugeben , um Verwechslungen zu vermeiden. Kommen wir zu den eigentlichen Blechmerkmalen. Die grundlegendste und wahrscheinlich gebräuchlichste ist die Kante ****** Und wir können das zu unserer Basis****** hinzufügen und dann einen Winkel und eine Länge sowie die Art der Biegung und viele andere Optionen angeben einen Winkel und eine Länge die Art der Biegung und viele andere Optionen Wir können auch Laschen und Löcher hinzufügen , um komplexere Merkmale zu erstellen Wenn wir zu etwas fortgeschritteneren Funktionen übergehen, können wir mit ******* hinzufügen Und diese ermöglichen es uns, komplexere ******* einfach mit einfachen Skizzen zu erstellen komplexere ******* einfach mit einfachen Und auch der Hut, die Ecken, das Material in der Ecke ist weggeschnitten , damit die Ecken richtig zusammenpassen Ähnlich wie Mitra ****** ist der Schweiß ******. diese Weise können Sie auch komplexe ******* an mehreren Kanten erstellen, aber es passt nicht bis komplexe ******* an mehreren Kanten erstellen, aber es passt nicht Es fügt dort keine Biegeentlastung hinzu, es geht einfach in einer schönen kleinen Kurve um die Ecke Wir können Merkmale wie Säume hinzufügen, die über Metallteile gefaltet werden. Diese können verwendet werden, um die Kante zu stärken und ihr Aussehen zu verbessern Wir haben uns auch Jogginghosen angesehen. Dabei handelt es sich um z-förmige Biegungen im Material, durch die das Blech versetzt wird Sie ermöglichen überlappende Abschnitte Diese können uns helfen, verschiedene Bleche miteinander zu verbinden , um sie besser zu schweißen oder um Sie ermöglichen es uns auch, beispielsweise einen Deckel herzustellen, der in einen Sockel passt. Wir können auch Kreuzbrüche hinzufügen. Bei SolidWorks handelt es sich lediglich um ein optisches Merkmal, aber sie werden in realen Teilen verwendet. Um flache Flächen zu stärken, können wir Böen hinzufügen, diese verstärken die Kanten ******* Und wir können Lüftungsöffnungen mithilfe einer einfachen Skizze und der Lüftungsfunktion ausschneiden einer einfachen Skizze und der Lüftungsfunktion Dann haben wir uns endlich das Tab- und Slot-Tool angesehen. Auf diese Weise können wir diese überlappenden Laschen und Schlitze erstellen , mit denen verschiedene Bleche desselben Teils zusammengefügt und Kanten mit ******* versehen werden können verschiedene Bleche desselben Teils zusammengefügt und Kanten ******* versehen Wir können auch Linien skizzieren und diese verwenden, um skizzierte Biegungen zu erzeugen Dies kann nützlich sein, wenn Sie Biegungen hinzufügen möchten , die nicht an vorhandenen Kanten ausgerichtet Ein weiteres komplizierteres Merkmal, das wir uns angesehen haben, war die erhabene Biegung Auf diese Weise können Sie glatt geformte Teile oder Biegungen mit stärker abgewinkelten Abschnitten zwischen verschiedenen Profilen herstellen Biegungen mit stärker abgewinkelten Abschnitten zwischen Dies kann ein nützliches Werkzeug sein, aber seien Sie sich bewusst, dass es schwierig sein kann, einige der Teile , die Sie mit diesem Werkzeug herstellen können, physisch einige der Teile , die Sie mit diesem Werkzeug herstellen herzustellen Während der Blechmodellierung können Sie jederzeit die üblichen Funktionen von SolidWorks verwenden, z. B. Spiegelung und Musterbildung Und wir können auch unser gesamtes Modell flachdrücken und sehen, wie es als flaches Blech aussieht , und prüfen, ob wir Flatten kann nur am Ende des Modells verwendet werden. Wir können Elemente auch manuell lösen und biegen. Dies kann nützlich sein, wenn Elemente hinzufügen, die sich über Biegungen erstrecken, z. B. Schnitte an z. B. Schnitte Wir haben uns Eckdetails wie das Brechen der Ecken, das Ausfüllen von Lücken, das Hinzufügen von Weltperlen und das Hinzufügen von Eckenrelief angesehen Ausfüllen von Lücken, das Hinzufügen von Weltperlen und das Hinzufügen von und Ebenso wie die Herstellung von Blechteilen auf einer einfachen Basis ****** Sie können auch mit vorhandenen Festkörperteilen beginnen und diese dann in Bleche umwandeln Im Allgemeinen ist es besser, mit der Basis ****** zu beginnen. Es gibt Ihnen mehr Flexibilität, aber Sie können auch diese anderen Techniken verwenden Die erste Methode bestand darin, Biegungen einzufügen. Auf diese Weise können Sie ein ausgeformtes Volumenkörperteil in ein Blechteil umwandeln ein ausgeformtes Volumenkörperteil in ein Blechteil Das Teil muss eine gleichmäßige Wandstärke haben, also durchgehend dieselbe Wandstärke Und dann haben wir zuerst eine feste Basis festgelegt, dann die Kantenbögen eingefügt und bei Bedarf alle Kanten abgerissen Eine ähnliche Methode wird bei der Option „In Blech umwandeln“ verwendet bei der Option „In Blech umwandeln Auf diese Weise können Sie feste Teile nehmen und sie zu Blech verarbeiten. Es ist dem Verfahren zum Einfügen von Biegungen insofern sehr ähnlich, als wir eine feste Fläche wählen und dann Biegungen und Reißlinien hinzufügen Diese Option funktioniert etwas besser bei massiven Teilen und gibt Ihnen ein bisschen mehr Kontrolle über die Blechdicke Ein weiterer Aspekt von Blechen, mit dem wir uns befasst haben , war die Verwendung von Formwerkzeugen. Diese werden in ein Metallblech gepresst und können zusätzliche Details wie Lüftungsschlitze und Griffe usw. hinzufügen zusätzliche Details wie Lüftungsschlitze und Griffe usw. Wir haben gesehen, dass Solid Works eine Sammlung davon in der Designbibliothek hat eine Sammlung davon in der Designbibliothek Aber so wie sie sind, sind sie vielleicht nicht so nützlich, weil ihre Größe sehr spezifisch ist. Sie können diese Werkzeuge jedoch problemlos für Ihren eigenen Gebrauch ändern und Sie können auch benutzerdefinierte Formwerkzeuge erstellen. Beachten Sie jedoch, dass diese im wirklichen Leben teuer oder langsam herzustellen sein können. Nachdem wir uns mit allen anderen Funktionen und Tools befasst hatten, wir mit einigen dieser Techniken einfach ein Mehrkörpergehäuse erstellen mit einigen dieser Techniken einfach ein Mehrkörpergehäuse Und dann nutzen wir das, um Blechzeichnungen anzusehen Diese sind im Allgemeinen den beiden anderen D-Zeichnungen ähnlich, aber wir können flache Musteransichten mit den Biegehinweisen einfügen , die zeigen, wie die Teile tatsächlich hergestellt werden. Denken Sie daran, dass Sie bei einem Bauteil mit mehreren Körpern angeben müssen, welchen Körper Sie gleichzeitig glätten möchten, da Sie jeweils nur einen Körper glätten können Sie können in Ihren Zeichnungen auch Ordinatenbemaßungen verwenden , um zu verhindern, dass sie zu unübersichtlich werden, da bei flachen Mustern Regel viele nahe beieinander liegende Bemaßungen erforderlich Schließlich haben wir uns angesehen , wie Sie Ihre beiden D-Dateien exportieren können , um sie in anderen Programmen und Maschinen wie Laserschneidern zu verwenden anderen Programmen und Maschinen wie Dafür würde ich das DXF-Format empfehlen, aber Solid Works bietet eine ziemlich große Auswahl an zwei D-Optionen Sprechen Sie vielleicht mit Ihrem Hersteller und sehen Sie, was er will. Damit sind wir am Ende des Kurses angelangt und hoffen, dass er alle wichtigen Punkte rund um das Thema Blech abdeckt und Ihnen die Fähigkeiten vermittelt, die Sie für die Herstellung von Blech abdeckt und Ihnen die Fähigkeiten vermittelt, die Sie Blechteilen benötigen. Wenn Sie weitere Fragen haben, lassen Sie es mich bitte im Abschnitt „Fragen und Antworten“ unten wissen. Bitte zeige auch einige deiner Kreationen, die du dir ausgedacht hast. Ich sehe mir immer gerne die Designs an, die die Leute mit den Fähigkeiten machen, die sie in diesen Kursen erlernen. Es bleibt nur noch zu sagen: Vielen Dank für die Teilnahme an dem Kurs und viel Spaß beim Modeln.
