Revit Advanced: Wände – alles, was du wissen musst

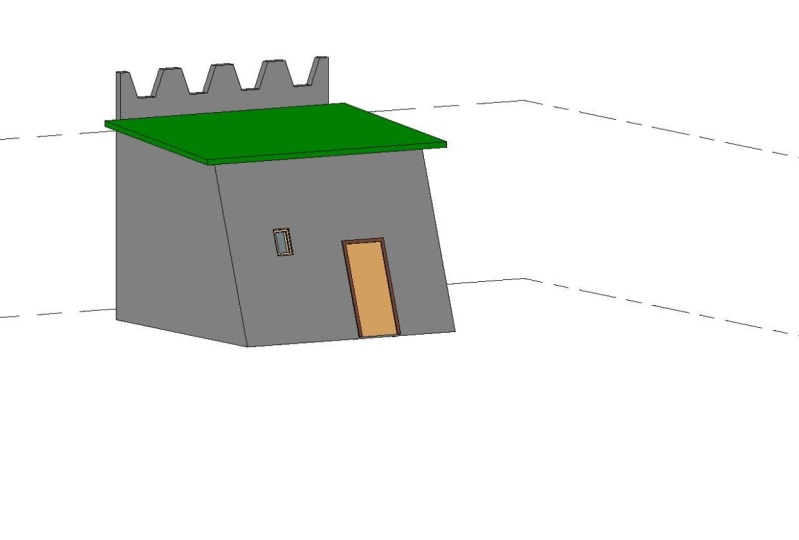

1. Einführung: Es ist sehr komplex und wahrscheinlich eines der nützlichsten Tools, um unsere Rollen zu meistern, da sie den Großteil Ihres Gebäudemodells erstellen. Es ist wahrscheinlich das Erste, was Sie wissen müssen, um in diesem Kurs zu arbeiten. Ich habe mich darauf konzentriert, Sie zur Beherrschung dieser Tools zu bringen Sie zur Beherrschung dieser Tools Hallo, mein Name ist Matty und ich habe diese Kurven erstellt, die sich an fortgeschrittene Benutzer richten und sich nur auf ein Thema konzentrieren . Und das ist beides. Ich werde über alles sprechen, was es über beide zu wissen gibt. Und wir werden in die Tiefe gehen. Ich werde mit Ihnen meine persönlichen Tipps teilen , die ich während meiner Arbeit als Ingenieur gelernt habe, hauptsächlich in den späten Entwurfsphasen des Projekts. Dieser Kurs richtet sich an alle, die Erfahrung mit Kaninchen haben und das Beste daraus machen und die Kräfte von Kaninchen voll ausschöpfen möchten . Am Ende dieses Kurses erhalten Sie das Wissen über die Tools und deren tatsächliche Benutzerfreundlichkeit, über die Einschränkungen des Programms und wie Sie Benutzerfreundlichkeit, über die Einschränkungen diese überwinden können, das ist möglich. Also lass uns anfangen 2. Standortlinie der Wände: Lassen Sie uns zunächst über den Scheidungsort sprechen. Wenn Sie also eine Wand wie diese erstellen, finden Sie hier in der Instanz Parameter, Positionslinie, Parameter, die Ihnen sagen, wo die Positionslinie der Wand sein wird , an der wir positioniert haben? Das ist nützlich, wenn wir uns eine Situation vorstellen , in der Sie eine solche Grundstücksgrenze haben. Sie müssen sicherstellen, dass Ihre Mauer nicht über die Grundstücksgrenze hinausgeht , da sie sich außerhalb Ihrer Grundstücksgrenze befindet. Und das kannst du eigentlich nicht tun. Wenn ich also einen Ball erschaffe, sagen wir mit der Position Kriegslinie, Mittellinie, Positionierung wie neben meiner Grundstücksgrenze Und wenn ich später meinen generischen Ball ändere, sagen wir zwei verschiedene Rollentypen, oder ich müsste ihn größer machen, dann kann es passieren, dass er tatsächlich kollidiert oder die Grundstücksgrenze überschreitet Und ich möchte sicherstellen , dass das nicht passiert. Ich modelliere, ich verwende die Location Line Properties. Und nehmen wir an, wenn ich ein Gebäude habe und ich möchte, dass ein Gebäude habe und ich möchte mein Außengelände repariert wird, ändere ich die Ortslinie für meine Wand, um die Phase Außenansicht fertig zu sein. Dann werde ich die Wände einfach so zeichnen. Jetzt kann ich mir sicher sein, dass, wenn ich die Wand ändere, sagen wir, ich sie von diesem Typ in, sagen wir, diesen Typ ändern werde . Sie können sehen, dass die Position, äußere Position der Scheidung, festgelegt ist. Und ich kann mir das ganz leicht vorstellen. Wie Sie sehen können, versuchen mir diese blauen Punkte etwas zu sagen. In diesem Fall versuchen sie mir zu sagen , dass sie sich in der Mitte der Wand befinden. Und sie zeigen mir tatsächlich die Position der Ortslinie. Wenn ich mir diese Linie also so vorstelle, können Sie sehen, dass sich diese Punkte auf dieser Linie befinden und dies ist meine Ortslinie. Sie können sehen, dass, wenn ich dies auf Fertigphase außen ändere , diese blauen Punkte verschoben werden und mir die Position der Ortslinie in dieser Schale angezeigt wird. Das nächste, was nützlich ist, um es grafisch zu wissen sind diese beiden Flip-Pfeile Sie sagen dir die Außenseite der Mauer. Nehmen wir an, ich habe eine Wand erstellt oder sagen wir, jemand anderes hat eine Wand erstellt und ich weiß nicht, ob Sie, wenn ich sie auswähle , oder ob ich sie sehe. Ich weiß nicht, welche Seite außen oder innen ist , aber wenn ich sie auswähle, kann ich dieses Grippevirus sehen. Und jetzt weiß ich, dass diese Seite außen ist. Wenn ich es umdrehe, indem ich die Leertaste drücke können Sie jetzt sehen, dass sich meine Außenseite auf der anderen Seite ändert, obwohl ich es nicht wirklich sehen kann weil es dieselbe Position hat. Es ist nützlich, dies zu wissen. Wo ist deine Außenseite der Wand. Die nächste gute Sache, an die man sich erinnern sollte, sagen wir, das ist meine Mauer. Es wurde mit der Positionslinie der Wandmittellinie gezeichnet der Positionslinie der Wandmittellinie und ich möchte sie jetzt ändern Sie können sehen, dass ich es problemlos ändern kann , da die Änderung der Positionslinieneigenschaft die Geometrieposition des Elements im Modell nicht ändert . Ich kann das also ändern ohne die Position dieses Balls zu ändern. Das Nützliche an diesen ist, dass, sagen wir, ich möchte den Ball umdrehen und ich möchte nicht meine Außenseite hier haben, sondern auf der anderen Seite, wenn ich die Leertaste drücke und meine Positionslinie hier drin habe, wie die fertige Phase innen. Sie können sehen, dass es sich tatsächlich um diese Positionslinie um diesen inneren Rand der Wand auf der anderen Seite gedreht diese Positionslinie um diesen inneren Rand der Wand auf der anderen Seite Sie können also die Änderung der Position des Elements in meinem Revit-Modell sehen des Elements in meinem Revit-Modell sehen Und das ist schlimm, wenn ich etwas habe, sagen wir mal, dass ich hier eine Unterwelt anbinden werde oder etwas anderes Und ich möchte die Position dieses Elements eigentlich nicht ändern , aber ich möchte die Außenseite dieser Wand ändern. Ein nützlicher Trick, den ich dabei verwende , ist, dass ich zuerst die Positionslinie von der Mittellinie ändere , die ich habe. wir nun umgedreht haben, indem wir die Leertaste gedrückt ändert sich die äußere Richtung der Wand oder der Außenseite der Wand, aber die Position der Wand selbst im Modell wird dadurch nicht geändert . Sie können sehen, dass ich die Wand umdrehe und die Übung ändere, aber die Position Wenn wir nun umgedreht haben, indem wir die Leertaste gedrückt haben, ändert sich die äußere Richtung der Wand oder der Außenseite der Wand, aber die Position der Wand selbst im Modell wird dadurch nicht geändert. Sie können sehen, dass ich die Wand umdrehe und die Übung ändere, aber die Position bleibt dieselbe. Drehe die Wand Dann wähle ich meine Positionslinie zurück zu der Position, an der ich sie haben möchte. Dann ist es auch wichtig zu beachten, dass, wenn Sie diese Positionslinie gesetzt haben und sagen wir, ich würde meinen Maulwurfstyp auf 200 ändern oder lassen Sie uns ihn wieder auf die Außenseite stellen , da mein Äußeres hier sein wird und ich es auf meiner fertigen Phase-Außenseite haben es auf meiner fertigen Phase-Außenseite Wenn ich nun den Wandtyp oder die Wo-Eigenschaften ändere oder jemand anderes ändert, sehen wir uns zwei verschiedene Wandtypen an. Sie können sehen, dass meine Außenseite fest bleibt. Und was sich geändert hat, war alles wie von dieser Grenze aus. Es ist wichtig, sich daran zu erinnern , als wenn Sie modellieren. Denn nehmen wir an, ich hätte diese Mittellinie und würde meine Wand so ausmessen. Sie können sehen, dass das jetzt etwa 200 mm von der Mittellinie entfernt ist, auf beiden Seiten. Wenn ich es auf 200 ändere, können Sie sehen, dass es sich relativ zu dieser Position geändert hat. Jetzt habe ich 100 mm auf beiden Seiten von der Wandmittellinie Und nehmen wir an, ich würde es jetzt in die Endphase Exterieur bringen und wenn ich es jetzt ändere, würde es sich von diesem Punkt aus bewegen, diese 200 mm in diese Richtung. Also wird es so sein. Sie können sehen, dass es von der Referenzlinie oder von der Positionslinie der Wand entfernt ist , bzw. dass es relativ zur Anordnung der Linie liegt. Es ist wichtig, sich daran zu erinnern, wenn Sie etwas modellieren und eine bestimmte Scheidungsposition festlegen müssen . Und Sie müssen sicherstellen , dass unabhängig davon, was später im Projekt mit der Art oder dem Umfang der Scheidung passieren wird der Art oder dem Umfang der . Dieser Standort wird repariert. Normalerweise repariere ich bei Projekten entweder die Außenseite. Wenn ich, sagen wir mal Grundstücksgrenzen oder so, oder ich würde meine Innenseite reparieren. Sagen wir hier. Wenn ich etwa Innenmaße von, sagen wir, einigen Flügen oder einigen Räumen habe , muss ich sicherstellen , dass sie gleich bleiben. Es gibt eine Sache, und das ist, dass, wenn Sie eine Wand erstellen, bei der es sich um eine Sprungellipse oder eine teilweise Ellipse handelt, die Positionslinie auf einer zentraleren Linie liegen sich um eine Sprungellipse oder eine teilweise Ellipse handelt, muss Sie können sehen, dass Sie eigentlich keine Ellipse, Wand oder Teilfläche erstellen können, wenn Sie eine Positionslinie an zwei verschiedenen Positionen festlegen Also, wenn ich das tue, sagen wir so etwas. Sie können sehen, dass ich meine Standortlinie nicht auf etwas anderes ändern kann . Es ist immer zentraler 3. Eine Wand anbringen: Beifügen von allem. Lassen Sie uns nun hier über diese Funktion sprechen. Wenn Sie eine Wand erstellen. Und wenn Sie es auswählen, können Sie die Schüssel, die wir anhängen, mit dem Befehl top oder base modifizieren . Und das bewirkt, dass wir uns vorstellen, dass der Farbstoff hier Boden hat , der geneigt wäre. Sagen wir in diese Richtung. Stellen wir es auf 10% oder zehn Grad. Und sehen wir es uns in diesem Abschnitt an. Jetzt kannst du sehen, dass ich mein Wort habe. Lassen Sie uns in 3D nachschauen. Ich habe hier meinen Boden, der geneigt ist, und ich habe meine Wand, die sich mit dem Boden schneidet Wenn ich diesen Ball so modifizieren muss, dass der Neigung des Bodens folgt, kann ich das mit dem Befehl „Anhängen“ oder „Profil bearbeiten“ tun. In diesem Fall würde ich den Befehl „Anhängen“ verwenden, weil er parametrisch ist und die Beziehung zwischen dem Wandelement und dem Element, an das Sie eine Verbindung herstellen , beibehält oder beibehält Wenn ich also die Basis, meinen Boden, anbringen würde, dann seht ihr, dass er jetzt in der Lage war die Geometrie zu modifizieren und mit dem Boden verbunden zu sein. Und nehmen wir an, ich würde die Neigung des Bodens ändern. Sie können sehen, dass sich die Wand entsprechend verändert , um diese Verbindungen sauber zu halten. Der nächste Anwendungsfall, den ich persönlich verwende ist, wenn Sie ein Dach haben, sagen wir ein Satteldach Ich würde es so erstellen. Und ich habe eine Mauer. Ich habe alles, sagen wir mal hier. Und du gehst ins 3D und ich werde meine Level hier in der 3D-Ansicht einfach ausblenden. Also hier siehst du, musste ich meine Wand so modifizieren, dass sie diesen leeren Raum ausfüllt. Also nochmal, entweder das Profil bearbeiten oder die Basis hier anhängen. Jetzt kann ich einen Graben benutzen. Wir werden es am Dachelement befestigen. Und wieder behält es die Position oder die Beziehung bei. Wenn ich also das Dach ändere, ändert es sich entsprechend. Als Nächstes sollten Sie sich daran erinnern, dass das Anbringen nur an bestimmten Elementen funktioniert, und zwar an Boden, Dach, Decke, Referenzebene oder Wand, die sich direkt über einer anderen Wand oder direkt unter einer anderen Wand befindet über einer anderen Wand oder direkt unter einer anderen Wand Das sagt mir, stellen wir uns vor, ich habe eine Treppe. Und das ist ein Anwendungsfall , der mir oft einfällt. Und ich würde mich freuen, wenn sich diese beiden auch an ihre binden könnten auch an ihre binden Wenn ich meine Wand hier unter der Treppe erstelle. Und Sie können in 3D sehen, dass ich jetzt meinen Bogen am monolithischen Treppenlauf befestigen möchte meinen Bogen am monolithischen Treppenlauf Ich kann das tatsächlich tun, weil es nicht zu den Kategorien gehört , denen es zugeordnet wird. Ich könnte das mit dem Trick machen. Nehmen wir an, ich würde die Referenzebene hier auf der Unterseite verwenden Referenzebene hier auf der Unterseite Jetzt kann ich loslegen und es an die Referenzebene anbringen. Sie können sehen, dass es ihm nicht gefällt, weil es hier einige Fehler macht. Also würde ich einfach so, sagen wir so, gehen und es an meine Referenzebene anhängen. Ihr seht also, dass ich es jetzt an der Treppe befestigen konnte , aber eigentlich nicht an diesen Begriff sondern an die Referenzebene angehängt ist diesen Begriff sondern an die Referenzebene Also in diesem Fall ist es mit dieser Terrasse. Und wenn Sie die Unterseite nicht flach haben, ist sie aber, aber sie dieselbe Geometrie wie der obere Teil dieses Teheran. Dann kannst du dieses nicht einmal verwenden und musst es einfach mit dem Profil bearbeiten und es einfach zeichnen. Das ist also die Einschränkung der Befestigung an der Wand. Eine weitere Einschränkung besteht darin, dass Sie, wenn Sie die Wand abnehmen möchten, nicht genau wie das Teil erkennen können Du musst Alle trennen. Und stellen wir uns vor, Sie haben eine Wand, die als Schale dient, sagen wir, fünf Stockwerke und zwei Dächer. Und wenn Sie es nur von dieser einen Etage trennen wollen, können Sie das eigentlich nicht tun Sie müssen alles abnehmen und Sie müssen es wieder anbringen Lassen Sie uns nun über die Berechnungen sprechen. Ich meine Zeitpläne und Mengen. Also, wenn du einen Takeoff machst würde ich diesen einfach in diese Wand löschen Ich würde die Nummer eins in mein Ziel setzen, damit ich es planen kann. Und lassen Sie uns einen Zeitplan erstellen: Mengen von Wölfen. Und jetzt interessiert mich das Volumen meines Markierungsbereichs. Und den Hass hier habe ich eigentlich nicht. Das nennt man unzusammenhängenden Hass. Schauen wir uns jetzt meinen Zeitplan hier an. Und wenn ich Seite an Seite schaue, kannst du sehen, dass das meine Wand ist Wenn ich es einfach abnehme, benutzen wir es so Du wärst besser geeignet. Mein Gebiet ist 18, Lautstärke ist 7,03 und der unverbundene Kopf ist 4.000, die hier zu finden sind Wenn ich diese Wand an meinem Boden befestige, kann man sehen, dass sich die Fläche und die Lautstärke ändern, aber der unverbundene Hass bleibt derselbe Und das kann in einigen Fällen ein Problem sein, in denen Nehmen wir an, jemand würde es so benutzen, dass er es tatsächlich überbeanspruchen würde Sie würden also die Basis und die Oberseite befestigen. Der Bereich und die Lautstärke sind korrekt, aber der nicht verbundene Kopf ist schlecht Sie können sehen, dass ich in diesem Beispiel meinem unzusammenhängenden Hass folgen würde Das sollte ungefähr so sein wie die 2.112 mm. Aber du kannst dir die Planung für tausend ansehen , denn in den Immobilien habe ich 4.000 hier. Sie sollten sich also bewusst sein, dass Sie, wenn Sie dies planen müssen, entweder den unconnected hate oder eine andere Parametervariable verwenden können, genau wie manuell Schreib den Hass, was nicht gut ist , wenn du das manuell bearbeiten musst, ich finde das nicht gut. Also, wenn ich so etwas in meinen Projekten machen muss, mache ich normalerweise dass ich einfach die Wand abnehme Ich würde es positionieren. Sagen wir. Stellen wir uns das hier in diesem Beispiel vor. Wenn ich brauche, manchmal braucht man den unzusammenhängenden Hass einfach nicht, aber wenn ich ihn brauchen würde, gehe ich einfach so, dass der Abstand in der Mitte die Höhe der Mauer sein sollte Hier. In diesem Beispiel wird es die Mitte dieses Beispiels sein. Also werde ich einfach meine Ausdehnungen der Wand so und so positionieren der Wand so und so Also wenn ich das alles lösche , kannst du sehen, dass es irgendwo in der Mitte ist. Es ist also ungefähr und jetzt ist es 2187. Und wenn ich diesen Ober- und Unterteil anfüge, können Sie jetzt sehen, dass die Zahl oder der Wert beibehalten wird. Dieser Wert sollte korrekt sein und auch die Flächen- und Volumenberechnungen sollten korrekt sein. Aber ich persönlich verwende normalerweise nicht den unzusammenhängenden Hass Ich brauche nur die Fläche und das Volumen und diese beiden sollten in Ordnung sein Dann stellt sich auch die Frage Anbringen an die Elemente Nehmen wir an, ich würde mit Abneigung gehen. Hier. Ich werde es für dich herausnehmen, damit du einen Samen daraus bauen kannst. Und ich würde eine weitere Etage erstellen. Sagen wir hier. Also ich habe es so ausdrücken. Ich habe hier auf meiner zweiten Ebene einen Unterschied, und ich muss meine Stimme diesen beiden Stockwerken zuordnen. Ich würde gehen und meinen Ball im ersten Stock und dann im zweiten Stock befestigen . Und es sollte gut sein. Manchmal mag es das nicht und es lässt dich das nicht tun. Manchmal muss ich also einfach die Reihenfolge des Anfügens ändern, sagen wir diese Und dann passiert zu diesem oder etwas anderes. Und manchmal lässt es mich das nicht tun. Außerdem müsste ich nur das Tool „Profil bearbeiten“ verwenden, das ich in einigen Projekten gesehen habe. Und ich rate Ihnen, das zu tun , sagen wir, ich habe eine Ich habe eine Mauer wie diese und ich werde ohne die Steigung auskommen. Sie können also die DDC auf meinem Boden sitzen sehen , von der ich gesehen habe , dass sie jemand benutzt hat, der sie so modelliert hat Und stellen wir uns vor, dass sie den Hass nutzen, der nichts miteinander zu tun hat Dann hatten sie eine weitere Etage höher, die sich auf der zweiten Ebene befand. Sie könnten also einfach die Einschränkungen nutzen, um das zu tun. Auch hier glaube ich, habe ich einen Pfeil , der mir die Unstimmigkeiten bereitet Und Sie können sehen, dass ich das mit den Beschränkungen machen kann, aber sie haben es tatsächlich so modelliert, dass sie auf nicht miteinander verbundene Wände stoßen und es einfach an den oberen Oberflächen befestigt haben Hier. Ich kann mir vorstellen, warum sie es getan haben. Das haben sie nicht getan, denn wenn du das bewegst, bewegt es sich mit. Aber dann ist da wieder das Problem mit dem unzusammenhängenden Hass Und ich habe auch das Problem mit ähnlichen Familien gesehen , die nicht von uns erstellt wurden, sondern von einigen Drittanbietern und auch einigen Erweiterungen von Drittanbietern die automatisch Öffnungen in die Wände gesteckt haben und so. Sie hatten ein Problem mit Wänden , die beim Anbringen so entstehen Denn aus irgendeinem Grund sind die Familien oder die Anwendungen von Drittanbietern so erstellt , dass sie mit der Mauer so nicht umgehen könnten. Denn wenn Sie zu diesem Ball gehen und ihn abnehmen, können Sie sehen, dass sich die Wand ausdehnt, wie außerhalb der Stelle, an der Sie versuchen in die Wand zu stecken Leider habe ich hier jetzt kein Beispiel, das ich Ihnen zeigen könnte. Aber innerlich haben wir, wir haben Probleme damit gesehen Ich würde Ihnen also raten, einen Graben nicht so oft zu benutzen und bereit zu sein, die Einschränkungen zu nutzen Weil es effizienter und besser funktionieren sollte 4. Profil bearbeiten: Schauen wir uns nun die Bearbeitung des Wandprofils an. Also werde ich hier eine Mauer erstellen. Und hier haben wir ein Tool, um das Profil der Wand zu bearbeiten. Und das bedeutet , dass Sie tatsächlich gehen können, lassen Sie uns in die Schnittansicht gehen. Ich mache es etwas kürzer. Okay? Wir befinden uns also in der Schnittansicht. Und Sie können sehen, dass dies das Profil der Wand ist. Sie können dieses Tool lesen, das Profil der Wand bearbeiten und hier im Grunde alles skizzieren, was Sie wollen. Und es wird dieses Profil erstellen. wir uns zunächst Stellen wir uns zunächst vor, ich würde so etwas erstellen. Okay, und jetzt in 3D kannst du sehen, dass ich die Wand mit meinem hier skizzierten Profil erstellt habe die Wand mit meinem hier skizzierten Profil Wir können das also nur in 3D im Höhenschnitt machen. Sie können das nicht im Grundriss tun. Sie haben es hier versucht. Ich muss etwas anderes wählen , um es erstellen zu können. Und ich habe gesehen, dass Leute diese verwenden , um Eröffnungen tatsächlich zu modellieren, was ich nicht empfehle. Und das Wichtigste ist, wenn Sie eine Öffnung in der Wand wie diese erstellen, sagen wir, ich würde eine Öffnung erstellen. Nehmen wir an, eine Tür öffnet sich, indem wir direkt in die Wand skizzieren Jetzt kannst du sehen, dass es so aussieht , als würden sie öffnen, ist nett. Aber ich kann nicht wirklich durch Parameter gesteuert werden , weil es nicht parametrisch Also hier kann ich die Dimension bekommen, aber ich kann sie eigentlich nicht annehmen. Wenn ich also versuchen würde, diese Öffnung zu nehmen und ich versuche, die Technologie zu nutzen, können Sie sehen, dass sie nur gegen meine Wand stößt, mich aber nicht die eigentliche Öffnung nehmen lässt. Also, wenn ich versuche, die, sagen wir, Breite und Höhe dieser Öffnung zu nehmen . Ich kann die Informationen von diesem Modell eigentlich nicht abrufen , da es keine Informationen darüber gibt. Sie sollten also immer Öffnungs-, Türen- oder Fensterfamilien erstellen , sehr gut, haben nur eine leere Familie mit nur der Öffnung. In diesem Beispiel. Es gibt keine solche Familie, also können wir ziemlich schnell eine gründen. Gehen wir zu Familie, meinen englischen Vorlagen und wählen wir die metrische Vorlage aus. Hier. Ich werde das löschen , weil ich es nicht brauche. Und in der Außenansicht kann ich diesen löschen. Und das einzige , was für mich wirklich wichtig ist, ist dieser Eröffnungsschnitt, bei dem wir in der 3D-Ansicht sehen können, dass durch diese Öffnung ein Schnitt entsteht. In diesem Krieg. Ich kann es in 3D und Höhenansicht transparent machen. Lassen wir es dabei belassen. Also habe ich jetzt eine Eröffnung. Ich brauche nicht einmal diesen Flip. Diese Öffnung hat die parametrische Breite, die Parameter Höhe und Breite Also wenn ich das jetzt in mein Projekt lade , laden wir es zuerst. Mit meiner Eröffnung können Sie sehen, dass ich hier eine Familie habe. Wir haben gerade eine Türfamilie gegründet. Und hier habe ich Parameter für die Breite und Höhe. Also im Grunde habe ich dasselbe gemacht wie mit dem Sketch. Aber jetzt benutze ich die Familie. Und weil ich die Familie benutze, werde ich das einfach schließen. Weil ich die Familie benutze. Ich kann es jetzt nehmen. Also lass es uns einfach versuchen. Und ich werde dieses Deck nachbauen, um mir die Tür und die Tür zeigen zu können mir die Tür und die Tür Ich hasse diesen, aber diesen. Und ich kann einfach 100 oder 1.000, das Suffix 1.000 nehmen Es wird keine Markierung geben. So etwas wie das hier. Nehmen wir an, das ist mein, das ist mein Etikett. Und wenn ich jetzt in das Projekt geladen habe, überschreibe es. Jetzt können wir sehen, dass ich die Informationen von der Eröffnung bekommen habe und ich kann sie annehmen, planen und so weiter. Also ich persönlich, wenn ich Öffnungen erstelle, verwende ich nicht das Bearbeitungsprofil und skizziere es manuell, sondern ich verwende Emilys IE, die Tür- oder Fensterfamilie, um eine Öffnung erstellen zu können, weil ich sie später planen, und so weiter und so fort Und es sind Parameter , denn wenn ich hier die Breite auf, sagen wir, 1.500 ändere , können Sie sehen, dass sie sich entsprechend geändert hat. Hier. Als Nächstes sollten Sie sich daran erinnern, dass Sie, wenn Sie eine Wand haben , deren Profil hier bearbeitet wurde, auf die Schaltfläche Profil zurücksetzen klicken und das Profil wird auf das Original zurückgesetzt. Ich persönlich verwende das Profil bearbeiten nur, wenn ich keine anderen Tools in Revit verwenden kann , um meine Wände zu erstellen Denn das ist für mich die letzte Möglichkeit, etwas kreieren zu können. Nehmen wir an, ich müsste es verwenden. Also, was sind die Regeln? Wann verwende ich das Bearbeitungsprofil? Es gibt, bei der Verwendung dieses Tools zum Bearbeiten von Profilen sind einige Dinge zu beachten. Lassen Sie uns das an einem Beispiel mit Anhängen überprüfen. Also ich habe hier ein Stockwerk. Bringen wir es auf Stufe zwei. Es sieht also so aus. Und meine Schnittansicht so. Und setzen wir das auf 1.000 Offset zum Level. Also wenn ich jetzt das Profil hier bearbeite, um etwas zu erstellen, sagen wir mal so in meiner Pinnwand oder etwas Einfacheres. Und ich benutze es so. Sie können sehen, dass diese gestrichelte Linie hier die ursprüngliche Grenze der Mauer darstellt Und das ist die Grenze, die hier durch diese Parameter bestimmt wird, bei denen es sich um Beschränkungen und Offsets usw. Wenn ich also in diesem Profil, das skizziert ist, das Profil meiner Skizze am Rand der Wand Ich kann das dann verwenden, um die Skizze mit Parametern zu steuern. Sagen wir also, der göttliche Schachzug, dieser obere Versatz um 200 mm. Sie können sehen, dass die gesamte Wand verschoben wurde und dass ich die Skizze bearbeitet habe. Es benimmt sich so, wie ich es erwarten würde. Aber eines muss ich beachten: Wenn ich eine Skizze erstelle und meine Wandbegrenzung verlassen würde, was so zu sehen ist ich eine Skizze erstelle und meine Wandbegrenzung verlassen würde , ist sogar im Modell mit diesen gestrichelten Linien zu sehen. Wenn ich nun die Parameter dieser Wand ändere, können Sie sehen, dass ich sogar eine Warnung erhalte , dass dies keine Wirkung hat, da die Skizze nicht auf diese Grenze beschränkt ist Also habe ich es geändert, aber das ändert nicht wirklich die Wand selbst. Es ist also wichtig, sich daran zu erinnern, weil ich bei einigen Projekten wie diesem gesehen habe einigen Projekten wie , dass jemand die Mauer gebaut hat. Lass uns das zuerst löschen und ich werde das Profil zurücksetzen. Und es wurde ein Krieg ausgelöst, der, sagen wir, in etwa so war . Und das war nicht hier. Also haben wir gerade skizziert, die völlig außerhalb der Grenzen des Ursprungs von allem Und dann wollte jemand die Eigenschaften davon ändern. Also hat er versucht, den Offset zu verschieben , um ihn wie in einer vertikalen Position zu bewegen. Und er hat nur den Parameterwert gesagt. Und es hat nichts bewirkt. Nochmals, du hast nichts getan. Also normalerweise ich, wenn ich Probleme mit Rosa mit Volt mache , das erste, wonach ich suche ist, dass das Profil der Wand nicht verändert wird Und wenn ja, wird dieses Risikoprofil normalerweise das Problem sein. Und wenn ich jetzt die Parameter ändere, verhält es sich wieder entsprechend. Das nächste Verhalten, das Sie beim Erstellen von Wänden , die mit der Skizze bearbeitet werden, ist das Anhängen Jetzt habe ich mein Profil, das an der Grenze liegt, also bewegt es sich mit meinen Parametern. Wenn ich jetzt versuchen würde, mich um die Spitze zu kümmern, werden wir entsprechend vorgehen. Und du kannst sehen, dass es die Oberseite oder die Linien angebracht hat, wo ich es jetzt wieder entfernen werde. Sie können also sehen, dass diese Linie, die außerhalb der Grenze liegt , nicht angehängt wurde, aber diese Linien, die mit der Grenze, mit dem Ursprung und der Grenze des Balls kollidieren , folgen dem Befehl „Anhängen“ Auch hier kann man sehen, dass es die Oberseite befestigt hat und die Öffnung beibehalten hat, die ich skizziert habe Als Nächstes sollten Sie sich Folgendes merken : Wenn Sie eine Wand mit einer Skizze erstellen , sagen wir so. Und wenn Sie versuchen, die Länge der Mauer einzuplanen, werden Sie nicht den richtigen Wert finden, weil Sie sehen können , dass die Länge dieser Mauer 6.100 beträgt, die Länge dieser Und das liegt daran, dass es die Länge der Grenzen berücksichtigt , die mit diesen gestrichelten Linien dargestellt werden mit diesen gestrichelten Linien dargestellt Auch hier sollten Sie das Bearbeitungsprofil nur verwenden , wenn Sie keine anderen Optionen zur Verfügung haben. Und du solltest es mit Bedacht einsetzen. Und Sie sollten deren Grenzen kennen. Also, wenn ich das nochmal zurücksetze, können wir uns das jetzt ansehen, in das Gebiet gehen, was wir für Flächen- und Volumenberechnungen machen werden. Sie können im Profil sehen, dass es sich bei dem Bereich um den Virus 24.5 und Volumen 9.8 Sie können sehen, dass sich die Flächen- und Volumenberechnung geändert hat. Fläche und Volumen verhalten sich also entsprechend. Aber die Länge, wenn Sie es nach draußen bewegen , und den nicht verbundenen Kopf, wenn Sie es nach draußen bewegen, wird unterschiedlich sein Diese sollten Sie immer berücksichtigen, wenn Sie das Tool „Profil bearbeiten“ verwenden 5. Einlagen im Verhalten von Wänden: Schauen wir uns nun die Wandeinsätze an und ihr Verhalten bei Kaninchen. Das bedeutet also Türen und Fenster. Hier habe ich eine Mauer. Und lassen Sie uns eine weitere Reihe erstellen, die so unterschiedlich dick sein wird . Und jetzt werde ich in dieser Rolle mein Fenster erstellen. In der 3D-Ansicht können Sie also sehen, dass mein Fenster versucht, sich an der Außenfläche dieser Wand auszurichten. Was passiert, wenn ich mein Fenster an der Kreuzung oder an der Grenze zwischen diesen beiden verschiedenen Arten von Wänden bewege? der Kreuzung oder an der Grenze zwischen diesen beiden verschiedenen Arten von Wänden Sie können sehen, dass mein Fenster jetzt versetzt zu dieser Wand steht, die dünner ist, weil sie diese Wand als ihren Hauptträger betrachtet. Also versuche ich, mich an der Außenfläche dieses Balls auszurichten . Wenn ich dieses Fenster zwingen möchte, diese Wand als primären Host zu betrachten, kann ich diesen Befehl verwenden, großer primärer Host. Und jetzt können Sie sehen , dass es mit der Außenseite dieses Minerals übereinstimmt . Wir haben also tatsächlich eine freie Stelle in meiner Rolle geschaffen. Also noch einmal, wenn es sich an der Grenze zwischen zwei verschiedenen Typen von allen befindet, können Sie den primären Host für die Einfügung auswählen. Wenn ich will. Dieser ist versetzt und an der dickeren Wand ausgerichtet. Dieser ist auf die Klavierrolle ausgerichtet. Das nächste, was zu beachten ist, ist, dass ich versuchen werde dieses Fenster von diesem Element auf dieses Element zu ziehen und dort abzulegen. Genau wie diese können Sie sehen, dass ich es nicht tun kann, weil es sich außerhalb des Hosts befindet und versucht, es zu löschen. Aber wenn Sie es übrigens als erstes tun, belassen Sie es am Schnittpunkt dieser beiden Elemente, dieser beiden Wände. Jetzt hat das Fenster beide Wände als Gastgeber. Sie können es jetzt auf einen anderen Host verschieben und die Beziehungen bleiben erhalten. Als letztes verwenden Sie diesen Befehl, um einen neuen Host auszuwählen. Und ich war so. Das Letzte an Scheidungsbeilagen ist, stellen wir uns vor, Sie haben eine Wand modelliert Dies wäre, sagen wir, eine tragende Wand ist eine gewisse äußere Wärmeisolierung. Und sie werden separat modelliert. Das ist also ein Element, ein Ball, und das ist ein anderes Element. Und unter Wasser. Und in der 3D-Ansicht können Sie sehen, dass meine Wand, die meine Isolation darstellt, jetzt meine Fensteröffnung verdeckt. Und ich wollte kein weiteres Fenster erstellen, ich wollte auch keine Öffnungen mit Eddie-Profilen oder Weizenleeröffnungen, Türöffnungen oder in diesen Öffnungen erstellen oder Weizenleeröffnungen, Türöffnungen oder in diesen Öffnungen Was ich also tun kann, ist einen Modifikator zu verwenden, um Geometrie zu verbinden. Und hier schließe ich mich meiner an, die der Host für das Fenster ist, und der angrenzenden VO, die parallel zu dieser sein sollte. Und jetzt können Sie sehen , dass das Fenster von der Gelenkkugel abgeschnitten wurde 6. Wandverbindungen: Wall macht mit, Revit. Okay, dieser ist also ein bisschen kompliziert oder, sagen wir, komplexer. Wenn Sie also eine Wand erstellen, die Standardeinstellung hier ist die Standardeinstellung hier in der Optionsleiste der gemeinsame Status „Geliebt“. Sie können dies deaktivieren. Wenn Sie also Wände in der gleichen Reihenfolge erstellen, können Sie sehen, dass meine Fugen dadurch nicht gereinigt werden. Wenn Sie diesen Verbindungsstatus zulassen, werden die Fugen dieser Wände automatisch für Sie gereinigt . Und wie der Standard-Join ist Join. Sie können dies später ändern, aber die Standardeinstellung ist diese , die als Join bezeichnet wird. Dann gibt es hier eine Eigenschaft der Ansicht , die als Ball Joint Display bezeichnet wird. Was etwas mit dem Detaillierungsgrad der Ansicht zu tun hat . Wenn Sie zwei mittel und fein untersucht haben, können Sie diesen Wert nicht ändern. Dieser Wert ist immer sauber, alle Wände verbinden sich. Aber wenn Sie dies auf Medium, Medium, aber Autos ändern, können Sie sehen, dass Sie jetzt das Display der Welt zusammengeschlossen auf Clean ändern können . Bei allen Wandverbindungen handelt es sich nur um Kugelgelenke des gleichen Typs. Und das macht , dass Sie sehen können , dass ich hier Kugeln des gleichen Typs und generischen 200 mm hergestellt habe. Und wenn ich jetzt eine Wand erstelle, sagen wir diesen Typ. Sie können sehen, dass mit den sauberen Wandverbindungen jetzt alles gereinigt ist und ich sehe hier keine Linien. Aber wenn ich die Option Lean wähle, gleichartige Kugelgelenke, kannst du sehen, dass es nur zur gleichen Zeit reinigt, das Level fördert und zu verschiedenen Zeiten. Du kannst hier sehen, dass ich jetzt eine Zeile hier habe. Das bedeutet also, dass verschiedene Arten von Wänden in der Kursansicht nicht gereinigt werden. Wenn wir dann zum mittleren oder feinen Detail zurückkehren, können Sie sehen, dass ich alle Fugen habe, wieder sauber oder Wandfugen, also wird standardmäßig alles gereinigt. Lassen Sie uns nun einen Blick auf die verschiedenen Arten von OH-Joins in Revit Unter der Registerkarte Modifizieren gibt es also ein Tool namens Kugelgelenke, dem die Arten von Scheidungsgelenken geändert werden können. Es funktioniert so , dass Sie sehen können, dass, wenn ich mit der Maus über eine Wandzeichnung fahre, Sie das Quadrat hier sehen, das versucht, mich auf die Wandverbindungen zu konzentrieren, die ich zu ändern versuche In diesem Fall werde ich diesen jedoch ändern. Und jetzt kannst du sehen, dass ich ein schlechtes Quadratmeterquadrat habe. Oder ich kann die Anzeigeeinstellung verwenden. Fugen dürfen weder gereinigt noch zugelassen oder verboten werden. Es wird mir also verschiedene Möglichkeiten des Bud-Joins geben. Du siehst, ich habe nur zwei. Hier ist der Zähler , der normalerweise nur eins ist, oder dessen Quadrat entweder so oder so sein kann. Sie können also sehen, dass sich das Knospengelenk daran anschließt. Das Messgerät fügt sich ebenfalls hinzu und erzeugt eine Art Interception , bei der x diesem Winkel entspricht Und die Quadratwurzel, wir werden einfach versuchen, eine der Wände aus der Zeichnung zu quadrieren . Also lass es uns auf dem Hintern belassen, wie diesen hier. können Sie also ändern, wie Mit diesem Tool können Sie also ändern, wie Ihre Wände in Ihr Revit-Modell integriert Normalerweise verwende ich persönlich die Stoßfugen wie die Standardverbindungen, aber manchmal, wenn es etwas Verrücktes macht, verwende ich diese modifizierten Verbindungen, um mein Verhalten der Wandverbindungen zu ändern. Das nächste, woran Sie sich erinnern sollten, ist, sagen wir, dass ich hier meine Pinnwand benutzen würde. Und lassen Sie uns hier etwas aktuelles Material zusammenstellen. Das wird also Gipswandplatte sein. Eine wäre konkret. Und diesen, den können wir löschen. Also jetzt habe ich so eine Wand und die Verbindung. Und schauen wir uns das an. mit den konsistenten Farben. Sie können jetzt sehen, dass diese beiden Rollen in dieser Kombination das Material so angewendet haben, wie es sein sollte. Aber was passiert manchmal oder was ist mir selbst mit dem Bud Join passiert, ist das hier? Das ist wie von hier nach hier. Aber bei keinem wurde das Material so richtig aufgetragen, es würde das Material von der Kerngrenze, sagen wir mal, hierher projiziert. Und ich denke, ich könnte diese VT, die Quadratwurzel von, replizieren diese VT, die Quadratwurzel von, Sie können also im Pluralplan sehen , dass es S repräsentiert, das sollte es tun Aber in der 3D-Ansicht können Sie sehen, dass auf dieser Oberfläche der Wand das Material nicht aufgetragen wurde, das eigentlich der Wand das Material nicht aufgetragen wurde, das eigentlich da sein sollte, aber ich kann es nicht sehen. Eine der möglichen Lösungen hierfür ist es, verschiedene Arten von Wandverbindungen zu verwenden oder das Malwerkzeug zu verwenden und das Material einfach auf diese Oberfläche zu streichen. persönlich, wenn ich versuche, diese zu benutzen, ist dieser Fehler richtig , weil dieser mir normalerweise auch bei schlechten Joints passiert Ich werde einfach einen anderen Typ von All-Join verwenden und das ist der Meter-Join. Was für mich nie ein Problem war, weil Sie sehen können, dass es direkt hier der Scheidung beitritt. Und Sie können sehen, dass die Mauer auf diese Weise geschnitten ist. Sie haben die gesamte Oberfläche der Wand eins und die gesamte Oberfläche der Wand zu diesen, damit ich den Zähleranschluss benutze , dieses Problem löst. An den Wänden, wo ich das Innenmaterial der Wand sehen würde , das ich nicht gerne oder nicht in meinen 3D-Ansichten oder Schnitten oder Ansichten sehen möchte in meinen 3D-Ansichten oder Schnitten oder Ansichten Dann gibt es eine Frage zu komplexen Verknüpfungen. Lassen Sie uns versuchen, welche zu erstellen. Stellen Sie sich also vor, ich habe Reihen wie diese, in denen alle Wände miteinander verbunden sind. Und ich werde versuchen, etwas zu kreieren , das keinen Sinn ergibt. Ihr seht also hier jetzt, automatisch kann, kann nicht bekommen, wie man diese Kugeln verbindet. Was ich also tun kann, ist entweder zu versuchen, das Tool zu verwenden, aber manchmal gibt es einfach zu viele Optionen und es kann nicht entsprechend gereinigt werden. Manchmal wird Ihnen sogar mitgeteilt , dass zu viele Optionen zur Auswahl stehen, sodass Sie diese nicht verwenden können. Jetzt siehst du, dass ich das wahrscheinlich gebrauchen könnte. Aber wenn Sie keine Lösung finden, können Sie das tun, oder ich spiele mit den Ausdehnungen der Wand, sodass ich einfach aus der Verbindung ziehe und sie der Verbindung ziehe und dann wieder innerhalb des Gelenks ziehe Und manchmal hilft es, dass es den Beitritt erwischt. Manchmal nicht, es weiß nicht , wie man das berechnet. Also für mich werde ich es einfach versuchen. Also, wenn es nicht funktioniert und ich es nicht kann, kann ich es nicht wirklich zum Laufen bringen. Nun, das können Sie, sagen wir mal, Sie hätten Pre-Rolls, sagen wir, verbunden Und lassen Sie uns dieses kleine Stück hier so zusammenfassen. Und Sie können den letzten tatsächlich anschließen , um entsprechend zu reinigen. Sie können aber auch mit der rechten Maustaste darauf klicken und auf diesen blauen Punkt ziehen. Und das ermöglichte diesen Beitritt. Sie können es mit dieser Markierung hier sogar grafisch sehen. Und dann kannst du die Wand einfach so innerhalb dieser Verbindung platzieren . Es überlappt sich also Und jetzt fügen Sie einfach die Geometrie zusammen, um sie zu schneiden. Abgesehen davon werde ich diesen Band jedoch mit dieser Wand verbinden. Diese Mauer mit dieser Mauer und diese Mauer mit diesem wirtschaftlichen Abfluss , weil sie sich nicht wirklich überschneiden. Sie können also sehen, dass ich damit eine saubere Verbindung erstellen konnte , bei der die freien Wände automatisch von Rabbit verbunden werden. Und die letzte Wand verwendet den Befehl verbinden, und er wird mit dem Befehl hier aus der Verbindungsgeometrie unter dem Modifikator verbunden Verbindungsgeometrie unter dem Modifikator Auch diese Sperrfuge eignet sich sehr gut, sagen wir für tragende Wände Wenn du eine Verbindung hast, so etwas. Und sie wollten eigentlich nicht, dass diese Mauer durch verschiedene Bälle verändert wird. Denn du kannst sehen, dass, wenn ich diesen Ball bewege und dieser Ball mit ihm verbunden wird, ich mich mit ihm bewegt. Und mit den tragenden Wänden , die mit einigen Architekturwänden verbunden werden können , wollen Wände dieses Verhalten eigentlich nicht haben. In diesen Fällen liebe ich den Join also auch. Ich werde es einfach manuell korrigieren und ausschneiden. Und jetzt weiß ich, dass meine Struktur dieselbe bleibt, wenn ich diesen Ball bewege . Das nächste, was wir, Fugen der Wände, haben, ist, dass, wenn ich meine schlechteste Überquerung habe und sagen wir, ich möchte sagen, was die Präzedenzfälle sein sollten, unsere Region, ich kann die Verbindungsreihenfolge dieser Wände ändern. In diesem Beispiel kann ich den Unterschied nicht erkennen, weil es sich In diesem Beispiel kann ich den Unterschied nicht erkennen, weil um dieselbe Art von Mauer Aber lassen Sie uns, sagen wir, die Mauer benutzen. Sie können sehen, dass die Ziegelmauer jetzt die generische Mauer durchquert . Wenn ich die Join-Reihenfolge ändern möchte, kann ich das mit dem Befehl Sweet Join Order tun. Und jetzt können Sie sehen, dass die andere Mauer durchgeht und die Ziegelmauer gerade durchtrennt wird. Die nächste Sache beim Beitreten ist, wenn Sie eine Mauer haben. Sehen wir uns das auch in der Schnittansicht an. Gehen wir zur Schnittansicht, die großartig war, das bearbeitete Profil, sagen wir wie dieses, über das wir zuvor gesprochen haben. Also hier in 3D, du kannst sehen , dass ich hier Oberflächen habe. Dieser und dieser, die Meet and Faces heißen. Und machen wir es anders. Lass es uns zeichnen. Wir werden es also so im Schnitt sehen können. Das kannst du hier sehen. Nun, das ist meine Basis und das ist meine weitere Medianphase. Und wenn ich, sagen wir, eine Mauer wie diese und mich mit dem Fleisch und der Phase verbinde, kannst du dich tatsächlich diesen Medien und Gesichtern anschließen. Wenn Sie das Gelenk nicht verbieten, können Sie diese Markierung oder diese Taste drücken Und das ermöglicht die Verbindung mit der Wand. Jetzt ist es also nicht beigetreten. Und wenn ich das bewege, ist es, als würde ich es nur mit der Wand selbst verbinden, wie diese hier. Aber es hat nichts mit dem mittleren Tempo zu tun. Aber wenn ich meinen Join hoch oben habe und die Wand so platziert habe , dass sie sich der Medianphase anschließen können Sie können tatsächlich sehen , dass, wenn ich meine Wand bewege, ich auch meinen Kern und meine Phase dieser Wand verschiebe Phase dieser Wand ohne dass ich in die Skizze gehen muss. Denn jetzt werden das Verhalten und der Parameter X durch die Verbindung zwischen der mittleren Endphase, die so pink ist, gesteuert , um hier zu sitzen, was dieses Ding ist, und dieser Wand. Dann ist die nächste Sache mit den Fugen, stellen wir uns vor, ich habe hier eine Wand und ich möchte nicht, dass meine Wand modifiziert oder verändert wird. Also würde ich es einfach anheften, um zu verhindern, dass es geändert wird. Sie können also sehen, dass ich jetzt nichts damit anfangen kann bis ich es gelöst habe Jetzt kann ich meine Wand modifizieren. Aber wenn ich es feststecke, kann ich nichts tun. Das Seltsame an Revit ist jedoch , dass Sie, wenn Sie eine Wand haben die mit der Wand verbunden ist, die angeheftet , die Wand tatsächlich ändern können ist, die Wand tatsächlich ändern können, obwohl Sie das nicht möchten Sie können also sehen, dass ich diese Wand ziehe. Und wegen der Verbindung ändere und modifiziere ich diesen Ball, und ich versuche zu verhindern, dass er sich verändert Es ist sehr wichtig, sich beim Modeln daran zu erinnern. Nehmen wir an, dies wäre eine tragende Wand und Sie möchten nicht, dass sie geändert wird. Und du verbindest eine andere Art von All to Eat. Es wird sich anschließen und es würde diese Mauer bewegen. Es wird dir die Struktur von allem verändern , möchtest du in diesen Fällen nicht tatsächlich geändert werden? Nochmals, was Sie tun sollten, ist entweder diesem beitreten oder besser, den Beitritt auf diesem zu verbieten Wenn ich mich jetzt für die Wand entscheide, kann ich sicher sein, dass sie nicht angeschlossen ist. Und wenn ich versuche, es zu bewegen bleibt es dasselbe. Als Nächstes werden wir über den Beitritt zu den Linkmodellen sprechen. Also werde ich hier ein neues Modell erstellen. Nennen wir es das erste Projekt. Ich werde hier eine Architekturwand erstellen. Und machen wir es bis Level zwei. Okay? Und lass es uns erstellen. Nehmen wir an, Beton beizubehalten. Jetzt werde ich das speichern und mit diesem Projekt verknüpfen. Ich muss es zuerst hier schließen. Nochmals. Jetzt habe ich mein Revit-Modell hier verlinkt Ich muss es finden. Diese Mauer. Also, wenn ich versuche, meine Wände in meinem Hausmodell zu modellieren und es mit dem vom schlanken Modell geschiedenen zu verbinden. Sie können sehen, dass es sich nicht wirklich verbindet, da die Wände vom Verbindungsmodell aus nicht mit 2 V verbunden werden können. Das einzige, was ich tatsächlich tun könnte, ist , es manuell zu modifizieren, um es reinigen zu können. Oder ich müsste diesen Ball von meinem Link aus kopieren und überwachen. Aber ich persönlich würde das niemals tun, weil dies die Verdoppelung der Geometrie ist Und das solltest du versuchen zu vermeiden. Sie können also keine Wände aus Ihrem Basismodell mit Ihrem Revit-Linkmodell verbinden Okay, das nächste und letzte Beispiel der Wandverbindungen in Revit ist eine Verbindung mit nicht bearbeitbaren Das hat etwas mit den Modellen der Arbeitsteilung zu tun. Also habe ich ein Arbeitsblattmodell vorbereitet, das ich jetzt öffnen werde Sie können also sehen, dass diese Mauer gehalten wird. Oder du kannst sehen, dass ich, wenn ich es ändern will, die Rechte dazu von der XX bekommen muss, die ich zuvor erstellt habe. Ich kann diesen Ball also nicht modifizieren. Es ist für mich nicht editierbar. Wenn ich also versuchen würde, eine weitere Wand zu bauen , die mit dieser Kugel verbunden wird, wenn ich zum Fleisch zeichne, kann ich diese verwenden und sie verbindet sich. Aber wenn ich versuche, eine Verbindung mit, sagen wir, dem Ende der Wand herzustellen, würde das die Geometrie der Wand wie folgt verändern. Sie können sehen, dass ich das nicht tun kann, weil ich nicht die Rechte habe, um es ändern zu können. Das ist für mich nicht editierbar, also kann ich es nicht wirklich ändern und sie entsprechend verbinden , sodass Sie sehen können , dass sie nicht verbunden bleiben Aber das Lustige daran ist , dass ich diesen Ball zwar nicht modifizieren kann, weil ich nicht die entsprechenden Genehmigungen hatte. Bei diesem kann ich die Genehmigung einholen. Also jetzt gehört es mir. Was kann ich also tun? Auch hier wurde es, wie bei Devolve, festgesteckt. Wenn ich diesen Ball bewege oder ihn ändere , weil er mit der Wand verbunden ist , habe ich nicht das Recht, das zu ändern. Aber aufgrund des Gelenks kann ich die Geometrie dieses Balls tatsächlich ändern, obwohl ich nicht die Rechte dazu habe. Sie müssen dies also erneut berücksichtigen. Wenn Sie etwas schaffen, das diese Modifikationen oder die Unstimmigkeiten einer Scheidung bewirken können Eigentlich viele Dinge, die du zu verhindern versuchst oder von denen du nicht erwarten würdest, sie tun zu können? 7. Wandkehrer: Lass uns über die meisten Vapes sprechen. Will Sweep ist ein Tool mit dem du Will-Sweep erstellen kannst Sie können sehen, dass ich es tatsächlich im Grundriss erstellen kann. Ich habe zwei Abschnitte oder Freitag oder Höhenunterschied. Also gehe ich zu meiner 3D-Ansicht. Und hier unter der Mauer weine ich am schlimmsten. Und ich kann eine horizontale oder vertikale Wandkurve erstellen. Und im Grunde ist es ein Profil, das entlang des Pfades gezogen wird Und der Pfad hier ist der Teil, den ich gerade entsprechend der Mauer und der Ausdehnung der Mauer erstellt habe. Sie können also sehen, dass ich hier jetzt eine Mauer erstellt habe , die die Kolonien durchquert Und hier können Sie sehen, dass das Profil Standard ist. Oder ich kann eine andere LMC-Form wählen, etwa so. Sie können wieder mit der Positionierung des Scheidungsweeps spielen der Positionierung des Scheidungsweeps Wenn ich das Schlimmste auswähle, können Sie sehen, dass ich eine Wand oder einen Versatz zur Wand habe , der entweder auf dieser Seite oder mit einem negativen Wert auf einer anderen Seite sein kann . Die Ebene wurde von der Ebene verschoben. Sie können also mit der Position des Wall Sweeps spielen. Du kannst es spiegeln. Und wenn Sie das Ausmaß ändern müssen, können Sie diese blauen Punkte hier verwenden. Und Sie können den gesamten Sweep manuell so ziehen , dass er im Typenkatalog so ist, wie Sie ihn haben möchten . Sie können festlegen, ob er die Wand schneidet und ob er durch Einfügungen von R-naught und einigen Rückschlägen geschnitten wird Also Kartenwand, was es bedeutet ist, dass, wenn ich es wieder auf unser Standardband ändere, und ich würde hier in diese Schnittansicht gehen. Sie können sehen, dass es jetzt auf der Oberfläche positioniert ist. Aber wenn ich in die Wand führe, wenn die Wand ausgewählt ist, können Sie sehen, wie das Gerät diese Spannung V versteckt Sie können sehen, dass es tatsächlich meine Wand durchtrennt hat. Wenn ich diesen Parameter zurück auf „schneidet die Wand nicht“ ändere , können Sie sehen, dass sich die beiden überlappen Wenn ich das täte, ändert sich an der Wand nichts. Okay, der nächste Parameter wird also durch Einfügungen geschnitten. Wenn ich hier in der Nähe von Interval Sweep ein Fenster setze und es leer lasse Was es bewirkt, ist, dass, wenn ich mein Fenster so bewege , wie es sein wird, ich es so mache. So wird es sein. Wenn Sie die Referenzlinie oder die Positionslinie dieser Linien kreuzen , wird ein Schwung erzeugt. Wenn ich Cut by Inserts wie diese lasse, können Sie den umgekehrten Schnitt sehen. Wenn ich es wie markiert setze, kannst du sehen, dass es an der Einlage geschnitten wird, aber nicht als Ganzes. Es bleibt jedoch der Teil übrig, sich über oder außerhalb der Umrandung der Einlage befindet. Der Unterschied besteht also darin , dass, wenn dieser Parameter aktiviert ist, so geschnitten wird, wenn dieser Parameter deaktiviert Und wir werden das Loch durchschneiden und weinen, wenn es diese Grenze überschreitet Wir können also sagen, dass wir ein weiteres Beispiel wie dieses setzen. Wenn ich es so wie hier habe, können Sie sehen, dass meine Referenzlinie oder die Referenz für die Wall Street jetzt oder die Referenz für die Wall Street außerhalb der Grenzen der Beilagen liegt. Es schneidet also nicht, weil es sich nicht schneidet. Aber wenn ich mich für Cut by Incentives entscheide, können Sie sehen, dass diese Referenzlinie nicht überquert werden muss diese Referenzlinie nicht überquert , um sie durchbrechen zu können. Dieser ganze Schwung eignet sich gut zum Modellieren dekorativer Dinge Ich persönlich benutze es nur für einige dekorative Dinge, die nur nach Länge geplant werden müssen, weil Sie nicht den Bereich oder das Volumen von Scheidungsdurchsuchungen planen können . Hier unter den Zeitplänen und Mengen. Wenn ich an die Wände gehe und den Knopf drücke, habe ich alles erledigt. Sie können sehen, dass ich hier einen Längenparameter habe. Aber wenn ich versuchen würde, einen Bereich zu finden und es keinen Bereich gibt, Volumen. Also, das solltest du wissen, denn wenn du etwas modellieren musst oder wenn du etwas mit Scheidungsweinen modellieren willst und du das Volumen dieses Dings benötigen würdest , kannst du es tatsächlich planen Die Alternative für beide Sweeps sind die Familien, die entweder linien- oder phasenbasiert oder wasserbasiert sind Und der Unterschied kann der Tag sein. Sie können eine Familie erstellen , deren Länge, Volumen und Fläche ebenfalls geplant werden. Wenn du also modellierst, kannst du tatsächlich so etwas machen, einige dekorative Dinge mit vielen Werkzeugen. Du solltest dir also immer überlegen, ob du es mit dem Ball Sweep to oder mit einem anderen Tool erstellen mit dem Ball Sweep to oder mit einem anderen Tool Und wenn ich darüber nachdenke, etwas in Revit zu erstellen, gehe ich normalerweise darüber nachdenke, etwas in Revit zu erstellen, von hinten nach vorne Also immer, was müsste ich planen, wenn es lang wäre, ich würde mich scheiden lassen, weinen Wenn ich Volumen oder etwas anderes benötigen würde, bräuchte ich ein anderes Tool, um diese zu erstellen. Eine letzte Sache mit den Wall Sweeps ist, dass Sie Renditen ändern können Sie können dieses Tool einfach auswählen. Und hier haben Sie einen hervorgehobenen Return und Sie können sehen, dass Sie entweder einen geraden Schnitt oder eine Rückkehr mit dem Winkel platzieren können . Ich würde sagen, ich würde es bei 90 Grad belassen. Und jetzt können Sie sehen , dass es einen Blickwinkel auf meine Rolle gegeben hat. Jetzt kann ich sogar modifizieren, um um die Ecke zu gehen. Also jetzt habe ich einen Wandfeger wie diesen 8. Wandlüftungen: Werfen wir nun einen Blick auf Vol Reveals. Will offenbaren, dass es nach dem gleichen Prinzip arbeitet wie der Scheidungsweep Es ist ein Profil, das entlang des Pfades gezogen wird . Der Weg wird durch die Geometrie der Mauer bestimmt. Aber Waller We'll wurde tatsächlich als Leere geschaffen. Sie können es also planen. Hier. Wenn Sie unter den Wänden unter den Wänden zu den Zeitplänen und Mengen gehen, können Sie sehen, dass es keine Kriegserscheinungen gibt. Lassen Sie uns nun einen Blick darauf werfen, was Will Reveal bewirkt. Also hier habe ich mein Tool unter der Wand, ich habe mein Tool zum Enthüllen von Wänden. Und was es im Grunde tut , ist , dass es den Teil des Krieges entfernt. Es kann wieder horizontal und vertikal sein. Es gelten die gleichen Regeln wie bei Most Vivid. Ich kann es ziehen und ablegen, Retouren ändern und so weiter. Aber jetzt werden wir uns ansehen, wie sich dies auf die Planung einer Scheidung auswirkt. Denn hier, wenn ich jetzt einen Blick auf diese Wand werfe, kann man sehen, dass das Volumen 6,56 und die Fläche 19,134 beträgt Wenn ich nun diese Enthüllung entferne, können Sie sehen, dass sich die Lautstärke geändert hat, der Bereich aber gleich bleibt. Also Intervall, es macht Sinn. Aber schauen wir uns an, was passiert, wenn wir versuchen würden , diese Wände nach Material zu planen. Wenn wir also zur Schnittansicht gehen und ich meine Rolle hier anwenden werde. Sie können sehen, dass es meine Gipskartonplatte durchschneidet. Ich kann es noch größer machen. Sagen wir, klicken Sie auf dieses Profil. Lass es uns ein bisschen größer machen. Okay, jetzt kannst du sehen, dass es meine Wand durchschneidet. Gipskartonschicht. Es sollte also gerne das Volumen aber auch die Fläche abziehen , weil es hier eigentlich kein Material gibt Sie können es also in der Schnittansicht sehen. Aber wenn Sie sich den Zeitplan ansehen, den Start des neuen Materials, und los geht's mit der Scheidung Jetzt nehmen wir eine Logo-Markierung , weil ich hier eine Markierung gesetzt habe und Materialname, Bereich und Volumen. Also werde ich meine Wand filtern. Jetzt kannst du sehen, das ist der Materialstart für meine Wand. Ich werde diese zusammenfassen, um es genauer zu haben. Drei Dezimalstellen. Jetzt werden wir uns das ansehen. Sehen wir uns das Seite an Seite an. Sie können sehen, dass ich meine Gipswandplatte, Beton und meinen Bereich des Materials und das Volumen des Wenn ich nun diese Enthüllung entferne, schauen wir uns an, was das mit diesen Zahlen macht. Sie können sehen, dass sich das Volumen und das Blutvolumen für beide Materialien verändert haben, der Bereich jedoch gleich bleibt. Wenn ich jetzt hier reinstelle, werden wir es wieder tun. Sie können sehen, dass sich die Lautstärke entsprechend ändert, aber der Bereich bleibt gleich. Das ist dasselbe wie innerhalb der Mauer. Das Volumen wird neu berechnet, aber die Fläche bleibt gleich. Wenn ich also ein anderes erstellt habe, können Sie sehen, dass das Volumen neu berechnet wurde, die Fläche des Materials jedoch gleich bleibt Das ist für mich also eine große Einschränkung der Wandenthüllungen, weil Sie sie als solche planen können. Wenn Sie versucht haben, eine Liste der Materialien zu erstellen, müssen Sie sich darüber im Klaren sein, dass Sie falsche Werte erhalten können, wenn Sie versuchen, einen Bereich zu planen falsche Werte erhalten können, wenn Sie 9. Verbundstruktur und Verbundwände: Lassen Sie uns nun über Verbundwände und Verbundstrukturen in Revit sprechen . Im Allgemeinen besteht eine Verbundstruktur aus einer oder mehreren Schichten Die Verbundkonstruktion kann verwendet werden, wenn Wände, Böden, Dächer und Decken verteilte Systemfamilien sind Schauen wir uns nun an, was es ist und was es tut. Wenn wir also zu dieser Mauer gehen, handelt es sich um eine Art Immobilie. Wenn Sie hier unter der Konstruktionsstruktur zu Typ bearbeiten gehen , Sie auf diese Schaltfläche Bearbeiten und Sie befinden sich in diesem Dialog „Baugruppe bearbeiten“. Und das ist die Verbundstruktur. Dieser Dialog ähnelt also Böden , Dächern und Decken. In dieser zusammengesetzten Struktur können Sie jetzt sehen, dass ich Ebenen habe und jede Ebene eine Funktion hat, bei der Sie aus diesen sechs Funktionen wählen können. Und hier ist eine Sache namens Kernbegrenzung, die ein Teil des Verhaltens der Wand in Revit ist Wenn ich also meine Verbundstruktur erstelle, kann es sein, dass wir sogar ein Material wie dieses hätten. Sagen wir OK, OK. Das kannst du jetzt sehen. Ich werde meine Fenster mit den Lamellen und Rippen entfernen , damit wir es in unserem Grundriss besser sehen können. Schauen wir uns jetzt die Wand an. Du kannst jetzt meine Mauer sehen, lass uns in versteckter Linie leben. Ihr könnt also jetzt sehen mein Ball nur aus einer Schicht besteht. Und die Schicht besteht aus einem in C2 gegossenen Betonmaterial . Wenn ich jetzt eine mehrschichtige Wand erstellen möchte, füge ich eine weitere Ebene ein Und dann kann ich in der Ebene, die ich wählen kann, das Material nach Kategorie sortieren oder ich kann einige Materialien auswählen. Also lass uns meine Gipswandplatte hierher stellen. Geben wir ihm eine Dicke, sagen wir 50. Und ich werde noch ein Material einfügen. Und dieses Mal werde ich es so formulieren, sagen wir, was können wir hier platzieren? Etwas Kirsche und 20 mm Dicke. Jetzt habe ich also meine Schichten. Alle Schichten haben die Funktionsstruktur, das zugewiesene Material und die Dicke. Also, wenn ich zu meinem Grundriss gehe und das größer angebe. Jetzt können diese Ebenen markiert werden. Hier auf der Registerkarte „Anmerkungen“ haben Sie eine Materialbeschriftung Ihr könnt kommen und Material aus dieser Verbundstruktur mitnehmen . Das können wir also hier sehen. Ich habe meine Gipswandplatte. Hier habe ich meinen Ofen, Sarah Tina. Schauen wir uns hier an, was das ist. Beschreibung des Materials. Okay, also lass uns, lass uns hier einen Namen eingeben. Oder vielleicht sind sie okay, lass es uns hier machen. Ich werde hier den Materialnamen, nicht die Beschreibung, eingeben und in das Projekt neu laden Jetzt können Sie sehen , dass ich aus dieser Verbundstruktur ein Material entnehmen kann . Dies, damit kann es verwendet werden , um einige ziemlich coole Dinge zu kreieren. Der nächste Tag kann ebenfalls geplant werden. Wenn ich also zu meinem Materialstart gehe und sagen wir, ich gebe, habe ich hier die Note, ja, die Note zwei Wenn ich also zu meinem Materialstart gehe, denke ich, dass es dieser ist Ja. Ihr seht also, dass ich meine Materialien von der Wand aus quasi separat einplanen kann . Und das ist auch ein Vorteil der Verbundstruktur, sodass Sie sie nicht bei allen Kriegen einzeln modellieren müssen. Aber auf der anderen Seite oder auf der anderen Seite möchte man manchmal Dinge separat modellieren, und das werden wir uns später ansehen. Also, warum? Für manche Dinge ist es besser, separat zu modellieren und warum andere Dinge wie bei der Verbundstruktur sein könnten. Okay, das nächste, woran Sie sich erinnern sollten, ist, dass es eine Schicht geben kann, die keine Dicke hat. Diese Schicht kann jedoch nur die Membranschicht sein. Und diese Schicht hat spezifische Eigenschaften, spezifisches Verhalten bei Kaninchen. Lassen Sie uns hier etwas nachprüfen. Also kann ich das Null lassen. Und du kannst sehen, dass es mich dazu gebracht hat, es zu tun. Sagen wir es irgendwo hier. Wenn ich versuche, hier eine Dicke anzugeben, sagen wir eine, erhalte ich eine Fehlermeldung. Diese Membranschicht benötigt keine Dicke. Andererseits, wenn ich versuchen würde, Dislike zu verwenden, sagen wir in jeder Schicht, und ich gebe hier Null Dicke Ich erhalte die Fehlermeldung, dass die Membranschicht Dicke von Null haben kann. Die geringste Schwäche für andere Layertypen oder die funktionierenden Layertypen ist, glaube ich, 0,8. Wenn es weniger ist, sagen wir 0,5. Sie können sehen, dass es mir sagt, dass es mindestens 0,8 mm dick sein muss. Also legen wir es zurück auf die Membranschicht. Lassen wir das bei Null. In meinem Beispiel können Sie sehen, dass ich bei meinem Wandmaterialabzug meine Membranschicht sehen kann Aus der Schicht kann ich die Fläche herausholen, aber ich erhalte kein Volumen weil sie keine Dicke hat. Und die andere Sache ist, wenn ich versuchen würde diese Schicht zu nehmen, diese Membranschicht, die zwischen dieser Gipswandplatte und Beton liegen sollte zwischen dieser Gipswandplatte und Beton liegen Sie sehen, dass ich das eigentlich nicht kann. Ich schaffe es nicht. Weil es für immer so ist, diese Membranschicht wird im Modell nicht mit einem Modellelement dargestellt. Das ist also so, als würde man es berechnen, aber es hat keine Darstellung im Modell in 3D. Sie sind also nicht in der Lage, es tatsächlich Ihren Sitzen und in Ihren Ansichten zu betrachten. Das ist für mich also eine große Einschränkung dieser Kennzeichnung der Materialien Das nächste, woran Sie sich bei der Verbundstruktur erinnern sollten ist das Strukturmaterial. Nehmen wir an, wir befinden uns immer noch an der Kerngrenze. Wenn ich einige der Schichten außerhalb der Kegelgrenze verschieben würde , können Sie sehen, dass mein Strukturmaterial jetzt ausgegraut ist, sodass ich einer Schicht außerhalb der Kerngrenze keine Schicht zuweisen kann , die als Strukturmaterial betrachtet wird Also lass uns das wieder hierher bringen. Und jetzt kann ich nur ein Material als Strukturmaterial haben , ich kann ungefähr zwei davon haben. Du siehst, dass ich mich nur für einen entscheiden kann. Oder ich kann „ Kein Material“ als Strukturmaterial wählen . Und das bewirkt, sagen wir, dass dieser Beton, der C2 verursacht , für mich das Strukturmaterial ist. Okay? Okay. Das kannst du sehen, als hätte sich nichts geändert. Aber in der 3D-Ansicht konnte man den Unterschied sehen oder was das bewirkt, was diese Einstellung bewirkt. Und zwar, wenn wir zu den Ansichtseinstellungen gehen und die analytischen Modellkategorien aktivieren . Jetzt wirst du sehen können, ob ich alles analytische Wände drehe. Du solltest sehen können. Nun, wir sehen es nicht. Wir können nichts sehen, weil diese Mauer nicht baulich gestaltet ist. Wenn es sich also nicht um ein Tragwerk handelt, wird das Berechnungsmodell nicht anhand dieser Wand berechnet. Also, wenn ich diese beiden strukturell zusammenfüge und das analytische Modell aktivieren lasse. Jetzt können Sie an dieser Wand sehen, dass ich diese analytische Wand berechnet habe. Und hier in diesem analytischen Krieg gibt es eine Eigenschaft, die als physischer materieller Vermögenswert bezeichnet wird. Und Sie können sehen, dass ich hier Beton mit zehn Megapascal habe. Und diese Materialien sind fest, ist eigentlich der Vorteil dieses Materials hier, Beton, der als strukturiertes Material bezeichnet wird. Wenn ich das Häkchen deaktiviere und ich auf meine Analysewand stoße, können Sie sehen, dass das physische Material oder Set jetzt nicht zugewiesen ist Was diese Einstellungen also bewirken , ist , dass sie das anhand des Materials erkennen, den materiellen Vermögenswerten hier. Beton, physischer Vermögenswert von zehn Megapascal. Dieser, wenn es mit dem Strukturmaterial überprüft wird, ist das mein Strukturmaterial. Dieser Vermögenswert wird also in diesem Analysemodell als physischer materieller Vermögenswert verwendet . Im Grunde bedeutet das also, dass Sie sich keine Gedanken über dieses Strukturmaterial machen müssen, wenn Sie das analytische Modell nicht verwenden . Aber wenn Sie es verwenden, sollten Sie wissen, was es bewirkt. Also schalte ich es wieder aus. Sie können sehen, dass mein analytisches Modell jetzt weg ist. Die nächste wichtige Sache, an die ich mich erinnern sollte, ist, dass in dieser Verbundstruktur diese Schichten hier eine Funktion haben, und diese Funktion gibt mir die Priorität der Schichten an. Und diese Priorität der Schichten wird genutzt, wenn 2 V oder eine Wand mit einem anderen Element verbunden werden, das eine Verbundstruktur hat. Und im Grunde sagt mir das, welche Priorität das Verbinden der Schichten hat. Sie können also sehen, dass ich hier meine Struktur eins habe , die die höchste Priorität hat, und meine fertigen zwei, Pi, die die niedrigste Priorität haben. Schauen wir uns nun an, was das in Echtzeit in dieser Membranschicht bedeutet . Sie können sehen, dass es keine Priorität hat, da es nicht modelliert ist, sodass es nichts verbinden muss Ich kann es hier lassen. Ich werde das schließen, das schließen. Und jetzt kommen wir zurück zu meiner Level-11-Sache , die Sie benötigen würden, um das Material nehmen zu können, das ist die Membranschicht. Du könntest so etwas machen wie, lass es uns in die Struktur einbauen, dann gären und lass uns hier etwa 1 mm dick Es wird also sehr dünn sein. Aber jetzt wird es eine 3D-Darstellung im Modell haben. Und du solltest es aushalten können. Wenn ich es genug zoome. Das kannst du jetzt sehen. Ich kann mein Prüfmaterial mitnehmen. Ich persönlich verwende diese nicht, weil ich es nicht mag , wenn meine Breite 371 beträgt. Aber es kann nützlich sein, es so zu benutzen, wie hier. Und im Gegensatz zur Membranschicht mit der Dicke Null. Also werde ich es wieder auf Null setzen. Schauen wir uns nun an, was diese Funktion macht. Also werde ich das löschen. Und wenn ich hier eine weitere Rolle erstelle, etwa diese. Schauen wir uns nun diesen Zusammenhang an. Sie können also sehen, dass ich meine Ebenen habe und das ist wie die Ebene 123. Und das ist von der angrenzenden Mauer und unter 123. Wenn wir also in diese Struktur hineingehen, werde ich diese Struktur als eine solche belassen. Also hier, das, sagen wir es so. Das ist meine oberste Priorität. Dieser und dieser. Als Nächstes werde ich ein weiteres erstellen, das strukturell sein wird, aber mit niedrigerer Priorität. Dieser hat also die beiden Prioritäten. Das lasse ich trotzdem stehen. Jetzt habe ich hier Priorität zwei. Und es sollte dieser sein. Und dieser. Gehen wir jetzt rein und fügen sie ein, sagen wir, beenden wir mit der Priorität für okay, okay. Jetzt können Sie sehen, was das bewirkt. Dies ist die zweite Priorität und hier die Prioritätsnummer für diese, die Priorität vier. Und dieser hat die Priorität für. Das kannst du also in diesem Join sehen. Nun fügen sich die Materialien oder die Schichten mit der höchsten Priorität vor den Schichten mit der niedrigeren Priorität zusammen. Ihr seht also hier , dass diese und diese, die Betonschicht miteinander verbunden sind. Und es durchläuft meine Schicht der Gipswandplatte, weil es eine geringere Priorität hat Also dieser wird geschnitten. Und im Grunde macht es das, was es macht , wenn auch diese beim Verbinden von Wänden oder anderen Arten von Elementen mit zusammengesetzter Struktur verwendet werden, es wählt die Priorität der Verbindung werden, es wählt die Priorität der der Schichten anhand dieser Zahlen, die hier in der Funktionseigenschaft der Schicht stehen Und es gibt noch eine weitere Regel. Und das heißt, dass ich meine Materialien jetzt so hier habe. Und lassen Sie uns hier neues Material außerhalb der Kerngrenze platzieren . Sagen wir hier, sagen wir Kupfer, 50 mm. Ich lasse das vorerst leer. Und legen wir hier noch einen hin. Sagen wir es noch einmal, Kupfer 50 mm. Und ich lasse das leer. Also, wenn ich auf Okay und Okay klicke. Jetzt kannst du sehen, dass es so etwas gemacht hat. Wenn ich jetzt versuche, darüber nachzudenken, können Sie sehen, dass ich in meiner Struktur meine Funktionsebene als Strukturebene habe. Das hat also höchste Priorität. Und der andere hat wieder die höchste Priorität. Und hier habe ich den einen und 2.4. Wenn ich also nach den Zahlen gehe, sollte diese Schicht, die die äußerste Schicht nicht mochte passieren, weil sie die oberste ist Sie können also sehen, dass, wenn ich das innerhalb meiner Kerngrenze stecke , Sie sehen, dass es sich jetzt anschließt, weil es sich dieselbe Ebene der Ebene oder um dieselben Präzedenzfälle in dieser Prioritätsliste Es ist also verbunden. Aber nur weil diese Schicht zwar eine Funktion wie die höchste Priorität hat, aber weil sie sich außerhalb der Kerngrenze befindet, all diese Schichten innerhalb der Kerngrenze eine höhere Priorität haben als alles , was außerhalb der Grenze liegt. Also, wenn ich es außerhalb der Kerngrenze so belasse. Jetzt kannst du sehen, dass es zusammenhängt. Im Grunde bedeutet das, dass die Reihenfolge der Verbindung im Komplex V8, Wände oder Böden und Dächer und so weiter mit der Verbundstruktur verbindet Wände oder Böden und Dächer und , dem Hasen Wir werden zuerst einen Blick darauf werfen. Befindet es sich innerhalb der Kerngrenze, hat es eine höhere Priorität als die Schichten, die sich außerhalb der Kegelgrenze befinden. Als nächstes schaut es sich die Funktion an und hier die Reihenfolge der Priorität. Wenn es also die Struktur mit der Priorität eins ist, ist sie wie mit der höchsten Priorität verbunden, dann das Substrat, dann die Endbereichsschicht der fertigen und auch fertig. Sie sollten also darüber nachdenken, wenn Sie versuchen, Ihre Gelenke zu erstellen. Möchte mich ihnen entsprechend anschließen können. Sie sollten über diese Funktionen und über die Kerngrenze und das Ziel, das außerhalb der Kerngrenze liegt, Bescheid wissen. Okay, jetzt, wo wir über die Kerngrenze und das Ziel sprechen , das außerhalb der aktuellen Grenze liegt. In Revit 2022 gibt es eine neue Funktion, bei der in diesen Wänden, und das betrifft nur, leider eine Unterkategorie gibt, die als Nicht-Core-Ebenen bezeichnet wird, und Sie können sie leider eine Unterkategorie gibt, die als Nicht-Core-Ebenen bezeichnet wird, ausschalten Aber für mich ist das vorerst eigentlich unbrauchbar , weil es wirklich eingeschränkt funktioniert Und jetzt zeige ich dir, was ich meine. Also hier in diesem Beispiel habe ich mein Kupfer. Lass es uns mit den konsistenten Farben sagen, damit du es besser sehen kannst. Ich habe mein Kupfer, das ist dieses schwarze Material. Hier. Ich habe es außerhalb meiner Kerngrenze. Also sollte ich in der Lage sein, diese Ebenen auszuschalten. Wenn ich also zu meinen Ansichtseinstellungen Vg gehe, können Sie unter meinen Wänden die Schichten sehen, die nicht zum Kern gehören Ich schalte sie aus und bewerbe mich. Und Sie können sehen, dass die Schichten, die nicht zum Kern gehören, ausgeschaltet wurden. Das sollte also großartig sein, denn Sie sollten in der Lage sein die Oberfläche auszuschalten und nur die Strukturschichten dieser Mauer oder all der Kriege übrig zu lassen . Also, wenn ich es so ausdrücke, wie es sein sollte, ungefähr so. Sie können sehen, dass die letztgenannten Funktionsprioritäten von der Kerngrenze bis zur Endphase gesendet werden können . Das sollte also wahrscheinlich später Schicht für Schicht für diese Person geschehen, Person eins. Jetzt können Sie also sehen, dass ich in der Lage war, die Nichtschichten auszuschalten und ich sollte nur den strukturellen Teil dieser Wand sehen können . Im Moment funktioniert es also super. Es gibt jedoch eine große Einschränkung. Wir nennen keine Schichten, und das sind Schulden. Es kann nur ausgeschaltet werden, wenn diese Wand durchtrennt wird. Es kann in Indiana Hello, Plan, Projektion oder sogar wie in der Schnittansicht und 3D-Ansichten usw. nicht anders gedreht Hello, Plan, Projektion oder werden. Selbst im reflektierenden Deckenplan kann es nicht ausgeschaltet werden. Jetzt, Anfang 2022, kann es nur im Grundriss abgeschaltet werden und nur, wenn die Wand geschnitten ist. Das macht diese Funktion für mich unbrauchbar. Sehen wir uns hier ein Beispiel an. Wenn ich diese unverbunden oder weniger setze, belasse es auf Stufe zwei und lass uns 1.000 hinzufügen Jetzt ist meine Rolle in der Projektprojektion. Sie können jetzt sehen, dass ich die gesamte Grenze der Mauer sehen kann , ich sehe nicht nur den Strukturteil , der 300 mm dick ist. Sie können sehen, dass ich es jetzt hier sehen kann , weil es in Produktion ist, kann ich meine gesamte Struktur sehen. Ich kann die ganze 470 mm Breite der Wand sehen. Und das will ich nicht, weil ich in manchen Fällen meine Wände in Projektionen sehen muss. Das ist also für mich und mich persönlich unbrauchbar. Ich verwende es wegen dieser Einschränkung der moralischen Einschränkungen nicht für meine Projekte . Das ist einer der Gründe, warum ich es mag, dass man manchmal Wände modellieren muss, was mit diesen zusammengesetzten Wandstrukturen möglich ist. Wie mehrschichtige Wände. Sie sollten lieber separat modellieren. Denn in diesem Beispiel mit den Tragwerkswänden kann ich, wenn ich diese separat modelliere, wenn ich diese separat modelliere, einfach einen Filter einsetzen oder ihn in andere Baustelle oder so etwas einbauen und sie einfach ausschalten Und dann werde ich wissen, dass ich selbst bei der Projektion nur meine tragende Mauer sehen werde. Der Statiker wird die Wände also nicht sehen , wenn die Teile der Wände die Dicke haben, die er nicht sehen möchte. Also hier werden wir es so sehen , wie es sollte. Dies ist also eine große Einschränkung dieses Tools für die Nicht-Core-Ebene Ich hoffe, dass sie dies in zukünftigen Versionen modifizieren werden, um es nutzbar zu machen, zum Beispiel besser, aber im Moment ist es einfach unbrauchbar Bring das zurück in Level eins, Level zwei. Und jetzt werden wir über diese Linien zwischen den Ebenen sprechen und wie sie gezeichnet werden. Also werde ich das wieder in die versteckte Linie legen. Überlassen wir es den verdeckten Linien. Jetzt können Sie sehen, dass diese Linien dazwischen eine Unterkategorie für die Wände und sie als gemeinsame Kanten bezeichnet werden Sie können sehen, dass Sie sie wieder ausschalten können . Also werden wir es haben. Ohne das. Du kannst sogar ändern, wie Putten , okay, sagen wir mal, zwei rote Farben Rote Farbe. Das sind also die gemeinsamen Kanten zwischen diesen, zwischen dem fertigen und dem Substrat, es gibt eine gemeinsame Kante und so weiter und so fort. Wenn ich also meine projektweiten Einstellungen verwenden muss, können Sie zu Objektstile verwalten gehen. Und hier unter Wänden werden Sie diese gemeinsamen Kanten sehen. Und das ist es , was das Aussehen dieser Linien zwischen den Schichten in der Verbundstruktur bestimmt. Dann gibt es noch eine weitere Überschreibung in den Sichtbarkeits-Grafikoptionen, und das heißt Override Hosts Layers ist dieses Ding Und wenn Sie diese Schnittlinienstile aktivieren , werden nur die Schnittlinien überschrieben Also in diesem Beispiel diese dickeren Linien. Aber hier, wenn ich es so mache mit Wänden, mit dem Schnitt, und lass es uns rot machen. Nochmals. Sie können sehen, dass es bereits alle Schnittlinien dieser Wände erstellt hat. Ich werde das löschen. Wenn ich diese Override-Host-Ebenen verwende, habe ich mehr Kontrolle über die Overrides, weil ich hierher kommen kann Und Sie können sehen, dass ich mich im Grunde in demselben Dialog befinde wie in der Verbundstruktur. Sie können sehen, dass ich meine Funktionen der Ebenen habe. Hier. Ich kann das einstellen, sagen wir, meine Strukturschichten werden keine höhere Dicke haben , ist richtig, und das Muster wird der gleiche Festkörper sein. Okay? Okay. Und jetzt sieht man , dass es überschreiben konnte , nur die Schnittkanten sind die Schnittlinien für die Strukturebene Also, wenn ich zu meinem Finnisch gehe und es wieder bei fünf belassen und diese beiden grün setze. Jetzt kannst du sehen, dass es die abgeschnittenen Schichten des Finishs überschrieben Das ist also die Einstellung dieser Override-Host-Ebenen. Als Nächstes geht es um das Kursdetail der Ansicht. Wenn ich es ausdrücke, können Sie in den Kursdetails sehen, dass nur die Grenzen der Verbundstruktur angezeigt werden und mir die Strukturebenen nicht angezeigt werden. Und jetzt, was wir ableiten, ist hier, Kurven, Skala, Feldmuster und Farbskala füllen die Farbe Diese beiden Grafikparameter werden verwendet, wenn Sie den Kurs verwenden. Anzeigeoptionen anzeigen. Hier, dieses detaillierte Level. Also, wenn ich hier hingehe und hier, sagen wir, feste Füllung hineinlege . Und ich habe es blau gemacht. Jetzt können Sie sehen, wie diese Einstellungen abgeleitet werden. Und wenn ich zu mittleren oder feinen Details wechsle. Jetzt verwendet es wieder die Materialien oder die Darstellungen aus der Verbundstruktur und aus den in der Verbundstruktur verwendeten Materialien. Grob, mittel und fein. Eine weitere Sache hier, wie ich bereits sagte, mit der nicht zum Kerngeschäft gehörenden Kriegsschicht. Hier. Wenn ich es ausschalte und zu meinem Kursmuster wechsle, können Sie sehen, dass ich sogar die Fehlermeldung erhalte , dass Schichten, die nicht zum Kernbereich gehören , ausgeblendet werden können Ermutigen Sie zum Ansehen. Und das liegt daran, dass die Sicht gefördert wird. Es verwendet die Grenzdarstellung der gesamten Struktur. Also das ist wieder unbrauchbar für mich. Wenn ich versuchen würde, diese Funktion zum Ausschalten der Nicht-Core-Ebenen zu verwenden Ausschalten der Nicht-Core-Ebenen 10. Vertikale Struktur von Wänden: Das nächste, was Sie mit der Verbundstruktur tun können , die mit Wänden interagiert , ist die Möglichkeit, die vertikale Struktur zu modifizieren Und wir werden das wahrscheinlich besser in 3D sehen. Und in dieser Schnittansicht. Schauen wir es uns an. Ist die vertikale Struktur ändern, ist wieder die Typeneigenschaft. Und das ist nur möglich wenn Sie nur die Vorschau und die Schnittpunktvorschau verwenden . Also hier in diesem Button kann ich eine Vorschau dieser Wand bekommen. Und ihr könnt sehen, dass ich jetzt meine Vorschau für den Grundriss habe . Ich kann dies in den vom Abschnitt modifizierten Attributtyp ändern. Und jetzt sehe ich so etwas. Ich kann mir mein Beispiel Hate Lover holen, ich habe mich in 2000 Liebhaber aufgeteilt. Sie können hier und raus zoomen. Okay, jetzt können Sie diese Tools verwenden , um diese vertikale Struktur zu ändern. Lassen Sie uns die Ansicht vergrößern, um das sehen zu können. Okay, das werde ich, das werde ich. Es gibt keine meiner PICC-Leitungen Kommen wir also zurück zu meiner Vorschau. Jetzt besser. Und jetzt können Sie sehen , dass ich wählen kann , welche Ebene ich modifizieren werde. Sie können es hier wie hervorgehoben sehen. Nehmen wir an, ich würde mit dieser fertigen Ebene fortfahren und auf Modifizieren klicken. Und wenn ich jetzt hineinzoome, sollten Sie diese Highlights dieser Linien nicht sehen können . Wahrscheinlich werde ich das zuerst mit dem oberen Teil machen. Hier siehst du, dass ich diese Ebene freischalten kann. Wird in der Lage sein, Schulden zu machen. Manchmal tut es das einfach nicht. Okay, jetzt konnte ich diese Ebene von der Definition dieser Rolle trennen und das bedeutet, dass wir sie wieder geschlossen lassen. Das ist ein bisschen schwierig, weil es nicht sehr gut funktioniert. Sie sehen, dass ich das Schloss nicht öffnen kann. Okay. Wenn ich es also verschlossen lasse, können Sie sehen, dass ich hier nur einen Formgriff habe. Und mit diesem geformten Griff passe ich den oberen Versatz dieser Wand an. Aber wenn ich diese vertikale Struktur hier modifiziere, und lass es uns mit dieser Betonschicht machen. Okay? Wenn ich das freischalte, ist das okay? Okay. Jetzt seht ihr, dass ich hier mehr geformte Griffe habe, und das ist dieses Dreieck. Und das bedeutet, dass ich jetzt diesen Formgriff auf der Ebene verwenden kann , die ich gerade freigeschaltet In dieser vertikalen Verbundstruktur. Ich kann sie verwenden, um mich nach draußen zu bewegen oder mehr zu bewegen, als die anderen Ebenen , an die ich gebunden bin, möglicherweise eine Einschränkung haben. Sie können also sehen, dass ich diese Ebene jetzt anpassen kann und das bringt mich zu diesem oberen Parameter für die Dehnungsentfernung. In 3D. Es sieht ungefähr so aus. Sie können sehen, dass ich nur eine Schicht zulassen konnte, die sich zum Beispiel über meine Wandbegrenzung hinaus erstreckt, was durch die obere Beschränkung und die Verschiebung der oberen Begrenzung bedingt ist. Dies ist das erste, was Sie hier tun können , um die vertikale Struktur zu ändern Okay, das nächste, was Sie hier tun können ist Regionen aufzuteilen und zusammenzuführen. Ich werde zuerst das Splitter Region Tool verwenden. Auf dieser Ebene können Sie sehen, wie sie doppelt geteilt wurde. Dann kann ich auf Modifizieren klicken, um das zu bekommen. Und dieser Pfeil zeigt dir nur , ob diese temporäre Dimension von unten oder von oben gemessen wird . Ich lasse es von unten und setze es auf 300. Und was ich jetzt tun kann, ist, dass morgen Regionen zusammenführen. Und dieser sagt dir grafisch, zum Beispiel, ob das Material vom rechten Rand mit dem linken Rand abgeglichen wird oder ob das Material vom linken Rand zusammengeführt wird, um es richtig zu machen Also möchte ich von rechts nach links zusammenführen , damit ich so etwas machen kann. Nun, Sie können sehen, dass ich erstellt habe, ich kann mit meinem geteilten Bereich auf einem anderen Material fortfahren , das Sie jetzt hier in der Struktur sehen können, mein in C2 verursachter Beton hat eine variable Dicke. Aus diesem Grund. Wenn ich versuchen würde, meine Kirsche zu verwenden und die Region aufzuteilen. Jetzt werde ich das ändern , sodass es derselbe Wert ist, nämlich 300, 300. Jetzt werde ich auch mitspielen. Sie können also sehen, dass ich so etwas erstellen konnte. Nun, das ist meine vertikale Struktur für diese Wand, die modifiziert wurde und so aussieht. Und Sie können sehen, dass in meiner Schnittansicht diese Änderung sichtbar ist und in der 3D-Ansicht ist es genauso. Das nächste, was Sie für die Modifikation dieser Wand, der vertikalen Struktur der Wand, verwenden können , ist, Ebenen zuweisen zu verwenden. Sie können also beispielsweise Regionen oder Heirats- und Heiratsregionen aufteilen und verschiedene Layertypen zuweisen. Nehmen wir an, ich würde hier noch einen teilen. Dieser kann sehen, dass das wirklich nicht so einfach ist. Okay? Ich setze es auf 270 und ich kann hier eine neue Ebene besorgen. Also werde ich hier ein anderes Material einfügen. Sagen wir. Sagen wir diese beiden. Mach ein paar Koranplättchen. Okay? Und ich kann diese Ebene jetzt meiner Region zuweisen . Jetzt können Sie sehen , dass ich eine vertikale Verbundstruktur erstellt habe , die geändert wurde. Und es wird nur an der Wand anderes Material verwendet . Das kannst du jetzt hier sehen. Und auch in 3D habe ich auf diesem Teil ein Carer-Mikrofon. Okay, das nächste, was Sie hier tun können ist, es Sweeps und Enthüllungen hinzuzufügen Ich werde den Sweep jetzt hier hinzufügen. Also werde ich diese auf der Standardeinstellung belassen. Sie können also sehen, dass es so etwas wie dieses erzeugt , das ist der Wandkegel, aber er befindet sich direkt in der vertikalen Struktur der Wand Das bedeutet also , dass Sie es nicht per Scheidungspeitsche erstellen müssen . Weil Sie eine direkt in der Struktur der Mauer haben. Aber was wirklich schlimm ist , ist, dass Sie dieses Ding nicht wirklich planen können. Wenn ich hier zu meinem Wandkehrplan gehe, kannst du sehen, dass ich hier nichts habe und ich das nicht planen kann , obwohl ich hier einen Wall Sweep benutzt habe Wenn ich diesen Kurs erstellt habe, werden wir ein Tool wie dieses durchsuchen Sie können sehen, dass es jetzt in meinem Chef ist, den wir geplant haben. Aber da dieser mit der Verbundstruktur der Wand erstellt wurde, kann ich ihn nicht planen. Das Schlimme ist , dass ich das Material für diesen Ballsweep nicht einmal bekommen Gehen wir zurück zu meiner vertikalen Struktur, zu meinen Sweeps Und lassen Sie uns das Material hierher stellen , damit wir es sehen können. Lassen Sie uns für dieses Beispiel einen Teppich verwenden. Okay? Okay. Also ich habe so etwas. Sie können sehen, dass mir die meisten Schlafpläne nichts zeigen. Wenn ich versuchen würde, mit dem Wandmaterial abzunehmen. Hier. Sie können sehen, dass ich von meinem firmeneigenen Kirschenkoran Betonkaczynski sagen lasse, Betonkaczynski sagen Aber es gibt keinen Teppich , den ich für meinen Wandfeger verwendet habe Also warmes Material Takeoff wird mir das nicht geben. Das Letzte, was ich versuchen könnte, ist, den Knochenmaterialabnehmer für die Wandfegungen zu verwenden den Knochenmaterialabnehmer für die Wandfegungen Sagen wir es einfach wie mit dem Materialnamen. Und du kannst sehen, dass ich hier nichts habe. Also ich persönlich würde diese nicht verwenden. Wie ich persönlich benutze ich diese nie. Ich verwende die Modifikation nie für die vertikale Struktur , da ich sie mit verschiedenen Tools verwenden könnte . Und wenn ich meinen Boss Weep benutze, werde ich ihn einfach benutzen Und das Gleiche gilt für die Wandfreigabe innerhalb der vertikalen Struktur. Wenn ich Vol Reveal hier dialektisch eintragen würde, könnte ich es nicht planen Das Gleiche wie ich bereits gesagt habe, wir devolve Enthüllungen gelten hier Die Terminplanung ist dann eigentlich nicht so gut. Also ich persönlich finde die Sache, die das hier ist, gut. Aber ich persönlich habe das nie in meinen Projekten verwendet. Wahrscheinlich ist das einzige , was ich sehen kann, das brauchbar ist, dieses Rosa, das Sie einfach verschieben oder es für diese Wand verschieben können. Sehen wir uns in der Schnittansicht an, dass man hier Offset angeben kann , wenn man die Ebene entsperrt , ist wahrscheinlich das einzige , was mir brauchbar erscheint. Aber auch hier sieht man, dass hier der Bereich der Mauer nicht herkommt, bei diesem nicht mitzählt. Sie können sehen, dass das Volumen neu berechnet werden muss, aber die Fläche bleibt gleich, weil sie die Informationen aus den Beschränkungen verwendet Also nochmal, ich weiß nicht, ob das gut ist, denn wenn du deine Planung machst und du so etwas hast und du einfach damit rechnen würdest , diesen Bereich als richtig zu verwenden. Du siehst, wenn ich das modifiziere, könnte ich verrückte Sachen wie dieses machen. Jetzt kannst du sehen, dass meine Gegend völlig falsch ist. Sie sollten also vorsichtig sein , wenn Sie diese Tools verwenden. Wenn du versuchst, an den Punkt zu kommen , an dem du etwas planen musst und du musst es planen. Also wird es richtig sein? 11. Schichtverpackung: Lassen Sie uns nun über Layer-Wrapping sprechen. Nehmen wir an, das Layer-Wrapping ist so etwas wie eine Besonderheit bei Rabbit. Wir werden uns das in unseren Grundrissen ansehen. Also lass uns mit der Mauer hierher gehen. In diesem Beispiel werden wir diesen Typ von allen verwenden. Lass es uns hier zeichnen. Ich werde das in den einheitlichen Farben anbringen, damit du es besser sehen kannst. Es können also nur vier Wände sein. Ich meine, für ummauerte Verbundkonstruktionen können Sie es für Geschoss- oder Dachverbundkonstruktionen tun Bei konischen Wänden ist dies nicht möglich. Es kann entweder nach Einsätzen greifen oder an den Enden der Wand oder an beiden Enden der Wand klopfen. Dies ist der Typparameter der Wand. Wenn ich hier in den Bearbeiten-Tab gehe, können wir hier das Wickeln und Einfügen und das Ende der Verpackung sehen . Also werden wir zuerst über das Rappen beim n-ten Parameter sprechen. Hier. Jetzt ist es auf Null gesetzt. Sie können zwischen Außen- und Innenausstattung wählen. Wir nehmen das äußere System an, entweder geht es von der Außenseite der Wand aus, was dargestellt werden kann, oder was durch diese blauen Pfeile dargestellt wird. Wenn du also von außen nach innen gehst, dann wird es so ablaufen, dass du das Innere einwickelst. Wir gehen von der Innenseite zur Außenseite. Also, wenn ich noch einmal gehe, die Typeneigenschaften und ich setze diesen auf, sagen wir, zuerst äußerlich. Jetzt können Sie sehen, was es mit meiner Wand gemacht hat. Sie haben die Schichten dieser Verbundstruktur um die Kernschicht gewickelt dieser Verbundstruktur um die inneren Schichten dieser Wand traf gemacht hat. Sie haben die Schichten dieser Verbundstruktur um die Kernschicht gewickelt, bis sie auf die Innenseite oder . Wenn ich also hierher gehe, kannst du sehen, dass es alle drei Schichten umwickelt hat. Und das liegt daran, dass Sie in meinem Bearbeitungstyp, in meiner Struktur, in meiner zusammengesetzten Struktur hier sehen können, dass ich all diese Ebenen so eingestellt habe , dass sie umschließen. Nun, ich kann hier jetzt wechseln, sagen wir, dass ich diesen Hohlraum nicht mit Kraftstoff und Luft umwickeln möchte. Ich möchte nur die gemeinsame Pause lesen. Also kann ich diesen Wert, diesen Parameter, deaktivieren. Und jetzt können Sie den Unterschied sehen , wenn ich auf OK und Anwenden drücke, können Sie sehen, dass nur die Ebene, was der Befehl „Unterbrechen“ ist, diese eine äußere Ebene die Innenseite umhüllt. Als Nächstes wird die Schicht von der Außenseite außerhalb der Kerngrenze zur inneren Stelle außerhalb der Kerngrenze aufgenommen. Wenn ich diese Ebene so an die Kerngrenze verschiebe . Okay? Und sieh dir hier den Unterschied in der Bewerbung an. Sie können sehen, dass es jetzt vollständig eingepackt ist. Als Nächstes können Sie sehen, dass es ausgegraut ist, wenn es sich innerhalb der Kerngrenze befindet, sodass sich die Schichten innerhalb der Kerngrenze nicht umwickeln können Wenn Sie es also so eingestellt haben, wenn Sie eine Komposition haben, dass alles ein Anreiz ist, die Kerngrenze, hat diese Verpackung keinen Einfluss darauf. Wenn ich wieder nach draußen gehe. Jetzt zeige ich Ihnen den anderen, der von innen nach außen ist. Lass uns auf Okay klicken, damit du jetzt sehen kannst dass meine innere Schicht, diese eine Gipswandplatte, sich hier rundum bis zu dieser Schicht umwickelt, was sehr häufig vorkommt Das nächste, was Sie hier sehen können , mit dem oder mit dem Sie hier spielen können, sind diese Funktionen , über die wir zuvor gesprochen haben mit dem Sie hier spielen können, sind diese Funktionen . Und du kannst sehen , dass hier meine fünfte Runde zu Ende geht, bis diese vierte Runde abgeschlossen ist. Wenn ich es also bis zum Ende einwickeln will, sagen wir zu diesem Fehler oder dieser Kavität Treibstoff. Ich muss diese Funktionseigenschaft ändern. Sagen wir 23 in Okay, Bewerben Sie sich. Jetzt kannst du sehen, wie sich der DDS nicht bis zu meiner Außenseite oder der äußersten Schicht wickelt , sondern nur bis zu dieser Wenn ich das auf Struktur zwei ändere. Jetzt kannst du sehen, dass diese nur diese Schicht umwickeln. Wir können also mit diesen spielen, sagen wir, lassen Sie uns sie auf die Struktur 234 setzen. Jetzt können Sie sehen, dass die beiden mit den beiden verbunden sind. Wenn ich das jetzt in eins ändere, wird es auch eine Verbindung mit dem herstellen, um auf Anwenden zu klicken. Du kannst sehen, dass es dasselbe ist. Wenn ich das jetzt auf die Funktionsebene drei ändere, kannst du sehen, dass es sich mit der freien verbindet , so wie hier. Und wenn ich mit vier oder fünf weitermache, verbinden wir uns mit dieser gemeinsamen Schicht aus Ziegeln. Sie können dieses Verhalten also mit der Funktionseigenschaft dieser Ebenen ändern oder steuern . Also lass es uns auf Ende fünf zurücksetzen. Ich werde es so belassen. Das Anwenden und Okay Also, das ist Wickeln, es endet. Jetzt schauen wir uns Verpackungen und Beilagen an. Ich wähle das Fenster von hier aus, sagen wir dieses doppelt hängende Fenster. Und wenn ich es in meine Wand lege, werde ich es so ändern, dass es auf der Außenseite ist. Hier können Sie sehen , dass es in dieser Familie einen Fenstereinbau gibt, der sich wie der Fenstereinbau bewegen kann wie der Fenstereinbau bewegen Ich werde es auf 187 setzen. Hier, 187. Jetzt kannst du sehen, dass es sich innerhalb oder in diesen Schichten der Pause befindet. Und jetzt nehmen wir an, dass ich meine Ebenen so dem Fenster vorlesen möchte . Also, wie ich Krankheiten kontrollieren kann. Hier im Inneren der Typeneigenschaften der Wand befinden sich Umhüllung und Einlagen. Sie können hier sehen, was ich als Repräsentant gemacht habe, kann außen, innen oder beides haben Und dann ist da noch das Setting innerhalb der Familie, das ist eine Art Eigentum, das als Kriegsschluss bezeichnet wird. Und wenn ich es auf Buy Host gesetzt habe, wird es von diesem Parameter der Mauer gesteuert , diesem hier. Aber ich kann das überschreiben und es so ändern, dass es der Typparameter für diesen ist Sie können sehen, dass ich nach Gastgebern wählen kann, weder nach innen noch nach außen oder nach beidem. In diesem Beispiel schauen wir uns das Boot an. Also lass uns zuschlagen, okay. Und jetzt kannst du sehen, was es in so etwas gemacht hat. Ich werde mir diese jetzt ansehen. Sie können sehen, dass dieser Abstand der Verpackung hier ist, wir können die Verpackung nicht einmal sehen. Dieser kontrollierte Kauf von etwas. Und in diesem Beispiel oder in allen Beispielen, aber in der Windows-Familie, hängt es davon ab, ob wir zur Familie selbst gehen. Und gehen wir zur Referenzebene oder Referenzebene. Sie können sehen, dass wir hier viele Referenzebenen haben. Und einige von ihnen sind hier, das ist dieser innere Weltschluss. Und dieses Referenzflugzeug soll Kriegsschluss sein. Diese Referenzebene steuert also die Ausdehnungen, bis wir die Umhüllung erreichen. Dieser innere Wandschluss, hier auf der Außenseite, haben wir also hier auf der Außenseite, eine weitere Bezugsebene, die als Brunnenschluss bezeichnet wird, und das ist der Außenwandschluss. Anlehnung an mein Projekt können Sie sehen, dass ich hier in meinen Parametern einen Außenwandverschluss und einen Innenwandverschluss Diese beiden Parameter steuern also den Abstand der Umhüllung in dieser Fensterfamilie. Lassen Sie uns das auf, sagen wir, 50 setzen. Jetzt können Sie sehen, dass die Vielfalt das ändern kann. Gehen wir zu 100. Sie können sehen, dass es von diesem Parameter gesteuert wird. Also belasse ich es bei 50. Nun, hier auf der Außenseite, gehen wir zu 187, um dieser 1187 zu entsprechen Jetzt kannst du das so in Rot sehen. Auch hier gilt, wenn nur einer oder beide von ihnen umschließen , der Parameter oder die Einstellung dieser Struktur. Damit du sehen kannst, lass uns das Seite an Seite sehen. Sie können also sehen, dass jetzt nur der Break-Befehl von außen abbricht. Wenn ich auch meine Luft zum Wickeln hinlege und auf Okay, Anwenden klicke. Sie können sehen, dass sich jetzt sogar die Luftschicht einwickelt. Ich werde das nur beim Break-Befehl belassen. Auf den ersten Blick sieht es gut aus, aber ich persönlich verwende es nicht und ich glaube nicht, verwende es nicht und ich glaube nicht dass es in den Projekten verwendbar ist. Und die eine Sache ist, dass Sie hier in diesem Grundriss sehen können, dass es funktioniert und dass es funktioniert. Sagen wir ganz gut. Aber wenn ich zu meiner Schnittansicht gehe, ändere ich diese, um gleichmäßige und konsistente Farben zu finden . Sie können sehen, dass dieses Layer-Wrapping hier nicht stattfindet. Also in dem Siegel würde ich wahrscheinlich nicht gebraucht, weil es ein Siegel geben wird. Aber im Kopf des Fensters würde ich auf jeden Fall wollen, dass meine Gipswandplatte so aussieht, und wahrscheinlich sogar diese Es hängt von den Details ab, aber das ist die einzige Sache, die dieses Tool für mich unbrauchbar macht , da es nur im Florida-Plan verfügbar ist Als Nächstes sagen wir, ich würde das nicht auf 50, sondern auf 170 setzen . Also wird es sich mit diesem treffen. Sagen wir so. Stellen wir uns vor, es wären keine Mauerwerke, sondern sagen wir, in C2 gegossener Beton Wie sogar gemauerte Einheiten. das können Sie jetzt sehen, wenn ich versuchen würde, mein Ausschalten der Nicht-Core-Schichten, über die wir zuvor gesprochen haben, zu nutzen Nicht-Core-Schichten, über die wir zuvor gesprochen haben Sie können sehen, dass ich hier tatsächlich eine größere Öffnung hätte , als ich sie haben möchte. Dies ist das erste, was dieses Tool für mich unbrauchbar macht Die nächste ist, wenn ich noch einmal zu dieser Ansicht gehe, wenn es eine gibt, sagen wir , ich möchte meine Öffnung dimensionieren , werde ich sie ändern. Ich werde das löschen. Und wenn ich die Dimension hier einfüge, können Sie sehen, dass sie die Referenzebenen wie folgt überprüft . Also ich habe 600 und ich kann mit der Referenz hier dimensionieren Aber es ist ein bisschen schwieriger für mich. Und wenn ich die nicht die einzelnen Referenzen, Geburtsintervalle, Optionen verwende , um Öffnungen an der Breite zu sein. Sie können sehen, dass ich automatisch 600 mm brauche , also von der Referenzebene des Fensters aus. Das würde für mich bedeuten, dass ich die Öffnung bemaßen würde , was nicht nur daran liegt, was nicht nur daran liegt die grobe Öffnung dieses Fensters aufgrund dieser Gipswandplatte, die hier reingeht, größer sein muss aufgrund dieser Gipswandplatte, die hier reingeht, größer die hier reingeht, Das macht es also wieder unbrauchbar für mich, denn wenn jemand das Ding einfach so dimensioniert, kann man sehen, dass er automatisch einen Fehler macht Die Leute müssten also wissen, dass sie hierher kommen müssen. Diamond ist von hier nach hier gereist , um es sehen zu können. Und dann sollte es hier innerhalb dieser groben Breite und Höhe zusammenpassen , um das machen zu können. Und selbst wenn wir es nehmen würden, wenn Sie sich für Breite und Höhe entscheiden, würden Sie sich irren. Abmessungen aufgrund dieser Wand dieser Lagenumhüllung. Ich denke also nicht, dass das tatsächlich brauchbar ist. Und wenn es nur für die grafische Darstellung ist, dann würde ich es mit verschiedenen Tools machen. Ich würde diese Lagenverpackung nicht verwenden. Als Nächstes möchte ich, sagen wir, aus anderen Gründen, die ich bereits erwähnt habe, sagen wir, aus anderen Gründen, die ich bereits erwähnt habe, dies nicht als Verbundstruktur mit allen Schichten modellieren . Aber ich muss meine, sagen wir mal generischen 200 mm machen sagen wir mal generischen 200 mm , das wäre meine Betonwand und sie muss separat modelliert werden Dann würde ich mit Zeus eine weitere Mauer erstellen. Doppelter Typ, generisch 15 mm. Und diese Wand würde für mich stehen, lass es uns hier hinstellen, damit wir es sehen können. Meine Gipswandplatte. Sie können das also sehen, wenn ich versuchen würde, diese Ebene nach oben zu verschieben , weil diese Ebene nicht wickeln kann. Und wenn ich es versuchen würde, tut mir leid, wenn ich versuchen würde, es nach oben zu verschieben, können Sie sehen, dass ich es nicht wirklich nach oben verschieben kann. Wenn ich also meine Wand habe, die nur aus einer Schicht besteht, kann sie nur die Kerngrenze sein, also kann sie sich auspacken, und dann ist die Umhüllung nicht nutzbar Also, wenn ich das für meine Gipswandplatte verwende und mein Fenster hierher stelle Lassen Sie uns das jetzt unter Null setzen und das zusammenfügen, damit es abschneidet. Jetzt kannst du sehen , dass die Verpackung hier nichts bewirkt hat. Eigentlich. Wenn ich versuche, diese zu erstellen, zeige ich mir nur, was sie bewirken, wenn ich eine weitere Ebene anlege , die außerhalb der Kerngrenze liegt. Und lassen Sie uns diese wahrscheinlich sagen. Aber das sind sie, dieser wäre 50 mm und dieser wäre 15 mm. Damit wir es besser sehen können. Jetzt kannst du sehen, dass die Verpackung in diese Wand hineinfolgt , weil sie mit dieser Öffnung verbunden ist. Aber für die 170 mm reicht es hier nicht ganz , weil es nur innerhalb dieser Wandschicht gehen kann. Sie können also sehen, dass es sich hier so einwickelt, aber es folgt hier nicht bis zum Ende. Das ist also die Einschränkung , da Sie diese wahrscheinlich benötigen würden , um so zu folgen. Und ich weiß nicht, ob du das tatsächlich kannst. Wahrscheinlich könntest du eine Familie gründen , die sehr komplex wäre. Und du könntest das tun. Aber für mich ist es einfach zu viel Arbeit für so etwas. Und wenn Sie nur die Gipswandplatte mit einer Schicht modellieren, können Sie das nicht tun Also werde ich diesen löschen und auf 15 setzen. Schon wieder Mama. Jetzt können Sie sehen , dass es nicht das getan hat, was Sie von ihm erwarten würden. Und schließlich können wir uns ansehen, was es tut, tut. Die Terminplanung. Lass uns gehen und das auf Punkt fünf setzen. Und lassen Sie uns mit dem Wandmaterial loslegen. Los geht's mit der Note Fünf. Schauen wir uns das an. Sie können sehen, dass das Gebiet für alle gleich ist. Und lassen Sie uns überprüfen, was es mit dem Materialvolumen macht. Wenn ja, sollte es das Volumen des gemeinsamen Ziegels und der Gipswandplatte verändern gemeinsamen Ziegels und der Gipswandplatte Also lassen Sie uns die beiden nach Hause stellen, damit sie sich nicht wiederholen. Okay? Jetzt können wir also sehen, dass unser Wandmaterialabbau so aussieht Lassen Sie uns diese jetzt zwei nennen. Ich werde das und das schließen , um es Seite an Seite sehen zu können. Und mal sehen, ob sich dadurch etwas ändert. Sie können also sehen, gehen wir zu unserer üblichen Ziegelplatte als Erstes, und die Gipswandplatte ist diese Ich kann es wahrscheinlich verstecken oder es niedriger machen. Kürzer, etwa so. Sie können jetzt unsere Werte sehen und lassen Sie uns sehen, was sie bewirken. Also wenn ich jetzt zu meinem Both gehe, schauen wir uns den Break-Befehl an. Also diese Nummer und die Gipswandplatte, diese Nummer, ist sie zutreffend? Und Sie können hier sehen , dass es nichts getan hat. Es ist also eigentlich nicht in der Lage, dies auch für das Materialvolumen zu verwenden. Wenn Sie also versuchen, dies für die Lautstärke zu verwenden und sagen wir, okay, es kann zu niedrig sein. Also lass uns diese stellen. Wir haben 100 oder 195. Lass uns noch eins setzen, noch eins. Und jetzt ändern wir das so, dass es vom Host gesteuert wird. Sie können also sehen, dass es 1,82 m Kubikmeter sind. Und wenn ich diese nun ändere, sodass sie zu beiden passen, wähle die Nummer hier aus. Sie können sehen, dass es sich nicht geändert hat. Diese Änderung im Projekt hat also nichts am Materialvolumen geändert. Sie können also sehen, dass dies nur die grafische Darstellung dieses Balls ist. Es hat nichts mit der Terminplanung zu tun. Wenn Sie also versuchen würden, es für die Planung zu verwenden, können Sie das eigentlich nicht tun. Und wenn Sie es nur für die grafische Darstellung verwenden möchten , ist es nur in Chloroplasten verwendbar , da dies in diesen Schnittansichten nicht der Fall ist Für mich. Dies macht dies zu unbrauchbar, da Sie diese Art von Details normalerweise nicht in Ihren Grundrissen haben Sie haben es wie eine schematische Darstellung der Öffnungen und der Details Sie würden tatsächlich ein Detail dieser Verbindung erstellen 12. Schräge Wände: Lassen Sie uns nun über schräge Wände und konische Wände sprechen. Also werde ich zuerst über konische Wände sprechen. Wenn ich hier zu meinem Architekturwand-Tool gehe und eine Wand wie diese zeichne und sie auswähle. Sie können sehen, dass ich hier einen Instanzparameter habe , der als Querschnitt bezeichnet wird Dabei kann ich zwischen vertikal, schräg oder konisch wählen Ich werde die Ausrichtung vorerst wählen. Und ihr könnt sehen, dass ich jetzt hier einen neuen Parameter habe, der heißt Winkel von Vertikal , in den ich gehen und einfach den Wert eingeben kann, sagen wir zehn Grad. Und Sie können sehen, wenn ich zu meinem Abschnitt gehe, dass aus meiner vertikalen Definitionslinie eine schräge Wand entstanden ist aus meiner vertikalen Definitionslinie Wenn ich hier einen negativen Wert wähle, können Sie sehen, dass er in eine andere Richtung geneigt ist So erstellen Sie etwas vo in Revit. Nun gibt es einiges zu beachten, wenn es darum geht, schräge Wände zu erstellen Und das ist dieses Land, die Zahl wie die positive Richtung. Diese Zahl hängt von der Art und Weise ab, wie Sie die Wand in Revit zeichnen Nehmen wir an, ich erstelle eine neue Mauer. Ich werde mich dafür entscheiden , dass es vertikal ist. Und jetzt können wir sehen, dass, wenn ich von links nach rechts zeichne, meine Wand in eine Richtung bewegt wird. Du kannst das jetzt sehen, wenn ich meine fertige Phase hier draußen habe , du kannst sehen, dass sie quasi nach unten gezogen wird. Aber wenn ich von rechts nach links zeichne, kannst du sehen, dass es auf der anderen Seite zeichnet. Sie können dies tatsächlich ändern indem die Leertaste eingeschaltet ist. Wenn Sie die Leertaste drücken, befinden Sie sich auf derselben Seite. Aber für immer ist es innerlich, das ändert nichts an der Art und Weise, wie man die Mauer zeichnet. Nehmen wir also an, ich würde 2 V erstellen, was für mich grafisch dem gleichen Restaurant entspricht Ich gehe von links nach rechts, so. Und beim zweiten gehe ich von rechts nach links und drehe es um, sodass es dasselbe ist. Also ich habe 2 V. Dieser sieht so aus. Dieser sieht so aus. Auf der ersten Seite sehen sie also gleich aus. Sie haben die Definitions- oder Ortslinie auf derselben Seite, Außenseite oder derselben Aber der einzige Unterschied ist, wie ich sie gezeichnet habe. Also zuerst habe ich von links nach rechts gezeichnet. Also die Richtung, die Wandnormal, ist so. Und dieser ist von rechts nach links. Also die Richtung der Wühlmaus, die normale Standardeinstellung ist so Normalerweise bedeutet es nichts für dich. Aber für die sich verjüngenden oder diese schrägen Wände macht es Und auch gerne später, wenn Sie sagen wir, Dynamo benutzen werden Sie werden auch feststellen, dass diese Dinge für Sie wichtig weil die Definition oder die Normale oder die Richtung der Wand unterschiedlich ist. Schauen wir uns nun an, was es in unserem Beispiel macht. Ich habe also zwei Wände, wenn ich zu meiner Schnittansicht gehe. Okay, also der erste Ball hat hier eine Definitionslinie. Die zweite hat eine Definitionszeile oder hier die Ortszeile. Denken Sie also daran, dass diese Wand von links nach rechts verläuft. Also diese Wand, und Sie können sehen, wenn ich zu meiner Schräglage gehe und zehn Grad positiv setze, können Sie sehen, dass sie es von meiner Senkrechten nach links gelernt hat von meiner Senkrechten nach Und diese Mauer wurde von rechts nach links gezogen. Wenn ich in meiner Schnittansicht dieselbe schräge Wand nehme und nach Griechenland tendiere, können Sie sehen, dass sie sie tatsächlich von links nach rechts auswählt von links nach rechts Das liegt also nur an dem Rosa. Wie ich Devolve gezeichnet habe. Weil die positive Richtung hier immer auf der richtigen Seite ist , so habe ich sie gezeichnet. So wird es sein, das wird eine positive Richtung für diese Mauer sein. Und hier wird es diese Richtung sein , weil es wie ein normales Ding an der Wand ist. Du solltest also wissen, dass du es wahrscheinlich nicht so sehr brauchen würdest . Aber du solltest wissen, dass es nicht dasselbe ist. Wenn Sie zwei Wände haben, die auf der ersten Seite gleich aussehen, und Sie geben für beide den gleichen Wert ein. Für die Schrägstellung oder die Möglichkeit, sich die Schräglage leisten zu können, können Sie tatsächlich unterschiedliche Ergebnisse erzielen Also die Art und Weise, wie man es richtig macht, das ist ziemlich einfach. Du hast hier gerade minus zehn Grad angegeben. Und das war's. Du stehst jetzt also auf derselben Seite, aber jetzt siehst du, dass es Plus und das negativ ist Okay, schräge Wände können auch nicht nur durch den Parameter direkt verändert werden, dann schreibst du einfach hier oder tippst aber jetzt siehst du, dass es Plus und das negativ ist Okay, schräge Wände können auch nicht nur durch den Parameter direkt verändert werden , hier die Zahl ein. Aber du kannst diese blauen Punkte verwenden. Sie können es sogar wie in 3D verwenden, und Sie können es einfach grafisch machen Sie können sehen, dass ich jetzt diese Länge dieser Wand ändere , indem ich diese blaue Definition per Drag-and-Drop ändere. Okay, als Nächstes nehmen wir an, ich habe meine Wand Stellen wir es auf diese Weise wieder auf zehn Grad zurück. Und ich möchte es auf die andere Seite drehen , damit es genauso ist wie diese Wand. Also, lass uns einfach die Leertaste benutzen, um es umzudrehen. Aber wenn Sie die Leertaste benutzen, können Sie sehen, dass sie die Schräglage auf der anderen Seite nicht umgedreht hat, sondern nur die Verbundstruktur dieser Wand auf der anderen Seite der Definitionslinie umgedreht hat, die in diesem Fall hier auf dieser Fläche und diesen Außenseiten ist hier auf dieser Fläche und diesen Außenseiten Sie können also sehen, jetzt schauen Sie es sich an. Wenn ich die Leertaste drücke und die Wand umgedreht habe, wird sie um diese Ortslinie herum gespiegelt, aber nicht den Kunden Wenn ich also versuchen würde, Schulden zu verwenden oder das zu tun, muss ich meine Rolle als Ganzes um die Achse herum widerspiegeln . Oder ich kann hier einfach den negativen, nicht den negativen Wert angeben. Wenn ich das also rückgängig mache und hier minus zehn setze, kannst du sehen, dass es so aussieht. Und wenn ich es spiegele, sieht es so aus, als ob der x-Unterschied darin besteht , dass Sie sehen können, dass ich es bin, ich ändere die Definitionszeile und wenn ich jetzt die Leertaste drücke, ist es im Grunde dasselbe Also gehe ich zurück zu zehn Grad und drücke die Leertaste. Die nächste Sache mit den schrägen Wänden ist die Wandzeichnung Stellen wir uns vor, ich habe eine Mauer wie diese erstellt. Du kannst in 3D sehen, sind meine beiden schrägen Wände. Sie schließen sich an, sie schließen sich gut an. Selbst wenn ich es umdrehe, wenn ich versuche, sie so zu ändern , dass sie in eine andere Sie können sehen, dass es sich auf eine ganz nette Art zusammenschließt. Setzen wir es auf zehn zurück. Was wäre, wenn ich sagen würde, dass ich versuchen würde mein Kugelgelenkwerkzeug zu verwenden und eine andere Art von Allgelenk zu verwenden. Du siehst, dass ich mir hier nur die Knospe aussuchen kann. Beitreten. Der Meter und das Quadrat sind nicht möglich oder beinhalten nichts. Ich kann also nur diese beiden Stoßfugen verwenden. Und das ist alles. Die nächste Sache ist die Positionierung der Beilagen. Also, wenn ich so eine schräge Wand habe und wenn ich versuchen würde, mein, sagen wir, Fenster hier in diese verlängerte Kugel zu stellen sagen wir, Fenster hier in diese verlängerte Sie können sehen, dass, wenn ich es hineinlege, die Standardausrichtung vertikal ist. Sie können also sehen, dass dieses Fenster tatsächlich so ist als würde es sich wegkippen, wenn mein Sohn beteiligt ist Und wenn ich versuchen würde, das zu ändern oder wenn ich das ändern will, ist das eigentlich die Definition von Familie. Hier in den Instanzeigenschaften findest du die Ausrichtung , die entweder vertikal sein kann, was jetzt ist, oder ich kann sie so wählen, dass sie geneigt ist. Und jetzt folgen wir der Ausrichtung meiner Rolle. Es wird gehostet bei. Also, wenn ich hierher gehe, sagen wir 40 Grad. Jetzt ist es nicht in der Lage, diese beiden Wände zu verbinden. Aber Sie können sehen , dass das Fenster der Neigung dieser Wand folgt Da die Ausrichtung als schräg bezeichnet wird, gilt das Gleiche für Türen Wenn ich hier gegen die Tür gehe. So können Sie sehen, dass es jetzt vertikal ist. Wenn ich es ändere, um es auszuwählen. Du kannst sehen, dass ich jetzt meine Slanted Door hier habe. Das Letzte, woran Sie bei den geneigten Wänden denken sollten , ist , dass sie nicht das strukturanalytische Modell berechnen Wenn ich diese also als meine tragende Wand verwende, die Elemente, können Sie sehen, dass es jetzt in der Lage war , das Berechnungsmodell zu berechnen, aber es ist nur für die vertikale Wand. Und wenn ich versuchen würde, das, sagen wir, ändern, können Sie sehen, dass es immer noch nur die senkrechte Wand ist. Und wenn ich versuche, das Strukturelle rückgängig zu machen und das Strukturelle neu , können Sie sehen, dass ich immer noch diese Android-Elemente erhalte Aber jetzt können Sie sehen, dass ich eine Fehlermeldung erhalte, die besagt, dass ich die Wand nicht mit einem Berechnungsmodell zuschlagen kann , für jedes deaktivierte Berechnungsmodell zuerst Jetzt bin ich also nicht einmal in der Lage , das analytische Modell zu generieren. Ich werde es wahrscheinlich auf diesem zeigen. Sie können sehen, dass es jetzt ein analytisches Modell hat. Wenn ich es noch einmal mache, muss ich es deaktivieren. Und jetzt kann ich es nicht noch einmal auswählen. Also nur in der ersten Instanz wird ein analytisches Modell erstellt, aber beim nächsten dreimal wird es vertikal sein. Sie können sehen, dass ich kein analytisches Modell erstellen Und dieses Rosa gilt auch für schräge Wände, elliptisch gekrümmte Kugeln und konische 13. Konische Wände: Der nächste Typ ist eine konische Wand. Wenn ich zu meiner Rolle hier gehe. Nun, Sie können das sehen, wenn ich zu meinen generischen 200 mm gehe und wir das vertikal stellen. Wenn ich meine konische Rolle verwenden möchte, diesen Querschnitt, den ich verjüngen möchte, muss ich innerhalb dieser Verbundstruktur eine Schicht erstellen , die die variable Dicke hat , da es sonst nicht funktioniert Also werde ich einen neuen Typ erstellen. Nehmen wir an, es wird myogen sein, 200 mm konisch. Wenn ich nun meine variable Dicke wähle , gehen wir zurück zu diesem Thema. Sie können sehen, dass meine Parameter Konstruktionsgrafiken usw. sind. Wenn ich meine variable Dicke oder diese Schicht auswähle , ok, Sie können sehen, dass ich jetzt neue Parameter hier in meiner Typdefinition der Wand mit dieser Querschnittsdefinition habe meiner Typdefinition der , die mir den Standard-Außenwinkel angibt, den dritten Innenwinkel. Und das würden wir messen. Wir werden uns diese drei Parameter ansehen. Lassen Sie uns nun zuerst diesen Ball erstellen. Verwenden wir meine Schnittansicht , um besser sehen zu können. Obwohl. Jetzt können Sie sehen, dass ich an meine Wand gestoßen bin, hier ein Basisoffset gesetzt ist , sagen wir 500. Ich werde drei erstellen. Ich werde meinen Querschnitt so gestalten, dass er sich verjüngt. Jetzt. Jetzt wird es meine Typparameter verwenden , die in diesem Fall Null sind. Aber gehen wir zu dieser Schnittansicht. Und ich werde meinen Standard-Außenwinkel verwenden, sagen wir, zwei Grad. Wenn ich auf Anwenden klicke, kannst du sehen , dass es so etwas gemacht hat. Wenn ich zu meinem Standard-Innenwinkel gehe, Hitze auf Grad, kannst du sehen, dass es ungefähr so gemacht hat. Und das bewirkt, dass dieser Standard-Außenwinkel an der Außenseite dieser Wand gemessen wird dieser Standard-Außenwinkel an der Außenseite dieser Wand gemessen wird. Wenn ich hier Null setze , damit du sie besser sehen kannst. Sie können sehen, dass es so aussieht. Lassen Sie uns nun diese beiden konsistenten Farben verwenden. Und wenn ich gegen meine Wand treffe, kannst du sehen, dass mir diese Flip-Pfeile meine Außenseite der Wand zeigen. Sie können also sehen, dass dieser Parameter, Standard-Außenwinkel, mir die Verjüngung an diesen Außenseiten dieser Wand Wenn ich also zu meinem Standard-Innenwinkel gehe, geben wir hier zwei Grad ein. Sie können sehen, dass ich mich dadurch an meiner Innenseite der Wand verjünge Das ist also das Äußere und das Innere. Und als Nächstes wird die am Parameter gemessene Breite gemessen, wobei entweder um die Basis oder die Unterseite handeln kann. Das heißt also, dass diese Breite der Wand, die hier 200 mm beträgt, von der Struktur herrührt. Jetzt wird es oben an der Wand gemessen. Das kannst du also in meiner Sektion sehen. Wenn ich versuchen würde, diesen Ball zu messen, lassen Sie uns das ohne die Schräglage auslegen, damit ich leichter einrasten kann. Sie können sehen, dass es jetzt diese 200 mm an der Spitze dieser Wand misst . Die nächste mögliche Einstellung ist also die Basis. Lassen Sie uns das auf die Basis übertragen. Jetzt können wir sehen, dass die Oberseite tatsächlich 43 mm groß ist. Und diese Mauer hat die Basis, die hier ist, auf der Basisbeschränkung, die Ebene eins ist. Auf dieser ersten Ebene wird es also meine 200 mm messen. Sie können also sehen, dass, wenn ich hierher gehe und sie ausmesse, dies meine Breite der Wand ist. Und das Letzte ist da, der Boden. Jetzt misst es. Sie können sehen, dass es jetzt 183 mm sind. Dieser ist 25. Jetzt hier unten kannst du sehen, dass es 200 mm sind. Nehmen wir an, ich habe meine Typparameter so und ich möchte, dass und ich möchte meine Instanzparameter an meiner Wand anders sind, aber ich möchte die Typparameter nicht ändern. Ich kann das hier in der Querschnittsdefinition mit dem Parameter enable angle overrides Wenn ich darauf treffe, können Sie sehen, dass ich jetzt den Außenwinkel und den Innenwinkel überschreiben Hier in diesem Außenwinkel und Innenwinkel Positive Werte dieser Winkel. Nehmen wir an, hier, dem positiven Wert, setze ich ihn wieder auf Null. Sie können also sehen, dass es jetzt ganz 200 mm sind. Wenn ich hier zwei Grad setze, kippe ich die Oberseite der Wand zur Mitte der Wand Wenn ich hier den negativen Wert setze, sagen wir minus zwei, dann zeigt das, dass die Oberseite der Wand nach außen zeigt. So diese positiven und negativen Werte funktionieren diese positiven und negativen Werte also mit den konischen Wänden Ein positiver Wert zeigt also nach oben, zur Mitte der Wand einen negativen Wert an, wir neigen die Oberseite zur Außenseite der Wand. Dann gibt es einen Fehler , sagen wir, ich habe meine konische Wand, die diese Schicht hat, die variabel dick ist Und selbst wenn meine Schicht variabler Dicke unter Null fallen würde, würde ich eine Fehlermeldung erhalten. Lass uns das jetzt versuchen. Sagen wir so. Sie können sehen, dass es eine Mauer bilden kann , weil es sich selbst schneiden würde Und tatsächlich müsste entweder der Winkel oder die Breite der Wand geändert werden , oder Sie müssten den Kopf der Wand ändern oder modifizieren , damit sie diese Wand erstellen können Damit müssen Sie vorsichtig sein. Die nächste Sache sind Inserts. Also werde ich das mal sagen, sagen wir 2.2. Okay, ich werde das so ändern , dass es oben gemessen wird. Also so etwas wie das. Und wenn ich jetzt mein Fenster hier einfüge, kannst du nochmal sehen, was es macht. Jetzt habe ich mein Fenster vertikal. Wenn ich sie schräg an der Außenseite anlege, können Sie sehen, dass sie so geschnitten werden Oder ich kann mit dieser Länge entlang der Innenausrichtung gehen . Es wird also auf die andere Seite kippen. Wenn ich hier auch den Innenwinkel angeben würde. Sie können sehen, dass es jetzt ungefähr so ist. Auf diese Weise ändern wir die Ausrichtung der Einsätze innerhalb der konischen Wände Und das Letzte ist , dass bei den konischen Wänden Devolve, Rappen oder Delay Wrapping Wenn ich also hier hingehe und meine Ebene einfüge, legen wir diese 15 Dosen zum Wickeln ein. Und einpacken. Es fügt, sagen wir, Bälle ein. Sie können sehen, dass es nicht funktioniert, auch wenn ich den Fenstereinbau und meinen Außenwandverschluss auf 50,50 setze Fenstereinbau und meinen Außenwandverschluss auf Bei den konischen Wänden funktioniert es also nicht, wenn ich das so ändere, dass es vertikal ist Jetzt können Sie sehen, dass das Layer-Wrapping funktioniert. Aber für die Tapered-Definition funktioniert es nicht 14. Gestapelte Wände: Zweite Wände. Die Wände sind eine Art Scheidung. Wo du an deine Wände gehst. Sie können hier sehen, dass Sie einfache Wände, Vorhangfassaden und gestapelte Wände haben , die dick sind Die Wand besteht im Grunde zwei übereinander gestapelten Grundwänden Oder sie können mehr von zwei von ihnen sein. Und lassen Sie uns diesen verwenden, der hier ist. Wenn ich zu meiner Schnittansicht gehe und diese auf Medium ändere, können Sie sehen, dass sie ungefähr so aussieht. Das ist also die Art der Mauer, die handhabbar ist. Wenn ich zu meinem Bearbeitungstyp gehe, siehst du, dass ich hier nur eine Struktur habe. Wenn ich auf Bearbeiten klicke, kannst du sehen, dass dieser Ball aus zwei Arten von Wänden besteht, nämlich dem äußeren Ziegelstein auf Metallwert und dem äußeren Block auf Metallwert. Du kannst hier sehen, dass ich diese eine Art von Rolle und diese andere Art von Krieg habe . Und hier habe ich einen Hass. Lassen Sie uns das auf 1.000 setzen. Und hier habe ich eine Variable. Das versucht mir zu sagen, dass es die ganze Zeit 1.000 sein werden. Und dieser wird je nach Höhe der Wand im Inneren meiner Projekte variabel sein . Nehmen wir also an, dass mein Ziel eine Höhe von 3.000 mm sein wird. Dieser wird 3.000 bis 1.000, 2.000 mm sein. Wenn es 2.000 mm sind, sind es 2000 bis 1.000 Es werden also 1.000 sein. Du siehst, das ist alles für meinen Stickball. Als Nächstes werden Sie feststellen, wenn ich zu meiner 3D-Ansicht gehe und diese auswähle, können Sie sehen, dass es zum Beispiel Parameter nicht viele Parameter gibt. Die meisten von ihnen sind tatsächlich ausgegraut. Sie können also sehen, dass es eigentlich keinen Befehl oder Mark oder so gibt. Das sagt mir also , dass es wirklich schwierig ist, ich mag es, irgendwie in der Lage zu sein, diese Mauer zu markieren, sie planen zu können. Und das liegt daran, dass Sie tatsächlich nicht in der Lage sind , gestapelte Abstimmungen zu planen Sie können nur die einzelnen Grundwände planen, die diesen Technologieball ausmachen Also, wenn ich nach meinem Zeitplan gehe, Mengen, meine Wände, und ich werde mich für meine Familie und den Typ entscheiden. Ich werde das nach Familie und Typ ordnen. Sie können sehen, dass ich die grundlegenden Wände planen konnte, aber es gibt nichts Besseres als Stickball Was das eigentlich bedeutet, ist dass sie die separaten Wände nicht benutzt haben, denen mein Stickball entsteht Ich kann sie also auswählen, wenn ich meinen Typ treffe. Jetzt wähle ich die Basiswand aus, die Teil der Standardwand ist. Und das können Sie hier zum Beispiel bei den Parametern sehen. Jetzt, da es Teil des Stickballs ist, habe ich nur noch Raumbegrenzung und strukturelle Nutzung Sie können sehen, dass alle anderen ausgegraut sind. Also für mich, wenn ich versuchen würde, diese Mauer zu unterscheiden, sagen wir diese. Und ich werde versuchen, es zu filtern. Sie können sehen, dass ich hier keine Markierungen oder Kommentare hinterlassen kann. Ich kann also nicht nur diesen Band filtern, meinen Zeitplan. Das macht dieses Tool für mich unbrauchbar. Und ich müsste hierher gehen, rechten Maustaste klicken und mit der Trennung fortfahren, wodurch dieses Lehrbuch in konstituierende Wände zerfällt Und jetzt kannst du sehen, dass es wie jedes andere ist. Ich kann also meine Kommentare markieren usw. verwenden , um sie filtern und verwenden zu können. Es gibt keine zwei. Ich würde diesen Tresor gerne wieder zusammen Es kann nur so sein, dass wenn es einmal getrennt ist, es zerbrochen wird. Also wenn ich jetzt zurückgehe, um gestapelt zu werden. Es sieht also so aus, diese Sache, die Sie nicht planen können, ist, und dann haben Sie die eingeschränkte Verwendung von Instanzparametern, was das für mich zu unbrauchbar macht Denn in späteren Phasen der Projekte, wenn Sie eine Terminplanung durchführen müssen, müssen Sie in der Lage sein, diese zu planen. Für mich ist dieser Teig also wahrscheinlich in den frühen Phasen des Designs nützlich, aber in den späteren Phasen sollte man ihn immer gerne zerbrechen oder einfach separat modellieren. Auf dieser Technologie basiert nur eine Art von Wänden, die zusammengestapelt werden können Also werde ich versuchen, hier an der Fassade zu kleben. Ich könnte das nicht tun. Diese technische Blase versucht, Ihnen die Möglichkeit zu geben , eine Wandkomposition zu erstellen , die im vertikalen Profil eine unterschiedliche Dicke und unterschiedliche Definition hat. Das Letzte, was wir uns ansehen werden , sind Inserts. Nehmen wir an, ich würde die Tür hier so einfügen. Jetzt kannst du sehen, dass es eingefügt ist, aber eigentlich habe ich hier eine Lücke. Was ich also tun kann, um dies zu ändern , ist, einen primären Host auszuwählen, genauso wie wir es in einem früheren Beispiel getan haben. Sie können sehen, dass jetzt diese Wand der Hauptträger für diese Tür ist. Und ich hätte gerne meinen Hauptwirt, diese obere Wand. Also würde ich die Tür auswählen, den primären Host und einfach den oberen Teil auswählen. Und jetzt können Sie sehen, dass es den Weg ebnet. Ich will es 15. Bonusabschnitt - zusätzliche Tipps: Jetzt schauen wir uns die Wand an, zusätzliche Tipps. Die erste ist also die Optionsleiste, was hier das Ding ist. Wenn ich zu meinem Tavo-Architektur-Tool gehe, wird diese grünliche Linie oder die Zeile hier Optionsleiste genannt Es ist im Grunde für alle Tools gleich. Du findest hier verschiedene und manchmal wirklich nützliche Einstellungen. Lassen Sie uns also die Einstellungen hier schütteln. Die erste ist die Höhe oder Tiefe. Sie können wählen, ob die Wand wie mit dem Hass gezeichnet wird , von unten nach oben oder mit der Tiefe von oben nach unten, dann gibt es eine obere Beschränkung, den Versatz und die Positionslinie. Ich würde das sowohl als Mittellinie, Verkettung, Versatz, Radius als auch als Verbindungsstatus bezeichnen . Wir haben in den vorherigen Abschnitten gezeigt , was es bewirkt Wenn Sie also so vorgehen, können Sie sehen, dass es zusammengeführt wird. Wenn Sie den Beitritt nicht zulassen, werden Sie nicht automatisch beitreten Das nächste Ding ist also diese Kette in Rosa. Wenn es ausgewählt ist, können Sie sehen, dass ich Wände erstelle. Und wenn ich damit weitermache, bin ich verbunden und es ist als würde ich mit jedem Klick immer noch neue Wände erstellen. Wenn ich diese Kette deaktiviere, können Sie sehen, dass ich mit einem Klick, einem zweiten Klick eine Wand erstelle mit einem Klick, einem zweiten Klick eine Wand Jetzt geht es nicht weiter. Ich muss erneut klicken, um zu beginnen und zu beenden. Also jede Wand, die ich erstellen muss, mit Anfang und Ende, Anfang und Ende. Das ist also die Kette. Der Offset gibt Ihnen die Möglichkeit , genau nach innen versetzt zu werden, wie Sie die Wand erstellen. Geben wir hier also 1.000 mm Offset ein. Und nehmen wir an, ich möchte eine Mauer bauen. Wir haben es einfach um 1.000 mm von dieser Wand entfernt. Sie können also sehen, dass ich bereits im Entstehungsprozess hier einen Offset wie diesen erstellen kann. Die nächste Sache ist der Radius. Das heißt, wenn ich eine Kette von Wänden erstelle, sagen wir so. Und ich habe hier den Radius angegeben. Und ich werde mich für eine Wand und die zweite Wand entscheiden. Sie können sehen, dass dadurch automatisch der Phyllit dieser beiden Ziele entsteht Ich, mit einem Radius von 1.000 mm. Jedes Mal, wenn ich, erstelle ich diese Wände. Dies ist die Optionsleiste mit dem Bowl Tool und sie sind dort ziemlich nützliche Dinge. Als nächstes möchte ich mir die strukturellen Eigenschaften der Mauer ansehen . Nehmen wir an, ich werde hier eine weitere Wand erstellen , diese. Und wenn ich hineinzoome, würde ich hier zu meiner 3D-Ansicht wechseln. Also ich habe eine Mauer wie diese. Und wenn ich hier meinen Parameter wähle, Struktur B, ja. Sie können sehen, dass ich einen anderen Parameter erhalte, um das analytische Modell wieder als Ja- oder Nein-Parameter zu verwenden. Das passiert, wenn ich den Strukturparameter in meiner Wand überprüfe den Strukturparameter in und das analytische Modell aktiviert habe. Ihr könnt das jetzt in meiner 3D-Ansicht sehen, weil ich hier unter den analytischen Modellkategorien vielleicht analytische Wände eingezeichnet habe. kannst du sehen, wenn ich meine modale Wand verstecke , die ich hier habe, meine analytische Wand also diese Struktur des Parlaments auf Ja gestellt ist, kann ich mein analytisches Modell berechnen oder ich kann es ausschalten, indem ich darauf klicke. Ich möchte kein analytisches Modell für die Struktur aller berechnen . Sie können kein Berechnungsmodell für nichttragende Wände berechnen Sie können sehen, dass dies automatisch auf Nein gesetzt wird, und Sie können dies nicht ändern. Aber wenn Sie Structural verwenden, können Sie es einschalten. Das heißt also, wenn Sie tragende Wände in Ihrem Modell haben tragende Wände in Ihrem Modell diese verwenden und Sie über ein analytisches Modell verfügen. Es wird einen weiteren Teil des Modells erstellen , den es berechnen und verarbeiten muss. Wenn Sie das Berechnungsmodell also nicht für irgendwelche Zwecke verwenden , würde ich Ihnen empfehlen, es auszuschalten da es Ihr Modell beschleunigt. Und ich persönlich habe bei großen Projekten die Erfahrung gemacht , dass wir dieses analytische Modell eingestellt hatten, ja. Und als ich etwas mit tragenden Wänden machen wollte, hat es lange gedauert, alles neu zu berechnen Und wir erhielten sogar den Fehler, dass uns das analytische Modell Probleme bereitete. Also haben wir es einfach für das gesamte Projekt abgeschaltet , weil unsere Statiker dieses analytische Modell für nichts verwenden. Die nächste Sache ist der Affiliate von 2 v. Nehmen wir an, ich habe eine Wand wie diese und eine weitere wie diese. Und jetzt möchte ich diese beiden Stimmen herausziehen, sodass sie wie diese mit dem 1.000-Millimeter-Radius Wenn ich also versuchen würde, hier mein Trimmwerkzeug zu benutzen, dieses hier , dann kann man sehen, dass es immer nur zwei Ecken träumt. Also würde ich mir eine Ecke holen. Das ist also kein gewünschtes Verhalten für mich. Wenn ich also ein Fülllicht wie innerhalb des Wandtools erstellen möchte , wenn du ein Abstimmungstool erstellst, findest du hier dieses Ding namens Fill at Art. Und hier kann ich meinen Radius auf 1.000 setzen. Und jetzt wähle ich zuerst die zweite Wand aus. Und Sie können sehen , dass es eine Füllung zwischen den Tools geschaffen hat . Es ist etwas unintuitiv , dass es sich nicht um ein Werkzeug handelt, wie ein Trimmwerkzeug oder ein Füllwerkzeug, sondern dass Sie innerhalb des Werkzeugs zur Wanderstellung die Füllung bei Bogen auswählen, um dies tun zu können Okay, als Nächstes geht es um das Einbetten von allem. Stellen wir uns vor, ich habe eine Mauer wie diese. Ich würde hier eine andere Rolle schaffen. Lass uns das erstellen. Mach so eine Pause. Jetzt können Sie sehen, dass ich eine Warnung erhalte dass sich hervorgehobene Balken überlappen Wenn ich zu meiner 3D-Ansicht gehe, können Sie sehen, dass es ungefähr so aussieht. Ich würde einen niedrigeren Wert wählen, sagen wir auf 2.000. Mm. Ich habe so etwas. Wenn ich nun die Wand bewege, können Sie sehen, dass sie sich getrennt bewegt und diese Wand sich so verhält , als ob sich diese beiden Tore wie zwei separate Bälle verhalten Wenn ich diesen Ball in diesen Ball einbetten möchte, sollte ich mein hier unter dem an meinen Schnitt modifizierten Tool verwenden Und ich schneide einfach eine Reihe von einer anderen ab. Und jetzt kannst du sehen , dass es sich tatsächlich von der Wand aus öffnet. Also hier, wenn ich von dieser Seite gehe, können Sie sehen, dass in diese Wand eine Öffnung geschnitten wird. Das wird diese Mauer durchtrennt. Und jetzt sind diese beiden Wände eingebettet, oder besser gesagt, diese kleine Rolle ist in diese größere Mauer eingebettet. Das bedeutet, dass sich diese Mauer jetzt wie eine Einlage in diesen Krieg verhält Also im Grunde wie die Tür. Und das heißt, wenn ich diesen Ball jetzt bewege oder ihn drehe, kann man sehen, dass er tatsächlich die Beziehung herstellt und er sich mit meiner Wand bewegt, wie mit meinem Gastball. Das ist also Code , dass diese Wand in diese an der Wand eingebettet ist . Okay, das nächste Ding heißt die raumbegrenzende Eigenschaft der Wand Wenn ja, stellen wir uns eine Situation wie diese vor. Und das wäre, sagen wir, die 90 mm große Ziegelmauer. Und ich würde mein Zimmer hier hinzufügen. Jetzt können Sie also sehen , dass dieser Raum von den Wänden aus berechnet wird. Und diese Wand gilt als raumbegrenzend für mein Zimmer Der Raum trifft diesen Teil des Raums also nicht wirklich oder erreicht ihn nicht. Aber nehmen wir an, diese Mauer ist für mich keine runde Begrenzungsmauer, sondern das ist nur eine Art Trennwand Und ich möchte , dass mein Zimmer ganz innerhalb dieser Außenwände liegt. Ich kann einfach herkommen und überprüfen, ob das Grundstück, das das Zimmer begrenzt, Nr. 1 ist. Und jetzt können Sie sehen, dass mein Zimmer diese Abstimmung nicht als uneingeschränkt betrachtet. Es erstreckt sich also ganz in den Raum hinein, wie ich es will. Die nächste interessante Sache ist , dass Wände, die bis zu 2 m hoch sind, in Ihrem Grundriss nicht als geschnitten angezeigt werden nicht als geschnitten angezeigt , obwohl sie geschnitten werden. Also würde ich diese Wand einfach als unzusammenhängende Wand erstellen. Gehen wir zu 2.000 mm. Und ich würde hier meine Schnittansicht erstellen. Ich würde nicht zu dieser Schnittansicht gehen. Lassen Sie uns dies nun auf konsistente Farben ändern. Das ist also mein Level eins. Hier kannst du sehen, dass ich in meiner ersten Ebene, innerhalb des Sichtbereichs, meine oberste Ebene habe, 1.200 mm Also hier in diesem Abschnitt kannst du sehen, ob ich etwa 1.200 nehme, das ist mein Katzenflugzeug Sie können also sehen, dass dieser Ball geschnitten wird. Wenn ich es auf 1.500 setze, können Sie sehen, dass es geschnitten wird, also sollte es in meinem Grundriss als Katze angezeigt werden . Aber wenn ich meine dünnen Linien verwende und hier einfach zoome, können Sie sehen, dass es jetzt in Projektion angezeigt wird. Das würde ich dir in neuen Kacheln zeigen. Damit du das besser sehen kannst. Dieser ist jetzt in Produktion, obwohl er gekürzt wurde. Und wenn ich das auf 2.000 mm verschiebe, können Sie sehen, dass sich meine Darstellung der Welt verändert und jetzt projiziert sie mit dem Linienstil und nicht mehr mit dem Stil der Produktionslinie Wenn ich das auf 1.999 mm beziffere, können Sie sehen, dass es das jetzt ist, wieder in der Projektion Ich werde diese beiden 2000er zeigen, wie es sein sollte, also geschnitten werden Das ist also eine Einschränkung oder ein Beutel Kaninchen, der absichtlich dort hingestellt wird. Ich weiß eigentlich nicht warum. Wenn Sie jedoch eine Wand verwenden , deren obere Beschränkung nicht miteinander verbunden ist und die Wandhöhe weniger als 2.000 mm beträgt Es wird in Ihrem Grundriss als Projektion angezeigt, obwohl es gerade geschnitten wird. Der Weg, dies zu überwinden, ist, wenn Sie so etwas verwenden müssen und Ihre Stimme zeigen müssen , damit sie gekürzt wird. Sie sollten die obere Beschränkung verwenden, um die Verbindung nicht zu trennen, aber lassen Sie uns sie hier formulieren, die Beschränkung bis zur ersten Ebene, sodass es sich um dieselbe Ebene handelt und den oberen Offset verwenden Wenn ich hier also 1.500 verwende, können Sie jetzt sehen, dass es geschnitten gezeigt wird , wie es sein sollte. Und das liegt nur daran , dass ich die oberste Einschränkung verwendet habe , diese Einschränkung. Wenn ich das wieder auf unconnected ändere, können Sie sehen, dass es jetzt in der Projektion ist Das ist also der Weg, um dieses Ding zu überwinden. Beschränken Sie einfach die Wand. Die nächste Sache ist mit den Wänden. Und das heißt, stellen wir uns vor, dass ich meine Wand hier habe und die Zehn ankreuze. Wenn ich diesen Ball nun mit dem Befehl Verschieben bewege, wie beim normalen Befehl, können Sie sehen, dass die Markierung immer noch hier verbleibt. Aber was ich herausgefunden habe, ist, dass, wenn ich mein Leid mit diesem Join hierher verschiebe, es auswählen muss, was manchmal getan werden muss Was es bewirkt, ist, dass es Ihre Spuren tatsächlich entfernt. Sie können sehen, dass ich jetzt nichts hier habe und zehn erreicht habe. Wenn Sie Ihre Markierung für etwas oder einige Parameter verwenden , sollten Sie sich dessen bewusst sein. Weil es mir bei meinen Projekten passiert ist, dass ich meine Wände mit der digitalen Version verschoben habe, und das hat mein Ziel erreicht und ich dachte, was passiert? Das ist also ein Schnäppchenkaninchen. Du solltest dir dessen bewusst sein. Das nächste Ding. Ich schalte jetzt meine dünnen Schichten aus. Als nächstes geht es um das Verbinden von Wänden. Obwohl. Wenn ich eine Mauer habe und ich habe sie, lassen Sie uns das einzelne Fleisch, das Sie hier anbetet, hierher stellen. Und ich erstelle eine weitere Wand, sagen wir mal so hier. Und ich möchte diese Öffnung auch von dieser Wand abschneiden. Wahrscheinlich wissen Sie schon so etwas oder wir haben schon einmal darüber gesprochen, dass, wenn ich sie jetzt zusammenfüge, Sie sehen können, dass es die Öffnung von der Verbindungswand abschneidet. Aber was du wahrscheinlich nicht weißt oder vielleicht weißt du nicht. Das wusste ich nicht. Gibt es eine Entfernungsbeschränkung? Diese Wühlmaus muss nicht benachbart sein oder sich nicht berühren Wenn ich hier also die Dimension angebe, gibt es einen Schwellenwert von 6 Zoll, was ungefähr 152,4 mm entspricht Also haben wir das auf 153 gesetzt. Und ich habe versucht, diese beiden Wände zu verbinden. Jetzt kannst du sehen, dass ich verstanden habe , dass sie sich nicht kreuzen Aber wenn ich das jetzt auf 152 mm verschiebe. Also bin ich jetzt innerhalb dieser Schwelle. Und ich verbinde diese beiden Vokale miteinander. Sie können sehen, dass es aufgrund dieser Tür in dieser Schüssel tatsächlich die Öffnung von dieser Wand abgeschnitten hat, weil diese beiden Wände jetzt als miteinander verbunden betrachtet werden, obwohl sie eigentlich getrennt sind. Wenn wir bei diesem Beispiel bleiben, haben Sie hier eine vertraute Tür, die jetzt gut schneidet. Aber ich habe auch einige Familien gesehen. Wir in unseren Projekten haben Familien wie diese. Und wenn Sie sie platzieren, können Sie so etwas sehen , dass die Mauer gerade durchtrennt wird, aber sie wird nicht vollständig durchtrennt. Also, was passiert hier? Der Grund dafür ist, dass innerhalb der Türfamilie, wenn ich hier in diese Familie gehe und zu meinen Höhen gehe und ich auswähle, indem ich hier auf die Tabulatortaste drücke, können Sie sehen, dass ich meine erste Katze hier habe Das Öffnen der Tür innerhalb dieser Tür erfolgt also mit diesem Öffnungswerkzeug hier. Dieses Öffnungswerkzeug schneidet also im Grunde alles ab , was es braucht. Aber wenn ich jetzt hier in diese Familie gehe, die ich nur zum Shoppen gegründet habe. Und ich mache das Gleiche. Sie können das jetzt tatsächlich hier in 3D sehen, wenn ich mit der Maus herumfalle, dieser eine Notiz mit dem öffnenden Schnittwerkzeug geschnitten wird Die Leere in diesem Vertrauten schneidet meine Wand. Und wenn ich hier zu meiner Referenzebene gehe, kannst du sehen, dass die Ausdehnung dieser Leere von diesem X, X-Parameter bestimmt wird , der auf diese Referenzlinie gesetzt ist. Deshalb habe ich auch hier eine symbolische Linie gesetzt, damit Sie den Grundriss sehen können. Hier kannst du sehen, dass das jetzt quasi die Grenze meiner Leere innerhalb dieser Familie ist. Und Sie können sehen, dass, wenn ich das auf, sagen wir 250, verschiebe , es mehr kürzt. Und wenn ich es verschiebe, kann ich es auch mit diesen Shape-Handlern verschieben Wenn ich es also nach draußen bringe, schneidet es nicht alles ab. Wenn ich es ganz durchschiebe, kannst du sehen, dass es jetzt ganz durchschneidet , wie bei den ersten beiden. Wenn Ihnen also so etwas passiert, dass Ihre Familien nur einen Teil der gemeinsamen VO abschneiden, besteht eine Wahrscheinlichkeit von fast 100 Personen dass in dieser Familie eine Lücke besteht, dass diese Familie nicht lang genug ist , um beide Wände zu durchtrennen. Okay, als Nächstes geht es darum, die Wände auf der Linienkette oder der Referenzkette zu platzieren die Wände auf der Linienkette . Nehmen wir an, ich bin gegen meine Wand gefahren. Ich benutze mein Big Lines Tool. Jetzt kannst du sehen, dass ich nur diesen auswähle. Aber wenn ich die Tabulatortaste drücke, kann ich tatsächlich alle Linienketten auswählen. Und jetzt können Sie sehen , dass ich alle Wände auf einmal erstellen konnte . Das ist also wie der Beschleunigungstrick, dem Sie etwas Zeit sparen können Als nächstes geht es darum, Wände horizontal zu teilen. Ich werde hier eine weitere Mauer erstellen. Und die Schnittansicht hier. Ich würde das so kürzer fassen. Gehen wir zur Schnittansicht. Ich werde sie größer machen, etwa so. Wenn du die Wand teilen musst, nicht vertikal wie hier, sondern so horizontal, was passiert, sagen wir, stellen wir uns vor, ich lasse diesen Ball quasi durch drei oder vier Stockwerke gehen. Und später muss ich das so zuschneiden , dass es eine Wand am Kopf eines Stockwerks ist. Wenn ich das jetzt horizontal aufteile, kannst du sehen, dass diese beiden Vokale automatisch miteinander verbunden sollte ich auch sein, solltest du dir bewusst sein. Weil ich das nicht wusste , als ich das gemacht habe. Und wenn ich dann meine Parameter ändere, sagen wir, dass meine Basisbeschränkung hier zwischen dem Level und Null liegt. Es hat sich verändert, aber du kannst sehen, dass es auch die anderen Wände verändert hat , weil sie miteinander verbunden waren. Also ich wollte es eigentlich nicht so haben, nachdem ich das erstellt habe, ich muss es freischalten. Und das können Sie mit diesem Tool hier tun, das als Reveal Constraints bezeichnet wird. Und hier kannst du jetzt sehen, dass diese gestrichelte Linie und diese Linie meine Einschränkungen sind Also kann ich sie einfach auswählen, entsperren, diesen auswählen und protokollieren und diesen Modus verlassen. Und wenn ich jetzt diesen Parameter ändere und ihn auf Stufe zwei setze , sagen wir -200 Jetzt können wir sehen, dass sich diese Tools wie separate Vokale verhalten Wenn Sie also horizontal schreiben, werden sie automatisch zusammen protokolliert. Okay, als Nächstes geht es um die Terminplanung und darum, wie Kugelgelenke die Planung beeinflussen. Wir werden uns das hier in diesem Beispiel ansehen. Also ich würde diese auf 2.000 mm setzen und lassen Sie uns hier 3.000,3 Ich werde 101 wählen und dieser wird 102 sein. Ich nehme das für dich , damit du es sehen kannst. Also lass mich diese Familien einfach schließen. Ich habe meinen ersten Ball, der 101 ist, und meine zweite Reihe, die 102 ist. Lassen Sie uns den Zeitplan erstellen. Ich werde hier meine Markierung setzen, meine Länge, meine Fläche und mein Volumen. Und fühlen Sie sich einfach fit und beginnen Sie mit zehn. Also ich habe so etwas. Meine Fläche und Lautstärke ändere ich hier auf zwei Dezimalstellen So etwas wie das hier. Und lassen Sie uns View-Kacheln verwenden. Okay, jetzt kannst du sehen , dass ich meine zwei Wände habe. Beide haben eine Länge von 3.000 mm und sie haben eine Höhe von 2.000 mm. Sie sollten mir also beide eine Fläche von 6 m² und das gleiche Volumen geben Fläche von 6 m² und das gleiche Volumen Aber Sie können sehen, dass mir diese Wand tatsächlich mehr Fläche und mehr Volumen gibt. Und dieser gibt mir eine geringere Fläche, eine geringere Lautstärke. Und das liegt daran, dass die Länge dieser Mauer berechnet wird. Die Standortlinie. In diesem Beispiel an der Mittellinie der Wand können Sie anhand dieser temporären Bemaßung sehen , dass die Länge dieser Wand von hier aus berechnet wird , von diesem blauen Punkt aus. Aber dieser blaue Punkt , der 3.000 mm ist, ist dieselbe Länge dieser Wand wie der blaue Punkt mit 3.000 mm Punkt. Die Fläche und das Volumen werden daraus jedoch nicht berechnet. Sie werden tatsächlich aus dem Tresor berechnet , wenn ich diesen Tresor auswähle, können Sie sehen, dass er jetzt bläulich ist Und Sie können das Innere dieses Kugelgelenks sehen, das alles gemacht hat, ob der gesamte Teil dieses Kugelgelenks jetzt als Teil dieser Wand betrachtet wird . Aus diesem Grund sind die Fläche und das Volumen höher als hier. Denn hier wird es so berechnet. Es ist also 3.100 mal 2.000 mm, was 6,2 ist, und das Volumen beträgt 1,24 Und dieser bekommt 2.900 mal zwei, was 5,8 ist. Und die Lautstärke ist so. Du kannst das also sehen, wenn ich mein Wall Joins Tool verwende, jetzt hier auf diesem Join. Und ich würde mit meinem Bud-Join gehen und ich werde das einfach ändern. Schauen Sie sich diese Zahlen hier an. Dass, wenn ich es ändere, sie sich mit dem Kugelgelenk ändern. Sie können sehen, dass sich die Art und Weise, wie Scheidungen zusammengeführt werden, tatsächlich auf mich, mein Gebiet und meine Volumenberechnungen auswirkt . Und das liegt daran, dass dieser Mauer in dieser Verbindung jetzt wird Vorrang vor dieser Mauer eingeräumt und sie so rechnen Es gibt eine Möglichkeit, den gleichen Wert für Fläche und Volumen dieser beiden Wände zu erhalten . Und das, indem Sie hier nicht den Bud-Join, sondern den Meter-Join verwenden. Und jetzt können Sie sehen , dass diese beiden Wände das gleiche Volumen und die gleiche Fläche haben. Das Interessante ist, dass die Fläche nicht mit diesen 3.000 mm berechnet wird , sondern mit diesen 3.000 mm und 100 mm , also wenn Sie sie ausgewählt haben, können Sie sehen, dass die Fläche jetzt tatsächlich auf der Außenseite berechnet wird, bis hier. Das Gleiche gilt für diesen. So wirken sich die Fugen also auf die Flächen- und Volumenberechnungen Ihrer Wände aus. Okay, das nächste ist, lass uns hier weitermachen. Ich würde hier eine Referenzebene erstellen. Und lassen Sie uns hier eine Namenswand aufstellen. Lassen Sie uns eine Schnittansicht erstellen. Gehe zu diesem Abschnitt. Jetzt. Ich weiß, dass ich in einigen Projekten auf diese gestoßen bin , dass ich an eine Wand gestoßen bin, die als Modell vor Ort erstellt wurde Ich kann das jedem nur empfehlen, da die Planungszwecke und die Parametrierung sehr begrenzt sind. Aber in einem Projekt sind wir gegen eine Mauer wie diese gestoßen. Und es wurde als Extrusion erstellt. Ich wähle meine Referenzebenenwand. Und stellen wir uns vor, ich habe so etwas Verrücktes. Okay? In meinem ersten Level wäre es nichts dergleichen. Fertig stellen. Ich würde hier die Marke mit 103 angeben. Sie können also sehen, dass es eigentlich keine Länge gibt. Es gibt Fläche und Volumen. Das Volumen wird korrekt berechnet. Sie können sehen, dass es sich verändert, wenn ich es verschiebe, aber der Bereich bleibt tatsächlich gleich. Und der Grund ist, dass hier in diesem Beispiel der Extrusion der Wand die Fläche nicht berechnet wird, wie wenn ich diese Wand von dieser Seite aus betrachte Lassen Sie uns das in etwa so zusammenfassen. Gehe zu Ansicht. Es wird also nicht anhand dieser Betrachtungsweise von dieser Höhe aus berechnet, sondern es wird tatsächlich anhand Ihrer Skizze berechnet. Also hier, wenn ich zu meinem Bearbeitungsort gehe und zu meiner Extrusionsskizze gehe , ist das meine Skizze Also, wenn ich einfach dieses Finish kopiere und ich eine Feldregion Fertig erstellen würde eine Feldregion . Sie können sehen, dass die umstrittene Region eine Fläche von 10,43 hat, was der Fläche entspricht, auf der meine Mauer gekehrt wurde. Sie können also sehen, dass die Fläche dieses Dings anhand dieses Profils berechnet wird und nicht anhand des Aussehens, wie Sie es bei einem anderen Typ erwarten würden. Diese Wand wird also nicht aus Aussehens, wie Sie es bei einem anderen Typ erwarten würden Diese Wand wird also nicht der Fläche des Schnitts, des Querschnitts berechnet , sondern aus der Ansicht an der Seite der Wand, was nicht dasselbe ist oder was nicht 16. Schlussbemerkung: Ich möchte mich bei Ihnen dafür bedanken dass Sie den ganzen Kurs überstanden haben. Ich hoffe, Sie haben die hier bereitgestellten Informationen als nützlich empfunden. Wir haben über die Ortslinie sowohl beim Anhängen als auch beim Bearbeiten von Kriegsprofilen gesprochen , über Einsätze und Kugelgelenke Wir haben uns beide Sweeps, Enthüllungen und die Verbundstruktur angesehen Wir haben über vertikale Strukturabstimmungen und Layer-Wrapping gesprochen . Schließlich haben wir uns schräge, konische und gestapelte Schalen angesehen und gestapelte Und ich habe dir ein paar zusätzliche Tipps zum Walzer gegeben. Fühlen Sie sich frei, eine Bewertung oder einen Befehl zu hinterlassen. Und wenn du denkst, dass dieser Kurs jemandem helfen könnte, den du kennst, teile ihn einfach. Meinen Empfehlungslink zu diesem Kurs findest du in der Beschreibung. Ich ermutige Sie, sich auch meine anderen Klassen anzusehen.
