1. 1 Einführung:

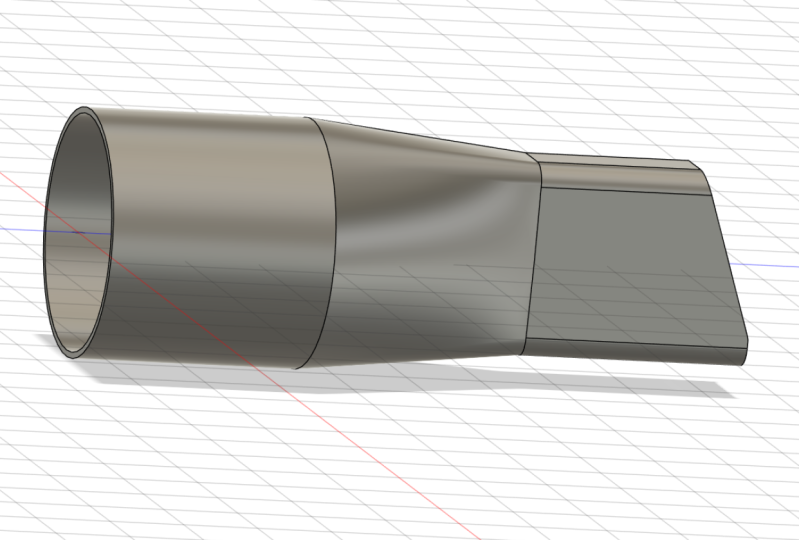

2. 2 Skizze und Extrudieren: Lasst uns weitermachen und ein Vakuum entwerfen. Nazal. Also hier ist die Düse wird erstellt, um Ihnen eine Vorstellung davon zu geben, wie es aussehen wird wenn wir fertig sind. Und auf den ersten Blick können
Sie sich das ansehen und denken, Wow, das sieht aus wie ein ziemlich komplexer entworfen, vor allem dieser Teil hier, der verbindet, sind bestimmte Zylinder an der Spitze unserer Düse hier Ähm, , aber es ist eigentlich ziemlich einfach, und ich zeige dir, wie einfach es ist, Infusion 3 60 zu machen, also springen wir gleich rein. Wir fangen mit dem Design an. Also lassen Sie uns gehen, um Datei in den Entwurf und erstellen Sie eine neue Skizze, indem Sie einfach fangen erstellt fangen fangen und wir werden unsere X y Platte wählen. Wir werden mit einem Kreis direkt am Ursprung beginnen, so dass er für Kreis sehen hatte und wird diesem
einen Durchmesser von 31,2 Millimetern geben . Jetzt habe ich 31.2 gewählt, weil das mir den Durchmesser geben wird. Ich muss mir eine Reibung mit dem Schlauch geben, den ich auf meinem Vakuum verwende. Vielleicht musst du deine messen und sehen, was für dich funktionieren wird. Also gehen wir voran und extrudieren dies aus, indem wir zuerst zu stoppen fangen und in schlagen Sie für Extrude Auswahl unseres Profils. Jetzt ziehen wir das nach oben und geben ihm die Erwähnung von 30 Millimetern. Als nächstes möchte
ich ein Rechteck erstellen, aber ich möchte es nicht beim Tippen meines Zylinders erstellen Eigentlich wollte einen guten Abstand
davon erstellt haben . Also muss ich voran gehen und irgendwo hier oben ein Flugzeug erstellen und das verwenden, um mein
Rechteck zu erstellen . Also werde ich damit beginnen, Versatzebene und Versatzebene zu konstruieren. Lasst uns weitermachen und ein Flugzeug entwerfen, das von einer Startebene versetzt ist. Also wähle ich die Oberseite des Zylinders als meine Startebene aus. Und wie Sie sehen können, bekomme
ich meinen Pfeil hoch und ich kann ihn überall platzieren, wo ich möchte, und ich werde weitergehen und Ah antworten, Dimension von 30 Millimetern. Jetzt kann ich fortfahren und zur Skizze gehen, Skizze erstellen und diese Ebene auswählen, um meine Skizze zu erstellen. Also lasst uns voran gehen und das wählen. Und ich hatte die Leiche eingeschaltet, damit Sie meine Zylinder dort sehen können, damit ich sie als Referenz verwenden konnte . Also werde ich voran gehen und zoomen, und wir werden voran gehen und wählen Fang Rechteck Mitte Rechteck. Und ich werde denselben Ursprung verwenden, um mein Mittelrechteck zu erstellen. Und ich werde diesem eine Dimension von 24 von 10 geben und hatte als nächstes Antwort. Ich wollte, dass dieses Rechteck eine kleine,
äh, äh, mo-Kurve an den Enden hier hat. Also werde ich voran gehen und Schuhe, füllen Sie es und geben Sie ihm einfach eine Fillip an jeder Ecke. Also lasst uns weitermachen, und ich werde das wählen und das, es saß zwei Millimeter, also das ist, was ich tun will. Ähm, wenn er das
auch hingehen würde, und ich werde dasselbe tun,
was jede der vier Ecken ist. Also werde ich einfach jede entsprechende Zeile auswählen. Und nach dem letzten werde
ich voran gehen und Enter drücken,
Okay, Okay, jetzt können wir zu Stopps fangen gehen, und wir können genau sehen, was wir getan haben. Da ist unsere Skizze, auf der wir oben auf dieser Versatzebene erstellt haben. Wir können sehen, dass es 30 Millimeter von diesem Zylinder versetzt ist, also werde ich beißen und diese Skizze wählen und extrudieren, so dass Hiti für Extrusion ist. Wählen Sie das Profil aus und ziehen Sie den Pfeil nach oben, und ich werde auf die Erwähnung von 30 Millimetern antworten.
3. 3 Loft anwenden: Okay, jetzt, hier ist der Teil, in dem wir etwas Magie erschaffen werden. Also werden wir das Loft-Werkzeug verwenden, um diese Oberfläche mit der Oberfläche unseres
extrudierten Rechtecks zu verbinden . Also gehen wir voran und gehen und wählen Loft erstellen und wählen Sie zuerst diese Flächen sind erste Profil. Es spielt wirklich keine Rolle, welches Sie zuerst oder zweitens auswählen, und dann gehen wir weiter und wählen auch dieses Rechteck aus, und wir können genau sehen, was es getan hat. So ging es voran und machte eine nahtlose Verbindung einer neuen Form zwischen unserem Zylinder
in unserem Rechteck zu gehen . Also werden wir klicken, OK? Und das ist genau das, was wir suchen. So gibt es die Form unserer Düse. Wie wir sehen können,ist
es solide,
was nicht funktionieren wird. Wie wir sehen können, ist
es solide, Also müssen wir fortfahren und das aushöhlen. Und das perfekte Werkzeug, um dies zu tun, ist mit dem Befehl Shell. Also gehen wir weiter und wählen Shell ändern, und dieser Dialog erscheint. Lassen Sie uns also einen Moment Zeit nehmen, um zu sehen, was unsere Möglichkeiten sind. Wie wir sehen können, wenn Sie unter die Richtung schauen, haben
wir ein paar Optionen draussen oder beides. Und was das tut, ist
es. Es fragt uns, welchem Teil Ihres Modells möchten Sie Dicke hinzufügen? Ähm, wenn wir drinnen wählen, wird
es im Wesentlichen Dicke in das Innere der Sache geben. Und du weißt das Gleiche mit der Außenseite. Es wird jetzt die Außenseite wählen, weil ich dies bereits so entworfen habe, dass der
Vakuumschlauch in diese Düse gleitet, um eine Reibung zu schaffen. Ich möchte die Geometrie nicht auf der Innenseite hinzufügen, sonst wird
sie nicht passen,Weißt
du, Weißt
du, ich habe diesen Durchmesser genau so eingestellt, wo ich ihn will. Was ich also möchte, wenn ich tun möchte, ist die Dicke nach außen hinzuzufügen. Also werde ich wählen. Wähle wieder draußen, wähle hier mein Profil aus, und ich gebe ihm eine Dicke. In diesem Fall werde
ich die Dicke von Point Kate Millimeter wählen und Sie können voran gehen und sehen
, jetzt , dass es ging voran und wie alt alles aus hat die Dicke nach außen hinzugefügt. Nun, der Grund, warum ich zuerst 0,8 gewählt habe, war nur, mir etwas zu geben, das relativ
schnelldrucken würde , das relativ
schnell ,
also konnte ich das einfach der Grund, warum ich zuerst 0,8 gewählt habe, war nur, mir etwas zu geben, das relativ
schnelldrucken würde,
also konnte ich das einfach
schnell testen,
und ich fand, dass du weißt was? schnell testen, Das funktioniert tatsächlich. Es war gerade genug Dicke, dass es haltbar für meine Anwendung war und ziemlich
schnell gedruckt . Also eine andere Sache, die ich über Dicken erwähnen möchte, wählte ich 0,8, weil mein Durchmesser der Düse, die ich für meinen drei d-Drucker verwende, 30,4 Millimeter beträgt. Und es ist immer eine gute Idee, wenn du so etwas machst, Ähm, das hat, ah, dünne Schale, um ihm eine Dicke zu geben, die in Bezug auf deine Düsendicke ist. In diesem Fall verwende
ich eine 0,4 Düse, einen Punkt für Millimeterdüse. Wenn ich das wollte, sagen
wir, eine Shell, eine Shell, die Welt der Druckersoftware, die Sie normalerweise in Bezug auf Muscheln fragen. Ähm, und bei der Schale sagt
es nur, wie viele Düsenstärken Sie das haben wollen? Wenn ich also einen wollte, würde ich 10,4 Millimeter wählen. Ähm und in diesem Fall möchte
ich eine Schale machen. Also werde ich einen Punkt wählen, denn er wollte dicker sein. Ich würde in Betracht ziehen, in Bezug auf Düsendicken zu arbeiten, also ein wenig dicker, würde
ich dann Zehe 1,2 Millimeter oder 1,6 oder sogar 0,2 Millimeter belasten. Es macht nur den Druckprozess viel effizienter, wenn Sie, äh, wissen
Sie, die Schritten Ihrer Regalstärke oder Ihrer Düse mit Dicke
verwendet haben. Ok, ich hoffe, das ist klar. Ich gehe weiter und klicke auf, okay? Und so habe ich alles im Grunde geheiligt außer diesem Teil hier, so kann ich einfach nur Sie für Extrude klicken Sie auf dieses Profil und ziehen Sie es einfach in und wir können sehen, es wird einen Schnitt
erstellen. Aber ich werde etwas anderes machen, also werde ich das absagen.
4. 4 Düse Öffnung: und ich werde damit beginnen, eine Skizze auf dieser Oberfläche zu erstellen. Also gehen wir voran und gehen zu Skizze schafft Fang, und ich werde die Oberfläche wählen. Ok? Das erste, was ich tun werde, ist, dass ich mein Projekt benutzen werde. Option einschließen, um voran zu gehen und einige dieser Zeilen zu projizieren. Denn wenn ich die Leiche wegnehme , will
ich nicht weitermachen und skizzieren. Ich habe dieses Bild nicht mehr zu referenzieren. Also werde ich die Leichen zurückdrehen, irgendwie auf P für das Projekt treffen, und ich werde die Linien individuell auswählen. Ich will etwas. Es ist wie diese Zeile, diese, diese eine, diese und diese eine und diese und klicken. Okay, jetzt kann ich die Leiche loswerden, und ich bleibe mit diesen Linien, die ich ausgewählt habe. Alles klar, großartig. Also werde ich l vier Linie wählen und einfach anfangen, Grundform zu zeichnen, die ich suche. Also werde ich an der Spitze dieser Linie hier anfangen, und ich werde ein bisschen runtergehen und dann in einem Winkel zu referenzieren kommen. Eigentlich, diese Zeile hier unten. Okay, jetzt bin ich bereit, einige Dimensionen einzugeben. Ich werde Deford Dimension und ich werde mich entscheiden. Ich will eigentlich diese Dimension zwischen diesem Punkt in diesem Punkt oder tatsächlich diese Linie zu diesem Licht. Also werde ich auf diese Zeile klicken und klicken Sie auch auf diese Folie und bringen Sie diese auf und ich will gerade genug. Sie sind nur zwei Jahre davon los,
die Frontplatte, die da ist. Also weiß ich, was das ist. Es wird 20.8 sein, denn das habe ich als meine Show gewählt. Also werde ich 0.8 Treffer beantworten,
eingeben, eingeben, und das setzt die Dicke, die bei der Erwähnung gehört wird, animiert die gleiche Sache für diese Zeile hier, ich werde darauf klicken. Ich habe meine Dimensionsauswahl immer noch aktiviert, so dass ich sie nicht erneut auswählen muss. Nein, ich will, dass diese Dimension vier Millimeter ist, etwas für den Kopf eingeben. Und die letzte Dimension, die ich wählen werde, wird Winkeldimension sein. Und das wird der Winkel dieser Linie genau hier sein. Also werde ich voran gehen und diese Linie wählen,
und es gibt mir den Winkel und ich will, dass das 70 Grad ist, also werde ich 70 schlagen und da gehen wir. Also, jetzt, da ich alle meine Dimensionen wie damals habe, konnte ich voran gehen und klicken Sie auf Skizze stoppen, und ich kann voran gehen und den Körper wieder auf etwas bringen. Klicken Sie auf die mit einer Glühbirne und da gehen wir. Also, wie Sie sehen können, habe ich eine Skizze auf dieser Ebene erstellt. Jetzt kann
ich diese einzelnen Profile auswählen und diese in extrudieren, um die Oberfläche zu schneiden . Das hat die obere Oberfläche hier geschnitten,
also zeige ich dir, was ich meine. Das hat die obere Oberfläche hier geschnitten, Ich werde essen, um dieses Profil auszuwählen, dieses Profil zusammen mit diesem Profil, und ich werde einfach voran gehen und das ziehen und den Pfeil nehmen, Kush es rein. Ich werde voran gehen und alles für meine Distanz wählen und sicherstellen, dass das Set zu schneiden und zu klicken, OK, und da ist die Öffnung, nach der ich gesucht habe, okay, und das war im Grunde noch eine Sache, die ich noch tun werde, Ähm, und ich kann Ihnen das überlassen, wenn Sie es tun wollen oder nicht. Es ist einfach so, dass ich wählerisch bin. Ich werde es nur füllen und geben Sie einfach ein wenig Füllen Sie es hier und hier. Äh, wähle diese beiden Zeilen aus. Geben Sie ihm Affiliative zwei Millimeter Treffer, geben Sie ein. Haben Sie eine schöne füllen Sie es dort und das war's. Und wir sind fertig. Also hier ist unsere Düse. Wie Sie sehen können, war

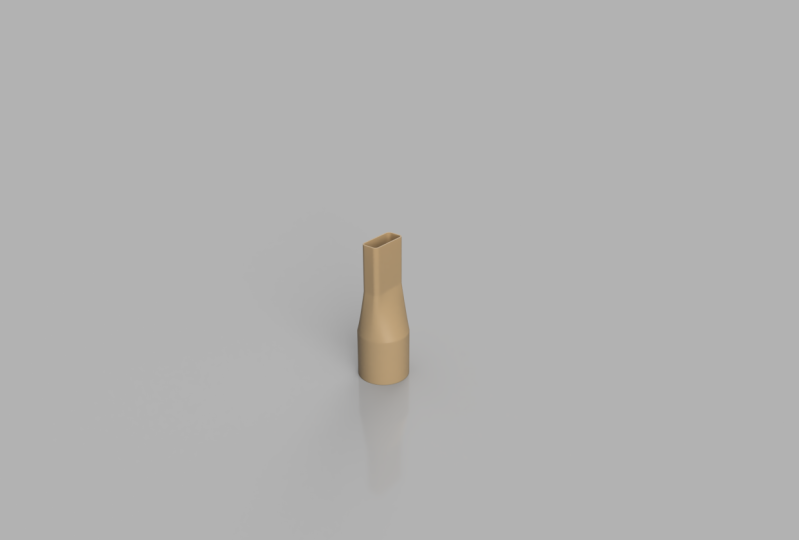

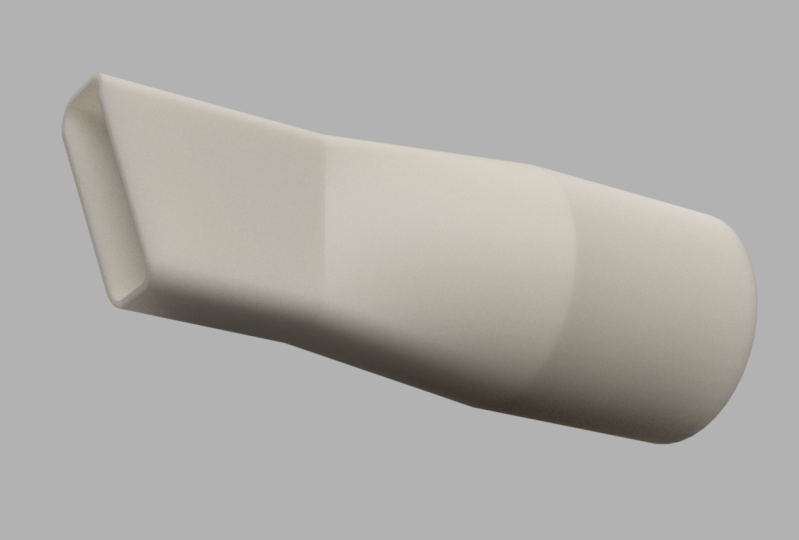

das ziemlich einfach zu machen. Wir haben im Grunde zwei Formen einen Zylinder
erstellt und ich Rechteck benutzte das Gesetz Feature, um sie zu verbinden und einfach
ein paar Extrusion XYZ und das war es. zwei Formen einen Zylinder
erstellt und ich Rechteck benutzte das Gesetz Feature, um sie zu verbinden und einfach So ziemlich komplex aussehende Design, aber sehr einfach mit Fusion zu tun 3 60 Alles klar,
Also, wenn Sie Ihre Vakuumdüse verloren haben oder Sie eine benutzerdefinierte benötigen, um, gehen Sie vor und machen Sie Ihre eigenen genießen.
Vladimir Mariano, I'd rather be 3D Printing
