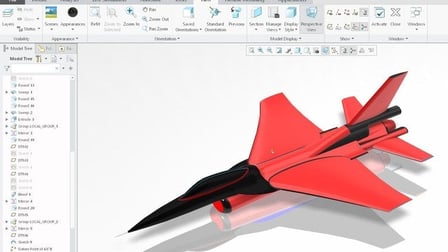

Creo Parametric Mastering : Skizzieren

1. Einführung in die Kurseinheit: Hallo und willkommen in der Klasse von Creo Parametric Sketching. Mein Name ist Mahmud Abdulhamid Hassan. Ich bin der Klassenlehrer. Ich bin ein PTC-zertifizierter Konstrukteur und ein berufstätiger Senior Design Engineer. Ich habe mehr als sechs Jahre Erfahrung in akademischer Lehre, Forschung und professionellem Engineering mit der Creo Parametric Software. In diesem Kurs werde ich all dies unterrichten und Funktionen erhalten, die in der neuesten Creo-Software verfügbar sind . Wir werden uns mit allen Werkzeugen befassen, die in unserer Hand zur Verfügung stehen , um jede Form von Skizze zu erstellen, eine zweidimensionale Skizze, um sehr spezifisch zu sein, wir werden lernen, die verschiedenen Bearbeitungsfunktionen zu erstellen und wir werden versuchen, sie auf den Skizzen zu implizieren. Und wir werden auch verstehen, was die verschiedenen Einschränkungen sind , die eine perfekte Skizze bestimmen, die robust ist, und Mitchell, der Klasse werden einige Übungen folgen , die Ihnen helfen werden zu verstehen die Komplexität und das Skizzieren und machen Sie sich mit den Planungsfunktionen der barometrischen Rastersoftware vertraut . Ich habe in dieser Klasse ein Projekt hinzugefügt, in ich einige Übungen gegeben habe, an denen Sie arbeiten müssen, und die beiden Diamanten kleine Skizzen in der Creo Parametric Software mit den Fähigkeiten erstellen in der Creo Parametric Software mit müssen. die du in diesem Kurs gelernt hast. Um die Voraussetzungen des Kurses zu erfüllen, benötigen Sie natürlich einen Computer, um den Kursleiter zu verfolgen und in Ihrer Software zu arbeiten. Aber der beste Teil des Unterrichts ist, dass Sie keine Vorkenntnisse in Bezug auf CAD-Modellierung oder Konstruktion haben müssen keine Vorkenntnisse in Bezug auf . Ich werde dich von den Grundlagen an unterrichten. Du kannst einfach lernen, zuschauen und andeuten. Nach Abschluss des Kurses entwickeln Sie ein Fachwissen im Skizziermodul in der Creo Parametric Software und entwickeln einen richtigen Ansatz, entwickeln einen richtigen Ansatz um alle Skizzen bearbeiten, die an Sie für die Erstellung und Creo Parametric Software. Sie werden die richtigen grundlegenden Fähigkeiten entwickeln, die später für die Erstellung fortgeschrittener Modelle wie dreidimensionaler Objekte in Creo Parametric verwendet werden . Worauf wartest du? Werden Sie jetzt ein geschickter Konstrukteur? 2. So erstellen Sie ein Arbeitsverzeichnis: Hallo und willkommen zum ersten Vorlesungsvideo dieses Kurses. Jetzt geht es darum, an 3D-Modellen zu arbeiten. Um die Software optimal nutzen zu können, muss man einen ineffizienten Griff haben. In der zweidimensionalen Skizze. Das klingt vielleicht sehr einfach für uns. Vielleicht ist zweidimensionale Modellierung einfach, aber sie ist das Herzstück von 3D-Modellen. Ich meine, ohne eine zweidimensionale Skizze können wir wahrscheinlich kein feines 3D-Modell oder das erforderliche 3D-Modell erstellen . Daher besteht die Hauptaufgabe für uns in der heutigen Vorlesung oder im heutigen Projekt darin, zu verstehen, welche verschiedenen zweidimensionalen Optionen in der Creo Parametric Software zur Verfügung stehen. Ich habe gerade Software in meinem System vorinstalliert. Ich werde die Version für Bildungszwecke verwenden. Jetzt besteht die Möglichkeit, dass Sie eine professionelle Editionssoftware haben. Und Sie haben möglicherweise Schwierigkeiten, die Dateien zu importieren, die ich in den Ressourcen anhänge. Ich konnte also nicht an der Berufslizenz für Bildungszwecke arbeiten . Da es sich bei all diesen Videos um Schulungsvideos handelt, sollte ich eine Lernversion von Creo Parametric verwenden . Ich hoffe wirklich, dass Sie diese Tatsache im Moment verstehen. Wann immer wir mit der Creo Parametric Software beginnen, wenn Sie in einem Cub Walking arbeiten und begleiten. Und ya creo ist mit einigen Welten wie Venture verbunden. Dann haben Sie möglicherweise plötzlich Arbeitsbereiche, in denen Sie Ihre Daten speichern können. Oder wenn Sie persönlich auf Ihren persönlichen Geräten arbeiten, wird empfohlen, das Arbeitsverzeichnis oder diesen bestimmten Ort auszuwählen , an dem Sie alle Dateien speichern möchten, an denen Sie gerade arbeiten. Das ist also mein erster Schritt, wenn ich Creo für ein bestimmtes Projekt geöffnet habe. Okay, ich tippe einfach auf dieses Symbol hier in diesem Fenster. Und wo soll mein Arbeitsverzeichnis je nach Standort sein? Speziellen Standort verkaufen. Jetzt standardmäßig in meinem System, aber es zeigt uns zwei Dokumente. Da dies nur eine Erklärung oder ein Beispiel ist, es an unserer persönlichen Entscheidung es an bestimmten Orten zu speichern. Okay. Also lass uns zum Laptop gehen. Ich gehe zum F-Laufwerk. Ich rechtsklicke hier drüben. Ich klicke auf einen neuen Ordner mit dem Namen Creo Underscore Training. Und drücken Sie einfach. Okay. Danach drücke ich einfach OK. Und ich habe ein festes Arbeitsverzeichnis erstellt. Wenn Sie möchten, können Sie einfach zu diesem bestimmten Ort navigieren . Sie werden genau das finden , was Sie den Ordner nennen, wir erstellt haben. Also wo ist mein Ordner? Berufliche Ausbildung? Dies ist mein Ordner, in dem es die von mir erstellte Berufsausbildung geht. Immer wenn ich die Dateien zufällig speichere, werden die Dateien in diesem bestimmten Ordner gespeichert. Klar. Wie Sie auf dem Bildschirm sehen können, haben wir eine Multifunktionsleiste, die obere, die horizontale Ebene von Symbolen, und wir haben eine vertikale Ebene von Symbolen, okay, also nennen wir dieses spezielle Fenster auf der linken Seite im Allgemeinen als Ordner Baum. Sie werden alle Ordner hier haben. Wir können direkt von hier aus navigieren. Wenn ich zum Beispiel einfach zu einem Laptop gehen kann, kann ich einfach das Laufwerk auswählen dem ich verschiedene Ordner habe. Und ich kann in jeden Ordner gehen, in dem ich meine Daten oder Dateien gespeichert habe . Ich kann auch zu Dokumenten, unserem Desktop oder wo immer es erforderlich ist, wechseln . Wenn Sie jetzt in einem Unternehmen arbeiten, Ihre Benutzeroberfläche möglicherweise anders. Vielleicht haben Sie hier etwas, das sich „Arbeitsplatz“ nennt . Und wenn du auf den Workspace tippst, zeigt dir der Workspace die Dateien an, die in deinem Workspace gespeichert sind . In Ordnung? Also werden wir versuchen, uns diese Dinger hier anzusehen. Du hast also nur zwei Kanten bei diesem Ding. Vor allem die Leute, die sich dieses Video ansehen , indem sie gerade in ihrem Büro oder Bürosystem sitzen gerade in ihrem Büro oder Bürosystem , um in einer neuen Datei zu arbeiten, das ist die 2D-Datei, werde ich nur klicken auf Neues Icon hier. Und nachdem ich auf neu getippt habe, wird dieses Fenster auf dem Bildschirm angezeigt, der dargestellt wird. Und in Creo stehen verschiedene Arten von Optionen zur Verfügung. Parametrische Software unterstützt diese vielen Dinge. Jetzt sind die Hauptfächer die wichtigsten. Ein Modul, das wir häufig für die Modellierung, Montage und Zeichnung von Teilen verwendet haben. In Ordnung, also werden diese drei häufig für verschiedene Zwecke verwendet. Jetzt beginnen wir den Kurs mit zweidimensionaler Modellierung oder zweidimensionaler Skizze. Wir werden zum Sketch-Modul wechseln und können einfach den Namen der Skizze eingeben, an der wir arbeiten. Ich schreibe es einfach als Tag eins. Unterstrich, Unterstrich skizzieren. In Ordnung, und danach drücke ich einfach OK. Und mein Fenster wird hier ausgestellt. In diesem Fenster finden Sie möglicherweise verschiedene Optionen. In Ordnung? Zunächst können Sie also wieder sehen, dass wir die vertikale und die horizontale Anordnung haben . Die horizontale Anordnung wird als Band bezeichnet. Wir befinden uns derzeit im Skizzenband, oder Sie können es beliebig nennen. Wir haben Analysen, wir haben Tools und wir haben die Option Ansicht. In Ordnung. In der 2D-Skizze arbeiten wir jetzt im Wesentlichen mit der Skizze oder dem Farbband. Und wir werden verstehen, welche verschiedenen Werkzeuge oder Funktionen vorhanden sind, die uns helfen können, bestimmte Skizze zu erstellen. Ordnung, also nenne sie generell eher Tools als Funktionen, oder? Denn aus Sicht des Sprechens und der Software es vielleicht von anderen Programmierern als Funktionen bezeichnet werden. Zum Beispiel ist line eine Funktion. Immer wenn ein Benutzer auf die Leitung, einen UniProt, tippt , wird eine Funktion ausgeführt und der Benutzer kann Linien mit verschiedenen Größen oder Abmessungen erstellen, rechts. Aber als Maschinenbauingenieur, als Luft- und Raumfahrtingenieur, oder? Oder als Konstrukteur nenne ich sie im Allgemeinen Werkzeuge. Was ich also versucht habe, ist, ein Konstrukteur seine Werkzeuge verwendet und versucht die Werkzeuge nach besten Kräften einzusetzen, um ein bestimmtes Modell zu erstellen. Das sind also die Tools, aber wir haben in unserer Hand, wir müssen diese Tools nutzen. Und wir müssen etwas schaffen, das vom Kunden gewünscht oder verlangt wird oder was auch immer Sie in Zukunft tun werden. Okay, jetzt werde ich das Video hier beenden, da dies die grundlegende Einführung ist , bis wir aus dem Arbeitsverzeichnis navigieren , um über das Skizzierfenster zu entscheiden. Im nächsten Video werden wir schnell verstehen, was die verschiedenen Werkzeuge sind, was wir haben, und wir werden sehen, wie wir sie verwenden können , um eine Skizze zu erstellen. Und danach werden wir weitermachen. Lassen Sie uns das im nächsten Video nachholen. 3. Zeile erstellen: Willkommen wieder zum Video oder zur Vorlesung. Jetzt, im vorherigen Fenster, haben wir verstanden, dass wir ein Arbeitsverzeichnis erstellen müssen, bevor wir beginnen. Ich meine, wir müssen sehen, dass wir uns Dateien an bestimmten Orten speichern, dass es für uns einfach ist, zu diesem bestimmten Ort zu navigieren und diese Dateien für verschiedene Zwecke zu verwenden. Und wir haben gesehen, dass wir erstellen müssen, klicken Sie auf das Symbol Neu und wir müssen die Skizzieroption auswählen, um zum 2D-Maßmodell von Creo Parametric zu gelangen. Wenn Sie jetzt in der oberen linken Ecke sehen können , wo sich mein Cursor gerade dreht, schweben Sie gerade. Hier stehen Ihnen einige Shortcut-Symbole zur Verfügung, die Ihnen auch helfen, andere Modelle in Creo zu erstellen, zum Beispiel die erste Option, sie selbst, die neue Option. Ich kann ein Fenster im Hintergrund öffnen und ein weiteres Modul erstellen, oder ich kann ein anderes neues Modul von Creo Parametric öffnen. Jetzt lass mich einfach das Teilmodul öffnen und ich drücke einfach Okay hier drüben. Und Sie können sehen, dass der Teil Modulfenster hier angezeigt wird , um zum vorherigen Modul oder vorherigen Fenster zu navigieren, wählen Sie einfach in zum vorherigen Modul oder vorherigen Fenster zu navigieren, diesem Fenster und gehen Sie zurück zum erste, die wir als Tag gespeichert haben, an dem Creo Sketch. In Ordnung, und abgesehen davon haben wir die offene Option. Immer wenn ich auf Öffnen klicke, das offene Fenster oder das Symbol Öffnen navigiert mich das offene Fenster oder das Symbol Öffnen schnell zu meinem Arbeitsverzeichnis. In Ordnung? Und wenn Sie bestimmte Dateien haben, die an verschiedenen Orten gespeichert sind, können Sie sie einfach durchsuchen und je nach Speicherort Ihres Computers öffnen . In Ordnung, wenn Sie zurück möchten oder zum Arbeitsverzeichnis zurückkehren möchten, können Sie einfach auf das Arbeitsverzeichnis klicken, anstatt zu diesem bestimmten Ordner zu navigieren. In Ordnung, das sind also nur einige der Optionen, die wir haben. Die nächste Option zum Speichern des Stifts. Immer wenn ich auf Speichern klicke, speichere ich die Skizze in meinem Arbeitsverzeichnis. Ordnung, und das ist für Undo und Redo, da wir bisher an keiner Option oder an keinem Schritt gearbeitet haben. Wir werden also keine haben, die dies ab sofort nicht angezeigt oder eingeschaltet haben, sie sind ausgeschaltet, denn egal wie oft ich auf sie klicke, nichts passiert. Dieses Symbol dient zum Ändern der Fenster, um von einer Fenstergruppe zu einer anderen Gruppe von Fenstern zu navigieren. Dies dient zum Schließen des Fensters. Und dies hat wieder bestimmte Optionen, wie modifiziertes Löschen, Eckenteilung. Das sind also die Bearbeitungsoptionen, wie Sie hier sehen können. Und diese werden automatisch hier in meinem Fenster angezeigt. Es gibt eine Option, die möglicherweise in Ihrer Karriere vorhanden ist, die möglicherweise nicht sichtbar ist. Sie können sie wahrscheinlich von hier aus hinzufügen , indem Sie zu weiteren Befehlen gehen. Okay, diese sind also anpassbar, aber wir werden 1234567 haben. Diese sieben Abkürzungen werden nach bestem Wissen standardmäßig sein . Richtig? Jetzt. Lasst uns mit dem Skizzieren beginnen. Jetzt brauchen wir ein Zeichnungslayout, um daran zu arbeiten oder eine Skizze zu erstellen , oder? Also dieser helle Farbbereich, was Sie hier finden, ist das Layout oder das Zeichenblatt, das Sie erkennen können, oder das Zeichnungsfenster , in dem Sie verschiedene Skizzen oder Teile skizzieren oder modellieren. In Ordnung? Das ist also der Raum, den wir haben. Sie können vergrößern und verkleinern, oder Sie können einfach von links nach rechts schwenken. Ab sofort haben wir nichts, was hier angezeigt wird , gezeichnet, erstellt werden. Sie werden also nicht verstehen, was ich meine, ob der Bildschirm vergrößert oder verkleinert wird oder ob wir das Fenster von links nach rechts oder in eine beliebige Richtung nach rechts bewegen können . Wir werden also Skizzen erstellen und sie verstehen. Dann können Sie wahrscheinlich auch die Funktionsweise dieses Zeichnungslayouts verstehen . Die erste Option ist der Zeilenbefehl , der durch Tippen auf L auf der Tastatur oder durch einfaches Drücken der linken Maustaste aktiviert werden kann der Tastatur oder durch einfaches . Ich klicke einfach mit der linken Maustaste. Und die Dynamik, auf die ich auf dieses spezielle Liniensymbol geklickt habe . Sie können sehen, dass sich der Cursor von einer einfachen weißen Farbe näher zu einem schwarzen Farb-Cursor mit einer Art Markierung geändert hat von einer einfachen weißen Farbe näher zu einem schwarzen Farb-Cursor mit einer Art Markierung geändert näher zu einem schwarzen Farb-Cursor , oder? Ich hoffe du siehst gerade meinen Cursor. Lassen Sie mich einfach Escape drücken und zum normalen Standardmodus zurückkehren . Also das war etwas, was ich nicht habe, ich habe gerade keine Funktion oder das Tool aktiviert und ich klicke nur auf den Zeilenbefehl, du kannst die Änderung im Cursor sehen. Das deutet darauf hin, dass ich gerade an etwas interessiert bin. Ich interessiere mich gerade für ein Tool. Ich habe momentan eine Art Option aktiviert , die ich verwenden oder ausführen muss. Richtig? Wenn Sie sich also fragen, was mit meinem Cursor passiert ist , machen Sie sich darüber keine Sorgen. Verstehen Sie einfach, dass Sie eines der Werkzeuge aktiviert haben , die in der Multifunktionsleiste verfügbar sind , die ich erhalte, das Skizzierwerkzeug oder das Bearbeitungswerkzeug oder die Abhängigkeiten sein können . Okay, jetzt wollen wir sehen, was und wie können wir eine Grenze ziehen? Eine Linie zu zeichnen ist sehr einfach. Sie müssen erstens das Tool aktiviert haben und zweitens müssen Sie mit der linken Maustaste auf eine beliebige Stelle in diesem Fenster klicken. Ich klicke hier rüber. Und danach kann ich meine Maus einfach in eine beliebige Richtung bewegen, entweder oben oder unten, rechts und links. Und Sie müssen nur noch einmal mit der linken Maustaste klicken. Nachdem Sie mit der linken Maustaste geklickt haben, können Sie sehen, dass ich eine Linie von dieser Position erhalten habe, der Anfangsposition zur Endposition. Und abgesehen davon habe ich auch eine andere Linie , habe ich auch eine andere Linie die von dem Punkt ausgeht, an dem ich für das vorherige Liniensegment geendet habe. In Ordnung? Und stellen Sie sich vor, Sie möchten nicht, dass eine weitere Leitung vom selben Ort aus weitergeführt wird. Wie wird man es los? Sie können einfach das eingebettete Klicken drücken und Sie können sehen, dass die Linie von hier entfernt wird, aber Sie befinden sich immer noch im Linienmodus und das ist der Grund, warum Ihr Cursor schwarz oder rechts ist. Sie können eine weitere Zeile erstellen. Lassen Sie mich als Ausgangspunkt hier drüben sprechen. Und geben Sie mir den Endpunkt hier drüben. Jetzt können Sie in Creo Parametric sehen, dass es einige Einschränkungen gibt, die immer aktiv sind. Wie Sie sehen können, schwebe ich jetzt nur noch auf dem Segment , das wir bereits erstellt haben. Wenn ich nur von diesem Punkt weggehe, okay? Und an einer bestimmten Position stoppt es automatisch. Warum hört es hier automatisch auf? Der erste Grund ist, dass diese Linie horizontal verläuft. Das ist der Grund, warum ich hier ein horizontales Segment erhalte , wie Sie auf der rechten Seite meines Cursors sehen können. Zweitens rechts gibt es eine horizontale Linie, die anzeigt, dass diese Linie, die ich erstelle, diese horizontale Linie. Okay, du kannst hier ein Symbol unter meinem Cursor sehen . Das ist die horizontale Beschränkung, okay? Erstens ist das das Erste. Und zweitens schneidet dies diesen Punkt an dieser Stelle. In Ordnung? Das ist also der Grund, warum wir hier zwei Punkte haben. Und abgesehen davon, wenn Sie am Ende mitmachen möchten, können Sie sehen, dass hier eine Art Box sichtbar ist , oder? Das deutet darauf hin, dass dies der Endpunkt ist. Das ist der Mittelpunkt und das ist der Ausgangspunkt, oder? Creo hilft uns also oder hilft dem Benutzer zu verstehen, wo wir gewogen werden wollen? Möchte der Benutzer die Leitung verbinden? Sie möchten, dass es sich mit dem Mittelpunkt verbindet. Wenn ja, klicken Sie auf den Mittelpunkt und drücken Sie die mittlere Maustaste. Sie haben die Linie, die mit dem Mittelpunkt verbunden ist. Wenn Sie eine weitere Linie vom Mittelpunkt dieses Segments haben möchten und einfach den Mauszeiger bewegen, den Mauszeiger über diese Linie. Und du wirst hier einen weiteren Mittelpunkt haben. Und geben Sie mir den Endpunkt dieses Segments, den Ausgangspunkt dieses Segments. In Ordnung? Drücken Sie erneut metazyklisch. Ich habe diese Leitung miteinander verbunden. Richtig? Wenn Sie nun die Ansicht verkleinern und vergrößern möchten, können Sie den mittleren Cursor oder den mittleren Maus-Crawler verwenden . Und du kannst sie drüber essen. Vorwärts oder rückwärts für das Vergrößern und Verkleinern können Sie einfach versuchen, mit der Maus zu überprüfen und die Art der Bewegung dieser bestimmten Skizze zu verstehen , oder? Manchmal sind die Modelle ziemlich groß. Du musst hineinzoomen und sehen , was da drüben passiert. Sie möchten diese Summe hinzufügen Runden, Radius, Tangenten usw. Okay, zu diesem Zweck müssen wir die Option Vergrößern und Verkleinern, Verkleinern haben. Abgesehen davon, wenn Sie die komplette Skizze von links nach rechts oder von oben nach unten verschieben möchten die komplette Skizze von links nach rechts oder von . Sie können die Umschalttaste auf der Tastatur und auch die mittlere Maustaste gedrückt halten . Und bewege deine Maus entweder nach oben oder unten nach rechts, nach links, okay? Oder in eine beliebige Richtung. Dies wird als Schwenken der Geometrie bezeichnet. Und so können wir den kompletten Satz von Segmenten insgesamt verschieben . In Ordnung? Weil es möglich ist , dass Ihr Modell, das Sie erstellen extrem groß ist. Und du musst es nach links oder rechts schwenken und sehen, wo und wie die Dinge laufen. Abgesehen davon glaube ich, dass wir eine Option dafür haben, wenn Sie rotieren möchten . Da es sich um ein 2D handelt, können wir es nicht durch den 2D-Bildschirm drehen. Dies ist kein 3D-Modell, daher können wir die Drehung im 3D-Modul sehen. Mach dir darüber keine Sorgen. In Ordnung? Also hier geht es um die Linie. Sie können versuchen, eine horizontale Linie zu erstellen. Sie können sehen, dass ich mich auf meinem Bildschirm nur horizontal bewege. Ich erhalte einen horizontalen Kreis unter meinem Cursor. In diesem Kreis können Sie eine horizontale Linie sehen. Und wenn ich vertikal gehe, erhalte ich eine vertikale Linie. Das heißt, diese Linie ist vertikal. Es ist perfekt senkrecht zum Bildschirm. Es ist perfekt horizontal zum Bildschirm. Okay, lass mich versuchen, ein Rechteck zu erstellen. Das ist eine senkrechte Linie. Horizontale Linie. Und wenn ich gerade runterkomme, stoppt es automatisch an einem Ort. Es hört hier auf. Und Sie können sehen dass ich dort drüben ein Gleichheitssymbol erhalte. Das bedeutet dieses Segment. Und das Segment, das ich jetzt erstelle hat die gleiche Linse. Und das können wir überprüfen , indem wir messen. Ich zeig's dir, mach dir keine Sorgen. Und wir können es hier einfach mit Hilfe eines erneuten Linksklicks stoppen und ein neues Segment fortsetzen , das horizontal ist und sich an dieser Stelle verbindet. Drücken Sie nun die mittlere Maustaste, Sie haben eine geschlossene Schleife. Aus diesem Grund haben Sie dieses eingeschlossene Segment und eine schattierte Form, während dies keine geschlossene Schleife ist. Wir haben hier also keine schattierten Bereiche. Wie löschen Sie nun oder wie entfernen Sie aus diesem Segment , das Sie erstellt haben? Du fragst dich vielleicht, okay, ich habe das geschaffen, aber ich will das jetzt nicht. Vielleicht habe ich es falsch erstellt. Vielleicht wollte ich sie nur modifizieren. Aus irgendeinem Grund. Wenn Sie es entfernen möchten, können Sie den Befehl Segment löschen verwenden. Unter der Registerkarte Bearbeitung. Sie können auf das Löschsegment klicken ein Segment auswählen, das Sie löschen möchten mit der linken Maustaste ein Segment auswählen, das Sie löschen möchten. Und drücken Sie einfach erneut die mittlere Maustaste , um aus dem Löschsegment herauszukommen. Und Sie werden die übrig gebliebenen Segmente auf dem Bildschirm haben . Ordnung, so können Sie das Liniensegment nutzen. Jetzt sage ich mach das, wir können die Segmente rechts messen. Jetzt können Sie in diesem Rechteck sehen, ich kann die Länge der linken Seite sehen. Und ich kann diese bestimmte Länge oder diese Dimension und Dimension sehen , die vertikale Dimension in der horizontalen Dimension. Aber ich habe keine Informationen über diese horizontale Linie und diese vertikale Linie. Der Grund dafür ist, dass dies das Rechteck ist. Sie haben die gleiche Linse für verschiedene Websites. Aus diesem Grund zeigt Software keine Informationen zu diesen Liniensegmenten an. Okay, jetzt stell dir vor, ich zoome einfach raus und kaufe ein Rechteck links. Und wieder eine vertikale Linie zeichnen, dann horizontale Linie, schräge Linie. Okay? Und was ist der Basiswert? Dann? Verbinden Sie es mit diesem Segment und drücken Sie die mittlere Maustaste. Das ist also ein geschlossener Regelkreis, das heißt kein Segment. Alle Segmente sind miteinander verbunden und bilden daher eine Grenze. In Ordnung? Aus diesem Grund werde ich hier eine schattige Region haben. Abgesehen davon habe ich auch Informationen über die Abmessungen für jedes Segment, die hier angezeigt werden. Klar, lass mich die Segmente löschen. Was ich habe. Ich kann auch löschen, indem ich auf dem Bildschirm kritzle. Sobald dieses Löschsegment aktiviert ist, kann ich einfach kritzeln, wo es gewünscht wird. Und Sie können einfach die mittlere Maustaste drücken , um aus dem Löschsegment herauszukommen. Sie haben die Skizze gerade erstellt. Jetzt können Sie sehen, dass es Informationen über jedes einzelne Segment gibt , die erforderlich sind um diese spezielle Skizze zu bilden, wir haben die Dimension für diese horizontale, wir haben diesen vertikalen Abstand. Wir haben also diese Entfernung von hier nach hier. In Ordnung? Dann haben wir diesen horizontalen Abstand und diesen Winkel. In Ordnung? Das sind also unsere Dimensionen, die automatisch hochgezogen werden. Und manchmal, wenn wir andere Dimensionen anzeigen möchten , können wir das Bemaßungswerkzeug auswählen und versuchen, das zu extrahieren, was ich mit unseren gewünschten Dimensionen erwähnt habe. Ich werde dir etwas über diese Option zeigen. Aber während wir langsam und progressiv voranschreiten, werden wir auch zu dieser speziellen Option kommen. Okay, jetzt glaube ich, dass wir die Linie verstanden haben. Und wenn Sie sehen können, gibt es hier ein Dropdown , das als kleinere Linientangente bezeichnet wird. Ich werde Ihnen etwas über die Linientangente zeigen, wenn wir etwas über Kreise diskutieren. Okay, jetzt halte ich das Video einfach hier an. Im nächsten Video werden wir über Rechtecke diskutieren und die Videos für die Skizzieroptionen in Creo Parametric fortsetzen die Videos für die Skizzieroptionen in . Wir haben versucht, fokussiert zu sein , wenn Sie Creo Parametric zum ersten Mal weil diese Optionen einfach sind, aber es sind, aber diese Optionen werden kontinuierlich für verschiedene 3D-Optionen verwendet für verschiedene 3D-Optionen auch in den verschiedenen 3D-Optionen befinden. Okay, lass uns das im nächsten Video nachholen. 4. Erstellen eines Rechtecks: Hallo und willkommen. Wir haben wieder einmal über Linien gesehen. Lassen Sie uns jetzt einfach weiter mit Rechtecken arbeiten. Und davor kann ich zum Löschsegment gehen und hier drüben kritzeln, um alle Segmente, die ich erstellt habe, loszuwerden. Jetzt können wir mit Hilfe einer Linie ein Rechteck erstellen, dafür benötigen wir jedoch vier Schritte. Ich meine, wir müssen vier Schritte ausführen und du hast ein Rechteck bereit. Aber creo hat ein eingebautes Rechteck, das uns hilft, das Rechteck auf sehr einfache Weise zu erstellen. Wenn Sie nun zu diesem Dropdown gehen, können wir sehen, dass es vier verschiedene Arten von Rechtecken gibt , die wir erstellen können. Die Tastenkombination auf der Tastatur ist Buchstabe R. Wenn du auf den Buchstaben R tippst, wird das Rechteck aktiviert, okay? Jetzt, nachdem Sie das Rechteck aktiviert haben, können Sie offensichtlich sehen, dass der Cursor von einem einfachen weißen Cursor zu einem schwarzen Symbol geändert wird . In Ordnung? Und ich befinde mich im Grunde im ersten Rechteck. Das Eckrechteck bedeutet , aus den Ecken ein Rechteck zu erzeugen. Okay? Also klicke ich hier rüber. Dies wird der Ursprung meines Rechtecks sein. Und ich kann mich entweder nach rechts, nach links, oben rechts nach unten links in jede Richtung bewegen , je nachdem, was für mich gewünscht wird. Okay. Also werde ich mir vorstellen, ich gehe einfach nach rechts. Ich habe mein Rechteck aus der oberen linken Ecke erstellt und stoppe mein Rechteck in der unteren rechten Ecke. Danach drücke ich einfach die linke Maustaste und das Rechteck wird hier angezeigt. Ich zeige es dir einfach sehr schnell wieder. Gehe zum Rechteck. Klicken Sie auf eine beliebige Stelle auf dem Hautbildschirm. Dies ist ein Eckrechteck-Menü. Und klicken Sie zum zweiten Mal auf eine beliebige Stelle auf dem Bildschirm Drücken Sie einfach die mittlere Maustaste. Sie haben eine schattierte Region, bei der es sich um eine geschlossene Schleife handelt. Und zu diesem Zweck werden wir ein Rechteck in einer schattierten Form haben. Wenn ich nur ein Segment lösche , können Sie sehen, dass die Skizze derzeit keine können Sie sehen, dass die Skizze derzeit keine geschlossene Schleife ist und auch nicht schattiert ist. Lass mich einfach Rückgängig drücken. Jetzt können Sie sehen, wie der Agonist hervorgehoben ist , da wir die Möglichkeit haben, zurückzugehen und das Segment, das wir gelöscht haben, zurückzuholen. Also drücke ich einfach diesen. Jetzt, da wir die Rückgängig-Option ausgewählt haben, gibt es wieder die Möglichkeit für Redo. Okay, also wähle ich das einfach aus. Dies wird wieder zurückgehen oder gelöscht. Oder richtig. Lassen Sie uns in diesem Fall einfach hier drüben. Lassen Sie mich jetzt einfach dieses Segment löschen. Was passt ich geschaffen habe. Nun, wenn Sie die Abmessungen wirklich ändern möchten, okay, das ist ein einfaches Rechteck, das ich basierend auf meinem Muster erstellt habe . Im Grunde stelle ich mir vor, wenn Sie die Abmessungen dieses Rechtecks ändern möchten , wie machen Sie das? Wir müssen einfach darauf doppelklicken. In Ordnung? Und wir müssen auf einen beliebigen Wert klicken. Ich habe zum Beispiel 50 eingegeben. Es ändert also seine Dimensionen. Und lassen Sie mich zuerst das innere Rechteck löschen. Und lassen Sie uns die Breite des Rechtecks von 8,9 auf 25 erhöhen . Okay? Sie können also sehen, dass wir ein perfektes Rechteck wie gewünscht haben . Jetzt muss dir eines aufgefallen sein. Wenn du einfach zurückgehst. Ich meine, wenn Sie das Video einfach auf 15 Sekunden ziehen , bevor Sie sehen können, dass die Abmessungen hellblau sind und die Abmessungen derzeit einen dunkleren Farbton haben. Ich zeig's dir. Sie wurden schon einmal ausgestellt. Das ist also ein weiterer Wirrwarr , den ich erschaffe. Jetzt können Sie die Änderung in den sogenannten Dimensionen sehen . Diese Dimensionen sind dunkler und Sie können sehen, wie stark in der Dimension dort geschrieben wird. Auch hier, was ich erwähnt habe, wird dies im Grunde eine starke Dimension genannt. Und diese Dimension wird als schwache Dimension bezeichnet. Das hat also eine hellblaue Farbe. Nun, um die Teile mit der richtigen Qualitätsgenauigkeit gemäß den Standards zu erstellen die Teile mit der richtigen Qualitätsgenauigkeit , wird immer empfohlen, schwache Abmessungen loszuwerden , die Sie wirklich nicht schwach machen wollen Dimensionen in unseren Skizzen. Wie werden Sie schwache Dimensionen los? Sie können große Dimensionen loswerden, indem Sie diese in eine bestimmte Zahl konvertieren. Dies kann beispielsweise zwischen 43,89 und 44 liegen. Und Sie können sehen, dass es von einer großen Dimension in eine starke Dimension umgewandelt wurde , wie hier gezeigt. Wenn ich nur mit dem Cursor auf eine bestimmte Skizze fahre. Und das kann etwa 20,5 sein. In Ordnung, also ist es wieder eine starke Dimension in diesem Fall. Jetzt lass mich einfach auf Rückgängig drücken. Okay? Auch hier wird die Dimension „ Diese Woche “ angezeigt. Wenn ich nur mit der rechten Maustaste darauf klicke. Es gibt auch eine Option namens Les Lock. Ich schließe das nur ab. Es wird automatisch in 20.21 umgewandelt und ich drücke einfach metamorph. Und das ist eine starke Dimension und sie wird auch protokolliert. In Ordnung? Was meinst du mit Locke? Ich zeige dir den Unterschied. Mach dir darüber keine Sorgen. Wenn ich jetzt diese Kante hier drüben auswähle, kann ich das Rechteck von links nach rechts verschieben. Und wenn ich mich von links nach rechts bewege, kann man sehen, dass sich diese besondere Dimension verändert. Dieser Präsident in 26,7 ist es 41,5957,65 oder 8,08 oder 30,210. Okay, können wir dasselbe für dieses Brot tun? Da? Lass es uns einfach versuchen. Ich wähle aus und gehe nach unten. Nein, es passiert nichts. 20 zu eins ist dasselbe. Ich kann das gesamte Rechteck neu positionieren, aber ich kann die vertikalen Abmessungen nicht reduzieren, ändern oder variieren. Was ich habe Das ist 20.2 wenn das daran liegt, dass ich es gesperrt habe. Das ist also eine sehr gute Funktionalität. Und Skizzen, manchmal skizziert gutes Audit, werden automatisch geändert, Band, wenn Sie nicht möchten, dass das passiert. Wir können einfach diese spezielle Dimension auswählen. In diesem Popup-Fenster können wir nach dem Sperren einfach erneut auf Sperren klicken, Sie können keine Dimension ändern. Die Abmessungen sind fest. Die komplette oder die gesamte Skizze kann von links nach rechts verschoben werden, aber sie kann nicht verschoben werden. Immer wenn ich diese spezielle Skizze von links nach rechts bewege , bezieht sie sich mit einigen Dimensionen in Bezug auf diese getWidth, die ich zuvor erstellt habe. Sie können sehen, dass das die Ausgangsentfernung ist, okay? Und das ist die y-Entfernung. Jetzt gibt es eine andere Abkürzung zum Sperren oder es tut mir leid, dass die Wochendimension zu stark ist. Wählen Sie dazu die Bemaßung aus und drücken Sie vor dem Tippen Strg P und drücken Sie einfach die mittlere Maustaste. Sie können sehen, dass dies jetzt in eine starke Dimension umgewandelt wurde. Lass mich das wiederholen. Ich wähle die Skizze aus. Drücken Sie die Strg-Taste und den T-Buchstaben in der Tastatur vor dem Tisch, Tiger oder Tippen. Ich beziehe mich erneut auf Buchstabe D. Jetzt, nachdem ich Strg T gedrückt habe, erhalte ich die Bearbeitungsoption. Bieten Sie uns an, uns zu fragen , ob Sie diese Dimension bewahren möchten oder möchten Sie diese Dimension ändern? Ich ändere einfach die Dimension 220 und drücke die Eingabetaste. Okay, das ist jetzt eine starke Dimension, aber sie ist nicht gesperrt. Denn wenn es gesperrt ist, können Sie sehen, dass die Farbe von dieser Farbe, diesem Farbton, geändert wird . In Ordnung, ich kann es abschließen. Ich kann die Bemaßung und das Medaillon auswählen, dies bedeutet, dass die Skizze nicht auf die linke Seite verschoben werden kann, wird die Skizze auf die linke Seite verschoben, diese Bemaßung wird variiert, aber 43,61 ist wie es ist, kann sehen, ob ich mich für die 3.6 nach links bewege , wenn es so ist wie es rechts ist. Es ist wie es oben ist wie es ist wie es ist. Das ist nicht gesperrt. Ich kann diese Skizze einfach nach links und rechts bewegen. Lassen Sie mich auch diese Dimension sperren. Jetzt kann ich diese spezielle Skizze nicht in Bezug auf diese Linie und diese Basis bewegen diese spezielle Skizze nicht in Bezug . Also 43,634% .7 feuern viel. Dieser Abstand wird immer eingehalten. Wenn ich jetzt auch diese Dimensionen wirklich sperren möchte, kann ich diese Sperrsymbole auswählen. Und keines der Rechtecke wird sich näher kommen. Sie werden bestimmte Entfernungen einhalten. In Ordnung? Das ist also etwas mit Rechtecken. Gehen wir zum nächsten Video über und suchen den anderen Arten von Rechtecken. 5. Arten von Rechteck: Lassen Sie uns untersuchen, welche anderen Arten von Rechtecken im zweidimensionalen Modell von Creo Parametric vorhanden sind . Lassen Sie mich vorher einfach die bereits vorhandenen Segmente löschen . Wenn wir jetzt einfach in das Drop-down klicken können, wird dieses Popup-Fenster angezeigt. In diesem Popup-Fenster finden Sie die anderen drei verfügbaren Arten von Rechtecken. Die erste ist die schräge Mitte und das Parallelogramm. Schauen wir uns das Land an. Wenn ich jetzt das geneigte Rechteck aktiviert habe, können Sie sehen, dass das Symbol für das schräge Rechteck hier drüben sichtbar ist. Jetzt können wir einfach hier klicken und du wirst die erste Zeile haben. Diese Linie kann in jede Richtung gelegt werden. nun zum Beispiel Lassen Sie mich nun zum Beispiel einfach diese Entfernung horizontal nach oben platzieren. Danach können Sie sehen, wie das Rechteck hier seinen Ursprung hat. Richtig? Es bewegt sich auf oder ab. Platzieren wir es hier drüben. Und du hast dieses Rechteck. Aber das sieht nicht verleumdet aus, oder? Dies ist ein einfaches Rechteck. Was bedeutet ein schräges Rechteck? Der Vorteil eines geneigten Rechtecks besteht darin, dass Sie auf diese Weise ein Rechteck erstellen können . So wie ich gerade kreiere. Das ist nicht möglich. Oder was haben Sie mit dem Symbol Eckrechteck? Das Eckrechteck hat immer eine horizontale Form. Mit Hilfe eines schrägen Rechtecks können wir das Rechteck in jedem für uns gewünschten Winkel erstellen . Okay? Das ist also der Unterschied zwischen dem einfachen Eckrechteck und dem bei Tangle gelandeten Rechteck. Wenn ich nun alle Segmente löschen möchte , die auf diesem Bildschirm sichtbar sind, kann ich sie einfach alle zusammen auswählen. Und ich kann einfach die Entf-Taste auf der Tastatur drücken , okay? Und alles ist gelöscht. Lassen Sie uns nun zum nächsten Typ des mittleren Rechtecks springen . Und das mittlere Rechteck ist im Grunde die Art von Rechteck, das von der Mitte, vom Schwerpunkt des Rechtecks, ausgeht . Sie können also sehen, dass es aus dem Zentrum stammt. Und ich kann es einfach überall platzieren. Das hat also wieder eine horizontale Form. In Ordnung? Ganz ähnlich dem Rechteck, aber der Ursprung des Rechtecks ist nicht von der Ecke, sondern von der Mitte. Und für das zentrierte Rechteck, speziell für das zentrierte Rechteck, können Sie die tatsächlich gegebenen Konstruktionslinien sehen, die den Mittelpunkt des Rechtecks darstellen. Lassen Sie mich hier ein Rechteck in der Mitte neu erstellen. Sie können also sehen, dass dies die Zeilen sind, auf die ich mich bezogen habe. Okay? Jetzt können Sie sehen, dass es sich um eine geschlossene Schleife handelt, also ist sie schattiert. Und ich habe noch ein Rechteck gezeichnet. Und dieses Rechteck, dieser Bereich wird nicht schattiert. Region wird schattiert. So sind wir automatisch nur die Schattierung abhängig von den geschlossenen Schleifen, was wir haben. Okay? Und wenn ich mich nicht überschneide oh , geschlossene Schleifen, okay, in diesem Fall wirst du keine Form von Schattierung bekommen. Sie können in diesem Fall sehen, dass es keine Schattierung gibt. Aber wenn ich nur rückgängig mache, wenn ich nur die Rückgängig-Taste drücke, kannst du sehen, dass ich wieder in den geschlossenen Regelkreis zurückkehre. Aber wenn ich Segmente überschnitten habe, wird die Schattierung eliminiert. In diesem Fall haben wir keine Schattierung. Klar. So können Sie also einfach verstehen wie das Creo-Skizzen funktioniert. Lassen Sie mich dieses einfach noch einmal löschen und schauen wir uns das endgültige Parallelogramm an. Das ist sehr einfach. Sie müssen irgendwo auf dem Bildschirm klicken, Maria-Konzert an einer beliebigen Position durchführen und ein Parallelogramm erstellen. Sie können die Neigung mit Hilfe der Maus berücksichtigen. Sie können Ihre Maus nach links, rechts, oben, unten, rechts, links bewegen. Okay. Kommt also auf die Anforderung an. Ich höre einfach hier drüben auf. Und Sie werden hier die gewünschten Abmessungen haben. Sie können die Abmessungen wie gewünscht ändern. Dies sind beispielsweise 600 Einheiten und das sind 250 Einheiten. In Ordnung? Und wir können auch den Winkel hier ändern. Sagen wir zum Beispiel, wenn ich möchte, dass es bei 120 Grad ist, ist das jetzt ein 120-Grad-Winkel. In Ordnung? Stellen Sie sich vor, Sie möchten diesen Winkel nicht kontrollieren, aber diesen Winkel steuern, wird die linke Seite wütend. Wie erhalte ich also die Winkelmaße eines Jahres, die gesteuert werden können? Wir können zu den Dimensionen hier drüben übergehen. Und wir wollen im Grunde den Winkel zwischen diesem Segment und diesem, oder? Klicken Sie also einfach auf das erste Segment und halten Sie das Control gedrückt. Klicken Sie auf das zweite Segment und drücken Sie die mittlere Maustaste. Sie werden hier ein sogenanntes eckiges Fenster bekommen, aber Sie bekommen ein aufgelöstes Skizzierfenster. Was jetzt passiert ist, da wir ein Kreolisch haben, sieht man immer , dass man genug Dimensionen haben muss. Also gib es. Wir sollten unsere Dimensionen nicht in der Skizze haben. Jetzt haben wir hier bereits 120 Grad sichtbar und in der Skizze vorhanden. Creo möchte also entweder, dass wir diese Dimension entfernen, oder die der kreolischen Software ist es, die 180 Grad, 120 Grad oder 60 Grad, die wir erstellen, zu entfernen . Entfernen Sie nur die parallele Abhängigkeit. Seht nur, dass dieser Körper Addison nicht parallel ist. Okay? Ich werde nur diese 120 löschen. Und wir werden diese Dimension haben , die ein editierbares Formular ist. Und wir können die Dimension einfach auf etwa 50 Grad oder 90 Grad oder 120 Grad ändern . Ich denke was gewünscht ist. Okay. Ich glaube also, wir haben verstanden, dass dies mehr als nötig ist, tatsächlich haben wir die Rechtecke erforscht. Ich verwende immer Conda Rechtecke meistens sind zentrierte Rechtecke. Das hängt von den Fällen ab. Wenn wir bestimmte Produkte herstellen, entwerfen oder bauen müssen , benötigen wir in diesen Fällen möglicherweise schräges Rechteck oder Parallelogramme, okay? Aber diese Art von Features kann auch mit einfachen Linien erstellt werden , okay, das müssen wir also im Hinterkopf behalten. Ich stoppe das Video, das wir genug für Rechtecke besprochen haben . Im nächsten Video werden wir über Kreise diskutieren. 6. Kreiere einen Kreis: Willkommen zurück zum nächsten Video. Lassen Sie uns nun die verschiedenen Arten von Kreisen untersuchen. Was wir haben, der erste ist ein plötzlicher Wendepunktkreis, der der Standardkreis ist, oder welcher der erste Typ von Kreis ist, der in der zweidimensionalen Graham-Modellierung verfügbar ist . Lass mich darauf klicken. Das Tool ist gerade aktiviert, der Cursor wird vom rechten Cursor auf den schwarzen Cursor geändert. Und Sie können einfach die linke Maustaste an eine beliebige Stelle auf dem Bildschirm drücken . Und Sie können Ihre Maus nach rechts bewegen , um den Radius des Kreises zu vergrößern , oder nach links um den Radius des Kreises zu verringern. Sie können je nach Anforderung auch vergrößern oder verkleinern . Also segne ich einfach unsere Liste. Drücken Sie die Linksklick, klicken Sie mit der rechten Maustaste Und ich stoppe einfach den Radius an dieser Position. Danach können Sie das Durchmessersymbol hier sehen. Sie können einfach doppelklicken und die Bemaßung wie gewünscht ändern . Das ist ein Durchmesser von 20 Einheiten. Wenn Sie wirklich möchten, dass es die Form eines Radius hat, können Sie einfach auf diese Bemaßung klicken können Sie einfach auf diese Bemaßung klicken und Sie erhalten dieses Popup-Fenster. In diesem Popup-Fenster haben Sie ein Symbol für die erneute Konvertierung in den Radius. Darauf kannst du einfach klicken. Die Radiusbemaßungen werden angezeigt. Jetzt benötigen Sie manchmal radiale Bemaßungen, ebenso wie Durchmesserbemaßungen. Sie können also einfach mit Hilfe dieses Icons belohnen , was wir klar haben. Nun, eine andere Art von Kreis, was wir haben, ist ein konzentrischer Kreis. Ich glaube Ihnen bereits, Sie kennen konzentrische Kreise, also haben wir hier bereits einen bestehenden Kreis. Ich wähle diesen Kreis aus und bewege meinen Cursor innen oder außen, um einen konzentrischen Kreis zu extrahieren. Der konzentrische Kreis hat einen gemeinsamen Mittelpunkt zum Mittelpunkt ist für beide Kreise gleich, aber der Radius ist wirklich für beide Segmente gekauft die Kreise. Lass mich das hier beenden. Dies ist der dritte, dies ist der vierte, fünfte, sechste, Sie können n Kreise erstellen. Und wenn Sie mit der Anforderung zufrieden sind, können Sie einfach die mittlere Maustaste drücken und Ihr konzentrischer Kreis wird angezeigt. Die Durchmesser für jeden Kreis werden hier angezeigt. Sie können sie entsprechend ändern. In Ordnung? sich also alles um konzentrische Kreise. Der nächste ist der Punktkreis. Dies ist zum Beispiel das erste, das ist eine Sekunde. Und ich kann den Kreis einfach irgendwohin bewegen und ihn für den dritten anhalten. Okay, lass es mich dir nochmal zeigen. Lassen Sie mich hier eine Zeile erstellen. Ich erhalte die Linie als zwei Punkte. In Ordnung? Und lassen Sie mich zu diesem Drei-Punkte-Kreis gehen. Das wird also mein erster sein. Wenn ich möchte, dass ein Drei-Punkte-Kreis erstellt wird, kann ich überall auf dem Bildschirm eine Sekunde haben, aber lassen Sie mich ihn einfach in der Mitte des Segments erstellen. Okay? Nun befinden sich zwei beliebige Punkte dieses Kreises an dieser Position , die ich ausgewählt habe. Sie können sehen, dass die erste Position hier und die zweite Position hier drüben ist. Jetzt können Sie einen Kreis entsprechend platzieren, wo immer Sie möchten. Ich lege es einfach hier hin und drücke den mittleren Klick. Ich habe also diesen Kreis , der hier reflektiert wird. Sie können einfach üben und sehen, wie diese drei Punkte als Arbeit bezeichnet werden. Wenn du willst, kannst du es dir einfach, wenn ich will, ich es dir nochmal zeigen. Lassen Sie mich das erste hier drüben erstellen, zweite hier und das dritte hier drüben. In Ordnung. Jetzt kann ich dieses Segment löschen. Lass mich einfach Z steuern. Jetzt habe ich nur die mittlere Maustaste gedrückt, ich habe eine geschlossene Schleife. In Ordnung? Wir können also einfach auf diese Weise untersuchen, wie die Dinge mit verschiedenen Kreisen und Rechtecken funktionieren. In Ordnung? Und wir haben einen Erwachsenen , der drei Tangenten hat. Sie können also die Definition dieses Tools sehen. Erstellen Sie einen Kreis, der drei Elemente tangential hat. In Ordnung? Jetzt muss ich zuerst Entitäten oder Liniensegmente dafür erstellen, eine Linie hier drüben, Linie hier und eine Linie hier drüben erstellen. Es tut mir leid. Lassen Sie mich zuerst den Kreis löschen und eine Linie hier drüben erstellen. Ich bin mir nicht sicher, ob das mit diesem Ding möglich ist, aber versuchen wir es einfach. Ich wähle 2123. Dies sind die drei Elemente, die ich erstellt habe, und ich habe einen Kreis erstellt , der zu drei Segmenten tangential ist. Die erste Entität, die zweite Entität und die dritte Entität. In Ordnung? Falls Sie einen Kreis erstellen müssen die Tangentialität mit drei Segmenten beibehalten muss, können Sie einfach zu dieser Option springen und diese Kreisform erstellen. Lassen Sie mich dieses Segment einfach erneut löschen und es neu erstellen, um es Ihnen zu zeigen. Ich habe also dieses Segment hier drüben präsent. Ich kann ihre Position ändern. Vielleicht ein Bot Ordnung, und ich kann einfach hüpfen und die Drei-Tangentenoption auswählen. Dies wird meine erste sein, dies wird meine zweite Position sein, und dies wird meine dritte Position sein. Nachdem Sie die Eingabetaste gedrückt haben, können Sie dieses Symbol hier sehen, das ich gerade hervorhebe. Dieses Symbol steht also für, oder dieses Symbol repräsentiert die Tangentialität. Okay, Sie können hier auf der Registerkarte „Einschränkung“ sehen, dass wir verschiedene Symbole haben die verschiedene Einschränkungen darstellen. Erhalte das als vertikale Einschränkung. Dies ist ein horizontaler, das ist ein senkrechter, tangentialer Mittelpunkt, der zusammenfällt. Richtig? Jetzt können Sie einfach nachsehen, wenn ich eine vertikale Linie erstelle, Sie würden dieses Segment erhalten. Das ist ein vertikales Segment, okay, das ist der Grund, warum du dieses vertikale Symbol hier drüben hast . Dann haben Sie dieses horizontale Segment hier drüben. In ähnlicher Weise werden Sie Senkrechte haben. Also zeige ich dir einfach senkrecht hier drüben. In Ordnung? Wenn ich jetzt einfach zu senkrecht gehe, tut es mir leid. Dies ist bereits eingeschränkt. Ich zerstöre dich senkrecht auf andere Weise. Lassen Sie mich einfach von hier aus beginnen. Das ist eine geneigte Linie, aber wenn ich die Linie nur auf diese Weise aufrechterhalte, okay? Ich kann jede Einschränkung löschen, da die Software nur minimale Einschränkungen benötigt. Es sollte nicht zu stark eingeschränkt sein. Ich habe bereits horizontal hier drüben, und senkrecht ist nichts anderes als die vertikale Beschränkung. Die Software sagt , dass wir hier bereits vertikale Einschränkungen haben. Möchten Sie es löschen und die Rechtwinkligkeit widerspiegeln? Also sage ich ja. Und ich werde die Rechtwinkligkeit hier drüben anzeigen lassen, oder? Es geht um Einschränkungen. Wir werden in Zukunft wieder darüber diskutieren, also mach dir darüber keine Sorgen. Eine weitere Sache , die links war, als wir über Linien diskutierten , war etwas, das als Les-Linie-Tangente bezeichnet wurde. Unter diesem Feld befinden sich unter dieser Linienfunktion oder das Linienwerkzeug. Seien Sie jetzt weiter, ich werde hier zwei Kreise erstellen. Dies ist der erste Kreis. Und wenn Sie einen weiteren Kreis erstellen möchten, dessen Mittelpunkt kolinear mit diesem ersten Kreismittelpunkt ist . Sie können einfach den Mauszeiger auf diese Mitte bewegen und sich einfach nach rechts bewegen und Sie können sehen, wie eine gepunktete Linie erstellt wird. Dies bedeutet also, dass der Mittelpunkt des neuen Kreises mit dem Mittelpunkt des ersten Kreises übereinstimmt. Ich erstelle einen Kreis mit etwas größerem Durchmesser und drücke den mittleren Klick. Ich muss. Durchmesser sind zwei Kreise mit unterschiedlichen Durchmessern. Die erste ist 70 und die nächste wird doppelt angeboten. Und sie haben eine Entfernung von sagen wir 200. Und ich frage mich, welche Linie zu beiden Kreisen tangential ist. Okay? Um also schnell eine Linie zu erhalten, die beide Kreise tangiert, kann ich zur Linientangente gehen und den ersten Kreis und den zweiten Kreis auswählen . Und Sie können eine automatische Erstellung einer Linie sehen , die mit den Kreisen tangential ist. Diese Linie hält eine Tangentialität mit dem Kreis für den Bürger aufrecht, wir haben hier eine Tangentialbeschränkung. ähnlicher Weise werden wir eine Tangentialität dieser Linie und dieser Kante hier drüben haben , oder diese Krümmung des Kreises. Lass es mich dir nochmal zeigen. Ich bin im Linientangentialmodus. Ich wähle den ersten Kreis aus. Wählen Sie den zweiten Kreis aus. Automatisch wird die Linie erstellt, drücken Sie den mittleren Klick, kommen Sie aus dem Linienwerkzeug. Sie werden eine Tangente zwischen zwei Kreisen sehen. Jetzt können Sie einfach die Segmente löschen , die nicht gewünscht sind, und Sie haben eine geschlossene Schleife nachdem Sie den mittleren Klick gedrückt haben. Falls der schattierte Bereich in Ihrem Creo nicht angezeigt wird, können Sie einfach dieses Symbol überprüfen. Dies ist das Symbol, das schattierten Bereich aus- und einschaltet . Es wird daher empfohlen , diese Option immer aktiviert zu lassen diese Option immer aktiviert da wir dadurch im Grunde genommen verstehen , dass alle Leitungen ordnungsgemäß angeschlossen sind. Klar. In diesem Sinne werde ich das Video hier beenden. Im nächsten Video werden wir über Bögen, Ellipsen, Linien und andere Merkmale sprechen und skizzieren. Treffen wir uns im nächsten Video. 7. So erstellen Sie einen Arc: Willkommen zurück zum nächsten Video. In diesem Vorlesungsvideo werden wir schnell über die Option arc diskutieren. In Ordnung, jetzt, unter dem Bogen, haben wir verschiedene Arten von Acts, die vom Benutzer verfügbar und verwendet werden können. Jetzt kommt es wieder auf die Anwendungen an. Es ist nicht notwendig , dass wir immer dieser Funktionen nutzen müssen. Manchmal ist es nicht erforderlich, dass wir drei Tangentenargumente aufzeichnen. Okay, wir können einfach mit Drei-Zeiger-Mitte und -Enden arbeiten . Aber lassen Sie uns einfach untersuchen, was die verschiedenen Bögen sind und wie schaffen wir sie für unser Wissen, okay? Der erste ist ein Drei-Punkt-Bogen. Es erzeugt also einen Bogen, indem zwei Punkte ausgewählt werden. In Ordnung? Und schalte einfach diesen Lichtbogen ein. Jetzt bin ich gerade im Bogenmodus. Ich wähle den ersten aus. Ich kann die Sekunde überall auf diesem Display haben. Und um die Algorithmusposition zu stoppen, müssen wir nur die gewünschte Position auswählen. Wenn ich es zum Beispiel hier beenden möchte , drücke ich die Sekunde. Ich drücke erneut die mittlere Maustaste und klicke mit der mittleren Maustaste. Okay. Der Linksklick und die mittlere Kolik. Es tut mir leid. Also lass es mich einfach nochmal machen. Erster Glick, zweiter Klick, Klick, drücke sie. 8. Arc: Willkommen zurück zum nächsten Video. Während wir unsere Diskussion mit OCS fortsetzen, werden wir drei verschiedene Arten von Lichtbögen auslassen. Das ist der Drei-Tangentenbogen, der konzentrische Bogen und der Bogen, der ausgeführt wird, diskutieren mit dem Drei-Tangentenbogen. Wenn wir jetzt nur auf eine Funktionen oder eines der Tools zeigen, ein Popup-Fenster angezeigt, in dem der Typ des Tools erklärt wird, was wir auswählen werden. Zweitens ist dies ein Drei-Tangentenbogen, und er beschreibt auch seine Funktionalität. Es erzeugt eine Arkustangente von drei Objekten. Das bedeutet also, dass wir es nur erstellen können, wenn drei Entitäten auf dem Bildschirm verfügbar sind. Weil Sie jetzt sehen können, tippe ich einfach auf eine beliebige Stelle auf dem Bildschirm, es funktioniert nicht. Lassen Sie mich einfach auf Escape klicken oder auf das Escape-Symbol tippen und dann drei Entitäten erstellen. Dies ist die erste Einheit. Dies wird die zweite Einheit sein. Und lassen Sie mich das als meine dritte Einheit haben. Jetzt klicke ich einfach auf den Drei-Tangentenbogen. Ich wähle die erste Entität aus, wähle die dritte Entität und die zweite Entität und die dritte Entität aus. Nachdem Sie auf drei Elemente geklickt haben, können Sie sehen, dass ich eine Arkustangente erhalte. Wir können dieses Tangentialsymbol sehen, oder? Das deutet also darauf hin, dass es sich einen Bogen handelt, der zu drei Objekten tangential ist. Okay, lass mich nochmal neu zeichnen. Die erste, die zweite und die dritte. Okay. Sie können dies als Erstes festlegen, das zweite verteilen und das dritte verteilen. Alles was passiert, hängt von der Anwendung ab, woran wir gerade arbeiten. In Ordnung, so funktioniert das also. Dies ist eine einfache Erklärung des Drei-Tangentenbogens. Der nächste ist der konzentrische, OK , der konzentrischen Kreisen ziemlich ähnlich ist. Okay? Lassen Sie mich jetzt zuerst einen Bogen erstellen. Lassen Sie mich einen Drei-Tangenten-, Drei-Punkt-Bogen erstellen , 1,2 und den dritten. In Ordnung? Jetzt gehe ich einfach zu dieser Option, die als konzentrisch bezeichnet wird. Ich wähle den Bogen aus. Und du kannst sehen, dass ich den gleichen Mittelpunkt habe, okay? Ich habe jetzt die Möglichkeit, einen Bogen zu erstellen. Es würde bis zu dieser Position schaffen. Die Konzentrische ist immer noch aktiviert. Okay, ich kann, ich kann das von der Mitte aus sehen, denselben Zentrumsursprung. Ein weiterer Arc kann als Token erstellt werden. Lassen Sie mich jetzt einfach etwas Ähnliches wie auf diese Weise erstellen. Auch hier ist es aktiviert. Ich kann so etwas kreieren. Es ist wieder aktiviert. Ich kann so etwas kreieren. Wann immer ich damit zufrieden bin, kann ich einfach die mittlere Maustaste drücken und auf diese Weise werden konzentrische Bögen erstellt. In Ordnung? Es geht also um konzentrische Bögen. Ich glaube, wir haben davon verstanden. Die nächste ist die konische , was sehr einfach ist. Dies ist das erste und das ist das zweite. Und Sie werden diese Konik haben, die entweder nach links oder nach rechts, nach oben, unten, links und rechts verschoben werden kann nach oben, unten, , es hängt von Ihrem Interesse ab. Ich drücke es einfach hier drüben und drücke die mittlere Maustaste. Jetzt können Sie sehen, dass wir eine Linie mit dieser Mittellinie verknüpft haben, die wir haben, und auch den Wert von Rho hier drüben. Wir können den Wert ändern. Zum Beispiel, wenn ich es als 0,60.70 ändere, okay? Dieser konische Wert ändert sich also. Persönlich habe ich das bisher noch nie benutzt. Es kam mir nie in die Erfahrung , dass ich diese Art von konischer Oberfläche verwenden musste . Vielleicht kann es für Sie nützlich sein , wenn Sie bestimmte Anwendungen haben. Es ist möglicherweise nicht nützlich für Sie wenn Sie keine Anwendungen dafür haben. Trotzdem empfehle ich Ihnen als Lernender dieses Kurses wirklich, mindestens einmal zu üben und zu sehen, wie es funktioniert. In Ordnung? Hier dreht sich alles um Argumente und du hast schon eine Zeile hier drüben. Ich lösche diese Zeile, indem ich die Zeile und das Löschen-Symbol auf der Tastatur drücke. Okay, im nächsten Video werden wir an Ellipse und Spline arbeiten und uns die anderen Funktionen ansehen , die in der zweidimensionalen Modellierung verfügbar sind . 9. Ellipse erstellen: Willkommen wieder beim Video. Jetzt werden wir im vorherigen Video über Ochsen diskutieren und wir sollen in diesem Video über Leptin diskutieren. Okay, wenn wir also zum Drop-down-Menü für Ellipse gehen , haben wir die beiden Arten von Ellipsen, die verfügbar sind. Die erste ist die x-Achse und die Lippe. Und die zweite ist Mitte und Zugangsellipse. Okay? Wenn ich die erste auswähle, und nachdem ich die erste ausgewählt habe, endet die Achse LMP. Im Allgemeinen müssen Sie jetzt wissen, dass die Ellipse Zugriff auf die Hauptachse und die Nebenachse hat oder diese erhält. Diese Art von Ellipse basiert also auf den Achsenabständen. Dies ist zum Beispiel meine Hauptachse. Das wird meine Nebenachse sein, was auch immer du behalten willst. Okay? Das ist also mein zweiter Linksklick und danach und der dritte ist der mittlere Pick. Um aus dieser Ellipsenfunktion oder dem Werkzeug herauszukommen , können Sie die Positionierung und die Werte anpassen , die für Ihre Achse erforderlich sind. Die erste ist für 50 Einheiten, und lassen Sie mich die zweite als zweitausend beibehalten, okay? Das sind also die Achse und die Ellipse. Und Sie können diese auch vertikal erstellen lassen. Hängt von deiner Kreativität ab. Nun, das war eine geschlossene, schattige Region, aber anders. Ich überschneide mich, überlappt mich nicht. Es wird kein geschlossener sein, keiner von ihnen wird der Cluster sein. Wie nennt man geschlossene Regelkreise? Um eine geschlossene Schleife aufrechtzuerhalten, müssen wir grundsätzlich die sich überschneidenden Segmente löschen, einrichten und einfach löschen. Lass mich diesen löschen. Lass uns einfach abschneiden. Und Sie können sehen, dass wir eine geschlossene, schattierte Oberfläche oder eine geschlossene Schleife haben. Das ist also die erste Art von Ellipse, die wir haben, und die zweite Art von Ellipse ist die Zentrum- und Zugangsellipse. Alle Ellipsen haben also zuerst Mittelpunkte und den Ursprung des Ursprungs dieser Ellipse von der Mitte. Im Grunde habe ich das Zentrum an dieser Position geschaffen oder beibehalten. Jetzt bewege ich den Cursor einfach nach links oder rechts. Und Sie können sehen, dass eine der Achsen erstellt wird. Wenn ich eine Achse erstellt habe, kann ich auch die andere Achse erstellen, indem ich den Cursor entsprechend auf die entsprechenden Entfernungen bewege . Und danach kann ich einfach die Werte ändern, um meine Ellipse, die ich erstellt habe, anzupassen oder neu einzustellen. In Ordnung? So funktioniert also die Ellipse. Es ist ziemlich einfach. Und wenn Sie es nur noch einmal zeigen möchten, bewegen Sie sich horizontal und bewegen sich nach oben oder vertikal, Sie dann Ihre Abmessungen neu an, um sie entsprechend anzuzeigen. Klar. Hier dreht sich also alles um Ellipse. Gehen wir zum nächsten Video über, in dem wir etwas über Spline diskutieren werden , okay. 10. Sphärische Linien erstellen: Spline ist nichts anderes als eine Freiformskizze oder eine sphärische Linie. Es erlaubt uns, die Linie in einer Art Freiformnatur zu erzeugen , okay, es wird niemals gerade sein, aber wir können eine Art Kugelform haben. Okay. Also fange ich einfach an, mit Spline zu arbeiten. Dafür muss ich nur auf die Funktion oder das Tool klicken, was auch immer wir haben, was auch immer wir verwenden möchten. Okay? Also wird der erste hier sein. Und stell dir vor ich möchte, dass der zweite hier drüben ist. Und wenn ich zur dritten übergehe, können wir sehen, wie sie ihre Ausrichtung und ihr Design verändert. Okay? Es ist also immer Tangente, okay? Die Zeigertangente, okay, die Segmente sind tangential. Dieses Segment ist beispielsweise tangential zu diesem Segment. Ich bin aus diesem Spline herausgekommen , weil ich gedrückt und mit der mittleren Maustaste geklickt habe. Jetzt muss ich wieder von diesem Punkt aus beginnen und an diesem Punkt aufhören. Wenn ich jetzt einfach von dieser Position hochkommen möchte, kann ich einfach wieder die mittlere Maustaste drücken. Jetzt nach dem Erstellen der mittleren Maustaste. Und Sie können einfach diesen Punkt nehmen und Sie können einfach nur die Positionierung wie gewünscht studieren. Das ist die Flexibilität , die wir haben. Und die Segmente sind immer tangential zu den Positionen, wo immer sich die Punkte befinden. Okay, wenn es so interpretiert wird, ist das im Grunde in Ordnung. Jetzt versuche ich einfach, das zu löschen und lass mich einfach versuchen, auf Spline zu klicken. Sie können sehen, wie wir diese Art von einzigartigen Oberflächen als einzigartige Segmente schaffen können , in Ordnung? Bögen ist das also im Grunde nicht sehr gut möglich. Auch hier kann es auch mit Bögen erstellt werden, aber in Spline handelt es sich um eine Freiformzeichnung, wie aber in Spline handelt es sich um eine Freiformzeichnung, ich sie einfach nenne. Okay. Jetzt werde ich mehr über Blind erklären, wenn wir zu einigen Übungen springen oder so, okay? Wenn Sie zum Beispiel auf dieses Flugzeug doppelklicken, haben Sie ein Fenster und Sie können hier einige Dinge tun. Okay, ich erkläre es einfach, wenn wir mit der Diskussion einiger Übungen beginnen. Ab sofort ist es für Sie etwas zu früh , um an diesen erweiterten Optionen zu arbeiten. Klar. Jetzt mache ich hier eine Pause. Jetzt, im nächsten Video, werden wir an den anderen Optionen arbeiten, die wiederum wichtige Tools sind die häufig verwendet werden, und Creo Parametric. Jetzt empfehle ich dir wirklich, hier eine Pause einzulegen. Dies ist der erste Tag in der Creo Parametric Software, und wir haben hier bereits großartige Tools gelernt. Es gibt noch viel mehr Dinge , die verständlich sein müssen. Ich meine, es gibt noch viel mehr Dinge , die wir verstehen müssen. Und wenn Sie das Tempo verlieren, werden Sie ein wenig abgelenkt oder verlieren Ihre Interessen. Und ich empfehle Ihnen wirklich, an dieser Stelle eine Pause einzulegen und sich mir anzuschließen, wenn Sie frisch mit einer frischen Tasse Tee trinken. Okay, damit Sie die verbleibenden Optionen sehr schnell verstehen . Lass uns das im nächsten Video nachholen. 11. Wichtigkeit von Fillets: In Ordnung, wir haben also bereits einen Stand erreicht , in dem wir die grundlegenden Werkzeuge verstehen , die oft benötigt werden, um jede Form von Designs zu erstellen oder die Linienoption zu erhalten, das Rechteck, der Kreis spielt Ellipse und die Argumente. Jetzt haben wir bestimmte Optionen, die sie ergänzen. Auch hier haben wir bestimmte Optionen , die auf die vorhandenen vorhandenen erstellten Skizzen angewendet werden . Geben Sie zum Beispiel an, wenn wir hier ein Rechteck haben, erstelle ich gerade ein Eckrechteck. Jetzt haben wir diese gültige Option, die auf Linien oder Entitäten angewendet wird , okay? Und es wandelt diese scharfen Ecken im Grunde in eine glatte, kreisförmige Verlängerungsfläche um. Okay? Ich meine, nicht oberflächlich, tut mir leid, das ist eine zweidimensionale Sache, es tut mir leid, das ist eine zweidimensionale Sache, also wird eine scharfe Ecke in eine abgerundete Ecke umgewandelt . Sie können in einfachen Worten sehen, ich werde das Füllen jetzt einfach im Film aktivieren. Aber es gibt offensichtlich wieder verschiedene Arten von Optionen, aber darüber werden wir uns nicht Gedanken machen. Wir werden uns nur um das erste kümmern, das ein Rundschreiben ist , füllen Sie es aus. Und ich hüpfe einfach in die Ecken. Dies ist zum Beispiel die erste Ecke, die ich habe. Sie können also sehen, dass die Software uns Empfehlungen gibt Wenn Sie sich beispielsweise für dieses Tool entscheiden, müssen Sie dies als Erstes tun. Also gibt es uns Befehle, okay? Also sagt es uns jetzt, dass wir zwei Entitäten auswählen sollen. Wählen wir also zwei Entitäten aus , die eine Ecke bilden. Das wäre also die erste Entität, ich habe, und dies wird die zweite Entität sein. In dem Moment, in dem ich die zweite Entität ausgewählt habe, können Sie die Umwandlung von Condor in eine abgerundete Ecke sehen , eine scharfe rechteckige Ecke in eine kreisförmige Ecke, um genauer zu sein, oder rechts. Auf diese Weise können wir die scharfen Ecken aus der Skizze entfernen und sie in abgerundete Ecken umwandeln. Und natürlich werden überall dort, wo wir abgerundete Ecken in Form von Bögen haben, Radien vorhanden sein. Wir können die Radien bestellen. Okay, lass mich es von eins drei ändern Etwas zweitausend. Okay? Dies ist die erste Art von kreisförmiger Rundung, die wir haben. Schauen wir uns den zweiten an und vergleichen wir beide und verstehen, was der Unterschied ist. Wenn ich jetzt nur darauf schwebe, sagt mir das auch, dass ich zwei Entitäten mit einem Bogen verbinden soll. Ich werde mir das auch sagen, dass diese Art der Füllung zwei Entitäten mit einem Bogen und einem Jahr verbinden wird. Die erste Linie ist dasselbe, das verbunden ist, um zwei Entitäten außer einem Bogen zu verbinden. Aber es gibt einen Unterschied zwischen ihnen. Das ist in Bezug auf die sichtbare Hintergrundkonstruktionslinie. Sie können sehen, dass dies eine Konstruktionslinie ist, die das vorherige Liniensegment darstellt , das wir hatten. Okay, wenn ich den zweiten auswähle und dieses ähnliche erstelle, fülle es hier aus. Dies ist die erste Entität, dies ist die zweite Entität. Und lassen Sie mich einen Radius von einer dreifachen 0 beibehalten. Sie können sehen, dass es die scharfe Kante in eine abgerundete Kante umwandelt , was der linken ziemlich ähnlich ist, aber im Hintergrund, wie wir es hier haben, die Konstruktionslinien sind die Konstruktionslinien in diesem Fall nicht sichtbar. Diese wurden entfernt. Wir werden also keine Ahnung von ihren früheren Positionen haben . Okay. Das sind also die ersten beiden Arten der Füllung. Was sind die anderen beiden Arten der Füllung? Die anderen beiden Arten von Folat sind im Grunde die elliptischen Filets. Dies sind die kreisförmigen Verrundungen. Die nächste ist die elliptische Füllung, bei der die Konstruktionslinie im Hintergrund dargestellt wird. Sie können sehen, dass dies die Konstruktionslinie ist. Und wie ich bereits erwähnt habe, als wir über Ellipse diskutierten, wird eine Ellipse eine Hauptachse haben, okay, präsentiert ist dies die große Halbachse, weil dies ein Teil der Ellipse ist, ein Quotenteil von Ellipse. Ich zeige es dir einfach her. Es tut mir leid, was ist passiert? Ja. Dies ist das Auseinanderbrechen, das erste Quartal. Sie können also sehen, dass dies das erste Quartal ist was wir geschaffen haben, und dies ist die große Halbachse Lassen Sie mich es als fünftausend oder 500 und dieses als 250 beibehalten . In Ordnung? Sie können also sehen, dass Ihre Ellipse oder die elliptische Füllung so aussieht, okay. Aber das ist die Art von Fülllicht, bei dem sich die Konstruktionslinie, wie Sie es nennen , im Hintergrund spiegelt. Aber wenn wir nicht wollten, dass dieses Ding reflektiert wird, können wir einfach beide Entitäten auswählen und Sie können sehen , dass sie keine Hintergrund-Tangentenlinien haben. Wir können einfach die, wie nennt ihr die Dur- und Moll-Achse, anpassen oder mit ihr spielen . Ich möchte zum Beispiel, dass das 150 ist und die Nebenachse muss niedriger als die Hauptachse sein, okay? Und lass mich das bei 50 belassen, okay? Jetzt können Sie sehen, dass dies auf diese Weise wieder hergestellt wird. Jetzt, meistens, wenn wir mit 3D-Modellen arbeiten spezifisch zu sein , denn das ist das Hauptziel jeder CAD-Software, dreidimensionale Modelle zu erstellen. Tun wir nicht. Die meisten, meistens verwenden wir keine Filets, okay, wir werden etwas verwenden, das als Surround bezeichnet wird, die dreidimensional sind. Phillips kann man sagen, okay, aber manchmal benutzen wir es. Es ist nicht so, dass wir es immer nicht benutzen. Es kommt auf die, wiederum auf die Anwendung an. Manchmal müssen wir Verrundungen erstellen, skizzieren und in eine eindimensionale Form konvertieren. Oder manchmal machen wir mit den scharfen Ecken weiter und wandeln sie einfach in dreidimensional um. Und dann erinnere dich an die scharfen Ecken mit Hilfe einer dreidimensionalen Villette, die in der Software im Grunde genommen als herum bezeichnet wird. Okay, ich komme zur Sache. Mach dir keine Sorgen. Wir müssen sehr geduldig sein , weil wir von der Gründung ausgehen. Es braucht also ein bisschen Zeit und Übung, um diese Dinge gut zu machen. Okay, jetzt, da wir eine Diskussion über Fallot abgeschlossen haben, glaube ich, dass Sie dies erneut üben und mir Fragen stellen können , wenn wir dies getan haben. Und im nächsten Video werden wir etwas über Fasen diskutieren. Okay, treffen wir uns einfach im nächsten Video. 12. Verwenden einer Chamfer: Fasen sind Verrundungen sehr ähnlich, aber sie wandeln die scharfen Ecken nicht in kreisförmige Ecken oder elliptische Ecken um. Und zeig dir einfach was sie machen, was haben sie getan? Also erstellen wir zuerst ein Rechteck hier drüben. Und nachdem ich das Rechteck erstellt habe, hoffe ich jetzt auf diese Fase. Und Sie können sehen, dass es zwei Arten von Fasen gibt : Fase und Fasenschnitt. Wann immer Sie also das Trimmwort haben, Suffix für das erste Hauptwort, bedeutet dies, dass die Konstruktionslinien im Hintergrund nicht sichtbar sind. Die gepunkteten Linien sind nicht sichtbar. Das Gleiche gilt für Filets. Sie werden die einfache kreisförmige Füllung haben, wodurch diese Konstruktionslinien sichtbar sind. Und du wirst eine kreisförmige Trimmung haben. In diesem Fall werden die Konstruktionslinien im Hintergrund nicht die Konstruktionslinien im reflektiert, nachdem sie verwendet wurden. Gehen wir also zum ersten. Und wieder fordert mich die Software auf, zwei Entitäten auszuwählen. Ich wähle die erste Entität und die zweite Entität aus. Und Sie können sehen, wie die beiden scharfen Ecken in eine Art Schnitt umgewandelt werden, der in einiger Entfernung abschneidet. Und diese Abstände können je nach Benutzer geändert werden . Ich möchte zum Beispiel, dass dies bei 500 liegt und dass dies etwa 2000 oder zweitausend ist. So erstellen Sie also eine Fase. Das ist wieder eine Art scharf. Ich meine, es entfernt im Grunde diese 90-Grad-Kante und wandelt sich in diese Form um. Ich baue einfach das Gleiche hier wieder auf. Wir können die Entfernung ändern. Wir können es als Drei-Tupel-0 oder drei Triple-0 auf beiden Seiten beibehalten Drei-Tupel-0 oder drei Triple-0 und in die zweite kommen, die im Grunde das TAM für die Trimmung ist. werden keine Nach seiner Verwendung werden keine Konstruktionslinien mehr verfügbar sein. Wie kontrolliert man die Entfernungen? Sie müssen diese Werte kontrollieren. Auch hier muss man mit den bestimmten Entfernungen spielen. So funktionieren beide Optionen , die es in der Fase füllen. Im nächsten Video werden wir über Offset Thicken und andere Funktionen diskutieren . 13. Was ist ein Offset: Willkommen zurück zum nächsten Video. In diesem Video werden wir etwas über Offset diskutieren. Okay? Um Ihnen den Versatzbefehl zu erklären, erstelle ich hier zunächst eine Linie mit beliebigen Abmessungen, also mit jeder Entfernung, lassen Sie mich 500 beibehalten. Und Sie können diese Symbole verwenden, um den Zoom oder die Ansicht der Skizzen, die Sie erstellen, anzupassen den Zoom oder die Ansicht . Die erste Option ist Refit. Also wenn ich auf Refit klicke, wird das Segment in der Entfernung automatisch automatisch auf dem Bildschirm angezeigt. Okay? Jetzt lass mich noch einmal drücken. Sie können sehen, wie es sich anpasst. Und jetzt habe ich dieses Segment, das 500 Einheiten Abstand von links nach rechts hat. Und stellen Sie sich vor, ich möchte ein weiteres Segment in einer bestimmten Entfernung vom ersten Segment erstellen ein weiteres Segment in einer bestimmten Entfernung vom ersten Segment Ich gebe es uns mit den gleichen Abmessungen , also 500 Einheiten. Für mich gibt es zwei Möglichkeiten. Ich kann eine Linie erstellen und ich kann sehen, dass sie an der gleichen Position beginnt der gleichen Position der das erste Segment hier drüben vorhanden ist. Und es kann sich nach rechts bewegen. Und wieder, hör auf an der Stelle, an der dieser Punkt endet, geh irgendwo hin und lass es dann. Okay, das ist also das Erste. Und dann kann ich nach Belieben etwas Abstand halten. Sagen wir zum Beispiel, wenn ich einen Abstand von 100 Einheiten zwischen den beiden Liniensegmenten haben möchte . So muss ich es also machen. Okay, ich muss zum Linienbefehl gehen, die erste Position, Position, zweite, zweite Position und damit die Entfernung auswählen zweite, zweite Position . Nun, tun wir, oder können wir eine beliebige Option verwenden, die uns hilft, dieses zweite Segment einfacher zu erstellen, ok, also können wir in diesem Fall einfach das Segment zuerst auswählen und zum Befehl offset gehen. Nachdem Sie Offset ausgewählt haben, wird hier ein Fenster als eine Art Popup-Bildschirm angezeigt. Sie können unser Popup-Fenster sehen, dem Sie aufgefordert werden, den Offsetwert einzugeben. In welcher Entfernung möchten Sie dieses bestimmte Liniensegment versetzen? Ich möchte, dass es in einer Entfernung von 100 versetzt wird, okay? Jetzt kannst du die Richtung sehen. Das wird also in diese Richtung versetzt. Okay? Nachdem Sie das Häkchen gedrückt haben, haben Sie eine Linie mit 100 Einheiten, die dieselbe Länge wie die erste hat. Und das werden 100 Einheiten sein. Stellen Sie sich vor, Sie möchten, dass sich das Liniensegment auf der anderen Seite befindet. Also was machst du, wenn du zum Offset gehst, du wählst die Linie aus und gibst hier eine 100 ein. Aber wenn Sie sich ändern, fügen Sie ein negatives Vorzeichen hinzu, weil Sie möchten, dass es oben steht. Also müssen wir in die negative Richtung gehen. Danach können Sie dieses Häkchen drücken und Sie haben, was nennen Sie die andere Linie, die erstellt wird, die, Sie wissen schon, eine Art Versatz mit der ersten, Bearbeitungsentfernung von 100 Einheiten. So funktioniert es also. Okay, das ist eine sehr einfache Erklärung, aber ich zeige dir nur eine andere Erklärung. Zum Beispiel, wenn wir dieses Rechteck haben, dessen Abmessungen wieder eins Triple 0 mal phi triple 0 sind. Und ich möchte eine Versatzlinie von jedem Segment in einem Abstand von 100 Einheiten 50 Einheiten haben. Also klicke ich einfach auf Offset wähle die erste Zeile in dieser Richtung aus. Ich möchte, dass es bei 50 Einheiten ist. Ich hab die erste Zeile. der zweiten Zeile kann ich 50 antippen, weil ich will, dass sie drinnen ist. Ich wähle das aus. Ich will es, ich möchte, dass die Linie bei 50 Einheiten liegt, was wiederum innerhalb der Richtungen liegt, also füge kein negatives Vorzeichen hinzu. Und dieser wieder im Inneren bei 50 Einheiten. Und ich kann diese Segmente einfach löschen. Dies hilft uns, einen angemessenen Abstand von 50 Einheiten nach Wunsch von jedem Standort einzuhalten . Oder wir können einfach jede Entfernung ändern, um den Wunsch zu erfinden. Dies ist sehr hilfreich Option Offset wird sehr häufig verwendet. Wir können auch kreisförmige Dinge ausgleichen. Okay, klicken Sie auf Offset. Da ich bereits einen Kreis ausgewählt habe, erhalte ich diesen Bildschirm direkt hier. Ich kann einen beliebigen Wert eingeben, zum Beispiel zehn. Sie können sehen, dass diese Entfernung tatsächlich zehn beträgt. Lassen Sie mich einen größeren Wert eingeben. Ich drücke Strg Z zum Rückgängigmachen. Eddie kann tatsächlich die Offset-Linie sehen. Ich trete ein. Welchen Wert gebe ich ein? 85. Okay, das wird also nach außen versetzt. Ich kann diese Zeile erneut auswählen und einen negativen Offset-Einblick von 85 Sortierungen hinzufügen . Okay? So funktioniert es also. Der Versatzbefehl, Sie, ich empfehle Ihnen, viel zu üben, da er eines der wichtigsten Merkmale und Skizzen ist . Richtig? Gehen wir nun zum nächsten Video über und setzen unsere Diskussion fort. 14. Verdicke eine Linie: Willkommen zum nächsten Video. In diesem Vorlesungsvideo werde ich Ihnen etwas über verdicken erklären , okay, jetzt, wann immer ich die Creo Parametric Software verwende, habe ich oft genommen , aber das ist kein verdicken was ich benutzt habe. Ich habe eine dreidimensionale Option verwendet. Aber die zweite Option, die in der 2D-Skizze verfügbar ist, habe ich bisher noch nie verwendet. Aber als Benutzer der Creo Parametric Software wird dringend empfohlen, ein kurzes Wissen darüber zu haben, zumindest was ist die Funktionalität davon und was bewirkt sie, okay? In meinen einfachen Worten nenne ich die dicke Option oft als doppelten Offset. Das ist vielleicht nicht richtig oder richtig, aber dafür gibt es einen Grund. Der Grund dafür ist, dass wir zwei Zeilen von der ersten ursprünglichen Zeile versetzt bekommen werden . Okay. Ich versuche Ihnen zu zeigen, was ich eigentlich zu sagen versuche, denn manchmal sind theoretische Beschreibungen langweilig und praktische Beschreibungen geben uns mehr Informationen. Stellen Sie sich vor, wir haben diese Linie und ich sagte Ihnen, wenn Sie dies in einer bestimmten Entfernung ausgleichen möchten, okay, ich habe den 30-Wert eines Jahres eingegeben, also bekomme ich eine genau ähnliche Linie in 30-Entfernung vom ersten Linie. Jetzt werde ich eine Linie an derselben Position neu erstellen. Aber ein gewisser Abstand von links nach rechts ist ab sofort nicht nötig. Okay. Und lass es mich einfach hochdrücken. Und wenn ich nur auf Tikkun klicke, wähle ich diese Zeile aus. Die Software fordert mich auf, die Dicke einzugeben und vorzustellen, ich gebe hier bei dieser Eingabetaste nur zehn ein. Und die Software fragt mich nach der Offset-Entfernung. Also seit ich 30 über Jahr Insel oder 30 betreten habe. Jetzt, nachdem Sie die Eingabetaste gedrückt haben, können Sie sehen, dass ich am 31. eine Zeile erhalte. Und dann wird ein Abstand von zehn Einheiten als Dicke beibehalten . Okay? So funktioniert es also eigentlich. Also müssen wir zweimal eintreten. Ich zeig's dir nochmal. Mach dir darüber keine Sorgen. Okay. Das ist Dicke. Lassen Sie mich eine Dicke von 15 eingeben. Und das ist nicht diese Richtung. Okay? Was auch immer Sie jetzt geben, zum Beispiel, wenn Sie haben, wenn Sie 30 geben, wird es eine Linie mit 3015 Einheiten darüber erstellen . Es wird eine Dickenlinie erzeugt. Okay? Wenn ich jetzt zum Beispiel 40 erstelle und die Eingabetaste drücke, wäre dieser Abstand 40. Sie können es von hier bis hier messen. Drücken Sie die mittlere Maustaste hier. Das wären 40 und das wäre die Dicke. Was wir gegeben haben, ist 15. Okay. Ich werde hier für Ihr Verständnis lesen. Ich frage mich wirklich, warum diese Art von Optionen in Korea verfügbar ist, aber vielleicht habe ich meine sieben bis acht Jahre Erfahrung mit Creo nicht genutzt meine sieben bis acht Jahre oder ich denke mehr als das. Lassen Sie mich hier einfach zehn als Dicke und Versatz als 40 eingeben . Sie können also sehen, dass das die Dicke ist, also ist es Ben, tut mir leid. Das sind zehn. Und gehen Sie zur Bemaßung, wählen Sie die erste Zelle an der zweiten Stelle aus, Cursor hier drüben. Ups. Warum kommt das nicht zur Sprache? Lass es mich hier drüben platzieren. Okay. Ich verfolge dieselbe Entität , die der Grund dafür ist, dass sie nicht kommt. Lassen Sie mich hier einfach das Erstellen lernen. Das ist eine feine Dicke. Lassen Sie Maler 15 von Satz B. Das ist also der Offset-Abstand, der 50 war. Und das ist der Dickenabstand, der 15 beträgt. Okay? funktioniert der Befehl verdicken auf diese Weise. Und du kannst einfach ein-, ein- oder zweimal üben und es einfach verlassen. Und Sie können einfach mit der nächsten Option fortfahren. Im nächsten Video werden wir also über Gaumen als über die Mittellinie, den Punkt, das Koordinatensystem und die Bearbeitung von Features und Abhängigkeiten sprechen Koordinatensystem und die Bearbeitung von Features und , während wir uns fortbewegen. Ketchup im nächsten Video. 15. Prebuild Shapes in Palette: Willkommen zum nächsten Video. In diesem Video werden wir sehr schnell über Paletten diskutieren . Wir können also einfach auf Palette klicken. Nachdem Sie auf Palette geklickt haben, wird dieses Fenster angezeigt. Der Gaumen ist wie eine Reihe vordefinierter Formen, die in der Software in verschiedenen Kategorien gespeichert werden , die als Polygone bezeichnet werden. Profile, Formen sind Sterne, okay? Das sind also verschiedene Formen von Sternen. Drei, Stern, Vier, Stern, Fünf, Stern, 67 usw. Sie können in diesem Fenster sehen , wie der sechste Stern aussieht. Manchmal vielleicht, wenn Sie zwei Embleme oder Logos oder andere Dinge gelöscht haben Logos oder andere , bei denen Sie vordefinierte Formen benötigen . Auch hier kann es einige Zeit dauern, bis wir mithilfe von Linien eine ähnliche Form erzeugt haben. Also haben sie all diese Grundformen zusammengestellt und unter einem Namen namens Pilot gespeichert. Sie haben hier auch Polygone wie dreiseitig, vierseitig, sechsseitig. Sie haben verschiedene Profile, wie C-Profil oder Hochprofil, und das L-Profil, das Profil, die Formen usw. Nun stellt sich hier die Frage, wie Sie sie verwenden? Okay, wie ziehen Sie diese vordefinierten Skizzen auf und verwenden sie in unserer, wie ziehen Sie diese vordefinierten Skizzen auf und verwenden sie in unserer, vordefinierten Skizzen auf und verwenden sie in nennen Sie unsere Skizze? Okay, lass es mich zuerst offenlegen und ich werde einfach eine zufällige Skizze über dir erstellen , die du dir jemals vorgestellt hast, dass ich diese Art von Stern hier in der oberen linken Ecke haben möchte . Und lass uns zum Gaumen gehen. Geh zu diesem Stern, ich will einen Fünf-Tip-Stern. Okay. Ich klicke einfach darauf und ziehe es hierher und lasse es stehen. Ich gebe es bekannt. Jetzt. Es gibt einige Optionen , mit denen wir spielen können. Zum Beispiel der Skalierungsfaktor. Wenn wir jetzt hier doppelklicken, können wir es ändern oder wir können von diesem bearbeitbaren Fenster aus wechseln , wenn ich eines eingebe. Okay, Sie können sehen, dass dies der Skalierungsfaktor ist, der eins ist und der ziemlich klein ist, abhängig von der Größe eines Rechtecks, was wir haben. Also erhöhe ich es einfach um das Zehnfache und bewege meinen Cursor vor und zurück damit es auf dem Bildschirm reflektiert wird. Und wenn Sie es von hier aus neu positionieren möchten, können Sie es einfach an eine beliebige Stelle verschieben. Wo gefällt es dir? Leg es einfach da drüben hin. Und wenn Sie damit zufrieden sind oder es drehen möchten, haben Sie diesen Drehwinkel. Sie können es auf jede Art und Weise drehen, wie Sie es möchten. Okay. Wann immer Sie mit der Anordnung, der Positionierung, der Größe zufrieden sind der Anordnung, der Positionierung, der , können Sie einfach „Okay“ drücken. Und du hast diesen Stern hier drüben erschaffen , wie Emily es nur für andere Profile zeigen wird. Wenn Sie zum Beispiel hier ein Profil erstellen möchten, klicken und ziehen Sie es auf den Bildschirm, angepasste Skala, ich behalte es einfach 15 Mal bei. Positionieren Sie es neu oben rechts. Und ich drücke einfach. Okay, du hast das hier drüben angezeigt. Ich erstelle einfach eine Zeile hier drüben. Klicken Sie zunächst auf eine Linie vom Mittelpunkt aus. Okay? Danach erstelle ich eine weitere Linie vom Mittelpunkt zur rechten Seite und eine weitere Linie vom Mittelpunkt zur linken Seite. Jetzt möchte ich, dass die linke Seitenlinie die gleichen Abmessungen wie bei den rechten Seitenlinien hat. Also bewege ich einfach den Cursor nach links und höre auf, wenn ich ein Gleichheitszeichen erhalte. Ich mache einfach weiter, nur ein Maulwurf, eins und hör auf. Sie können also sehen, dass ich ein Gleichheitszeichen erhalte. Dies zeigt an, dass die linken und rechten Elemente gleiche oder gleiche Abmessungen haben. Ich drücke die Linksklick und mittlere Maustaste, um herauszukommen. Jetzt können Sie sehen, dass dies gleiche Leistung eins ist und dies gleich eins ist. Das bedeutet, dass beide in Bezug zueinander gleich sind. Wenn ich den Wert dafür ändere, ändert sich der Wert für die linke Seite. Das ist meine Absicht für T2. Jetzt gehe ich zu den Profilen sind Formen. Lass mich einfach zu etwas gehen. Überqueren. Okay, ich ziehe den Crossover hierher. Ich zoome rein. Ich wähle diesen aus und sehe, dass ich ihn an der Spitze des Segments platziere. Ich kann das so anpassen, dass es Bezug auf die Positionierung ändert , was wir getan haben Lassen Sie mich das 20-mal beibehalten, okay? Und ich schließe es einfach, drücke die mittlere Maustaste. Wir haben also dieses Kreuz geschaffen. Wir können ein weiteres Kreuz auf der rechten Seite neu erstellen , es ziehen und verschieben und platzieren. Jetzt gibt es noch einen Trick hier. Wenn Sie nicht möchten, dass dieser Ort der Mittelpunkt ist, oder wenn Sie möchten, dass sich der Standort befindet, entscheiden Sie sich für diesen Punkt. Sie können also einfach mit der rechten Maustaste darauf klicken und diese Mobitz-Positionierung verschieben. Okay? Nun, der Ort entscheidet über diesen speziellen Punkt. Das ist eine Art Trick hier drüben. Du kannst es einfach hier drüben platzieren, okay? Und es ist einfach, es ist ein Skalierungsfaktor. In Ordnung? Sie können sehen, dass es immer noch hier und Sie können einfach rauskommen. Und das wird hier hinzugefügt. Das Kreuz, das Kreuz und die anderen Abschnitte. Okay? sich also alles um Paletten. Ich möchte wirklich , dass du mit verschiedenen Querschnitten übst und was wir sonst noch haben. Und fahren Sie mit dem nächsten Video fort. Okay, lass uns das im nächsten Video nachholen. 16. Erstellen von Daten: Schauen wir uns die anderen Terminplanungstools an. Was wir abdecken müssen, das ist die Mittellinie, der Punkt im Koordinatensystem. Jetzt ist die Mittellinie ziemlich wichtig. Wann immer wir mit Übungen zum 2D-Skizzieren beginnen, die Mittellinie das wichtigste Merkmal , das wir beim Skizzieren verwenden werden. Dies wird uns also helfen, im Grunde genommen als Referenz zu dienen. Okay, ich klicke einfach auf die Mittellinie und du kannst sehen, dass mein Cursor gerade aktiviert ist. Und ich kann auf eine beliebige Stelle auf dem Bildschirm klicken und eine Art Referenzlinie auf dem Bildschirm erstellen eine Art Referenzlinie auf dem , da dies meine horizontale Referenzlinie sein wird , und dies ist meine vertikale Referenzlinie . Wenn ich also eine Skizze erstelle, muss ich sicherstellen , dass ich eine Mittellinie erstelle und diesbezüglich einigen Referenzen folge . Sie verstehen im Moment vielleicht nicht, aber wenn wir einige Skizzen üben, werden Sie verstehen, was die Notwendigkeit und Wichtigkeit und Anforderung einer Mittellinie ist , okay? Wenn jetzt zum Beispiel die Mittellinie vorhanden ist, fungiert dieser Schnittpunkt als Ursprung. So kann ich einen Kreis erstellen, aus dem dieser Ursprung eingetreten ist. Der Kreis wird symmetrisch über alle Quadranten links und rechts, unten und oben sein. Leo. Auf diese Weise können wir also eine gewisse Symmetrie in den Skizzen, die wir erstellen, aufrechterhalten . Und wenn wir über Symmetrie sprechen, möchte ich versuchen, Ihnen etwas zu zeigen. Also zum Beispiel, wenn ich eine Mittellinie habe, die vertikal auf diese Weise abgespielt wird, und ich habe hier eine Linie erstellt, die von der linken Seite beginnt. Und stell dir vor, es hält einen gewissen Abstand von dieser Position zu dieser Position. Und ich gehe einfach weiter zur rechten Seite und stoppe es zufällig an einer bestimmten Stelle und drücke das mittlere Klick-Symbol. Jetzt kannst du sehen, dass es die Entfernung ist. Die Gesamtstrecke dieser Linie beträgt etwa 1250. Lassen Sie mich es einfach auf 1250 ändern. Und die Software gibt mir auch diese Distanz, die etwa 70 beträgt. Lassen Sie mich jetzt einfach 500 nennen , damit wir einige abgerundete Zahlen haben wenn wir über etwas diskutieren. Und auch der vertikale Abstand von der horizontalen Mittellinie, wir hier haben. Und lassen Sie mich noch einmal den Wert 800 beibehalten , okay? Jetzt können Sie sehen, dass das Segment, das wir erstellt haben , nicht symmetrisch ist. Eigentlich. Symmetrie in dem Sinne, dass die linke Seite mit der rechten Seite übereinstimmen sollte. Okay? Wenn wir nun eine Mittellinie haben und Sie Segmente erstellen, versucht die Mittellinie, uns auch symmetrische Segmente zu geben . Okay, versuchen wir dir zu zeigen, was ich versuche zu sagen. Wenn ich zum Beispiel an der gleichen Position anfange, lassen Sie mich einfach in diese Referenzposition gehen. Also fange ich an derselben Position an. Ich mache weiter von links und bewege mich nach rechts und erweitere meine Linie bis zu einer plötzlichen Position, wo sie automatisch stoppt. Und Sie können sehen, dass es hier automatisch stoppt. Und ich erhalte ein einzigartiges Symbol für ein Jahr. Okay, lass uns den Körper löschen, keine Sorge. Ich höre einfach auf damit. Es tut mir leid. Lassen Sie mich mit einem Yard beginnen und es hier beenden. Dieses Symbol, dieses Symbol, das reflektiert wird, ist ein Symbol der Symmetrie. Okay? Sie können sehen, dass die symmetrische Abhängigkeit hier aktiviert ist , um dieses Symbol zu bedeuten oder was für eine symmetrische. Ich erwähnte, dass symmetrisch etwas ist, das anderen Seite entspricht, wenn Sie ein Objekt vom Zentrum trennen. Zum Beispiel, wenn wir ein Auto haben, ein Auto. Nun, wenn Sie schauen, wenn Sie das Auto von vorne betrachten und es von der Mitte aus teilen, würde die linke Seite natürlich mit der rechten Seite übereinstimmen , okay? 100% der Kosten, oder mindestens 99% der Autos sind symmetrisch von links nach rechts, okay? Das bedeutet, dass es auf beiden Seiten den gleichen Abstand hat. Lassen Sie mich zum Beispiel diese Entfernung messen. Das sind 750. Lassen Sie mich noch einmal diese Entfernung messen. Das sind auch 750, oder? Das ist also die Funktionalität von Mittellinien. Wenn wir Mittellinien haben, wird die Software versuchen, uns einige Symmetrieoptionen zu geben. Lassen Sie uns einfach versuchen, hier eine symmetrische Skizze zu erstellen . Das ist symmetrisch. Wenn ich seinen Wert ändere, wird er sich auf beiden Seiten gleichermaßen ändern. Ich hoffe du verstehst es. Egal ob es sich um einen größeren oder einen kleineren Wert handelt, er ist symmetrisch. Das wären also 400 oben und 400 unten. Wenn Sie möchten, können Sie dies einfach überprüfen. Verkaufe es zuerst, wähle die Mittellinie aus, platziere es hier drüben, 400. Da wir bereits eine Dimension haben, können wir sie nicht überdimensionieren. Lokalisieren Sie die Software wird uns grundsätzlich bitten eine der Dimensionen zu entfernen, wenn ich will, ich kann bis 800. Wenn ich das als 500 beibehalte, wird sich auch die andere Seite entsprechend ändern. Wenn du willst, kann es sichtbar sein. Wählen Sie diese Linie und diesen Punkt aus. 12 und mittlere Maustaste auf 500 klicken. Klar. Ich hoffe wirklich, dass Sie die Mittellinie verstanden haben. Und wir haben hier auch etwas, das weniger Punkte genannt wird. Punkte sind also wieder ein sehr einfaches Thema. Lassen Sie uns den Punkt erklären. Okay? Stellen Sie sich jetzt vor, Sie möchten erstellen, wenn Sie eine Skizze erstellen, okay? Und du brauchst einen Punkt an einem bestimmten Ort. Sie können also einfach auf diesen Punkt klicken, ihn hier platzieren und einfach durch Drücken der mittleren Maustaste herauskommen und der Schwung kam heraus Sie haben zwei Dimensionen, nämlich X und Weiß. Ich habe in Bezug auf die Mittellinien erwähnt, was wir erstellt haben oder welche anderen auf dem Bildschirm vorhandenen Liniensegmente vorhanden sind. Wir können seine Position anpassen, 1500 sparen, und das könnten 1200 sein. Das ist das Erste, was wir haben. Und vielleicht, wissen Sie, können wir einen anderen Punkt haben , der genau auf seinem Weg ist , sagen wir, wenn tausend. Jetzt werden hier zwei Punkte angezeigt. Ich kann einen Drei-Punkte-Kreis erstellen. Dies ist meine 1.2. und die dritte Tangente an diese horizontale Mittellinie. In Ordnung? So nutzen Sie also Punkte. Punkte werden häufig verwendet, um Punkten Mittellinien zu geben. Dies sind sehr wichtige Optionen. Vor allem, wenn Sie komplizierte Funktionen erstellen oder so. Sie benötigen einen Referenzort. In den Skizzen. Wir verwenden Punkte und versuchen, mit Rest für immer in Bezug auf diese bestimmten Punkt-Entitäten zu erstellen und sie abzugleichen und sie als geschlossene Schleife zu machen. Es geht also um den Punkt. Ich möchte wirklich, dass du Mittellinie und Punkt übst und verstehst, was auch eine Symmetrie ist. Okay, jetzt springen wir zum nächsten Video. Ich werde über die Bemaßung diskutieren weil ich die Dimensionen verwende, aber ich habe Ihnen nicht richtig erklärt, wie Sie sie extrahieren können. Daher glaube ich, dass es höchste Zeit für uns ist, in dieser Phase über Dimensionen zu diskutieren. Lass uns das im nächsten Video nachholen. 17. Verwenden von dimensionalen Analyse-Tool: In Ordnung, wir sind also im nächsten Video. Ich habe den Kreis gelöscht, den ich im vorherigen Video erstellt habe. Jetzt habe ich mit Hilfe dieses Befehls Segment löschen oder kreisen lassen. Okay, ich habe gerade auf den Bildschirm gekritzelt und er ist weg. Aber das Löschsegment löscht niemals die Punkte, die wir haben, und es werden auch niemals die Mittellinien gelöscht. Weil das Referenz-Dinge sind. Wir fügen sie in die Skizze ein , um die Hilfe als Referenz zu verwenden. Diese werden also niemals gelöscht. Dies wird niemals mit Hilfe von Segment löschen gelöscht , okay? Und wie löscht man sie? Wenn Sie nicht möchten, dass die Mittellinie angezeigt wird, wählen Sie sie einfach aus und drücken die Entf-Taste auf der Tastatur. Wählen Sie das Segment oder, es tut mir leid, diese Mittellinie oder den Punkt aus und drücken Sie einfach die Löschtaste auf der Tastatur. So müssen Sie die Mittellinie und einen Punkt löschen . In Ordnung, lassen Sie uns nun verstehen, wie die Dimension funktioniert. Okay, wie können wir Dimensionen zwischen zwei Entitäten erstellen? Sind zwei Skizzen oder zwei Features oder so, okay? Ich habe zum Beispiel diese erste Zeile. Diese zweite Zeile. Also ist dieses Angebot standardmäßig verärgert und ich habe erwähnt, dass das gut und gut ist. Okay? Stellen Sie sich nun vor, Sie wundern sich über die Dimension von diesem Punkt bis zu diesem Punkt, die Software hat diese Dimension nicht abgerufen. Okay, stell dir vor, wir wollten in unserer Zeichnung angezeigt werden. Was Sie also tun müssen, ist, dass Sie zuerst in die Dimension gehen müssen. Ich kann mit Hilfe von Linksklick klicken. Okay? Ich klicke immer wieder mit der rechten Maustaste, damit es aktiv ist. Wählen Sie nun das erste Ihrer Interessen aus. Wählen Sie die Sekunde aus, die Sie interessiert. Und wo soll eine Dimension platziert werden? Sie möchten, dass es horizontal platziert wird. Also drücke ich einfach mit Hilfe des mittleren Klicks hier rüber . Und Sie können sehen , dass diese Dimension hier angezeigt wird. So funktioniert also die Dimension. Und nun stell dir vor, du möchtest eine Dimension erstellen , die sich auf diesen Punkt und diesen Punkt bezieht, wiederum möchtest du die horizontale Dimension. Also welche Art von Dimension möchten Sie, entweder horizontal oder vertikal. Sie müssen das Finale platzieren, alles was Sie brauchen, um den letzten mittleren Klick an dieser Position zu klicken. Und ich sage Ihnen, dass ich eine Dimension in Bezug auf diesen Punkt und diesen Punkt horizontal hier oder hier drüben haben möchte eine Dimension in Bezug auf diesen Punkt und diesen Punkt . Dies ist der erste Klick, zweite Glick, der mittlere Klick. Sie können hier eine Goto-Dimension sehen. Okay? Und so funktioniert das im Grunde. Und eins kann ich dir noch sagen. Dies ist ein Liniensegment. Dies ist ein weiteres Liniensegment. Nicht die Software ist standardmäßig und erzeugt Winkelabmessung eines Jahres, aber ich möchte diese Art von Anzeige nicht. Ich will den Winkel von dieser Linie. Und der zweite hier drüben. Der Winkel ist also gerade in Bezug auf diese Linie. Und stellen Sie sich vor, wenn ich es in Bezug darauf haben möchte, synthetisieren Sie jetzt ein ATP. Es sagt mir bereits, dass es hier eine andere Dimension gibt. Entweder löschen Sie diesen oder jenen. Lösch das. Dies würde über ein Jahr beibehalten werden. Okay. Wenn Sie sich gewundert haben, habe ich in Bezug auf diesen Punkt und diesen Punkt nicht die Horizontale, sondern die Vertikale erwähnt Bezug auf diesen Punkt und diesen Punkt nicht die Horizontale, . Sie müssen also auf die endgültige Metrik klicken. Schau dir die vertikale Position an. Dies wird die erste 1, zweite 1 sein. Und ich möchte, dass es vertikal ist, oder? Also werde ich hier nicht unterdrücken weil das mir eine horizontale Dimension gibt. Ich will die Vertikale. Also klicke ich einfach nochmal auf beide und drücke über ein Jahr. Das wäre also die vertikale Dimension. Ich hoffe du verstehst, okay, wir können das Gleiche von hier bis hier wiederholen. Der letzte Clip ist sehr wichtig. Das wird dir die Dimension geben. Wo willst du? Okay. Lassen Sie mich von hier nach hier wiederholen, die Vertikale hier drüben. Und ab diesem Punkt, an dieser Stelle, das horizontale Logo hier. Aber es werden Überstunden erwähnt, weil wir von diesem Punkt an bereits diese beiden Dimensionen haben , okay? Wir können also einen von beiden löschen. Beauty-Bewertung 5.001. Okay, das nehme ich. Aber so funktioniert es. Und wenn ich die Dimension für diese hier haben will, die horizontale Dimension hier drüben. Und stell dir die vertikale Dimension hier vor. Richtig? Nun, wenn du diese Dimension für die schräge Linie willst, okay? Ich kann einfach hier drüben klicken und hier drüben drücken, damit ich das schräge Display erhalte. Aber wegen des Vorhandenseins mehrerer Dimensionen, die ich geschaffen habe, die Hinzufügung ist die Hinzufügung dieser Dimension eine Art Ausrüstung es über die Zeit hinweg erwähnt. Okay, wir müssen also jede Dimension löschen , die nicht gewünscht ist. Lassen Sie mich diesen Winkel löschen. Sie können diese Dimension beibehalten. Okay? Also möchte ich wirklich, dass du das übst. Lassen Sie mich hier einen Kreis erstellen. Okay? Lassen Sie uns nun den Abstand des Kreises von diesem Punkt zu diesem Punkt beibehalten . In Ordnung? Und der Durchmesser, der mit Hilfe dieses Symbols hier in Radius und Durchmesser umgewandelt werden kann mit Hilfe dieses Symbols hier in Radius und Durchmesser umgewandelt . Ich glaube also, dass ich einen grundlegenden Überblick über die Dimensionsoptionen gegeben habe . Und wenn wir ein paar Skizzen üben, können Sie das. Wir werden die Dimensionsoption oft verwenden , und bei dieser speziellen Übung werden Sie diese Option weiter im Griff haben. Gehen wir zum nächsten Video über. 18. Skizze ändern und Spiegeln: In diesem Video werden wir einige der Bearbeitungsoptionen behandeln. Okay? Stellen Sie sich jetzt vor, hier wird ein Rechteck erstellt. Das Rechteck hat zwei gleiche Seiten, die ersten beiden und die zweiten beiden. Ich habe also grundsätzlich zwei Dimensionen, die verfügbar sind. Dies kann je nach Absicht des Benutzers geändert werden. Wenn Sie jetzt die Dimensionen ändern möchten, können wir diese Option auch verwenden. Klicken Sie auf Ändern, klicken Sie auf die entsprechende Dimension, und es kann ihren Wert von sechsunddreißigtausend, zwei siebenunddreißigtausend ändern . Sie wird automatisch angezeigt. Wenn ich also eine weitere Dimension hinzufüge, wird diese dem Fenster hinzugefügt. Okay? Ich werde es nur dazu bringen, bei dieser Presse 20.000 hinzuzufügen. Okay? Okay, jetzt lösche ich einfach diesen. Es wird eine weitere Skizze hinzugefügt , die viele Dimensionen hat. Jetzt wähle ich einfach alle zusammen aus . Ich gehe zum modifizieren. Alle von ihnen sind hier aufgelistet. Okay. Also sind alle hier aufgelistet. Und das sind 52.006 bis 2,81473 etwas, etwas, etwas, oder? So können Sie die Empfindlichkeit erhöhen oder verringern. Das sind jetzt bis zu zwei Dezimalstellen. Das sind bis zu so viele Dezimalstellen, oder? Du kannst einfach damit spielen und mit diesem Radius es, so funktioniert es. Sie können jede Dimension eingeben, wie Sie möchten. Und das ist eigentlich ein sehr großes Modell. Ich mache ein sehr kleineres. Dieses Level war extrem verkleinert. Das ist der Grund, warum ich Dimensionen bekommen habe , die viel größer sind. Okay? Ich habe all diese Dimensionen. Welche Dimensionen auch immer zuerst für uns benötigt werden, wir können auch diese Dimensionen erstellen. Ich möchte zum Beispiel diese Bemaßung, die Gesamtgeometrie, dann eine für die Höhe und die für diesen Winkel. Okay? Und eine für das, was nennst du diese komplette Länge. Und einer für diesen. Dieser. Und dieser als der andere für diesen, das sind die Dimensionen, die ich will. Ich habe alle schwachen Dimensionen in starke Dimensionen umgewandelt . Jetzt möchte ich sie nur geringfügig ändern also wähle ich einfach alle aus und gehe zum Ändern. Alle von ihnen sind hier aufgelistet. Wenn Sie möchten, können Sie sie mit Hilfe dieses Schlosssymbols sperren, das hier angezeigt wird. Oder wenn Sie möchten, können Sie es einfach ändern. Ich möchte, dass das etwas um 8080 ist und einige tun etwas um die 300. Sie können sehen, dass die jeweilige Dimension hier hervorgehoben wird. Jetzt stehen wir auf diesen, nicht auf einen. Dies wird hervorgehoben. Ich möchte, dass das etwas anderes ist als 9595 ist ganz anders. Also klicke ich einfach auf Hundert einunddreißig. Sie können sehen, dass alle Dimensionen auf einundzwanzig, siebzighundert, fünfundneunzig geändert werden. Okay. Und wenn ich damit zufrieden bin, kann ich einfach Okay drücken. Und all die Dimensionen , die gerade gemacht wurden. Das ist also etwas mit Modify. Und wieder hängt es von den Benutzern ab. Wenn du es benutzen willst, kannst du es benutzen. Andernfalls können Sie die Bemaßung direkt hinzufügen, je nachdem, was gewünscht wird, und Sie können einfach drücken, doppelklicken und ändern. Dies sind nur zusätzliche Optionen, bei denen wir die nächste Option in der Mitte haben. Wenn wir also haben, wann immer wir die Mitte verwenden möchten oder die Notwendigkeit haben, Mitte zu verwenden, wir sicherstellen, dass es eine Symmetrielinie oder das Vorhandensein einer Mittellinie gibt. Okay? Also lasst uns hier die Linie eintragen. Und auf der linken Seite werde ich dieses Rechteck erstellen. Und ich möchte dieses Rechteck auf der rechten Seite spiegeln . Ich vernachlässige die Wochendimensionen ab sofort k, aber wir müssen sehen, dass wir haben, wir konvertieren vor Fertigstellung der endgültigen Skizzen, wir müssen sehen, dass wir starke Dimensionen haben. Okay? Ich wähle die komplette Skizzenschleife oder die Segmente aus. Und jetzt können Sie sehen wann ich die komplette Skizze auswähle, wenn ich sie nicht auswähle Tut mir leid, was ist passiert? Ja. Normalerweise sehen Sie also , dass das Spiegelsymbol nicht aktiv ist. Sei aktiviert. Aber wenn ich etwas auswähle, lasse ich ihn auch eine Skizzenschleife oder ein einzelnes Objekt auswählen . Es wird angeschaltet. Es ist gerade aktiviert. Also was machst du? Sie wählen es einfach aus und gehen zur Spiegelungsoption. Dann fordert uns die Software auf, eine gerade Kante oder einen Golf oder etwas anderes auszuwählen , das als Symmetrielinie fungiert. Also wähle ich die Mittellinie aus. Sie können sehen, dass es sich auf dieser Seite widerspiegelt. Okay. Ich wiederhole das einfach noch einmal, aber ich mache es für die gesamte Schleife. tut mir sehr leid, ich verwende ein gelöschtes Segment. Lassen Sie mich alle erneut auswählen. Gehen Sie zum Spiegel, wählen Sie die Mittellinie und Sie können sehen dass alles auf der rechten Seite reflektiert wird. Und das wird es einfach auf der rechten Seite schaffen. Wählen Sie die Mittellinie des Kreises aus, sodass sie auf der linken Seite reflektiert wird. So funktionierts. Adeline, ausgewählt spiegelt es, Mittellinie wird reflektiert. Sie sind also perfekt spiegelverkehrt. Die Entfernung wird einheitlich sein. Also wenn ich eine Entfernung ändere und die andere Entfernung automatisch angepasst wird, okay? Hier geht es also um das Modifizieren und den Spiegel, der sich die Kluft und den Gerichtsmediziner ansieht. Im nächsten Video sind wir uns ziemlich bewusst, dass Segment gelöscht wird. 19. Skizze bearbeiten: Willkommen zurück zum nächsten Video. In diesem Video werden wir über die Ecke diskutieren. Nun, wenn ich eine Linie habe, die bis zu dieser Position erstellt wird, wenn ich eine andere Linie habe , die bis zu dieser Position erstellt wird. Okay, lass mich das einfach von hier nach hier verkürzen. Und stell dir vor, ich möchte, dass sie sich wie eine L-Form zusammenfügen. Okay? Was kann ich also tun? Ich kann ein weiteres Segment hinzufügen und sie zusammenfügen. Okay? Aber was passiert hier? Ich füge zwei weitere Segmente hinzu. Dies ist die erste, zweite, die bereits existierte. Ich habe den dritten und den vierten hinzugefügt. Gibt es eine Option, die uns hilft, beide miteinander zu verbinden indem wir zwei Segmente beibehalten? Ja. Dafür gibt es eine Option. Was ist die Option? Annahme von Ecken. Okay. Also frage und antworte ich selbst. Ich wähle diese Ecke aus. Und die Software ermöglicht es mir , zwei Entitäten auszuwählen. Ich wähle diesen und diesen aus. Und Sie können sehen, dass sich beide zusammenschließen. Und wir haben endlich zwei Segmente, anstatt drei Segmente klar zu halten. Und es gibt viele Dinge mit Kandidaten, die eigentlich eine sehr interessante Option sind. Wenn ich beispielsweise ein Segment auf diese Weise habe, habe ich auf diese Weise ein Segment. Stellen Sie sich vor, ich möchte, dass dieses Segment weggelassen wird. Und ich möchte, dass dieses Segment ist, ich möchte diese Region auf der linken Seite und diese untere Region beibehalten , und ich möchte diese beiden löschen . Also was machst du? Normalerweise gehen Sie zum Segment löschen, wählen Sie dieses Segment aus. Du verschwendest deine Zeit. Sie wählen das Segment aus. Okay, du machst hier zwei Schritte. Okay? Wenn wir an der Produktentwicklung arbeiten, müssen wir viele Funktionen hinzufügen. Arbeiten an einfachen, einfachen Schritten Mehrfaches Arbeiten an einfachen, einfachen Schritten ist eigentlich Zeitverschwendung. Okay. Was wir also tun können, ist mich zurückkehren zu lassen. Wir können zur Eckoption gehen, die erste Seite auswählen, die zweite Seite auswählen. Die verbleibenden zwei werden automatisch gelöscht oder abgeschnitten. Ich drücke einfach Strg Z, wenn ich möchte, dass diese der Ecke 12 entsprechen , diese beiden sind vorhanden. Lass mich zurückkehren. Wenn ich die beiden will. Die erste und die zweite und die anderen sind die anderen Seiten sind abgeschnitten. Wenn ich diese beiden Eckpunkte 12 will, hast du den Punkt. So funktioniert es also. Lassen Sie mich einfach auf diese Weise zusammenzählen und auf jeden Fall müssen Sie sich nur vorstellen, was Sie brauchen. Okay? Und ich versuche einfach, hier drüben eine weitere Zeile zu erstellen , etwa diese. Ich will, dass sie zwei Disjoint und Trims zusammenfügen , okay? Aber die Sache ist, es funktioniert für beide Dinge. Jetzt sofort. Sie können diese beiden nicht durchgegangen sein , da diese niemals zusammenkommen. Okay, lass es mich versuchen. Sehen Sie, dass nichts passieren wird, weil sie technisch gesehen beitreten müssen, wenn sie erweitert werden. Sie werden divergiert, werden es bekommen, aber auf dieser Seite drücke ich nur Strg Z. Wenn ich dies erweitere und an einem bestimmten Punkt erweitere, werden sie sich treffen. Dies geschieht automatisch durch den Befehl corner. Ich hoffe du verstehst meinen Standpunkt, okay? Es kann also keine divergierenden Segmente verbinden. Diese Segmente müssen einander näher kommen. Sie müssen übereinstimmen, wenn sie verlängert werden. Es funktioniert also auf diese Weise. Und was kann ich sagen? Dies ist ein Rechteck. Stellen Sie sich vor, ich erstelle das nur auf diese Weise. Ich möchte dieses Segment und dieses Segment löschen und es als geschlossenen Regelkreis erstellen. Also was mache ich normalerweise, um Segment zu löschen und zu löschen. Und lass uns Methode klicken. Aber wenn ich eine Ecke habe, kann ich einfach diese auswählen. Und das hier. Dies ist das Segment, das gelöscht wird. Dann wurde auch das gelöscht. Also füge ich einfach eine weitere hinzu und erstelle auf diese Weise. Okay? So funktioniert es also. Das hängt von den Anwendungen ab. Wenn Sie eine Anwendung haben, nutzen Sie die Ecke und verstehen sie. Was teilt es? Teilen ist eine sehr einfache Option wenn Sie ein Liniensegment haben. Dieses Liniensegment ist also horizontal. Es gibt zwei Abteilungen. Die erste ist der Anfang und die zweite ist der Endpunkt. Es hat also zwei Endpunkte, dann zeigen Sie links und rechts. Ich stelle mir vor, wenn Sie auf die Mitte zeigen möchten klicken Sie auf Teilen und wählen Sie einen beliebigen Punkt an einer Stelle aus. Okay, jetzt haben wir das Segment mithilfe von zwei Abteilungen in mehrere Segmente unterteilt . Dies ist die erste, zweite, dritte, die Sie weiter teilen möchten. Sie können einfach überall auf Teilen klicken. Du kannst einfach den Mauszeiger bewegen. Der genaue Mittelpunkt von 9243 wird hervorgehoben. Was bekommt nicht den Mittelpunkt. Der Mittelpunkt. Okay. Jetzt können Sie eine weitere, eine andere, eine andere erstellen. Sie können n Divisionen wie diese erstellen. Auf diese Weise teilt man Dinge auf, besonders wenn man dreidimensionale Verschmelzungen lernt. Ich werde das erklären. Das ist also ein Kreis , der keine Unterteilungen hat. Sie können die Division Nummer 1234 erstellen. Abteilungen. Sie können eine Mittellinie erstellen. Auf diese Weise. Sie können für, Sie wissen schon, sich überschneidende Punkte gleichmäßig erstellen oder teilen . Also nutze ich die Hilfe der Central Line, um als Referenz zu dienen. In Ordnung, also habe ich das Segment in vier Divisionen aufgeteilt. Ich kann ein Segment löschen. Ich kann mich auf diese Weise erweitern. Auf diese Weise und in die Ecke drängen. Entschuldigung, 12. Okay. Hier arbeiten Sie also, so arbeiten Sie tatsächlich. Wir werden all diese nutzen. Wenn Sie jetzt die gesamte Schleife verkaufen , wird die Größenänderung zum Drehen aktiviert, um zu vergessen ist standardmäßig deaktiviert. Um es zu aktivieren, müssen wir etwas auswählen. Ich schätze, ich habe den gesamten Loop ausgewählt. Ich werde die Größenänderung drehen. Wenn Sie möchten, können Sie den Winkel mit Hilfe dieses Symbols ändern , oder Sie können einfach Werte über 45 eingeben. Du kannst den Wert auf Phi mal neu skalieren, okay? Oder du kannst es um 0,5 haben. Oder Sie können zum ersten Typ zurückkehren, bei dem es sich um einen handelt. Okay? Und du kannst es einfach nach links oder rechts bewegen. Sie können es neu positionieren. Sie können sehen, dass sich die Spirale in den Normalwerten ändert. Okay? Das sind also Muster der Mißbilligung tausend, dieses hier. Und das ist normal, was fünftausend sind, oder? Ich drücke einfach „Okay“ und wurde verschoben. So funktioniert die Größenänderung beim Drehen. Jetzt glaube ich, dass wir alle Bearbeitungsoptionen abgedeckt haben. In den nächsten Videos werden wir uns mit den Einschränkungen befassen. Gehen wir also zum nächsten Video über. 20. Arten von Einschränkungen: In diesem Video werden wir über Einschränkungen diskutieren, okay, also werden wir zuerst mit der vertikalen Einschränkung beginnen . Jetzt habe ich diese Linie, die imaginär geneigt ist, möchte sie als vertikal machen. Ich kann also einfach dieses Symbol auswählen, diese schräge Linie, und es wird in vertikal umgewandelt. Jetzt müssen Sie sicherstellen, dass Sie diese Einschränkungen einhalten. Also nimm das, definiere das Modell angemessen, okay? Das hilft uns, das Modell angemessen zu definieren, okay? Und noch eine Sache. Wenn Sie standardmäßig eine vertikale Linie erstellen, wird dieses Symbol hier angezeigt. Das heißt diese besondere, wie nennst du? Diese spezielle Linie ist vertikaler Natur, okay? Es hat eine vertikale Beschränkung. Dieses Segment kann auch in horizontal umgewandelt werden , indem Sie auf horizontal klicken und zum Segment gehen. Sie können sehen, dass wir dieses horizontale Segment haben. Dies kann auch aktiviert sein, wenn wir eine perfekt horizontale Linie haben und eine perfekt horizontale Linie erstellt wird mit dieser Referenz eine perfekt horizontale Linie erstellt wird. Sie können sehen, wann ich das Segment hier angefangen habe, und wenn ich mich nach rechts bewege, erhalte ich eine horizontale Einschränkung. Ich konnte meinen Cursor nicht unterschreiten. Das heißt, ich bewege mich horizontal, horizontal, perfekt horizontal. Okay? So funktioniert die horizontale Beschränkung. Ich glaube, es ist sehr einfach. Ich habe dieses horizontale Segment, ich habe dieses schräge Segment. Ich möchte es senkrecht machen. Also wähle ich diesen aus und diesen, du hast es senkrecht gemacht. Sie können dieses lotrechte Symbol sehen, das anzeigt, dass es senkrecht zum zweiten steht. Ich wiederhole das noch einmal. Wir haben eine Horizontale. Wir haben das gelandet, wenn ich es senkrecht haben muss. Und ich habe diese lotrechte Abhängigkeit aktiviert. Okay? Jetzt möchte ich nur noch dieses Segment löschen. Ich möchte, dass diese L-Form sichtbar ist. Also kann ich einfach zu Ecke 12 gehen. Sie haben das andere Segment gelöscht, und dieses ist perfekt rechtwinklig. Das ist was horizontal, senkrecht in dem Sinne, dass es auch vertikal ist, oder? Für eine senkrechte Rechtwinkligkeit müssen die Segmente bei 90 Grad gehalten werden. Ich hoffe ich habe Recht. Und Sie können einfach überprüfen, ob es 90 Grad ist. Okay. Lass mich sie einfach löschen. Wir haben also horizontal, vertikal und senkrecht abgedeckt . Mal sehen, was der Mittelpunkt ist. Also das ist einer. Und wenn ich diesen habe, wie funktioniert der Mittelpunkt? Wählen Sie einen Punkt aus. Mittelpunkt, okay. Ich zeige dir einfach, was passiert ist. Also lassen Sie uns technisch gesehen einfach die Größe reduzieren, okay? Das heißt, mach es als 100 und drucke diese Dimension. Schließ es sehr. Okay, was ist der Mittelpunkt von 150? Richtig? Jetzt erstellen wir einfach einen Punkt hier drüben . Das ist der Mittelpunkt. Okay? Ich lösche einfach ab. Nun, wenn ich ein Segment hier drüben habe, irgendwo hier, und ich möchte, dass dieses Segment in der Mitte verbunden wird. Ich gehe zur Mitte, wähle den ersten Salat, die zweite Zeile. Es ist jetzt also Zelle, es ist nicht, es ist nicht an einer bestimmten Position platziert. Okay. Aber ist diese Position perfekt in der Mitte? Ja, es hat den Mittelpunkt, weil Sie diese Mittelpunktbeschränkung hier sehen können . Und Sie können auch verifiziert werden, um diesen Punkt auszuwählen. Zeigen Sie mit Hilfe von Linksklick und drücken Sie Ihren mittleren Klick hier, um diese Entfernung zu erhalten. Das sind Hunderte, also müssen das offensichtlich 50 sein wenn es ein Mittelpunkt ist und es nicht als Mittelpunkt sendet, dies wird als 50-Einheiten-Fotos angezeigt, oder? Das ist also die Mittelpunktbeschränkung, die wir haben. Okay? Und lass mich diesen einfach löschen. Wir haben Tangentialbeschränkung. Wir haben eine Leitung hier drüben. Wenn wir hier einen Kreis haben, möchte ich, dass der Kreis die Tangentialität mit dieser Ausrichtung beibehält oder umgekehrt. Also wähle ich einfach diese Tangente und zwei Segmente aus, und jetzt sind sie tangential zueinander. Das ist ziemlich einfach. Wenn ich diese Linie hier drüben habe, gehen wir zur Tangente, der Durchmesser von 12 Kreisen wurde vergrößert und diese hat sich leicht nach innen verschoben und beide sind nicht tangential zueinander. Okay? Auf diese Weise behalten Sie die Tangentialität zwischen zwei Punkten oder zwei Segmenten bei. Wenn wir zum Beispiel diesen Bogen haben ich hier zufällig eine Linie zeichne, ist dies keine Tangente zu diesem Bogen. Okay? Um nun eine Tangentialität beizubehalten, kann ich zur Tangentenbedingung gehen den ersten Bogen, die zweite Linie, auswählen. Jetzt können Sie sehen, dass es diese perfekte Tangente gibt. Aus diesem Grund habe ich dieses Tangentialsymbol hier drüben. Okay? Ich möchte wirklich, dass du übst. Andernfalls verstehen Sie nicht, wie und was die Benutzer dieser Einschränkungen sind. Okay? Das nächste, was wir haben, ist gleich. Wir haben also diese Linie eins, wir haben diese Linie, um unterschiedliche Dimensionen zu haben. Plötzliche Entfernung. Ich möchte, dass sie gleich sind, also wähle ich die erste und die zweite aus. Beide haben durchschnittlich eine plötzliche gleiche Entfernung erreicht. Das sind 98. Okay? Jetzt kann ich tatsächlich eine Sache machen. Ich zeige dir nur eine Sache, wenn ich dieses Rechteck habe. Okay? Und was wollen wir erklären? Ja, ich möchte, dass dieser Punkt hier präsent ist. Erstes 1 zweites, drittes, viertes, fünftes Element in dieser ersten Entfernung von hier bis zu diesem Punkt. Der zweite wird von hier bis hier sein 0.3 wird von hier nach hier sein. Weil der Abstand zwischen zwei Punkten im Grunde das ist, was ich anzeigen möchte. Du bist nicht die erste Distanz. Ich behalte sie auf 30 fest. Okay, jetzt stell dir vor, die ganze andere Distanz soll 32 sein. Ich gehe einfach zu gleich, ich wähle die erste Basisdimension aus. Dann gehe ich zum zweiten. Dies wird 30 weil es sagt, dass sogar ein Even 30 ist. Und wähle diesen aus. Das ist auch gerade. Das ist auch gerade. Das ist auch, sogar in dem Sinne der ersten Dimension, was wir mit nur 30 haben, du hast es verstanden. Ich hoffe du hast es verstanden. Wenn wir jetzt diese vier haben, stell dir vor. Zuerst müssen wir die Dimensionen herausziehen , die wir wollen, dass sie gleich sind. Eins, dieser Punkt und dieser Rand. Das ist die Entfernung zwischen ihnen. Stellen Sie sich vor, die erste Entfernung soll etwas um 25 sein. Okay? Und ich möchte, dass alle anderen Segmente, alle anderen Punkte 25 haben. Wählen wir sie weiter aus. Das ist E2, weil wir bereits in unserer Skizze haben. Das wäre also der E2. Du hast es kapiert. Okay? Wenn ich diesen Kreis hier drüben habe und wenn ich einen Kreis mit genau demselben Zifferblatt erstellen möchte , können Sie sehen, dass hier ein Gleichheitssymbol dargestellt wird , das anzeigt, dass beide davon sind gleich. Okay? Sie können sehen, dass gleich eins ist, n gleich eins. Okay? Wenn ich einen anderen Kreis habe und einen anderen Kreis erstelle , der diesem gleich ist, können sie hier aufhören. Oder wenn ich möchte, dass es diesem Kreis entspricht, dann kann ich mein Schicksal erhöhen und Bezug auf den ersten aufrechterhalten. Das ist gleich, okay, jetzt möchte ich, dass ein dritter gleich dem zweiten ist. Also das wird auch gleich sein das ist gleich eins, oder? Ich glaube also, dass du aufholst. Es kann einige Zeit dauern, bis Sie es verstanden haben, aber es ist sehr interessant. Und ein bisschen Übung wird dir sehr helfen. Ich habe dir schon gezeigt, was für eine Symmetrie ist. Ich glaube. Trish, erkläre es dir noch einmal. Diese Linie ist also nicht symmetrisch. Normalerweise hilft uns die Mittellinie , Symmetrielinien zu erzeugen. Wenn es sich nur von links nach rechts erstreckt, stoppt es automatisch an einer bestimmten Position. Dies ist eine symmetrische Position. Das ist der Grund, warum es einfach automatisch auf beiden Seiten gleich ist. Dieses Liniensegment ist jedoch nicht symmetrisch. Kann ich es symmetrisch machen? Oder muss ich es löschen und auf diese Weise erneut erstellen und stoppen . Nein, das ist nicht erforderlich. Wir können zur Symmetrieoption gehen. Wenn wir zur symmetrischen Option gehen , werden wir zuerst aufgefordert, eine gerade Referenz auszuwählen. Lassen Sie mich dies als direkte Referenz auswählen. Dann habe ich nicht die vollständige Erklärung gelesen. Nachdem wir die gerade Referenz ausgewählt haben, müssen wir die beiden Punkte auswählen, an denen sie die Symmetrie beibehalten sollen. Das ist der linke und der rechte. Und Sie können sehen, dass es automatisch angepasst wurde. Danach können wir einfach ihre Entfernungen ändern. Ich erkläre es dir einfach. Dies ist eine unsymmetrische Linie. Das Symmetrische. Und Sie können sehen, dass es uns sagt eine gerade Referenz auswählen und zwei Eckpunkte sind Punkte, um sie symmetrisch zu machen und ihr diese Eigenschaft zu verkaufen, 11.2nd. Und Sie können sehen, dass es sich entsprechend verschoben hat. Und ich habe auch diese Symmetrieoption. Ich kann einfach eine richtige Symmetrie aufrechterhalten. Sie können dies für Sie tun, die als Rechtecke bezeichnet werden, da wir zu symmetrisch gehen Wählen Sie diesen Handelsbezugspunkt Nummer eins, Punkt Nummer zwei. Das ist perfekte Symmetrie. Jetzt ist es aus. Es ist auch für horizontale Dinge möglich. Okay. Es ging nicht nur um Jim, dass es zu den vertikalen Dingen passt. Dies ist ein nicht symmetrisches Rechteck. Ich möchte, dass es symmetrisch ist, also wähle ich diese Horizontale als meine Basissymmetrie. 12. Sie können jetzt sehen, dass es richtig ist und das Löschen auf beiden Seiten gleichermaßen unterschiedlich ist. Das sind 200 Tausend. In Ordnung? Wir sind also noch zusammenfallend übrig. Mal sehen, was das macht. Okay? Wir haben also diese Leitung hier und wir haben diese Leitung hier drüben. Lassen Sie mich diese Koinzidenz zu 12 auswählen. Und jetzt können Sie sehen, dass diese zusammenfallen. Ich war sehr schnell. Stellen Sie sich jetzt vor, Sie erweitern diese Linie von hier aus. Okay? Okay. Jetzt stimmt es nicht, es ist kein Zufall, nicht mit dieser Zeile überein. Okay? Stellen Sie sich vor, Sie erweitern von hier nach hier. Es passt immer noch nicht dazu. Okay, also wie machst du das? Gehen Sie einfach zu Koinzident, wählen Sie 12. Jetzt besteht die Möglichkeit , sie zusammenfallen, und Sie können sie einfach zu Condor machen und sie zusammenfügen. So funktioniert das im Grunde genommen PR. Wenn Sie sich bereits in der Koinzidenzlinie befinden, können Sie den Punkt auswählen und die unerwünschten Abhängigkeiten löschen und miteinander verbinden. Okay, ich lese einfach hier drüben. Wenn Sie sich in der Kolinäritätslinie befinden, sind die Punkte kollinear liegen auf derselben Linie. Du kannst das Passende verkaufen. Müssen Sie eine der Abhängigkeiten löschen und sie werden miteinander verbunden. Okay? So funktioniert also das Zusammenfallen. Je mehr, die kritischsten sind Tangente, Symmetrie und manchmal gleich. Okay? Es kommt also auf die Fälle an. Was wir haben, werden wir sehen, wenn wir in der nächsten Klasse Übungen üben morgen im Workshop oder Tomatenkurs oder , tut mir leid. Sie können ein gutes Verständnis für alle Einschränkungen und anderen Funktionen haben ein gutes Verständnis für , wir bisher gelernt haben. Lassen Sie uns das in den nächsten Videos nachholen. 21. Erstellen einer zweidimensionalen Skizze: Willkommen zur nächsten Vorlesung. Nachdem wir die grundlegenden Funktionen der Creo Parametric Software verstanden haben , lassen Sie uns eine praktische Erfahrung mit einigen Beispielübungen machen , die uns helfen, unsere Fähigkeiten zu verbessern und lernen, die Tools zu verwenden, die wir in der Software haben. Ich habe den Bildschirm in zwei Bereiche aufgeteilt. Auf der linken Seite habe ich ein Beispielbild zweidimensionalen Grundzeichnung. Und auf der rechten Seite haben wir unser Creo Parametric Fenster. Ich werde den Skizzen folgen , die auf der linken Seite vorhanden sind. Und ich werde versuchen, ein Modell für ein Jahr oder eine Skizze zu erstellen . Und ich bitte Sie, mir zu folgen und zu versuchen, an den folgenden Bildern zu arbeiten. Ich werde das Bild als Ressource anhängen. Sie können es herunterladen und versuchen, es nach Belieben zu üben. Beginnen wir mit dem Skizzieren anhand des Bildes, das wir hier haben. Nun sollte man als Vorbemerkung immer die Skizze analysieren. Was wir vorher haben Direkt anfangen oder direkt unter die Maut springen. angegebene Skizze muss rot sein. Es muss vom Designer verstanden werden. In Ordnung, also werden wir das entwerfen, oder wir werden eine Skizze von diesem erstellen. Also müssen wir zuerst verstehen, was die grundlegenden Funktionen sind, die hier vorhanden sind. Was bedeutet das Feature? Merkmal ist nichts anderes als ein bedeutender Bereich oder eine Art Design, das im Modell vorhanden ist. Ich werde den Gefahren eine einzigartige Form geben. Zum Beispiel haben wir hier einen Kreis. Wir haben hier einen Kreis. Das sind also die beiden Funktionen. Wir haben hier auch einen Kreis mit einigen Radien. Das ist also eine weitere Funktion. In Ordnung? Dann haben wir hier einen Ausschnitt. In Ordnung? Das ähnelt also im Grunde einer rechteckigen Box, auf der wir über ein Jahr nur wenige Holds haben und auf der es einen Ausschnitt von einem Jahr gibt. In Ordnung? Und das Rechteck ist an allen Kanten irgendwie abgerundet , sodass die scharfen Kanten entfernt werden. Auf einem anderen Knoten hier können die Bilder, die ich als Referenz verwendet habe , eine gewisse Anzahl von Fehlern aufweisen. Okay, wenn wir also versuchen, sie zu skizzieren, werden wir das identifizieren, was die Probleme sind, wenn sie existieren? Wir werden nur die Dimension basierend auf der Identifizierung des Editors ändern . Okay? Da dies zum Beispiel ein Beispiel ist, handelt es sich um Beispielbilder, die ich extrahiert habe Das Hauptziel besteht darin, sie zu verwenden und zu versuchen, eine ähnliche Skizze zu erstellen. Der nächste wichtige Hinweis, den Sie hier beachten , ist, dass ich keine Einheiten erwähnt habe. Okay? Daher hat das Skizziermodell standardmäßig keine Einheiten. In Ordnung? Deshalb habe ich hier keine Einheiten erwähnt. Wie ich bereits erwähnt habe, werden wir nur versuchen, die Werte oder die numerischen Werte einzugeben , wir hier haben. Und wir werden versuchen, etwas Ähnliches wie dieses zu replizieren . Kehren wir nun zur Software zurück, wann immer wir die Möglichkeit haben, eine Skizze zu erstellen. Dies ist die erste wichtige Aufgabe, die Sie ausführen können , um Mittellinien zu verwenden und die Achse zu erstellen. Wir können zum Beispiel annehmen, dass dies unsere X-Achse und dies die vertikale Y-Achse ist. In Ordnung? Das ist also im Grunde eine sehr interessante Sache, in der ich mitmache. Es wird uns helfen, die Symmetrie der Skizze zu definieren. In Ordnung? Wir haben die Möglichkeit , die Linien oder Rechtecke oder andere Merkmale im weißen Bereich direkt zu plotten. Aber wenn Sie versuchen, eine Symmetrie aufrechtzuerhalten, sieht das gut aus. Das sieht sauber aus. Und eine sehr gute Skizze. In Ordnung, also lösche ich die Segmente, die ich erstellt habe, und arbeite an diesem. Jetzt können Sie sehen, dass die Abmessungen, die Gesamtabmessungen dieses Blocks 91,8 mal 129,6 betragen. Das sieht für mich also wie ein Rechteck aus. Und ich kann zum mittleren Rechteck hier drüben gehen. Vom Mittelpunkt des Ursprungs aus kann ich ein Rechteck erstellen, hier drüben ein Rechteck und auf den Wert hier doppelklicken und ihn in 129,6 ändern. Jetzt kann ich einfach auf dieses Icon klicken, das als Refit bezeichnet wird. In Ordnung, nur um meine Figur symmetrisch auf dem Bildschirm auszurichten meine Figur symmetrisch auf dem , sind sie auf dem Bildschirm zentriert. Die Breite dieses Rechtecks beträgt 91,8. Also schreibe ich einfach 97.8 hier drüben und verweise es auf den Bildschirm. Diese beiden Dimensionen haben wir also abgeschlossen. Okay, jetzt können wir zu den anderen Dimensionen springen. Die nächste Aufgabe, wir tun können, ist, diese Löcher zu schaffen. Die, die ich umkreise, das Ganze, dessen Radius 4,5 beträgt. Das Erste, was wir verstehen müssen, ist, wo befindet sich das Ganze? Habe ich irgendeine Bemaßung, die mit dieser ganzen Breite verknüpft ist, kann ich das Loch in der Skizze lokalisieren. Sie können sehen, dass die Mitte des Lochs einen Abstand von 81 Einheiten zu anderen Löchern hat. Dies deutet darauf hin, dass dieses spezielle Objekt symmetrisch ist und wir die Löcher in einem Abstand von 81 angeordnet haben . So können wir den linken oder rechten Abstand verstehen. Aber was ist der Abstand, Bezug auf die Vertikale ist? In Bezug auf die Oberseite oder in Bezug auf diese Kante. Sie können hier sehen, dass wir mit der Rippe etwas Dimension erwähnt haben , das uns den y-Abstand gibt . Das ist 10,73. Jetzt verstehen wir die x- und y-Positionierung dieses Kreises. Jetzt nehme ich hier einfach einen Kreis und zeichne einfach zufällig irgendwo einen Kreis. Und mir wurde diese Dimension gegeben, nämlich 10,73. Also doppelklicke ich einfach hier hin und schreibe 10.73. Aber wenn Sie das bemerken, wenn ich 10.73 schreibe, passen die Skizzen von selbst an. In Ordnung, das ist also in Ordnung. Wir können einfach damit arbeiten. Ich habe diese Dimension geschaffen. Jetzt besteht die nächste Bemaßung darin , einen Kreis auf der anderen Seite zu erstellen. Aber lassen Sie mich vorher den Radius des Kreises ändern. Also klicke ich einfach auf diese Durchmesserbemaßung. Was ich habe. Ich klicke einfach auf dieses Symbol, um den Durchmesser oder Radius umzurechnen. Ich klicke einfach auf den Radius und tippe den Radiuswert ein, der 4,5 ist. Jetzt kannst du sehen, dass alle meine Dimensionen, diese starken Dimensionen, ich keine großen Dimensionen habe außer dieser, die 30,5 ist. Und wenn ich mit dem Cursor auf diese Dimension fahre, erhalte ich den Bemaßungswert 30,55 und die Woche steht in der Klammer. In Ordnung? Und ich muss die Dimension dieser Woche entfernen, indem einen weiteren Kreis hinzufüge und die Dimension in Bezug auf diesen gebe . Was ich also tun kann, ist einen Kreis zu schließen. Und auf dieser Referenzlinie kann ich, wissen Sie, Florida mit gleichem Wert kreisen. Ich verwende eine Einschränkung. Sie können sehen, dass ich diese gleiche Einschränkung habe. Der gleiche Wert gibt an der Radius des ersten zum zweiten gefolgt wird. Ich habe diese Entfernung , die 20,73 beträgt. Ich habe diese Entfernung , die 30,5 beträgt. Ich kann mich an beide erinnern und einen gleichmäßigen Abstand zwischen ihnen einhalten . Also kann ich einfach auf Bemaßung klicken, den ersten Mittelpunkt auswählen, den zweiten Mittelpunkt auswählen und Mitte drücken. Klicke hier rüber. Okay, jetzt kann ich den Wert grundsätzlich von 54,98 auf 81 ändern. Sie können sehen, dass dieser Kreis, dieser Kreis, nach rechts verschoben wird. Dies bedeutet, dass dies nicht symmetrisch ist. Wenn wir eine Symmetrie zwischen beiden aufrechterhalten, bewegen sich beide gleichmäßig. Also drücke ich einfach Strg Z und verwende einfach die symmetrische Abhängigkeit hier drüben. Diese Einschränkung steht also für symmetrisch. Ich klicke einfach drauf. Für die Symmetrie müssen wir zuerst die vertikale Linie auswählen. Ich wähle die erste Zeile aus. Dann müssen wir den Punkt von Interesse auswählen , den wir in Bezug auf den mittleren Punkt symmetrisch machen möchten . Ich wähle diesen aus und ich würde den zweiten auswählen. In dem Moment, in dem ich die zweite ausgewählt habe, können Sie sehen, dass sich der Kreis verschoben hat. Sie können das Video nach links verschieben. Und wieder können Sie das Video einfach für die letzten 15 Sekunden zurückspulen und erneut überprüfen, ob sich die Kreise verschoben haben. Okay, jetzt drücke ich einfach parametrisch und ich habe keine Symmetrie mehr. Wenn ich nun diese Entfernung von 54,98 auf 81 ändere, können Sie sehen, dass beide gleichmäßig verschoben werden. Also haben wir das sogenannte in einer präzisen Weise lokalisiert, was in Bezug auf die obere Kante ist, es ist 10,73 und der x-Abstand zwischen beiden als AD1. Und es gibt eine Metrik zueinander. In Ordnung? Jetzt müssen wir diesen Ausschnitt erstellen. In Ordnung? Ich werde diesen Ausschnitt erstellen. Um diesen Ausschnitt zu erstellen, muss ich also 18 in die untere Richtung oder nach unten gehen . In Ordnung? Und die Breite dieses Ausschnitts ist 62,1, okay? Und die Dicke oder Tiefe ist 18, dann haben wir hier ein Relief-ähnliches Merkmal. Was wir also tun können, ist, dass wir eine vertikale Linie erstellen können , deren Kreditgeber 18 Einheiten haben. Und wir können zwei vertikale Linien erstellen , die aber miteinander verbunden sind. Ich gehe zur Linienoption und lasse einfach eine Linie in einiger Entfernung fallen und ändere ihre Dimension auf 18 Einheiten. Und abgesehen davon ziehe ich hier einfach eine weitere Grenze. Und ich höre einfach an einem Punkt auf, an dem es gleich aussieht. Und Sie können sehen, wenn ich bei einer gleichen Einschränkung anhalte, wird die erste hervorgehoben oder fett gedruckt. Sie können es einfach noch einmal überprüfen. Los geht's. In Ordnung. Das bedeutet, dass beide gleich sind. Jetzt müssen wir nur noch eine Symmetrie zwischen ihnen aufrechterhalten. Also gehe ich zur symmetrischen Abhängigkeit, wähle die Mittellinie, wähle das linke Objekt und die Identität aus. Beide sind symmetrisch. Einander. Der Abstand zwischen ihnen beträgt 62,1. Gehen Sie also einfach zur Bemaßung, wählen Sie das erste Objekt aus, wählen Sie das zweite Objekt aus und drücken Sie die mittlere Maustaste. Und jetzt ändere ich einfach den Wert auf 62,1. In Ordnung? Jetzt können wir hier einfach eine gerade Linie erstellen. In Ordnung? Diese beiden sind also miteinander verbunden. Jetzt können wir einfach diese Linie eliminieren, was wir haben. Also gehe ich einfach zum Löschsegment und wähle die unerwünschten Abschnitte oder Elemente oder Kanten aus. Jetzt können Sie sehen, dass wir einen Radius von 24,24,3 haben. Wir werden in den späteren Phasen darauf eingehen. Zunächst werden wir versuchen, andere Kreise zu erstellen. Was wir haben, versuchen wir jetzt, diesen Kreis zu schaffen. Was wir haben, habe ich eine y-Distanz? Ja, wir haben über ein Jahr eine große Entfernung, die von den obersten Bits stammt, das ist sechsunddreißig Punkt neun. Also kann ich mir das von oben ansehen. Und für mich sieht es so aus, ob dieser Kreis genau an der Mittellinie liegt. Es ist im Grunde genommen in der Mitte der gesamten Breite des Objekts, was wir haben. Wir brauchen also nicht die Existenz zu verlangen. Wir sind ausreichend mit der y-Entfernung, da sie genau in der Mitte liegt. Das reicht aus, um den Kreis zu platzieren. Ich werde den ersten Kreis erstellen. Ich werde es hier drüben platzieren. Und was ist der Durchmesser des ersten Kreises? Es ist 21,6. Also doppelklicke ich einfach darauf, oder? 21.6. In Ordnung, und was ist wieder der y-Abstand, wie groß ist der Abstand vom oberen Rand? Es ist 36,9. Also klicke ich einfach auf die Bemaßung, wähle die obere Kante aus, wähle den Mittelpunkt des Kreises und platziere ihn hier drüben und ändere den Wert von etwas auf sechsunddreißig Punkt neun. Wir haben es also perfekt in Bezug auf die Y-Achse lokalisiert . Und es befindet sich genau in der Mitte des Bildschirms oder in der Mitte des Objekts. Jetzt müssen wir einen weiteren Kreis erstellen, der den ersten Kreis umhüllt. Ich gehe einfach mit derselben Mitte zum Kreis. Ich werde einen größeren Kreis erstellen, dessen Radius, nicht der Durchmesser, sondern der Radius ist. Wir können also einfach auf den Durchmesser klicken und von der Durchmesserdarstellung zur radialen Darstellung wechseln . Jetzt können wir einfach den Wert von etwas auf 17,5 phi ändern . Wir haben also beide Kreise gezeichnet und können jetzt auch diesen Bogen erstellen, dessen Radius 24,3 beträgt. Es scheint mir also , dass der Mittelpunkt des Bogens der Mittelpunkt des Kreises sein könnte. Also gehe ich einfach zum Bogen und gehe zur Mitte und zu den Enden. Ok, benutze das gleiche Zentrum, was wir haben. Und erstellen Sie zufällig einen Bogen der die flache Kante verbindet, was wir hier haben. Und danach doppelklicke ich einfach auf den Radius und rechts 24,3. Jetzt kann ich einfach zum Löschsegment gehen und die unerwünschten Zeilen löschen. Und wir haben diesen Bogen geschaffen. Wir haben also das nächste Feature behandelt, was wir haben Wir haben noch zwei Funktionen, eine auf der linken und eine auf der rechten Seite. In Ordnung? Und der innere, der innere Radius für diesen Kreis beträgt 10,8. In Ordnung? Und der Durchmesser für den äußeren Kreis beträgt 27. Okay, wir haben die, die Durchmesser und den Radius der Kreise, aber haben wir irgendwelche, irgendwelche Werte, die uns helfen , sie in Bezug auf x und y zu lokalisieren. Für mich sieht es also so aus, als ob der Mittelpunkt dieses Kreises in einem Abstand von den oberen Bits liegt, das sind 36,9. Es bedeutet also im Grunde zu sagen, dass alle Kreise auf demselben sind. Sie sind es, die Mittelpunkte der Kreise sind im Grunde kollinear. Also lasst uns hier eine Mittellinie zeichnen. Es tut mir leid, ich klicke einfach auf die Mitte und zeichne horizontale Linie, denn das ist 36,9 und alle Kreise befinden sich genau. Und sechsunddreißig Punkt neun in Bezug auf den oberen Rand, Leo. Jetzt müssen wir den Kreis irgendwo hier platzieren und seine Existenz aufrechterhalten. Und ich glaube, dieses Zentrum ist wieder kolinear mit diesem kleineren Kreis, dessen Radius 4,5 beträgt. Also zeichne ich hier einfach eine Mittellinie. Der Schnittpunkt dieser Mittellinie und der Mittellinie ist der Mittelpunkt des Kreises. Was wir haben. In Ordnung? Dies hat jedoch keine Einschränkung in Bezug auf andere Kreise. Wir, es hat seinen eigenen Durchmesser. Wir werden es jetzt ändern. Das ist also 27. In Ordnung? Und der innere hat einen Radius von 10,8. In Ordnung? Also haben wir das geschaffen, und wir müssen diesen Kreis auch auf der rechten Seite erstellen. Wir haben also eine Option, die als Spiegel bezeichnet wird. Warum nutzen wir diese Option nicht und replizieren diese Funktion auf der rechten Seite exakt. Also wähle ich einfach den ersten Kreis aus, halte die Strg-Taste gedrückt und wähle den zweiten Kreis aus. Und in dem Moment, in dem ich beide Kreise ausgewählt habe, können Sie sehen, dass die mittlere Option aktiviert ist. Ich klicke auf Spiegeln und wähle die Mittellinie oder die Linie von aus. Oder die Entität, die mir hilft, die Skizze oder die Features zu spiegeln. Und in dem Moment, in dem ich das Objekt oder die Mittellinie ausgewählt habe , können Sie sehen, dass die Features auf der anderen Seite gespiegelt sind. Ich klicke einfach auf Zoom, um zu passen. Und jetzt besteht die letzte Aufgabe darin, die Rundungen hier drüben hinzuzufügen , deren Radius 15 beträgt. In Ordnung? In diesem Fall können wir also die Option Füllen Sie diese mit einer kreisförmigen Trommel verwenden. Ich wähle die erste Kante und die zweite Kante und ändere den Radius auf 15. In Ordnung. Ich benutze einfach das Gleiche. Schon wieder. Ich werde mich nicht immer wieder ändern, ich werde eine Option verwenden , die ich Ihnen zeigen werde. In Ordnung. Wir haben diese Option also als gleichwertige Einschränkung bezeichnet. Ich will, dass alle Filets 15 sind. Rate mit 15 Radius. Der Radiuswert muss 15 sein, wobei die gleiche Abhängigkeit ausgewählt wird. Und ich gehe zum ersten Wert, den wir für andere wollen, dem Service, der die 15 bearbeitet. Ich wähle den zweiten aus. Du kannst also sehen, dass ich hier eine Quote kriege. Also was ist gerade, selbst bei diesem Radius 15 werde ich das auswählen. Dies führt auch zu sogar Unternehmen sogar. Im Moment kannst du sehen, dass ich eine schwache Dimension habe, oder? Ich kann diese Dimension regenerieren, um sie stark zu machen. In Ordnung? Und wir können diese Dimension regenerieren, um sie stark zu machen. Okay, das ist 97,8. So habe ich die erste x erste Übung abgeschlossen. Lass mich wissen, wenn ich etwas verpasst habe. Ich möchte wirklich, dass du übst und es ist wirklich einfach. 2D-Skizzen sind ziemlich wichtig , denn wenn wir 3D-Modelle erstellen, werden wir die 2D-Skizzen als Referenz verwenden, um diese tief in eine 3D-Form umzuwandeln. Es tut mir leid für den Versprecher. Ich glaube also, wir haben es verstanden und lassen Sie uns, lassen Sie uns einfach eine weitere Übung machen, damit wir die verschiedenen Funktionen und die Verwendung von Einschränkungen verstehen können . Sie können sehen, dass ich in dieser Übung viel Konstante verwendet habe . Ich habe die gleiche Abhängigkeit verwendet, ich habe die symmetrische Abhängigkeit verwendet. Okay? Und ich habe den Phyllit auch wieder verwendet. Auch hier habe ich die Gleichheitsbeschränkung verwendet um eine gleichmäßige Füllung an den Kanten beizubehalten. Und dies sind die am häufigsten verwendeten Abhängigkeiten in Soft, in der Creo-Software oder beim Definieren von Skizzen auf sehr saubere Weise. Und ich habe meine Aufgabe eingeleitet, indem ich zwei zueinander senkrechte Zugänge beibehalten habe , die Mittelachse, die vertikal und horizontal ist. Und darauf basierend begann F, meine Skizze zu definieren. In erster Linie müssen wir verstehen, wie man ein Feature lokalisiert. Um die Features zu lokalisieren, müssen wir X- und Y-Abstände haben, insbesondere wenn Sie zweidimensional arbeiten , entwerfen oder skizzieren. Wenn wir ein dreidimensionales Modell haben, benötigen wir die x -, y - und z-Abstände, um das spezifische Merkmal im Modell zu lokalisieren. Mit dieser Notiz werde ich das Video eines Jahres abschließen, und im nächsten Video werden wir an einer weiteren Übung arbeiten. Danke. 22. Erweiterte zweidimensionale Skizze: Willkommen zur nächsten Vorlesung. In diesem Video werden wir ein anderes Beispiel diskutieren, was wir auf dem Bildschirm haben, okay? Und wie ich Ihnen im vorherigen Video erwähnt habe, ist es für uns sehr wichtig zu analysieren , welche Art von Skizze wir in der Hand haben, um uns mit dem Fall zu befassen , in dem wir die Skizze haben. Mit vielen Dimensionen, okay, es gibt zwei Kreise, einen links, einen rechts. Dann haben wir wieder ein paar Features hier drüben. Es gibt eine bogenartige Funktion, und hier gibt es eine gute Funktion. Okay? Wir haben also den Radius ist gegeben, der Durchmesser ist gegeben, und die Wörter sind gegeben. In Ordnung? Und wir können versuchen, die Symmetrie in der Abbildung aufrechtzuerhalten. Wir haben also diese vertikale Symmetrie in der Mittellinie hier drüben. Okay? So können wir unsere Arbeit aus diesen Referenzen heraus initiieren. Wir haben also nur wenige Ortungsentfernungen , die als x- und y-Entfernungen die meisten x-Entfernungen in Bezug auf die vertikale Mittellinie sind . Wir können sehen, dass es hier 106 ist, hier sind es 80. In Ordnung. Wir haben die Achsabstände, die die y-Richtungen für die Lokalisierung der Kreise bestimmen . Wir haben also 38 Einheiten hier und 40 Einheiten hier drüben. Jetzt, in erster Linie Aufgabe, weil ich zur Mittellinie hüpfen und hier drüben eine vertikale US-Linie erstellen werde . Und danach werde ich eine weitere Mittellinie erstellen. Okay? Ansonsten fahre ich einfach mit der ersten Mittellinie fort und sehe, ob ich einfach wieder an der Skizze arbeiten kann. Sie müssen sich also fragen, ob wir ohne, ohne die Mittellinienjahre, in denen wir arbeiten können, arbeiten können, und genau das werden wir jetzt versuchen. Also werde ich in erster Linie versuchen, diesen Kreis zu schaffen. Was wir haben den inneren Kreis, dessen Durchmesser 42 ist. Okay? Ich werde hier einfach einen Kreis zeichnen, dessen Durchmesser 42 ist, und lass mich ihn einfach zurücksetzen. Das ist also eine Art Ausrüstung. Also müssen wir diese Form erstellen. Aber lassen Sie uns die Zahl analysieren. Sie können sehen, dass wir hier 42 Einheiten Durchmesser haben, und wir haben den Außendurchmesser von 64. Okay, also werden wir zuerst diese beiden Kreise zeichnen. Später. Wir können an ihnen arbeiten. Okay, jetzt, von der Mitte aus gibt es einen weiteren Kreis, in y-Richtung einen Abstand von 40 Einheiten hat. Und wir haben diese x-Entfernung, die 106 ist, was genau auf der anderen Seite liegt. Bergung zeichnet hier zufällig einen Kreis. Und der Durchmesser dieses Kreises ist 22, Restaurant ihn hier drüben. Und der Abstand von Mitte zu Mitte in Bezug auf die Y-Achse beträgt 40 Einheiten. Wir werden eine Einheit der Kraft aufrechterhalten. Dann haben wir einen äußeren Kreis, dessen es mir leid tut, Schlauch besteht aus 42 Einheiten. Ich gebe es gerade auf dem rechten Seitenkreis gesehen. Ich vergrößere einfach den Kreis und doppelklicke und ändere den Durchmesser auf 42. Wir haben genau den gleichen Kreis auf der rechten Seite. Wir können sie spiegeln. Wählen Sie beide Kreise aus, klicken Sie auf Metro und wählen Sie den vertikalen Abstand. Wir bekommen also die gleichen Kreise auf der rechten Seite, die gleich sind, die gleiche Einschränkungen haben oder den 12 Kreisen den Respekt geben. Aber wir müssen den horizontalen Abstand einhalten, das ist der Ausgangsabstand. Ich wähle den ersten Kreismittelpunkt und den zweiten Kreismittelpunkt aus und drücke hier drüben , um den Abstand zu erhalten, 106 in der Abbildung ist, irgendwo hier drüben ist. Wir haben also die nächsten beiden Kreise festgelegt. Jetzt müssen wir hier an diesen beiden Kreisen arbeiten. Und ich werde es einfach hier rüber ziehen. Wir haben einen Kreis. Okay? Also dire oder Radius ist 16. Und es tut mir leid, das ist Durchmesser, nicht der Radius. Ich ändere es einfach auf 16. Und das ist wieder auf der rechten Seite gespiegelt. Also wähle ich den Kreis aus, klicke auf Spiegeln und wähle die vertikale Achse und ist automatisch symmetrisch, weil es wichtig ist. Ich muss den horizontalen Abstand definieren. Und der horizontale Abstand beträgt 80 Einheiten. Aber was ist die y-Entfernung? Y-Abstand von der Mitte zur Mitte beträgt 38. Also erhalte ich hier eine große Dimension. Ich doppelklicke einfach und mache 38. Wir haben hier einen weiteren Bogen , dessen Radius 16 Einheiten beträgt. Also gehe ich zur Mitte und einem Bogen. Und hier wird ein Bogen geplottet. Wessen Radius ist 16. Es tut mir leid, ich weiß nicht, warum ich das nicht ändern kann. Also mache ich eine Sache, ich zeichne einen Kreis. Und wandle es in Radius um , dessen Radius 16 ist. In Ordnung? Und Sie können vom Rand der Disziplin aus sehen, dass wir genau einen Bogen von 24 Einheiten haben. Was wir also tun können, ist auf Center zu klicken und dieser Referenz zu folgen. Und wir können hier einen Bogen erzeugen, dessen Radius 24 ist. Aber ich werde gebeten, etwas zu löschen weil etwas übereingeschränkt ist. Okay. Lassen Sie mich auch diesen löschen. Es tut mir leid. Fein. Und jetzt können wir uns ihnen einfach so anschließen. Also gehe ich einfach hier rüber und fahre von hier nach hier fort. Und auf der anderen Seite auch. Okay? Ich stelle nur sicher, dass diese Tangente sind. Okay. Ich weise nur die und NC zu. Und danach muss ich die Linie hier drüben verbinden, die tangential ist. Wir haben also diese Linientangente optional. Wir wählen den ersten Kreis und den zweiten Bogen auf beiden Seiten aus. Und ich werde dieses unerwünschte Segment hier löschen. Also werde ich das erste Segment löschen. Der zweite. Fein. Und ich habe eine Tangentialität in Bezug auf diesen größeren Kreis, den ich hier nicht dargestellt habe , und die größeren Kreise, Dias AT. Von hier aus zeichne ich also einen Kreis. Wessen Sohn ist in diesem AT ausgestorben. Und es wird zur Tangente der Linie 1212 gehen. In Ordnung. Habe ich alles miteinander verbunden? Der Flow? Ja. Jetzt bleibt uns eine Sache übrig und das ist die Schaffung dieser Form. Also wie viele, wie viele davon haben wir? 1233 auf jeder Seite. In Ordnung. Und so sind es im Grunde genommen 6360 Grad das komplette. Wieder die Gesamtgrade eines Kreises. Und ich muss das mit sechs teilen, das sind 36 mal sechs ist 6636 oder so. Alle diese sind in einem Winkel von 60 Grad. In Ordnung? In erster Linie zeichne ich also die horizontalen. Und um die horizontalen zu plotten, muss ich hier eine Mittellinie zeichnen. Das wird hilfreich sein. Okay, gehen wir zur Leitung hier drüben. Zeichne den ersten. In Ordnung, spiegele es auf der anderen Seite. Und eine Breite von wie vielen Einheiten beibehalten? Acht Einheiten, weil Sie sehen können, dass es hier acht sind. In Ordnung? Und ich spiegele sie einfach auf der anderen Seite. Wählen Sie beide aus. In Ordnung, wir sind also fertig mit diesem. Jetzt. Der zweite, vergiss, dass dieser bei 60 Grad ist. Also nehme ich einfach eine Mittellinie und zeichne sie schräg, wähle dann buddhistische Mittellinien aus und definiere die, ich glaube, ich habe einige Eingaben unten ausgewählt. Zeichne es einfach neu, stelle sicher, dass es keine Einschränkung aktiviert, okay, es muss frei sein. Dann können wir es angemessen ausrichten und das nicht bekommen. Okay, ich habe es in Bezug auf diesen Rand ausgewählt. Eine Sache, ich zeichne eine Konstruktionslinie, weil meine Mittellinie mit einem der Punkte eines Jahres zusammenfällt und ich die Ausrichtung nicht ändern kann. Also zeichne ich einfach eine Mittellinie, deren Radius von hier aus die Horizontale 60 Grad beträgt. Schalten Sie jetzt wieder einfach die Konstruktionslinie und zeichnen Sie eine Linie, die parallel zu der von mir gezeichneten Konstruktionslinie verläuft. Okay. Und ich werde versuchen, mit der Atmungskonstruktion zu spiegeln. Ja. Ich habe es gespiegelt. Ich werde eine Einheit von acht beibehalten. Jetzt. Ich kann einfach beide auswählen und auf die andere Seite spiegeln. Okay, jetzt wieder, aktiviere den Baumodus. Ansonsten kann ich sie einfach auf der Unterseite spiegeln. Okay? Der erste hält die Kontrolle. Zweitens, dritter, vierter, in Bezug auf die Horizontale. Okay, jetzt müssen wir die unerwünschten Segmente löschen. 12345678, 910111213, Es tut mir leid, Control Z. Dieser. Dieser. In Ordnung. Also hier ist es. Wir haben diese Skizze erstellt. Ich deaktiviere die Bemaßungen die Abhängigkeiten. Und was bedeutet das. Aber Sie können sehen, dass diese Art perfekt dem passt, was wir hier geschaffen haben, oder? Ja, ich glaube nicht, dass ich eine der Funktionen verpasst habe. Okay, mach eine Pause hier drüben. Gehen wir zum nächsten Video über.
