3D-Design eines Bleistifts – Fusion 360 für Einsteiger

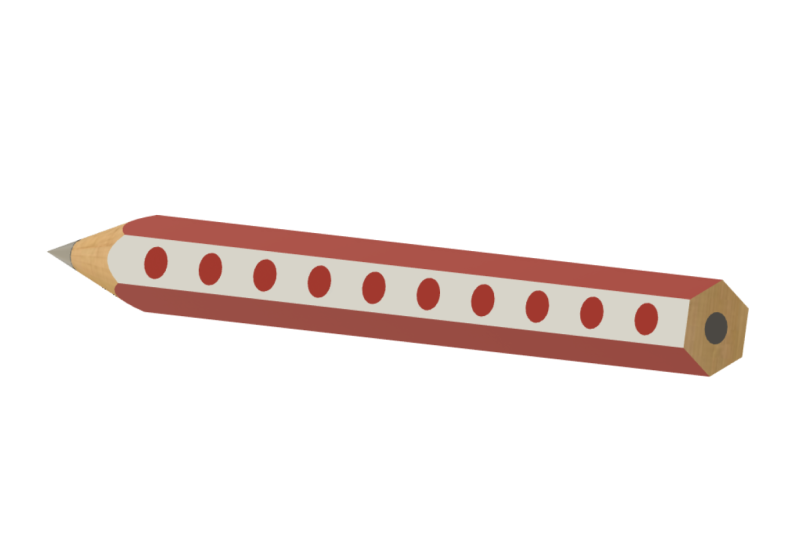

1. Einführung: Hallo und willkommen zu diesem Anfängerkurs zum 3D-Design, ein Bleistift in Autodesk Fusion 360. Diese Klasse ist für alle, die mehr darüber erfahren möchten, wie man einfache 3D-Objekte entwirft , die eigentlich die Hauptbausteine sind, die Sie benötigen um kompliziertere 3D-Modelle zu erstellen. Sie lernen, wie Sie das Werkzeug „Extrudieren“ auf unterschiedliche Weise verwenden können. Das Extrudierwerkzeug ist das, das Sie beim Erstellen von Modellen sehr viel verwenden werden. Und als Anfänger ist es wichtig, dass Sie wissen, wie man es benutzt, weil es Ihren Modellierungsprozess viel einfacher macht. Hallo, mein Name ist Hendrien Horn und ich bin ein 3D-Designer und Keramik-Künstler aus Südafrika. Ich mag es, zu illustrieren. Also Bleistifte sind etwas, das ich ziemlich viel benutze. Die Form des Bleistifts sieht nicht unbedingt zu schwierig aus, um 3D-Modell. Als Einsteiger im 3D-Design entschied ich mich, es mal zu gehen. Aber es hat eine ganze Weile gedauert, bis ich einen schnellen und effektiven Weg fand , das Design zu erstellen, für den ich denke, man könnte sagen, ist Code für. Es hat sehr lange gedauert, um es herauszufinden. Wenn Sie wissen, wie Sie Ihre Tools in der Software auf unterschiedliche Weise verwenden , wird Ihnen letztendlich helfen, Ihren gesamten Designprozess zu verbessern. Was Sie für diese Klasse benötigen, ist die Fusion 360 Software, die auf Ihrem Computer installiert ist. Eine Maus mit einem Scrollrad. Und das Grundwissen der Fusion 360 Software und des Layouts. Wenn dies Ihre erste Klasse ist, würde ich vorschlagen, lieber einen Blick auf meinen Anfänger-Leitfaden zum 3D-Design zu werfen. Dort zeige ich Ihnen, wie Sie die Maus in Bezug auf Zoomen, Umkreisen und wie Sie Ihr Modell bewegen. Und am wichtigsten ist, das Layout der Software und wo alles ist. Denn am Anfang kann es ziemlich überwältigend sein wenn man auf den Bildschirm schaut und man nicht weiß, wo man anfangen soll. Du musst nicht unbedingt einen Bleistift dabei haben, wenn du die Klasse machst. Sie können eins mit Ihnen als Referenz haben, aber abgesehen davon brauchen Sie nichts anderes. Hallo, mein Name ist Hendrien und willkommen in dieser Klasse. 2. PROJEKT: Wir beginnen damit, unseren Bleistift zu skizzieren und dann die Form mit dem Extrusionswerkzeug auf verschiedene Arten zu extrudieren, um das Gesamtdesign zu erstellen. Sie werden eine ganze Menge kreative Freiheit mit Ihrem Modell haben und Sie können gerne alle Messungen ändern, während wir arbeiten. Das ist, was wirklich großartig an Experimenten in Bezug auf 3D-Design ist. Während Sie Ihr Modell erstellen, können Sie Ihre Meinung ändern und einige Änderungen vornehmen. Es ist wirklich gut, mit Ihren Entwürfen zu experimentieren, denn das, was Sie beginnen sieht möglicherweise nicht unbedingt gleich aus, wenn Sie fertig sind. Und das an sich ist wirklich aufregend. Wir werden dann etwas Aussehen hinzufügen und Sie sind herzlich eingeladen, Ihren Bleistift in dem Material oder Farbe zu beenden , die Sie mögen. Wir werden das Modell speichern und dann werden wir ein Bild des Modells innerhalb der Software erfassen. Ich möchte Sie ermutigen, Ihr Bild mit dem Rest der Klasse zu teilen und Ihre Kreativität zu teilen. Bitte seien Sie nicht schüchtern. Ich freue mich sehr darauf, zu sehen, was du erschaffst. Nun, wenn Sie bereit sind zu entwerfen. Lasst uns zum Unterricht gehen. 3. 3D-Bleistift: Lassen Sie uns beginnen, indem Sie Skizze erstellen, erstellen. Klicken Sie hier auf der rechten Seite in unserem View-Cube oben. Schauen wir es uns von oben an, und wir werden dieses Flugzeug anklicken. Jetzt ist ein Bleistift normalerweise nicht nur rund. Es hat einige Kanten, also werde ich ein Polygon erstellen. Also gehen wir zu Erstellen - Polygon. Und wir werden ein beschriftetes Polygon erstellen. Und wir werden auf den Ursprung klicken - loslassen, herausziehen. Ich werde die Größe auf 30 Millimeter einstellen. Und wenn ich Tab auf meiner Tastatur drücke, werde ich sicherstellen, dass wir sechs Seiten haben. Ja. Und geben Sie ein, zoomen Sie ein wenig. Lassen Sie uns nun einen Kreis um dieses Polygon erstellen Wir drücken C auf unserer Tastatur für Mitteldurchmesser Kreis, klicken Sie auf den Ursprung, ziehen Sie heraus, und der volle Durchmesser wird dann 60 Millimeter sein, klicken und loslassen. Wenn wir unsere Skizze drehen, müssen wir die Form extrudieren, um den Körper zu machen. Also werde ich die Skizze fertig machen. Wir drücken E auf unserer Tastatur zum Extrudieren. Das Profil, das wir extrudieren wollen. Sie sicher, dass wir alle diese Profile auswählen. Jetzt ist eine schnelle Möglichkeit, dies zu tun, indem Sie mit der linken Maustaste klicken und die Maus darüber ziehen. Und es sollte alle Formen auswählen. Wenn dies nicht der Fall ist, werden Sie sehen, dass die Form weiß ist. Jetzt die Richtung, die wir wollen, um es zu ziehen. Wenn Sie ein wenig verwirrt sind, schauen Sie hier oben auf Ihrem View-Cube auf der rechten Seite. Wir betrachten es im Moment von unten, also ziehen wir es auf diese Weise nach oben. Ich werde es 490 Millimeter machen, damit ich es ändern kann. hier. Stellen Sie sicher, dass es an einem neuen Körper ist und sagen Sie, okay. Wenn wir uns unseren Körper ansehen, sehen Sie hier die Linien. Wir können sie nicht so gut sehen. Wenn Sie hier die Anzeigeeinstellungen aufrufen, stellen Sie sicher, dass Ihr visueller Stil mit sichtbaren Kanten schattiert ist. Und dann werden wir in der Lage sein, unsere Kanten richtig zu sehen. 4. 3D-Tipp von Bleistift: Konzentrieren wir uns darauf, die Spitze des Bleistifts hier oben zu machen. Wir gehen zu Erstellen, Skizze erstellen. Und das Flugzeug, an dem wir arbeiten möchten, ist diese vordere Ebene. Lassen Sie uns vergrößern und nach oben gehen. Wir werden P auf unserer Tastatur für Projekt, die Geometrie, wir möchten diese Top-Zeile auswählen. Stellen Sie sicher, dass Sie den richtigen Auswahlfilter ausgewählt haben. Sie können den gesamten Körper auswählen, aber es ist nicht notwendig. Lasst uns einfach auf den ersten klicken und sagen: Okay. Jetzt hier auf der linken Seite, wenn wir unsere Körper ablegen, klicken Sie auf das Auge. Und da ist die Linie für die Oberseite des Stiftes. Lassen Sie uns L auf unserer Tastatur für Linie drücken. Jetzt bewegen wir uns mit dem Mauszeiger über diese Linie. Und wenn es in der Mitte ist, wird es Ihnen ein Dreieck zeigen, was bedeutet, dass es der Mittelpunkt ist. Sobald das erscheint, klicken Sie auf Release, und ziehen Sie uns nach oben, stellen Sie sicher, dass es 90 Grad ist und ich werde es auf 90 Millimeter einstellen. Und geben Sie ein. Lassen Sie uns mit der rechten Maustaste und sagen wiederholen Sie Zeile. Das ist nur eine Abkürzung, um das Werkzeug zu wiederholen, das Sie zuvor verwendet haben. Lassen Sie uns oben klicken. Lassen Sie das Ziehen nach unten los, und stellen Sie sicher, dass Sie auf den Punkt unten klicken. Jetzt ist die Form eingeschlossen. Wir wissen, dass die Form eingeschlossen ist, weil sie blau erscheint. Ich drücke „Escape“. Und wir können diese Distanz einfach rausziehen. Jetzt werde ich sagen Fertig Sketch. Lasst uns unseren Körper wieder anziehen. Und der nächste Teil, den wir tun werden, ist, die Form zu drehen. Also gehen wir zu Erstellen, Revolve. Es ist bereits das Profil für mich ausgewählt. Wenn es nicht ausgewählt ist, vergewissern Sie sich, dass Sie es ausgewählt haben. Die Achse, die wir verwenden werden, ist diese Mittellinie, die wir erstellt haben. Und hier ist es um 360 Grad gedreht. Sie werden hier mit dem Winkel sehen, Sie können es auch ändern. Machen wir es zu einem 180, und dann dreht es es nur auf halbem Weg. Lasst uns das wieder ändern. Lassen Sie uns die Operation in Neuer Körper ändern und sagen: Okay, jetzt müssen wir die Spitze des Bleistifts erstellen, weil dies immer noch nur ein Körper ist, was bedeutet, dass wir den Körper hier spalten müssen. Und wie das zu tun ist, indem Sie eine Konstruktionsebene verwenden, um den Körper zu teilen. Also gehen wir zu konstruieren, wählen Sie eine Versatzebene aus. Wenn wir rauszoomen, drehen Sie unseren Bleistift. Wir wählen diese Ebene unten, die ZXS-Ebene. Ziehen wir es nach oben. Je nachdem, wie groß Sie die Spitze des Stiftes haben möchten, will ich sie etwa 550 Millimeter. Das sieht gut aus. Ich werde sagen, okay. Jetzt lass uns aufteilen. diese Leiche. Wir gehen zu Modifizieren - Geteilter Körper. Der Körper, den wir teilen wollen, ist dieser obere Teil des Stiftes. Die Spaltwerkzeuge sind diese Konstruktionsebene. Und wir wissen, dass es die Leiche schneidet, weil sie rot erscheint. Und wir werden sagen, okay, und da sind unsere beiden Leichen. Schalten wir das Konstruktionsflugzeug aus. Und das fängt an, ein bisschen mehr wie ein Bleistift zu sehen. 5. 3D-Modell: Jetzt hat ein Bleistift Blei oder die Farbe, die den ganzen Weg durch den Bleistift geht, was bedeutet, dass wir diesen Teil hier den ganzen Weg nach unten extrudieren müssen. Also drücken wir E auf unserer Tastatur zum Extrudieren. Das Profil. Wir möchten wählen, ist dieser kleine Kreis hier. Jetzt können wir es den ganzen Weg nach unten ziehen. Hier auf Operation, mach es zu einem neuen Körper. Dort sehen wir, dass es den ganzen Weg nach draußen extrudiert. Aber wir wollen nur, dass es genau auf den Punkt kommt. Sag mal, okay. Nein, wir haben die verschiedenen Teile. Hier auf der linken Seite haben wir den Hauptkörper, die Oberseite und die Spitze, die wir erstellt haben, und die Mittelröhre, die wir gerade erstellt haben, das ist die Mine des Stiftes und die Farbe. Im Moment haben wir zwei Körper in diesem Bleistift, was bedeutet, dass ich diesen Körper einfach mit der Röhre teilen möchte, die wir erstellt haben , damit wir nicht zwei Körper an derselben Stelle haben. Also gehen wir zu Ändern - geteilter Körper. Der Körper, den wir teilen wollen, ist dieser Hauptkörper, unsere Spaltwerkzeuge. Wenn Sie es hier nicht auswählen können, gehen Sie hier links und wählen Sie die Tube aus. Sag mal, okay. Gehen wir zu dem Körper, den wir gerade erschaffen haben. Wir werden mit der rechten Maustaste darauf klicken und sagen Entfernen. Nun, wie ich schon sagte, sind Bleistift ist nicht unbedingt rund. Wir werden also das Polygon extrudieren, das wir am Anfang unserer Skizze erstellt haben. Also lasst uns zu unseren Skizzen gehen und es anziehen. Drücken wir E auf unserer Tastatur für Extrudieren - das Profil. Wir wollen auswählen. sind diese sechs. Achten Sie darauf, das Zentrum nicht auszuwählen. Und ziehen wir es. Und da kann man sehen, dass er den Bleistift schneidet. Also lass es an, schneide und sag: Okay, lass uns unsere Skizzen ablegen. Und da ist unser Bleistift. Jetzt hat es diese seltsamen Linien hier an der Spitze geschaffen. Um mein Design zu rationalisieren, werde ich nur diese beiden Teile kombinieren. Gehen wir zu modifizieren, zu kombinieren. Klicken wir auf den unteren Körper, den Werkzeugkörper. Wählen wir diesen oberen Teil aus. Halten Sie es auf Join und sagen Sie, OK, und da gehen wir. Das sieht viel besser aus. 6. Muster hinzufügen: Jetzt möchte ich nur ein paar Muster zu meinem Bleistift hinzufügen, weil im Moment ist es immer noch ein wenig schlicht, also lassen Sie es einige Funktionen geben, Gehen, um es von vorne zu betrachten. Jetzt möchte ich eine Skizze auf diesem vorderen Teil des Körpers erstellen. Also gehen wir zu Erstellen, Skizze erstellen. Und wenn wir fragen, wo wir skizzieren möchten, klicken Sie nicht auf ein Flugzeug. Wenn Sie die Ansicht vergrößern, klicken Sie auf den vorderen Teil des Stifts. Wenn ich das mache, wirst du sehen, ob ich es drehe. Wir arbeiten am vorderen Teil des Bleistiftes, nicht in der Mitte. Ich werde P für das Projekt auf meiner Tastatur drücken. Wählen wir diesen vorderen Teil aus und sagen: Okay, und jetzt kann ich meinen Körper hier links abstellen. Und da ist der Umriss. Ich werde C auf meiner Tastatur für Mitteldurchmesser Kreis drücken. Und hier oben werde ich einfach irgendwo klicken, wir müssen nicht zu spezifisch sein. Klicken Sie auf Freigabe, ziehen Sie heraus. Ich werde es auf 20 Millimeter setzen und sagen, okay. Jetzt möchte ich, dass diese Kreise die ganze Linie des Bleistiftes hier runterlaufen. Ich muss nicht jeden Kreis einzeln zeichnen. Eine schnellere Möglichkeit, dies zu tun, ist, zu Erstellen zu gehen, gehen Sie nach unten zu rechteckigem Muster. Es wird Sie nach dem Objekt fragen. Wir wählen den Kreis aus. Und die Richtung - wir werden nach unten gehen. Im Moment haben wir nur drei ausgewählt. Also, wenn ich es den ganzen Weg nach unten ziehe, sehen Sie die Kreise. Da sind nur drei. SSO lasst uns es hier auf der rechten Seite ändern. Lass es uns auf 10 ändern, sag okay. Und da sind unsere Kreise. Ich werde sagen Fertig Sketch. Lasst uns unsere Leichen wieder anziehen. Und hier auf der linken Seite, ziehen Sie unsere Skizzen an. Jetzt verwende ich das Werkzeug zum Teilen des Körpers erneut, um die Kreise so zu erstellen, dass sie auf dem Bleistift angezeigt werden. Denn wenn ich meine Skizze abziehe, wirst du sehen, wie die Linien verschwinden. Also lasst uns unsere Skizze wieder anziehen. Wir gehen zu Ändern - geteilter Körper. Der Körper, den wir teilen wollen, ist dieser Bleistiftkörper. Die Spaltwerkzeuge. Lassen Sie uns gehen und wählen Sie jede dieser Zeilen aus. Wenn du Schwierigkeiten hast, die Linien zu sehen, kannst du deine Leichen ablegen. Und du wirst sehen, dass sie sich spalten, weil sie rot erscheinen. Wenn wir unsere Skizze bewegen, werden Sie sehen, dass sie den Körper durchtrennen. Lasst uns unsere Leichen anziehen und sagen, OK. Und da siehst du, dass wir ein Muster erstellt haben. Jetzt sind Sie herzlich eingeladen, zu erkunden und etwas Spaß damit zu haben. Sie können auf den anderen Gesichtern des Bleistiftes weitere Muster hinzufügen, wie Rechtecke oder Dreiecke. Aber für mein Design mag ich das sehr, also werde ich es so lassen. Bevor wir uns auf Erscheinung bewegen. Ich will nur hier aufräumen. Ich werde nur meine Skizzen auf der linken Seite ablegen und einfach auf den Pfeil klicken, damit der Körper alles hineinbringt. 7. Aussehen hinzufügen: Gehen wir zu Ändern - Erscheinungsbild. Und mit einer Pop-up-Box hier unten, werden Sie sehen, dass es einige Materialien gibt, die wir verwenden können. Ich werde anfangen, indem ich mir einige der Farben anschaue. Also, wenn es um die Farbfarben geht, werde ich hier runter zur Pulverbeschichtung rau ziehen. Wenn Sie diesen kleinen Pfeil sehen, bedeutet das nur, dass Sie die Farbe herunterladen müssen, weil sie nicht in Ihrer Bibliothek ist. Also habe ich diesen roten Pulvermantel bereits heruntergeladen, aber Sie müssen nicht alle herunterladen. Wenn Sie eine heruntergeladen haben, können Sie klicken und ziehen und ablegen. Und hier oben, wenn Sie mit der rechten Maustaste darauf klicken, können Sie es bearbeiten. So können Sie hier alle Farben ändern, so dass Sie nicht unbedingt jede Farbe speziell herunterladen müssen. Und Sie können hier auch die Skala, die Rotation der Farbe, die Rauheit der Farbe und die Reflektivität anpassen die Rotation der Farbe, . Wir können hier schließen. Wenn wir nun in unseren Bleistift zoomen, ist viel los. Und auf diesem Gesicht möchte ich eine neue Farbe, aber ich möchte, dass es die gleichen Eigenschaften wie diese Farbe hat, die ich gerade hier platziert habe. Was bedeutet, wenn ich hier oben gehe, klicke ich mit der rechten Maustaste und sage Duplizieren. Ich klicke erneut darauf und sage bearbeiten. Und jetzt kann ich die Farbe ändern und sagen „Fertig“. Und wenn ich auf das Gesicht klicke, ziehe ich per Drag & Drop. Diese beiden Farben haben nun die gleichen Eigenschaften. Denn wenn ich einfach eine Farbe von hier ziehe und sie hineinziehe, sind die Eigenschaften in Bezug auf die Rauheit und die Reflektivität nicht gleich. Das ist also nur der einfachere Weg, dies zu tun. Ich werde mit der rechten Maustaste klicken und erneut Duplizieren sagen, mit der rechten Maustaste auf Bearbeiten klicken. Und ich möchte auf die Spitze des Bleistiftes schauen und welche Farbe - wie dort ist es ein bisschen heller. Also werde ich auf die Spitze klicken. Klicken Sie auf Drag & Drop. Und manchmal, wenn wir arbeiten, neigen wir dazu, diesen Bereich mit Farben zu bevölkern. Wenn es sich also um Farben handelt, die Sie nicht verwenden, können Sie mit der rechten Maustaste auf die Farbe klicken und eine Zuweisung aufheben und löschen sagen, und Sie entfernen die Farbe von oben, weil es manchmal ziemlich verwirrend werden kann , wenn es hier viel zu viele Farben gibt die Spitze. Also haben Sie etwas Spaß mit Ihrem Bleistift und ändern Sie einige der Farben. Denken Sie daran, Sie haben auch andere Materialien wie Holz, denn hier oben auf dem Bleistift würde ich gerne Kiefer verwenden. Und ich werde mit der rechten Maustaste darauf klicken und bearbeiten sagen. So genießen Sie es, Ihr Aussehen zu ändern. Wir sehen uns auf der anderen Seite. Wenn Sie zu einem beliebigen Zeitpunkt nur überprüfen möchten, wie es ohne die Linien aussieht , gehen wir hier unten zu Anzeigeeinstellungen, visueller Stil und ändern es in schattiert. Sobald Sie mit dem Gesamtlook und Ihren Materialien zufrieden sind. Lasst uns näher gehen. Und da ist unser Bleistift. 8. Bild speichern: Jetzt lassen Sie uns schnell unser Modell speichern. Also gehen wir zu Datei - Speichern. Ich werde es nur Pencil nennen. Und ich werde es in meinem Skillshare Ordner speichern. Wenn Sie noch keinen Skillshare Ordner haben, erstellen Sie einfach einen neuen Ordner und nennen ihn Skillshare. Und es gibt einige der anderen Tutorials, die ich bereits auf Skillshare getan habe, Sie sind herzlich eingeladen, einen Blick auf sie zu haben und sagen Speichern. Und jetzt lassen Sie uns ein Bild von unserem Bleistift aufnehmen, damit wir es in der Klasse teilen können. Wechseln Sie zu Datei, Bild erfassen. Jetzt hier mit Bildauswahl, klicken Sie auf das Drop-down-Menü. Nun, wenn es um die Größe geht, neige ich normalerweise dazu, für die größten Größen zu gehen , nur weil, wenn Sie eine der kleineren auswählen, können Sie Teile Ihres Designs abschneiden. Stellen Sie sicher, dass der transparente Hintergrund nicht angekreuzt ist. Denn wenn Sie es ankreuzen und wir das Bild aufnehmen, Sie beim Hochladen Ihres Bildes haben Sie beim Hochladen Ihres Bildesmöglicherweise einen schwarzen und keinen weißen Hintergrund. Was bedeutet, dass Sie möglicherweise eine Definition oder einige Farben verlieren, die Sie von uns sehen möchten. Und wir werden sagen, okay, und der Name oben hier, ändern Sie ihn in Bleistift. Und hier unten links, speichern Sie auf meinem Computer, wir werden es in meinem Download-Ordner speichern. Sagen wir „Save“. Und es hat das Bild für mich eingefangen. Jetzt experimentieren Sie mit verschiedenen Winkeln, haben Sie etwas Spaß. Du kannst ein bisschen ein Fotoshooting machen. Sie müssen nicht unbedingt nur ein Foto hochladen. Sie können verschiedene Blickwinkel nehmen und es dann auf diese Weise hochladen. Aber ja, er sieht gut aus. 9. Fertigstellen: Vielen Dank, dass Sie sich mir angeschlossen haben. Ich hoffe, Sie haben diese Klasse hilfreich gefunden. Und wenn Sie Fragen haben, legen Sie diese bitte im Diskussionsabschnitt für diese Klasse ab. Bitte denken Sie daran, das 3D-Design Ihres Bleistifts mit dem Rest der Klasse zu teilen. Sie sind herzlich eingeladen, dies im Diskussionsbereich zu tun, indem Sie ein Projekt erstellen Ich freue mich wirklich darauf zu sehen, was Sie entworfen haben und seien Sie bitte nicht schüchtern, lassen Sie die kreative Person in Ihnen ihr Gesicht zeigen. Wenn Sie Ihr Bild auf Instagram teilen möchten, können Sie mich gerne kennzeichnen. Mein Griff ist Hendrien Horn. Wenn Sie Ideen für 3D-Modelle haben, könnte ich in Zukunft potenziell für Sie machen. Oder wenn Sie Fragen zu Modellen haben, die Sie gerade herstellen, können Sie mich auch gerne im Diskussionsbereich fragen und informieren. Vielen Dank, dass Sie sich mir angeschlossen haben. Mein Name ist Hendrien, und wir sehen uns nächstes Mal. Tschüss.
